Apartamentowiec The Silo w Kopenhadze

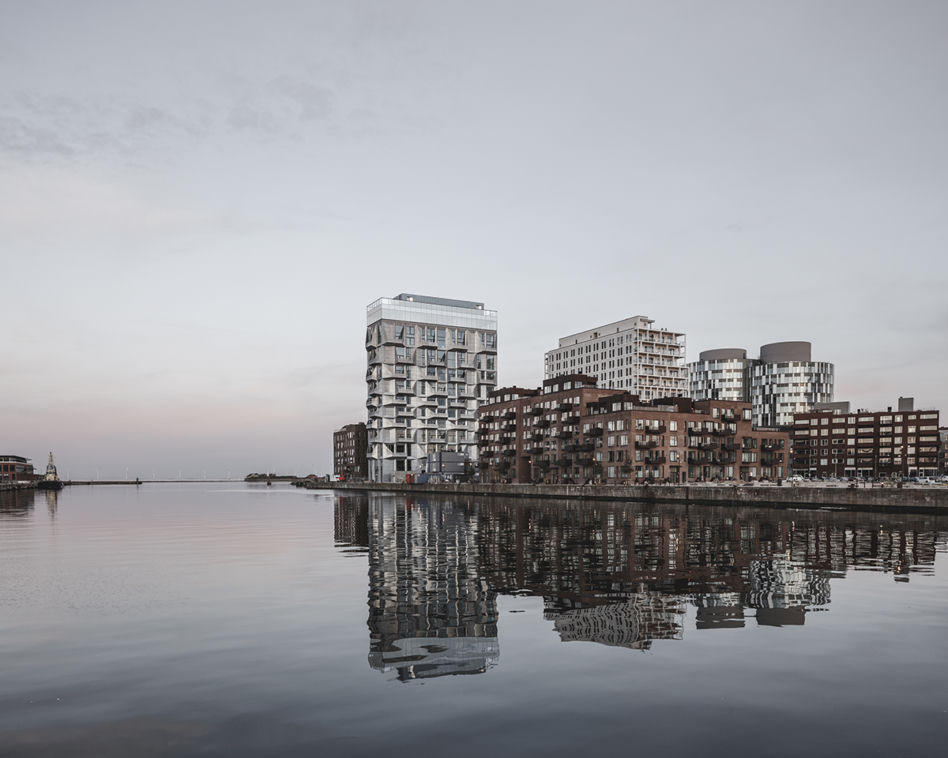

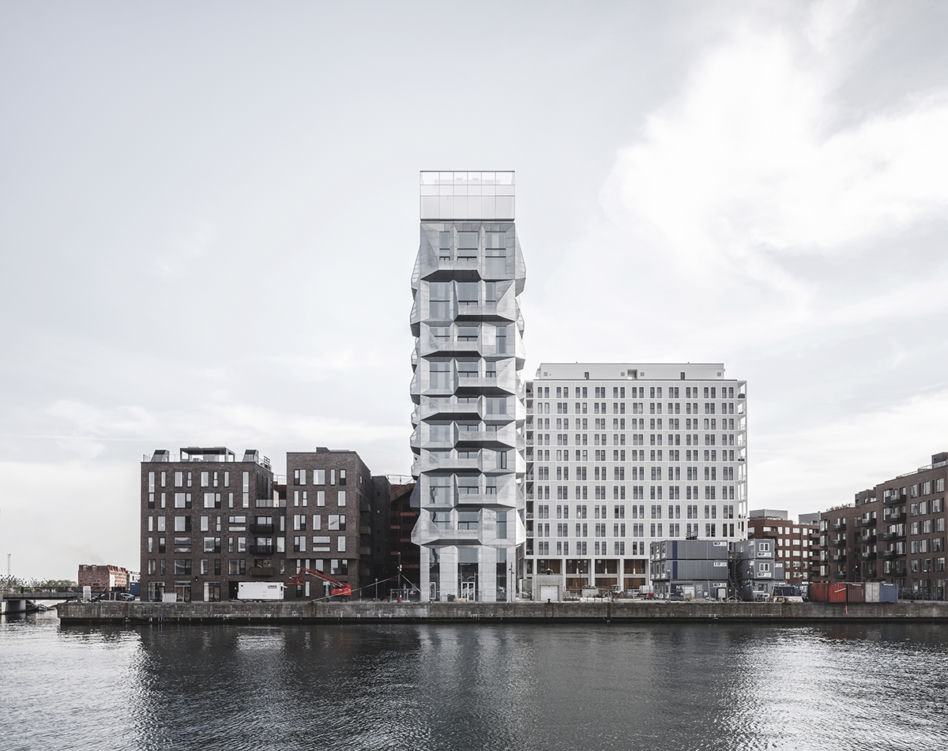

Widok od strony południowo- -wschodniej – oprócz apartamentowca The Silo w porcie powstaje wiele innych realizacji mieszkaniowych; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Nordhavn to obejmujący ponad 2 km² obszar portowy na wybrzeżu Øresund w Kopenhadze. Rewitalizacja tych terenów stanowi obecnie największy projekt urbanistyczny w Skandynawii. W jego ramach przebudowano i zaadaptowano na cele mieszkaniowe między innymi silos zbożowy z lat 60. XX wieku. Do 2025 roku planowana jest tu realizacja mieszkań dla przeszło 100 tysięcy mieszkańców; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Silos przebudowano na dwunasto- -kondygnacyjny apartamentowiec z siedemnastoma poziomami; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Nowe okna wysunięto poza obrys konstrukcji żelbetowej i zlicowano z termoizolacją; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

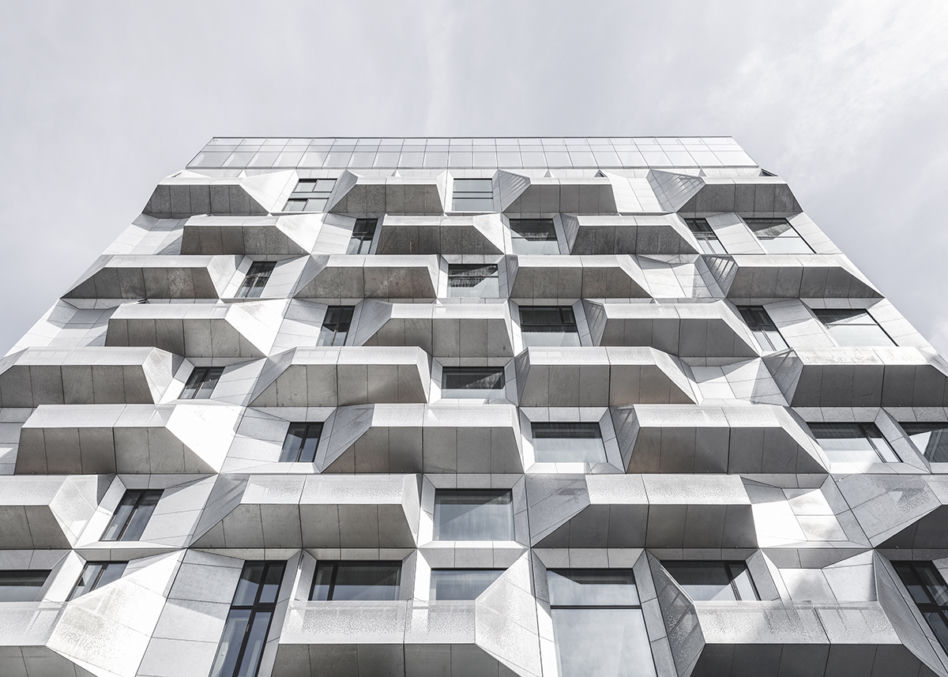

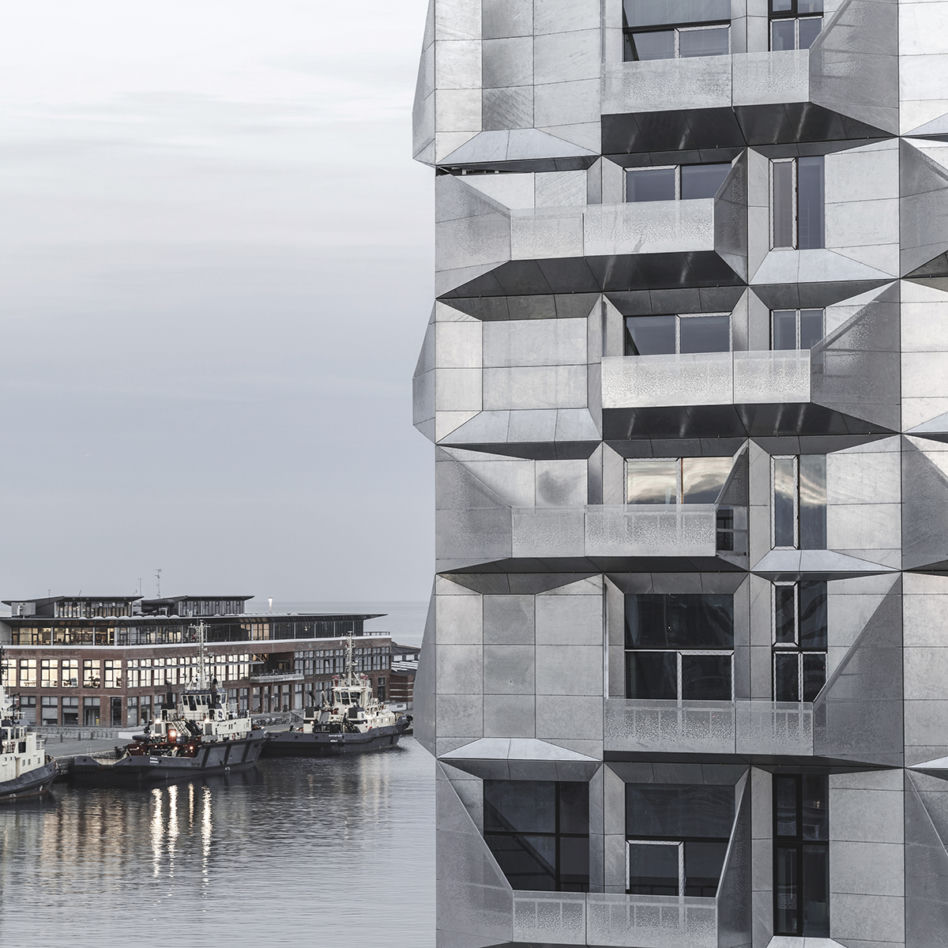

Metalowe panele o zróżnicowanej geometrii odbijają światło i nadają elewacji charakterystyczną migotliwość, co przywodzi na myśl latarnię morską; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

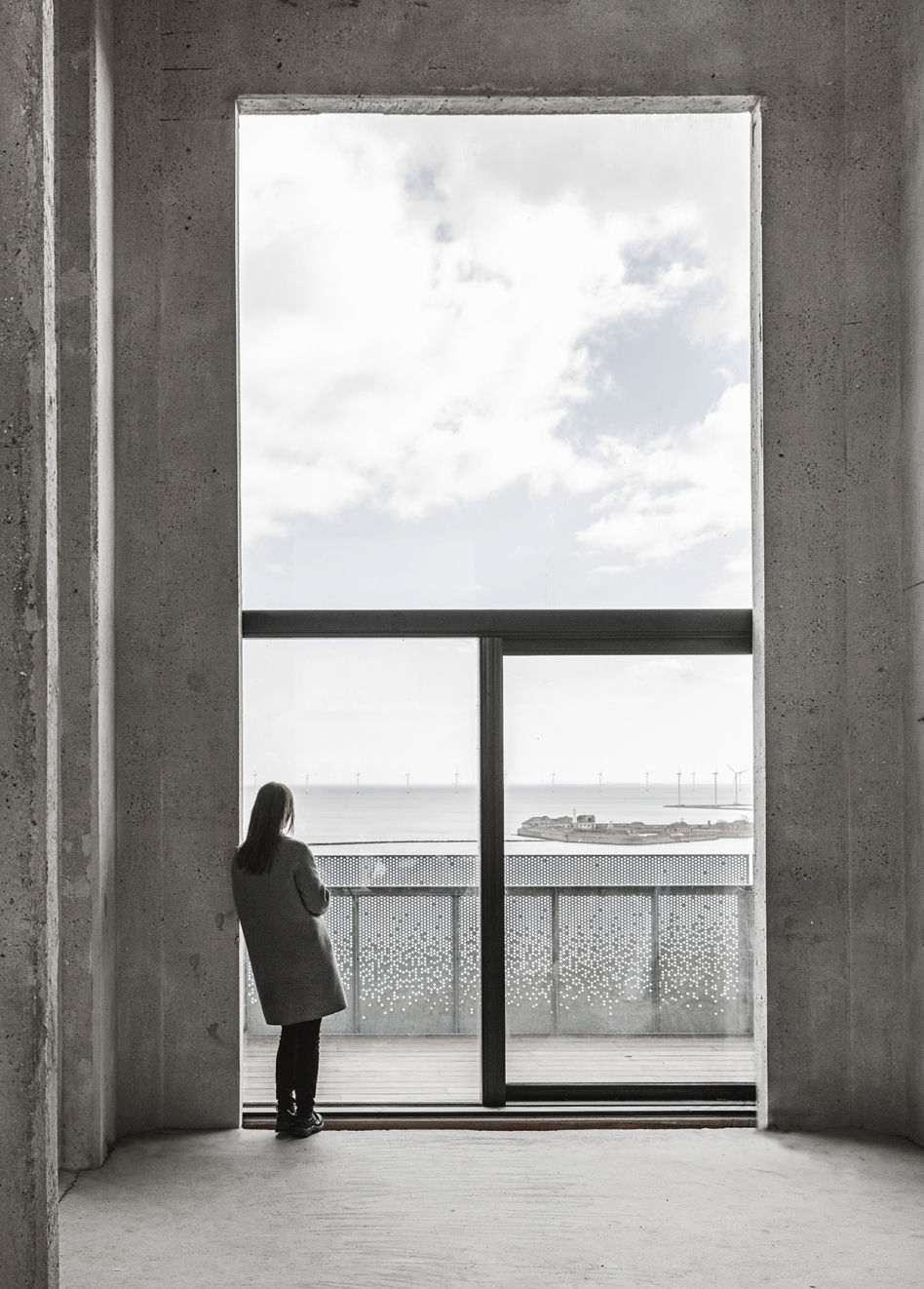

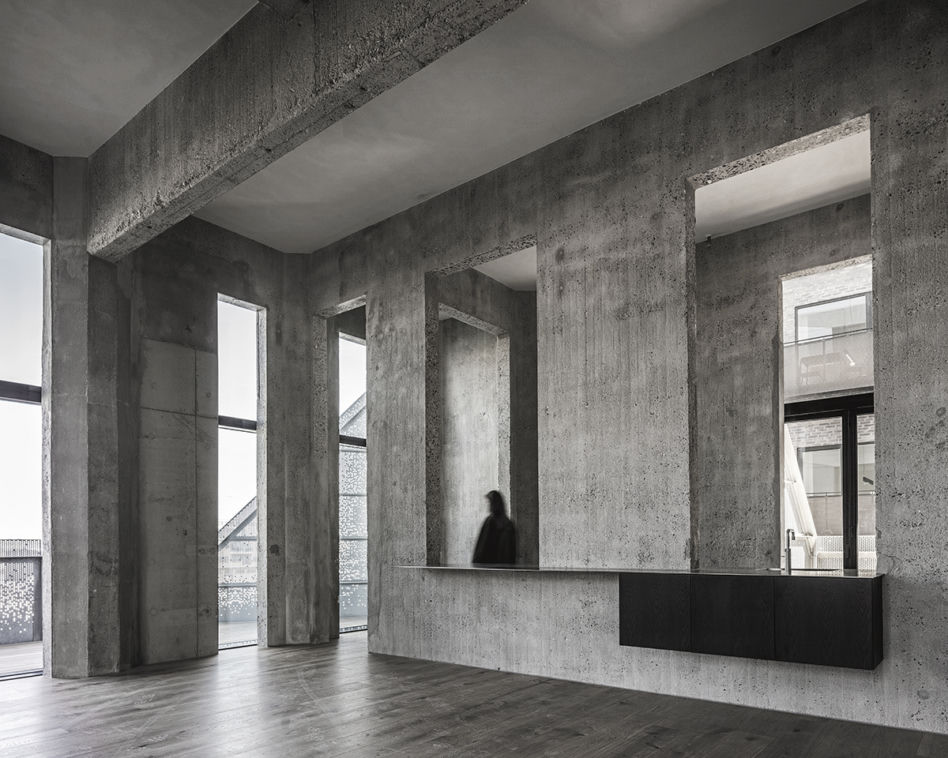

Charakterystycznym elementem wnętrz są wysokie, sięgające prawie 6 metrów okna, które kadrują malownicze widoki. Perforowana obudowa balkonów umożliwia większą penetrację światła; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

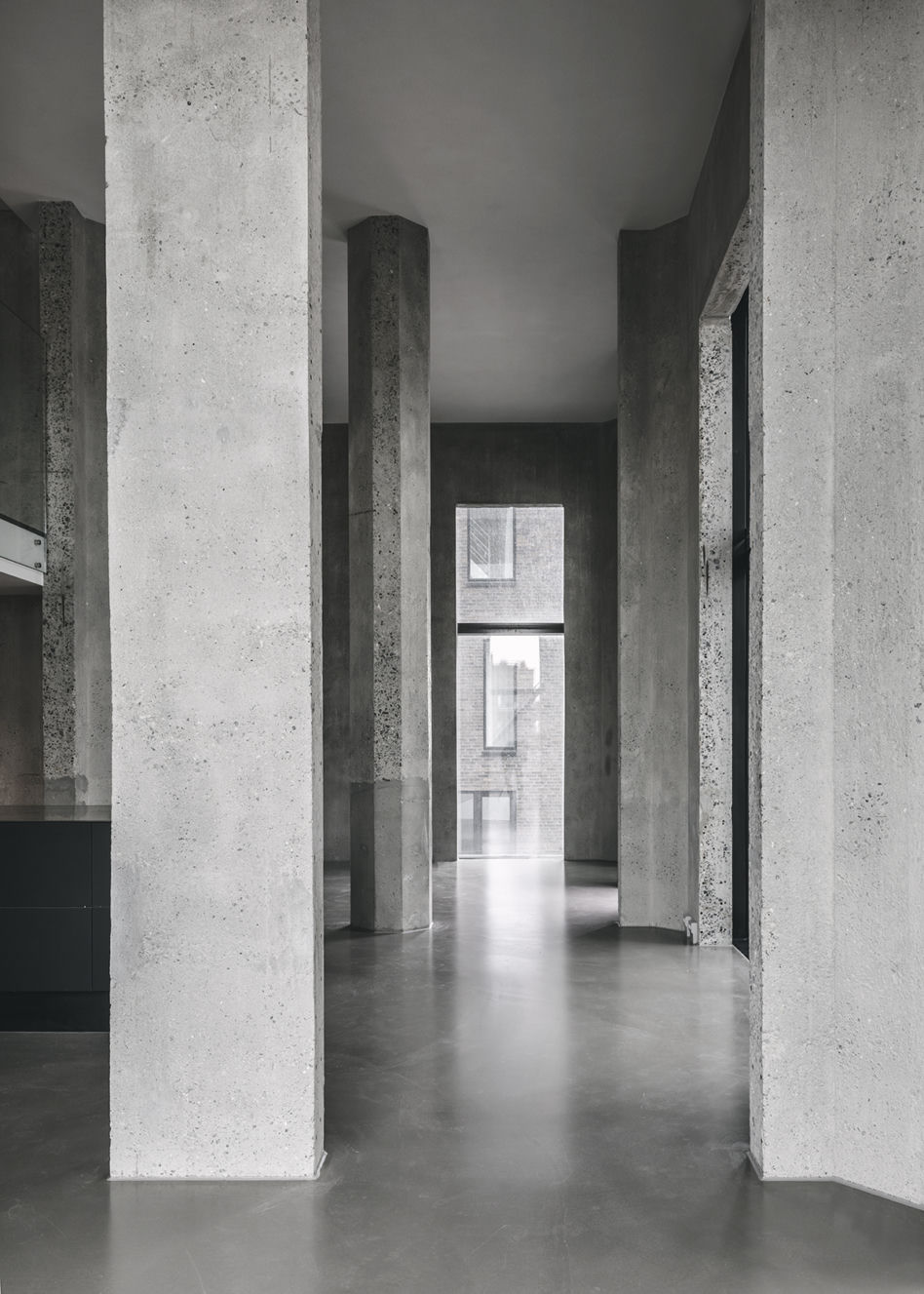

Prosta forma budynku i złożony układ wewnętrzny wynikają z pierwotnej funkcji silosu; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

We wnętrzach zaprojektowano 38 apartamentów, jedno- lub dwukondygnacyjnych o powierzchni od 106 do 401 m2; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Prosta forma budynku i złożony układ wewnętrzny wynikają z pierwotnej funkcji silosu; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

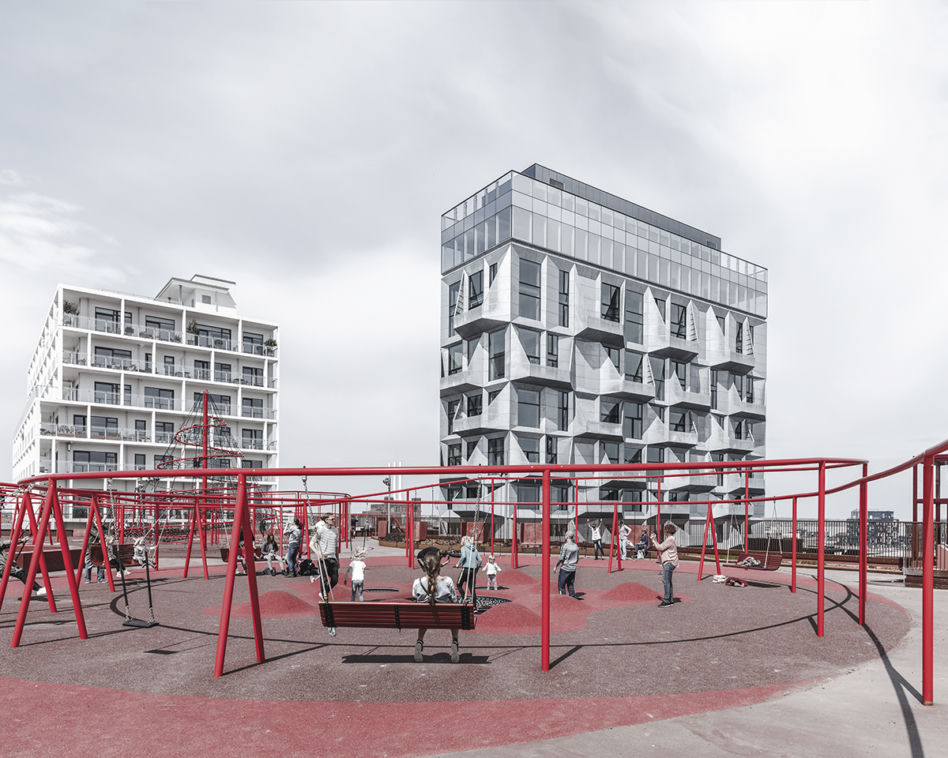

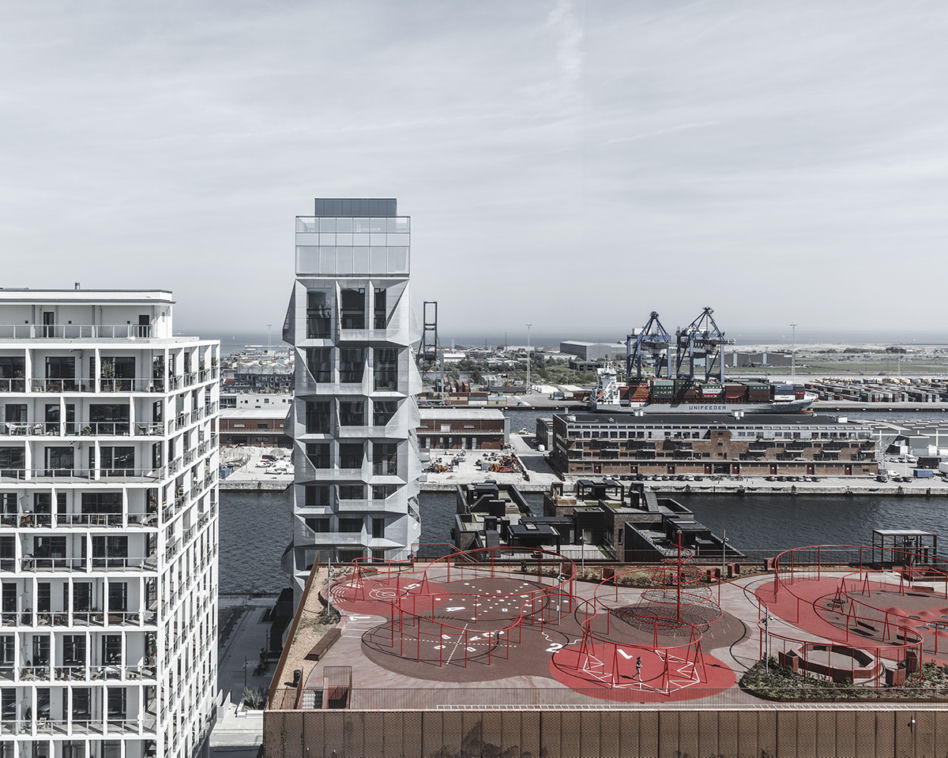

Widok z placu zabaw zlokalizowanego na dachu sąsiedniego budynku; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Obiekt stanowi dominantę architektoniczną – zwieńczono go jednokondygnacyjną nadbudową obłożoną szkłem refleksyjnym; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

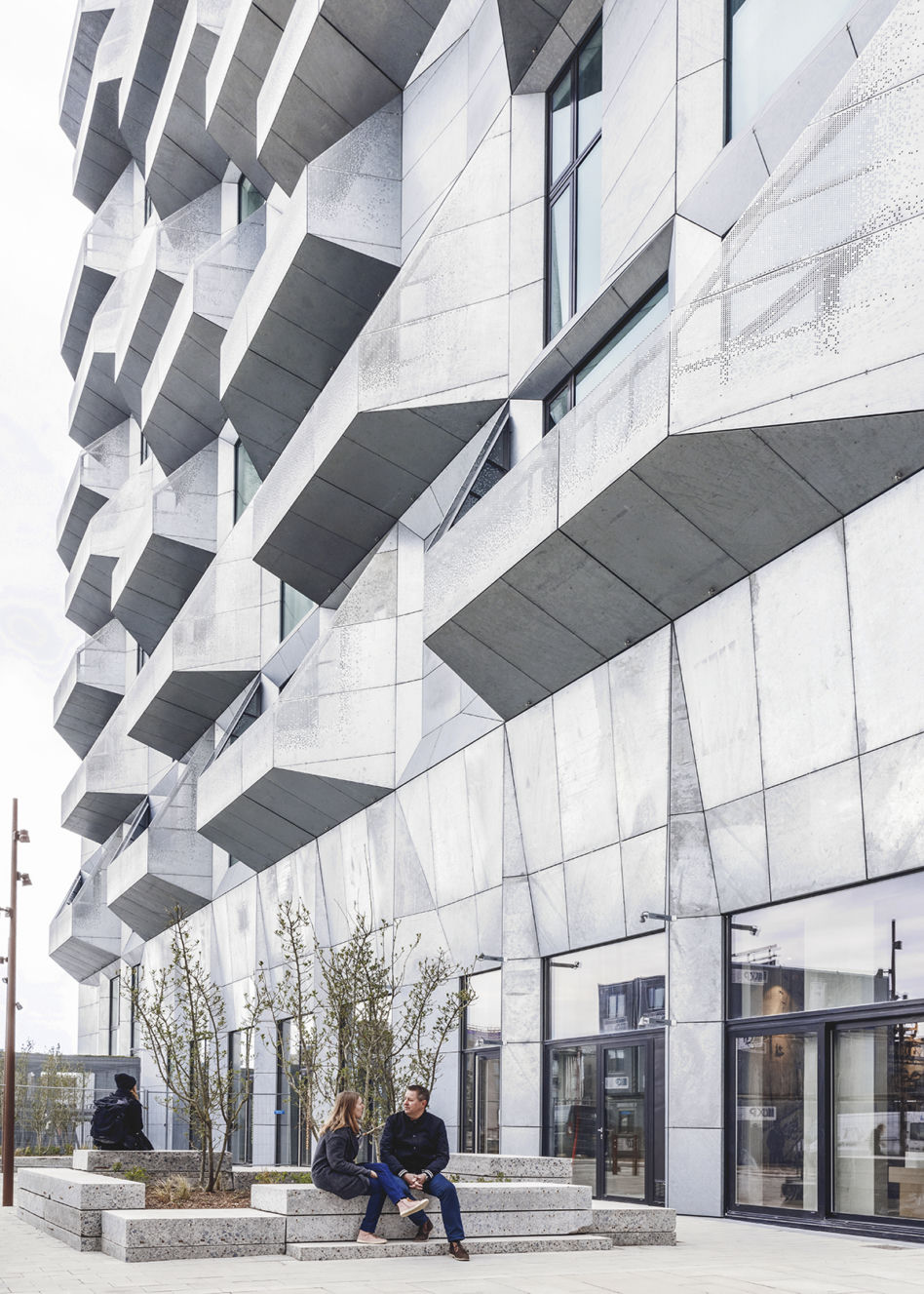

Dwie najniższe kondygnacje przeznaczono na funkcje usługowe; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

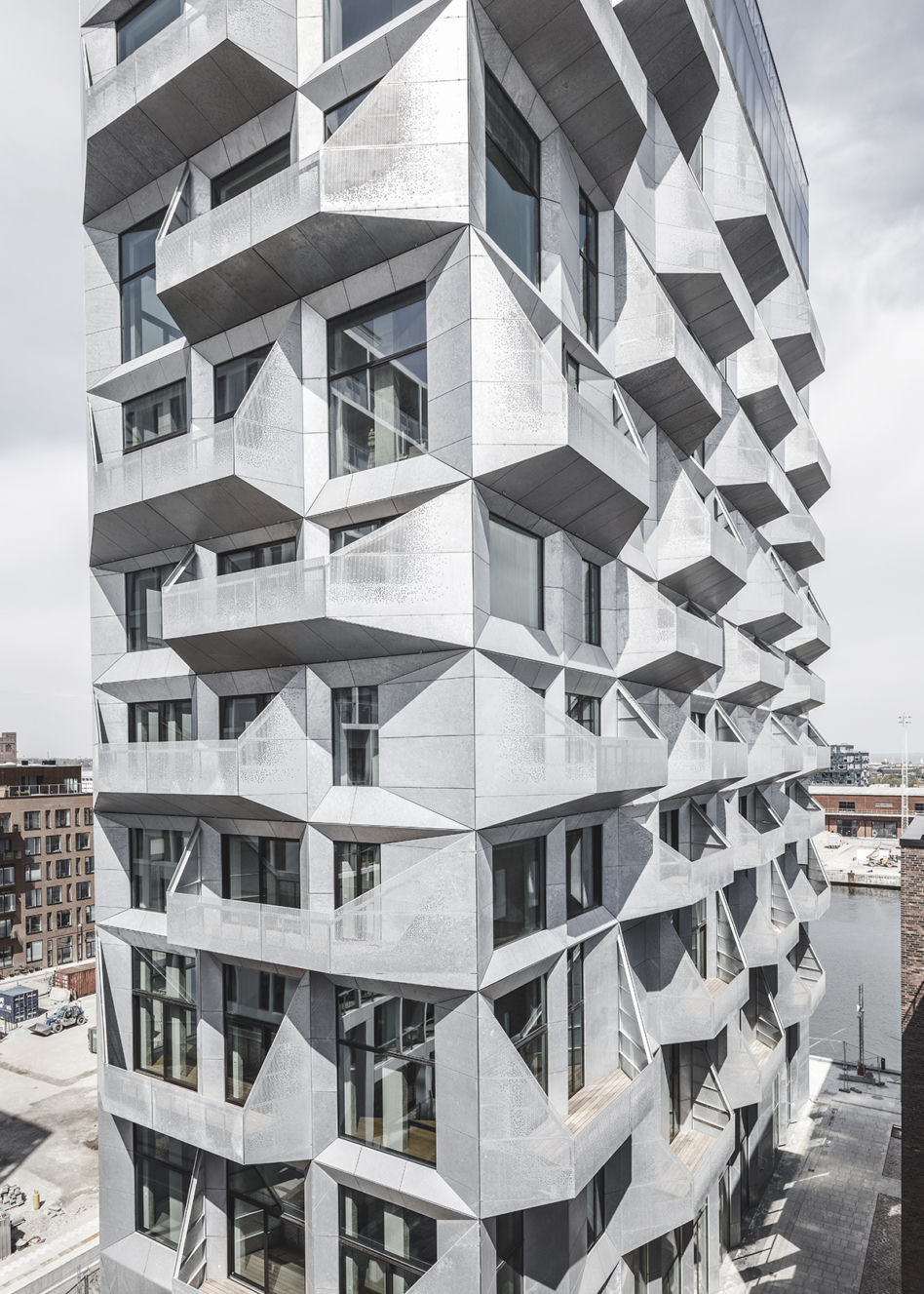

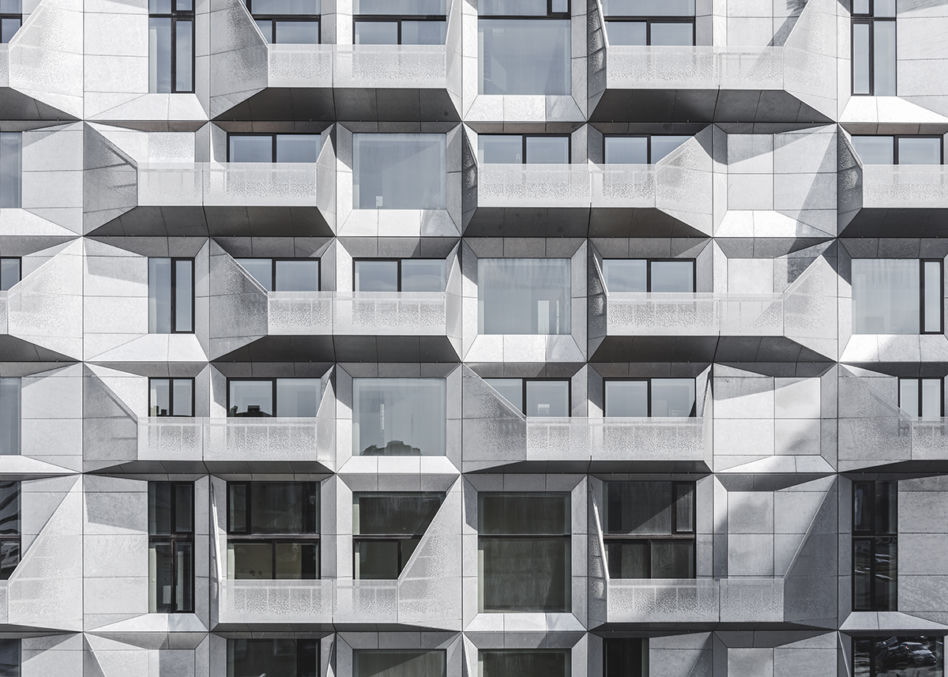

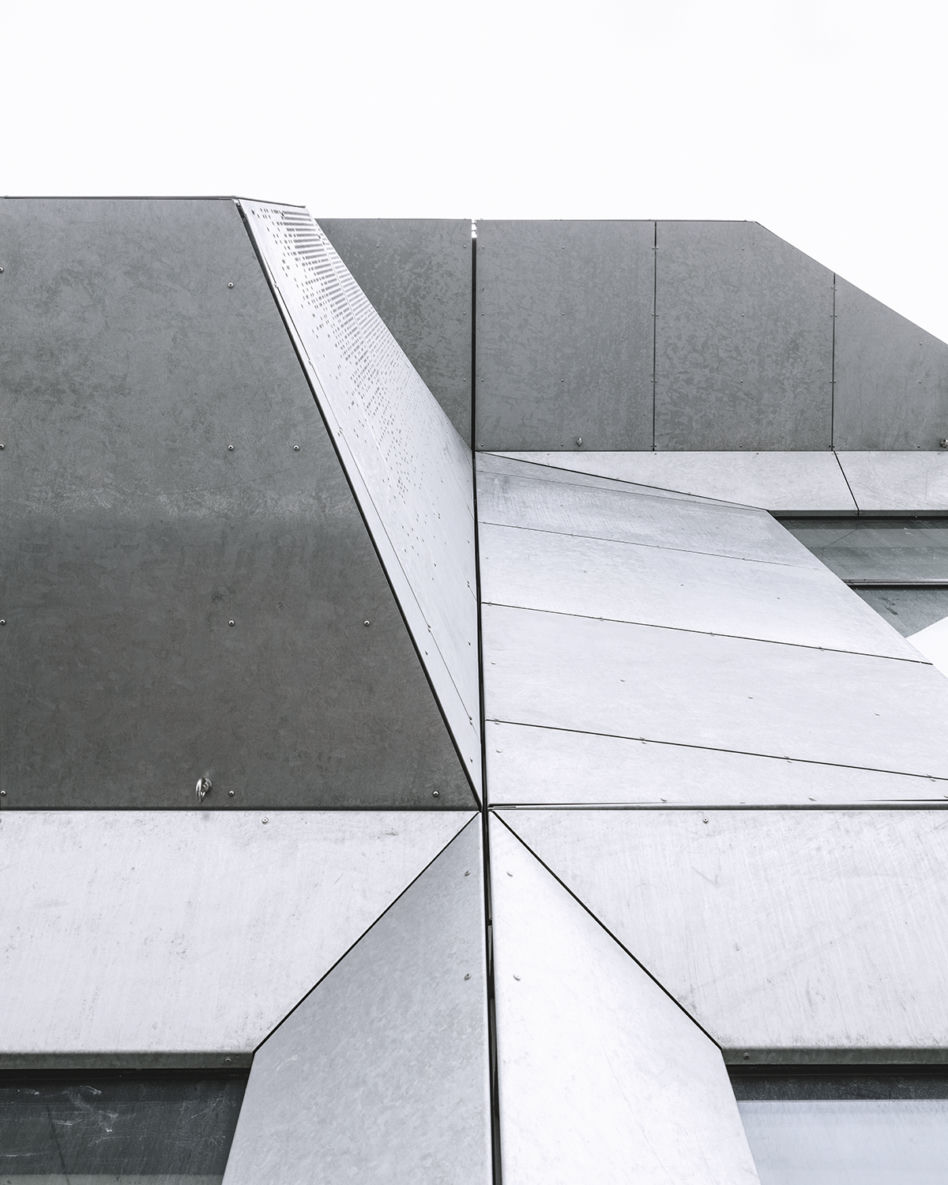

Zróżnicowana geometria modułów fasadowych nadaje elewacji trójwymiarowego charakteru; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Zróżnicowana geometria modułów fasadowych nadaje elewacji trójwymiarowego charakteru; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

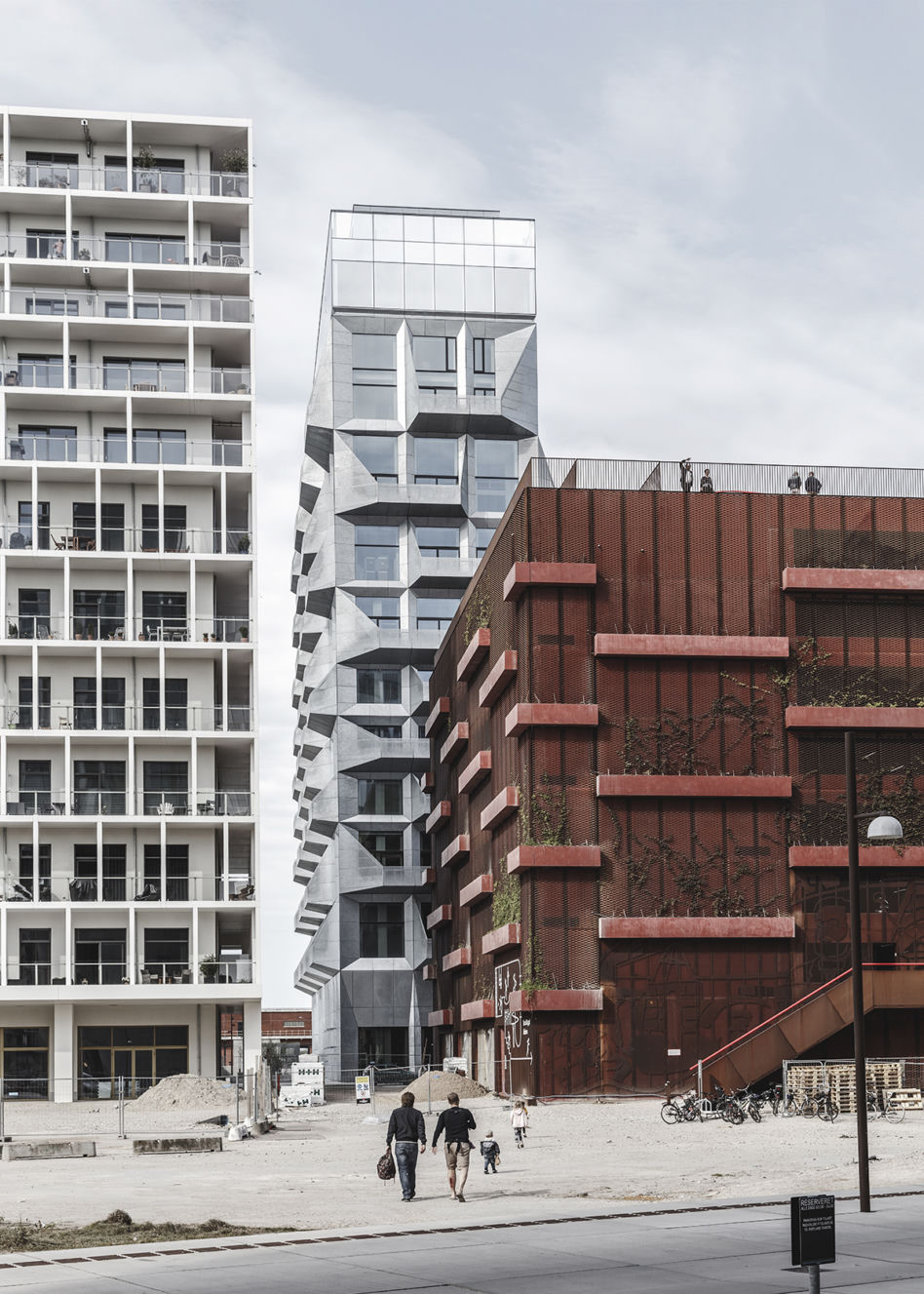

Widok od strony południowej – po prawej budynek parkingu z placem zabaw na dachu (proj. jaja architects); Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

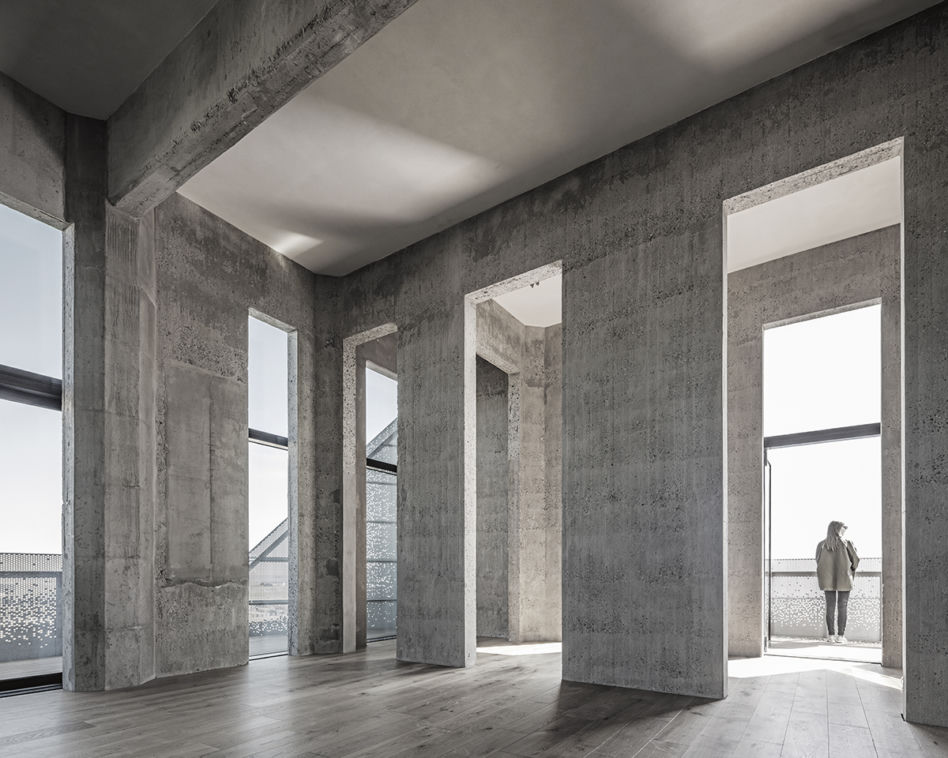

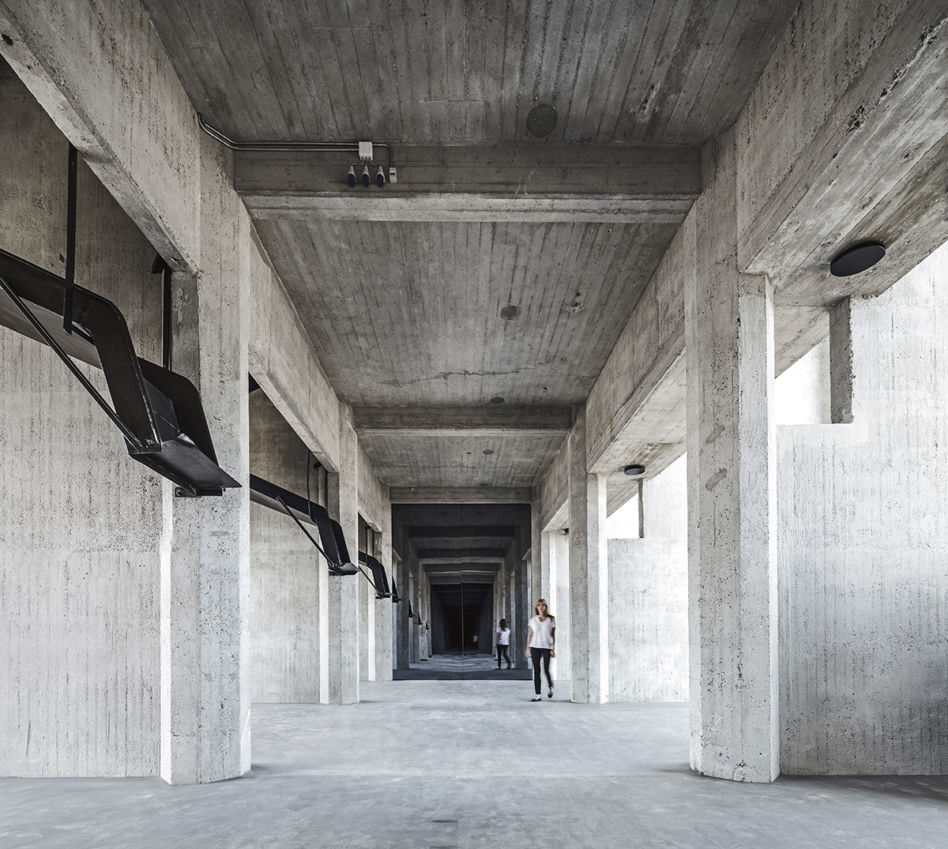

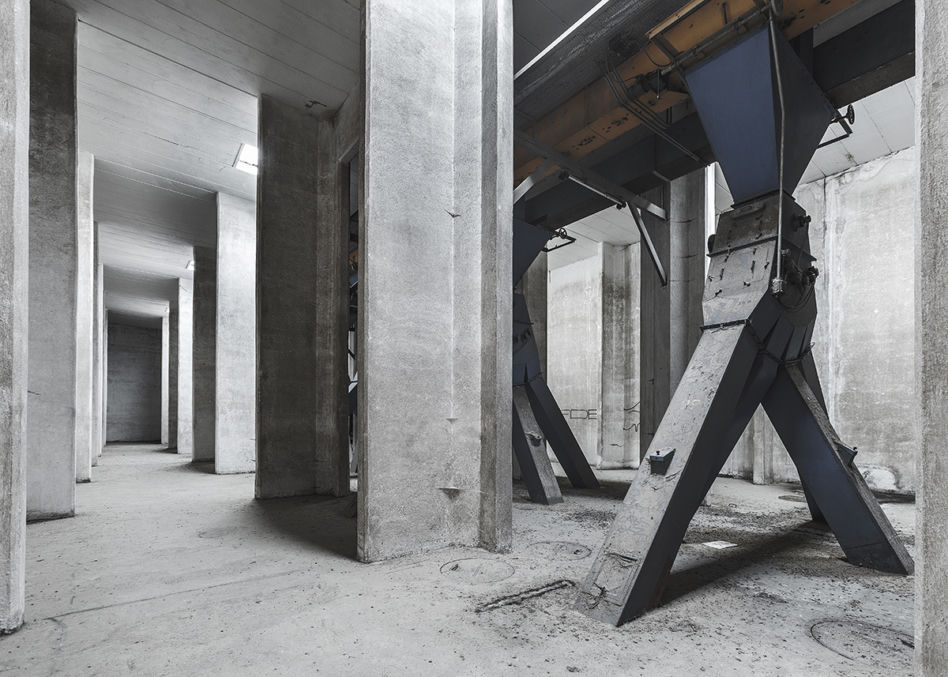

Wnętrza silosów przed modernizacją; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Prosta forma budynku i złożony układ wewnętrzny wynikają z pierwotnej funkcji silosu; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

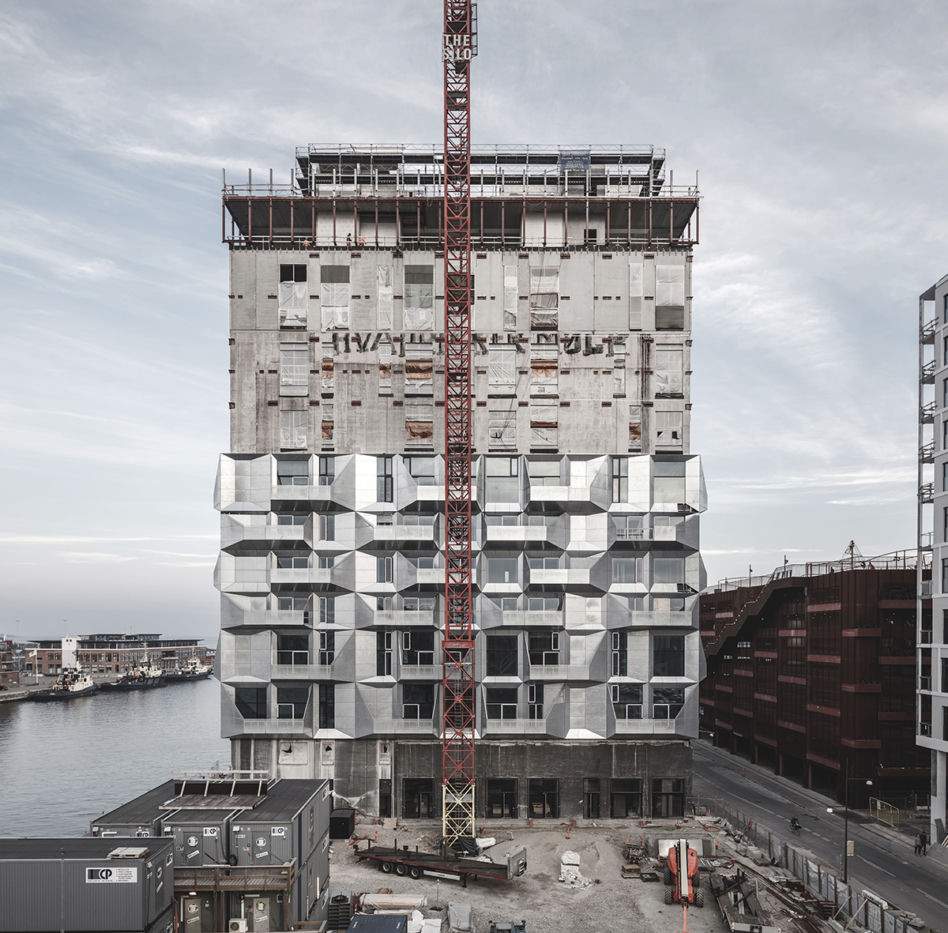

W związku z tym, że zarówno ściana zachodnia, jak i wschodnia pozbawione były otworów okiennych i drzwiowych, przed zamontowaniem paneli elewacyjnych należało je wybić; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

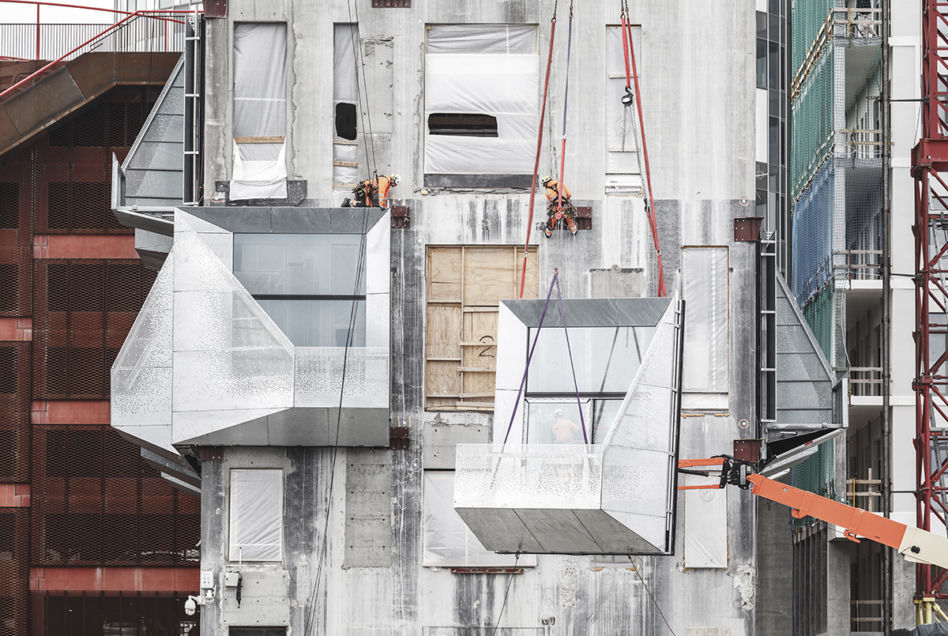

Montaż modułów na fasadzie północnej – chcąc nawiązać do charakteru portowej lokalizacji, architekci zdecydowali się na wykorzystanie ocynkowanej stali na elewacjach, która z czasem spatynuje się i nada budynkowi poprzemysłowy charakter; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Przestrzenne moduły wykonane z paneli z perforowanej stali galwanizowanej zintegrowano ze szkleniem, a następnie w całości montowano na fasadzie; Fot. Rasmus Hjortshoj - COAST

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Sytuacja. Oznaczenia: 1 – The Silo; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Rzut parteru; Oznaczenia do rysunków: 1 – wejście do części mieszkalnej; 2 – hol wejściowy; 3 – zejście do siłowni; 4 – pom. techniczne; 5 – winda; 6 – wejście do części handlowej; 7 – przestrzeń handlowa; 8 – kawiarnia; 9 – toalety; 10 – wejście do kawiarni; 11 – mieszkanie jednopoziomowe; 12 – mieszkanie dwupoziomowe; 13 – restauracja; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Rzut poziomu +8; Oznaczenia do rysunków: 1 – wejście do części mieszkalnej; 2 – hol wejściowy; 3 – zejście do siłowni; 4 – pom. techniczne; 5 – winda; 6 – wejście do części handlowej; 7 – przestrzeń handlowa; 8 – kawiarnia; 9 – toalety; 10 – wejście do kawiarni; 11 – mieszkanie jednopoziomowe; 12 – mieszkanie dwupoziomowe; 13 – restauracja; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Rzut poziomu +13; Oznaczenia do rysunków: 1 – wejście do części mieszkalnej; 2 – hol wejściowy; 3 – zejście do siłowni; 4 – pom. techniczne; 5 – winda; 6 – wejście do części handlowej; 7 – przestrzeń handlowa; 8 – kawiarnia; 9 – toalety; 10 – wejście do kawiarni; 11 – mieszkanie jednopoziomowe; 12 – mieszkanie dwupoziomowe; 13 – restauracja; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Rzut poziomu +14; Oznaczenia do rysunków: 1 – wejście do części mieszkalnej; 2 – hol wejściowy; 3 – zejście do siłowni; 4 – pom. techniczne; 5 – winda; 6 – wejście do części handlowej; 7 – przestrzeń handlowa; 8 – kawiarnia; 9 – toalety; 10 – wejście do kawiarni; 11 – mieszkanie jednopoziomowe; 12 – mieszkanie dwupoziomowe; 13 – restauracja; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Rzut poziomu + 17; Oznaczenia do rysunków: 1 – wejście do części mieszkalnej; 2 – hol wejściowy; 3 – zejście do siłowni; 4 – pom. techniczne; 5 – winda; 6 – wejście do części handlowej; 7 – przestrzeń handlowa; 8 – kawiarnia; 9 – toalety; 10 – wejście do kawiarni; 11 – mieszkanie jednopoziomowe; 12 – mieszkanie dwupoziomowe; 13 – restauracja; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Przekrój A-A; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Przekrój B-B; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Detal elewacji; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

Detal przekroju przez elewację. Oznaczenia: 1 – szklenie potrójne; 2 – okładzina elewacyjna ze stali galwanizowanej; 3 – profil stalowy o przekroju prostokątnym; 4 – panel termoizolacyjny; 5 – żaluzja zintegrowana z ościeżem; 6 – istniejąca ściana żelbetowa; Rys. COBE

Źródło: Archiwum Architektury

Rozwiń

Apartamentowiec The Silo w Kopenhadze

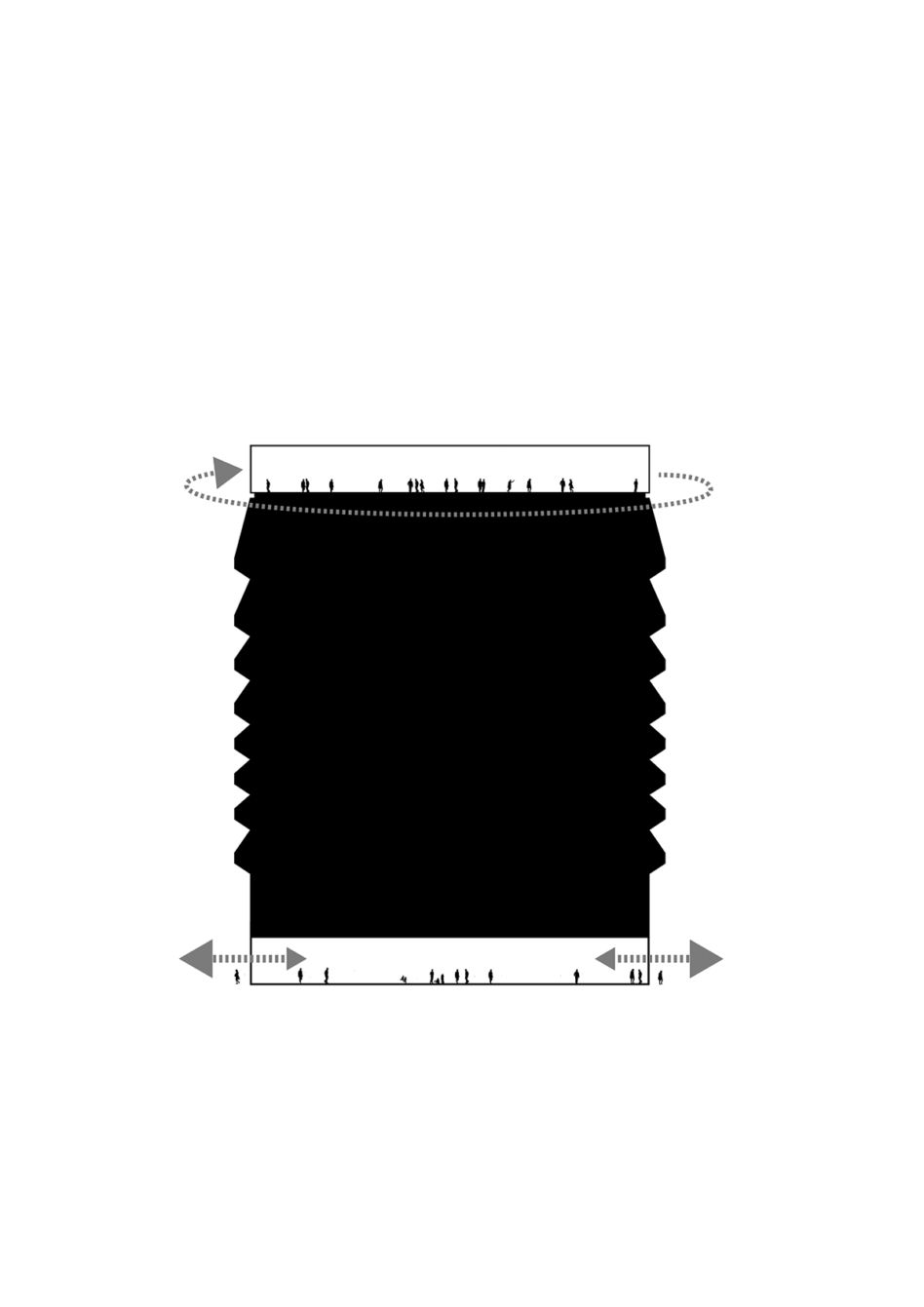

Schemat funkcjonalny – zarówno najwyższy, jak i niższy poziom zaprojektowano jako ogólnodostępny. Na 17 piętrze zlokalizowano restaurację, a powyżej taras widokowy; Rys. COBE

Źródło: Archiwum Architektury
