Biurowiec Pixel w Melbourne

Na dachu oprócz paneli fotowoltaicznych, zainstalowano trzy pionowe turbiny wiatrowe. Fot. Ben Hosking

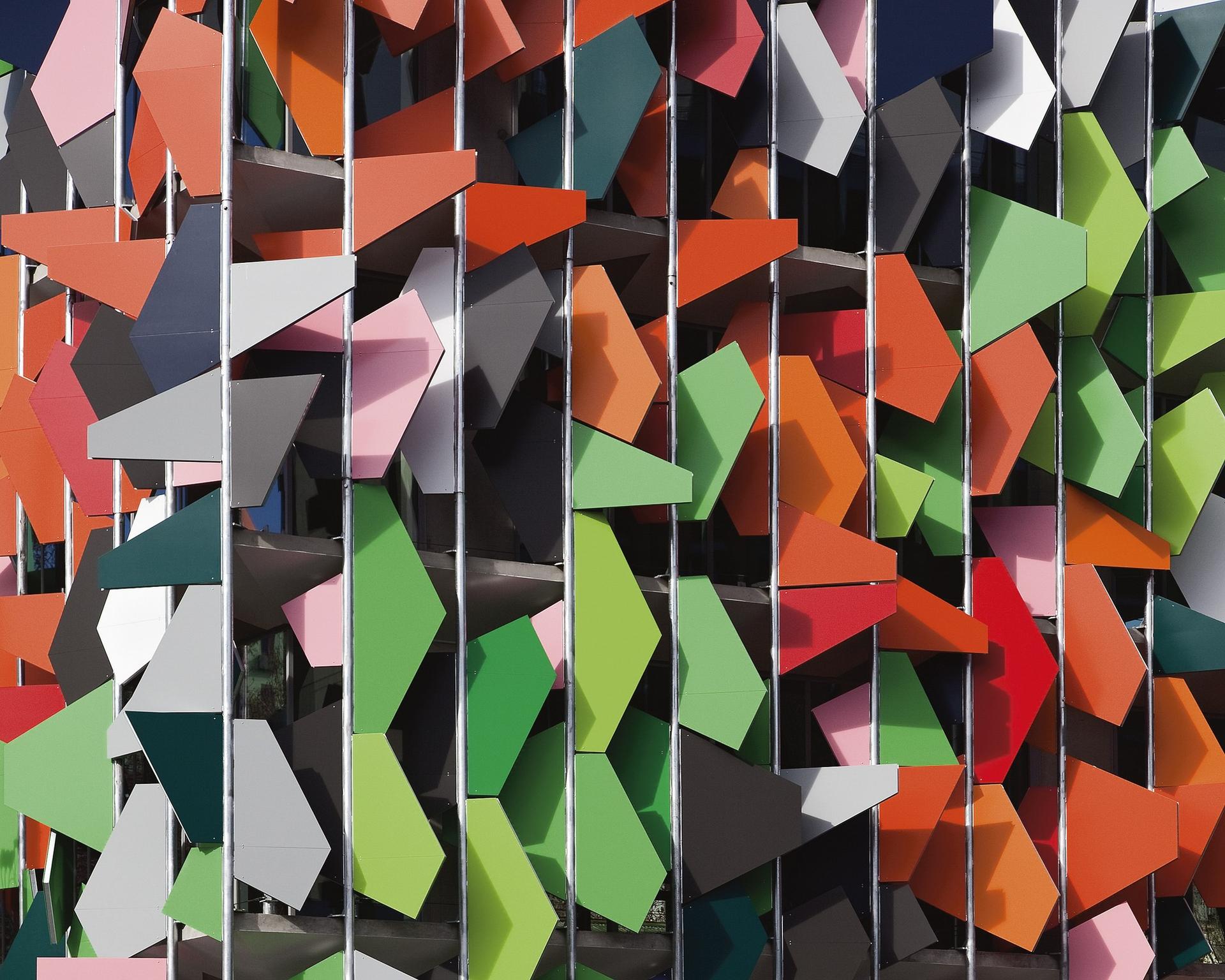

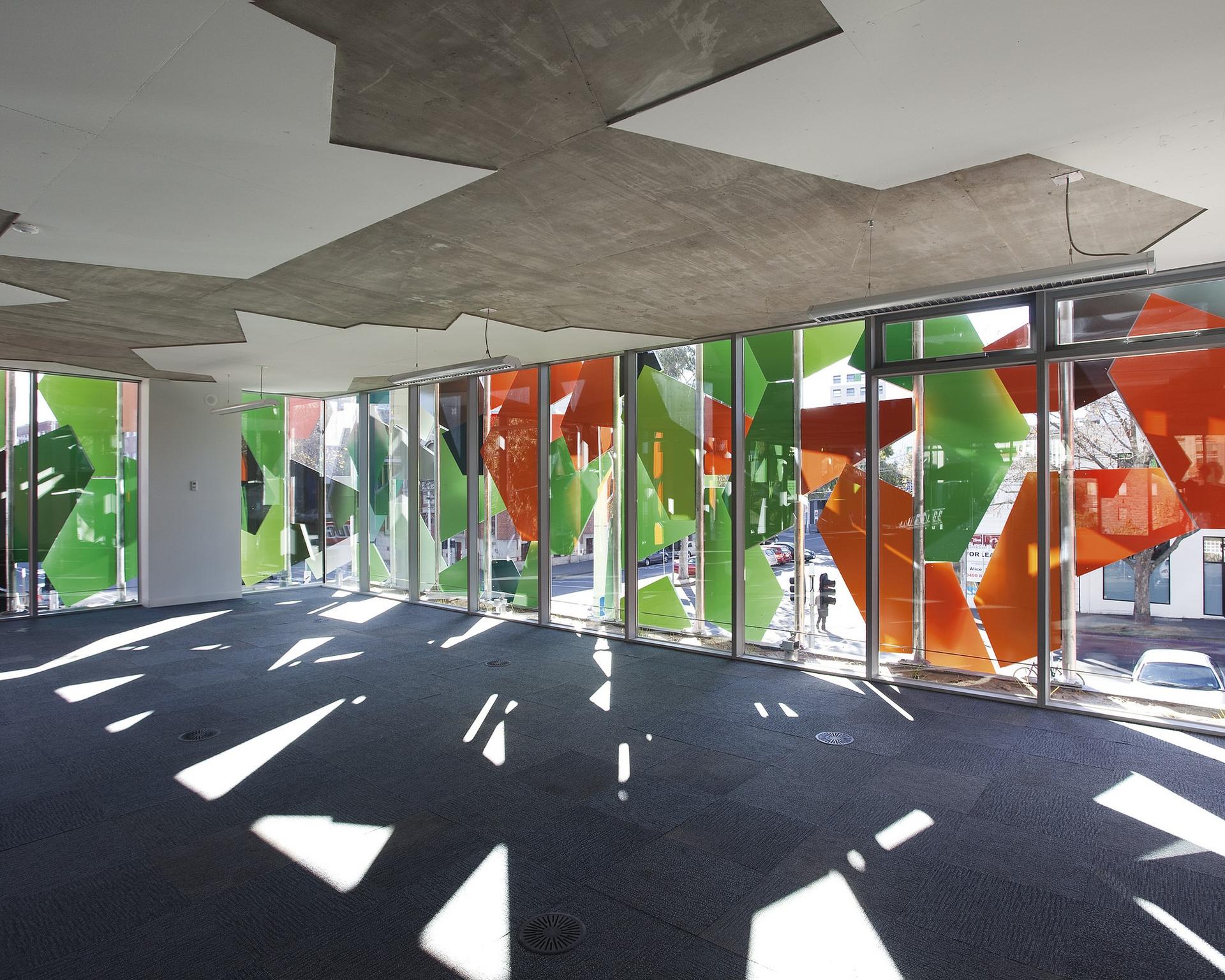

Panele elewacyjne zacieniające pomieszczenia biurowe w budynku. Fot. Thérèse Murray © 2011

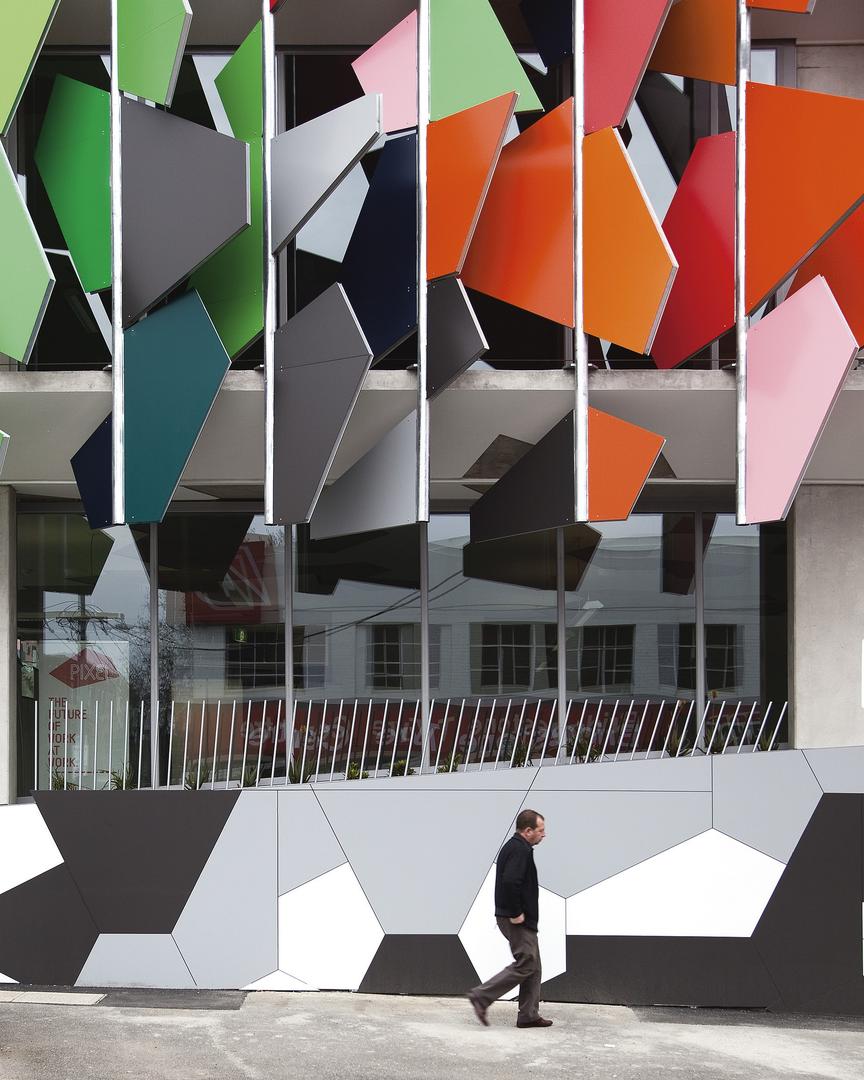

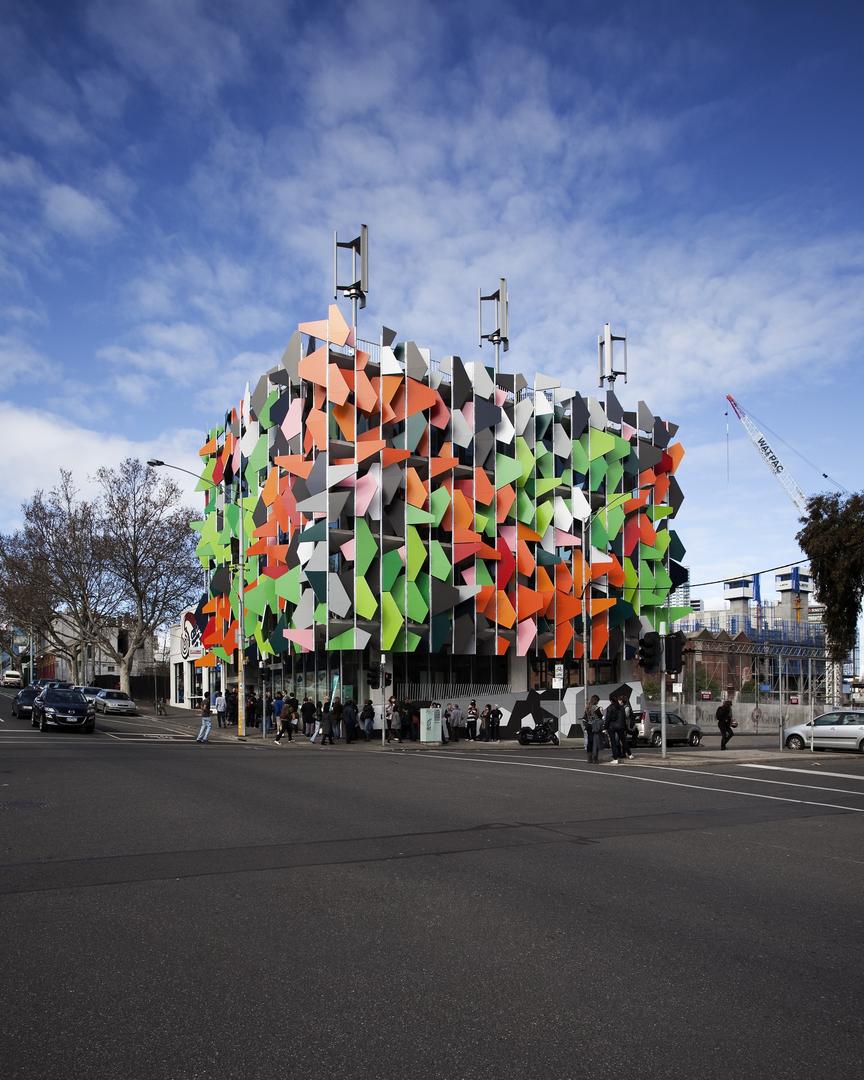

Kolorowe, aluminiowe panele przeciwsłoneczne zamontowane napołudniowej, północnej i zachodniej elewacji zmniejszają zyski ciepła i osłaniają przed światłem dziennym. Fot. Ben Hosking

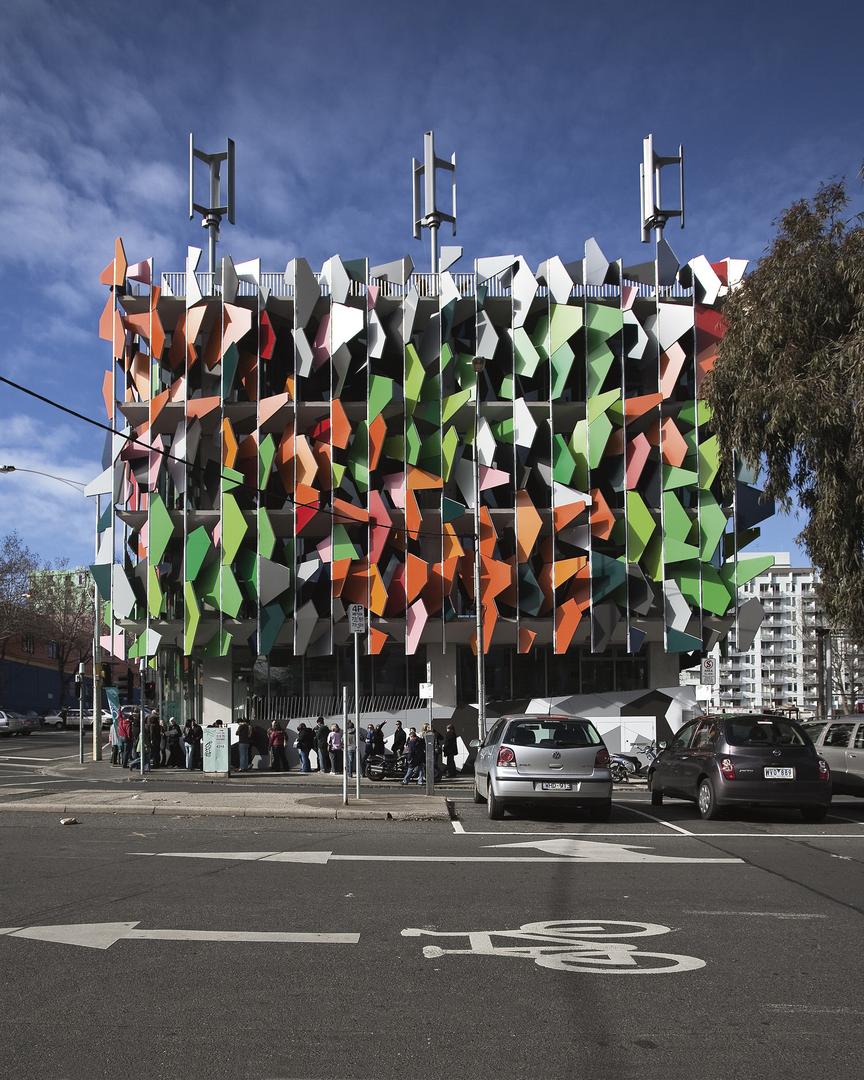

Siedziba firmy Grocon zlokalizowana jest w Carlton – poprzemysłowej dzielnicy Melbourne w południowo-wschodnim stanie Wiktoria. Jest to pierwszy budynek w Australii z zerowym śladem węglowym. Obiekt uzyskał również 105 punktów wramach amerykańskiego certyfikatu LEED i w chwili powstania był pierwszym tak wysoko ocenionym budynkiem na świecie. Fot. Ben Hosking

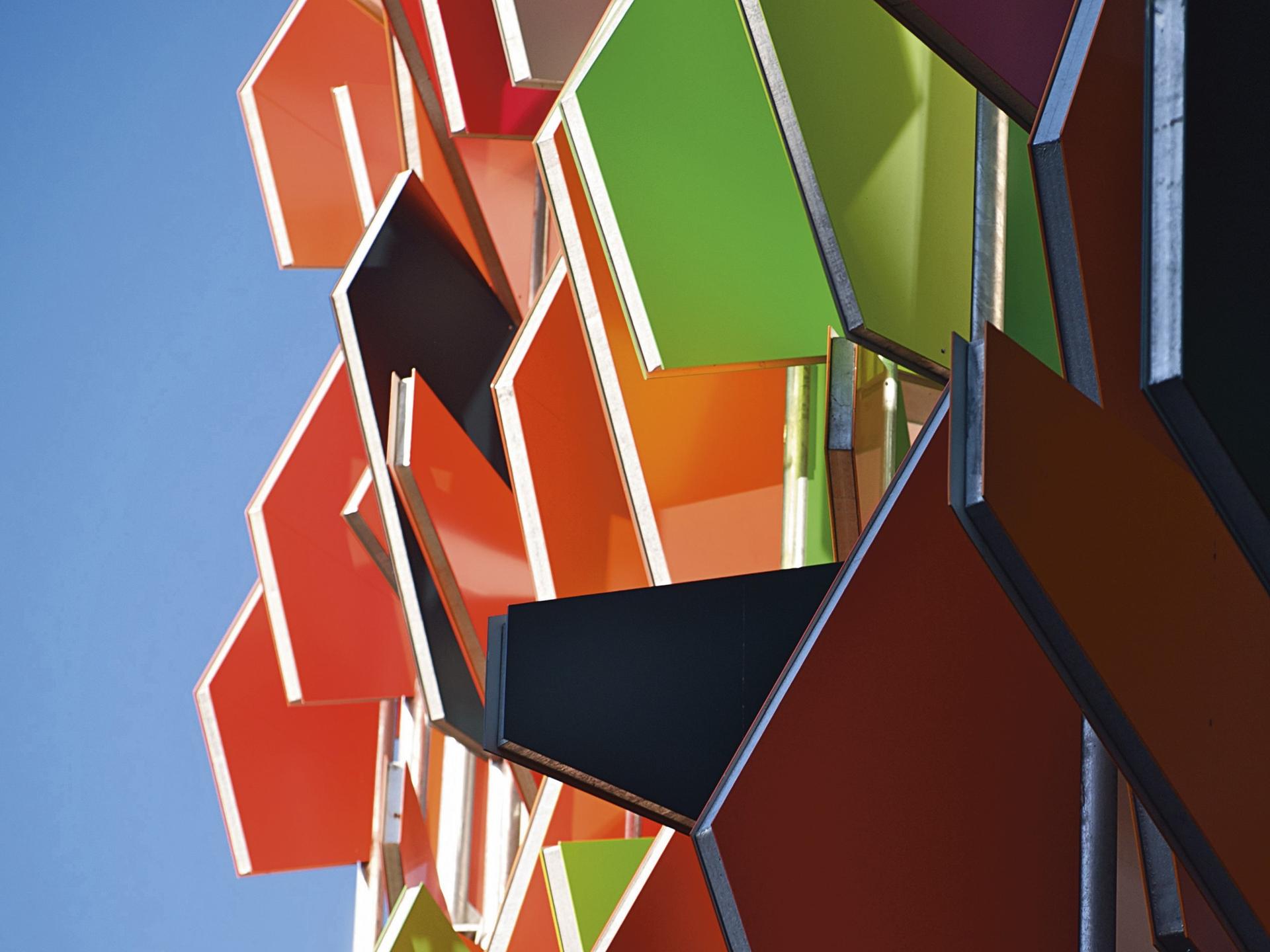

Rurowe profile, na których zamontowane są panele elewacyjne, oparto na wspornikowo wysuniętych stropach tworzących zewnętrzne donice nawadniane filtrowaną, „szarą wodą” z budynku. Fot. Ben Hosking

Rurowe profile, na których zamontowane są panele elewacyjne, oparto na wspornikowo wysuniętych stropach tworzących zewnętrzne donice nawadniane filtrowaną, „szarą wodą” z budynku. Fot. Ben Hosking

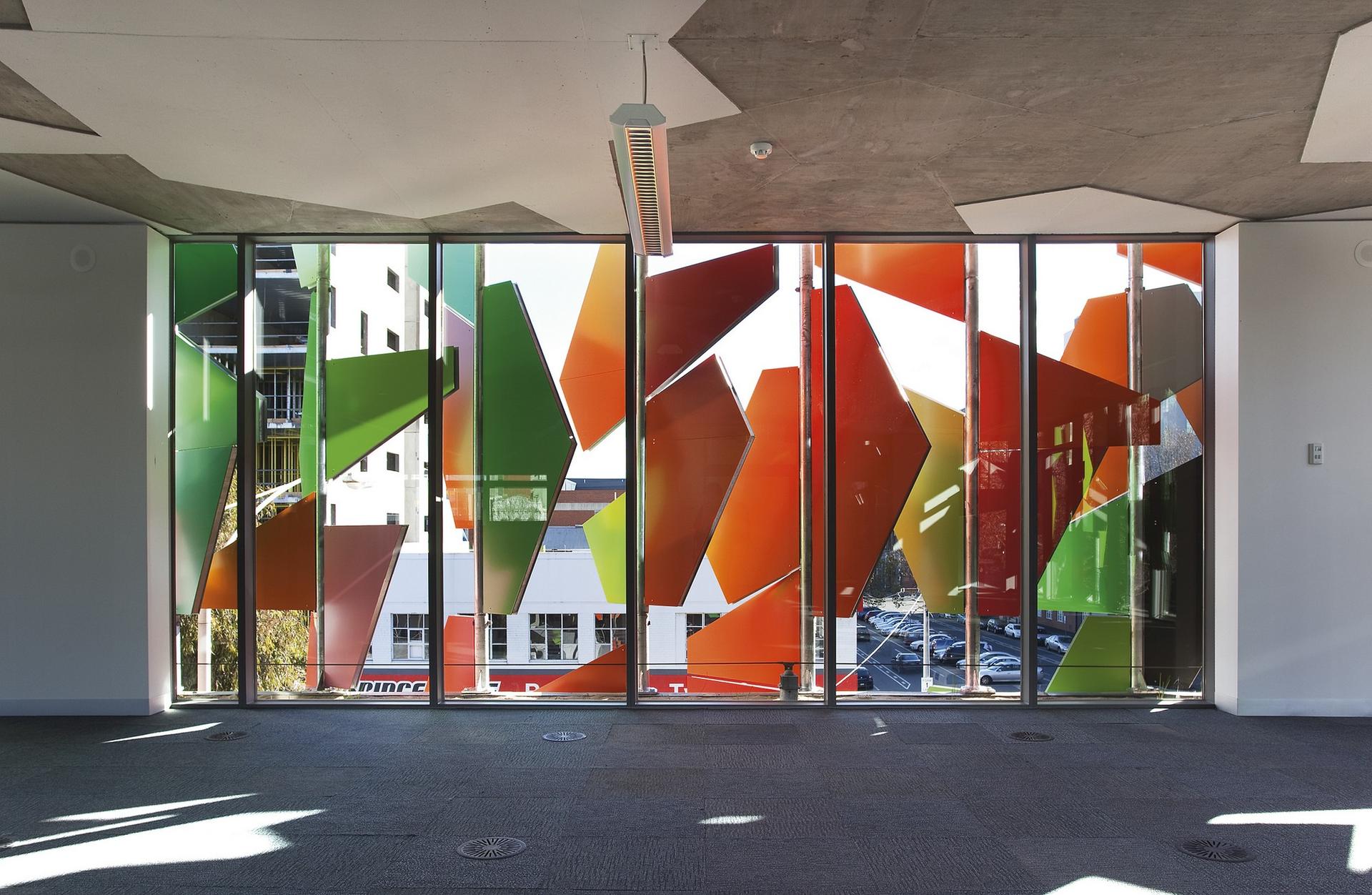

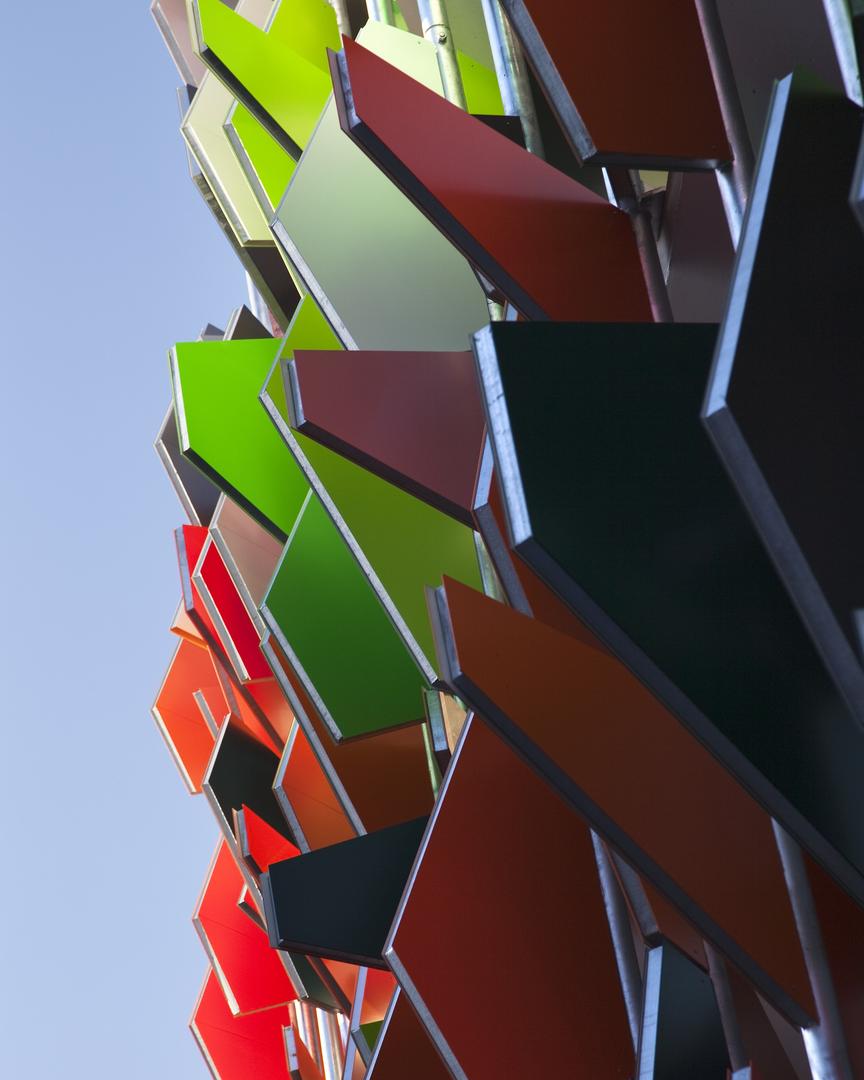

Aby zapobiec nadmiernemu przegrzaniu i nasłonecznieniu pomieszczeń biurowych, w których przeszklenia są bardzo duże, ściany zewnętrzne osłonięto panelami. Fot. Ben Hosking

Ekologiczny beton opracowany specjalnie na potrzeby tego projektu ma te same parametry co ten tradycyjny, konstrukcyjny, jednak emisja dwutlenku węgla podczas jego produkcji jest dwukrotnie mniejsza. Fot. John Gllings

Aby zapobiec nadmiernemu przegrzaniu i nasłonecznieniu pomieszczeń biurowych, w których przeszklenia są bardzo duże, ściany zewnętrzne osłonięto panelami. Fot. Ben Hosking

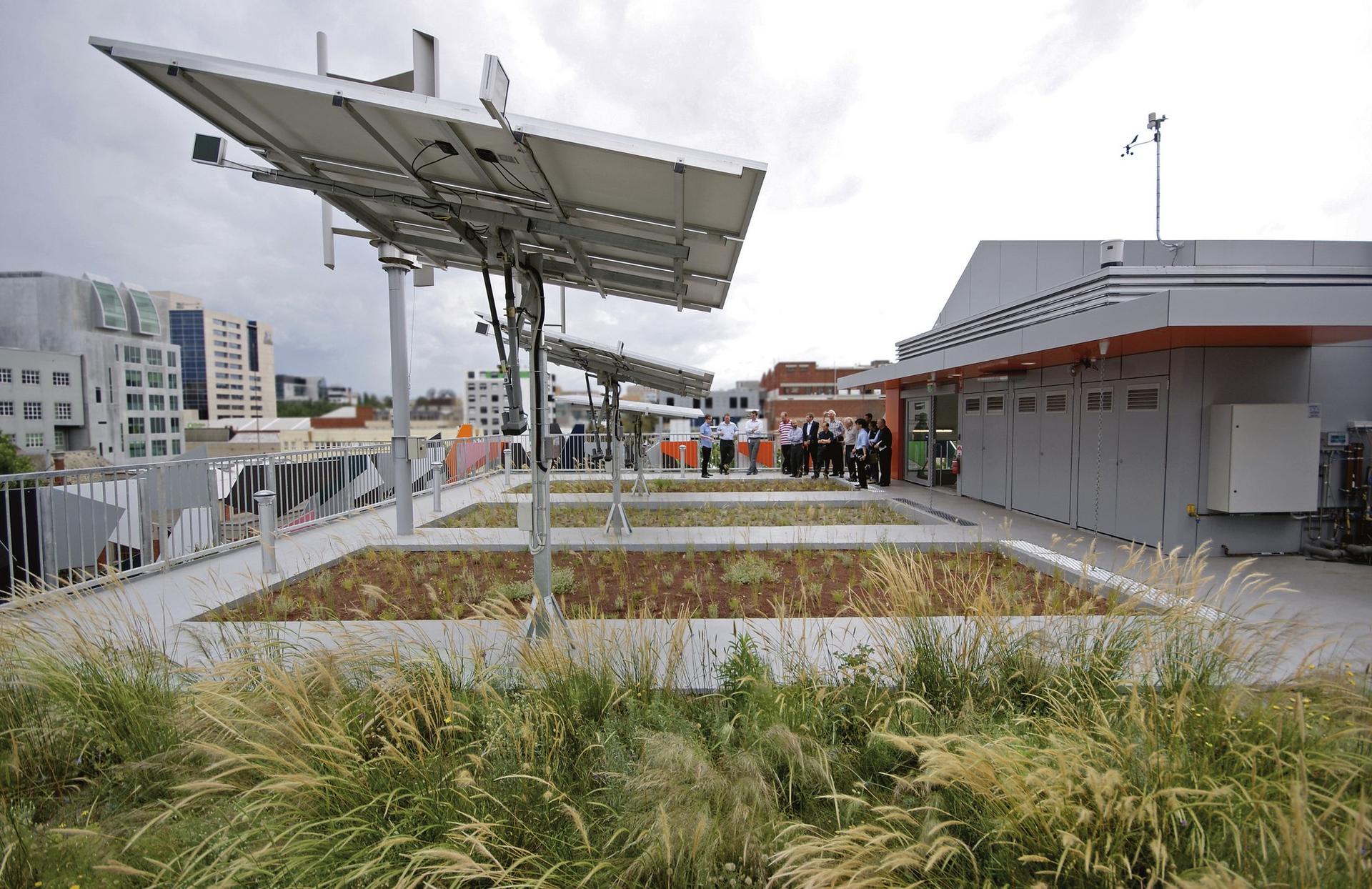

Panele fotowoltaiczne na dachu zamontowano na przesuwanych automatycznie prowadnicach. Fot. Studio 505

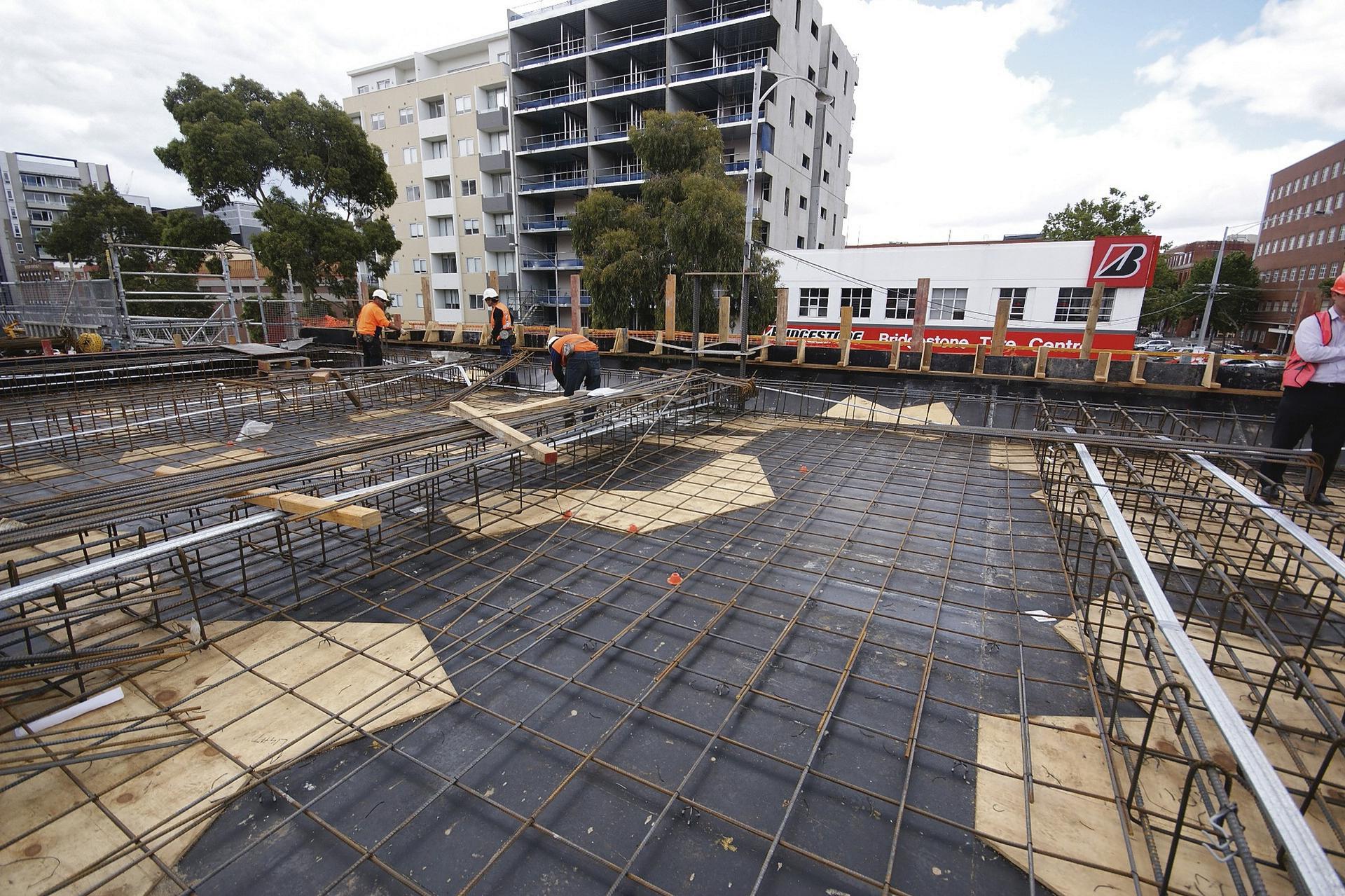

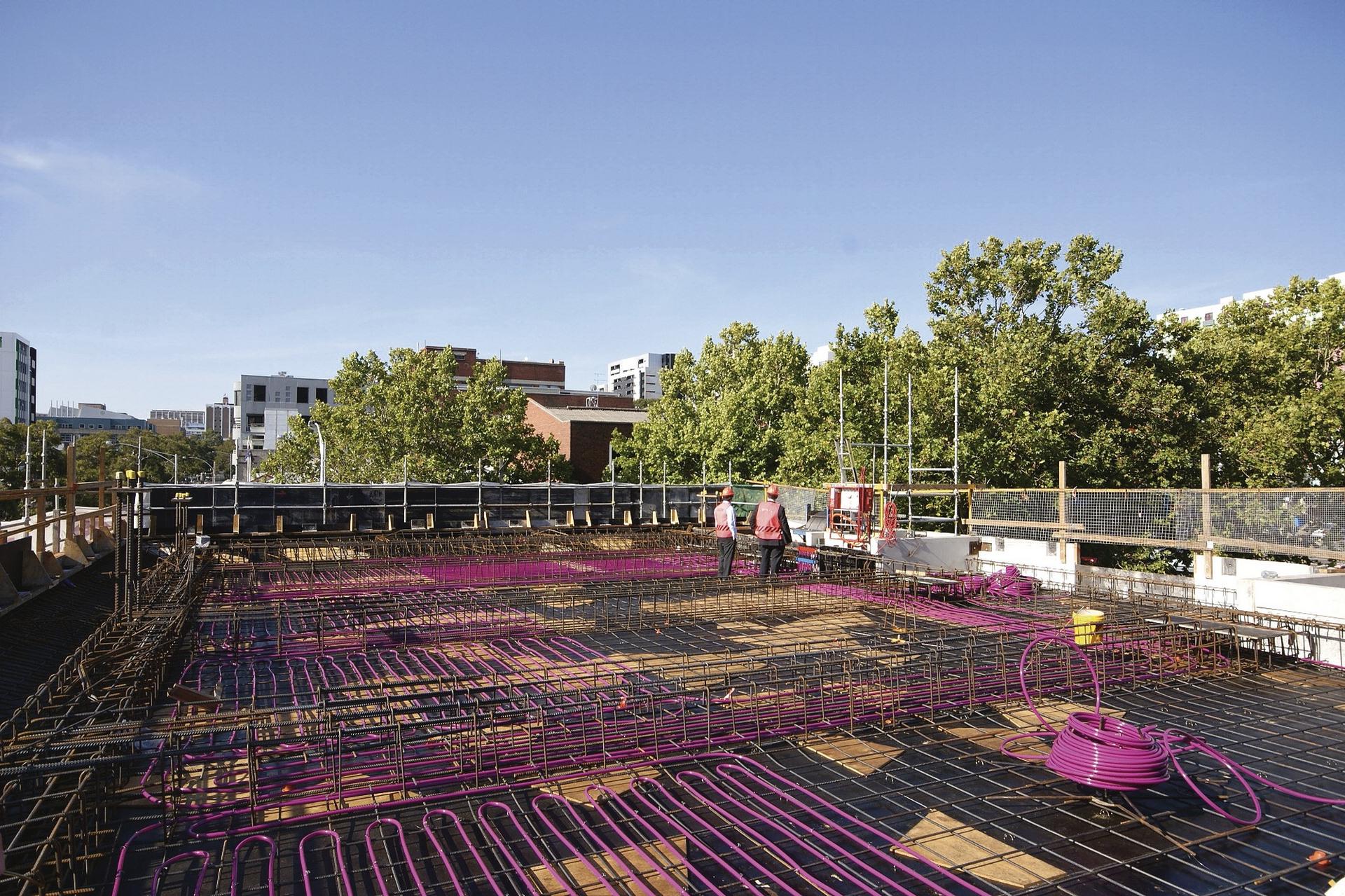

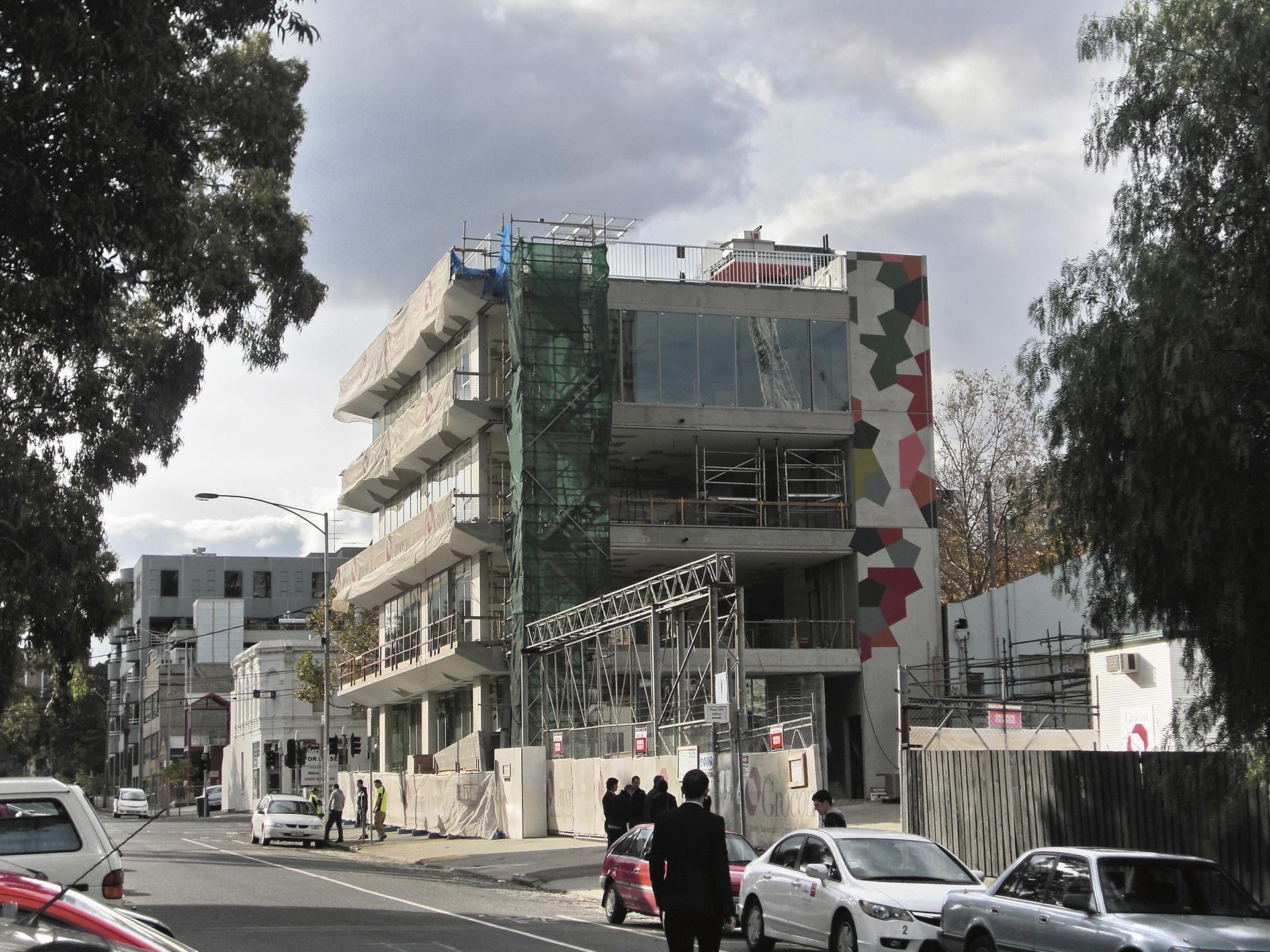

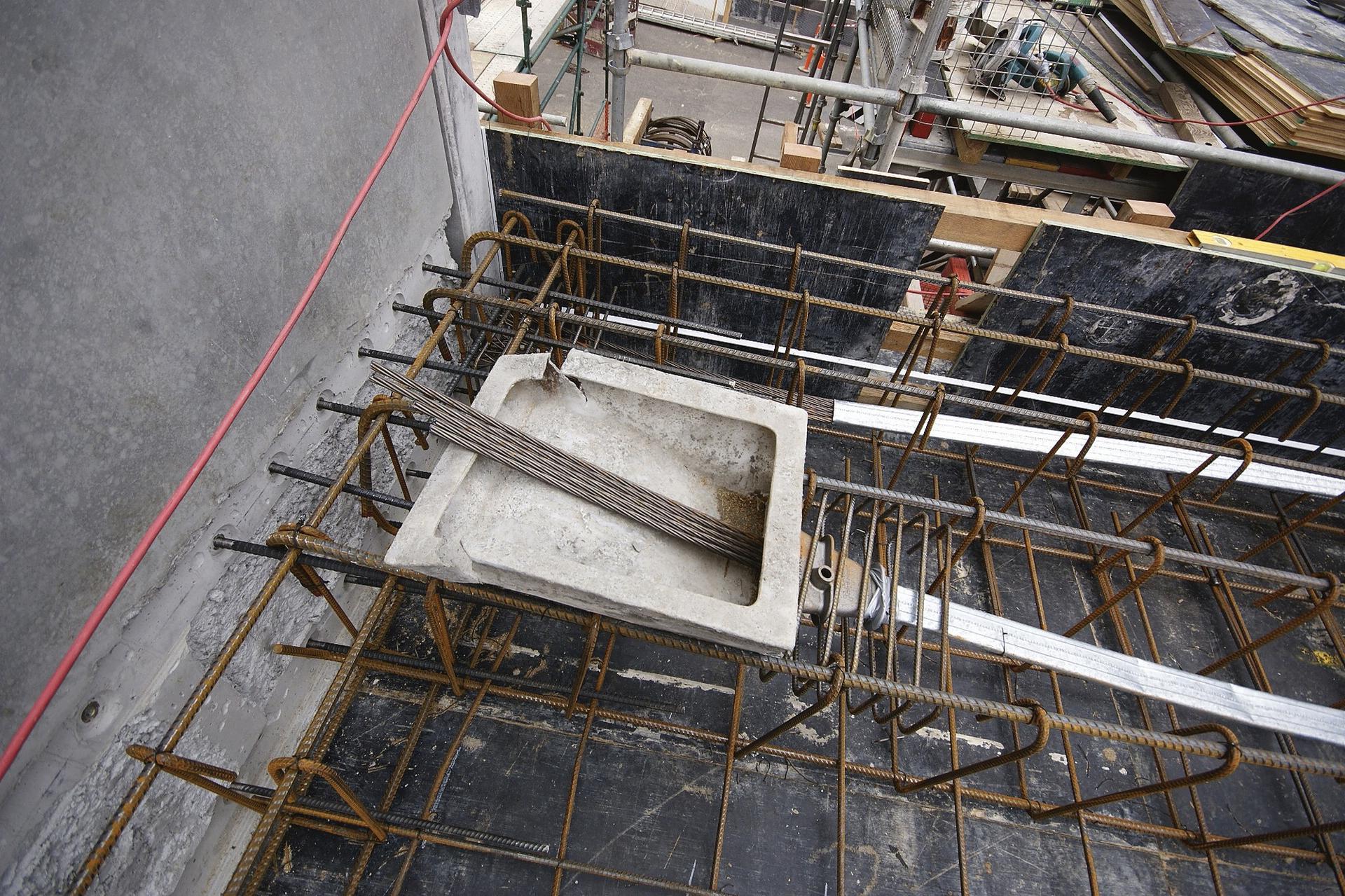

Siedziba firmy Grocon w trakcie budowy. Fot. Studio 505

Siedziba firmy Grocon w trakcie budowy. Fot. Studio 505

Siedziba firmy Grocon w trakcie budowy. Fot. Studio 505

Siedziba firmy Grocon w trakcie budowy. Fot. Studio 505

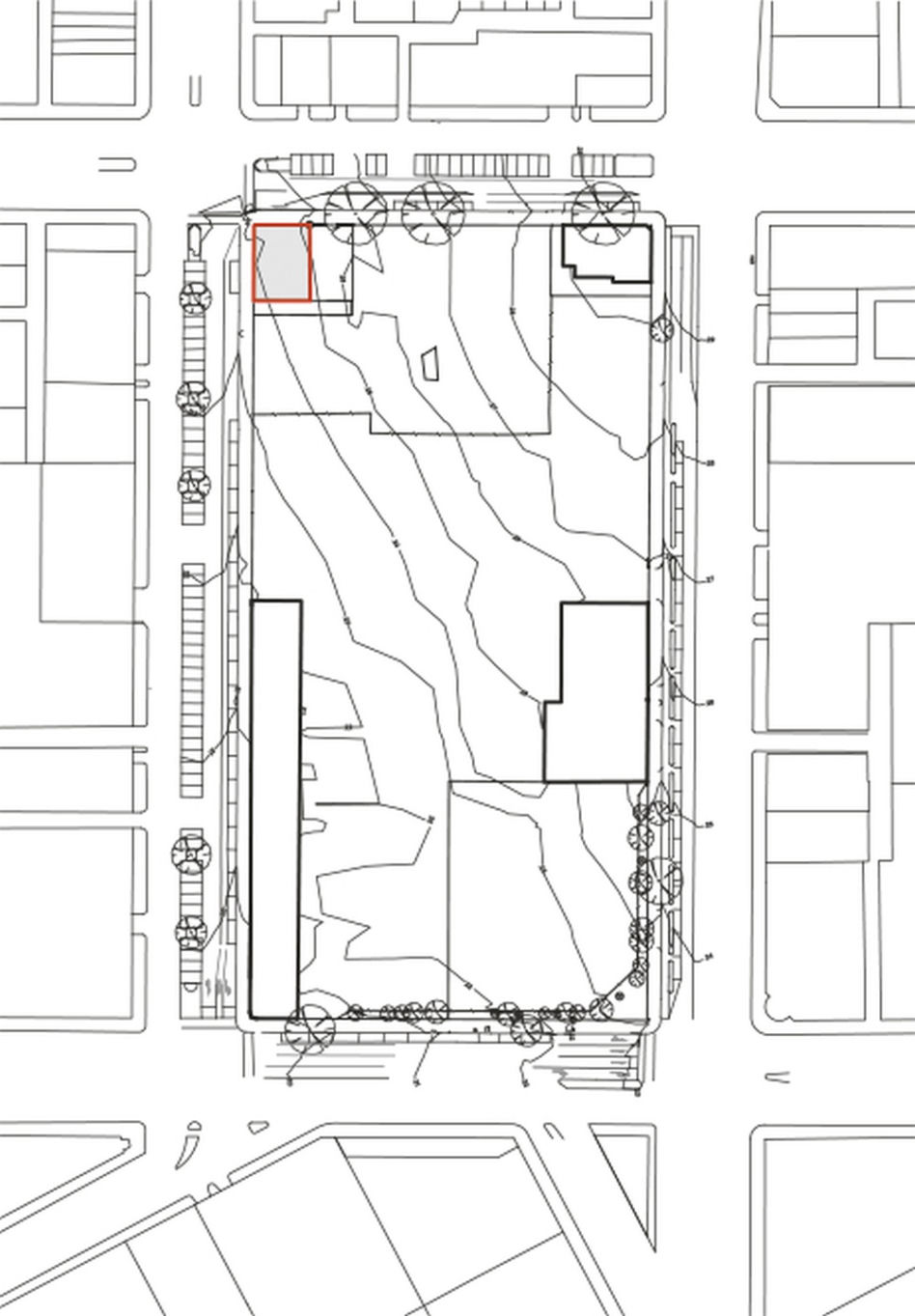

Sytuacja. Oznaczenia: 1 – biurowiec Pixe. Rys. Studio 505

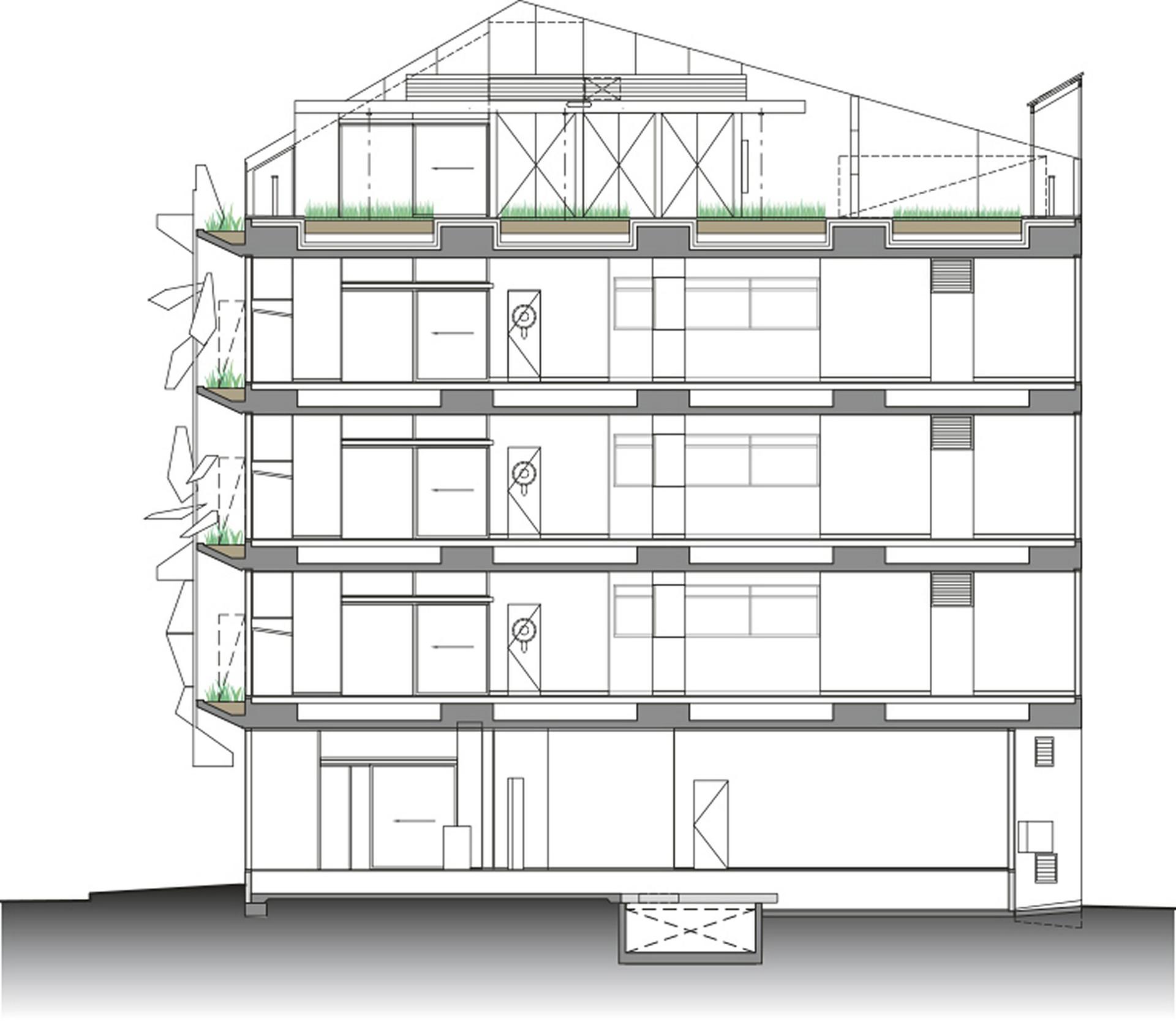

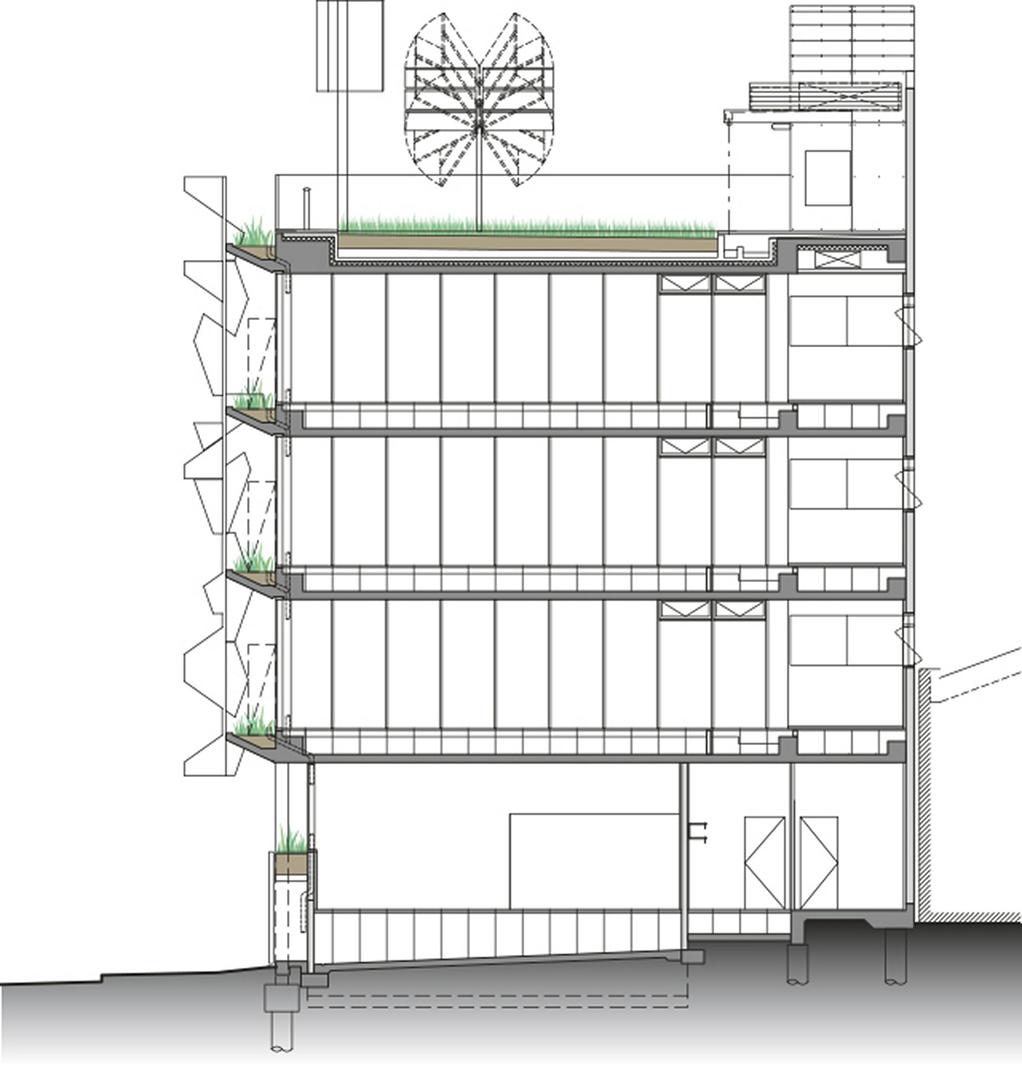

Przekrój A-A. Rys. Studio 505

Przekrój B-B. Rys. Studio 505

Rzut parteru. Rys. Studio 505

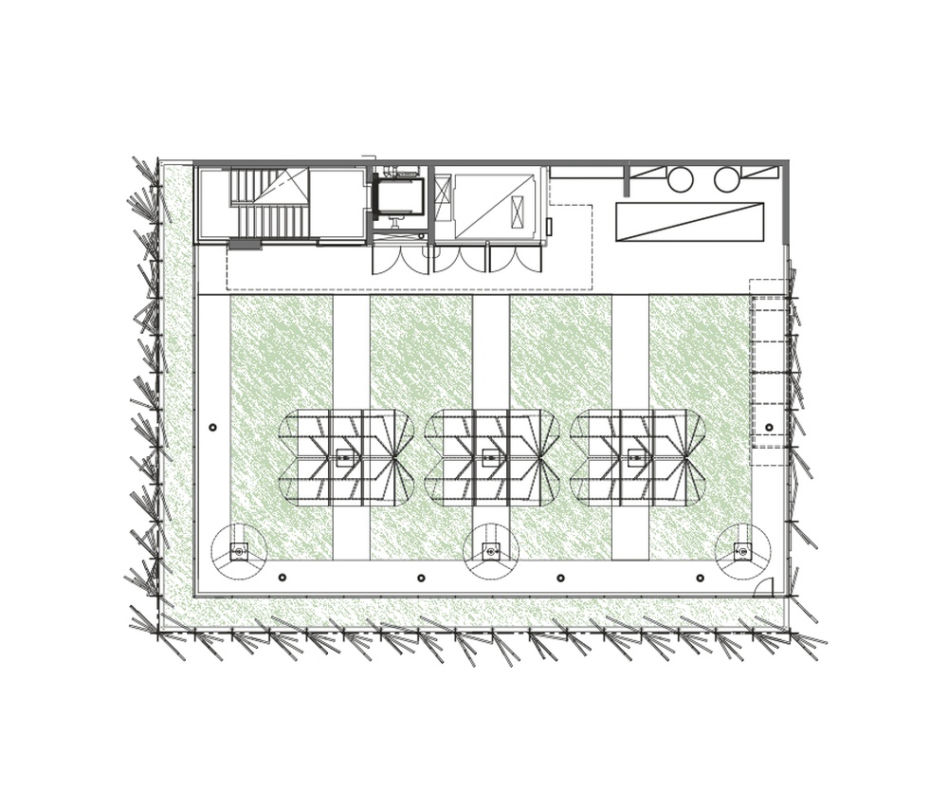

Rzut dachu. Oznaczenia do rysunków 3-6: 1 – wejście główne; 2 – foyer; 3 – recepcja; 4 – otwarta przestrzeń biurowa; 5 – przechowalnia rowerów; 6 – pomieszczenie techniczne; 7 – toaleta; 8 – ruchome panele fotowoltaiczne; 9 – stałe panele fotowoltaiczne; 10 – pionowe turbiny wiatrowe; 11 – zielony dach. Rys. Studio 505

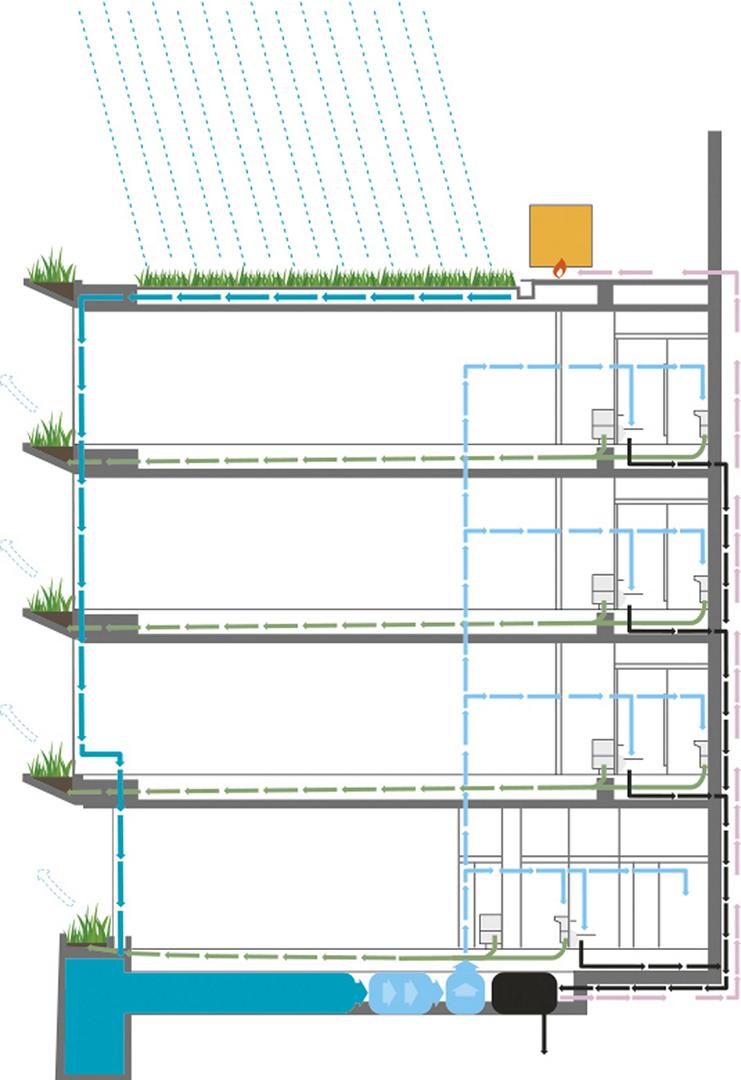

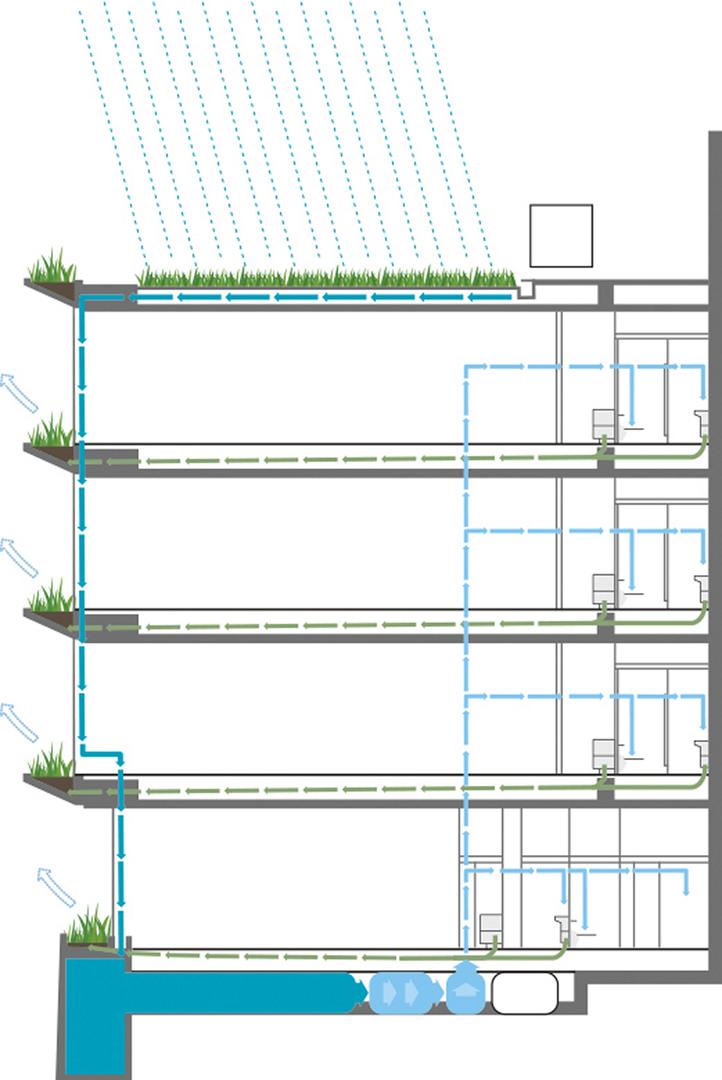

Schemat: obieg biogazu; Oznaczenia: 1 – ekstensywny dach zielony z nasadzeniami pełniący rolę akumulacyjną wód opadowych (nawadnianie zieleni oparte jedynie o wodę opadową); 2 – donice z zielenią zasilane „wodą szarą”; 3 – toalety podciśnieniowe o bardzo małym zużyciu wody zasilane filtrowaną deszczówką, która jest odprowadzana do kanalizacji; 4 – „woda szara” z kabin prysznicowych i umywalek rozprowadzana systemem rur w podłodze do donic wysadzanych trzciną; 5 – woda pitna doprowadzana jedynie do kranów w kuchniach; 6 – zbiornik retencyjny na wodę deszczową o pojemności 25 000 l. Uzdatniana woda deszczowa jest zużywana w umywalkach, zlewach, kabinach prysznicowych i toaletach; 7 – stacja filtrująca i uzdatniająca wodę deszczową; 8 – zbiornik ciepłej wody; 9 – ścieki odprowadzane do kanalizacji; 10 – odpady kierowane do kompostownika, w którym powstaje gaz służący między innymi do podgrzewania ciepłej wody. Rys. Studio 505

Schemat: uzdatnianie wody deszczowej Schemat uzdatniania wody deszczowej; Oznaczenia: 1 – ekstensywny dach zielony z nasadzeniami pełniący rolę akumulacyjną wód opadowych (nawadnianie zieleni oparte jedynie o wodę opadową); 2 – donice z zielenią zasilane „wodą szarą”; 3 – toalety podciśnieniowe o bardzo małym zużyciu wody zasilane filtrowaną deszczówką, która jest odprowadzana do kanalizacji; 4 – „woda szara” z kabin prysznicowych i umywalek rozprowadzana systemem rur w podłodze do donic wysadzanych trzciną; 5 – woda pitna doprowadzana jedynie do kranów w kuchniach; 6 – zbiornik retencyjny na wodę deszczową o pojemności 25 000 l. Uzdatniana woda deszczowa jest zużywana w umywalkach, zlewach, kabinach prysznicowych i toaletach; 7 – stacja filtrująca i uzdatniająca wodę deszczową; 8 – zbiornik ciepłej wody; 9 – ścieki odprowadzane do kanalizacji; 10 – odpady kierowane do kompostownika, w którym powstaje gaz służący między innymi do podgrzewania ciepłej wody. Rys. Studio 505

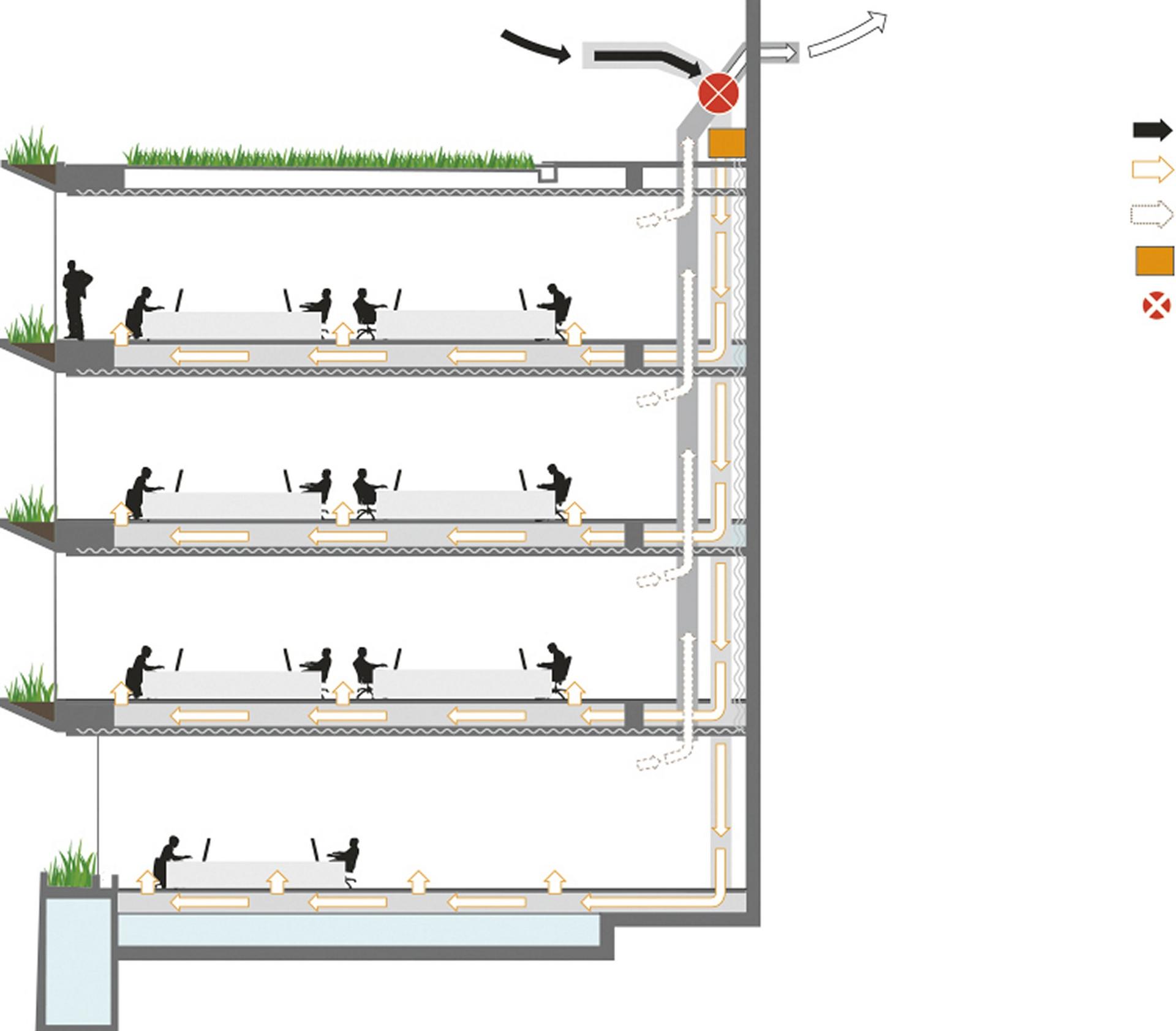

Schemat: a) chłodzenie budynku Oznaczenia: 1 – świeże powietrze zewnętrzne; 2 – dach zielony; 3 – płyty stropowe chłodzone wodą wspomagają chłodzenie radiacyjne i konwekcję; 4 – otwierane okna umożliwiają wychładzanie elementów budynku nocą; 5‑ – zużyte powietrze jest Bilans wodny Biurowiec Pixel zaprojektowano w sposób pozwalający na zrównoważenie bilansu wodnego. Przy założeniu utrzymania średniej opadów dla Melbourne na pozio - mie z ubiegłej dekady, budynek można traktować jako samowystarczalny w zakresie zaopatrzenia w wodę i odłączyć od miejskiej sieci wodociągowej. Zagospodarowanie wód opadowych Woda opadowa jest wykorzystywana trzykrotnie. Po zasi - leniu dachu zielonego jest magazynowana w zbiorni - kach retencyjnych i poddawana uzdatnianiu na zasadzie odwróconej osmozy do poziomu jakości wody pitnej. Następnie jest kierowana do instalacji zasilającej krany i prysznice. Powstająca „woda szara” jest filtrowana i kie - rowana do zamontowanych na ścianach zewnętrznych donic, w których rosną naturalnie występujące w okoli - cach Melbourne trzciny. Dzięki temu, poza porą deszczo - wą, z budynku Pixel praktycznie żadna „woda szara” nie będzie odprowadzana do kanalizacji miejskiej. Kompostowanie odpadów biologicznych W biurowcu po raz pierwszy w Australii zainstalowano toalety podciśnieniowe, co zmniejsza zużycie wody do poziomu dziesięciokrotnie niższego niż w tradycyjnych obiektach tego typu i pozwala zmniejszyć przekroje rur kanalizacyjnych do około 6 cm, a ścieki nie zawie - rają wiele wody i szybciej ulegają rozkładowi. Odpady biologiczne oraz ścieki z toalet i kuchni są zbierane w kompostowniku zlokalizowanym w piwnicy budyn - ku. Powstający w procesie rozkładu metan jest używany do zasilania agregatów wody lodowej i podgrzewania zbiornika ciepłej wody użytkowej. Po odgazowaniu odpady są odprowadzane do sieci miejskiej. do kanalizacji; 4 – „woda szara” z kabin prysznicowych i umywalek rozprowadzana systemem rur w podłodze do donic wysadzanych trzciną; 5 – woda pitna doprowadzana jedynie do kranów w kuchniach; 6 – zbiornik retencyjny na wodę deszczową o pojemności 25 000 l. Uzdatniana woda deszczowa jest zużywana w umywalkach, zlewach, kabinach prysznicowych i toaletach; 7 – stacja filtrująca i uzdatniająca wodę deszczową; 8 – zbiornik ciepłej całkowicie usuwane; 6 – wymiennik ciepła pozyskujący energię ze zużytego powietrza, wykorzystuje ją do podgrzania lub schłodzenia tego świeżego napływającego do środka; 7 – pompa ciepła zasilana gazem; 8 – zimna woda rozprowadzana rurami HDPE w płytach stropowych poszczególnych kondygnacji; 9 – ogrzane powietrze usuwane na zewnątrz kanałami wentylacyjnymi; 10 – powietrze zewnętrzne po wstępnej obróbce wprowadzane przez kratki nawiewne zlokalizowane w podłodze przy poszczególnych stanowiskach roboczych; 11 – zużyte powietrze usuwane kanałami wentylacyjnym

Schemat: b) ogrzewanie budynku. Oznaczenia: 1 – świeże powietrze zewnętrzne; 2 – dach zielony; 3 – płyty stropowe chłodzone wodą wspomagają chłodzenie radiacyjne i konwekcję; 4 – otwierane okna umożliwiają wychładzanie elementów budynku nocą; 5‑ – zużyte powietrze jest Bilans wodny Biurowiec Pixel zaprojektowano w sposób pozwalający na zrównoważenie bilansu wodnego. Przy założeniu utrzymania średniej opadów dla Melbourne na pozio - mie z ubiegłej dekady, budynek można traktować jako samowystarczalny w zakresie zaopatrzenia w wodę i odłączyć od miejskiej sieci wodociągowej. Zagospodarowanie wód opadowych Woda opadowa jest wykorzystywana trzykrotnie. Po zasi - leniu dachu zielonego jest magazynowana w zbiorni - kach retencyjnych i poddawana uzdatnianiu na zasadzie odwróconej osmozy do poziomu jakości wody pitnej. Następnie jest kierowana do instalacji zasilającej krany i prysznice. Powstająca „woda szara” jest filtrowana i kie - rowana do zamontowanych na ścianach zewnętrznych donic, w których rosną naturalnie występujące w okoli - cach Melbourne trzciny. Dzięki temu, poza porą deszczo - wą, z budynku Pixel praktycznie żadna „woda szara” nie będzie odprowadzana do kanalizacji miejskiej. Kompostowanie odpadów biologicznych W biurowcu po raz pierwszy w Australii zainstalowano toalety podciśnieniowe, co zmniejsza zużycie wody do poziomu dziesięciokrotnie niższego niż w tradycyjnych obiektach tego typu i pozwala zmniejszyć przekroje rur kanalizacyjnych do około 6 cm, a ścieki nie zawie - rają wiele wody i szybciej ulegają rozkładowi. Odpady biologiczne oraz ścieki z toalet i kuchni są zbierane w kompostowniku zlokalizowanym w piwnicy budyn - ku. Powstający w procesie rozkładu metan jest używany do zasilania agregatów wody lodowej i podgrzewania zbiornika ciepłej wody użytkowej. Po odgazowaniu odpady są odprowadzane do sieci miejskiej. do kanalizacji; 4 – „woda szara” z kabin prysznicowych i umywalek rozprowadzana systemem rur w podłodze do donic wysadzanych trzciną; 5 – woda pitna doprowadzana jedynie do kranów w kuchniach; 6 – zbiornik retencyjny na wodę deszczową o pojemności 25 000 l. Uzdatniana woda deszczowa jest zużywana w umywalkach, zlewach, kabinach prysznicowych i toaletach; 7 – stacja filtrująca i uzdatniająca wodę deszczową; 8 – zbiornik ciepłej całkowicie usuwane; 6 – wymiennik ciepła pozyskujący energię ze zużytego powietrza, wykorzystuje ją do podgrzania lub schłodzenia tego świeżego napływającego do środka; 7 – pompa ciepła zasilana gazem; 8 – zimna woda rozprowadzana rurami HDPE w płytach stropowych poszczególnych kondygnacji; 9 – ogrzane powietrze usuwane na zewnątrz kanałami wentylacyjnymi; 10 – powietrze zewnętrzne po wstępnej obróbce wprowadzane przez kratki nawiewne zlokalizowane w podłodze przy poszczególnych stanowiskach roboczych; 11 – zużyte powietrze usuwane kanałami wentylacyjnym
