Budynek mieszkalny Garden Tower w Wabern koło Berna

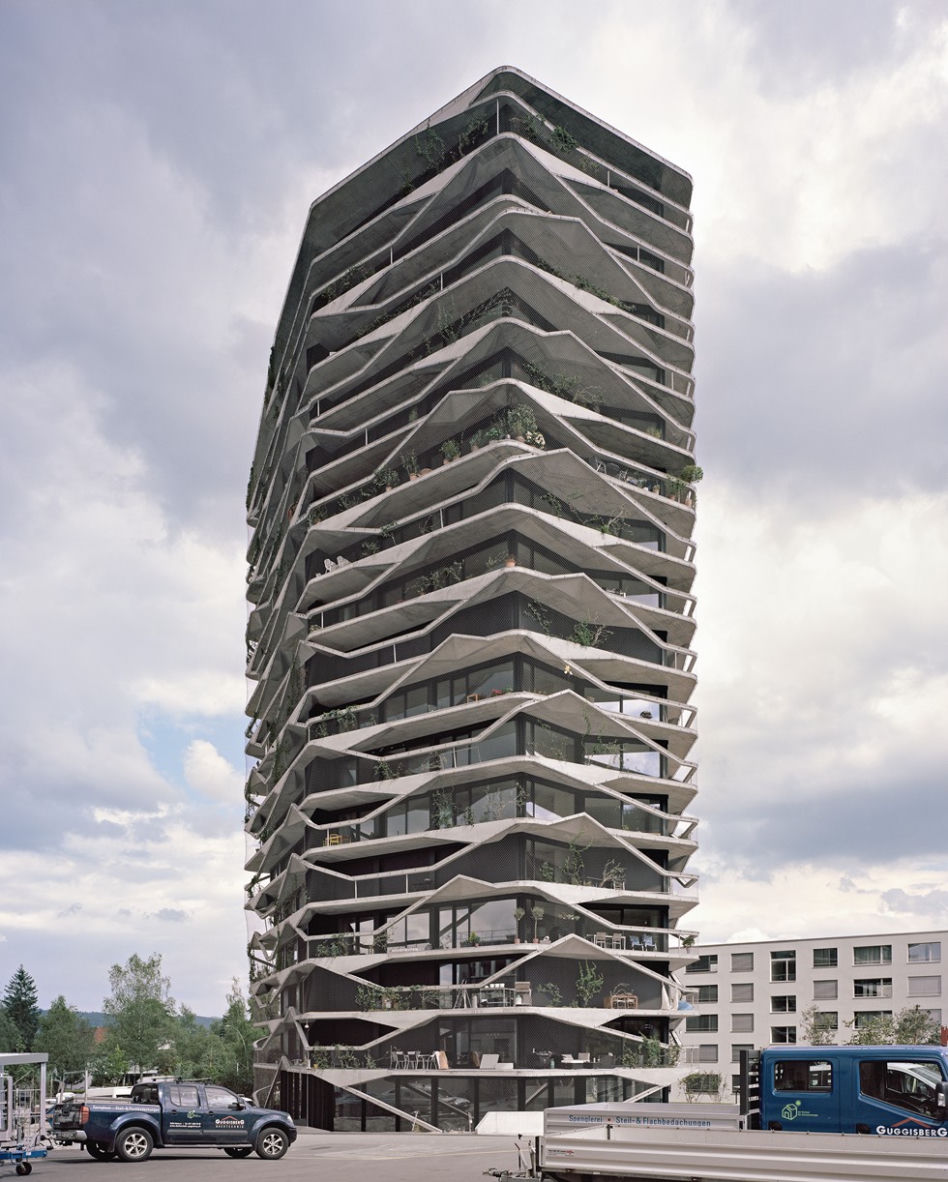

Garden Tower. Wysunięte płyty balkonowe

Charakterystycznym elementem budynku są wspornikowo wysunięte płyty balkonowe z rozciągniętą pomiędzy nimi stalową siatką, po której pną się rośliny. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

Budynek zlokalizowano w górskiej miejscowości Wabern

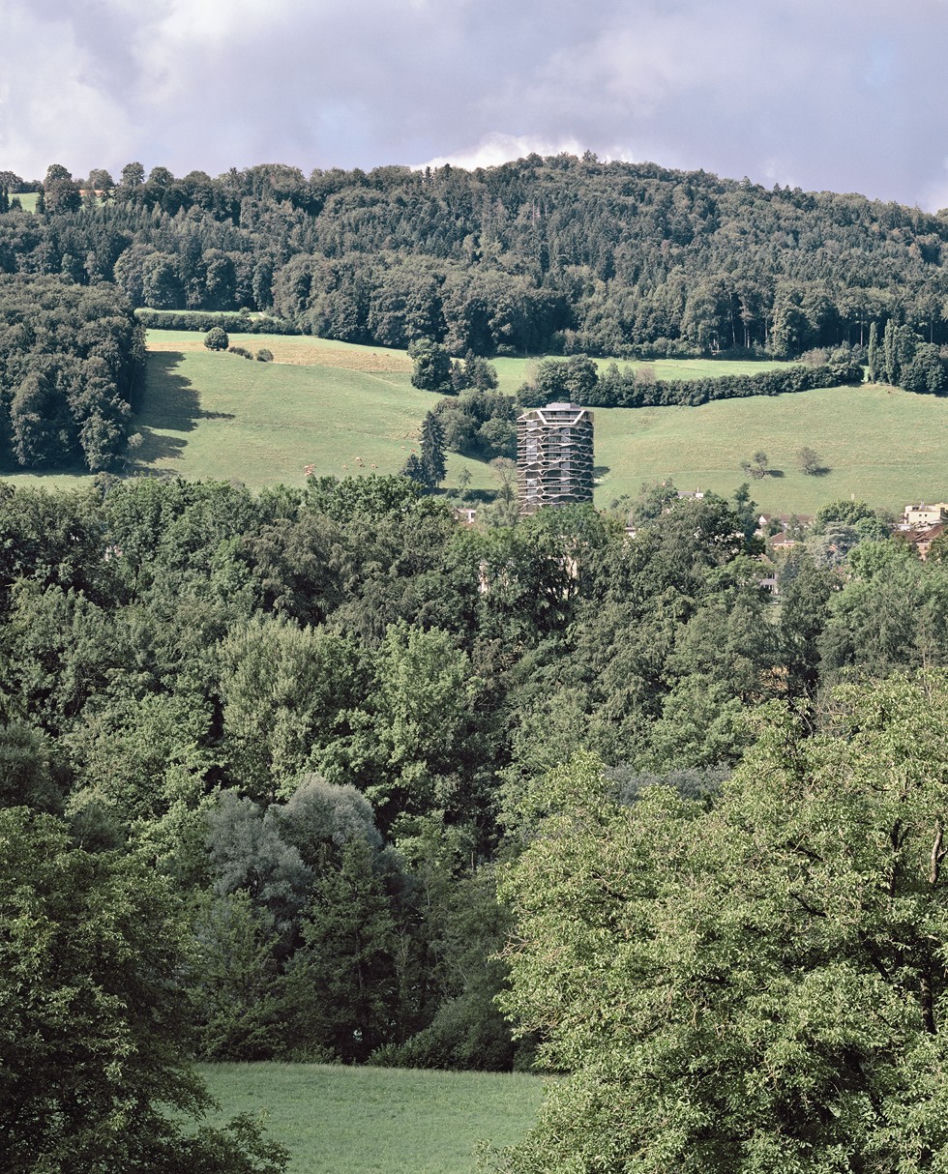

Budynek zlokalizowano w górskiej miejscowości Wabern, około 3,5 km od Berna. Na lekko wznoszącym się terenie architekci zaproponowali obrośnięty zielenią 53-metrowy obiekt, otwierający się na wszystkie strony. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Automatyczne nawadnianie

Dzięki automatycznemu systemowi nawadniania, roślinom zapewniono stały poziom wilgotności. Metalowa siatka, na której opierają się rośliny tłumi również zawirowania powietrza powstające podczas silnych wiatrów, co obniża wpływ oddziaływań aerodynamicznych na konstrukcję budynku. Fot. Ruedi Walti

Źródło: Archiwum serwisu

Rozwiń

Garden Tower

Wieżowiec jest częścią założenia, w skład którego wchodzi pięć różnych budynków mieszkalnych – każdy obiekt miał być zaprojektowany pod określonym hasłem przewodnim przez odrębne pracownie architektoniczne. Mottem Garden Tower było hasło „mieszkanie z widokiem”. Wszystkie budynki połączone są 220-metrowym, podziemny tunelem. Fot. Ruedi Walti

Źródło: Archiwum serwisu

Rozwiń

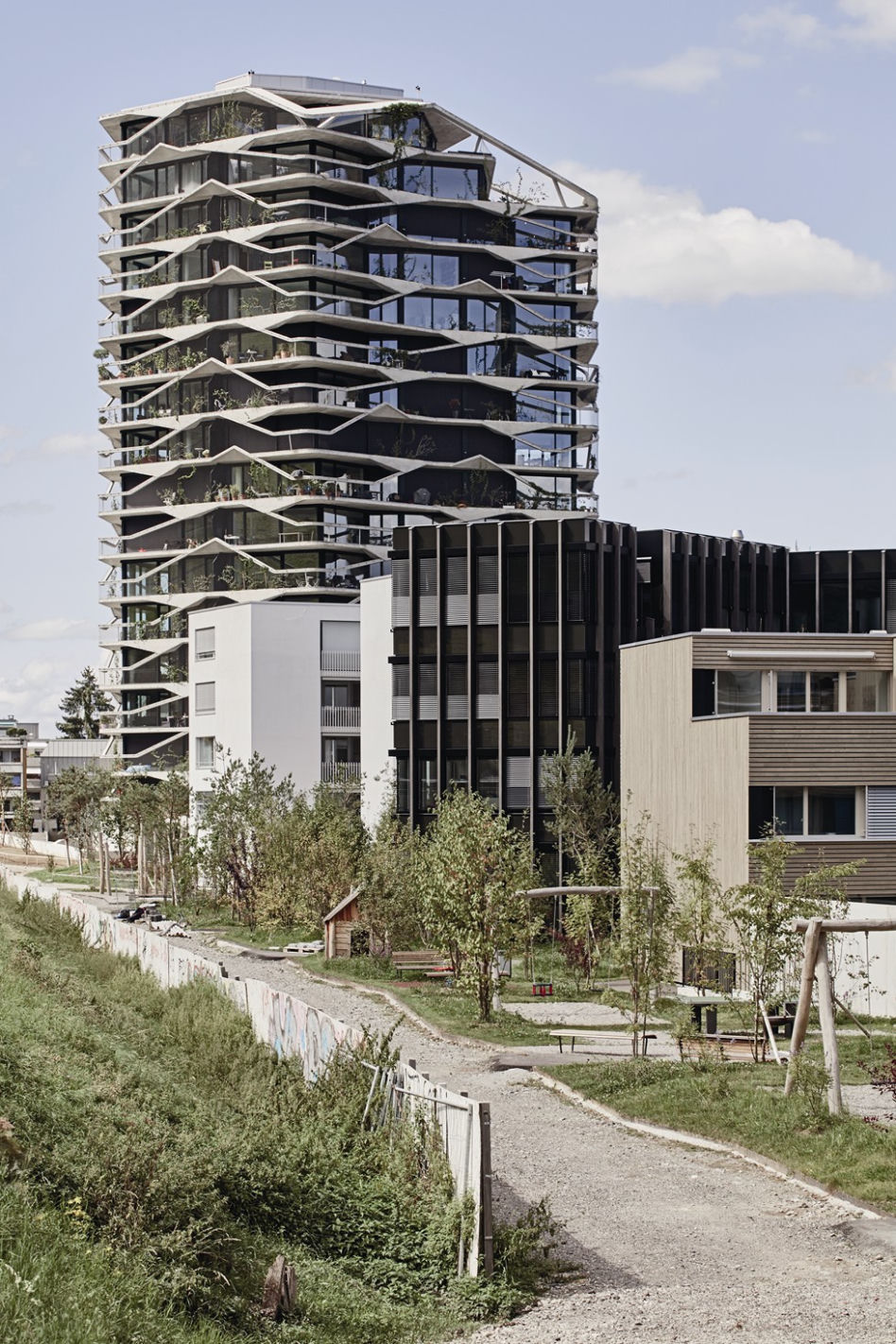

Garden Tower. Widok od pólnocy

Widok od strony południowo-wschodniej – na pierwszym planie trzy z czterech pozostałych obiektów 7 zaprojektowanych przez inne pracownie architektoniczne w ramach założenia. Fot. Michael Blaser

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Balkony

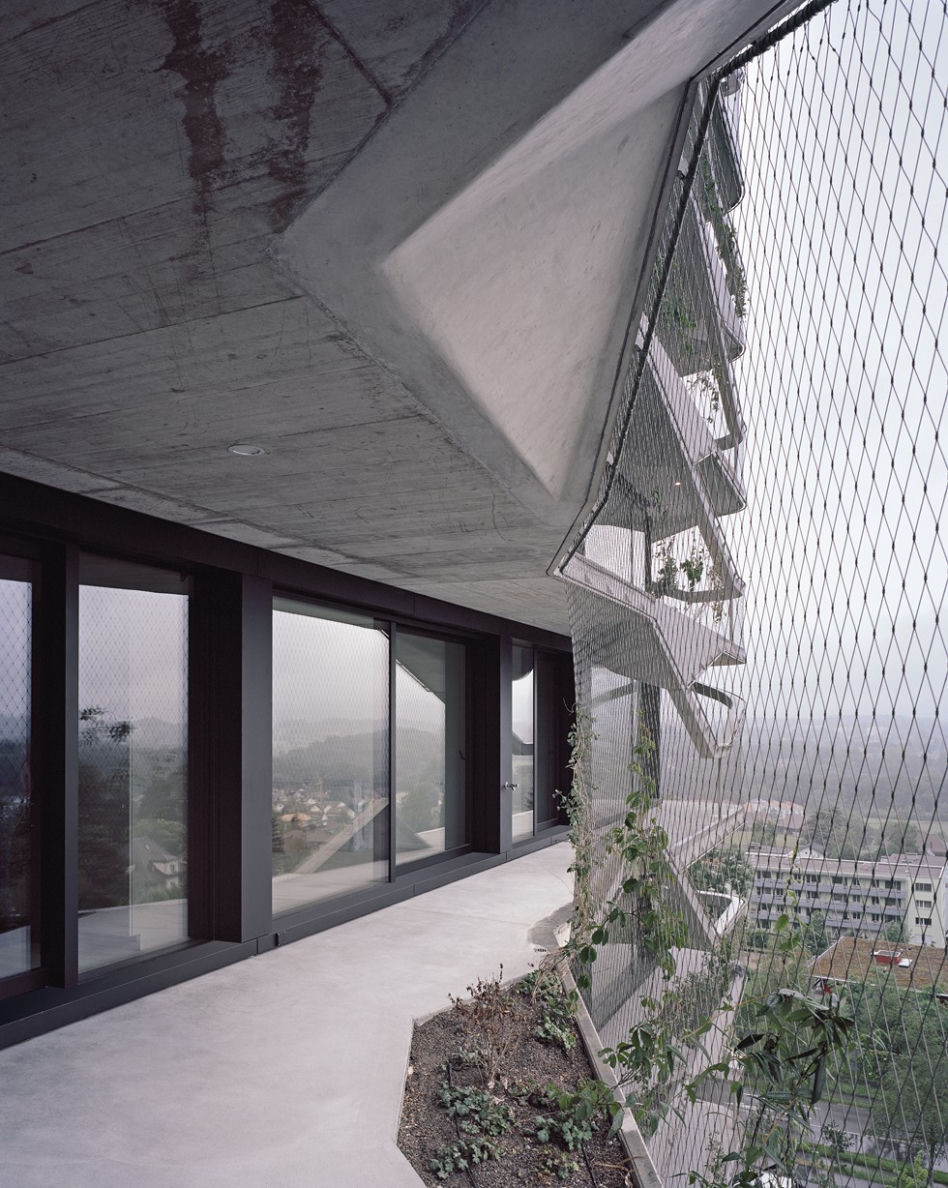

W niektórych partiach balkonów zaprojektowano wypełnione substratem zagłębienia, w których posadzono rośliny pnące się po metalowej siatce. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Siatka elewacyjna zawieszona na stalowych cięgnach

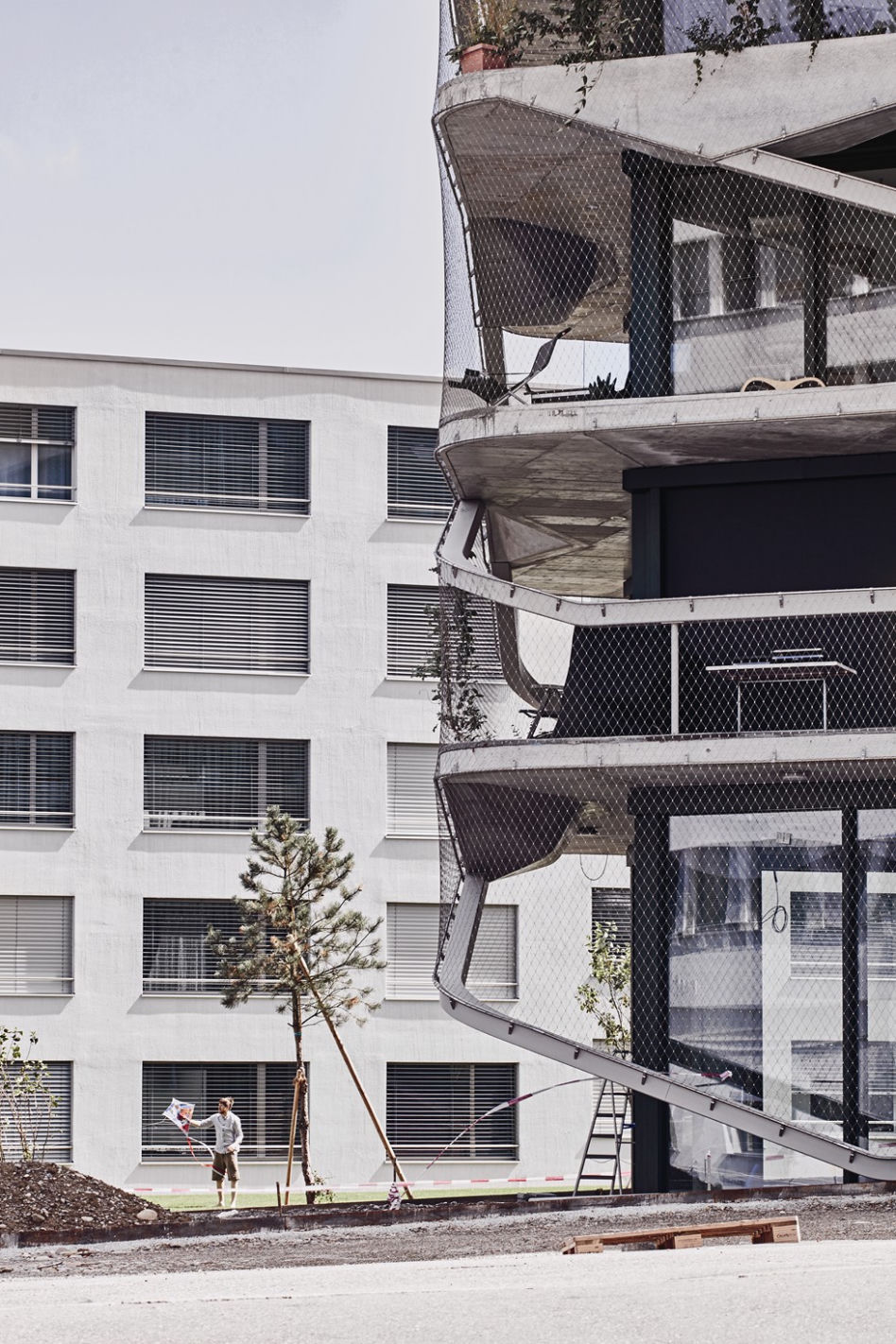

Siatka elewacyjna zawieszona na stalowych cięgnach. Na drugim planie budynek „mieszkanie z dziedzińcem”. Fot. Michael Blaser

Źródło: Archiwum serwisu

Rozwiń

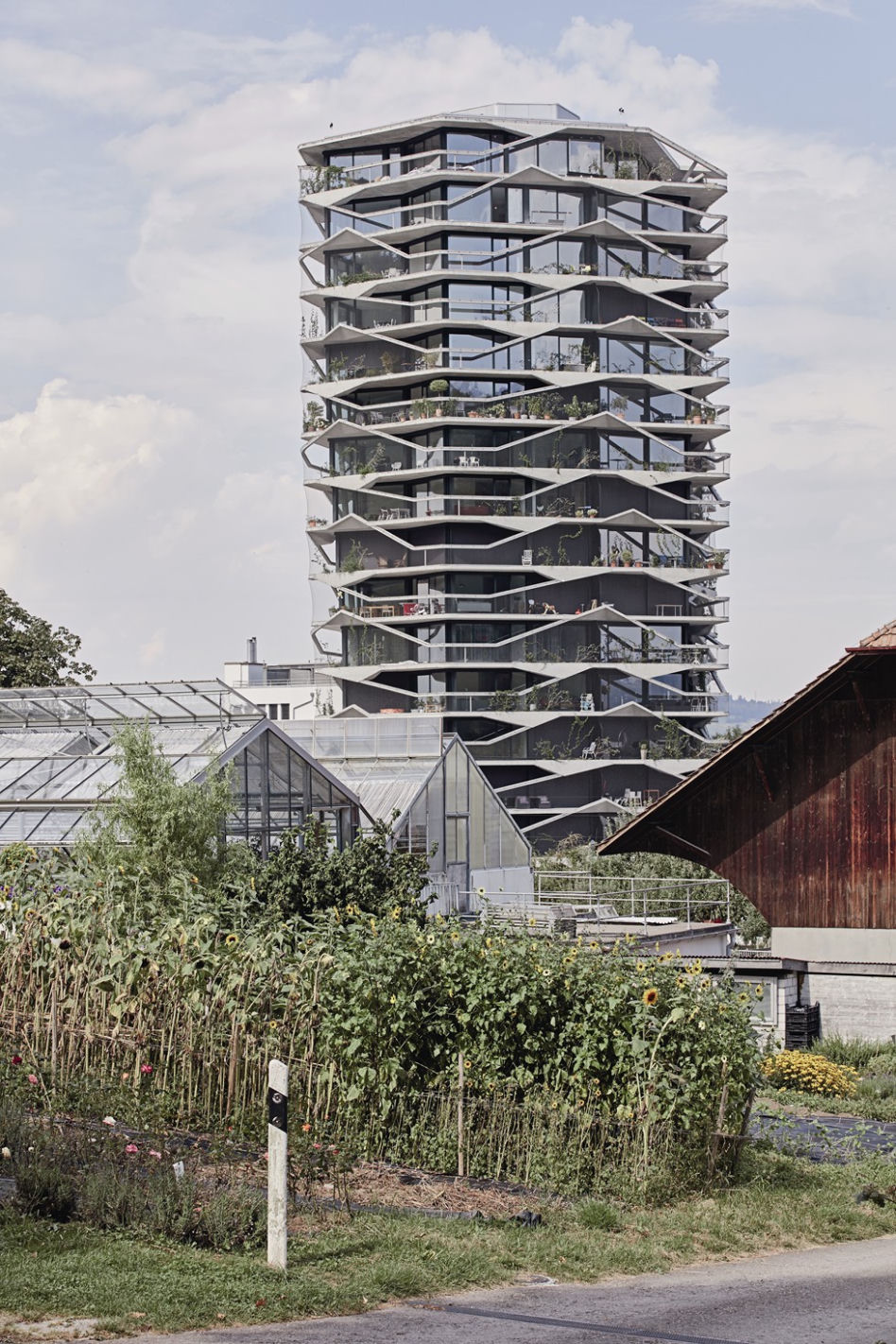

Garden Tower. Kontekst

W założeniu architektów łamana linia balkonów ma nawiązywać do tradycyjnej zabudowy okolicznych budynków z dwuspadowym dachem. Fot. Michael Blaser

Źródło: Archiwum serwisu

Rozwiń

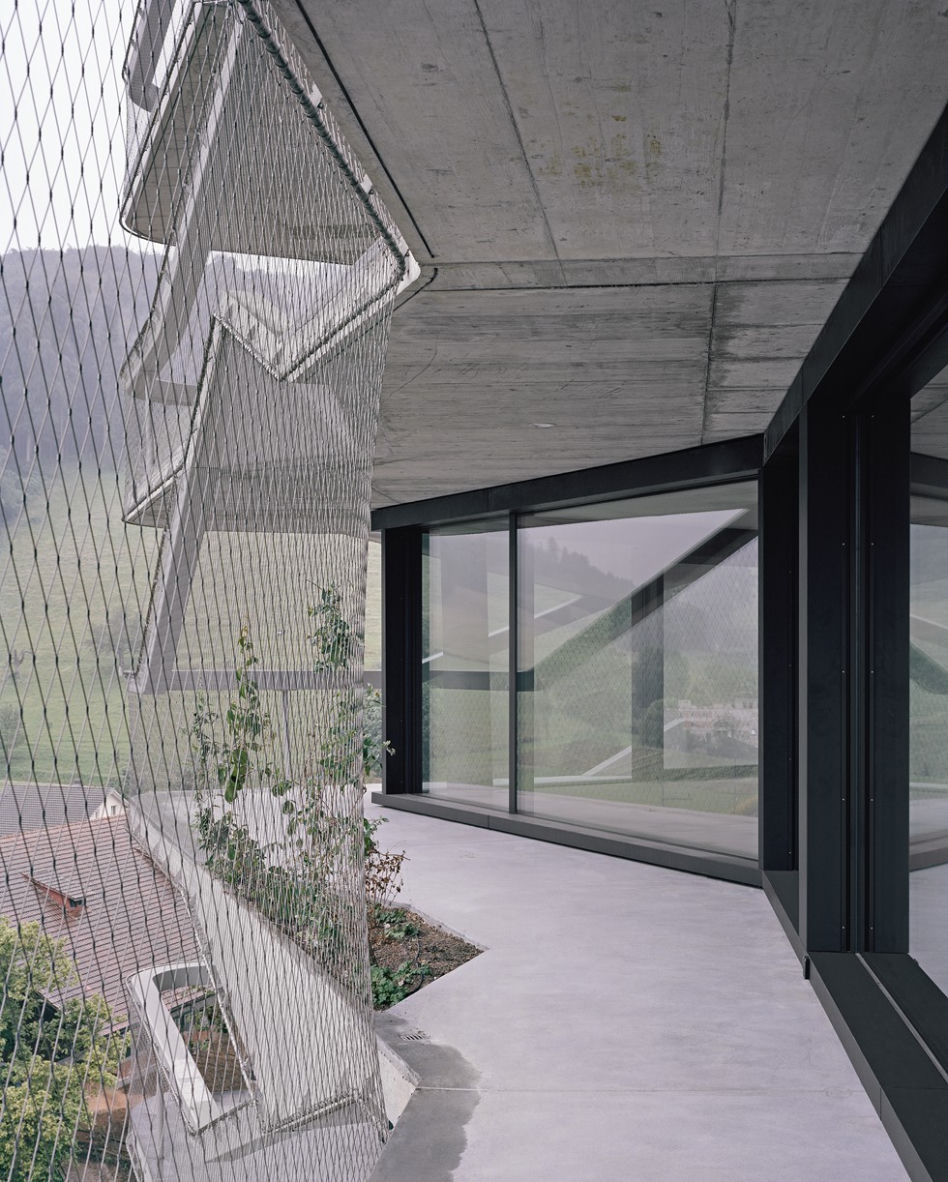

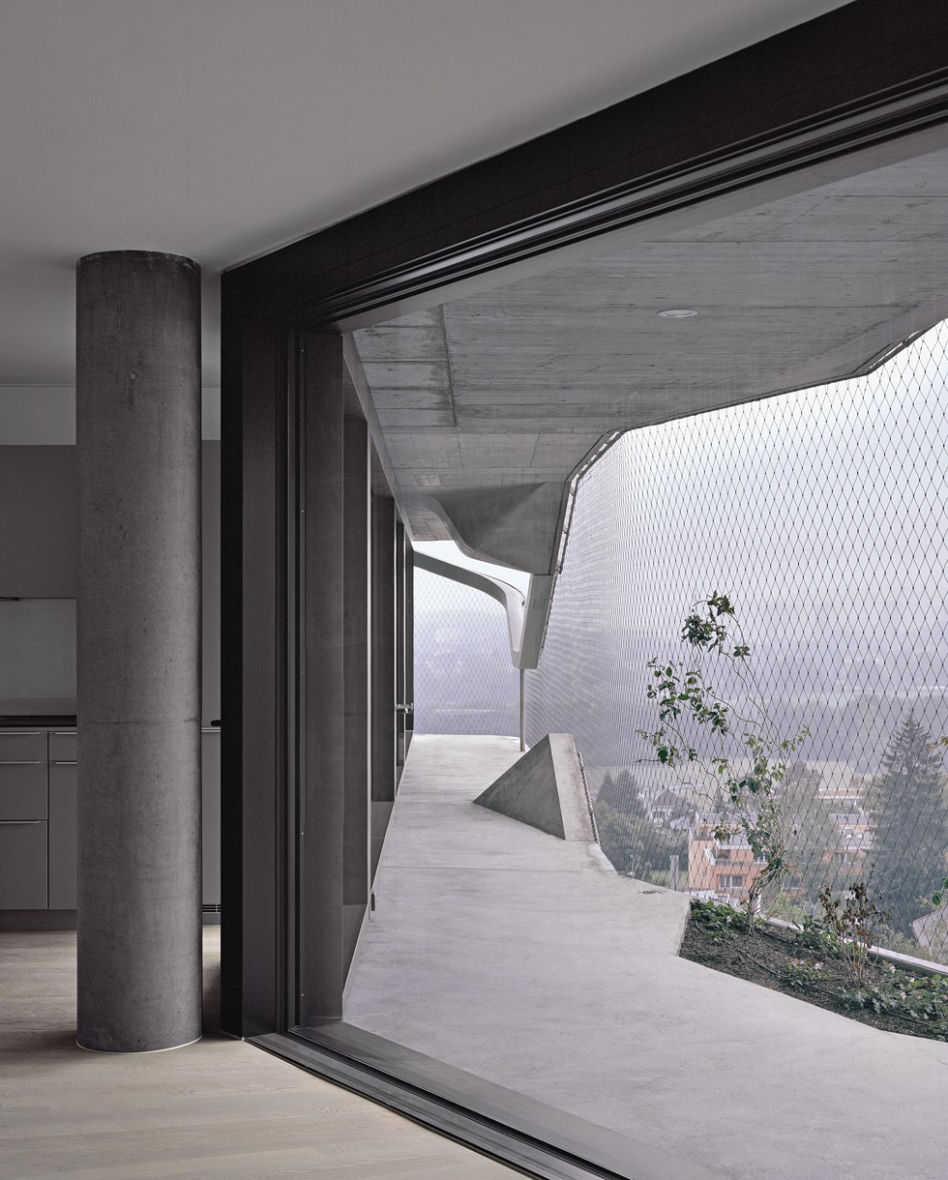

Garden Tower. Rośliny

Oprócz walorów estetycznych roślinność posadzona na balkonach zapewnia również cień we wnętrzach. Rozmieszczenie donic dostosowano do układu mieszkań, a także stron świata. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

Budynek mieszkalny Garden Tower. Rośliny

Źródło: Archiwum serwisu

Rozwiń

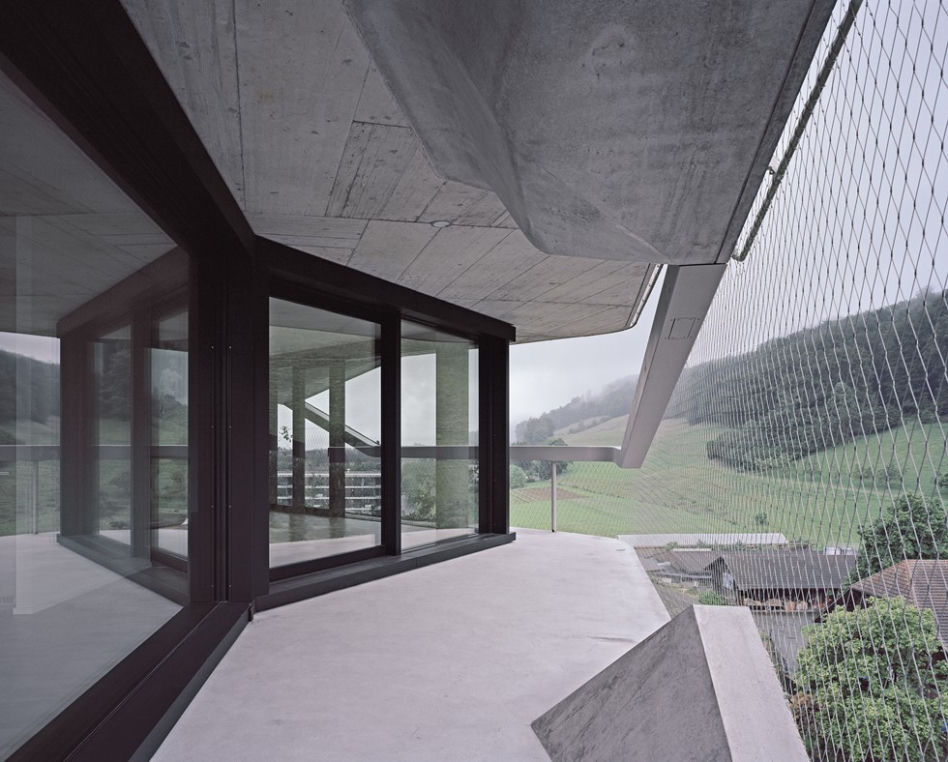

Garden Tower. Siatka elewacyjna

Aby zbytnio nie przesłaniać widoków, do podpierania roślin zastosowano metalową siatkę o dużych oczkach (śr. 8 cm). Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Wnętrze

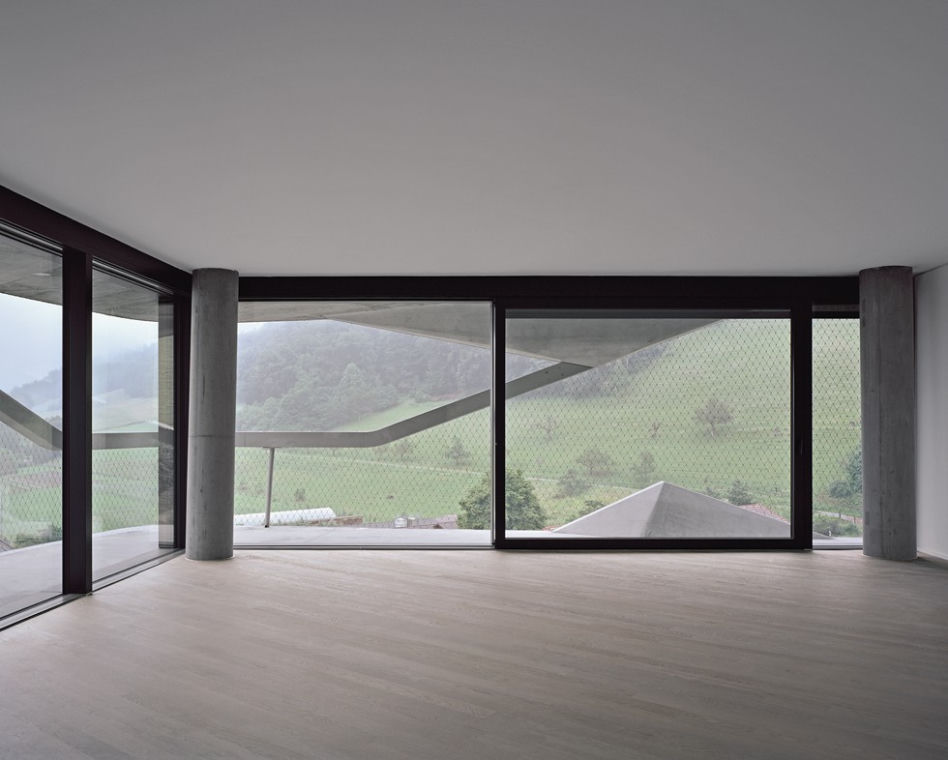

Rozległe okna wyposażono w grube, metalowe ramy, kadrujące widoki na otaczający górski krajobraz. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń

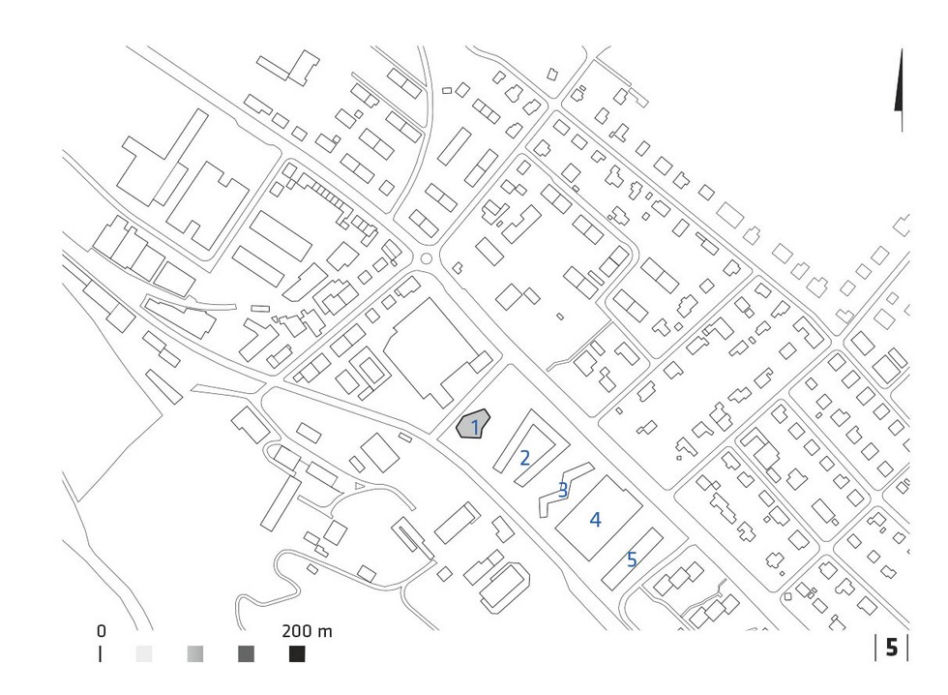

Garden Tower. Sytuacja

Sytuacja. Oznaczenia: 1 – wieżowiec Garden Tower – „mieszkanie z widokiem”; 2 – blok B – „mieszkanie z dziedzińcem”; 3 – blok C – „mieszkanie wśród drzew”; 4 – blok D – „mieszkanie z patio”; 5 – blok E – „mieszkanie z balkonem”. Rys. Buchner Bründler Architekten

Źródło: Archiwum serwisu

Rozwiń

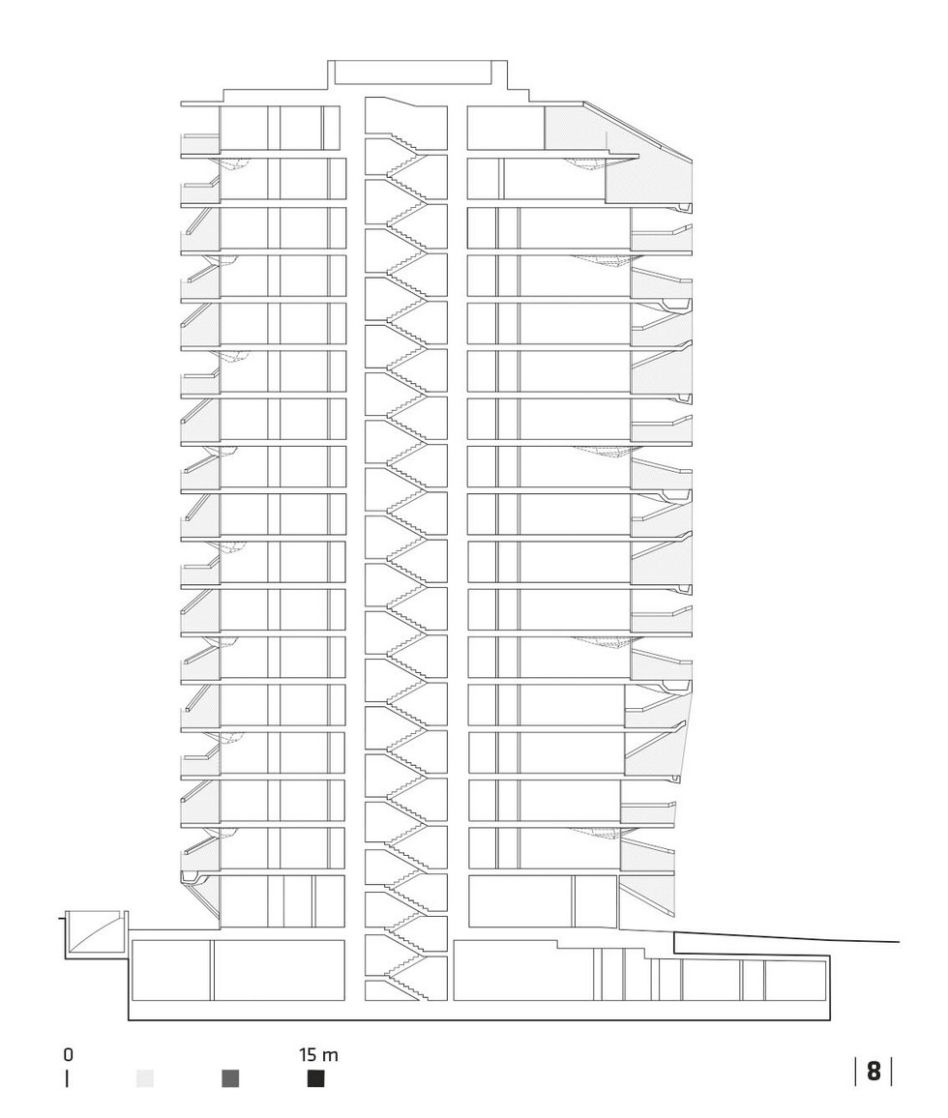

Garden Tower. Przekrój A-A

Źródło: Archiwum serwisu

Rozwiń

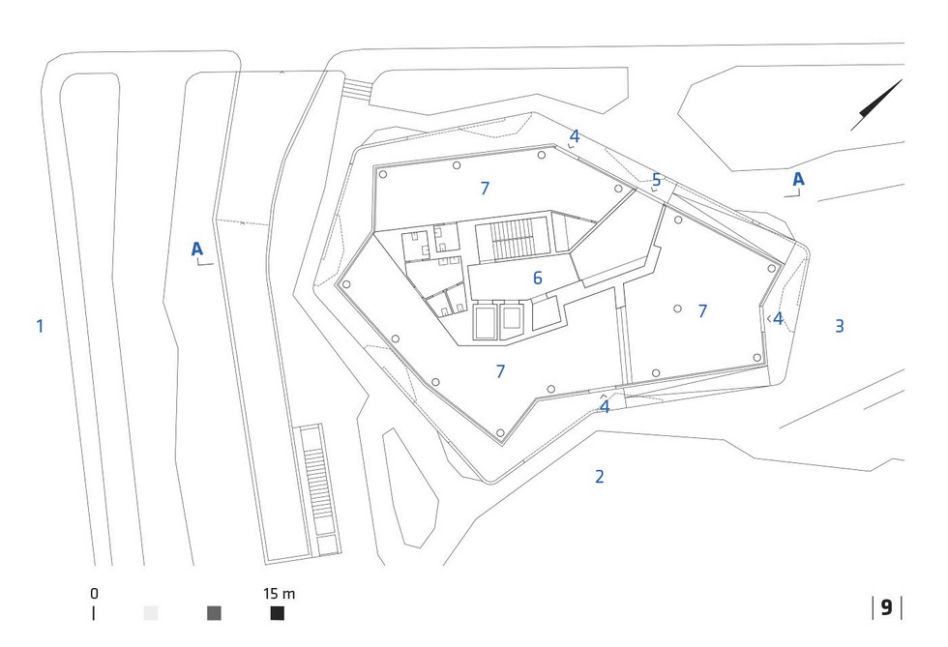

Garden Tower. Rzut parteru

Źródło: Archiwum serwisu

Rozwiń

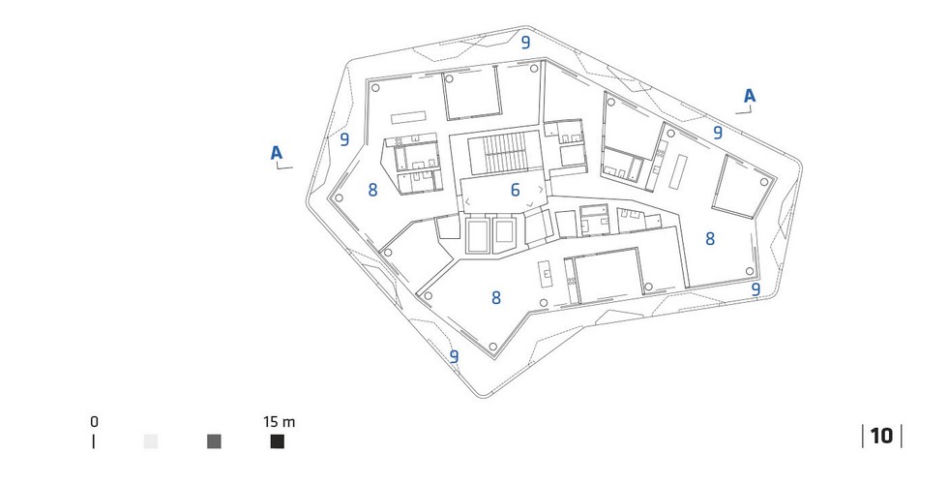

Garden Tower. Rzut poziomu +1

Garden Tower. Rzut poziomu +1. 11 | Rzut poziomu +16. Oznaczenia do rys. 9-11: 1 – trasa kolejowa; 2 – plac zabaw; 3 – plac; 4 – wejście do przestrzeni usługowej; 5 – wejście dla mieszkańców; 6 – klatka schodowa; 7 – przestrzeń usługowa; 8 – mieszkanie; 9 – balkon

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Rzut poziomu +16

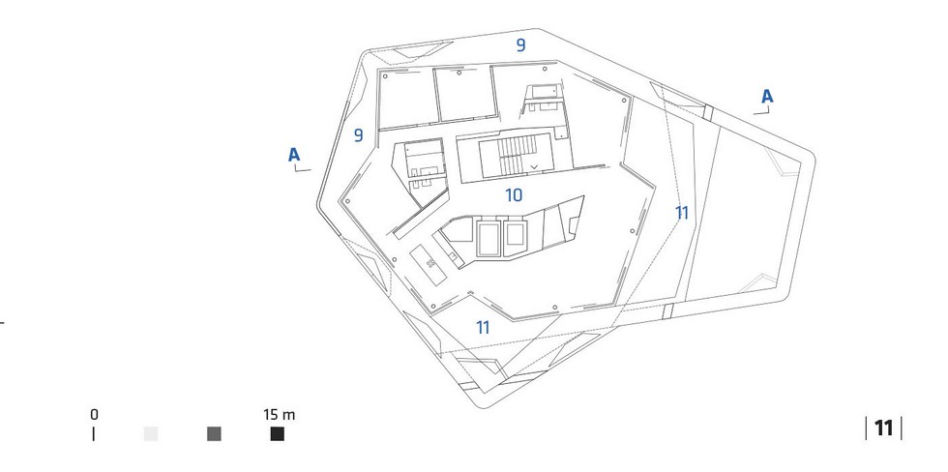

Rzut poziomu +16. Oznaczenia: 8 – mieszkanie; 9 – balkon; 10 – apartament; 11 – taras na dachu

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Przekrój przez balkon

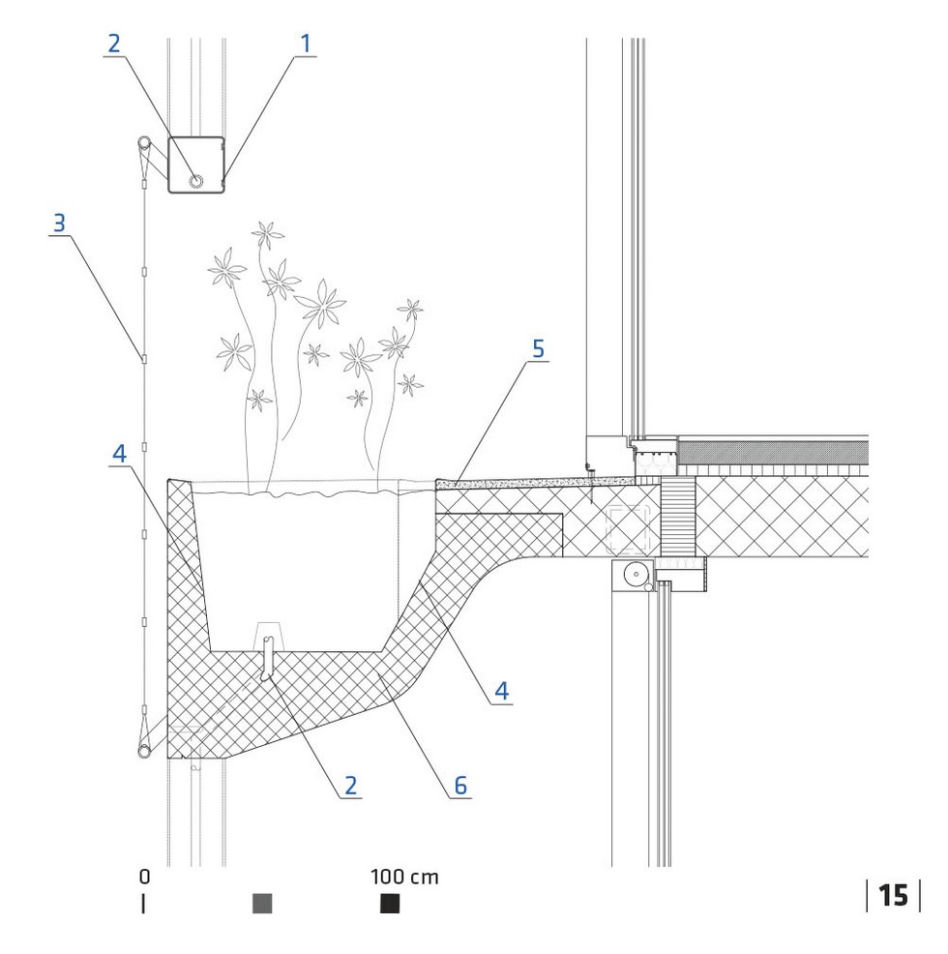

Przekrój przez balkon. Oznaczenia: 1 – profil walcowany 20 x 20 cm; 2 – profil rurowy, śr. 4 cm; 3 – siatka ze stali chromowanej (oczka o śr. 8 cm); 4 – ścianka donicy – beton utwardzany powierzchniowo, kontrspadek w kierunku wnętrza donicy; 5 – płyta betonowa ze spadkiem wylewana na miejscu; 6 – żelbetowy element prefabrykowany z betonu eksponowanego, powierzchniowo hydrofobizowanego, odwodnienie poprzez rury zatopione w prefabrykacie

Źródło: Archiwum serwisu

Rozwiń

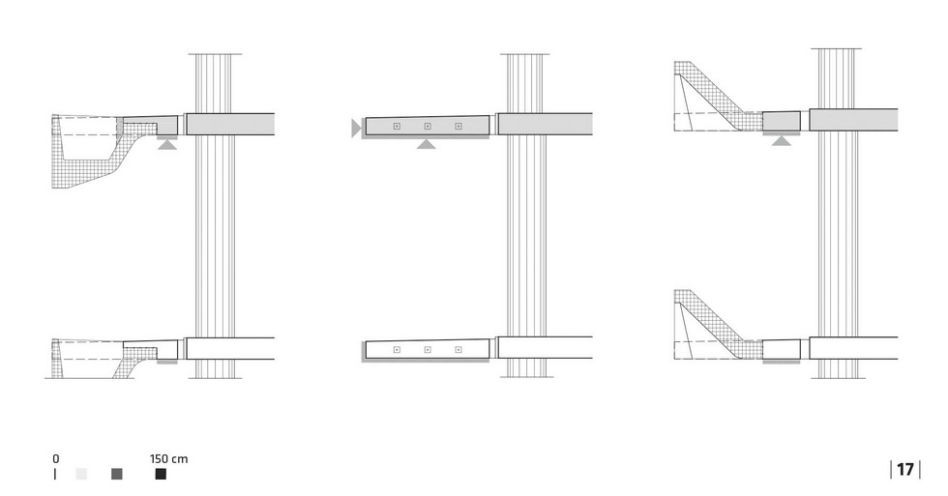

Garden Tower. Przekroje przez fragmenty balkonów

Przekroje przez fragmenty balkonów

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Przekrój przez elewację

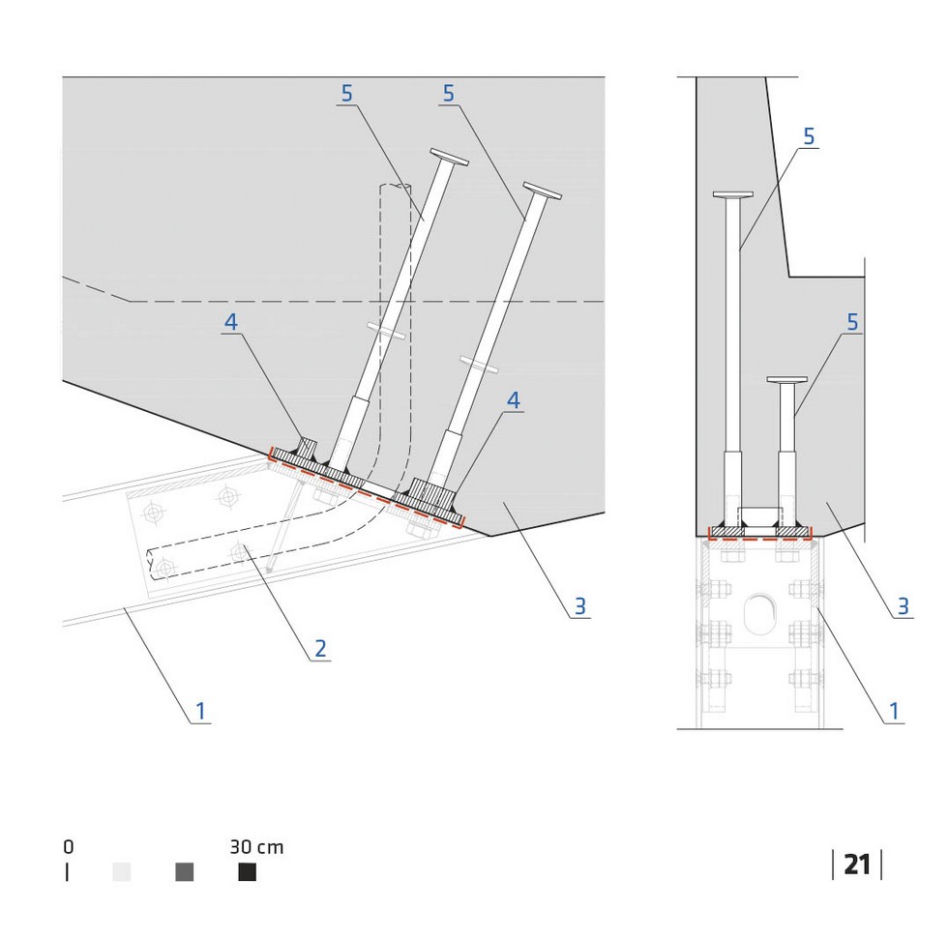

Przekrój przez elewację ze stalowymi cięgnami z odwodnieniem, na których zawieszona jest chromowana siatka elewacyjna. Oznaczenia: 1 – stalowe cięgno; 2 – odwodnienie zatopione w prefabrykacie; 3 – ściana; 4 – śruby; 5 – kotwy

Źródło: Archiwum serwisu

Rozwiń

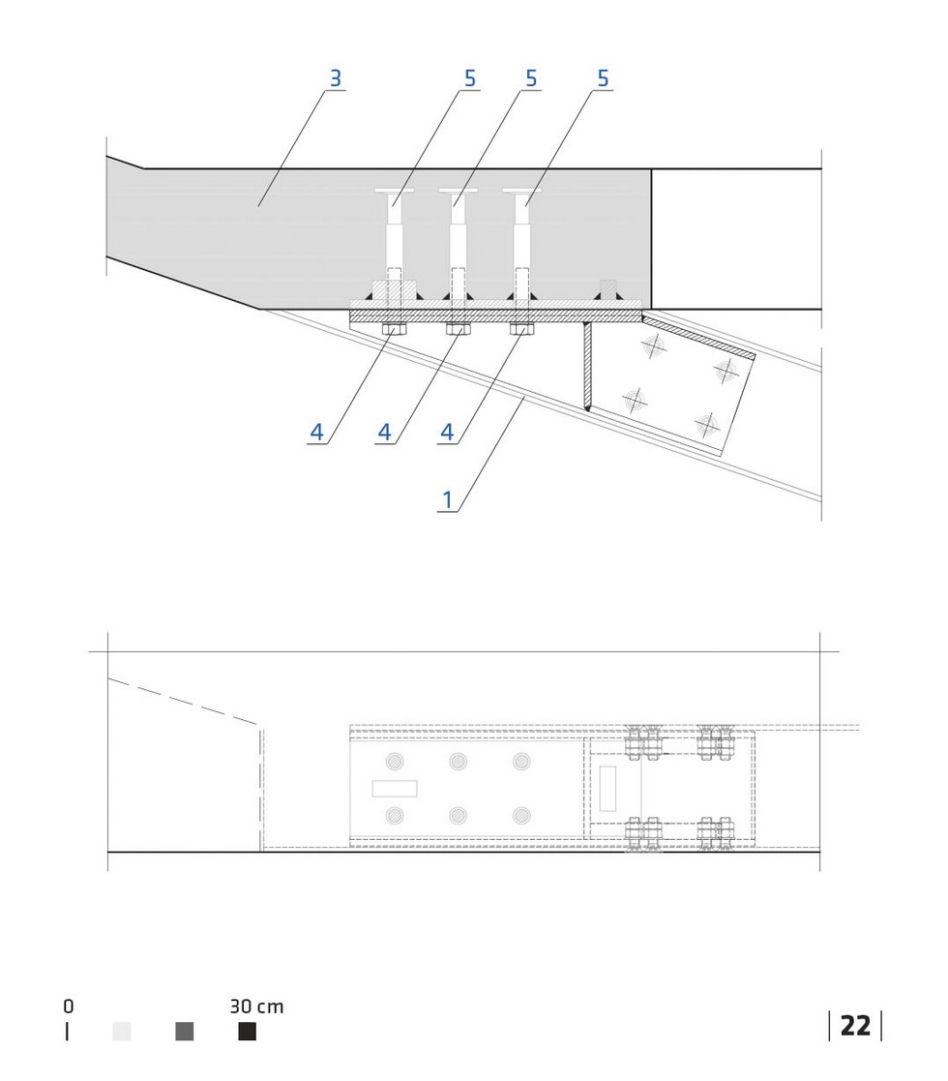

Garden Tower. Detal

Przekrój przez elewację ze stalowymi cięgnami z odwodnieniem, na których zawieszona jest chromowana siatka elewacyjna. Oznaczenia: 1 – stalowe cięgno; 3 – ściana; 4 – śruby; 5 – kotwy

Źródło: Archiwum serwisu

Rozwiń

Garden Tower. Wysunięte płyty balkonowe

Charakterystycznym elementem budynku są wspornikowo wysunięte płyty balkonowe z rozciągniętą pomiędzy nimi stalową siatką, po której pną się rośliny. Fot. Daniela & Tonatiuh

Źródło: Archiwum serwisu

Rozwiń
