Montaż konstrukcji stalowej w Warszawie, na rogu Chłodnej i Żelaznej pomiędzy budynkiem powojennego punktowca i pożydowską kamienicą. Fot. Piotr Zbierajewski
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

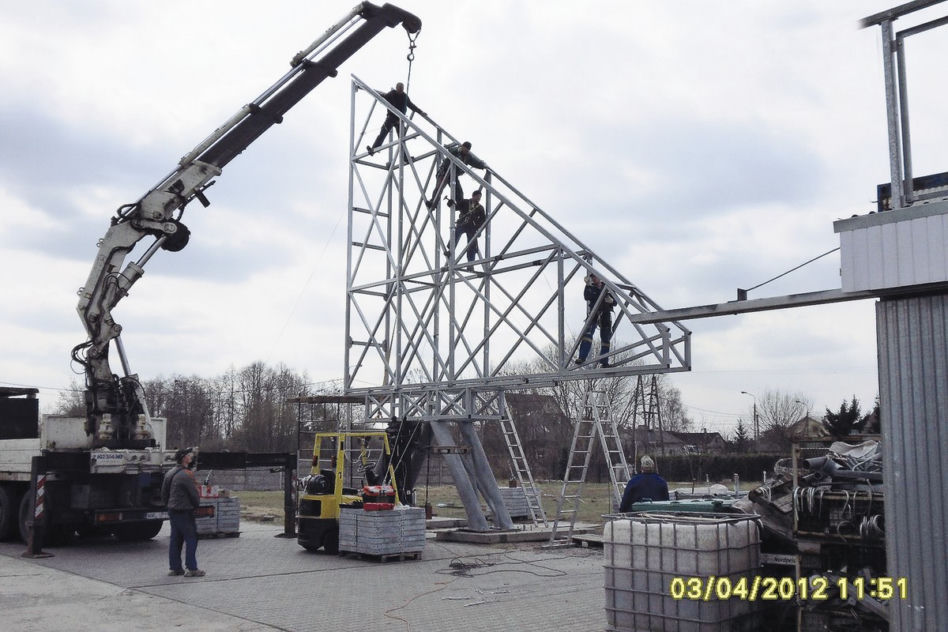

Konstrukcja stalowa najpierw została złożona na placu w Wołominie, a po trzech miesiącach zamontowana na miejscu w Warszawie. Fot. Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

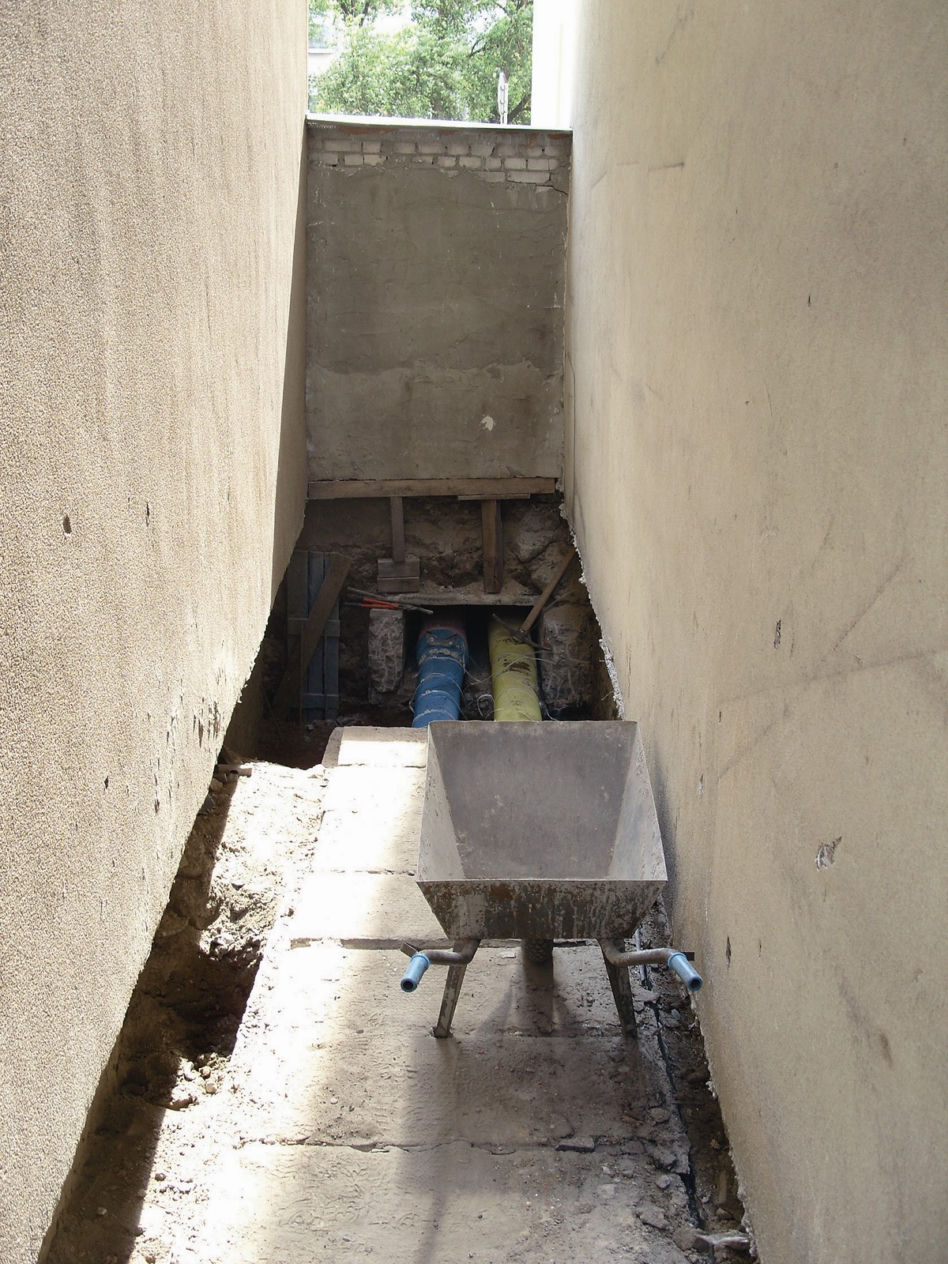

Znajdująca się pod ziemią istniejąca magistrala centralnego ogrzewania. Fot. Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

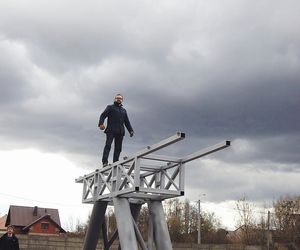

Stalowe nogi wspierające uniesioną na dwa metry nad ziemię kubaturę. Na szczycie konstrukcji autor projektu Jakub Szczęsny. Fot. Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

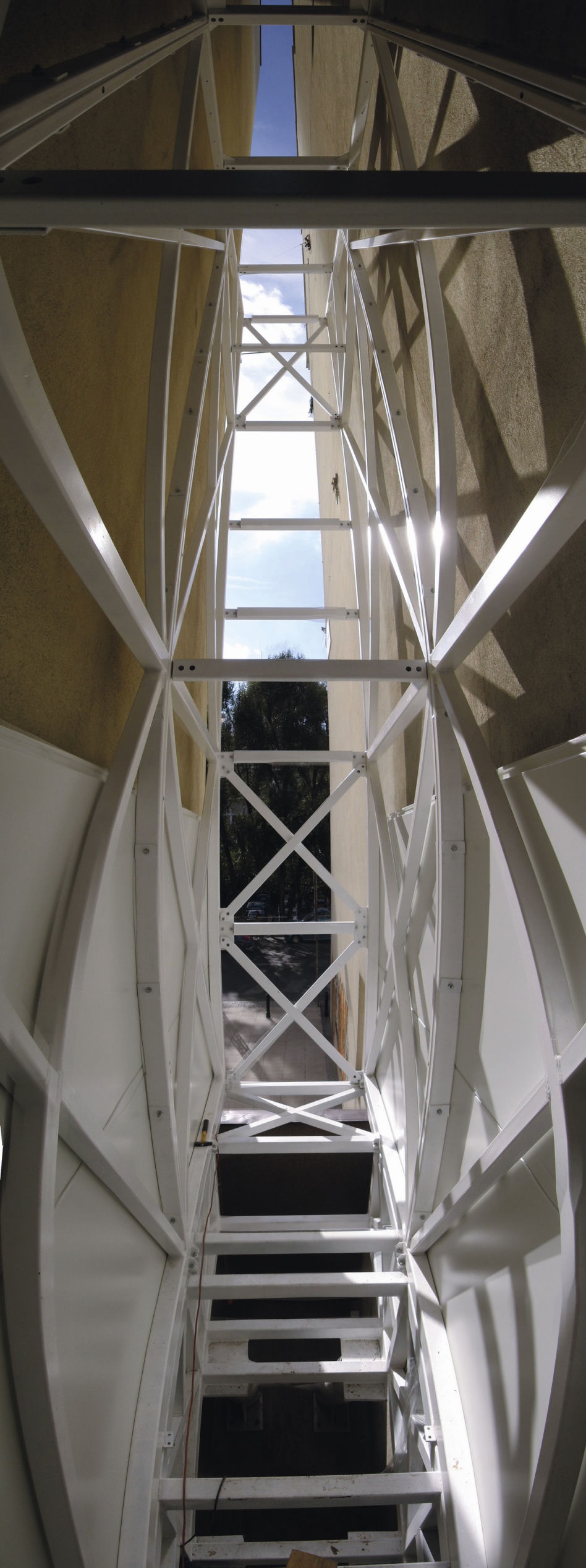

Kolejne etapy montownia stalowej konstrukcji. Fot. Piotr Zbierajewski
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

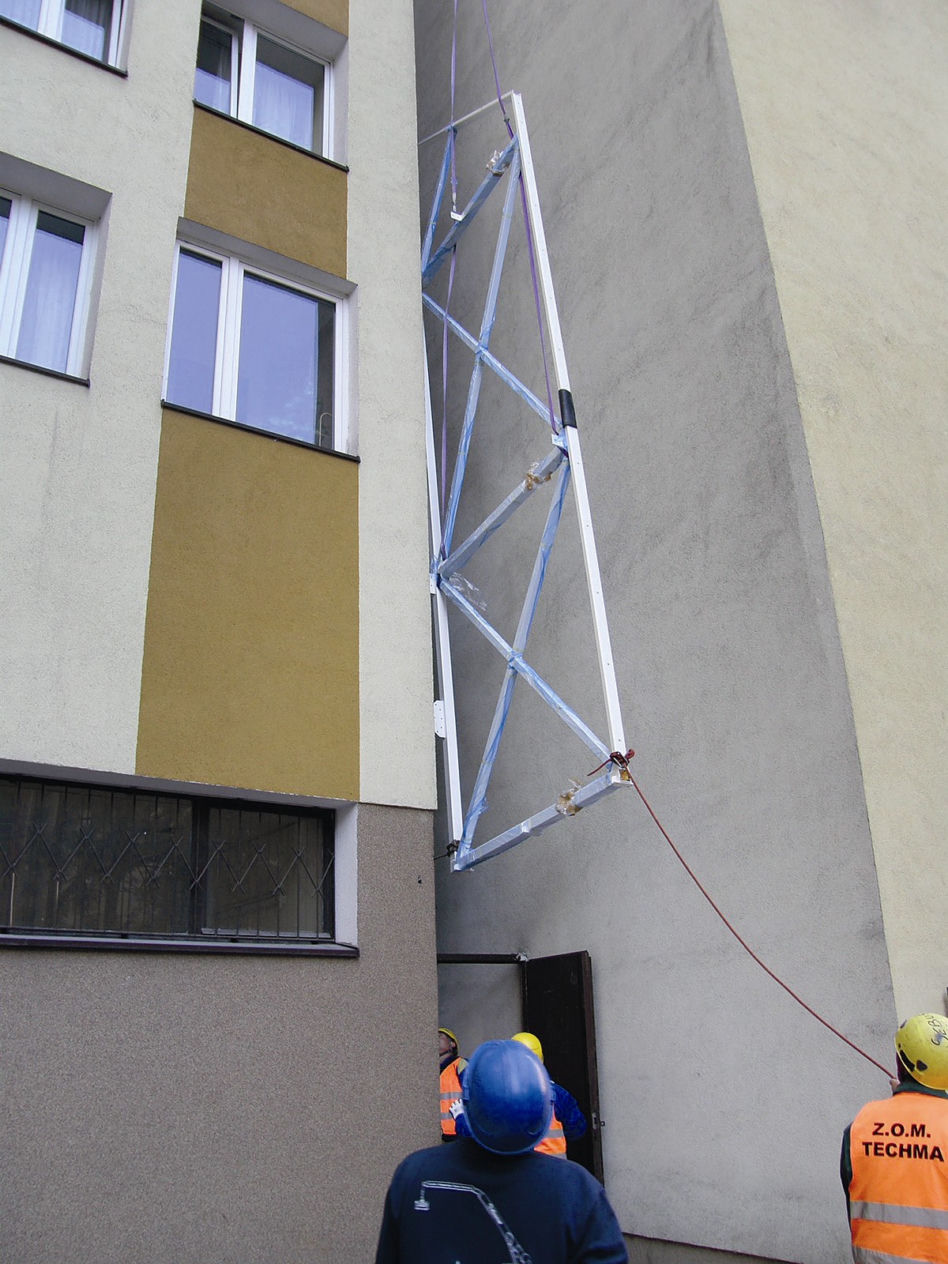

Kolejne etapy montownia stalowej konstrukcji. Fot. Kingspan
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

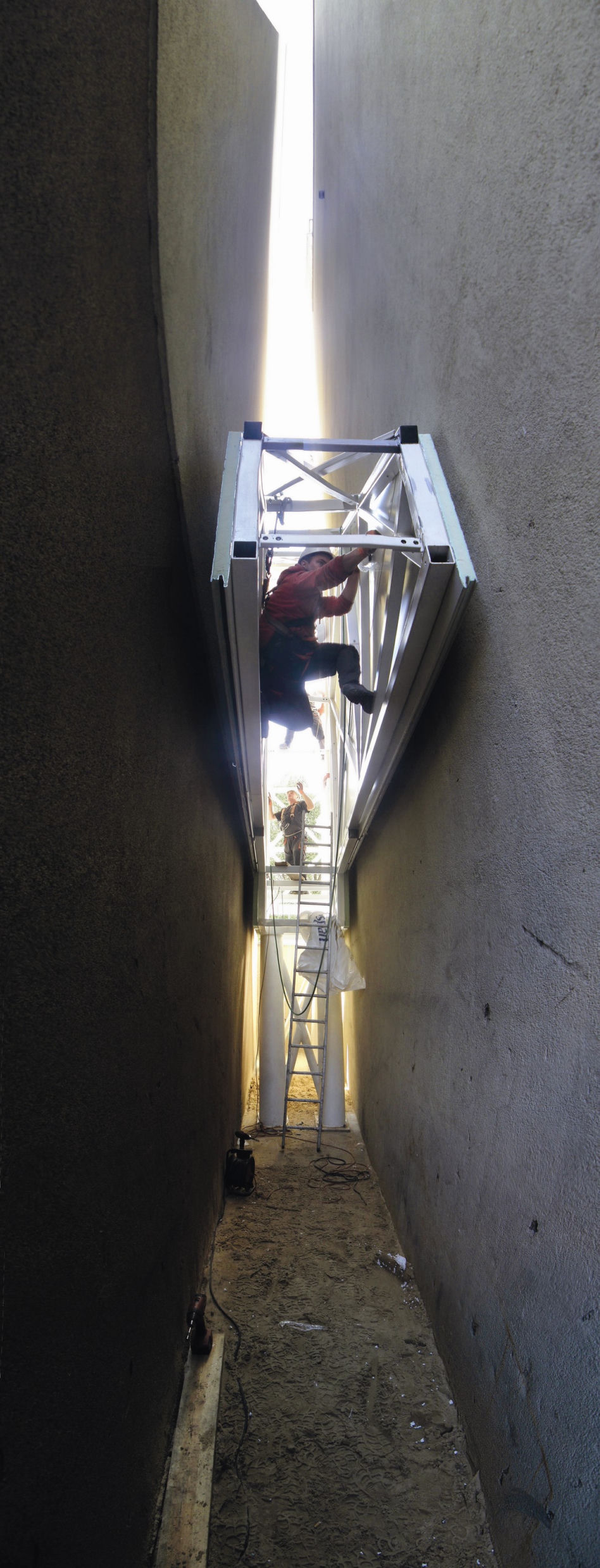

Kolejne etapy montownia stalowej konstrukcji. Fot. Piotr Zbierajewski
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

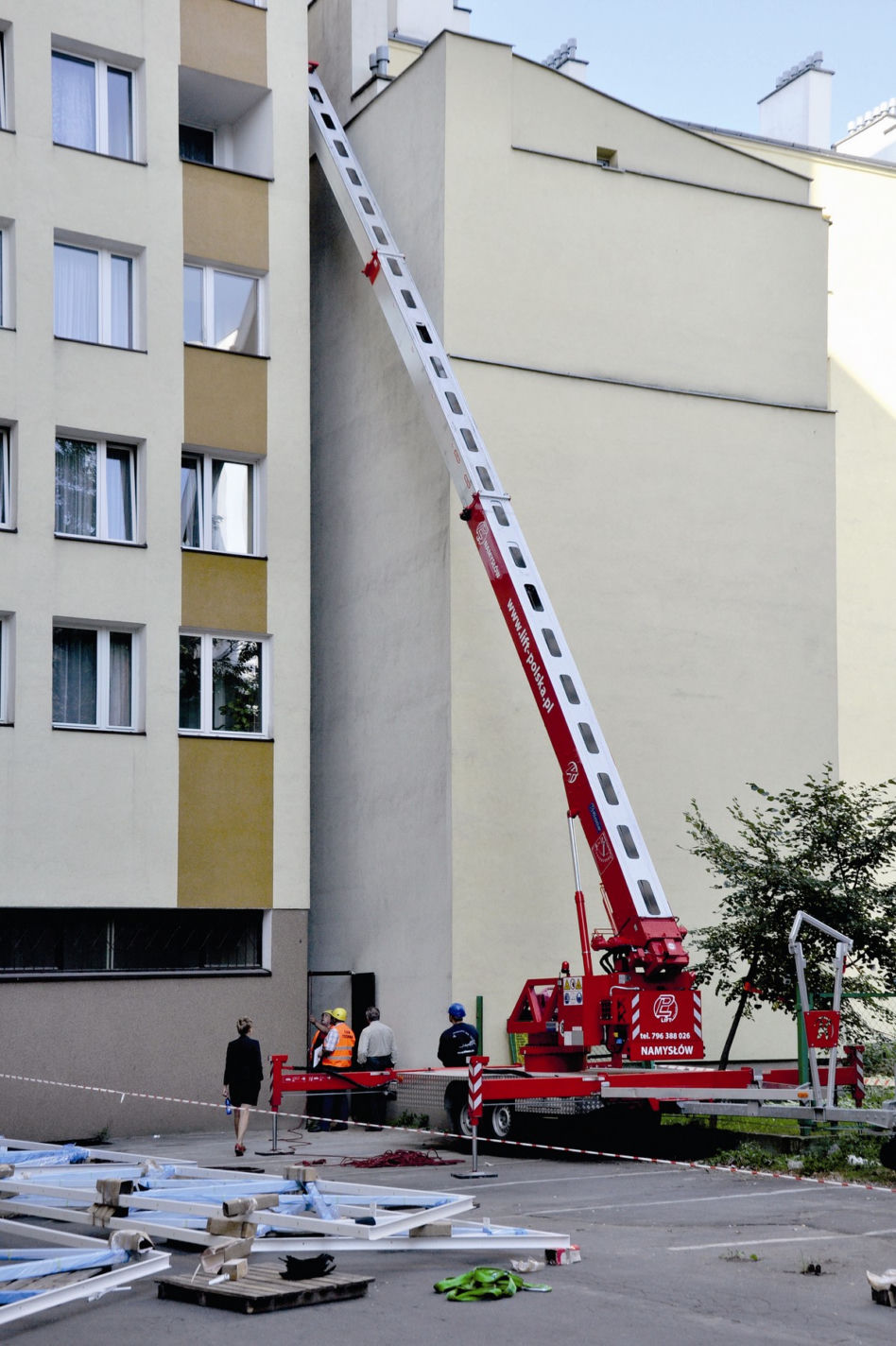

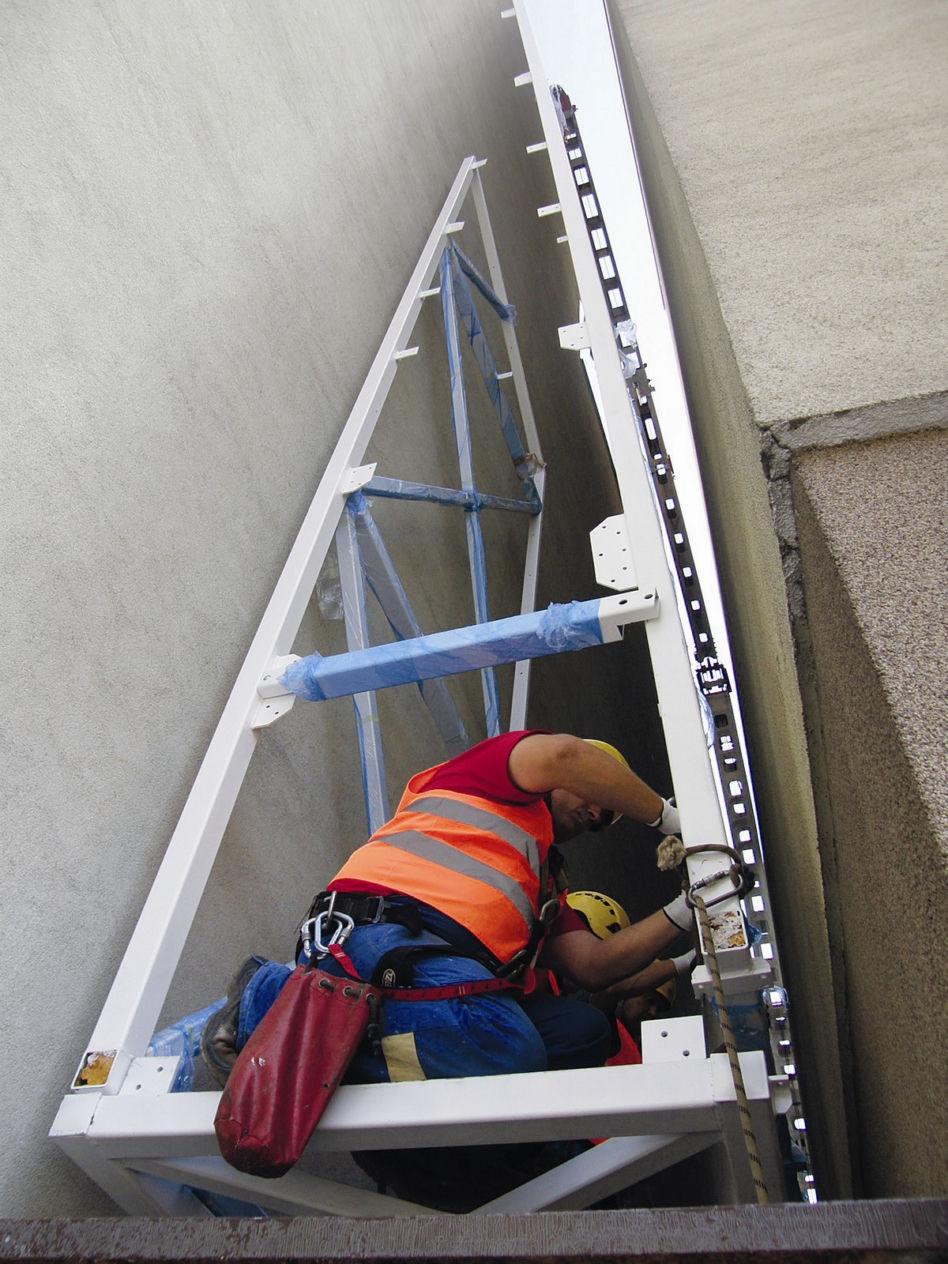

Montaż stalowej konstrukcji już na miejscu odbywał się przy pomocy bardzo wąskiego, aluminiowego dźwigu. Fot. Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

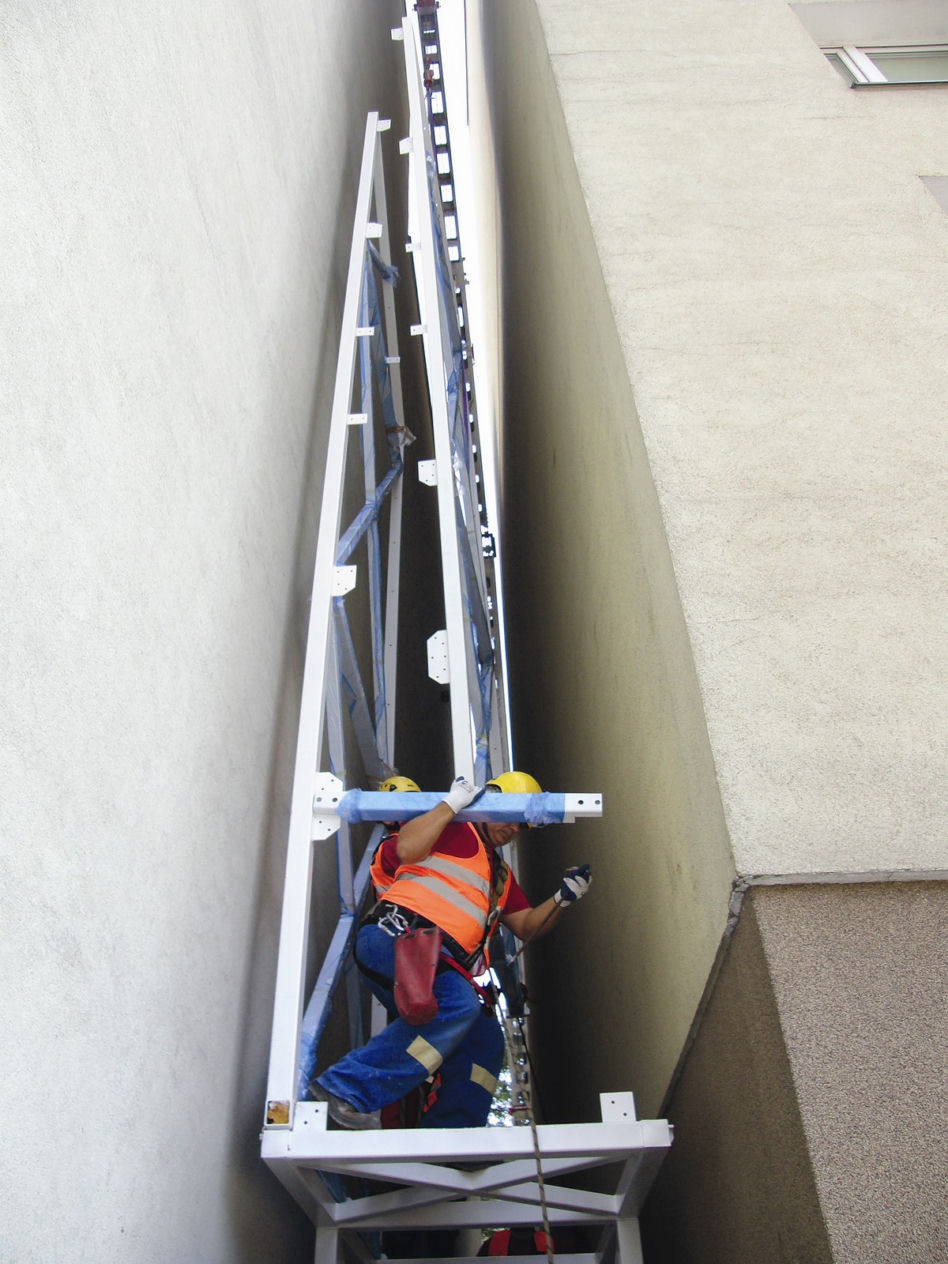

Montaż stalowej konstrukcji już na miejscu odbywał się przy pomocy bardzo wąskiego, aluminiowego dźwigu. Fot. Simone de Jacobis
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

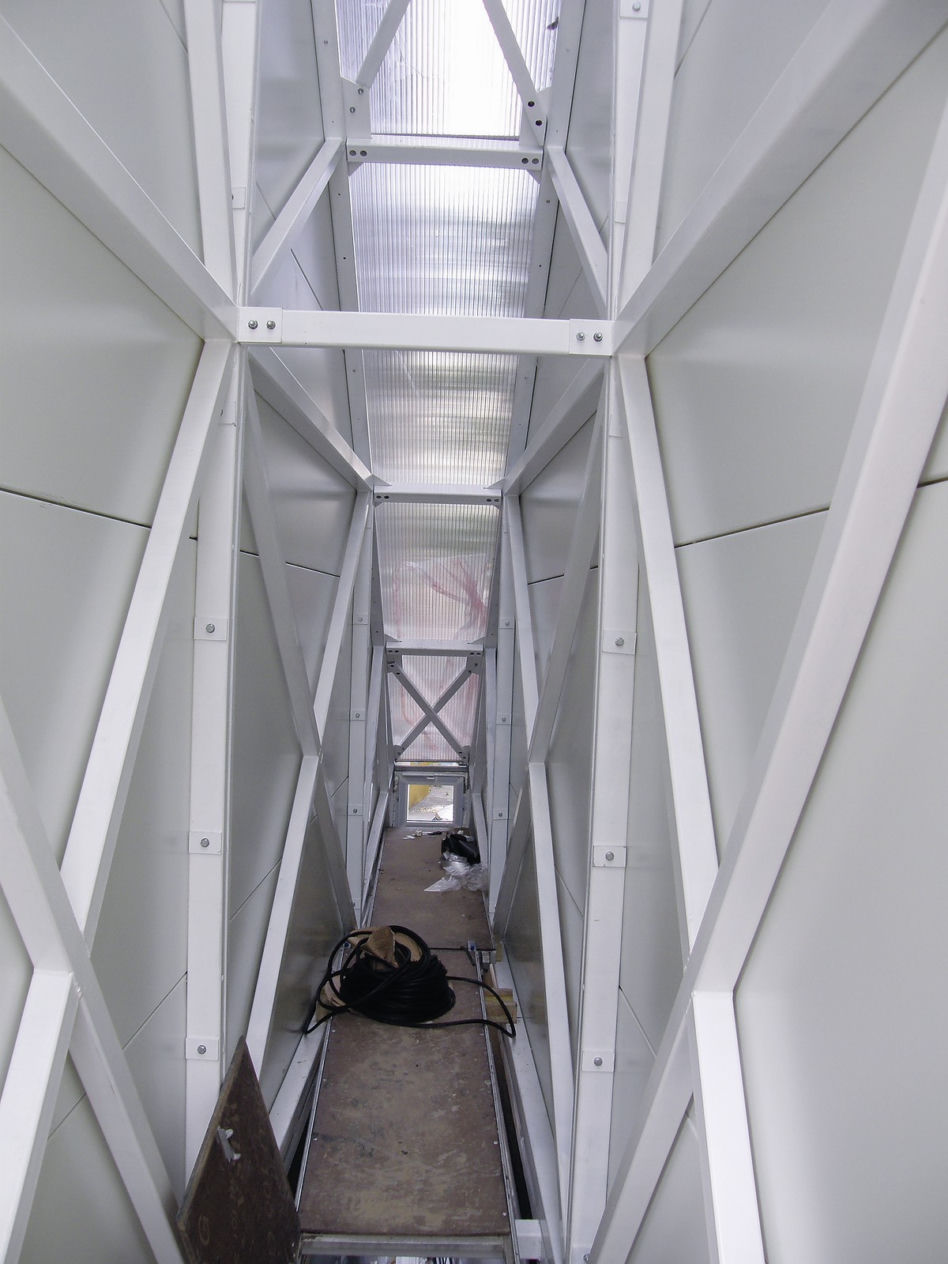

Montaż ścian bocznych składających się z paneli firmy Kingspan z rdzeniem z poliuretanu o grubości 5 cm. Fot. Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

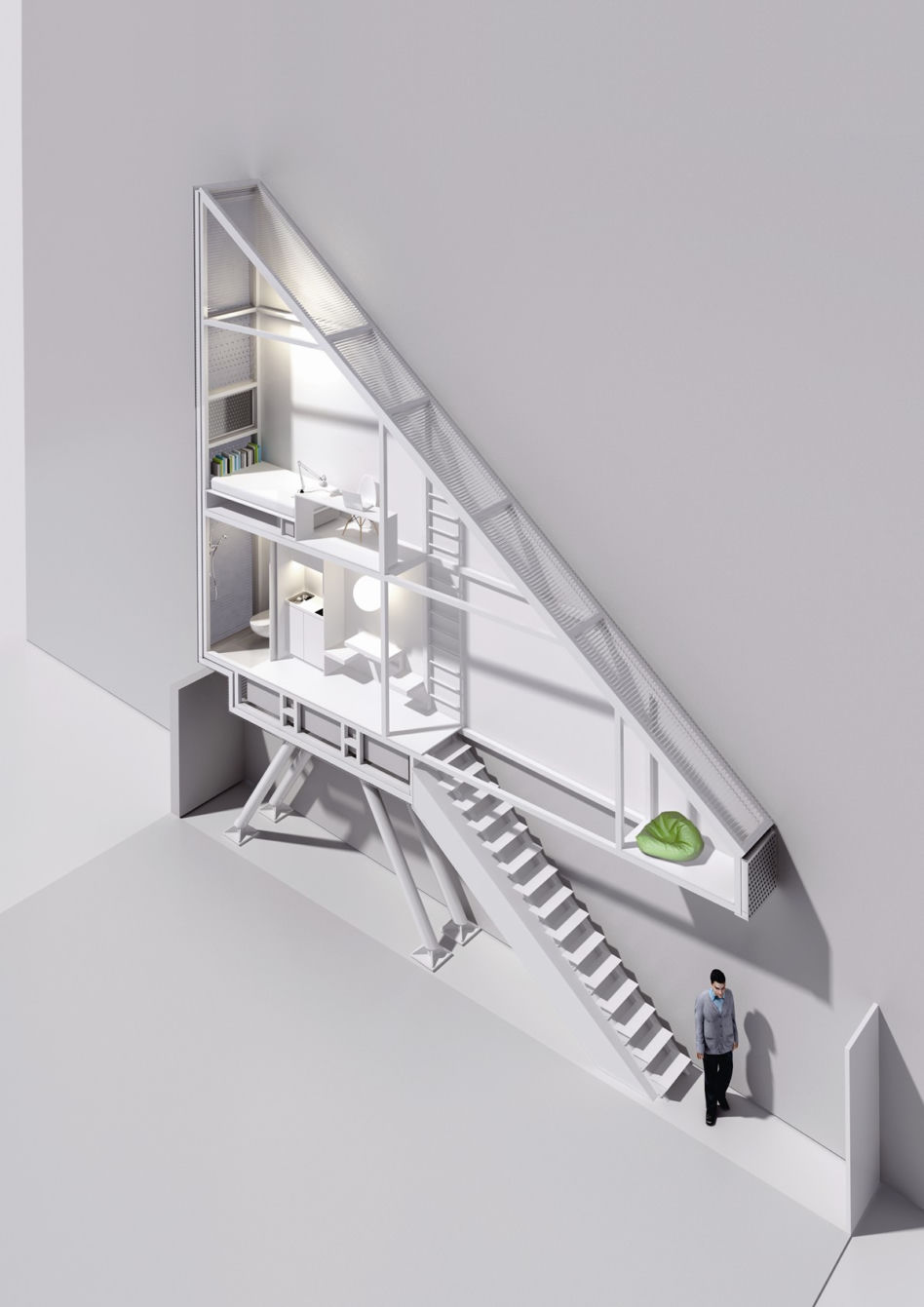

Wizualizacja wnętrza Domu Kereta. Autorzy: Centrala
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

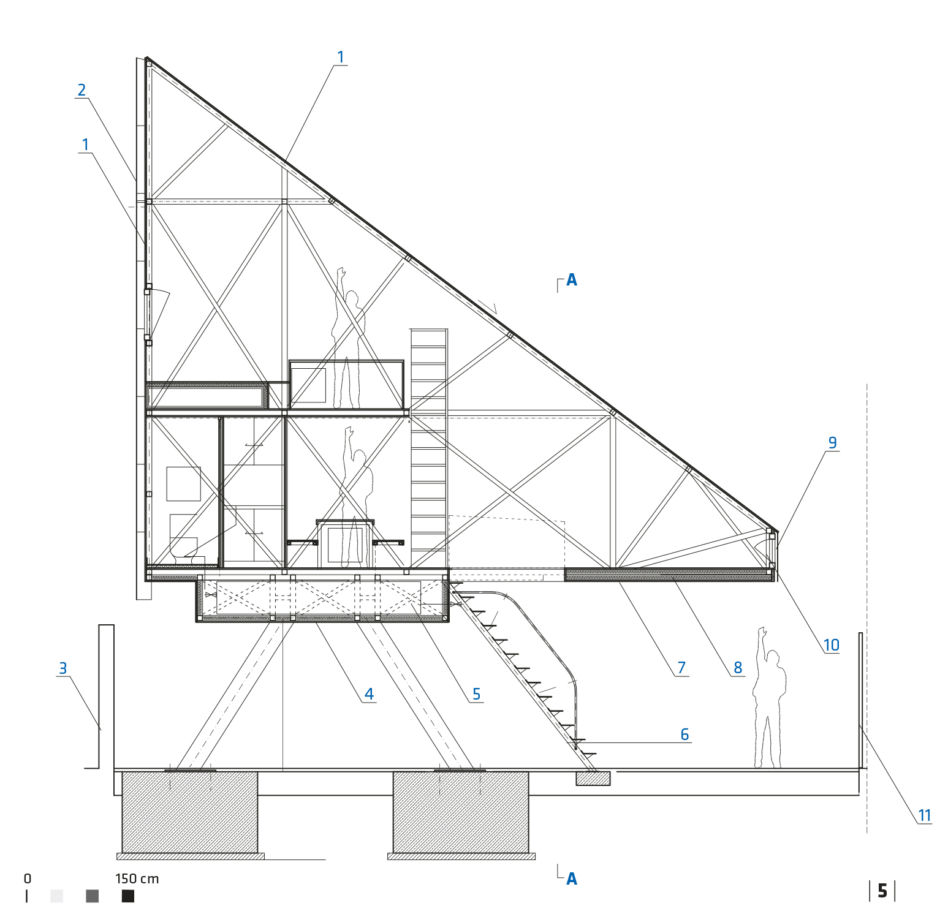

Przekrój podłużny. Oznaczenia: 1 – poliwęglan kanalikowy 5- komorowy, gr. 20 mm; 2 – panel ze stali nierdzewnej perforowany na dystansach; 3 – istniejąca ściana murowana; 4 – obudowa podniebienia, gr. 20 mm; 5 – zbiornik na nieczystości; 6 – schody młynarskie; 7 – cięgno zwodzenia; 8 – izolacja z wełny mineralnej, gr. 80-160 mm ; 9 – panel stalowy z perforacją; 10 – okno; 11 – istniejące drzwi stalowe
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

Przekrój poprzeczny A-A
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

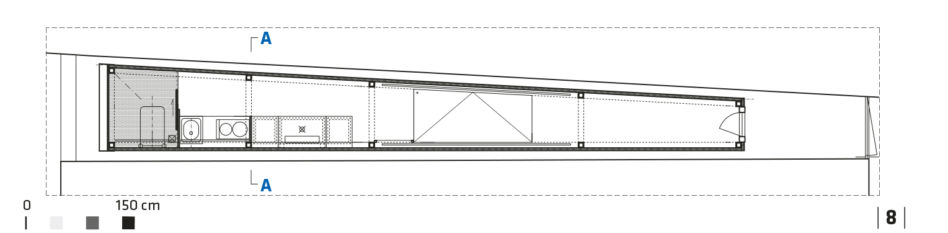

Rzut parteru
Źródło: Archiwum serwisu
Rozwiń
Dom Kereta - konstrukcja najwęższego domu

Dom Kereta - konstrukcja najwęższego domu

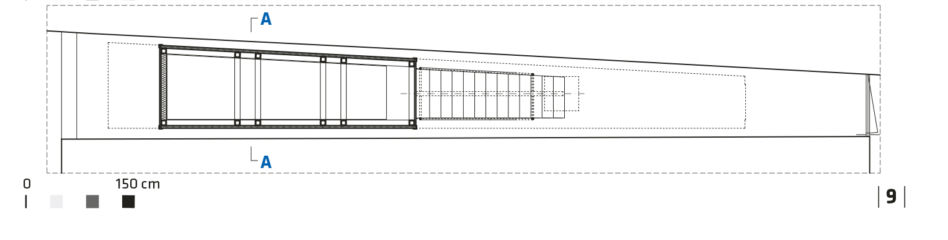

Przekrój poziomy przez cokół szamba
