Filharmonia w Hamburgu
Filharmonia w Hamburgu. Zdjęcia dzięki uprzejmości: Herzog & De Meuron i Elbphilharmonie Hamburg

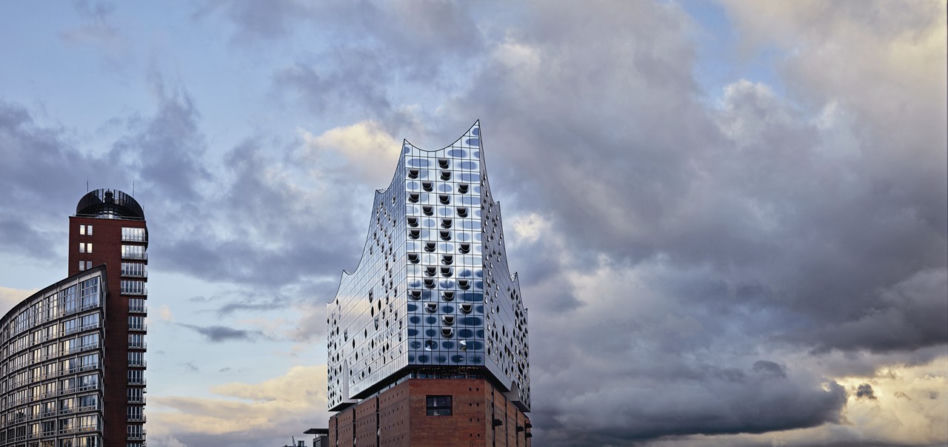

Filharmonia w Hamburgu. Bryła
Charakterystyczna szklana bryła oparta na istniejącej, ceglanej kubaturze przypomina statek wpływający do portu. Fot. © Maxim Schulz
foto: Archiwum Architektury

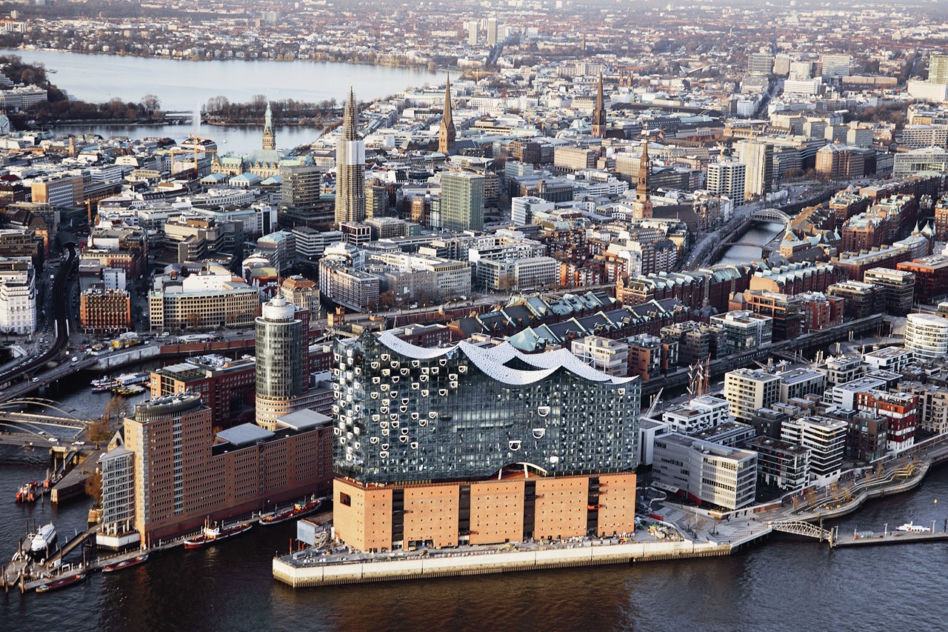

Filharmonia w Hamburgu. Widok z lotu ptaka
Filharmonię zlokalizowano w nowo powstającej dzielnicy HafenCity w centrum Hamburga. W pobliżu znajduje się m.in. zespół zabytkowych spichlerzy oraz biznesowa dzielnica Kontorhausviertel. © Maxim Schulz
foto: Archiwum Architektury

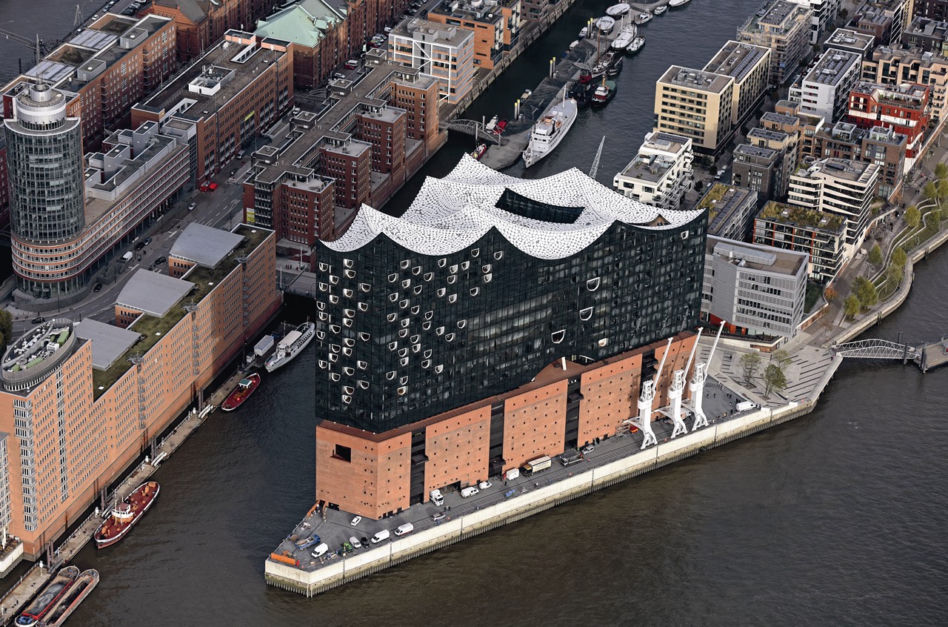

Filharmonia w Hamburgu. Spichlerz
Charakterystyczną, szklaną bryłę wzniesiono na ceglanych murach dawnego spichlerza z lat 60.© Michael Zapf
foto: Archiwum Architektury

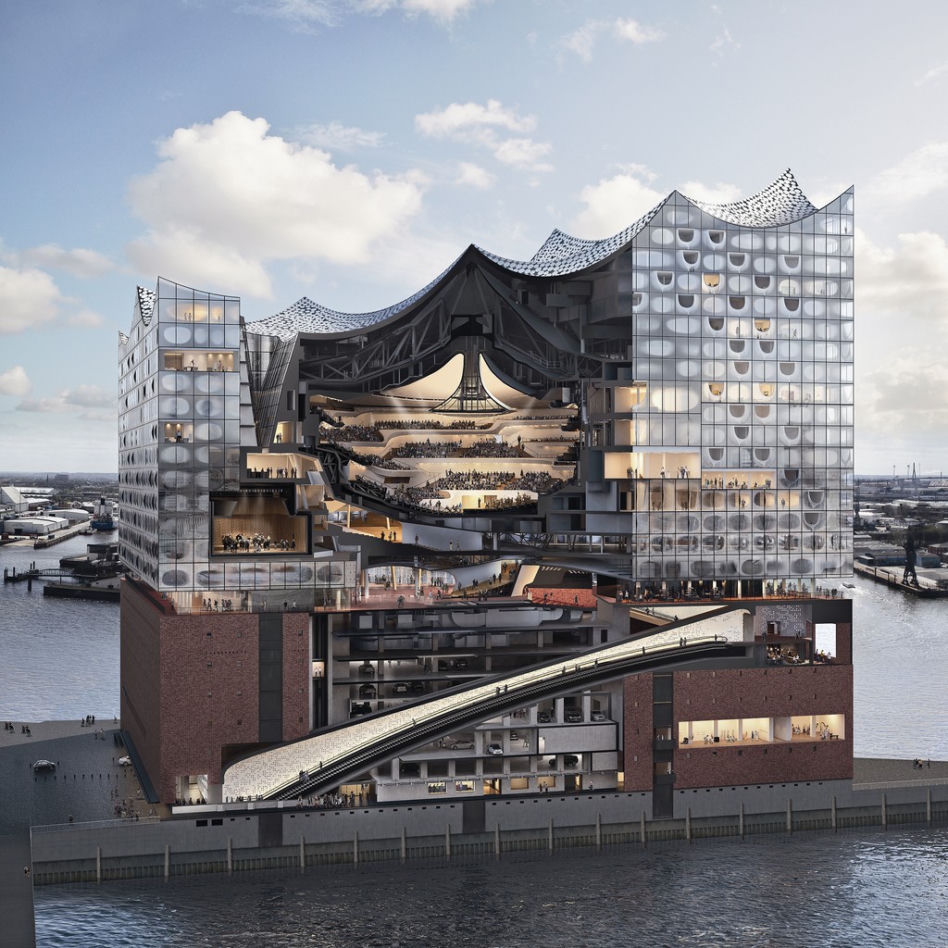

Filharmonia w Hamburgu. Schemat
Schemat funkcjonalny filharmonii w Hamburgu. Oznaczenia: 1 – spichlerz Kaispeicher; 2 – schody ruchome; 3 – parking; 4 – Kaistudio; 5 – plac; 6 – sala kameralna; 7 – sala główna; 8 – plafon; 9 – organy; 10 – część gastronomiczna; 11 – hotel; 12 – apartamenty. Il. © Herzog & De Meuron
foto: Archiwum Architektury

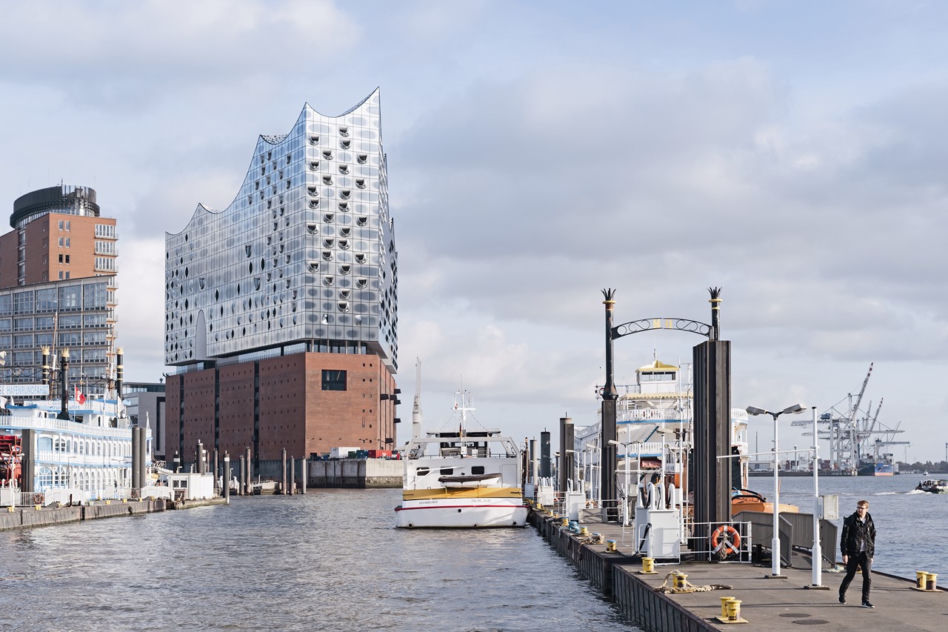

Filharmonia w Hamburgu. Widok od strony północno-zachodniej
Filharmonia w Hamburgu. Widok od strony północno-zachodniej. Fot. © Iwan Baan
foto: Archiwum Architektury

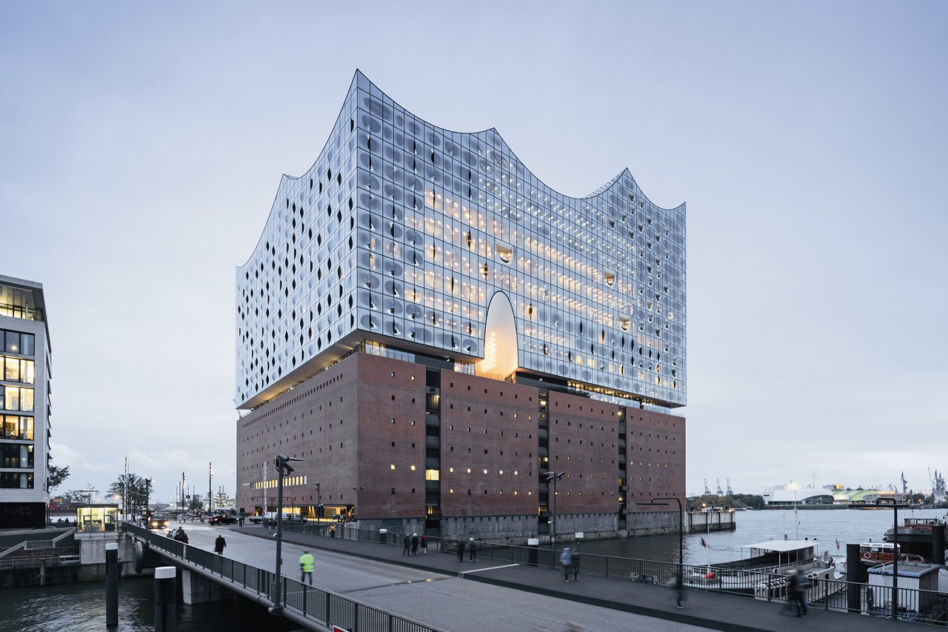

Filharmonia w Hamburgu. Widok od strony północno-wschodniej. Fot. © Iwan Baan
Filharmonia w Hamburgu. Widok od strony północno-wschodniej. Fot. © Iwan Baan
foto: Archiwum Architektury
Filharmonia w Hamburgu. W porcie
Filharmonia w Hamburgu. Budynek mieści się na wysuniętym cyplu w porcie hamburskim. Fot. © Iwan Baan
foto: Archiwum Architektury
Szklaną fasadę wykonano ze 1100 zestawów o szerokości 4-5 m
Szklaną fasadę wykonano ze 1100 zestawów o szerokości 4-5 m i wysokości ponad 3 m. Każdy ma niepowtarzalną geometrię – część z nich jest wybrzuszona lub wgłębiona. Fot. © Maxim Schulz
foto: Archiwum Architektury

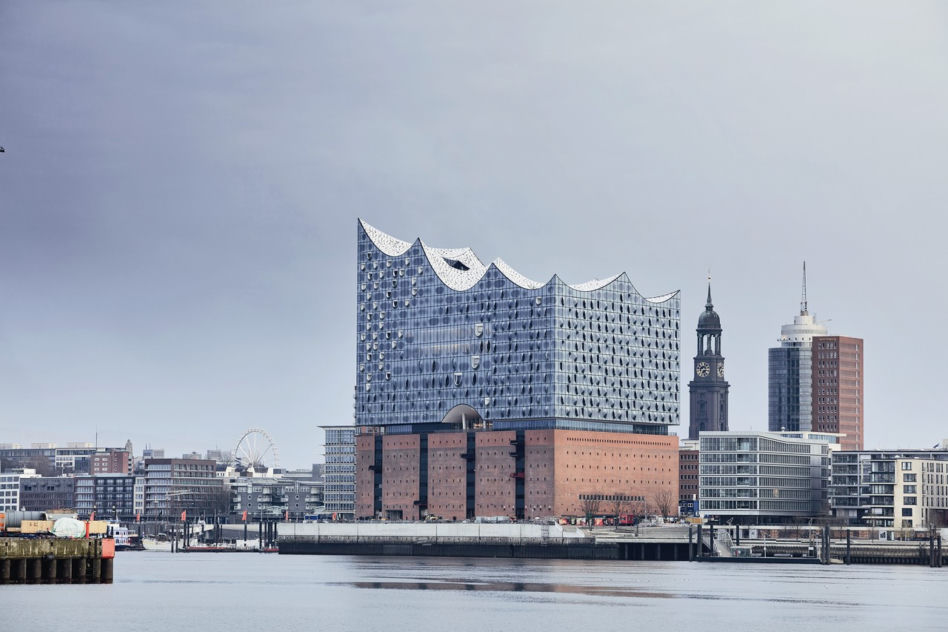

Filharmonia w Hamburgu. Widok od strony południowo-wschodniej
Filharmonia w Hamburgu. Widok od strony południowo-wschodniej. Fot.© Maxim Schulz
foto: Archiwum Architektury

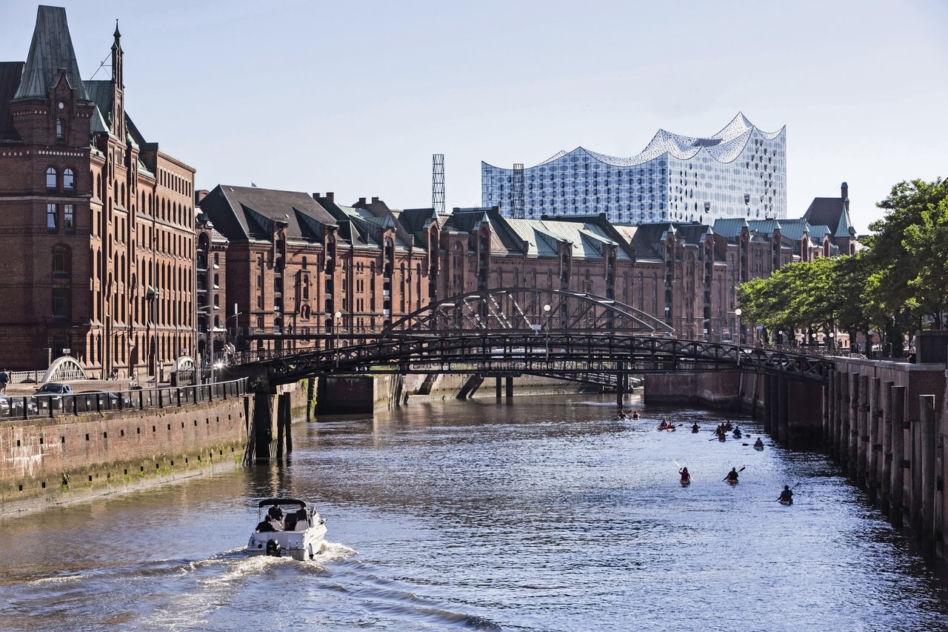

Filharmonia w Hamburgu od strony kanału
Widok od strony kanału wpływającego do Łaby – po lewej przyportowe zabudowania powstałe na przełomie XIX i XX wieku. – © Jorg Modrow / www.mediaserver.hamburg.de
foto: Archiwum Architektury
Filharmonia w Hamburgu. Panorama
Szklana kubatura filharmonii w najwyższym punkcie osiąga 110 m, górując ponad miastem. – © Jorg Modrow / www.mediaserver.hamburg.de
foto: Archiwum Architektury

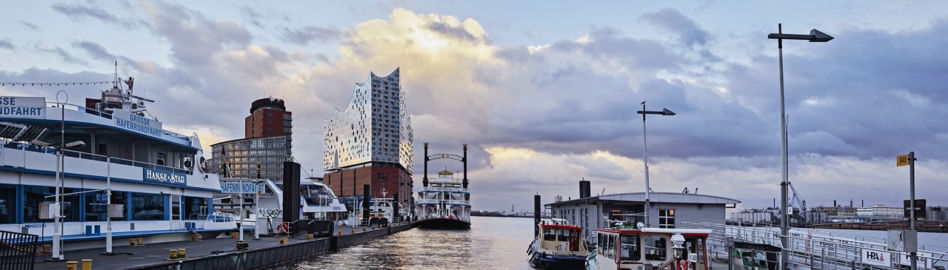

Filharmonia w Hamburgu na cyplu
Filharmonia w Hamburgu. Budynek mieści się na wysuniętym cyplu w porcie hamburskim. Fot. © Maxim Schulz
foto: Archiwum Architektury

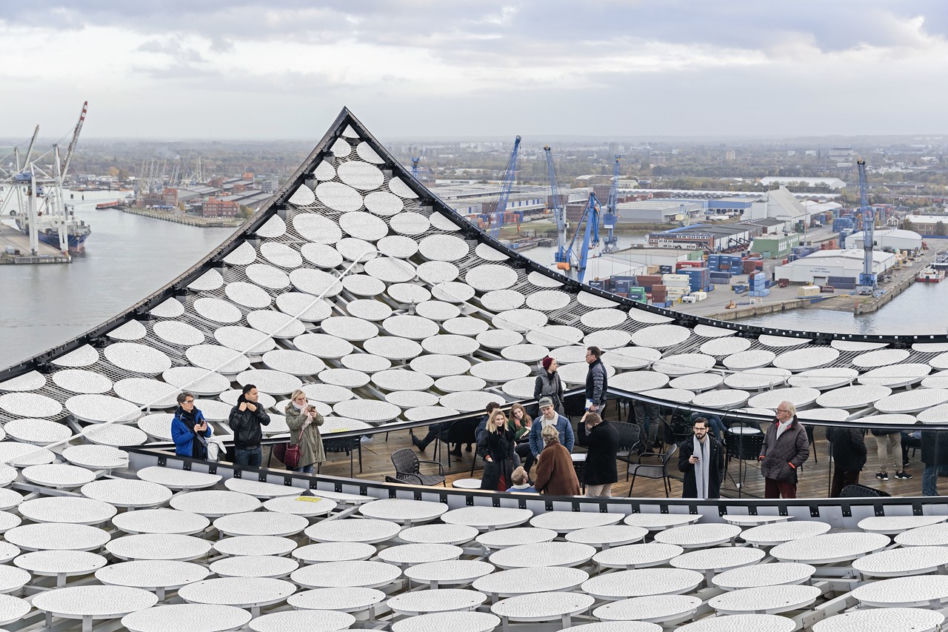

Taras widokowy na dachu. Fot. © Iwan Baan
Taras widokowy na dachu. Fot. © Iwan Baan
foto: Archiwum Architektury
Moduł obudowy loggii (szklenie pojedyncze) – typ 2
Moduł obudowy loggii (szklenie pojedyncze) – typ 2 wykonany z żywicy zbrojonej włóknem szklanym. © Herzog & De Meuron
foto: Archiwum Architektury
Filharmonia w Hamburgu. Przeszklenia
Nanoszone na szyby kropki bazaltu zapobiegają przegrzewaniu się wnętrza. Aby zoptymalizować lokalizację i zagęszczenie kropek w odniesieniu do rzeczywistej orientacji względem słońca, ich układ na każdym elemencie był ustalany indywidualnie w modelu komputerowym. Fot. © Michael Zapf
foto: Archiwum Architektury

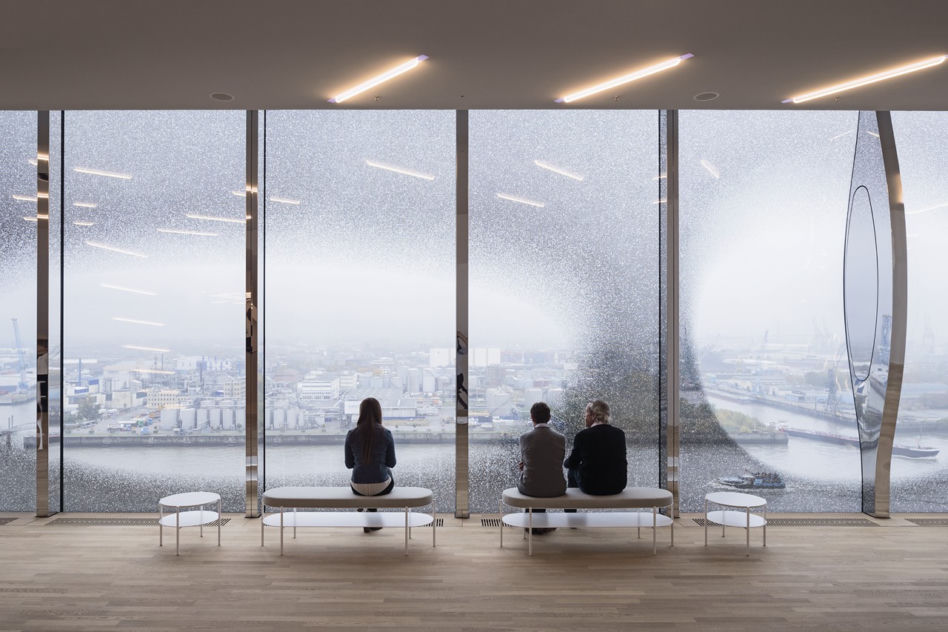

Filharmonia w Hamburgu. Krople bazaltu na szybach
Nanoszone na szyby kropki bazaltu zapobiegają przegrzewaniu się wnętrza. Aby zoptymalizować lokalizację i zagęszczenie kropek w odniesieniu do rzeczywistej orientacji względem słońca, ich układ na każdym elemencie był ustalany indywidualnie w modelu komputerowym. Fot. © Iwan Baan
foto: Archiwum Architektury

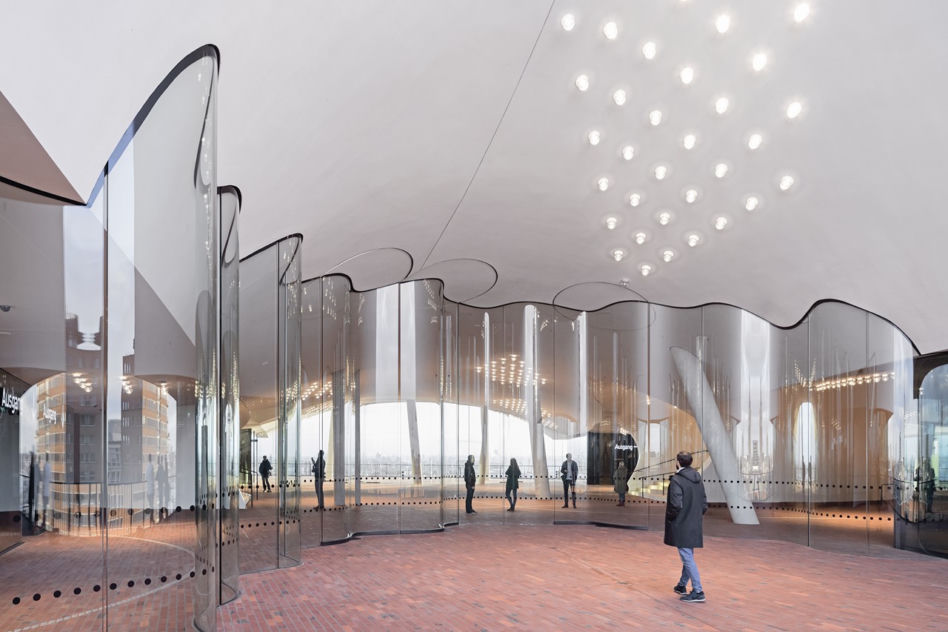

Na dachu historycznego spichlerza, na wysokości 37 metrów, znajduje się ogólnodostępny plac o powierzchni 4000 m2
Na dachu historycznego spichlerza, na wysokości 37 metrów, znajduje się ogólnodostępny plac o powierzchni 4000 m2, z którego rozpościera się widok na wszystkie strony. Fot. © Iwan Baan
foto: Archiwum Architektury
Aby poprawić warunki akustyczne, ściany i sufit wyłożono panelami
Aby poprawić warunki akustyczne, ściany i sufit wyłożono panelami – geometria ich powierzchni odpowiada lokalizacji i orientacji w stosunku do źródła dźwięku. Fot. © Maxim Schulz
foto: Archiwum Architektury

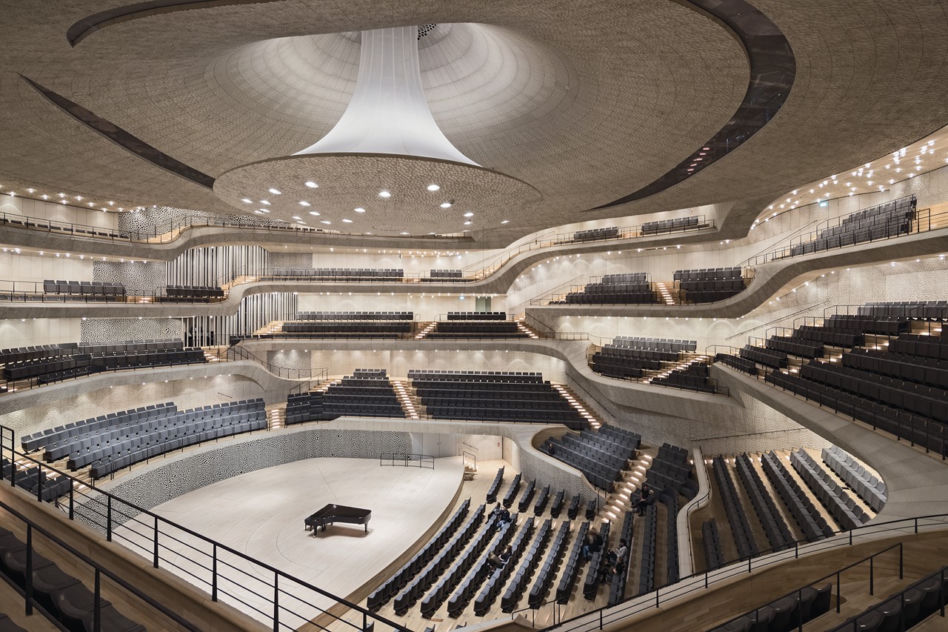

Główna sala koncertowa ma wysokość 25 m, rozpiętość dochodzącą do 50 m i może pomieścić 2100 osób
Główna sala koncertowa ma wysokość 25 m, rozpiętość dochodzącą do 50 m i może pomieścić 2100 osób. Fot. © Iwan Baan
foto: Archiwum Architektury

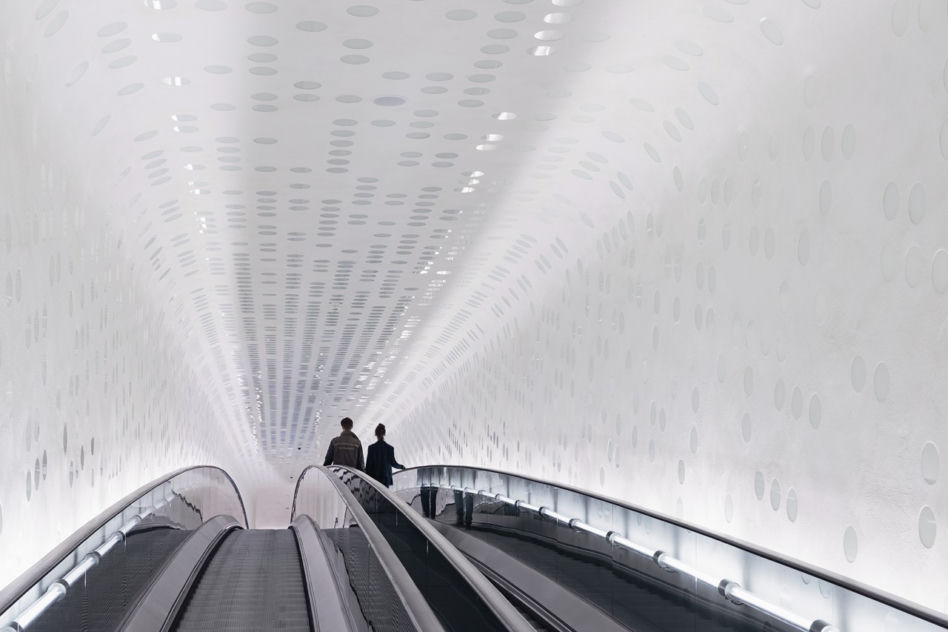

Filharmonia w Hamburgu. Tunel z ruchomym chodnikiem
Tunel z ruchomym chodnikiem o długości 80 m prowadzi odwiedzających z poziomu głównego wejścia na poziom ogólnodostępnego placu z punktem widokowym i wejściem do foyer filharmonii. Fot. © Iwan Baan
foto: Archiwum Architektury
Filharmonia w Hamburgu. Organy
Składające się z 65 piszczałek organy według projektu pracowni Johannes Klais Orgelbau przystosowane są do wykonywania zarówno muzyki XIX-wiecznej, jak i tej współczesnej. Fot. © Michael Zapf
foto: Archiwum Architektury

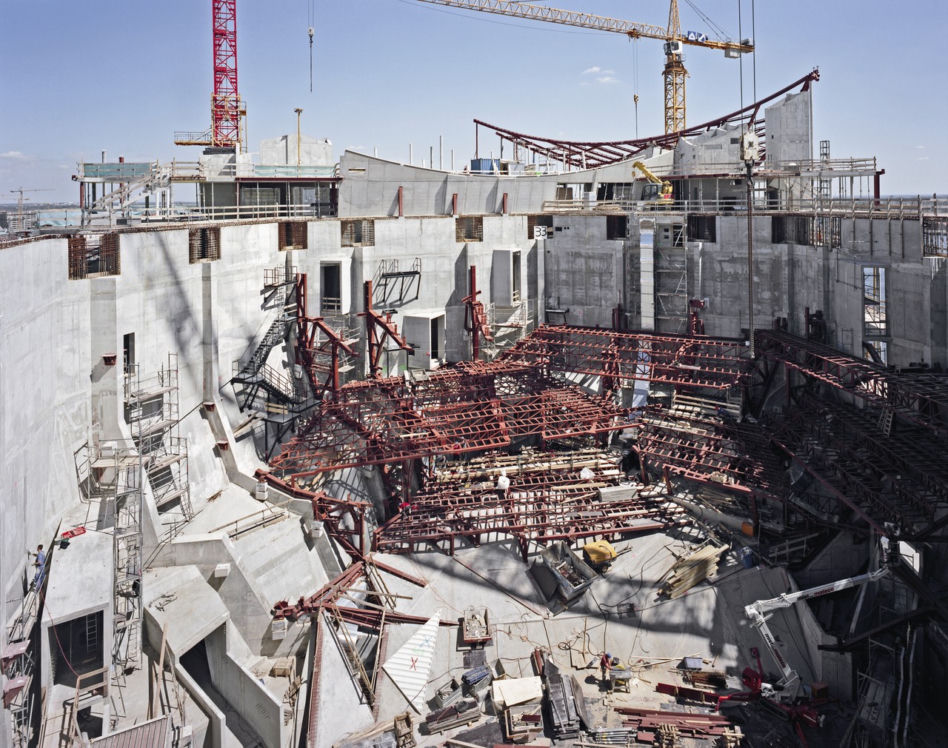

Główna sala w trakcie budowy. © Oliver Heissner
Główna sala w trakcie budowy. © Oliver Heissner
foto: Archiwum Architektury

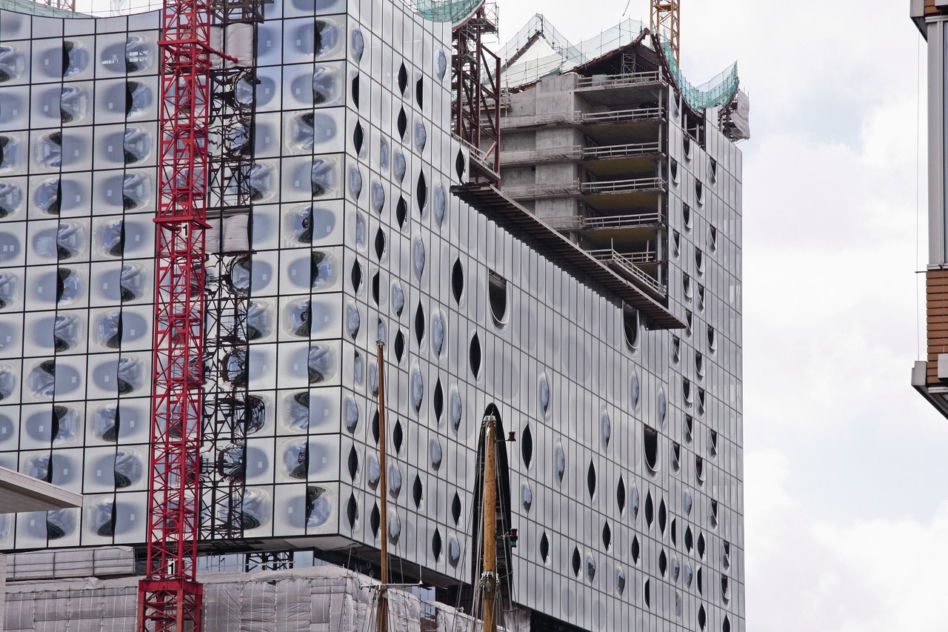

Filharmonia w Hamburgu. Szklana nadbudowa
Szklaną nadbudowę oparto na 1100 istniejących pali oraz 650 nowych, które wbito w podłoże po wyburzeniu wewnętrznej konstrukcji spichlerza. Fot. Anna Żmijewska
foto: Archiwum Architektury

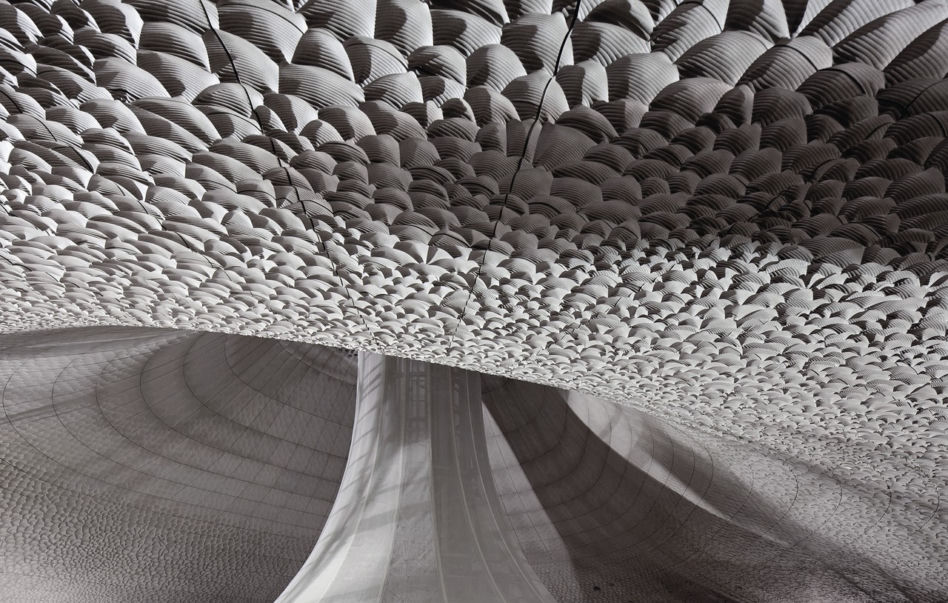

Wnętrze sali (z plafonem) wyłożono specjalnymi panelami
Wnętrze sali (z plafonem) wyłożono specjalnymi panelami z gipsu zmieszanego z papierem pochodzącym z recyklingu i włóknami zbrojącymi. © Oliver Heissner
foto: Archiwum Architektury

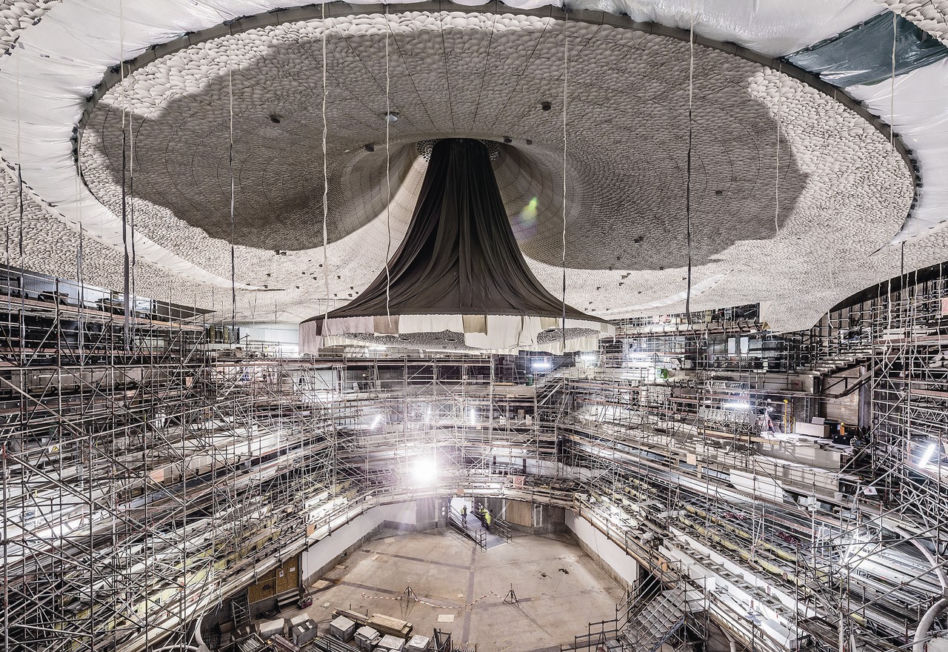

Filharmonia w Hamburgu. Plafon
Wnętrze sali (z plafonem) wyłożono specjalnymi panelami z gipsu zmieszanego z papierem pochodzącym z recyklingu i włóknami zbrojącymi. © Johannes Arlt
foto: Archiwum Architektury

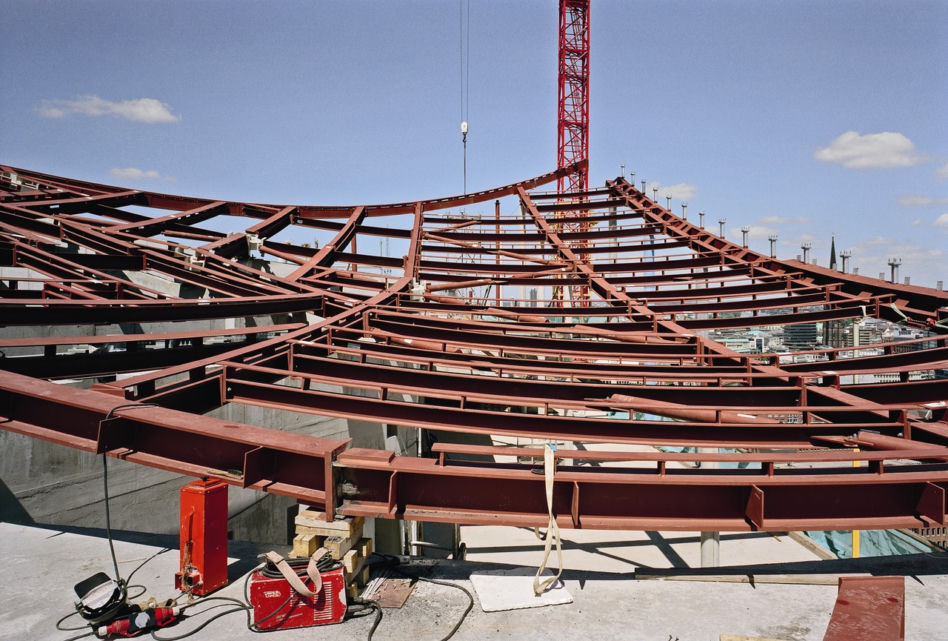

Filharmonia w Hamburgu. Zadaszenie
Oparte na stalowej konstrukcji zadaszenie pokryto perforowanymi panelami z aluminium, o średnicy około 1 m. © Oliver Heissner
foto: Archiwum Architektury

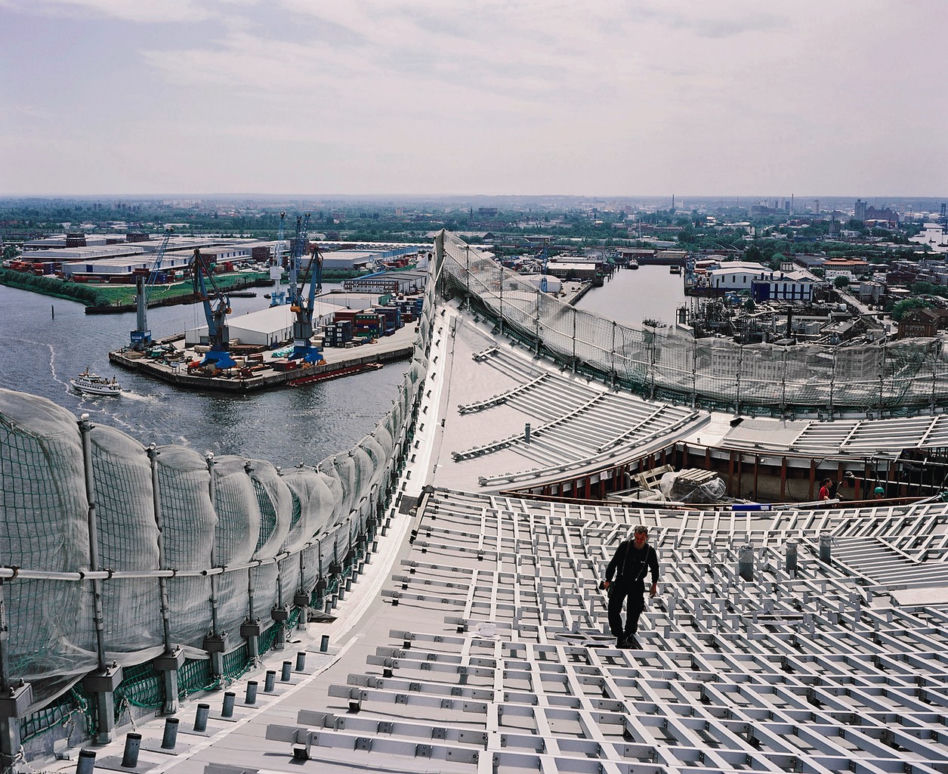

Filharmonia w Hamburgu. Stalowa konstrukcja
Oparte na stalowej konstrukcji zadaszenie pokryto perforowanymi panelami z aluminium, o średnicy około 1 m. © Oliver Heissner
foto: Archiwum Architektury

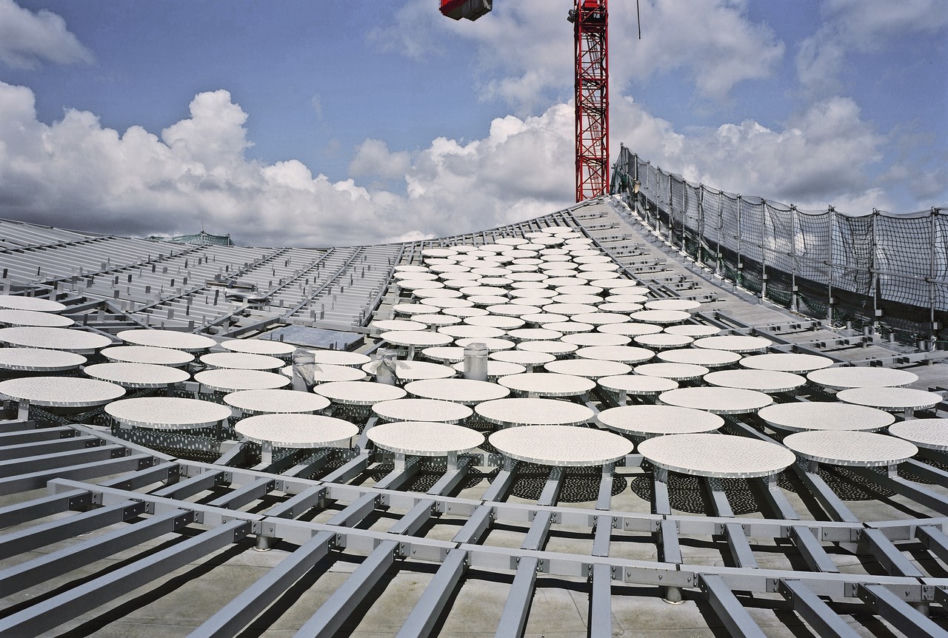

Filharmonia w Hamburgu. Panele
Oparte na stalowej konstrukcji zadaszenie pokryto perforowanymi panelami z aluminium, o średnicy około 1 m. © Oliver Heissner
foto: Archiwum Architektury

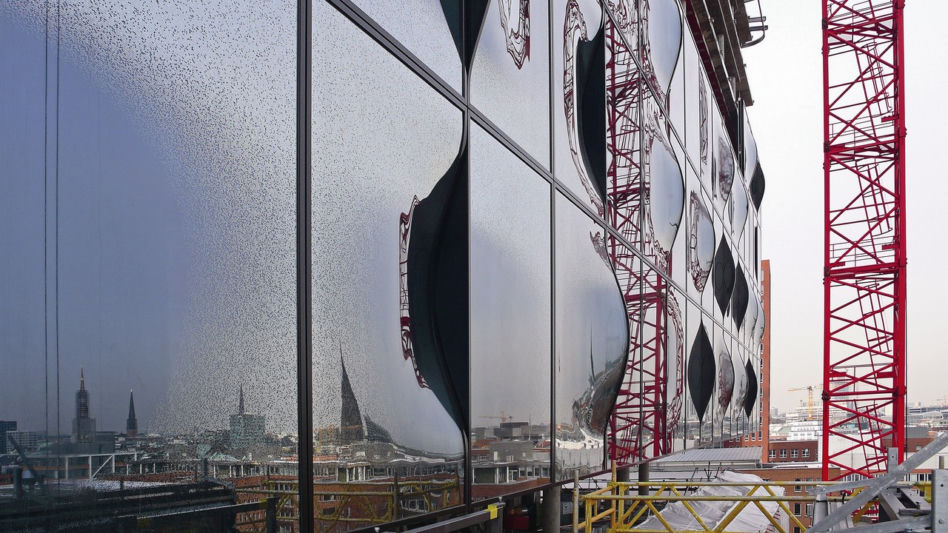

Fasada z modułów elewacyjnych, (szklenie podwójne) – typ 1. Herzog & De Meuron
Fasada z modułów elewacyjnych, (szklenie podwójne) – typ 1. Herzog & De Meuron
foto: Archiwum Architektury

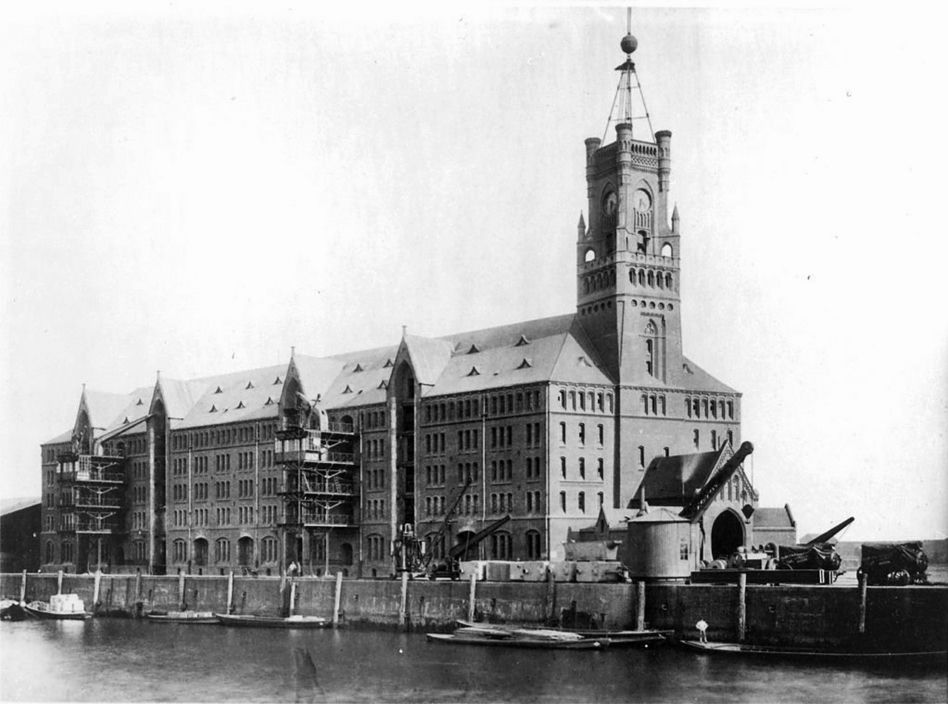

Pierwszy magazyn zbudowany w 1875 roku został zniszczony podczas II wojny światowej
Pierwszy magazyn zbudowany w 1875 roku został zniszczony podczas II wojny światowej, a następnie rozebrany. Fot. Elbphilharmonie Hamburg
foto: Archiwum Architektury

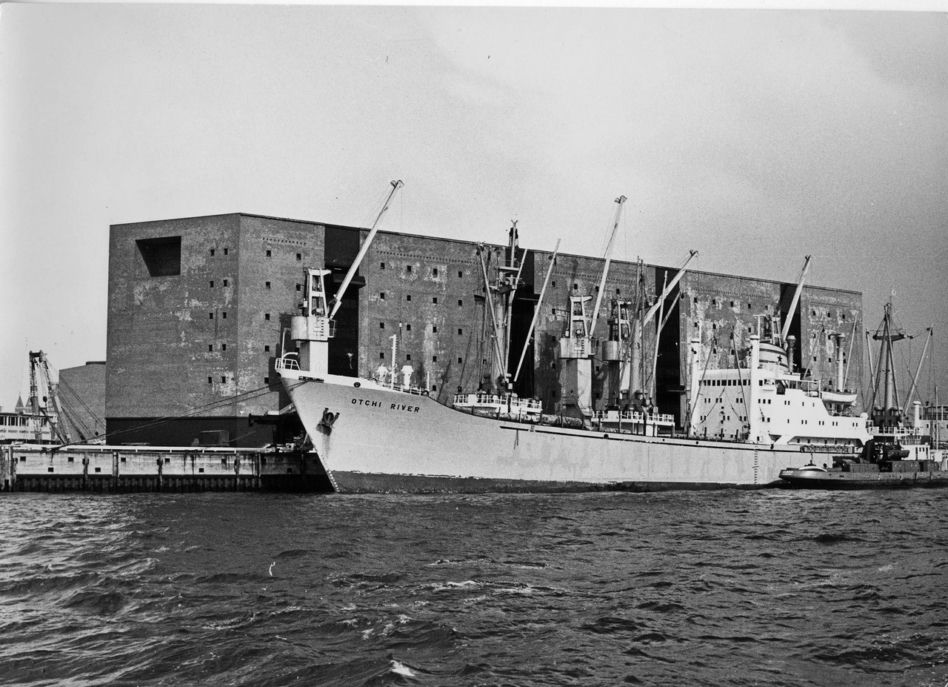

W miejscu po zburzonym spichlerzu postawiono w 1966 roku drugi
W miejscu po zburzonym spichlerzu postawiono w 1966 roku drugi, który funkcjonował do lat 90.© Zoch
foto: Archiwum Architektury

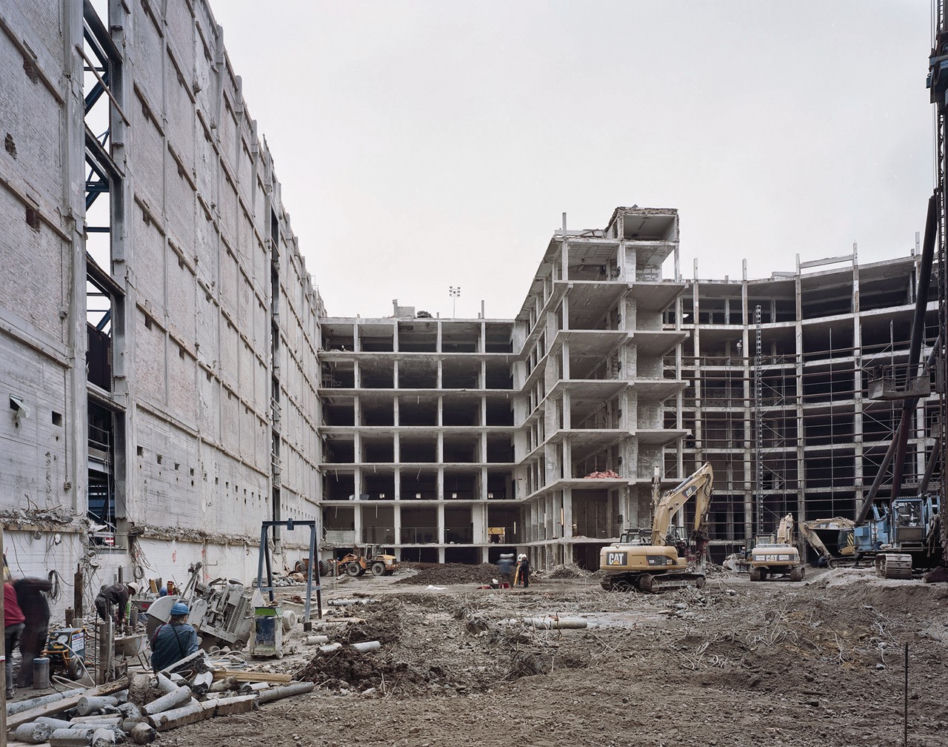

Wewnętrzną konstrukcję spichlerza usunięto w 2007 roku
Wewnętrzną konstrukcję spichlerza usunięto w 2007 roku, pozostawiając jedynie obwód ścian zewnętrznych. © Oliver Heissner
foto: Archiwum Architektury

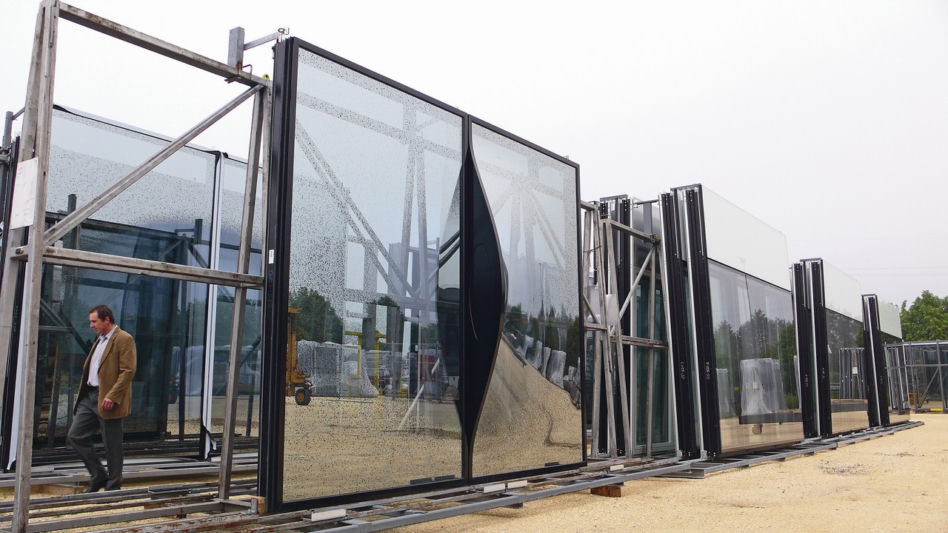

W modułach typu 1 zastosowano szklenie o wysokości 3350 mm
W modułach typu 1 zastosowano szklenie o wysokości 3350 mm w układzie VSG 2 x 8 mm + SZR 16 mm + VSG 2 x 6 mm o współczynniku przenikania U=1,1 / 1,3 W/m2K oraz współczynniku g<=25%. Fot. © Herzog & De Meuron
