Hotel Morfeusz w Makao

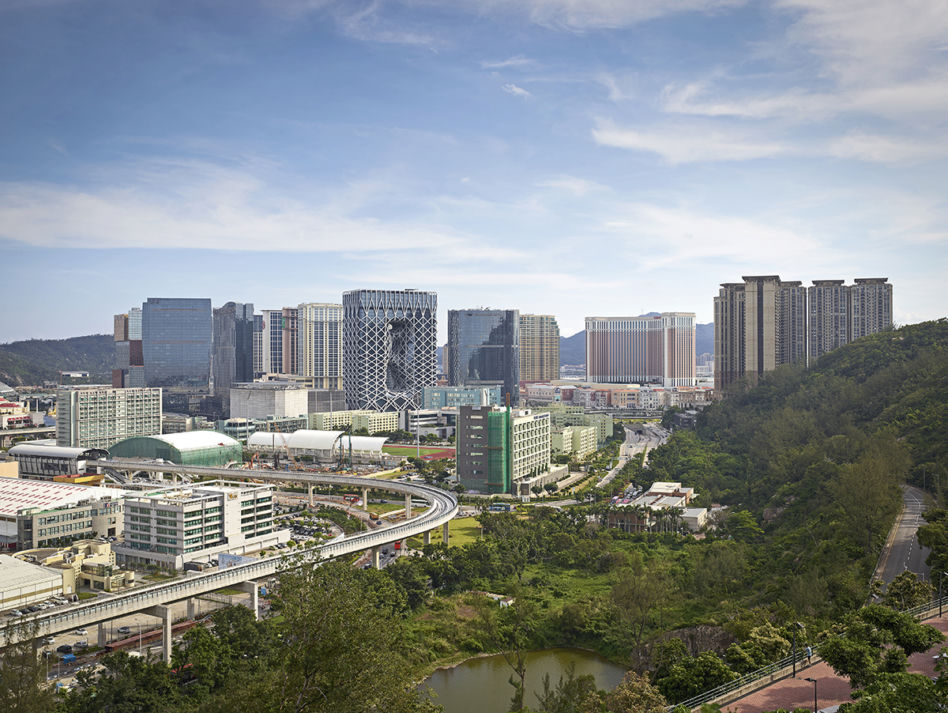

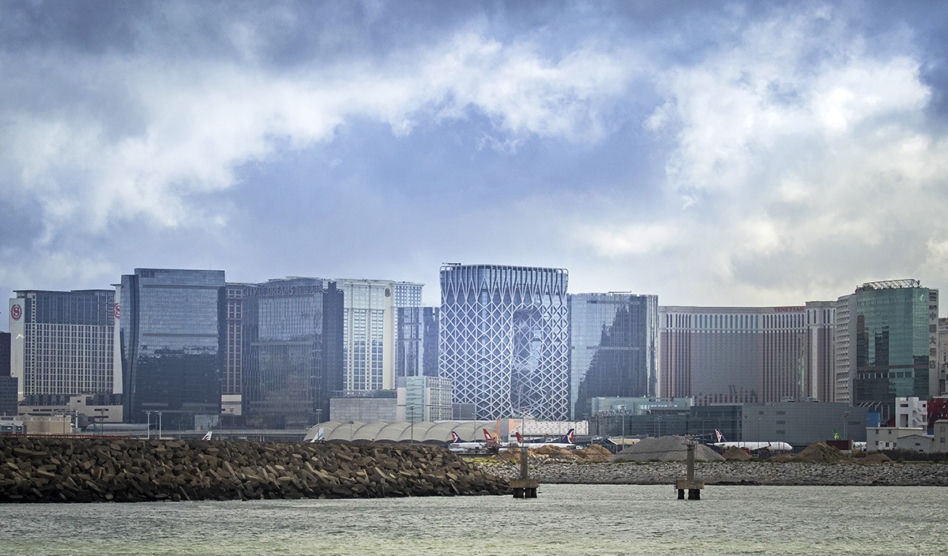

Hotel Morfeusz zlokalizowano w południowej części Makao, na terenie wyspy Cotai, nowo powstałego obszaru, który w wyniku osuszania połączył wyspy Coloane i Taipa, wchodzące również w skład Makao; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Obiekt jest częścią wielofunkcyjnego kompleksu rozrywkowego City of Dreams. Oprócz Morfeusza mieści się tam również hotel Nuwa, The Countdown i Grand Hyatt a także kasyno, teatry, centrum handlowe i restauracje; Fot. Virgile Simone Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Wieże o wysokości 160 m połączono dwoma łącznikami, w których zlokalizowano przestrzenie wspólne m.in restauracje i kawiarnie; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Aby zmniejszyć zyski energii słonecznej oraz ograniczyć dostęp promieni, zastosowano specjalne szkło przeciwsłoneczne marki Saint Gobain; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

W częściach ogólnodostępnych (restauracje, hole) zaprojektowano specjalne parawany tworzące półprywatne przestrzenie; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

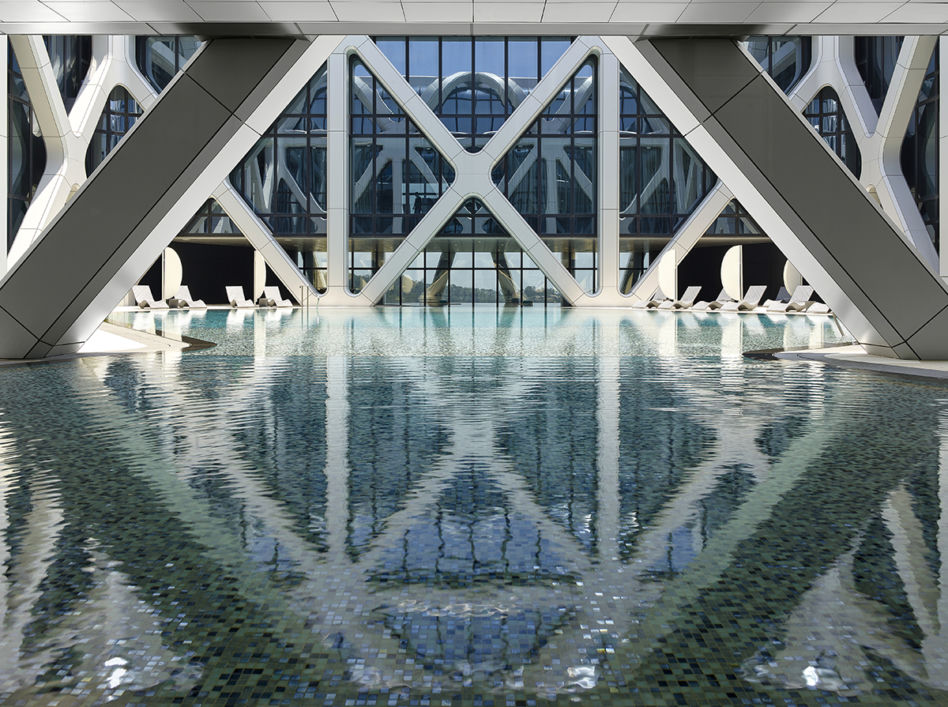

Basen zlokalizowany na najwyższym poziomie (+40); Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

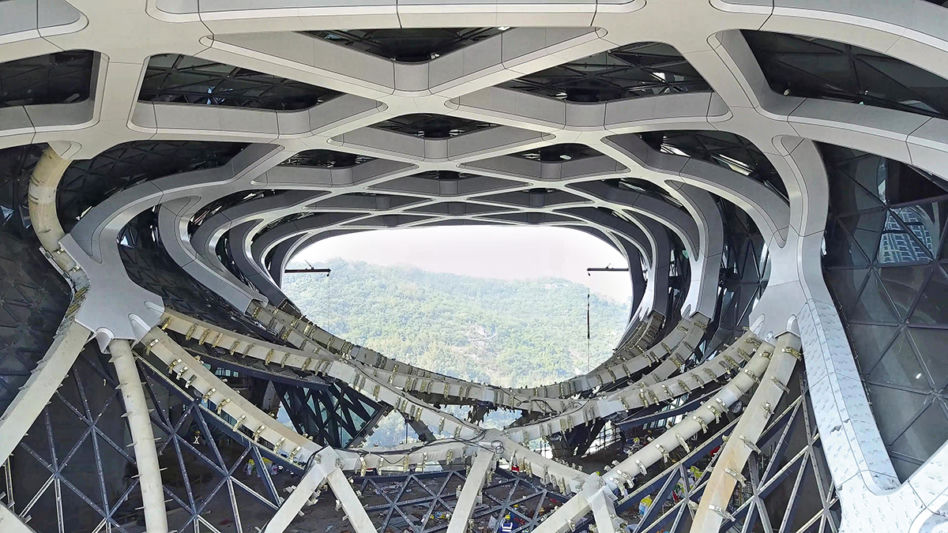

Dzięki przebiciom bryły uzyskano dodatkową powierzchnię elewacji doświetlającą wnętrza; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Na elewacji zastosowano 43 000 m2 szklenia – panele w formie prostokątów, rombów i trójkątów; Fot. HUFTON + CROW

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

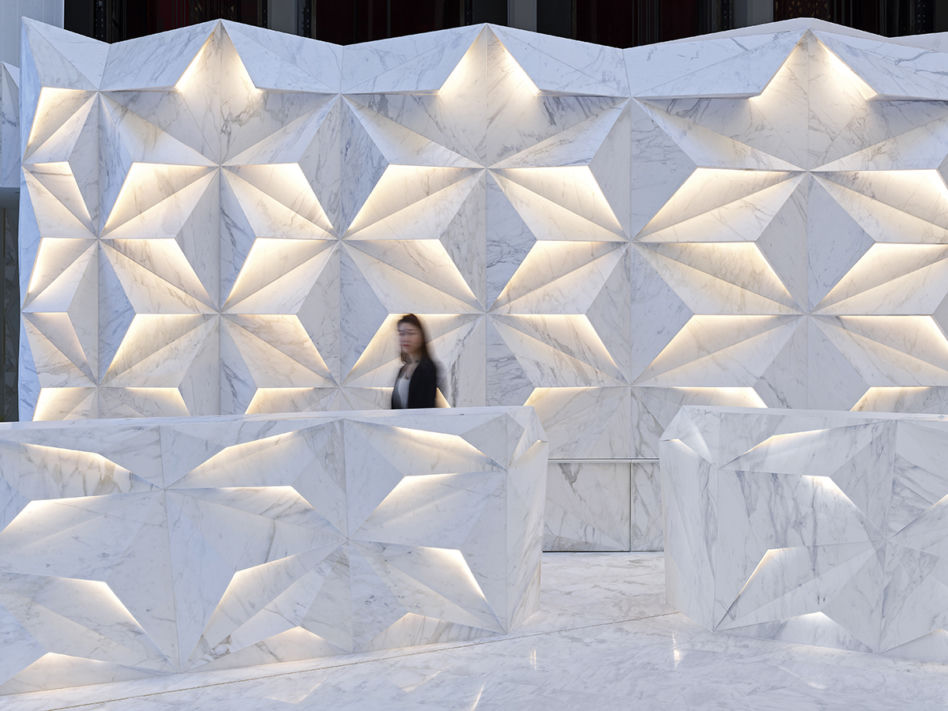

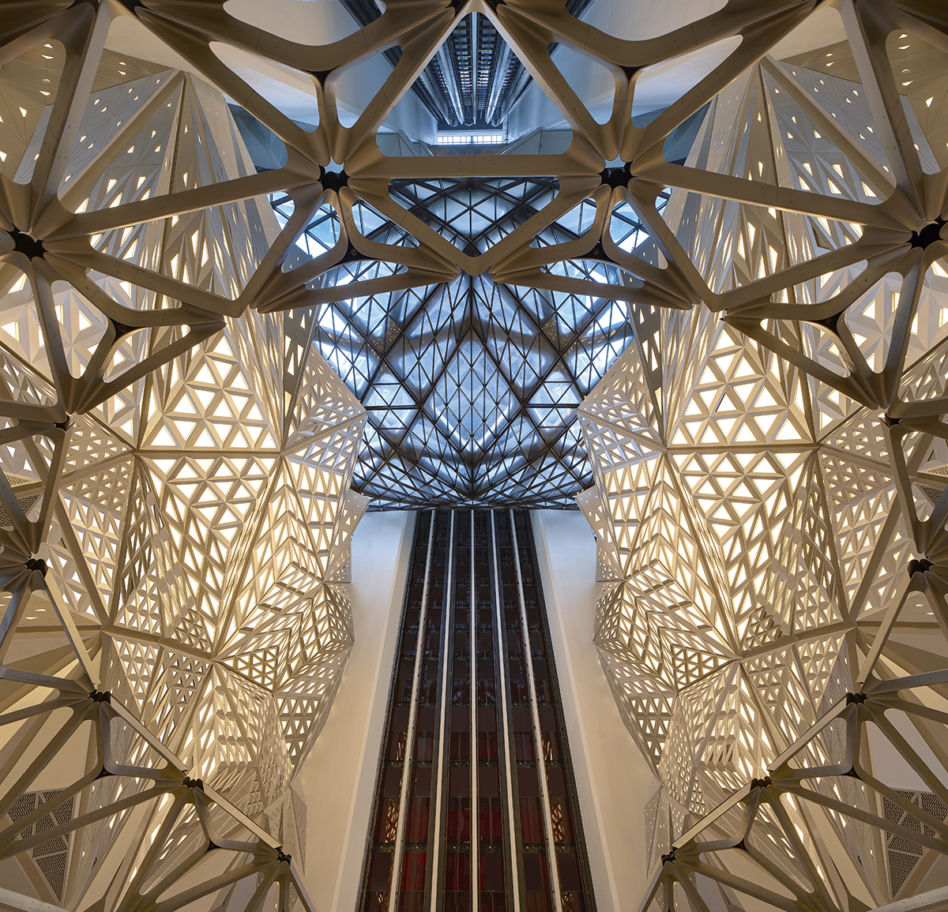

Wnętrza starano się zaprojektować tak, aby współgrały z zewnętrzną powłoką – motyw trójkątów i rombów pojawia się zarówno na ścianach i podłogach atrium, jak i na marmurowej powierzchni przy recepcji; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

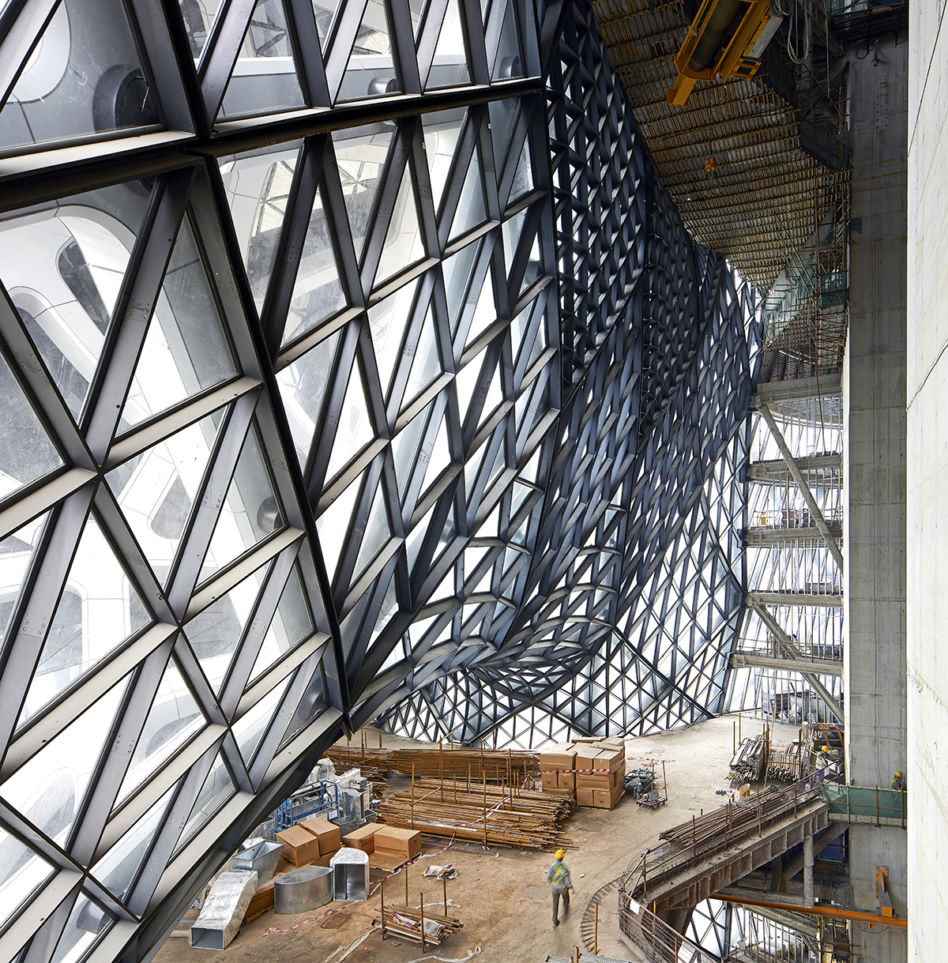

Pomiędzy konstrukcją nośną, a konstrukcją szklanej elewacji zastosowano stalowe łączniki. Dodatkowo opracowano 30 różnych podsystemów, którymi kształtowano poszczególne obszary szklanej fasady; Fot. Bartosz Kolonko

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

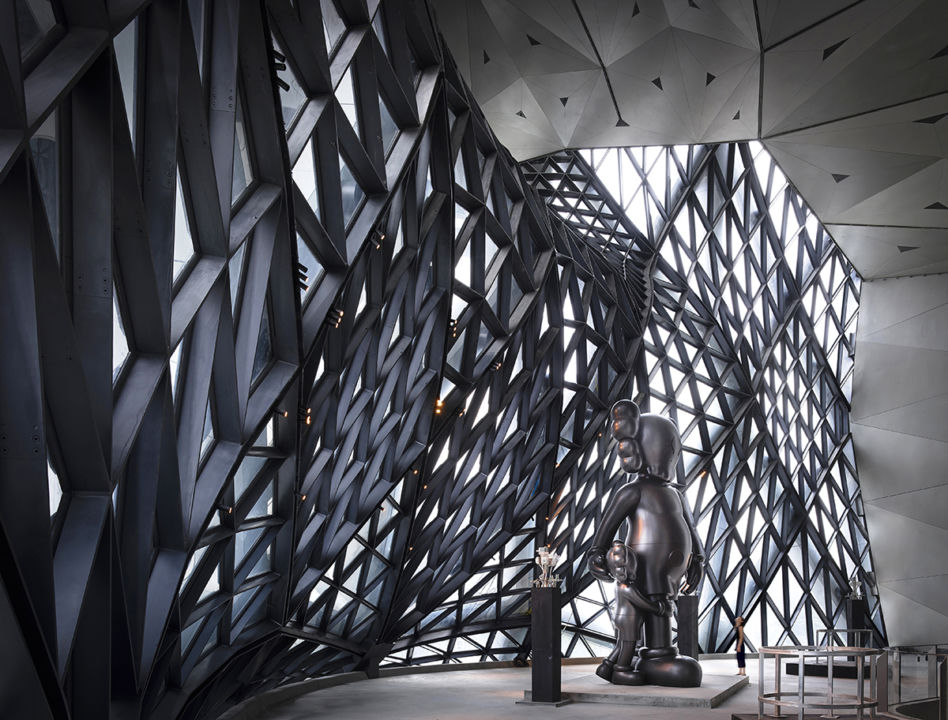

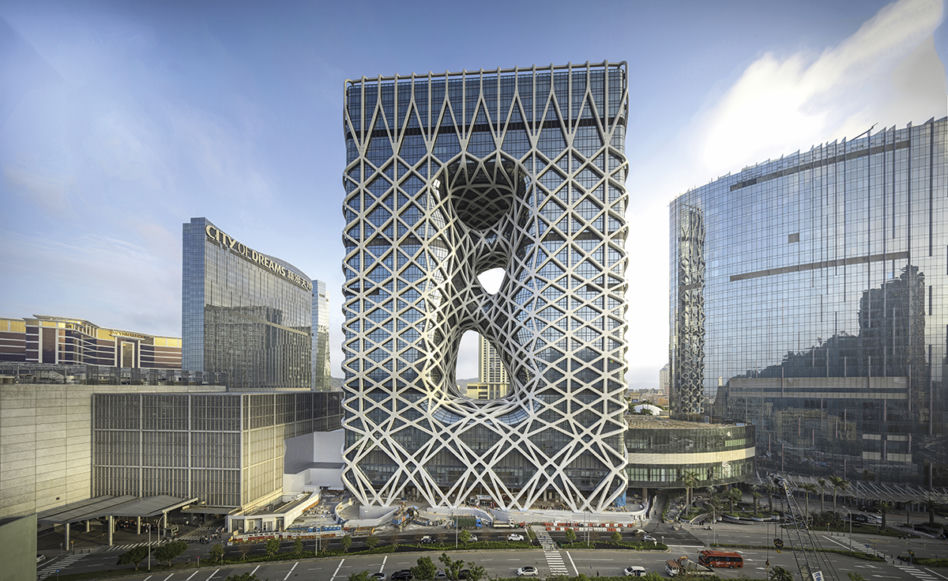

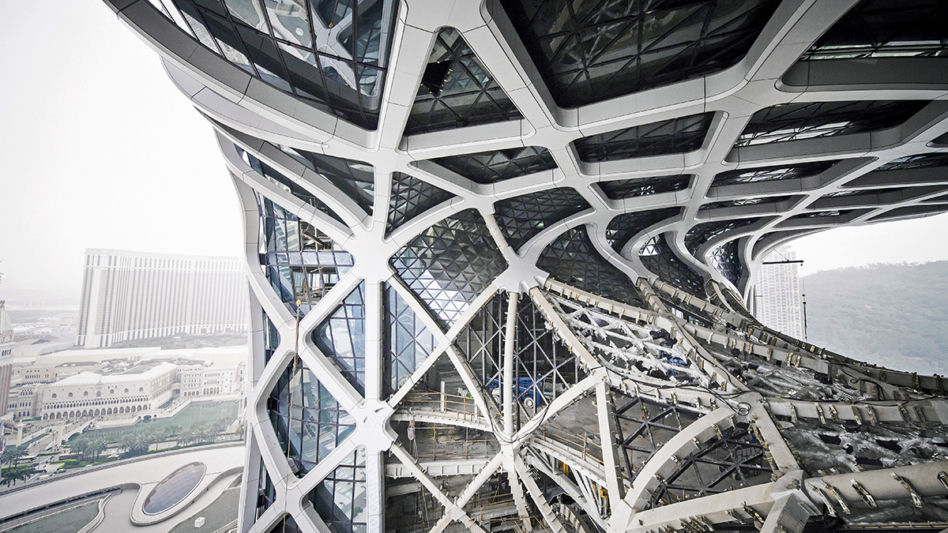

Charakterystycznym elementem budynku jest powyginana elewacja przypominająca sieć; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

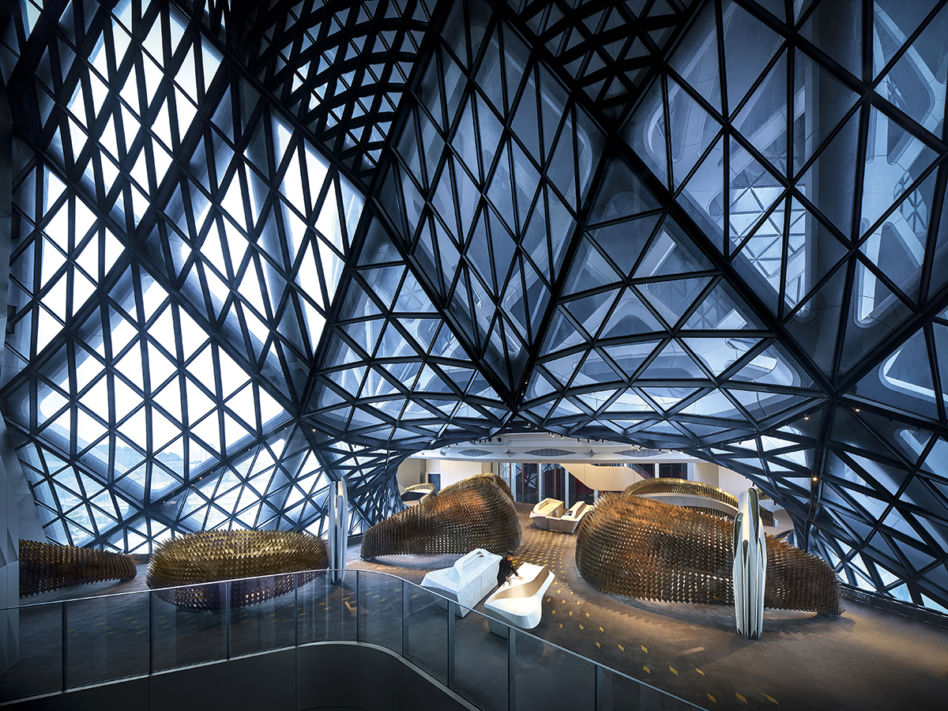

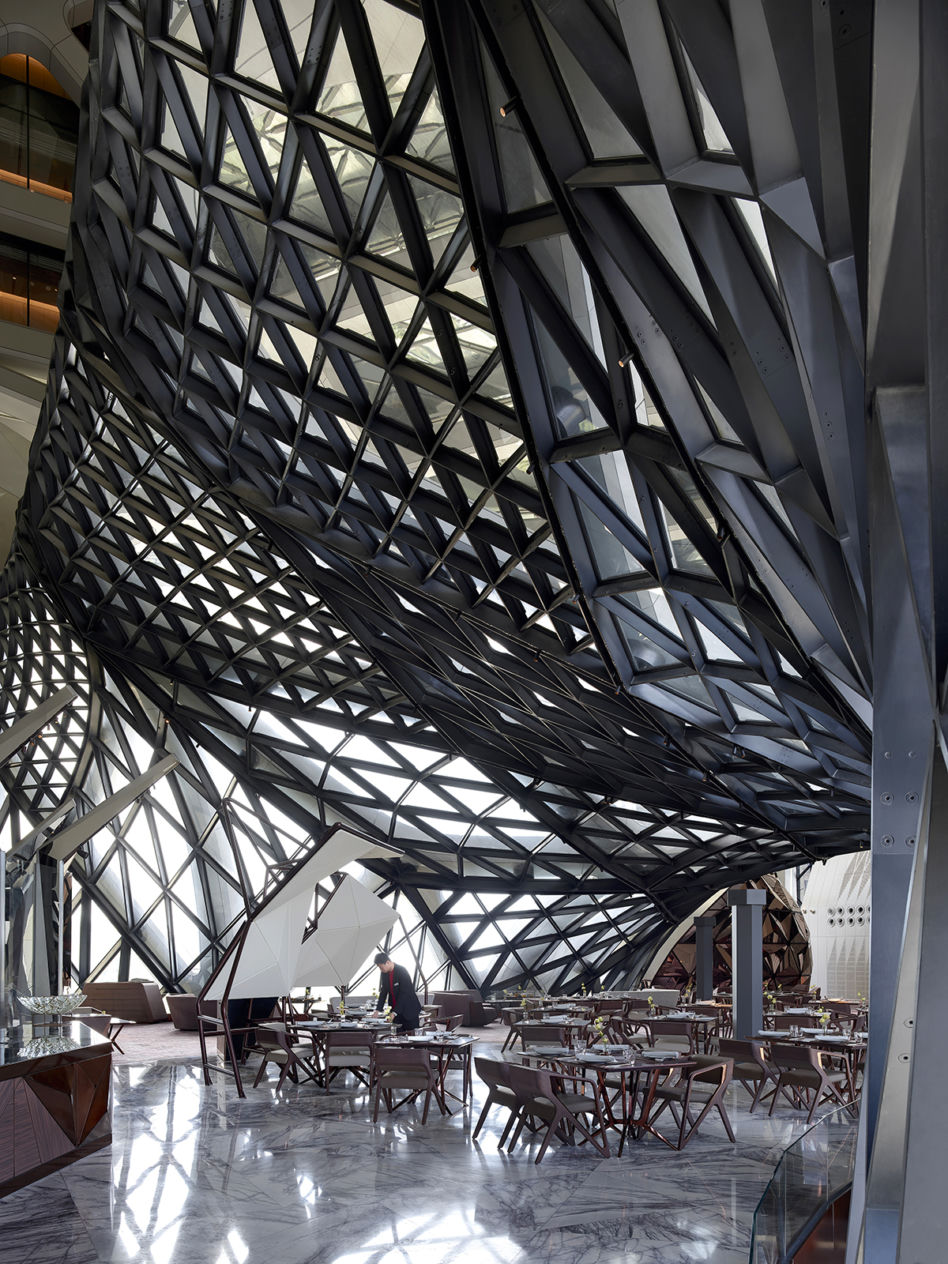

Przestrzeń restauracyjna na poziomie +21 – dzięki przebiciom doświetlono wnętrza i uzyskano ciekawe powiązania widokowe; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

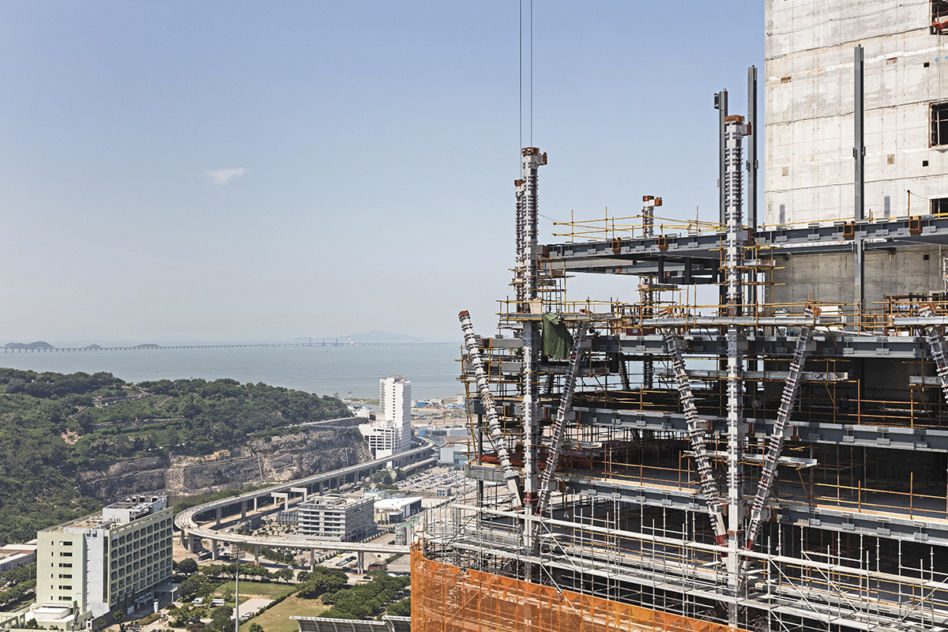

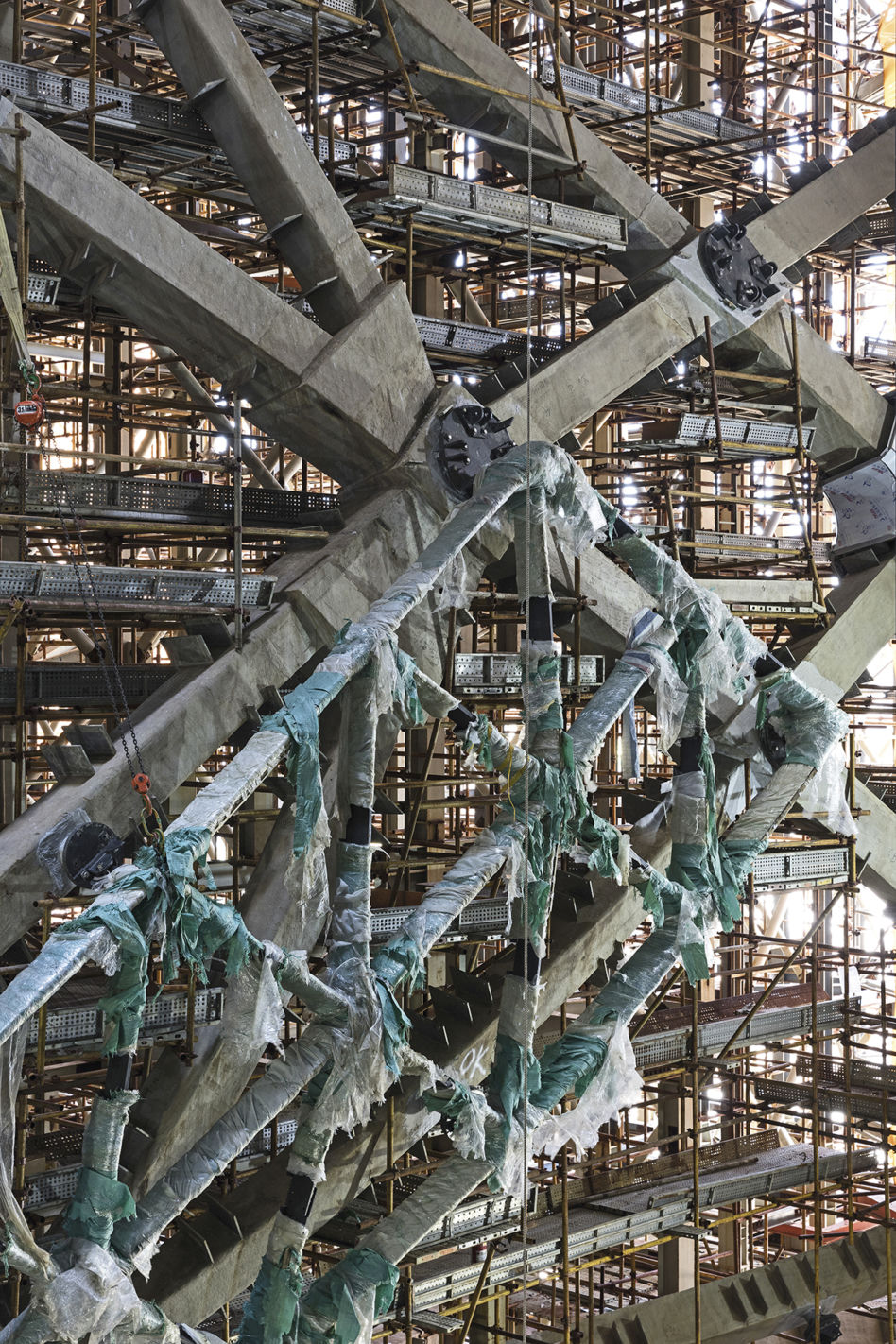

Wokół trzonów zamontowano stalową konstrukcję elewacji, która przenosi obciążenia pionowe i poziome; Fot. Bartosz Kolonko

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

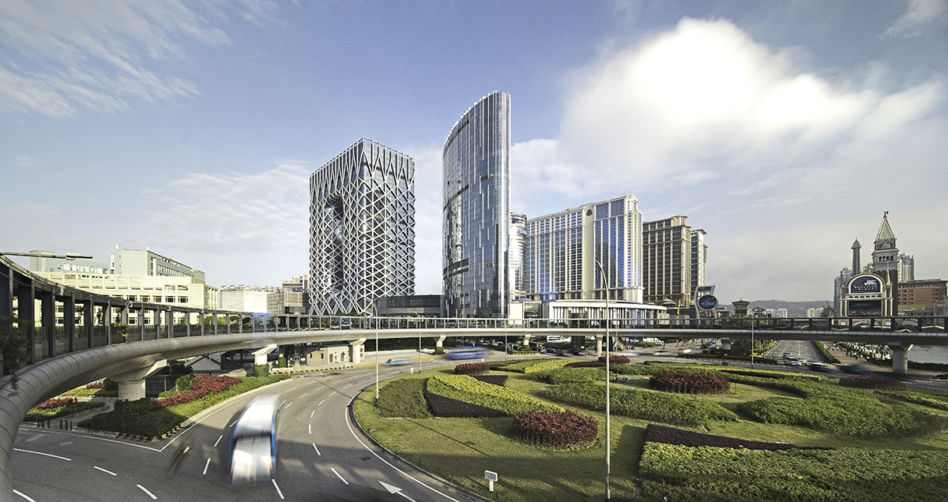

Widok od strony północno- -zachodniej – na pierwszym planie hotel Nuwa; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

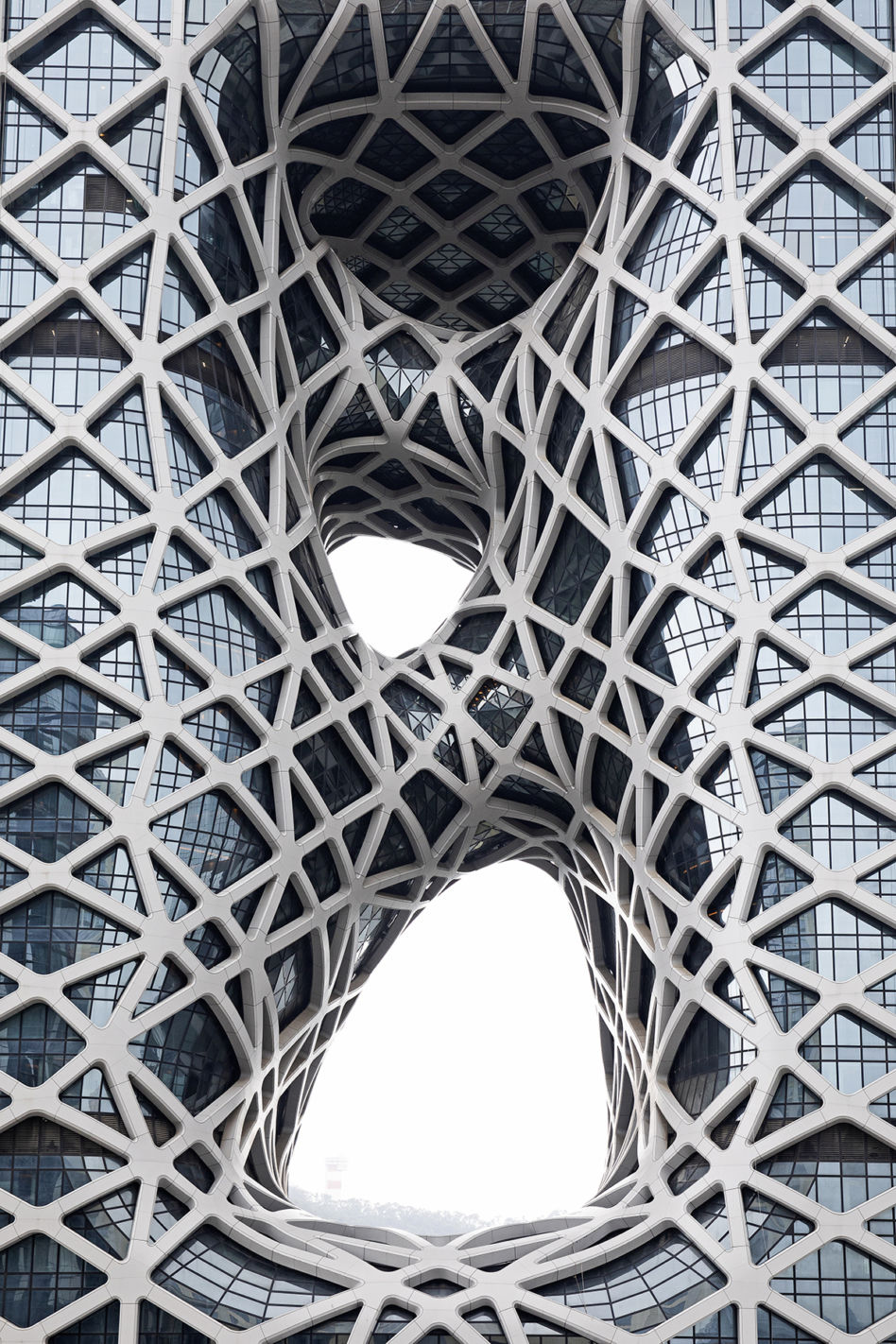

Jedno z przebić rozciągające się na wysokości od 112 do 123 m; Fot. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Obiekt wyposażono w dwanaście panoramicznych wind, poprowadzonych przez całą wysokość, z których roztacza się widok na okolicę i na sam budynek; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

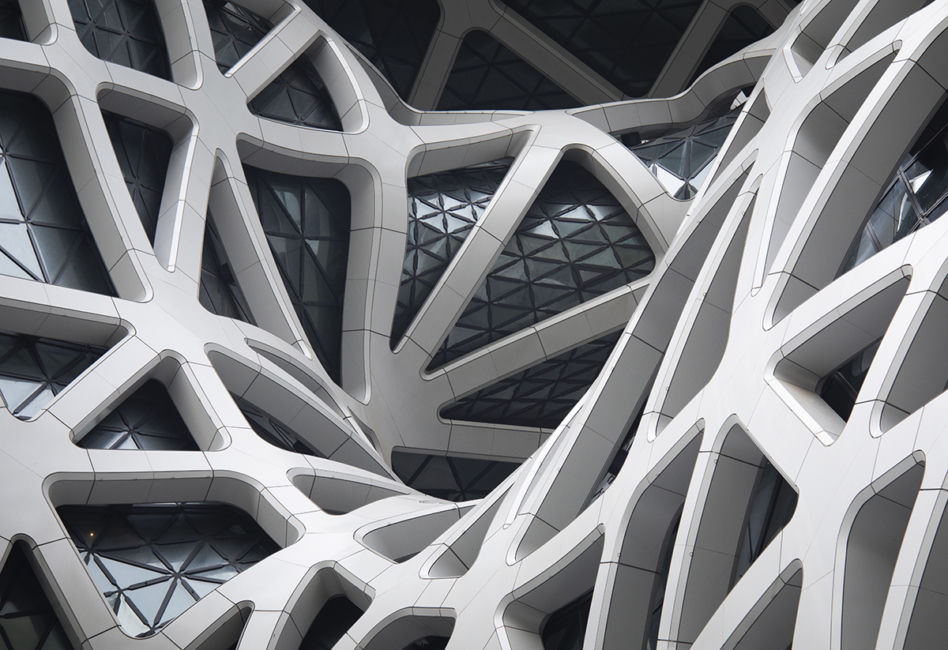

Każdy z elementów stalowej konstrukcji został „opakowany” w aluminiową obudowę; Fot. Ivan Dupont

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

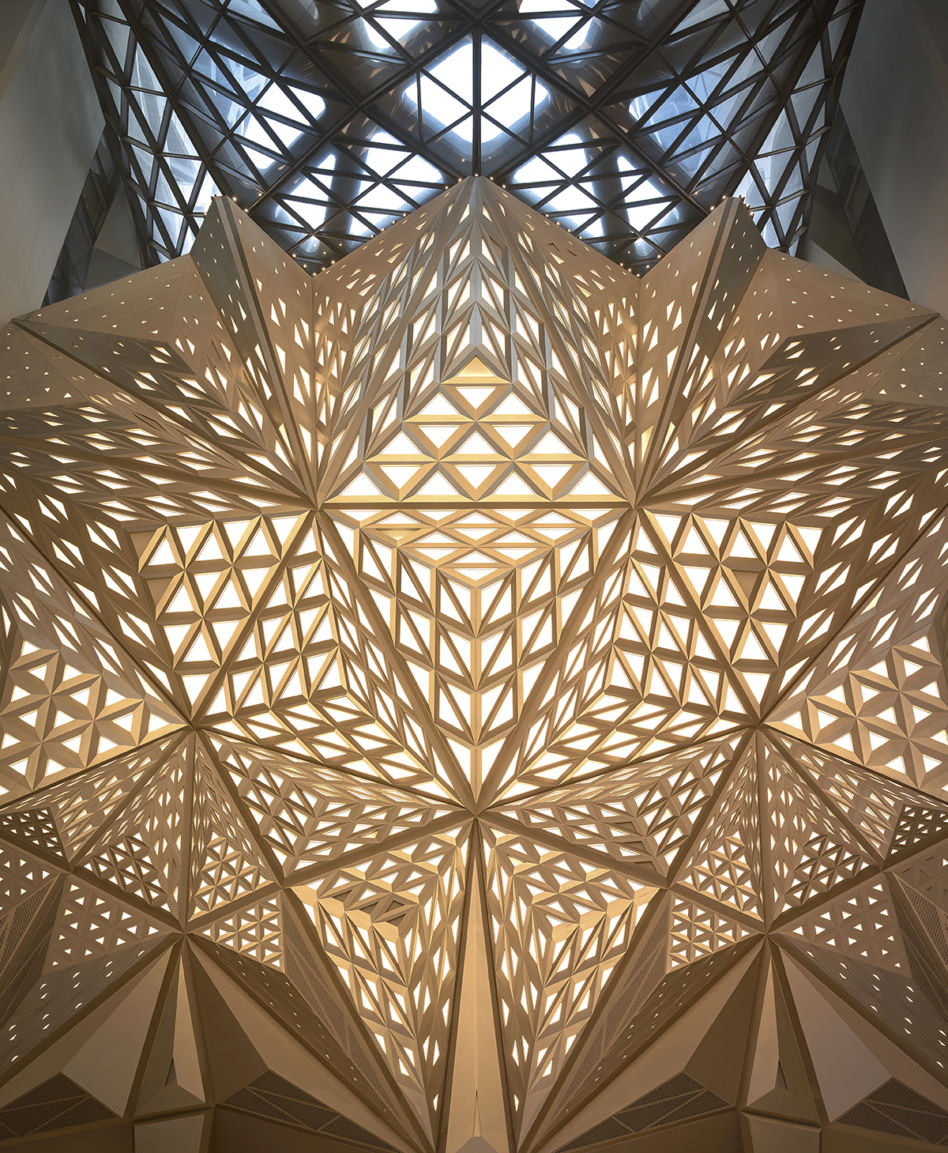

W atrium zaprojektowano trójwymiarowe ściany z płyt gipsowych zbrojonych włóknem szklanym, które nadają wnętrzu teatralny charakter; Fot. Virgile Simon Bertrand

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

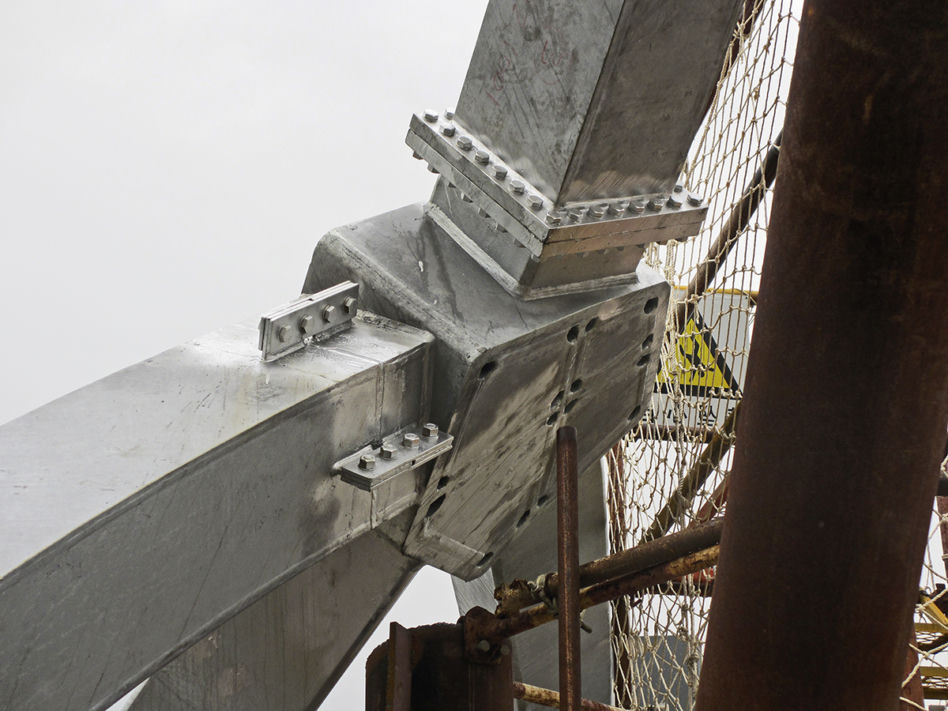

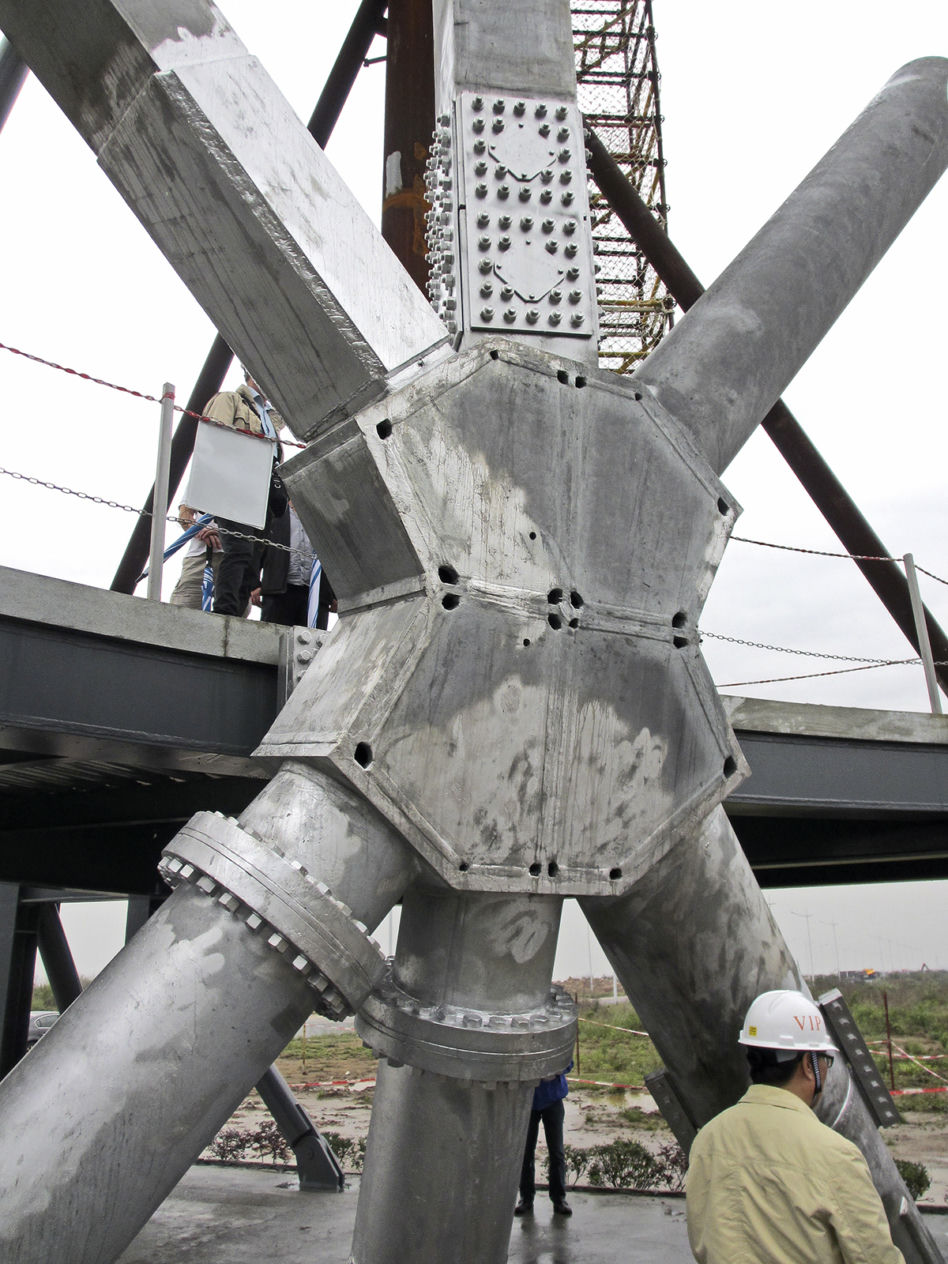

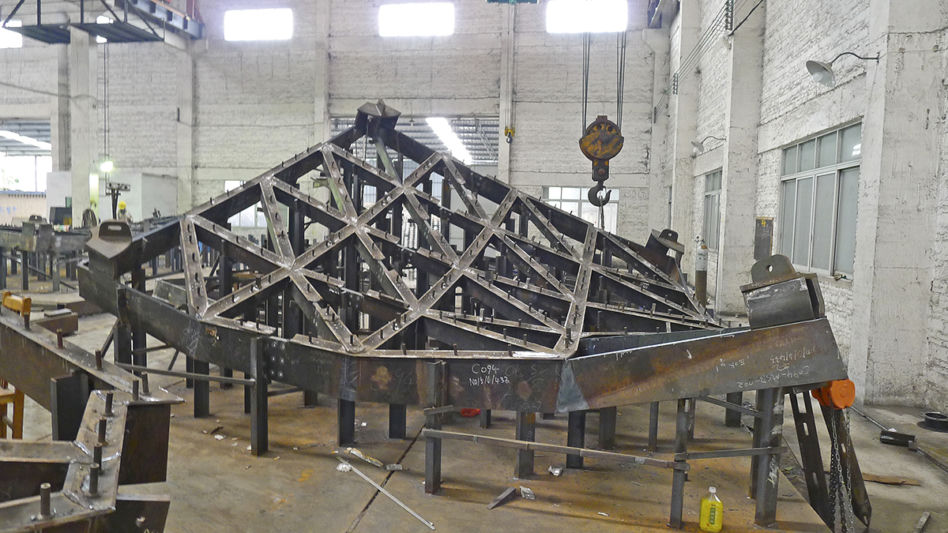

Do zaprojektowania około 2500 węzłów zewnętrznej struktury wykorzystano m.in. takie programy jak Rhinoceros i Grasshopper. Poszczególne elementy były wykonane z blachy stalowej o grubości dochodzącej nawet do 150 mm, odpowiednio ogrzewanej aby uzyskać zakrzywione formy; Fot. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Konstrukcję wsporczą wielokrzywiznowej, szklanej elewacji wykonano z profili stalowych lub aluminiowych, wzmacnianych stalą; Fot. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

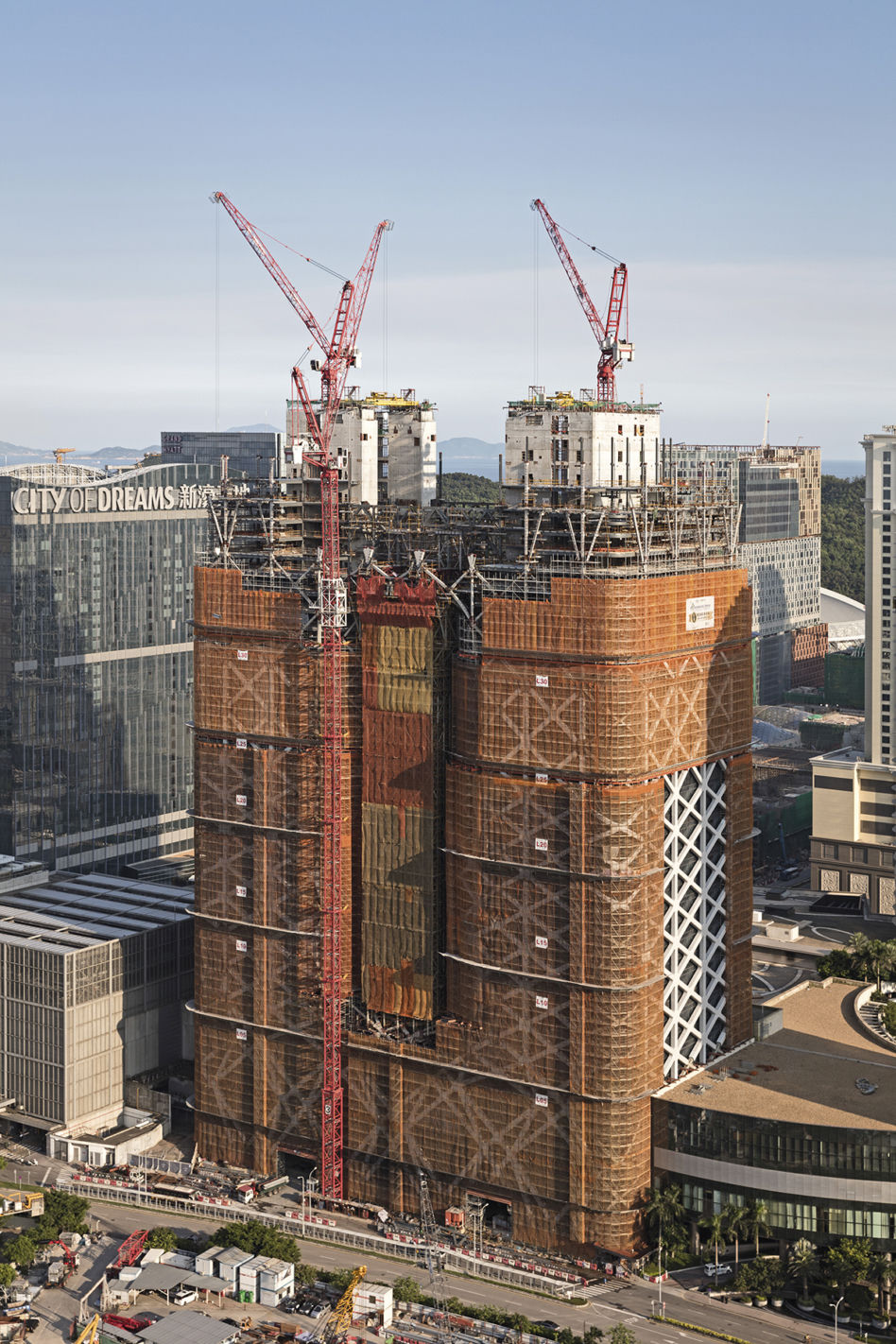

W I etapie powstały dwa żelbetowe trzony mieszczące w centralnej części piony komunikacyjne. Trzony wylano na miejscu na istniejących fundamentach – wielkośrednicowych palach, które zdecydowano się przedłużyć; Fot. Bartosz Kolonko

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

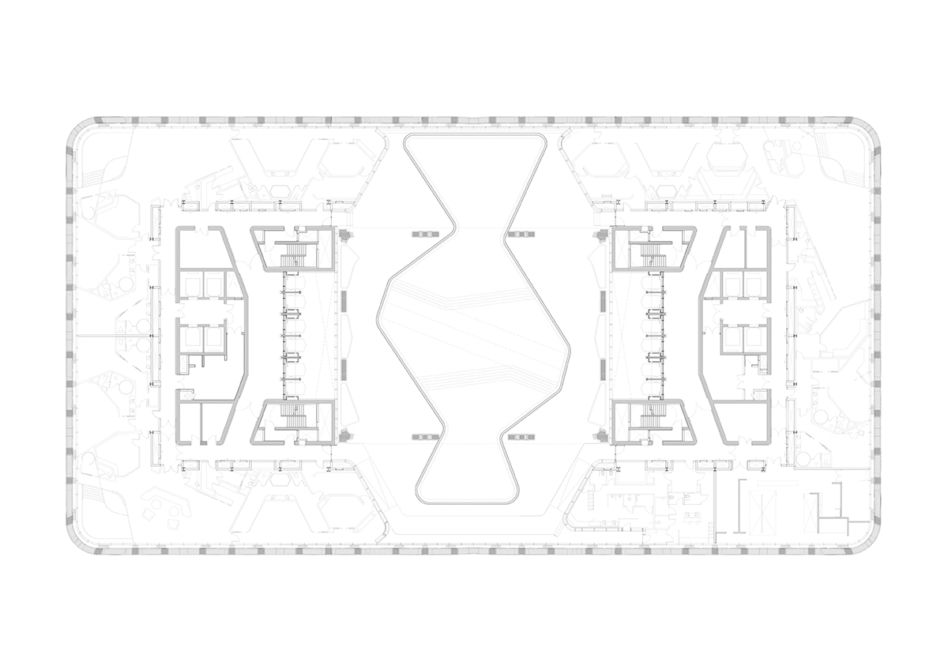

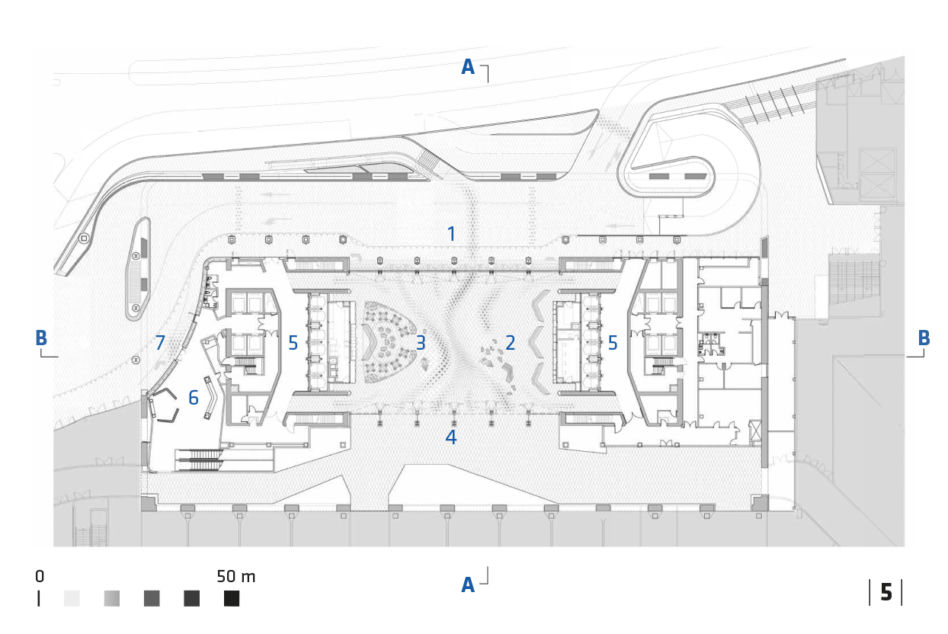

Rzut parteru; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

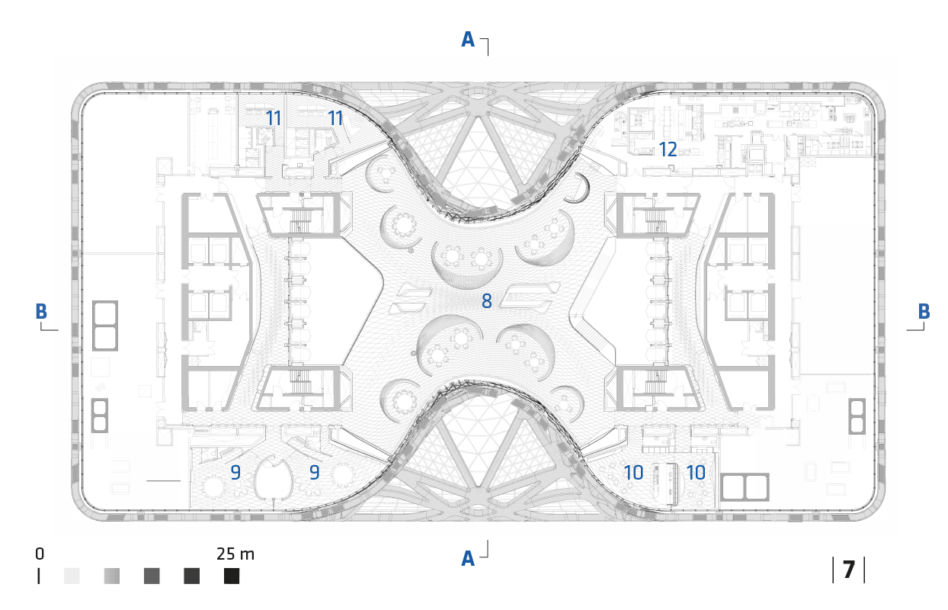

Rzut poziomu +21; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Rzut poziomu +40. Oznaczenia do rys. 5, 7, 8: 1 – podjazd; 2 – recepcja; 3 – kawiarnia; 4 – przestrzeń handlowa; 5 – hol windowy; 6 – strefa VIP; 7 – wejście dla gości VIP; 8 – restauracja główna; 9 – jadalnia prywatna; 10 – klub prywatny; 11 – toaleta; 12 – kuchnia; 13 – basen; 14 – basen prywatny; 15 – przebieralnia; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

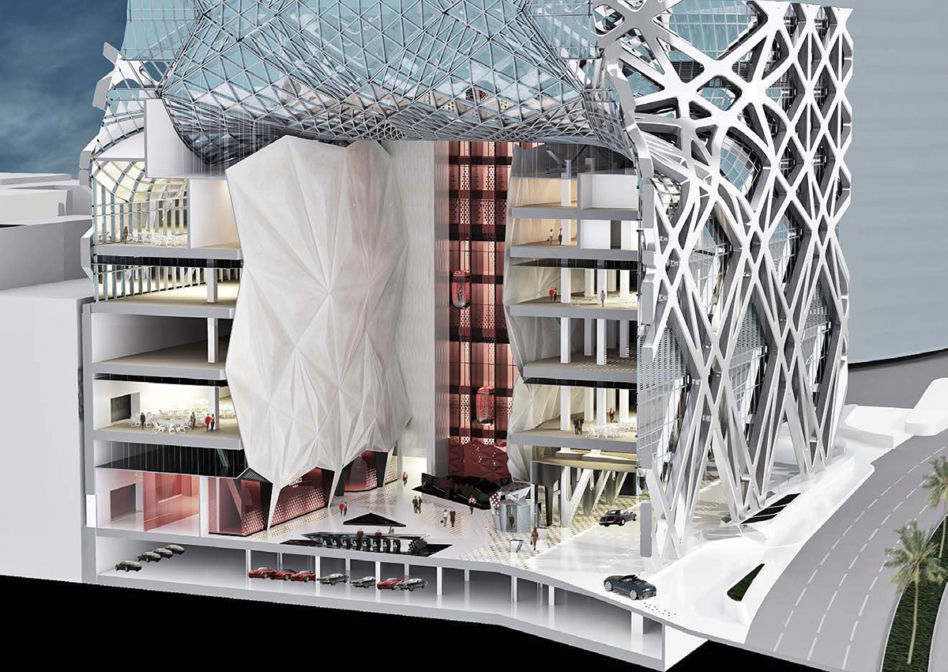

Przekrój przez atrium; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

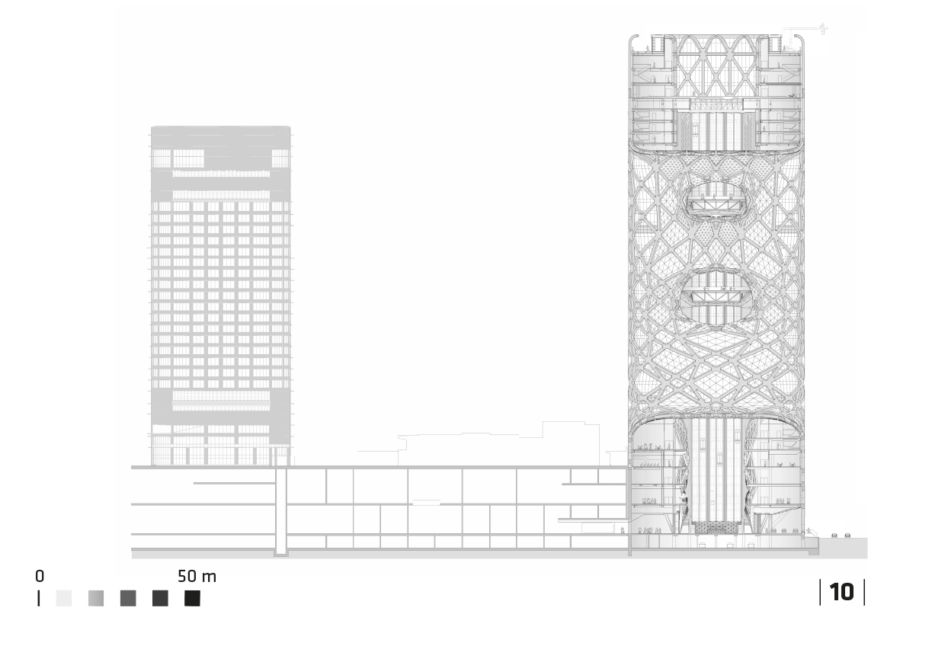

Przekrój A-A; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Przekrój B-B; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

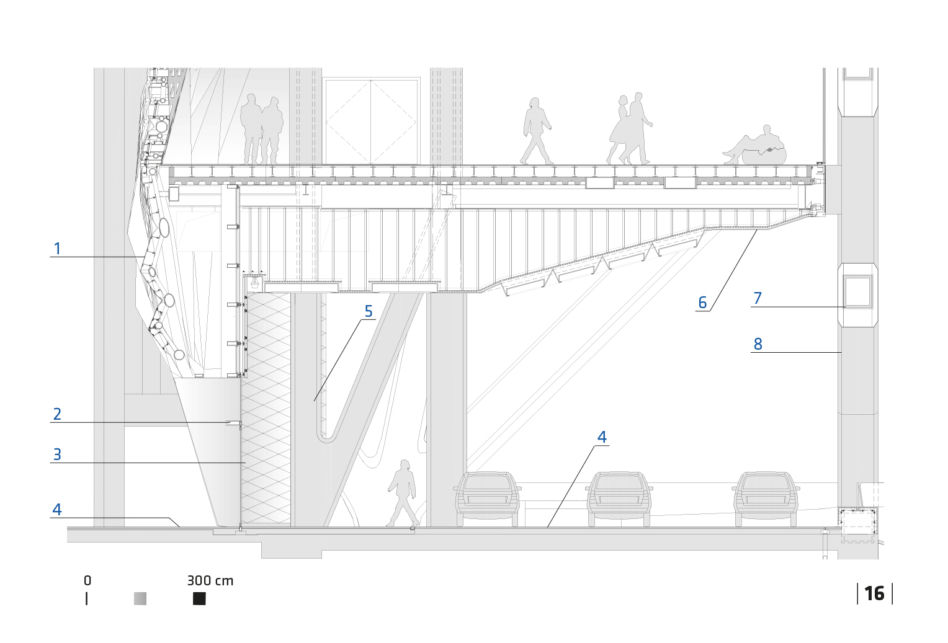

Przekrój przez podjazd w strefie wejścia. Oznaczenia: 1 – okładzina – płyty gipsowe zbrojone włóknem szklanym – GRG; 2 – rygiel ściany kurtynowej; 3 – okładzina kamienna; 4 – posadzka kamienna; 5 – panel z anodowanego aluminium; 6 – sufit z płyt gipsowych zbrojonych włóknem szklanym; 7 – stalowa konstrukcja elewacji; 8 – okładzina aluminiowa; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

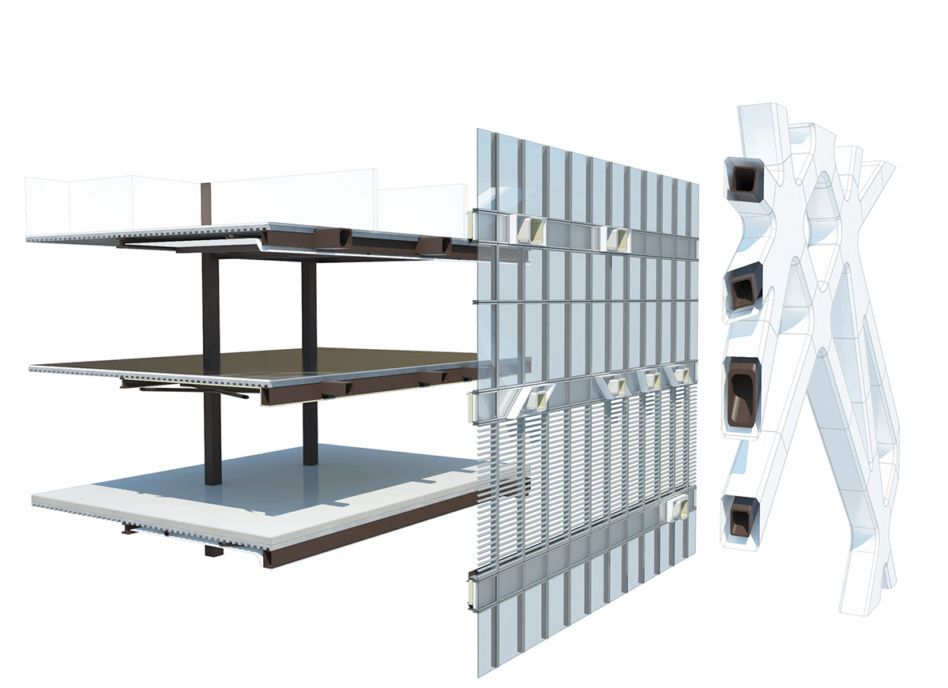

Schemat budowy fasady. Oznaczenia: 1 – zewnętrzna konstrukcja nośna w okładzinie aluminiowej; 2 – rama stalowa; 3 – stalowe łączniki łączące konstrukcję nośną z konstrukcją elewacji; 4 – płaskie panele szklane; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

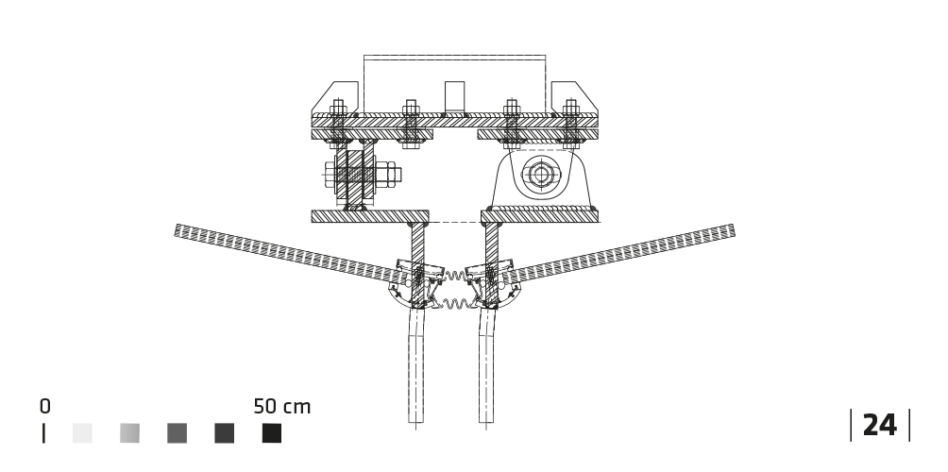

Detal stalowego łącznika pomiędzy konstrukcją nośną i szklaną fasadą; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

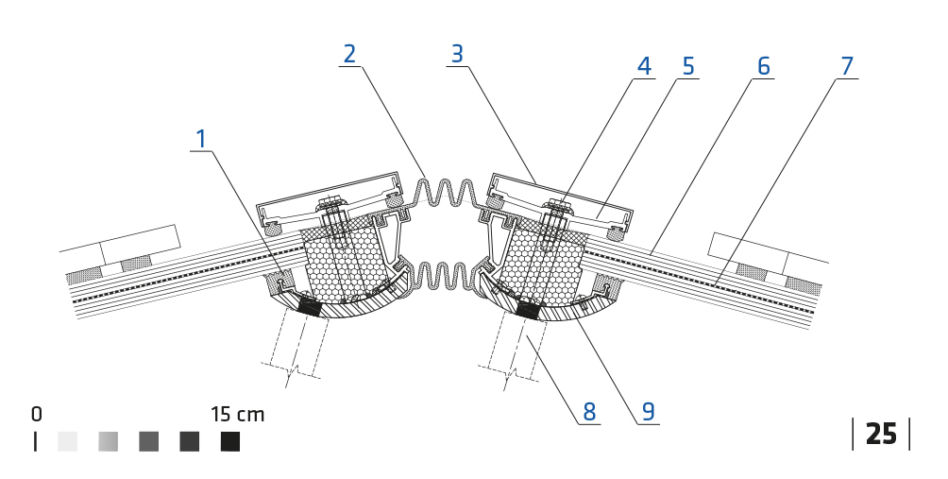

Detal elastycznego łącznika między panelami elewacyjnymi. Oznaczenia: 1 – uszczelka; 2 – uszczelka gumowa; 3 – nakładka aluminiowa; 4 – mocowanie mechaniczne; 5 – aluminiowa płytka dociskowa; 6 – szkło laminowane; 7 – folia PVB; 8 – płaskownik stalowy; 9 – profil stalowy; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

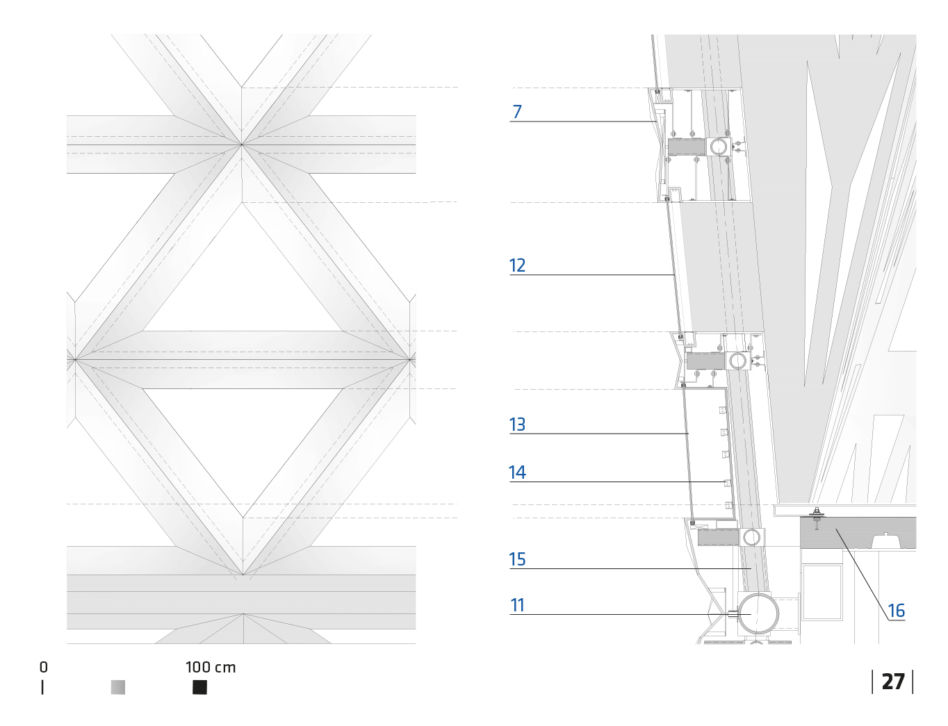

Przekroje przez elewację atrium. Oznaczenia: 1 – słupek ściany kurtynowej; 2 – okładzina elewacyjna; 3 – reflektor; 4 – główna konstrukcja nośna elewacji atrium; 5 – odciąg; 6 – okładzina z elementu polimerowego zbrojonego włóknami; 7 – konsola mocująca; 8 – konstrukcja sufitu podwieszanego; 9 – roleta pożarowa; 10 – okładzina – płyty gipsowe zbrojone włóknem szklanym – GRG; 11 – połączenie głównej konstrukcji nośnej ze stalową belką obwodową; 12 – szkło przezroczyste; 13 – szkło półprzezroczyste; 14 – oświetlenie LED; 15 – stalowa belka obwodowa; 16 – kompozytowa płyta stropowa; Rys. Zaha Hadid Architects

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

Źródło: Archiwum Architektury

Rozwiń

Hotel Morfeusz w Makao

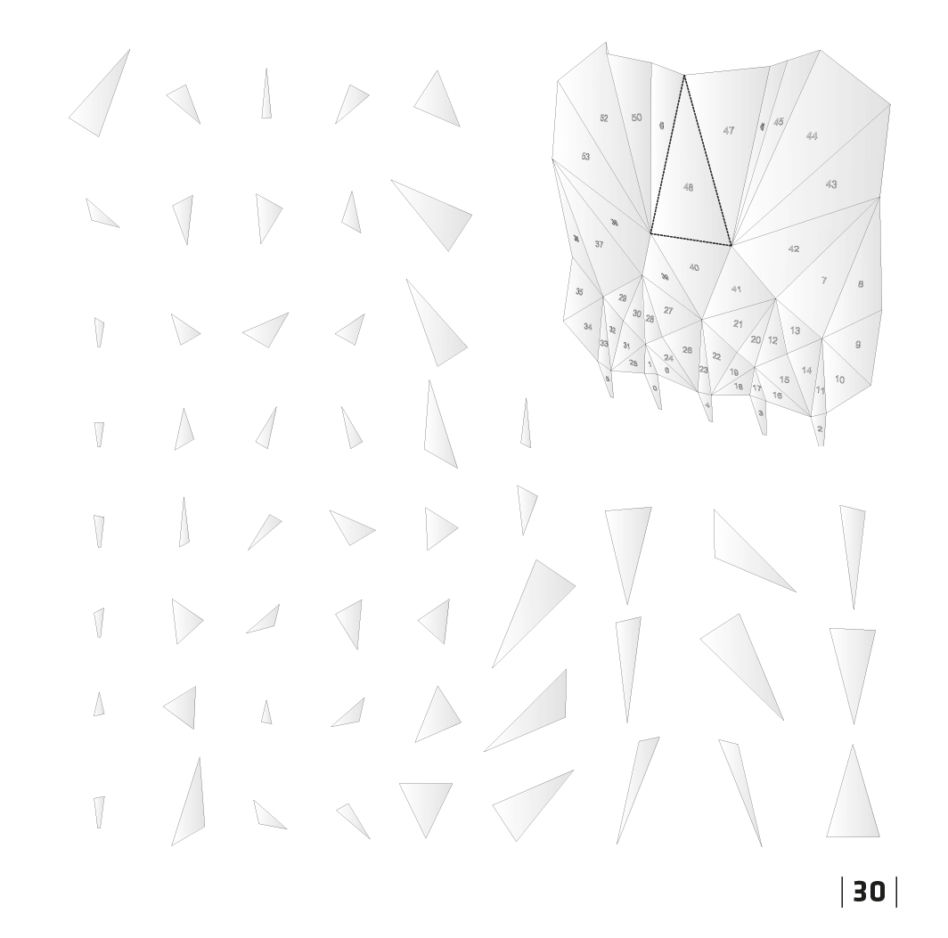

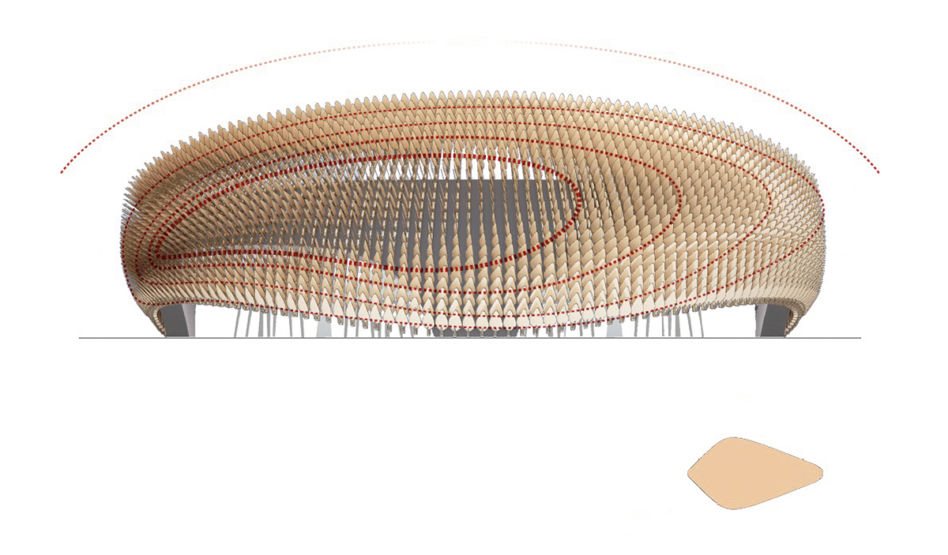

Schemat ścian wewnętrznych atrium – każda z powierzchni składa się z 50 trójkątów i 4 trapezoidów o powierzchni od 2,96 m2 do 66,4 m2; Rys. Zaha Hadid Architects
