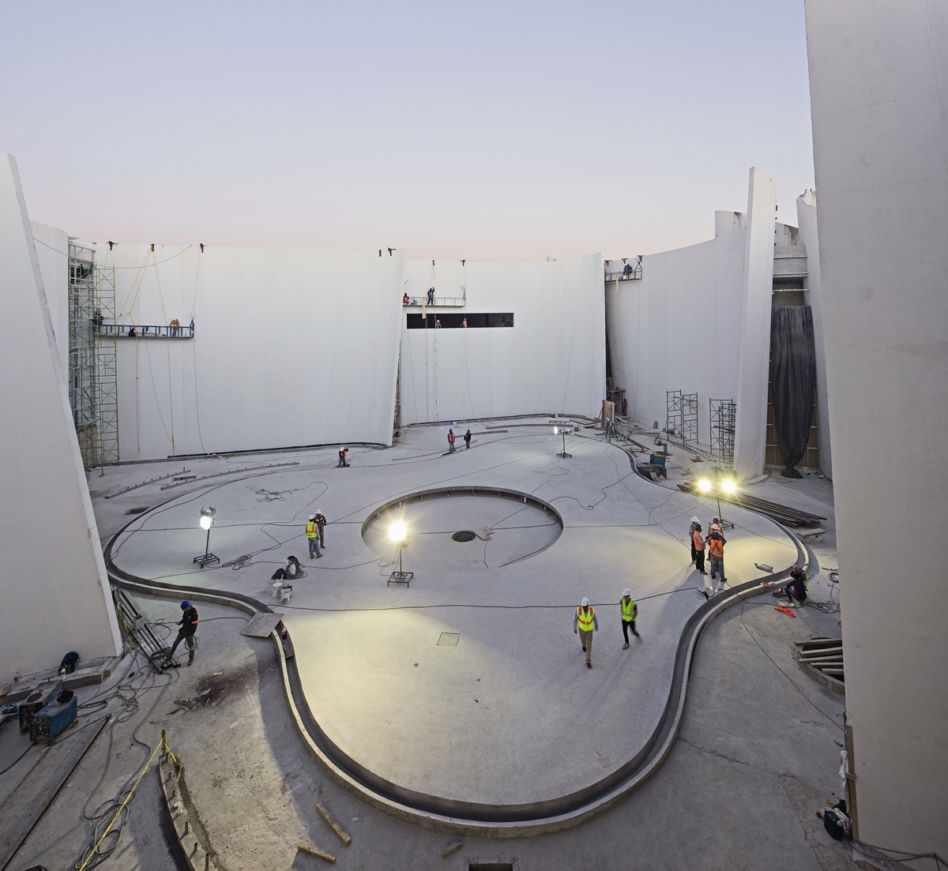

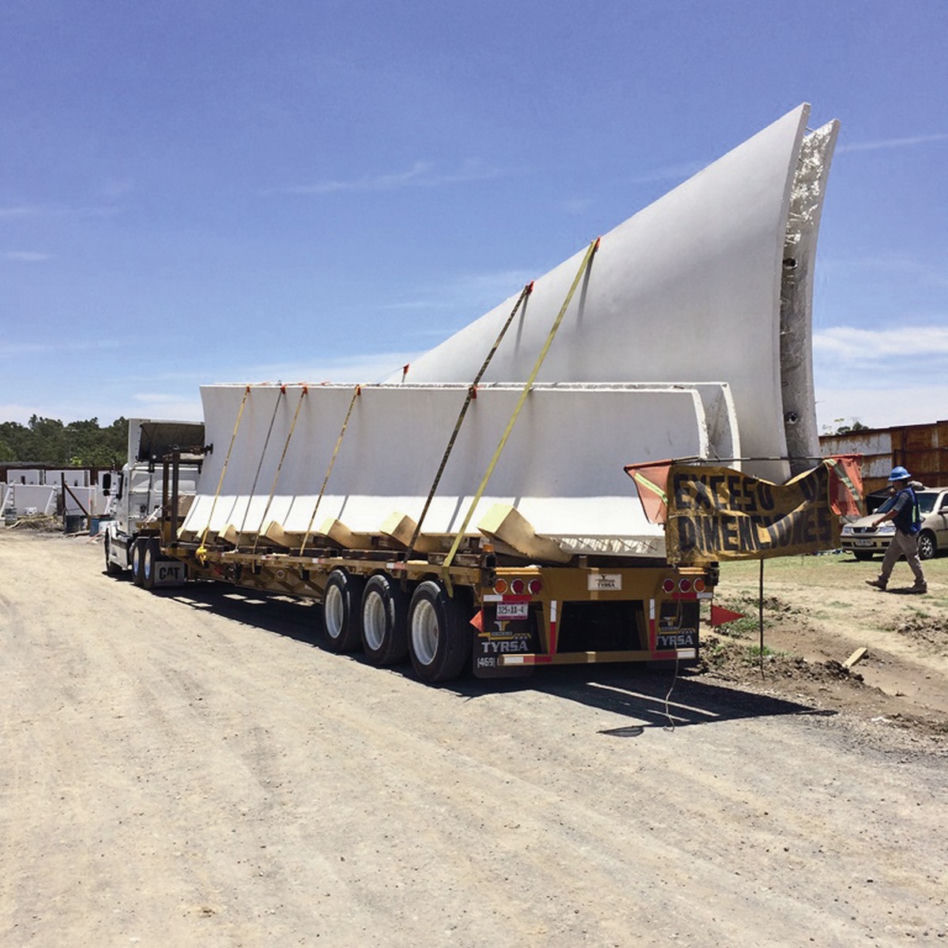

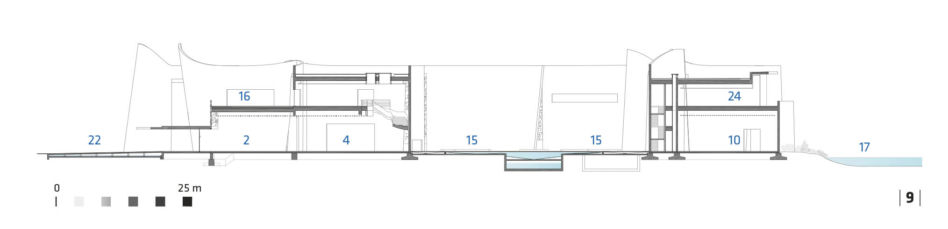

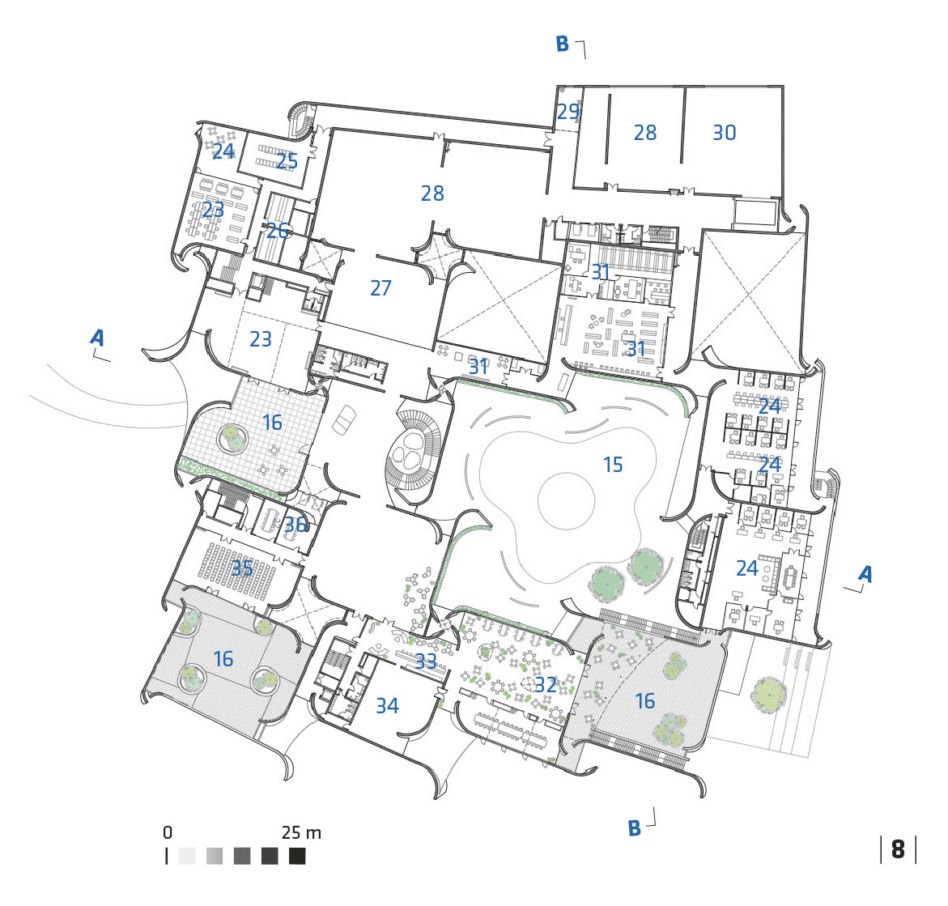

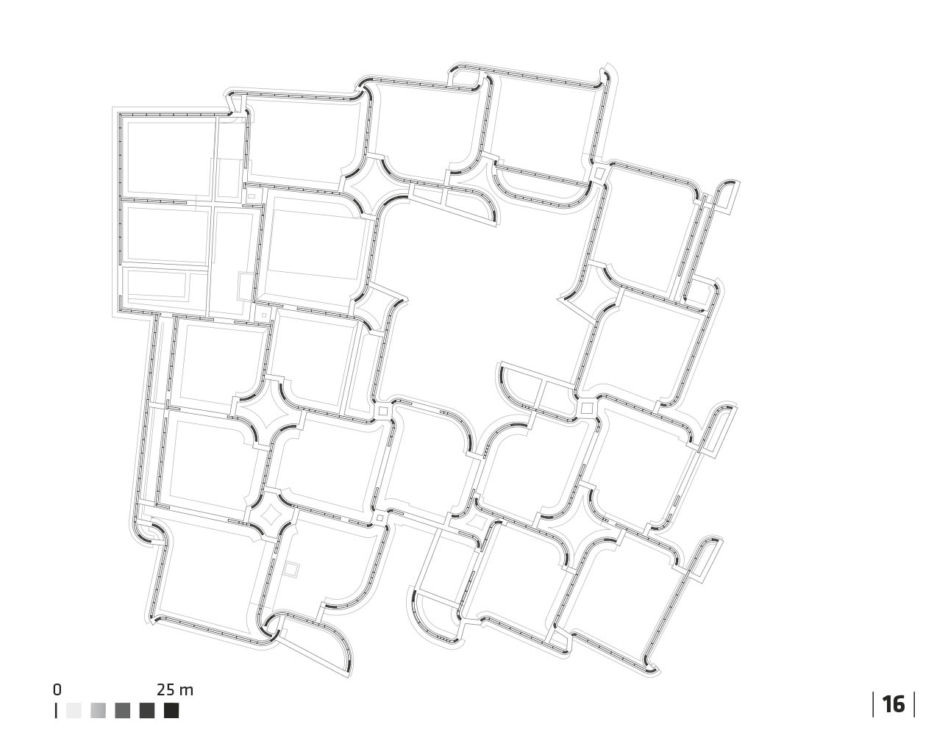

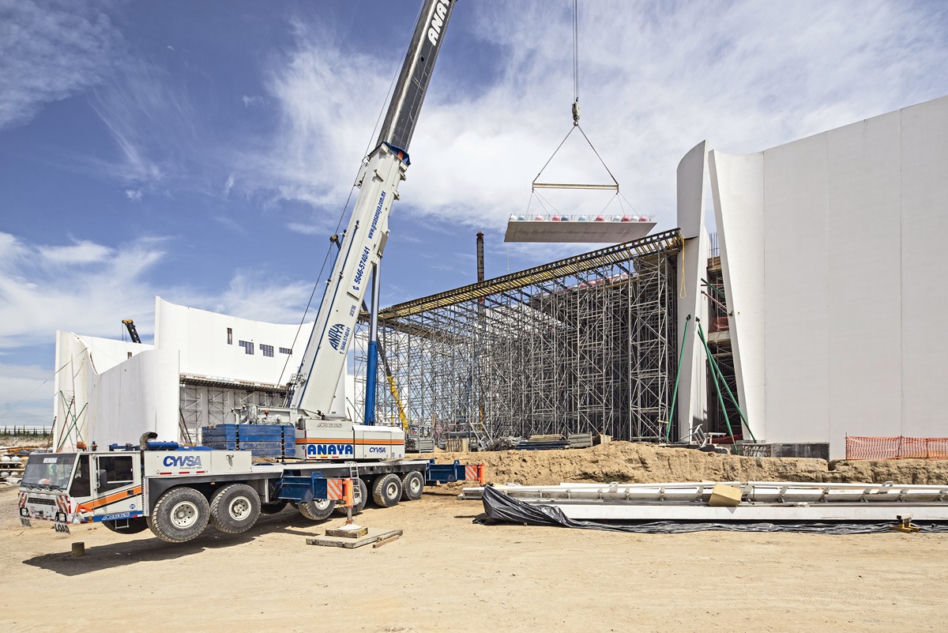

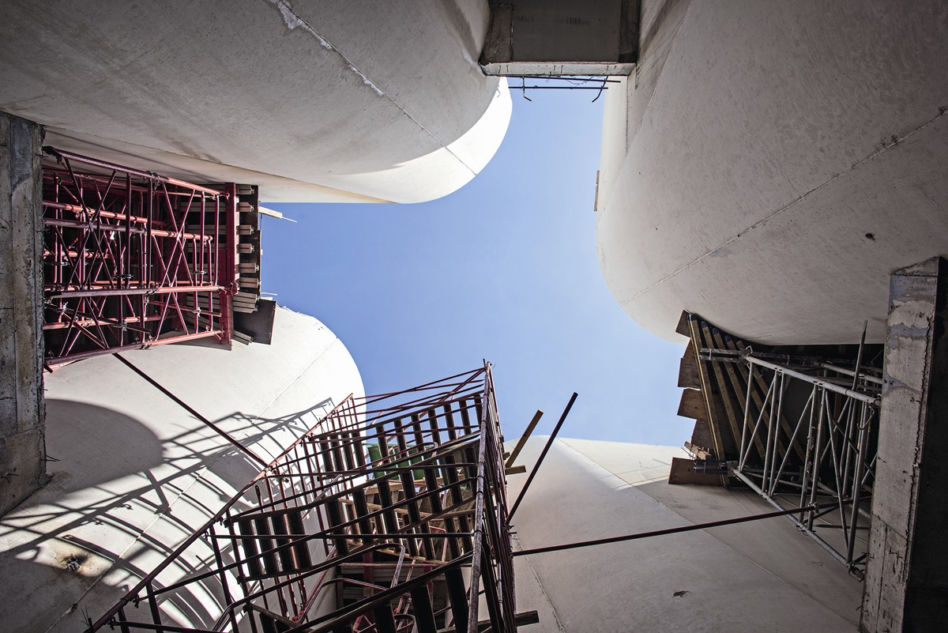

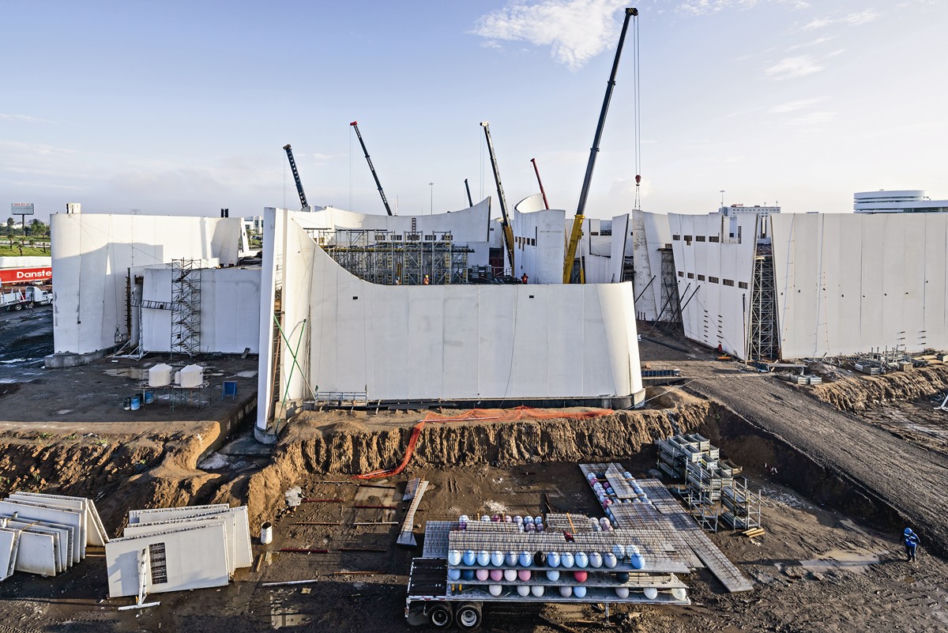

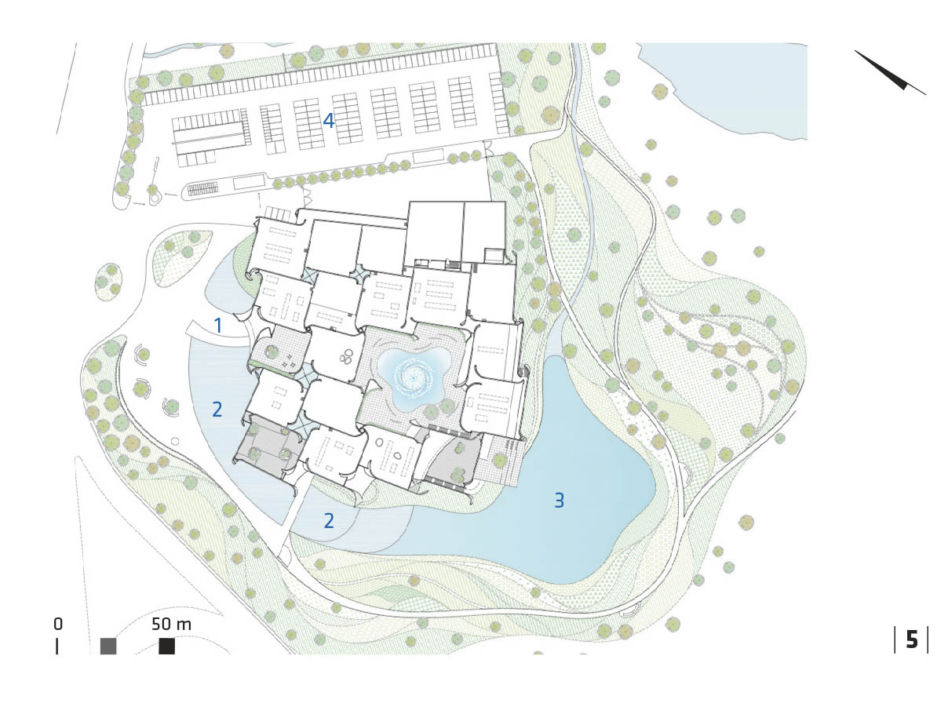

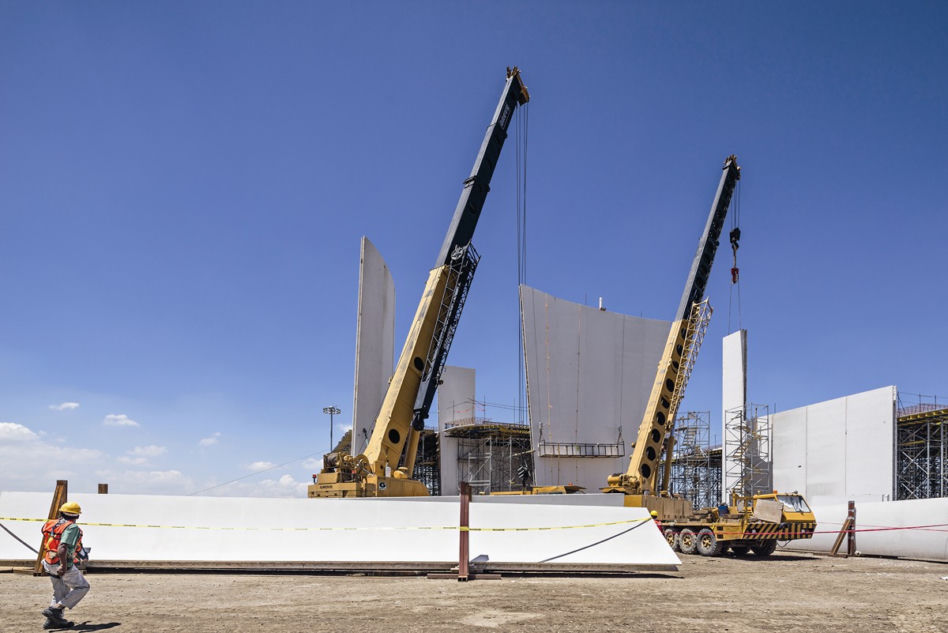

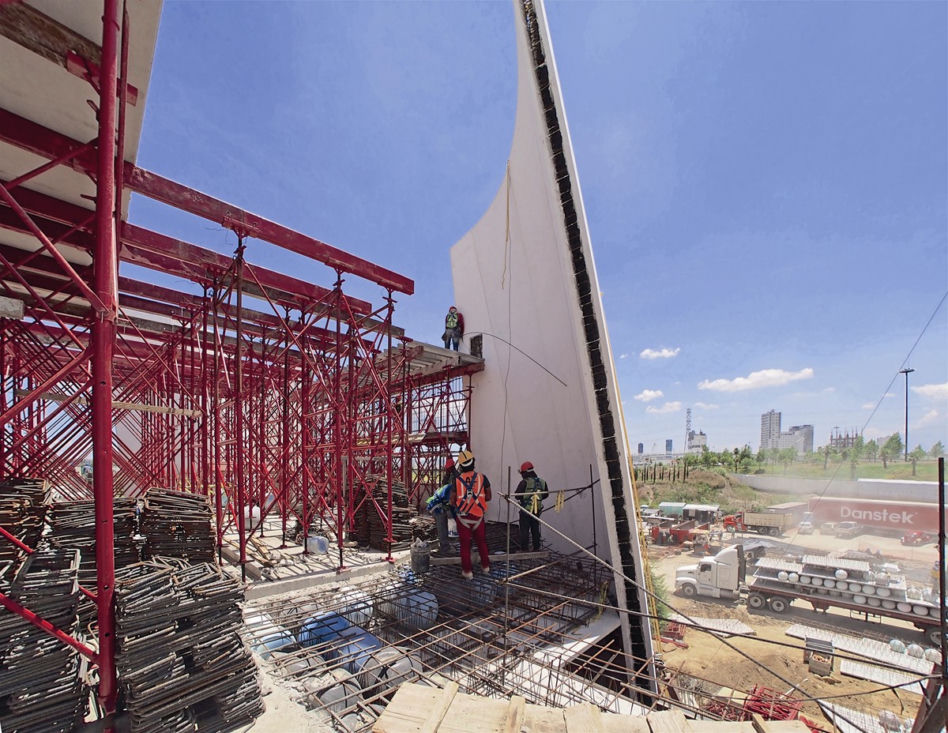

Muzeum Baroku

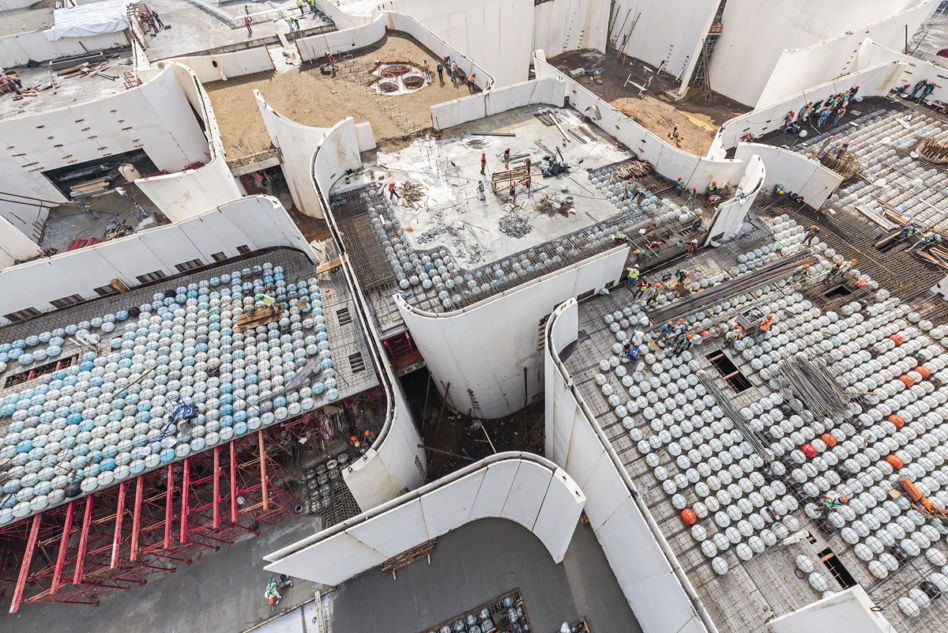

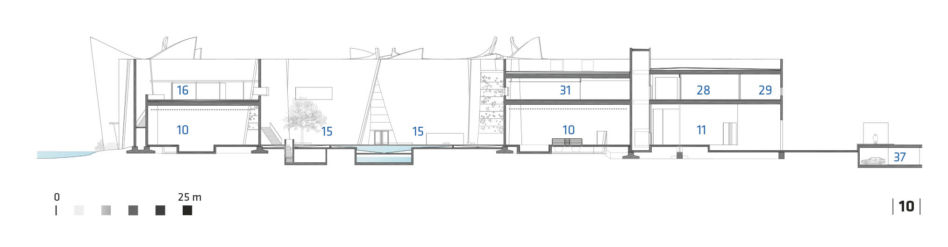

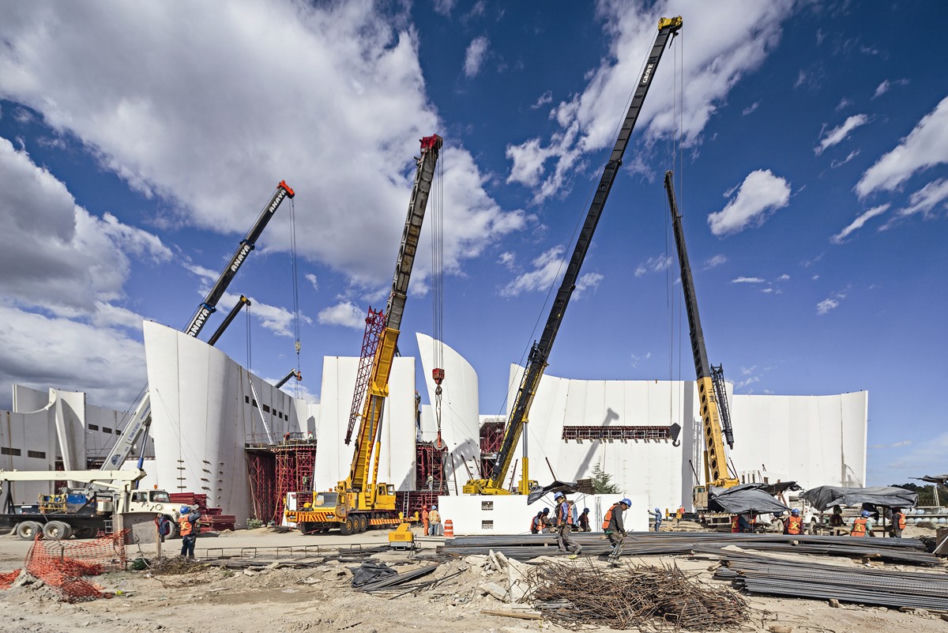

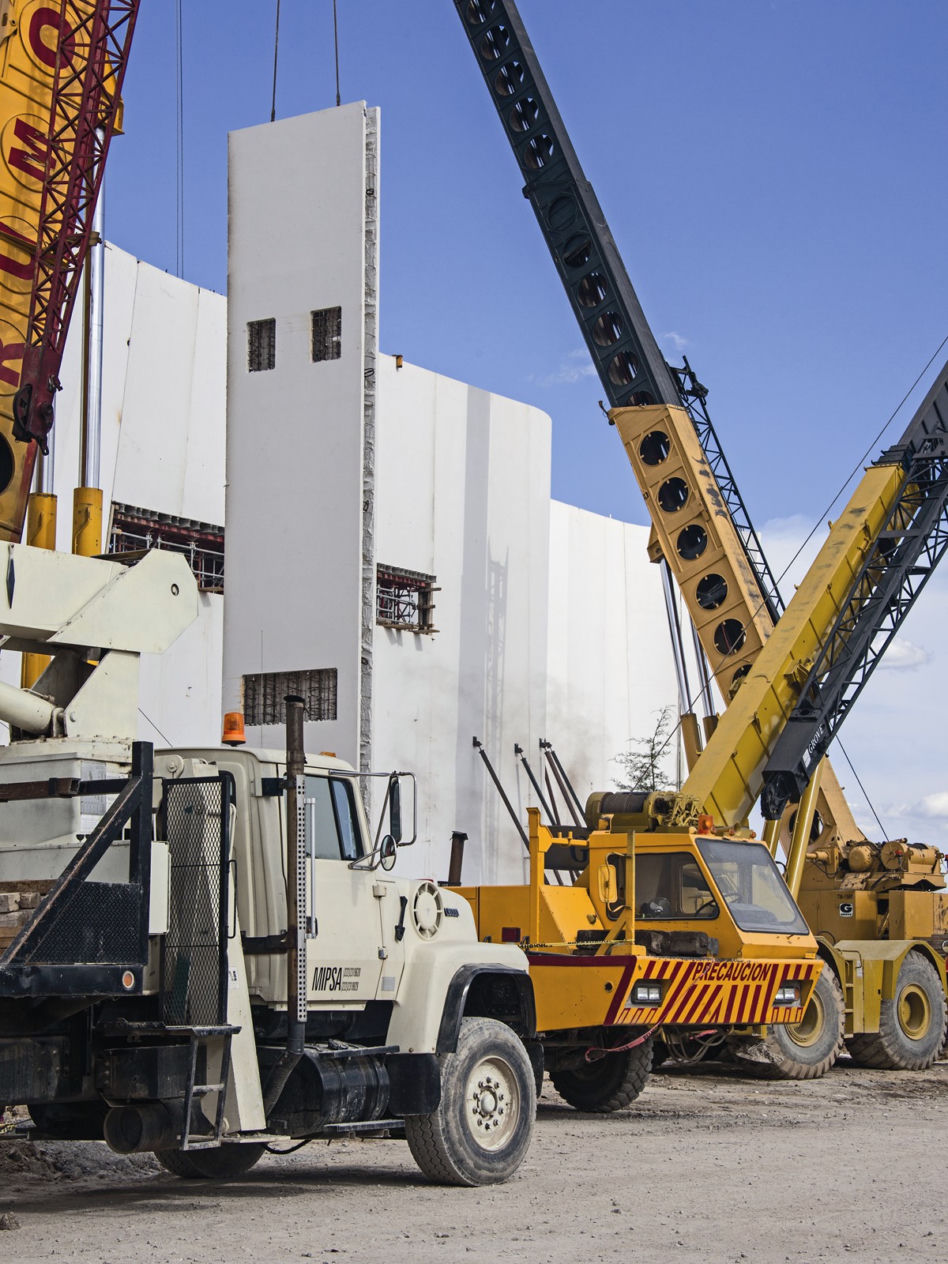

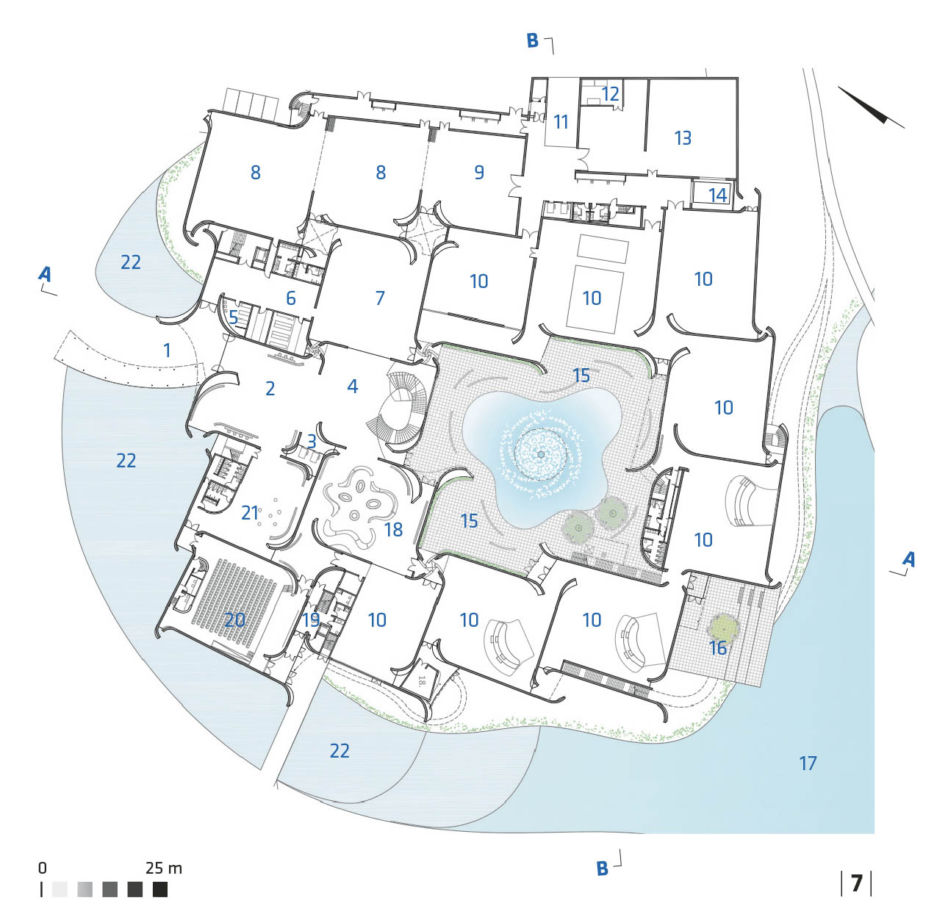

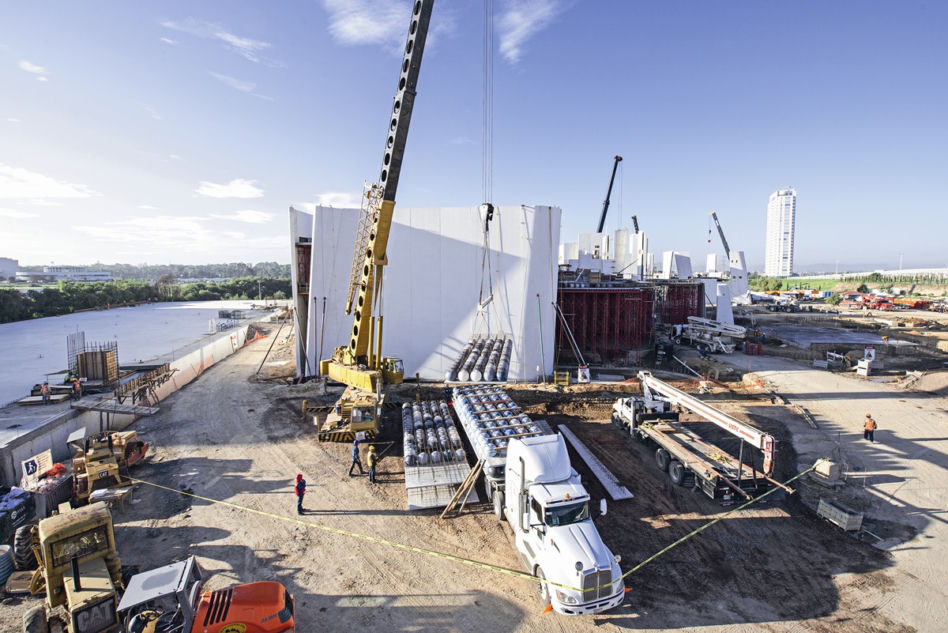

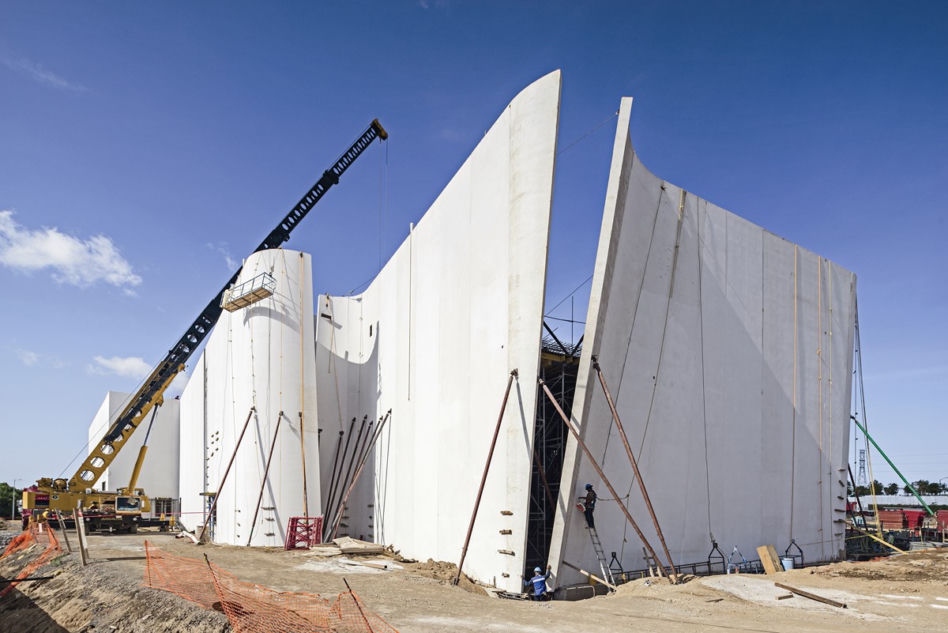

Detal przekroju przez elewację i strop: od strony stawu (11); od strony patio (12); od strony jednego z wejść (18). Oznaczenia: 1 – koryto odwodnieniowe; 2 – rura spustowa wewnątrz ściany; 3 – wylot rury spustowej; 4 – zbrojenie strefy podparcia stropu na ścianie; 5 – prefabrykowany panel żelbetowy; 6 – posadzka z płyt trawertynu; 7 – konstrukcja podłogi podniesionej; 8 – hydroizolacja; 9 – warstwa spadkowa; 10 – lekki strop żelbetowy z wypełnieniem z kul polietylenowych; 11 – oświetlenie liniowe LED; 12 – żaluzja. ze stali nierdzewnej; 13 – konstrukcja sufitu podwieszonego; 14 – płyta żelbetowa; 15 – woda; 16 – żwir; 17 – drenaż pod płytą; 18 – drenaż opaskowy; 19 – zbrojenie; 20 – startery ścian zewnętrznych; 21 – element montażowy ścian; 22 – ubity piach; 23 – żelbetowa ława fundamentowa; 24 – odsadzka ławy fundamentowej; 25 – chudy beton; 26 – termoizolacja; 27 – wykończenie z płyt g-k; 28 – warstwa absorbująca fale akustyczne; 29 – izolacja akustyczna; 30 – płyta g-k perforowana; 31 – wykładzina; 32 – rama ze stali nierdzewnej; 33 – okno uchylne; 34 – blat drewniany; 35 – płyty chodnikowe; 36 – świetlik (szkło klejone, bezpieczne); 37 – szkło klejone przeciwsłoneczne; 38 – rygiel ściany kurtynowej 13-15, 17, 19 | Prefabrykowane elementy ścian zewnętrznych transportowano na plac budowy, gdzie łączono je ze sobą 16 | Schemat konstrukcyjny 20 | Ściany zewnętrzne zbudowane są z dwóch paneli z białego betonu o gr. 65 mm, połączonych w element warstwowy ze szczeliną pośrodku Rys. Toyo Ito & Associates, Architects
Źródło: Archiwum Architektury
