Mikroapartamenty w Nowym Jorku
Celem projektu było stworzenie bloku mieszkalnego, który oferowałby niewielkie i niedrogie mieszkania pod wynajem. Blok składa się z 55 jednostek o powierzchni od 25 do 35 m2, a jego konstrukcja pozwala na umiejscowienie w niemal dowolnej lokalizacji. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Na dachu wieżowca Carmel Place zlokalizowano taras dla mieszkańców. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

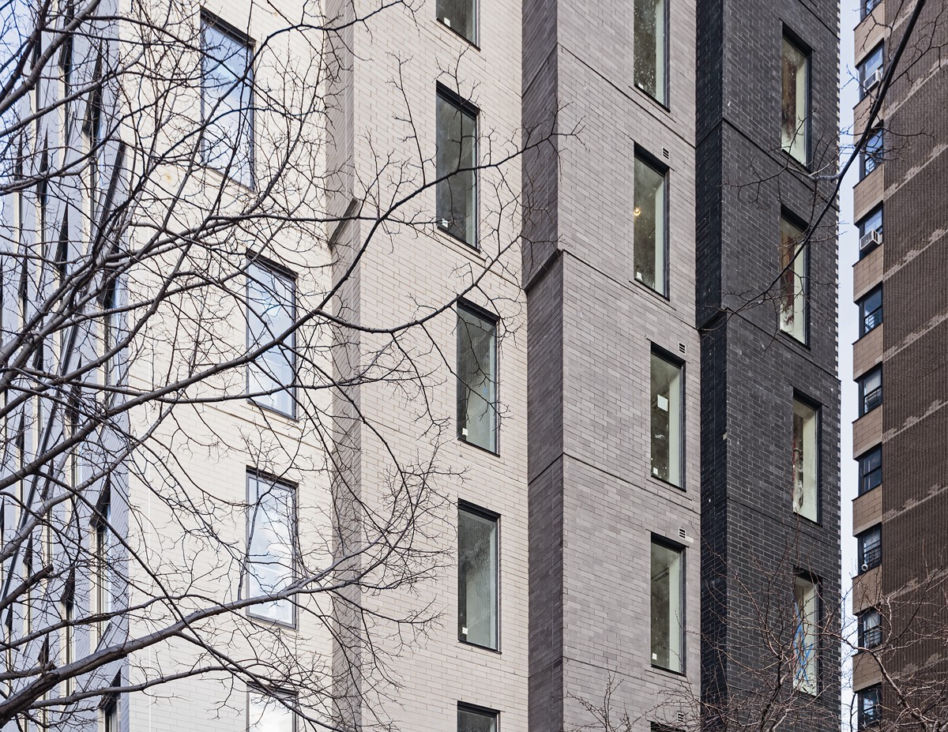

Na elewacjach zastosowano cegłę w czterech odcieniach szarości. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

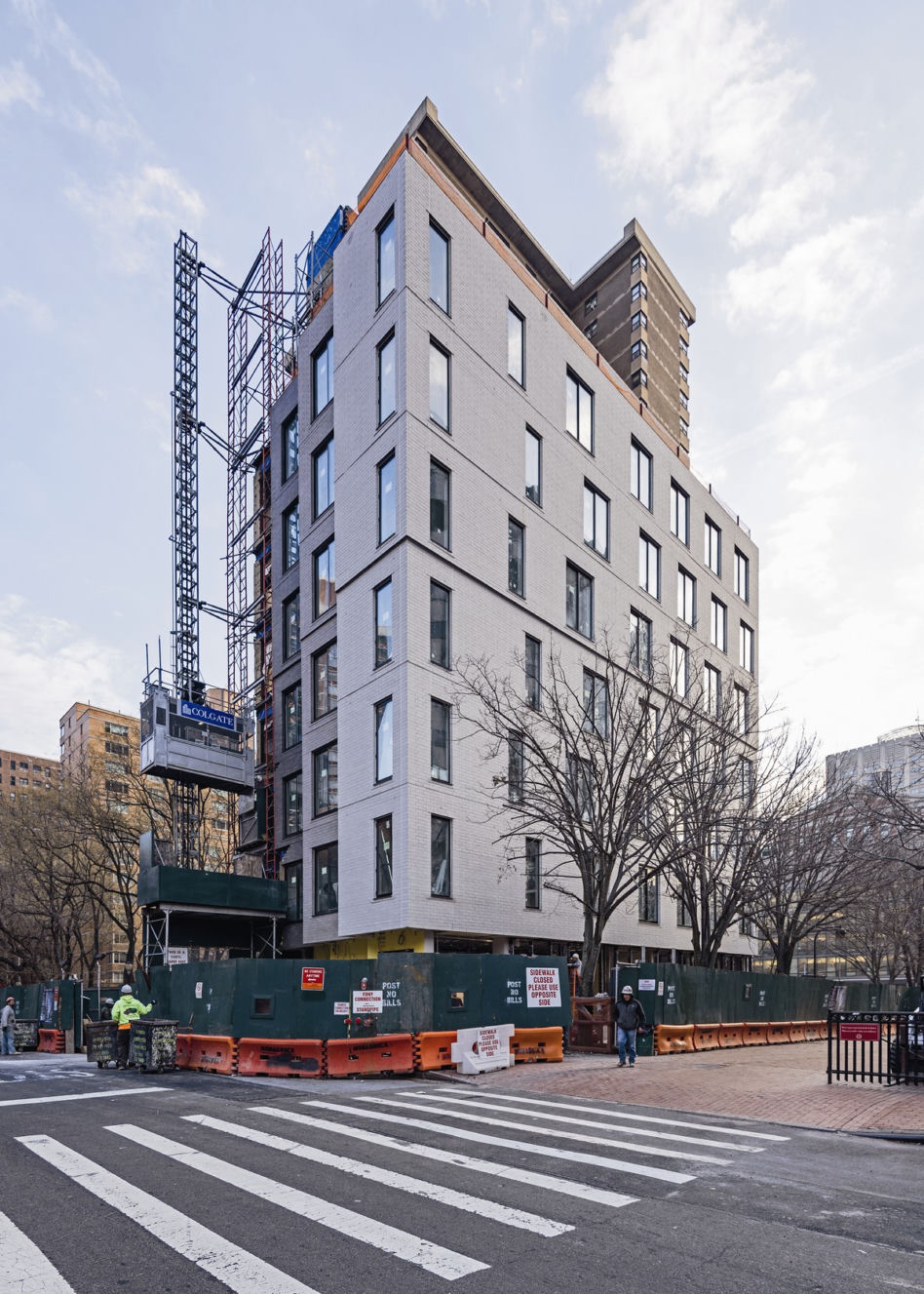

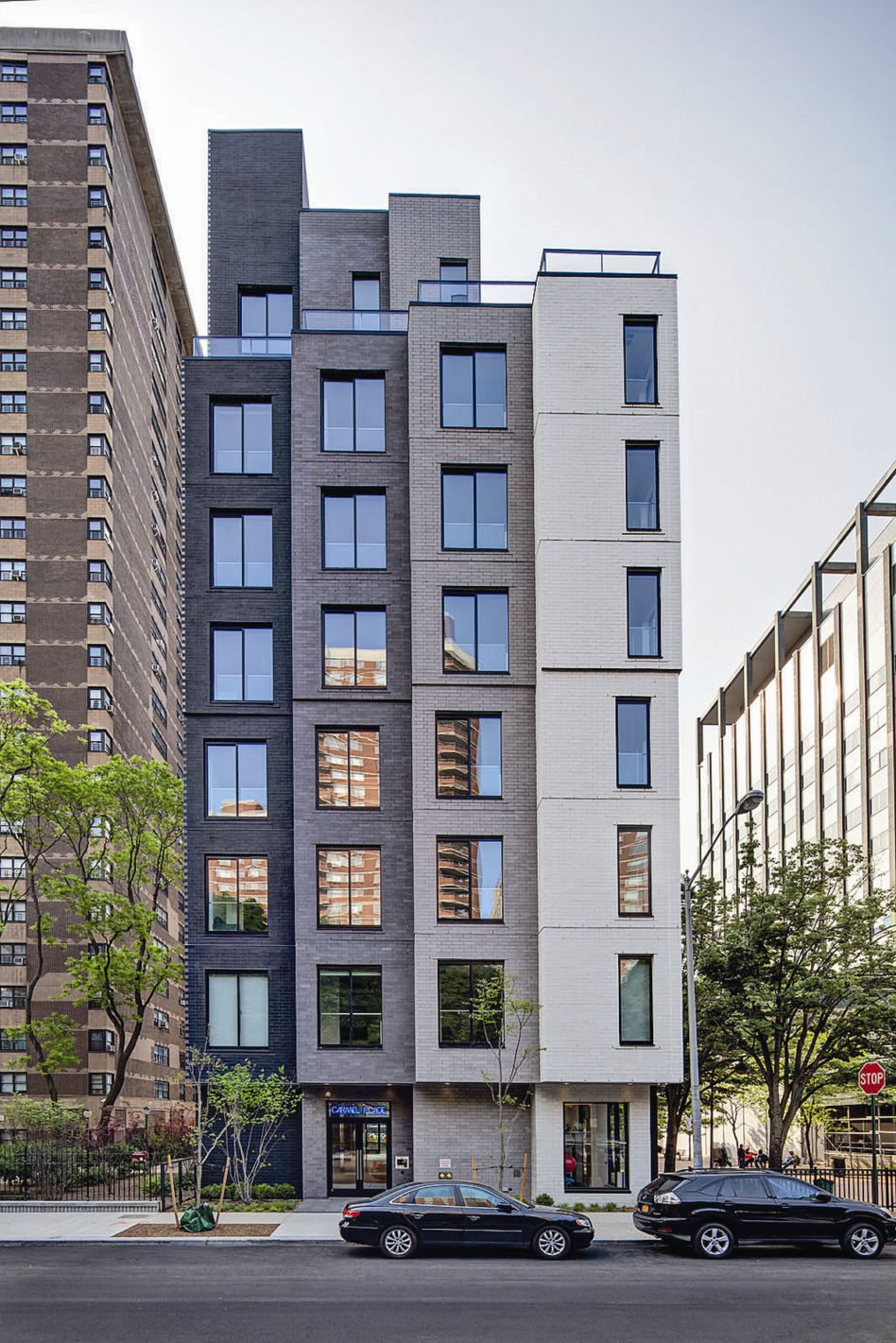

Elewacja północno-zachodnia – widok od strony wejścia. Fot. Monadnock construction
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

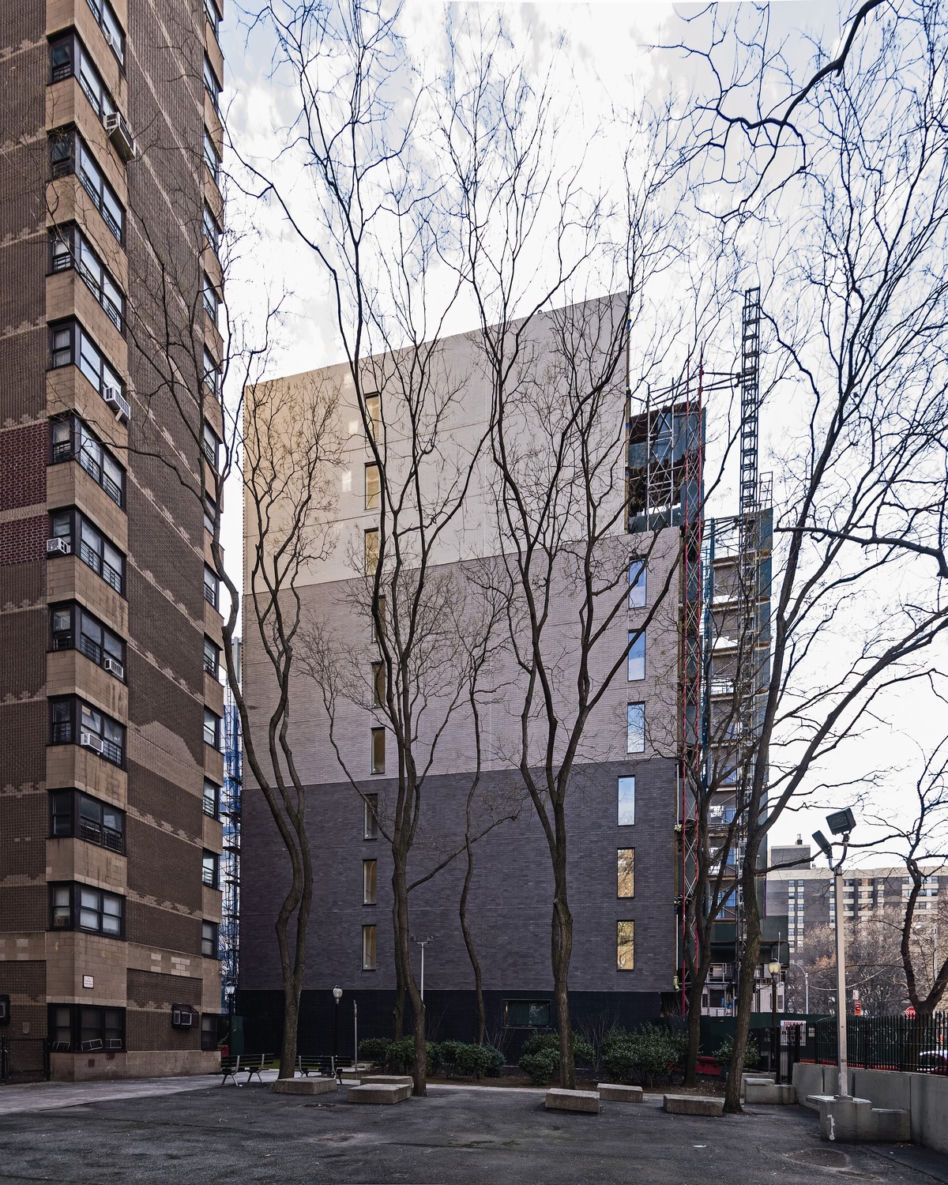

Elewacja północno-wschodnia. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

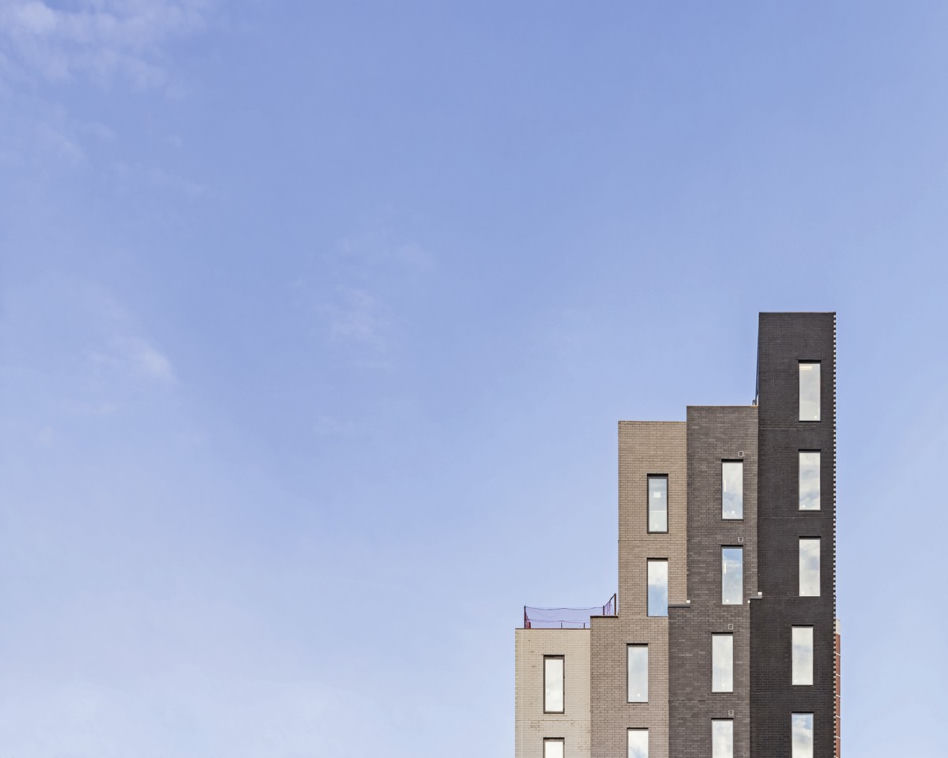

Od strony północno-zachodniej oraz południowo-wschodniej budynek wygląda jak połączone ze sobą cztery smukłe wieże. Każda z nich ma szerokość 3,35 m. Poszczególne moduły mieszkalne wyposażono w pojedyncze lub podwójne okna o wysokości 2,44 m, których proporcje są adekwatne do proporcji całego bloku. Fot. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

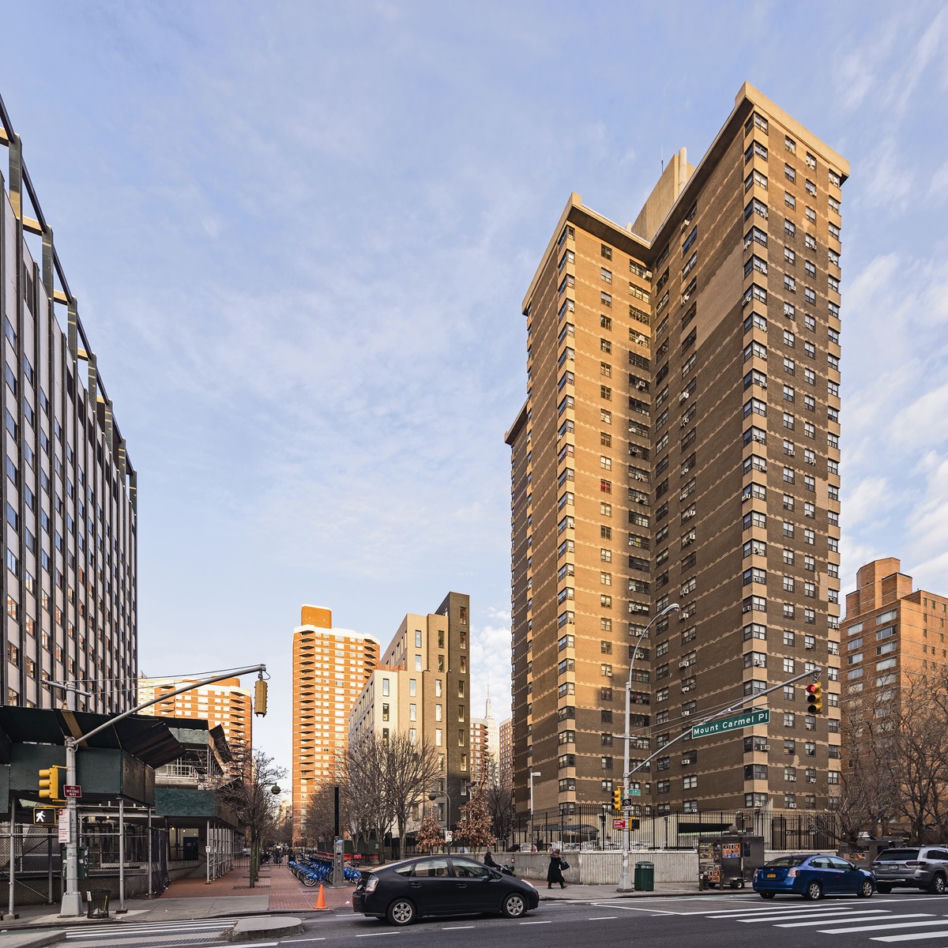

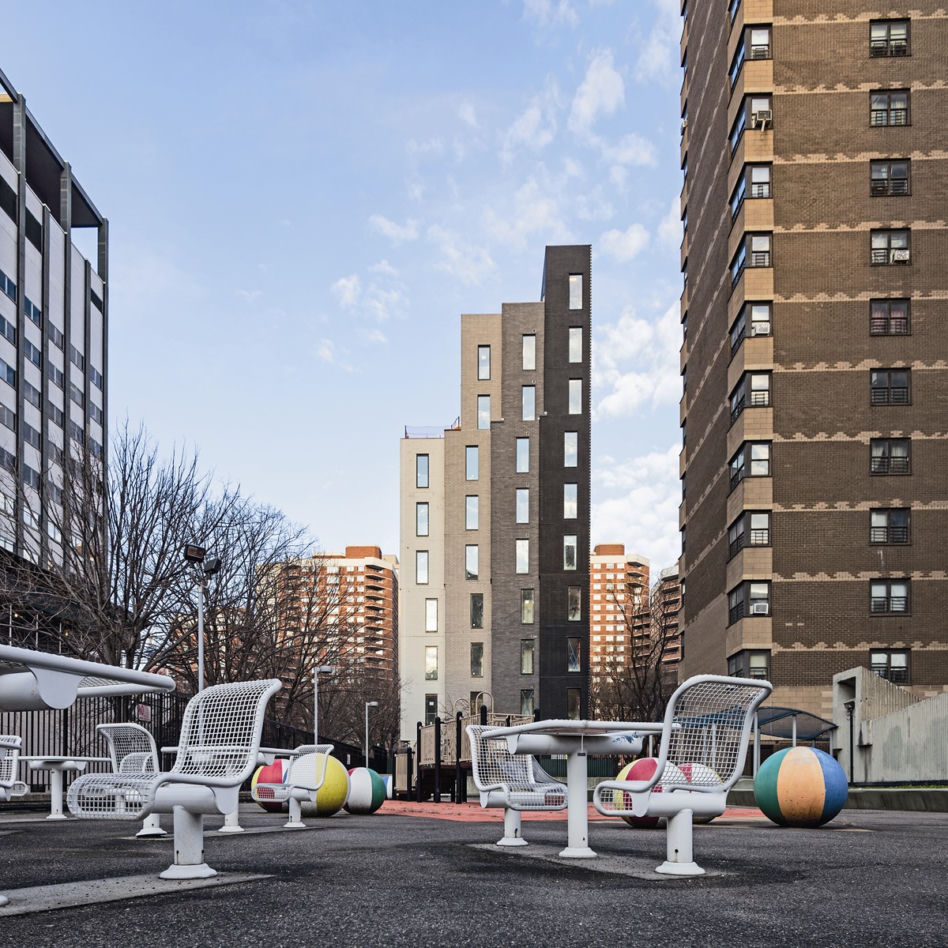

Obiekt znajduje się w dzielnicy mieszkaniowej Kips Bay na Manhattanie w Nowym Jorku, gdzie dominują apartamentowce z charakterystycznej czerwonej cegły. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

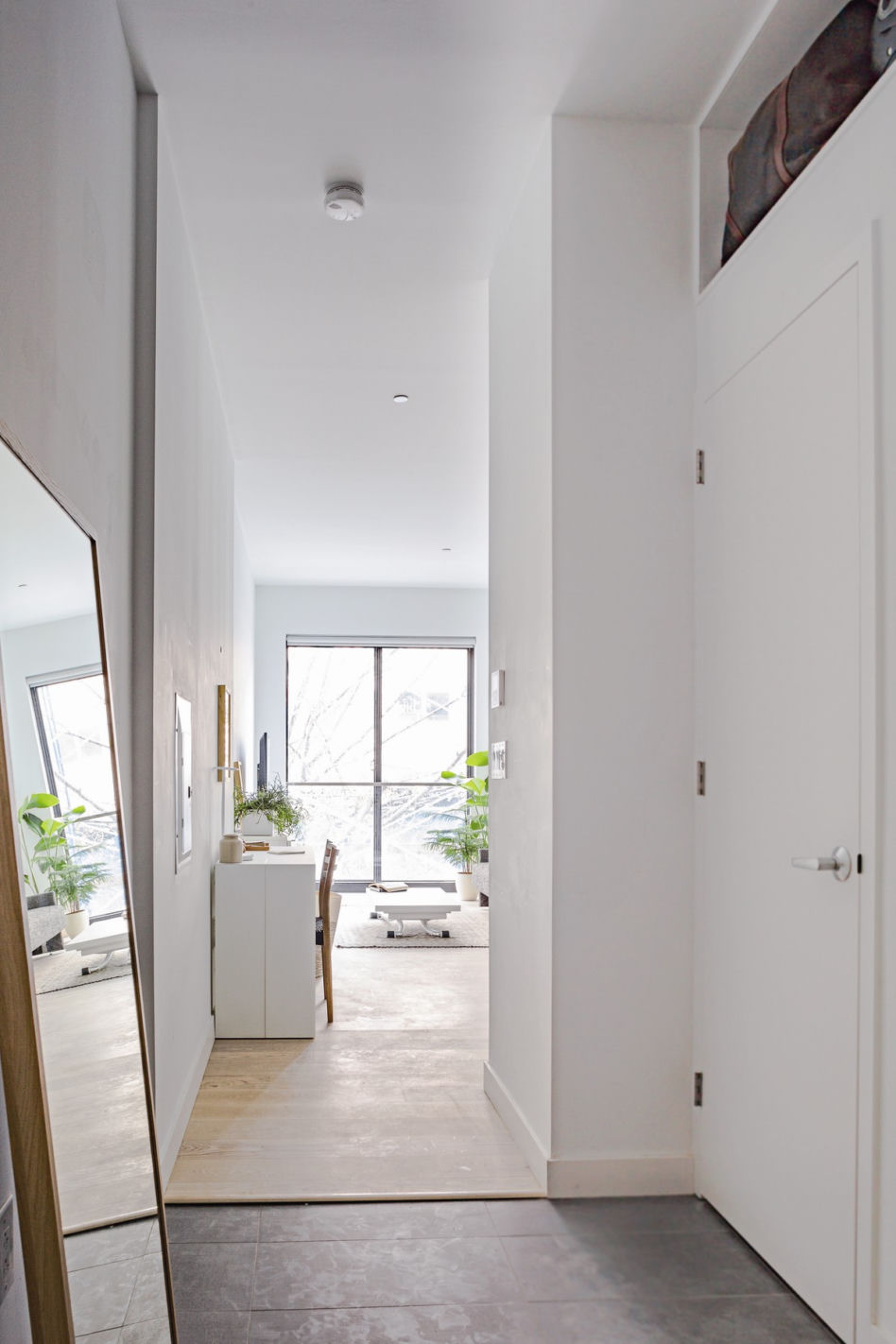

Widok od strony wejścia. Wszystkie kawalerki utrzymano w jasnej kolorystyce. Dodatkowe miejsce do przechowywania zaprojektowano nad kuchnią i łazienką. Część mieszkań wyposażono w zabudowę, której formę można dostosowywać do indywidualnych potrzeb użytkowników. Fot. Pablo Enriquez
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

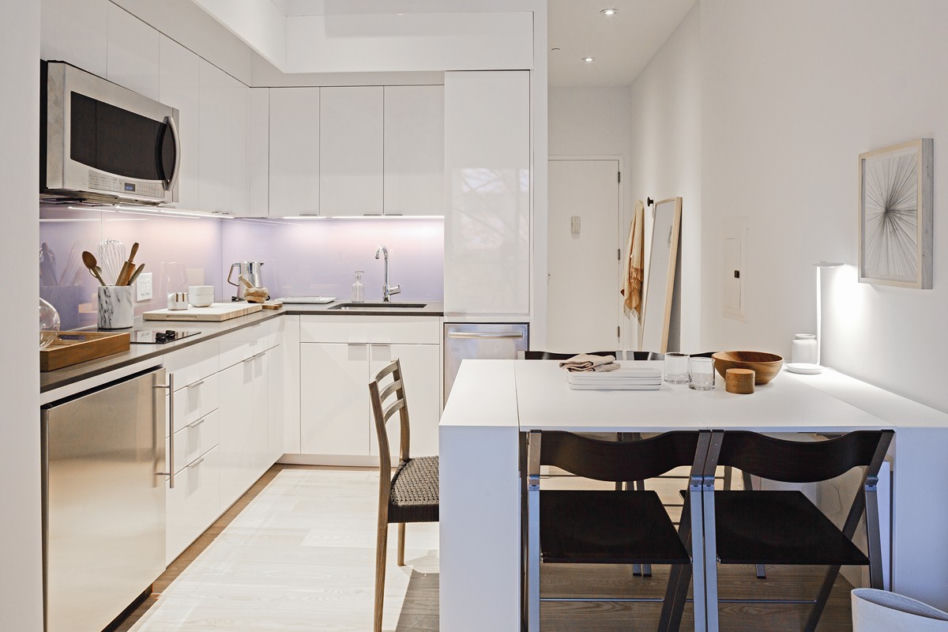

W każdym mieszkaniu znajduje się pokój dzienny, kuchnia, łazienka oraz balkon w postaci portfenetru. Fot. Pablo Enriquez
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

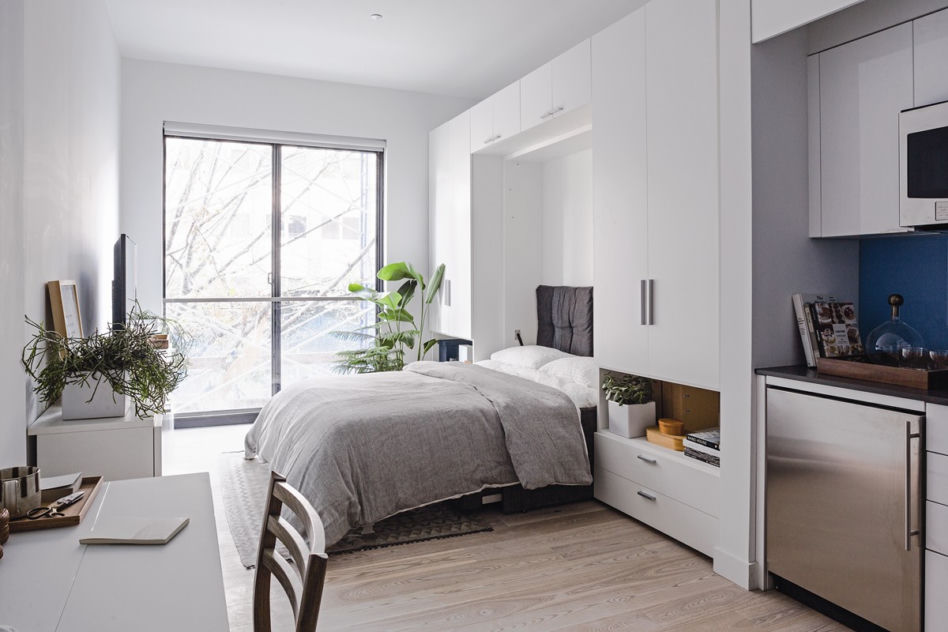

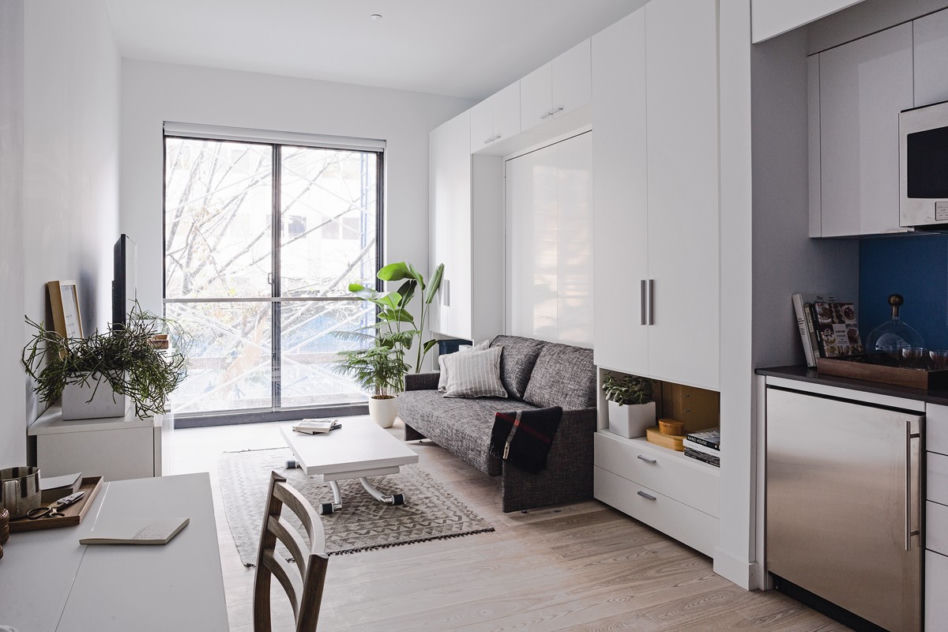

Wnętrza zaprojektowano tak, aby pomimo małego metrażu stworzyć wrażenie przestronności. Rozłożona sofa zmienia pokój dzienny w sypialnię, a mobilny stół miejsce pracy w jadalnię. Fot. Pablo Enriquez
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Wnętrza zaprojektowano tak, aby pomimo małego metrażu stworzyć wrażenie przestronności. Rozłożona sofa zmienia pokój dzienny w sypialnię, a mobilny stół miejsce pracy w jadalnię. Fot. Pablo Enriquez
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

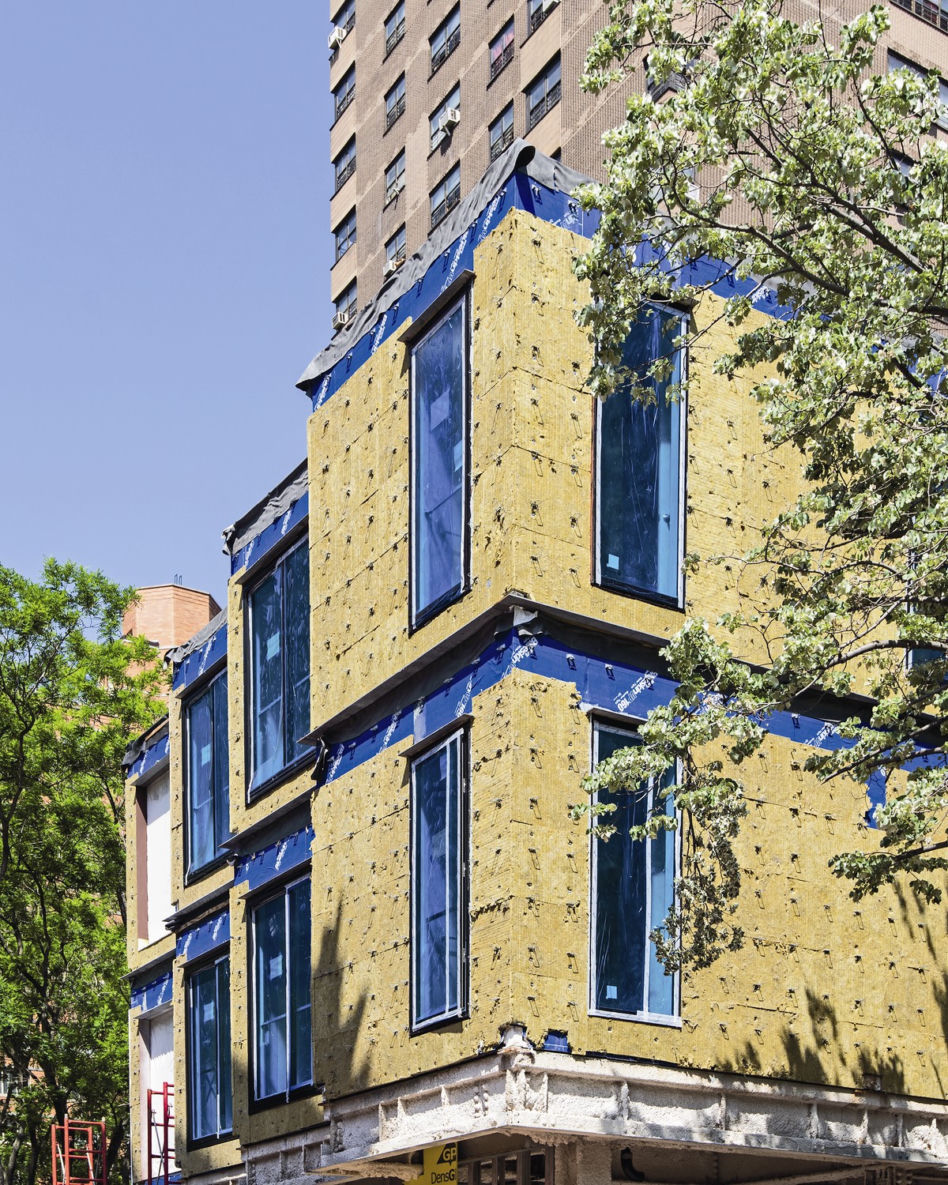

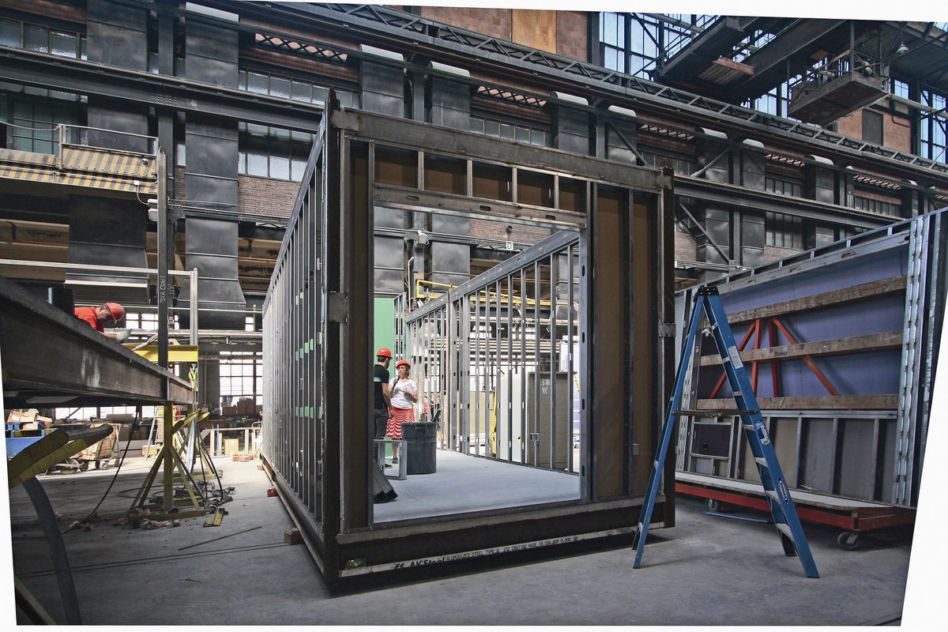

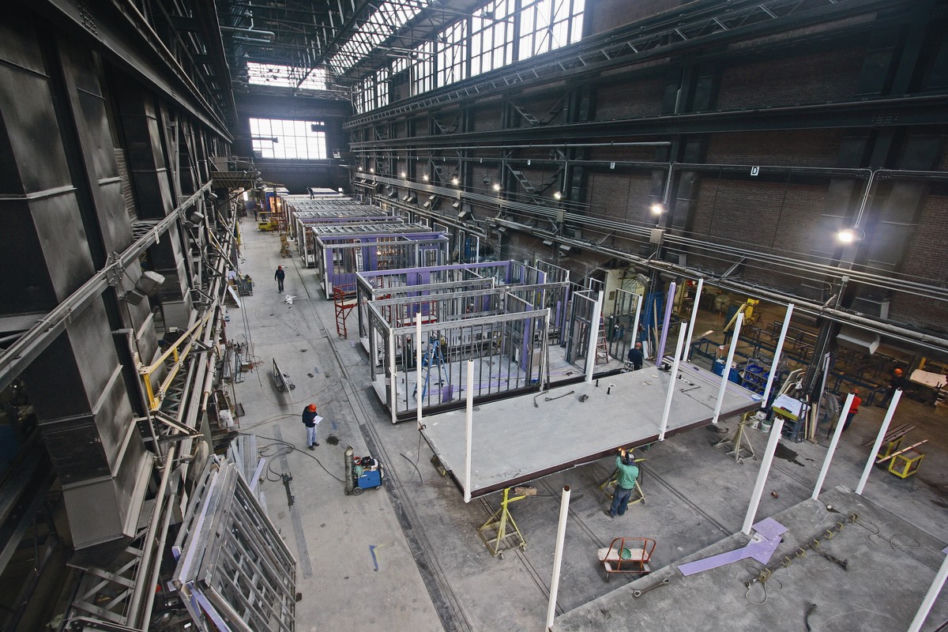

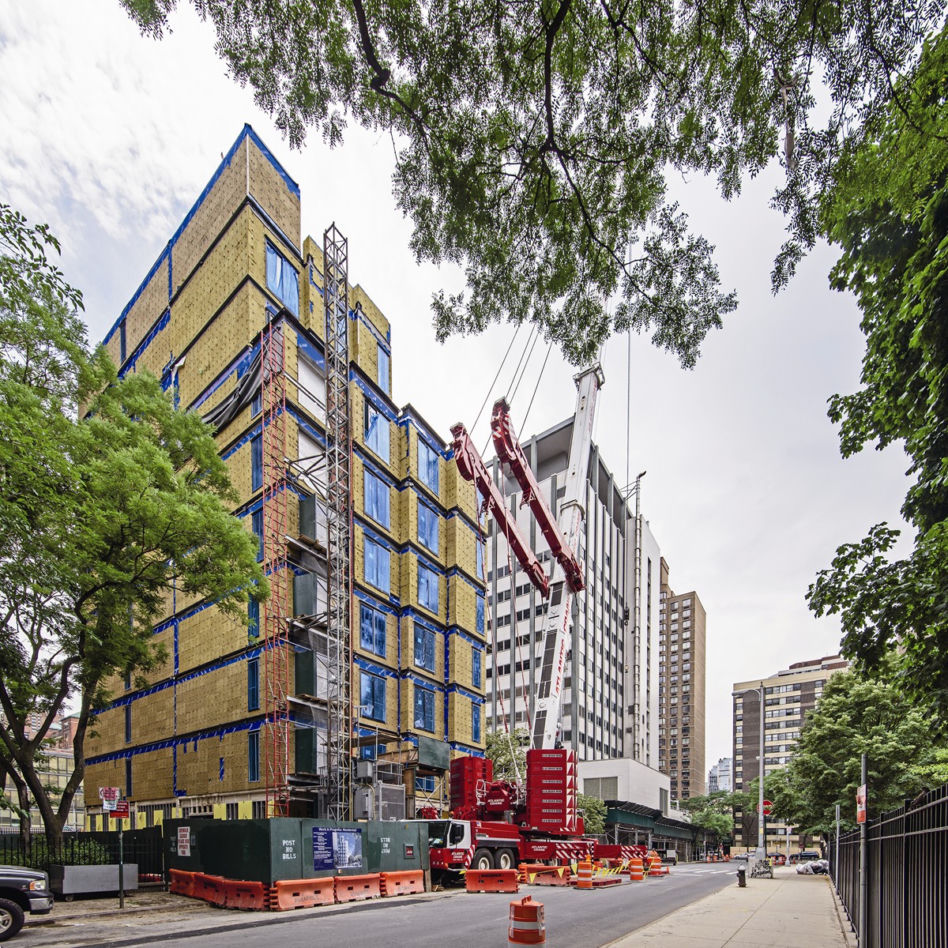

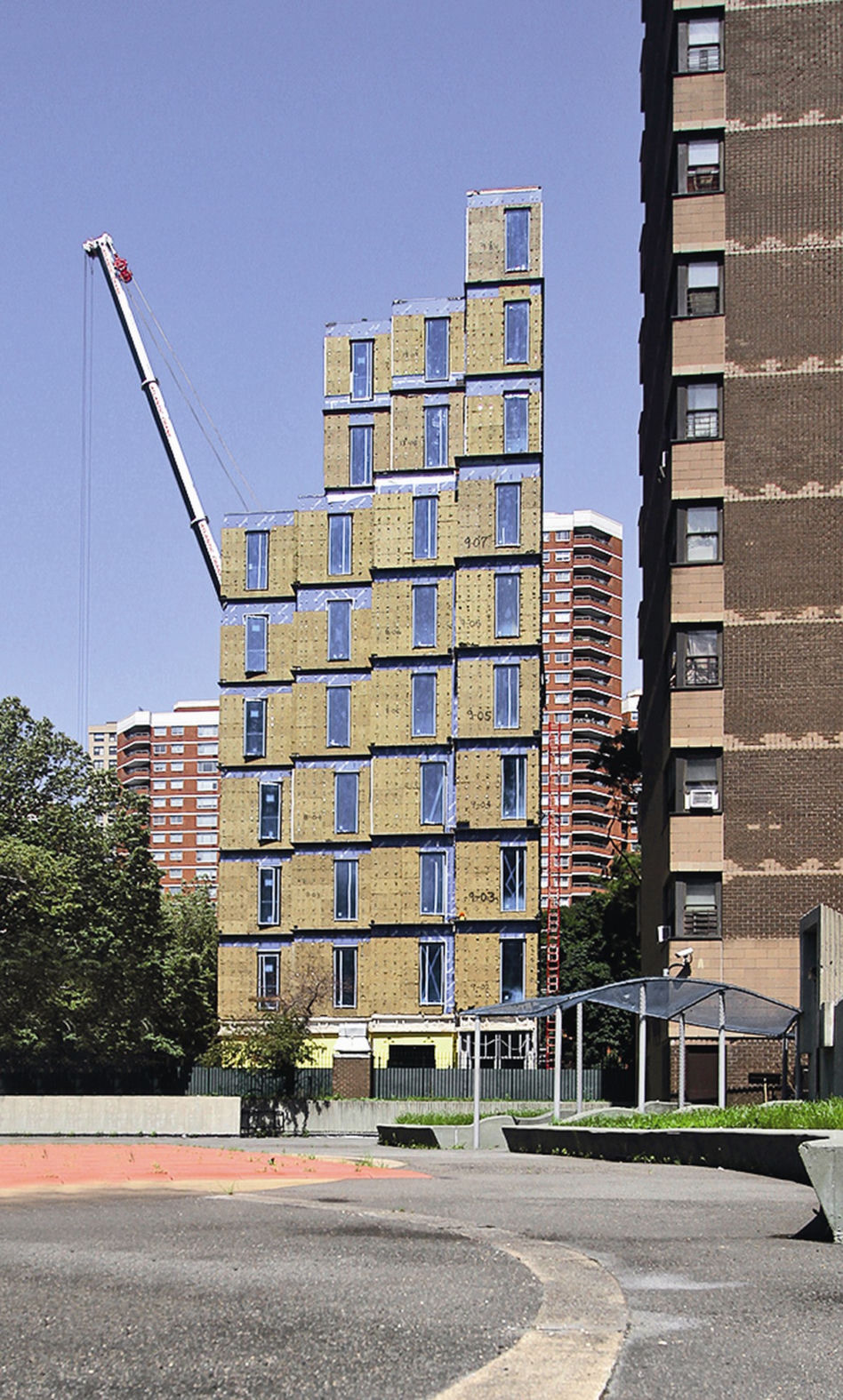

Budowa bloku polegała na wyprodukowaniu w fabryce 65 stalowych, pojedynczych modułów ramowych z betonowymi płytami podłóg i stropów (z czego 55 modułów to jednostki mieszkalne, pozostałe 10 składa się na rdzeń budynku), a następnie przetransportowaniu ich na plac budowy i połączeniu ze sobą. Tak zamontowane elementy są gotowe do montażu urządzeń i wykończenia wnętrz, a także ceglanej elewacji. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Budowa bloku polegała na wyprodukowaniu w fabryce 65 stalowych, pojedynczych modułów ramowych z betonowymi płytami podłóg i stropów (z czego 55 modułów to jednostki mieszkalne, pozostałe 10 składa się na rdzeń budynku), a następnie przetransportowaniu ich na plac budowy i połączeniu ze sobą. Tak zamontowane elementy są gotowe do montażu urządzeń i wykończenia wnętrz, a także ceglanej elewacji. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Budowa bloku polegała na wyprodukowaniu w fabryce 65 stalowych, pojedynczych modułów ramowych z betonowymi płytami podłóg i stropów (z czego 55 modułów to jednostki mieszkalne, pozostałe 10 składa się na rdzeń budynku), a następnie przetransportowaniu ich na plac budowy i połączeniu ze sobą. Tak zamontowane elementy są gotowe do montażu urządzeń i wykończenia wnętrz, a także ceglanej elewacji. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Budowa bloku polegała na wyprodukowaniu w fabryce 65 stalowych, pojedynczych modułów ramowych z betonowymi płytami podłóg i stropów (z czego 55 modułów to jednostki mieszkalne, pozostałe 10 składa się na rdzeń budynku), a następnie przetransportowaniu ich na plac budowy i połączeniu ze sobą. Tak zamontowane elementy są gotowe do montażu urządzeń i wykończenia wnętrz, a także ceglanej elewacji. Fot. Field condition
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

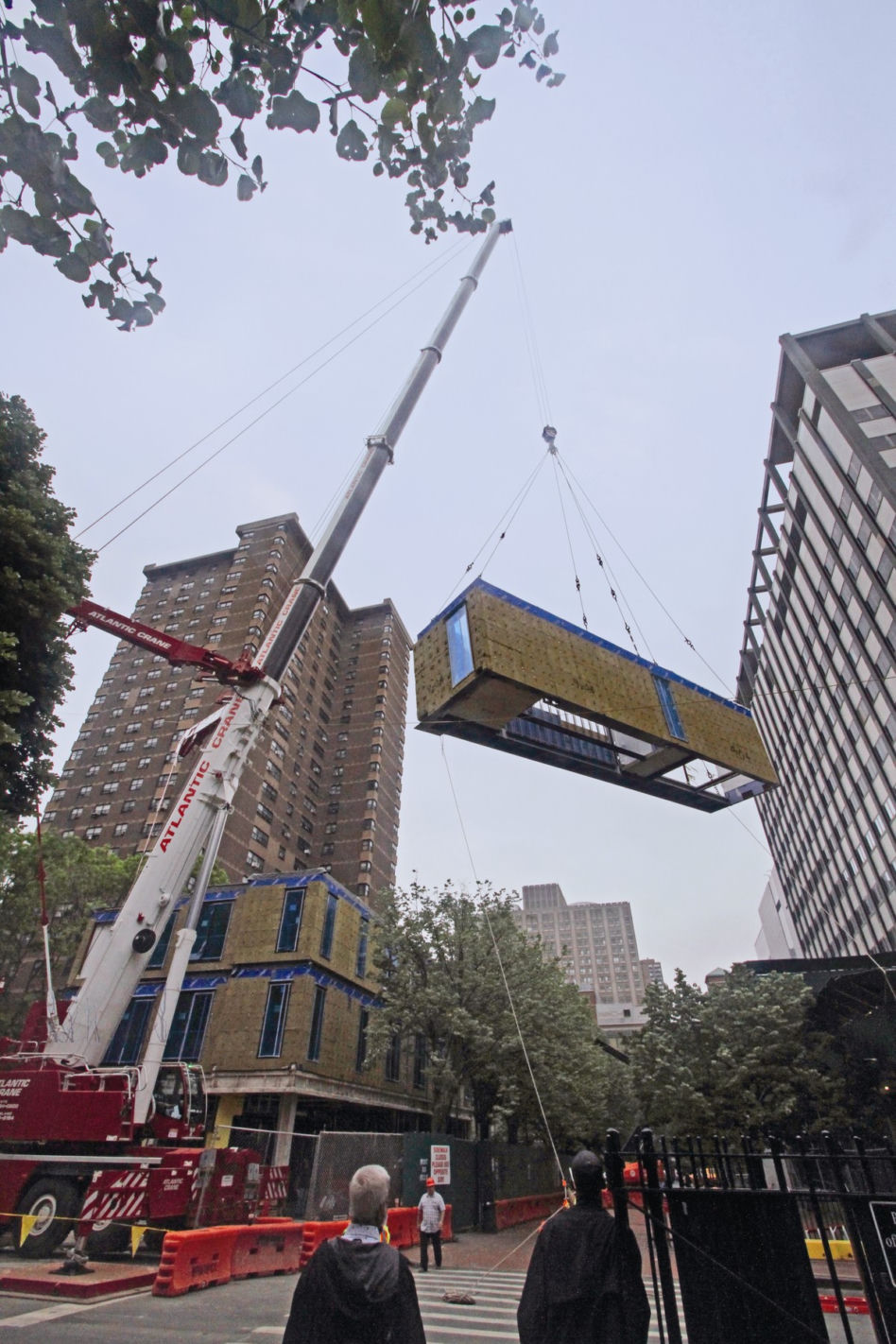

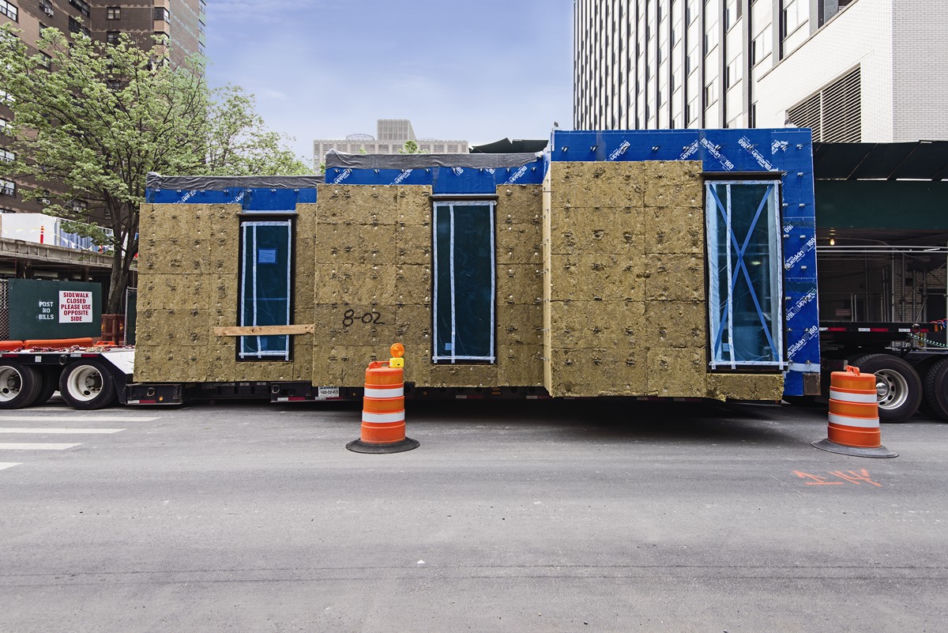

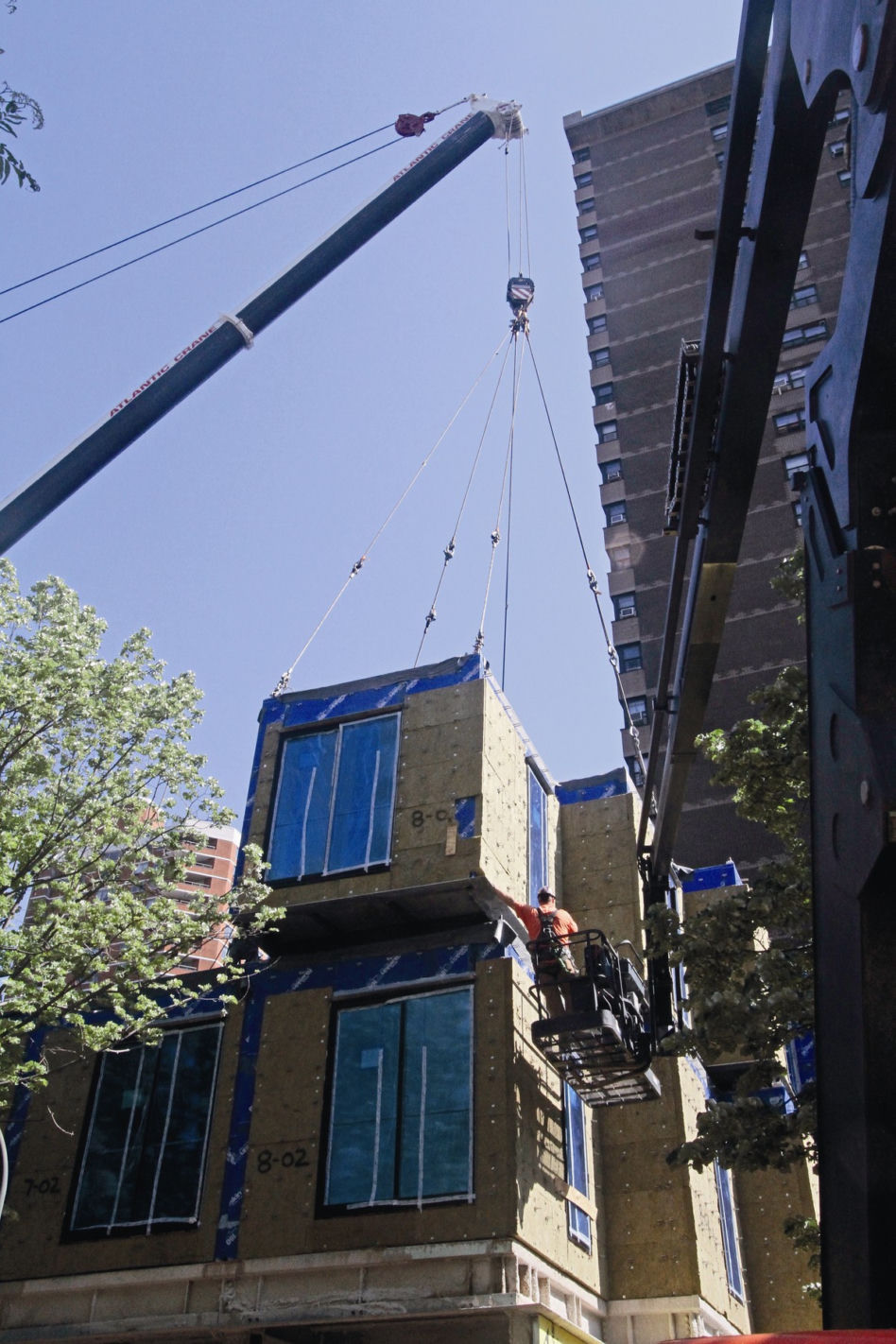

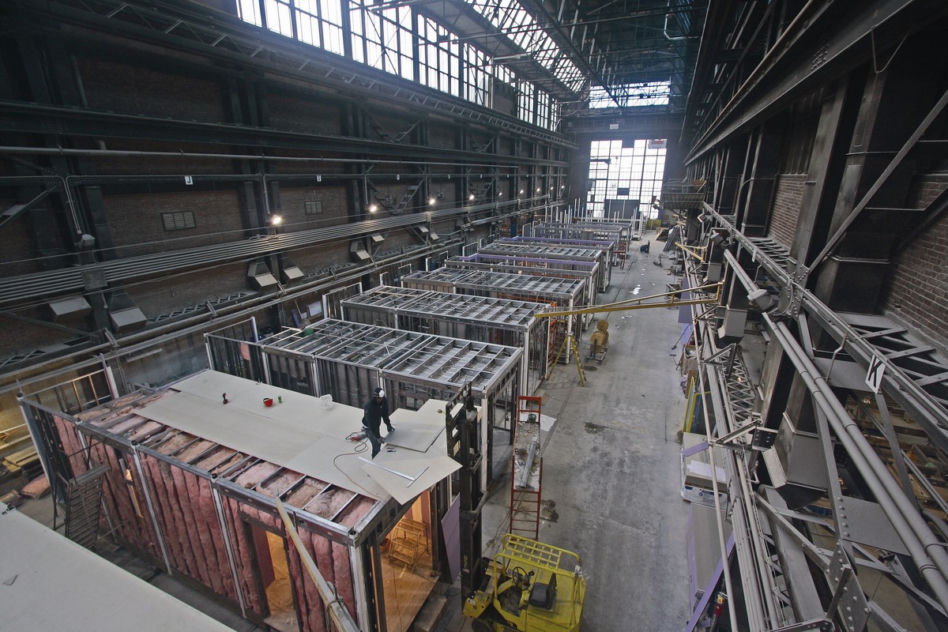

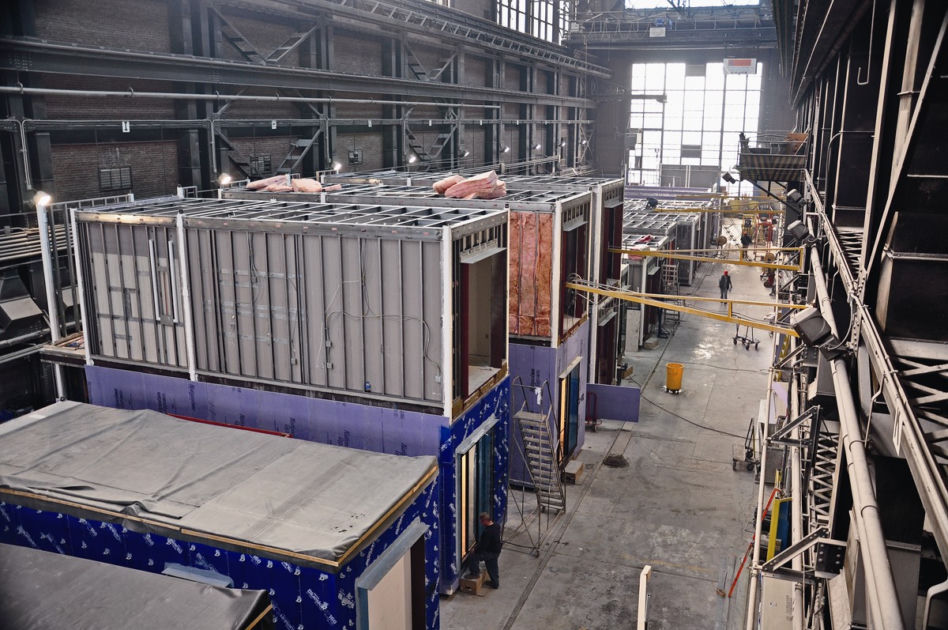

Moduły mieszkalne wyprodukowano w fabryce Capsys, a następnie transportowano na plac budowy, na którym w tym czasie prowadzone były prace fundamentowe. Fot. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Moduły mieszkalne wyprodukowano w fabryce Capsys, a następnie transportowano na plac budowy, na którym w tym czasie prowadzone były prace fundamentowe. Fot. NARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Moduły mieszkalne wyprodukowano w fabryce Capsys, a następnie transportowano na plac budowy, na którym w tym czasie prowadzone były prace fundamentowe. Fot. NARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Moduły mieszkalne wyprodukowano w fabryce Capsys, a następnie transportowano na plac budowy, na którym w tym czasie prowadzone były prace fundamentowe. Fot. NARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Moduły mieszkalne wyprodukowano w fabryce Capsys, a następnie transportowano na plac budowy, na którym w tym czasie prowadzone były prace fundamentowe. Fot. NARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku
Budowa bloku polegała na wyprodukowaniu w fabryce 65 stalowych, pojedynczych modułów ramowych z betonowymi płytami podłóg i stropów (z czego 55 modułów to jednostki mieszkalne, pozostałe 10 składa się na rdzeń budynku), a następnie przetransportowaniu ich na plac budowy i połączeniu ze sobą. Tak zamontowane elementy są gotowe do montażu urządzeń i wykończenia wnętrz, a także ceglanej elewacji. Fot. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

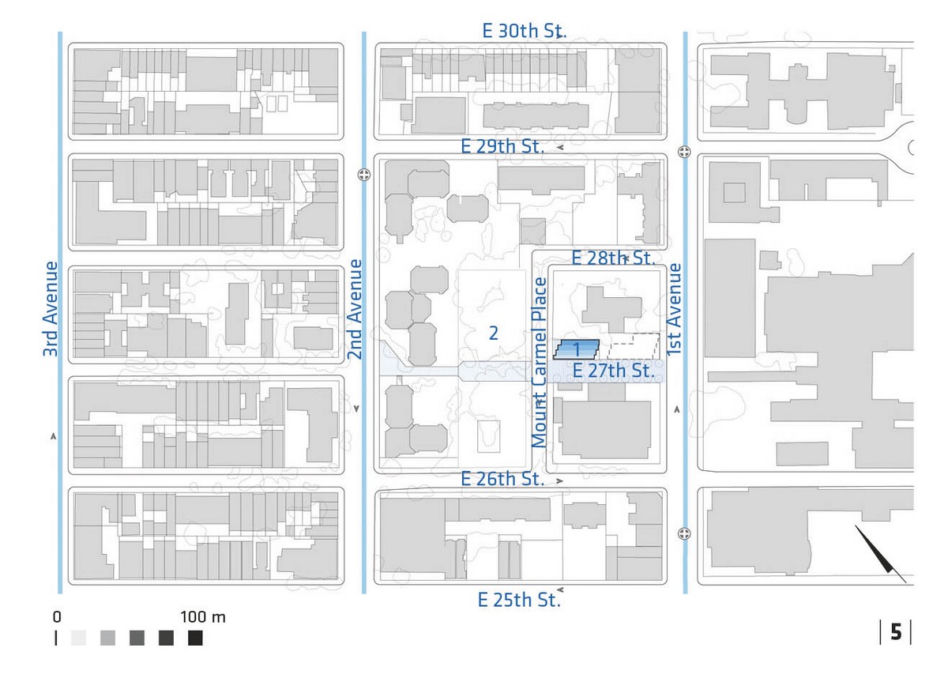

Sytuacja: Oznaczenia: 1 – Carmel Place; 2 – Bellevue South Park; Il. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

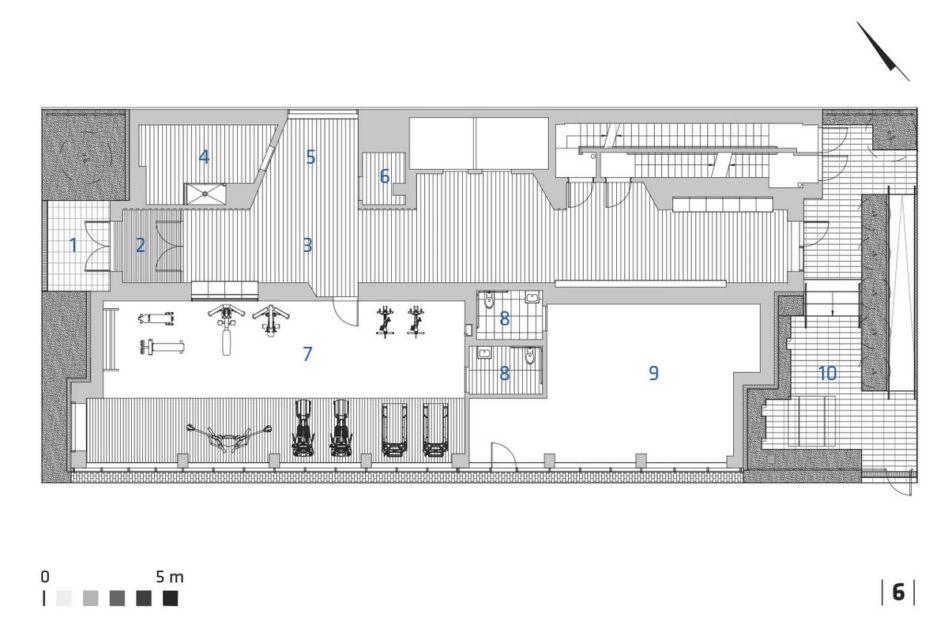

Rzut parteru. Oznaczenia: 1 – wejście główne; 2 – foyer; 3 – hol wejściowy; 4 – zaplecze; 5 – recepcja; 6 – magazyn; 7 – przestrzeń rekreacyjna (siłownia); 8 – toaleta; 9 – przestrzeń usługowa; 10 – patio zewnętrzne; 11 – pokój dzienny; 12 – kuchnia; 13 – łazienka + wc; 14 – korytarz; Il. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

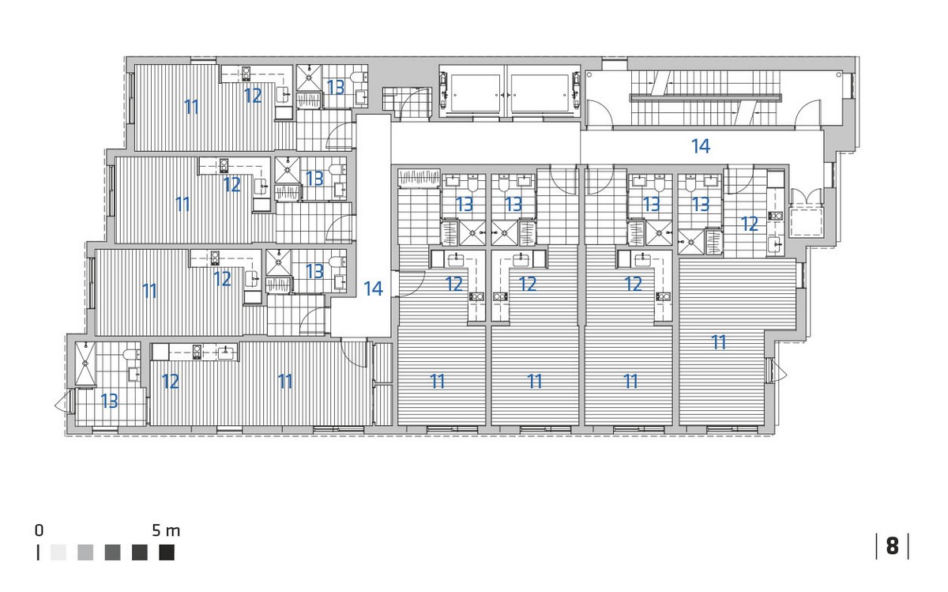

Rzut kondygnacji 2-7. Oznaczenia: 1 – wejście główne; 2 – foyer; 3 – hol wejściowy; 4 – zaplecze; 5 – recepcja; 6 – magazyn; 7 – przestrzeń rekreacyjna (siłownia); 8 – toaleta; 9 – przestrzeń usługowa; 10 – patio zewnętrzne; 11 – pokój dzienny; 12 – kuchnia; 13 – łazienka + wc; 14 – korytarz; Il. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

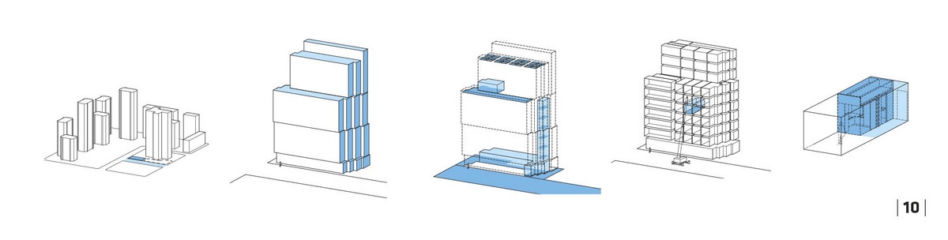

Schemat przedstawiający proces powstawania projektu; Il. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

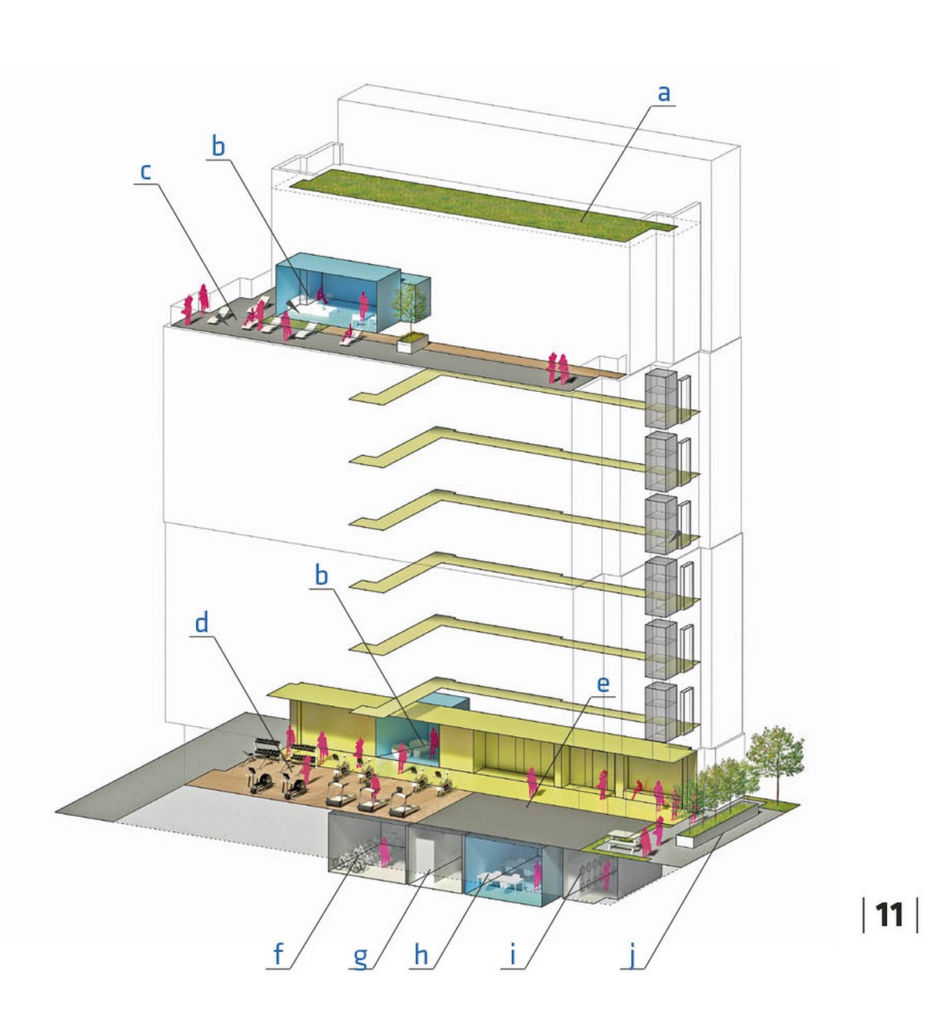

Schemat funkcji rekreacyjnych i udogodnień przeznaczonych dla mieszkańców: a) dach zielony; b) przestrzeń wypoczynkowa; c) taras na dachu; d) siłownia; e) przestrzeń usługowa; f) pomieszczenie na rowery; g) komórki lokatorskie; h) pomieszczenie do pracy indywidualnej; i) pralnia; j) patio; Il. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

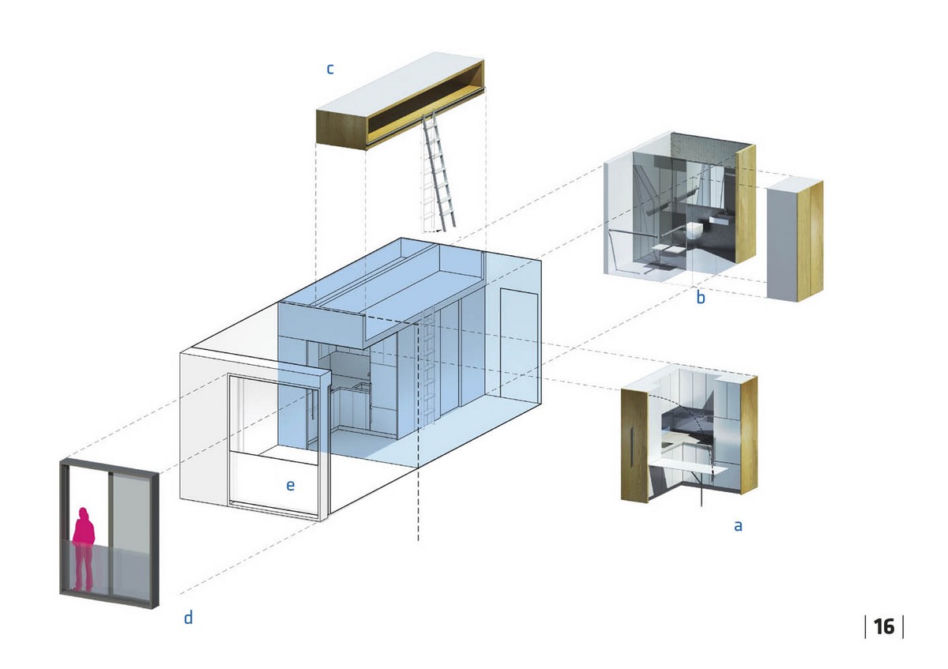

Aksonometria mikrojednostki: a) kuchnia; b) łazienka z toaletą; c) przestrzeń do przechowywania; d) portfenetr; e) pokój dzienny; Fot. nARCHITECTS
Źródło: Archiwum Architektury
Mikroapartamenty w Nowym Jorku

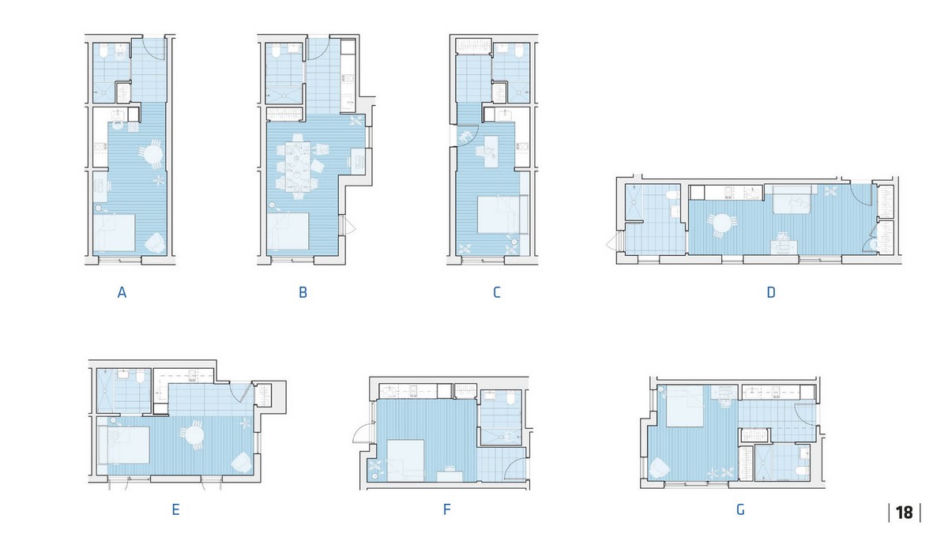

Typy mieszkań w Carmel Place: A) 28,06 m2 (30 mieszkań); B) 32,98 m2 (6 mieszkań); C) 28,06 m2 (6 mieszkań); D) 33,45 m2 (6 mieszkań); E) 30,01 m2 (4 mieszkania); F) 25,36 m2 (2 mieszkania); G) 27,87 m2 (1 mieszkanie); Il. nARCHITECTS
Źródło: Archiwum Architektury
