Muzeum Alpinizmu w Tyrolu Południowym
Muzeum Alpinizmu w Tyrolu Południowym

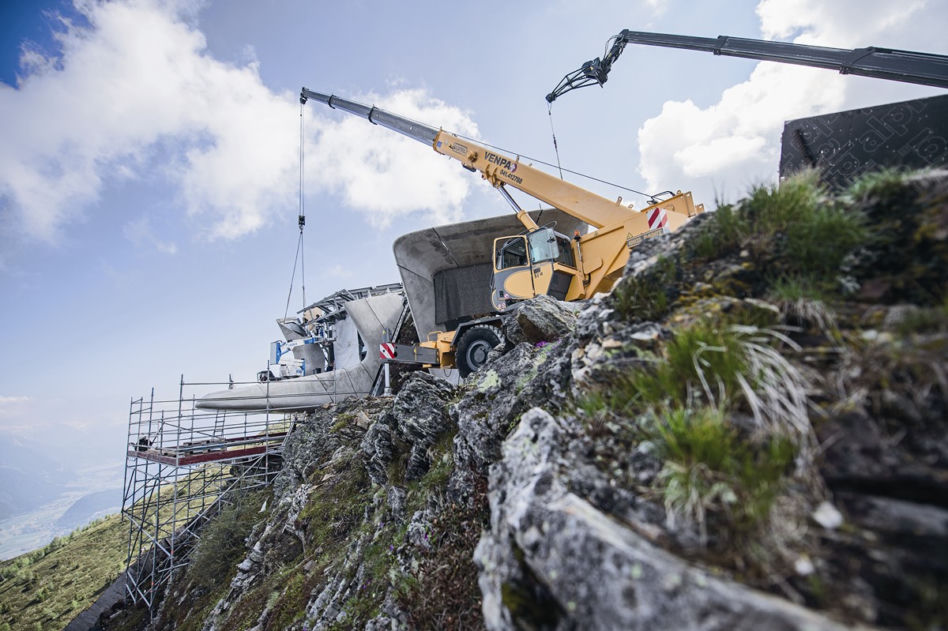

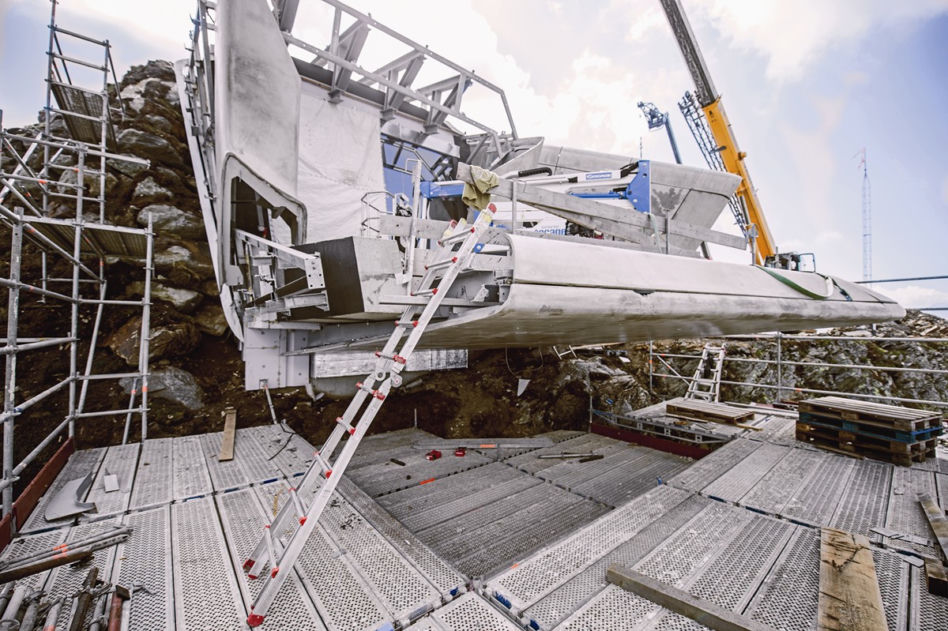

Montaż wielkogabarytowych paneli betonowych. Zdjęcie dzięki uprzejmości Zaha Hadid Architects. Fot. © Wisthaler.com
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Po zachodniej stronie szczytu zaplanowano zawieszony nad stromym zboczem taras widokowy. Fot. © inexhibit.com, dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Na przeszło 1000 m2 przedstawiono m.in. historię zdobywania słynnych szczytów, a także rozwój wspinaczki wysokogórskiej. Zdjęcie dzięki uprzejmości Zaha Hadid Architcts. Fot. © Werner Huthmacher
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

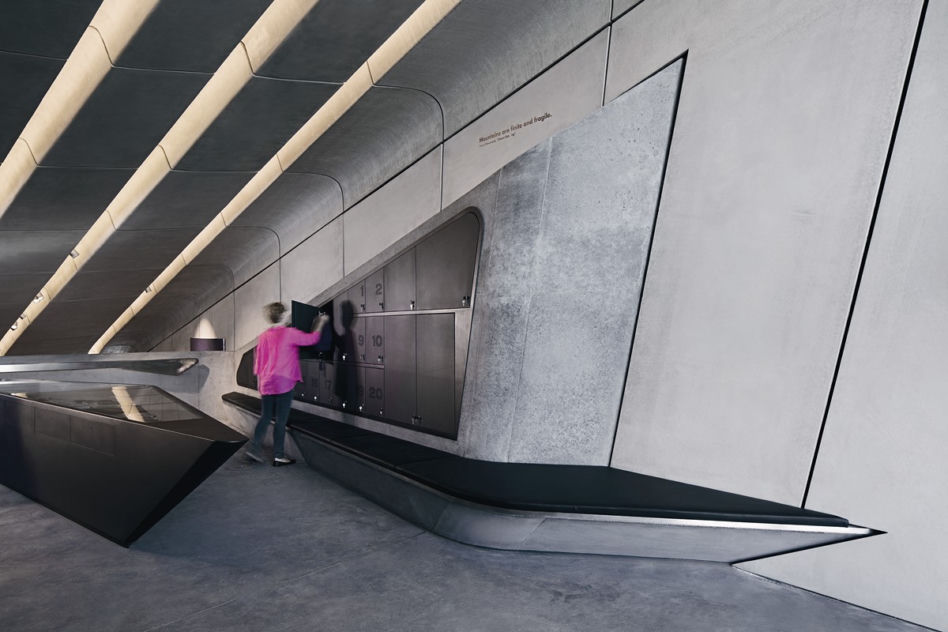

W przestrzeń holu udało się wkomponować także szafki, w których zwiedzający mogą pozostawić swoje rzeczy. Zdjęcie, dzięki uprzejmości IPM. Fot. © Werner Huthmacher
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

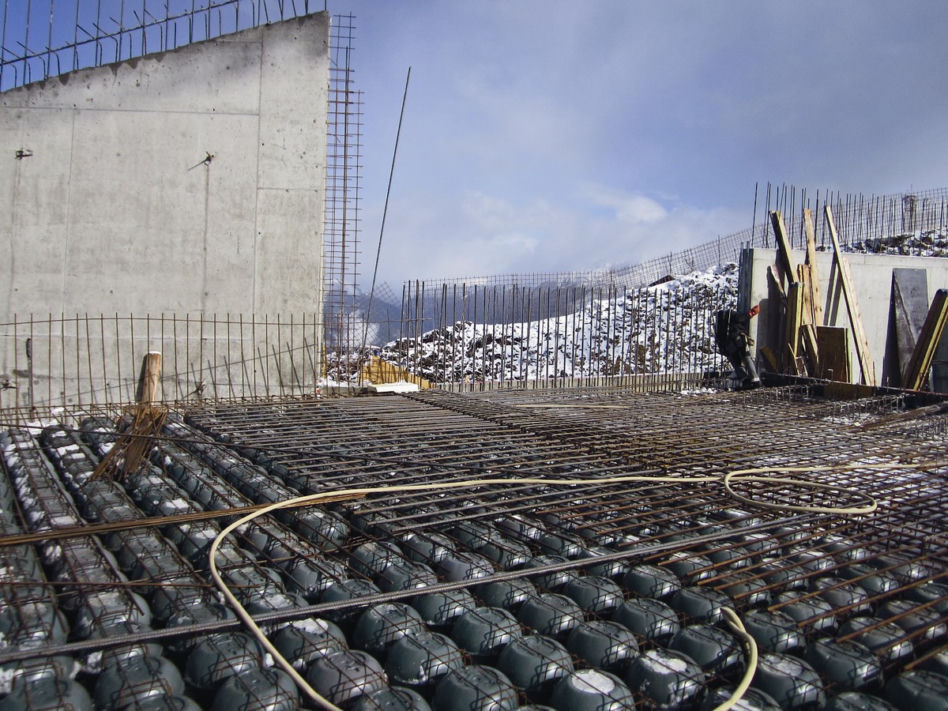

Stropy, których grubość dochodzi do 70 cm, w celu odciążenia wykonano z zastosowaniem technologii Cobiax. Zdjęcie, dzięki uprzejmości IPM.
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

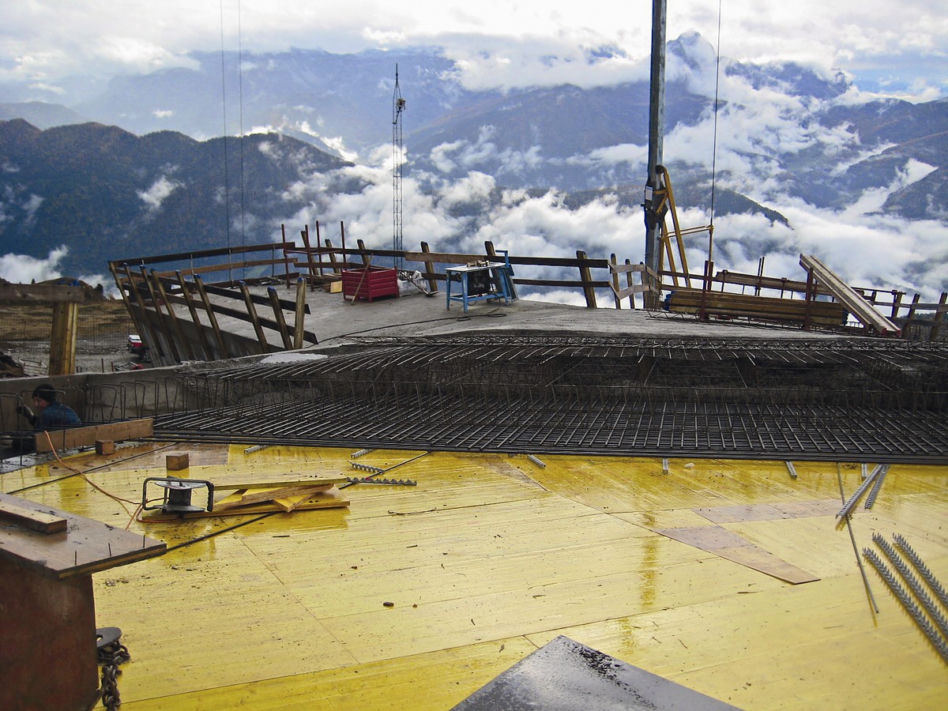

Montaż zbrojenia dla 40-centymetrowego stropu. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

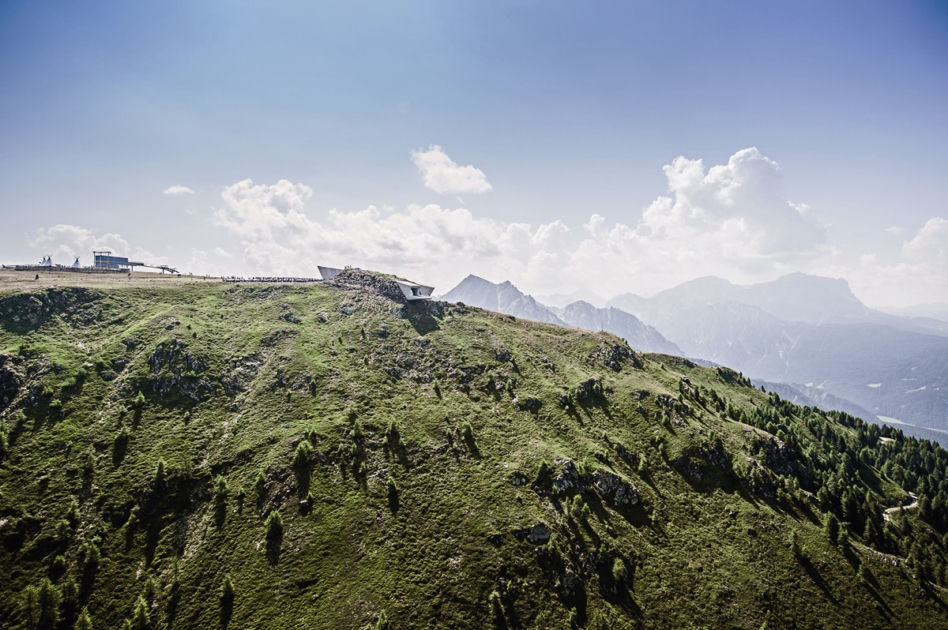

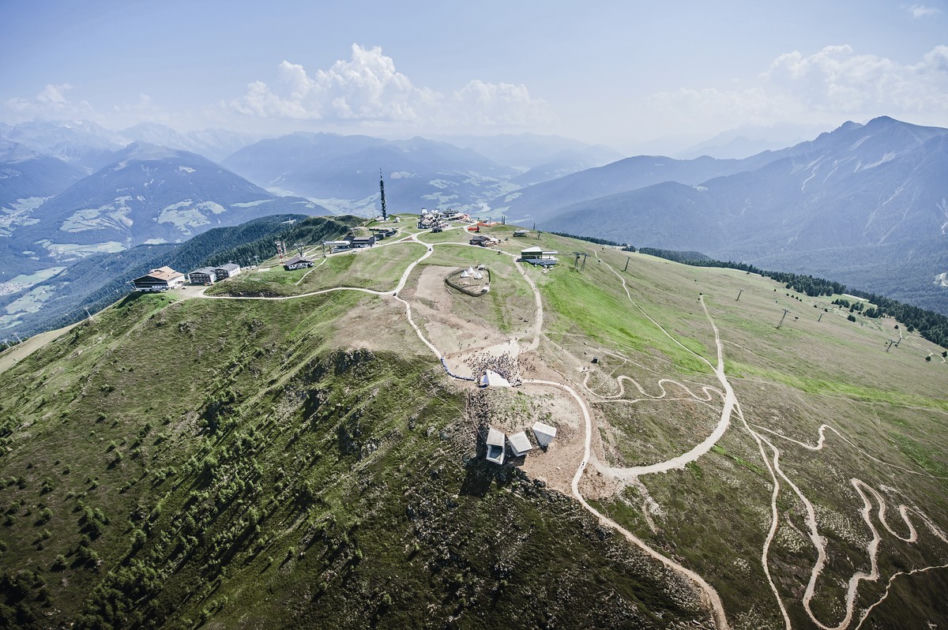

Muzeum zlokalizowano na górze Kronplatz w Południowym Tyrolu, na wysokości 2275 m. Wokół roztacza się widok na szczyty: Peitlerkofel, Heiligkreuzkofel i Ortler. Założeniem architektów było stworzenie obiektu nieingerującego zbyt mocno w zastaną przestrzeń, dlatego betonową bryłę nawiązującą do lodowo-skalnego krajobrazu przykryto częściowo materiałem skalnym, pochodzącym z wykopu pod budynek. Zdjęcie dzięki uprzejmości Messner Mountain Museum. Fot. © Wisthaler.com
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Muzeum zlokalizowano na górze Kronplatz w Południowym Tyrolu, na wysokości 2275 m. Wokół roztacza się widok na szczyty: Peitlerkofel, Heiligkreuzkofel i Ortler. Założeniem architektów było stworzenie obiektu nieingerującego zbyt mocno w zastaną przestrzeń, dlatego betonową bryłę nawiązującą do lodowo-skalnego krajobrazu przykryto częściowo materiałem skalnym, pochodzącym z wykopu pod budynek. Zdjęcie dzięki uprzejmości Messner Mountain Museum. Fot. © Wisthaler.com
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

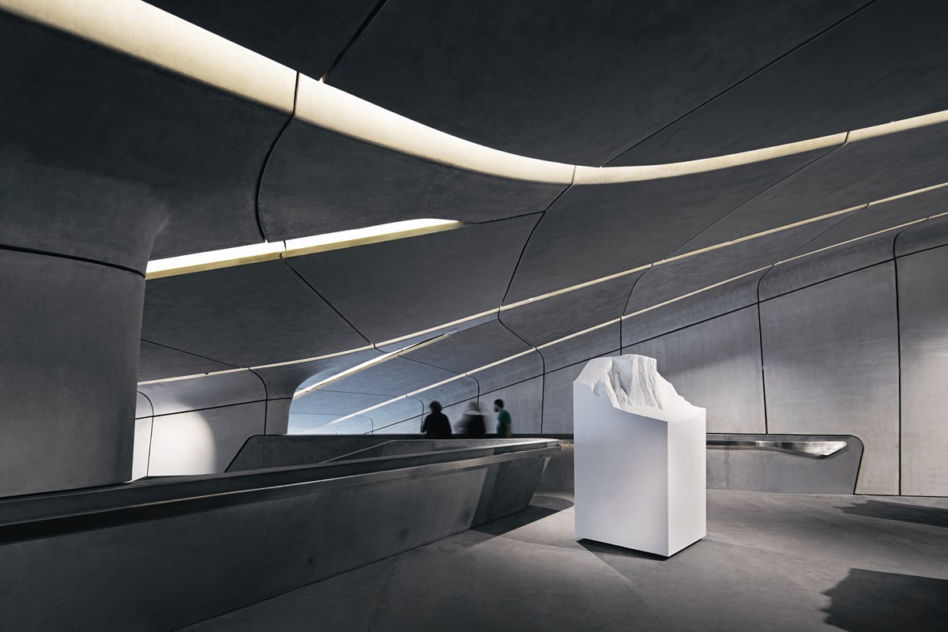

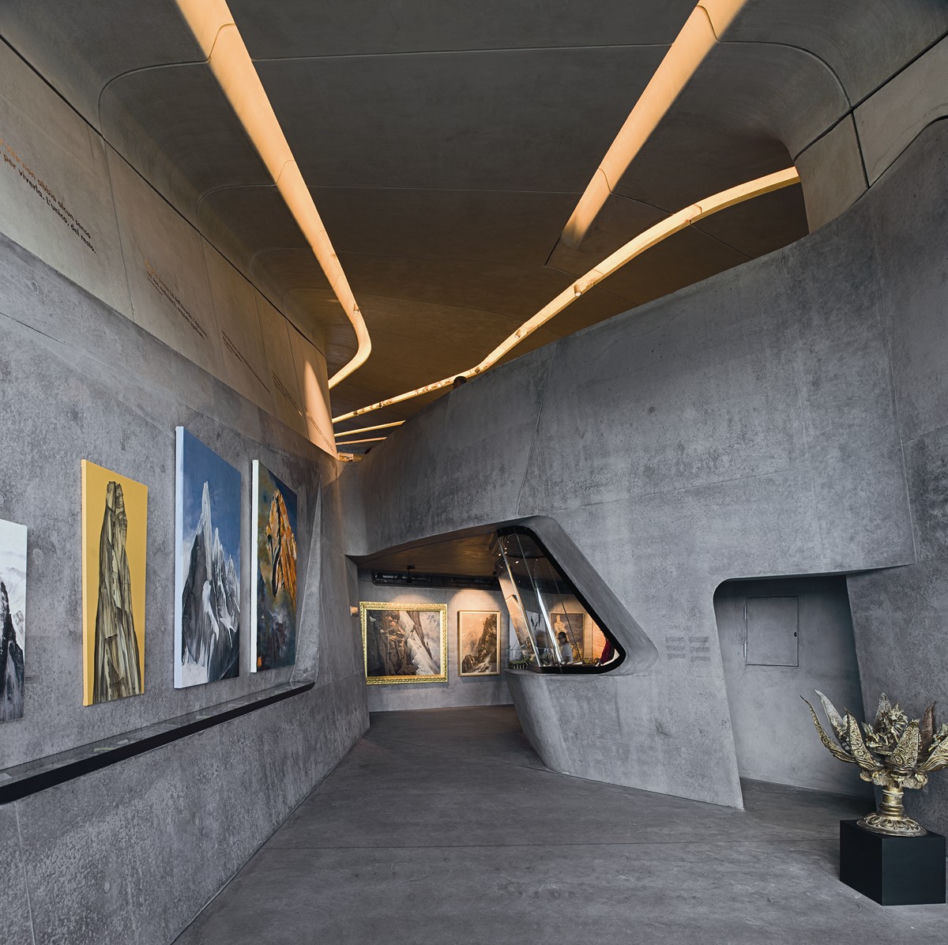

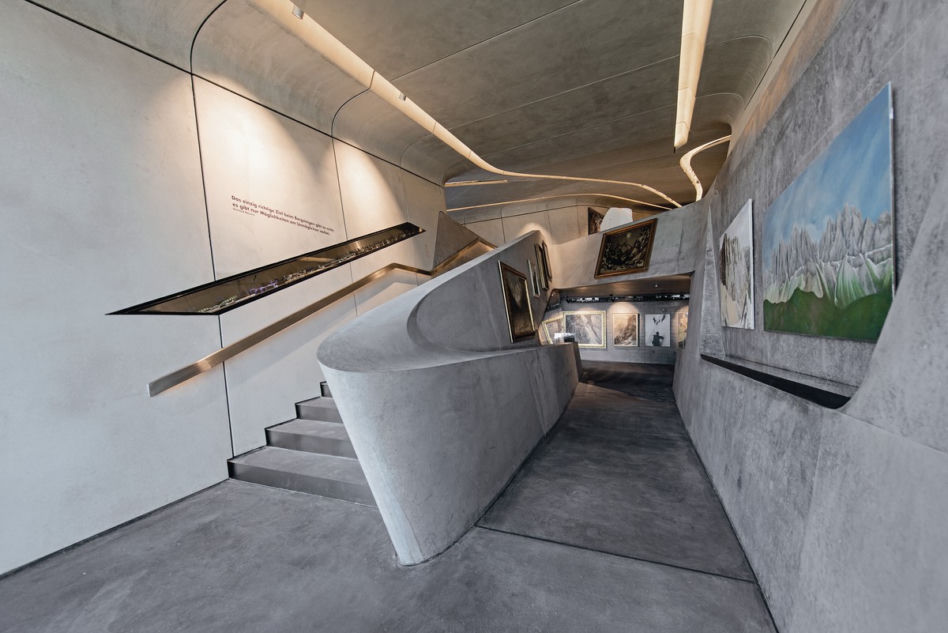

Dzięki rozplanowaniu przestrzeni ekspozycyjnych na kilku poziomach, architektom udało się zmniejszyć powierzchnię zabudowy. Charakterystyczne, podłużne oświetlenie idealnie wkomponowuje się w futurystyczne wnętrze. Zdjęcie, dzięki uprzejmości Messner Mountain Museum. Fot. © Wisthaler.com
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

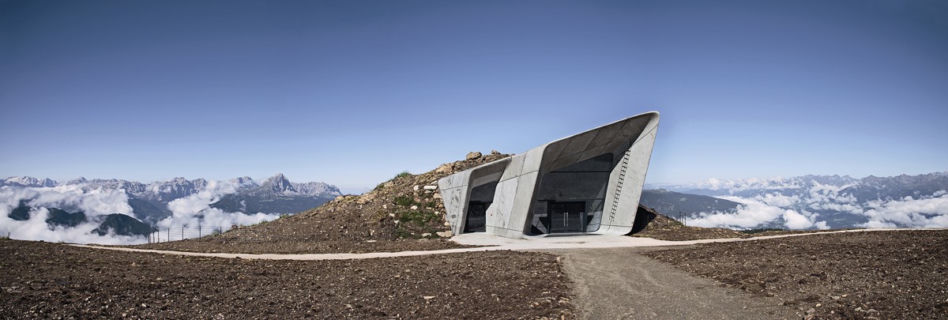

Od strony północno-wschodniej zlokalizowano wejście główne. Zdjęcie dzięki uprzejmości Messner Mountain Museum. Fot. Alexa Rainer
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

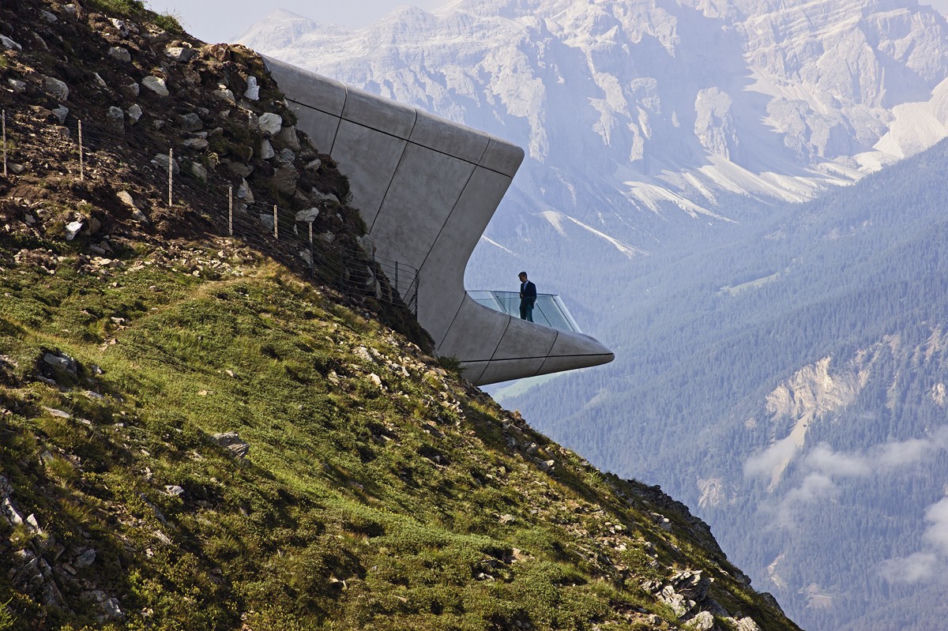

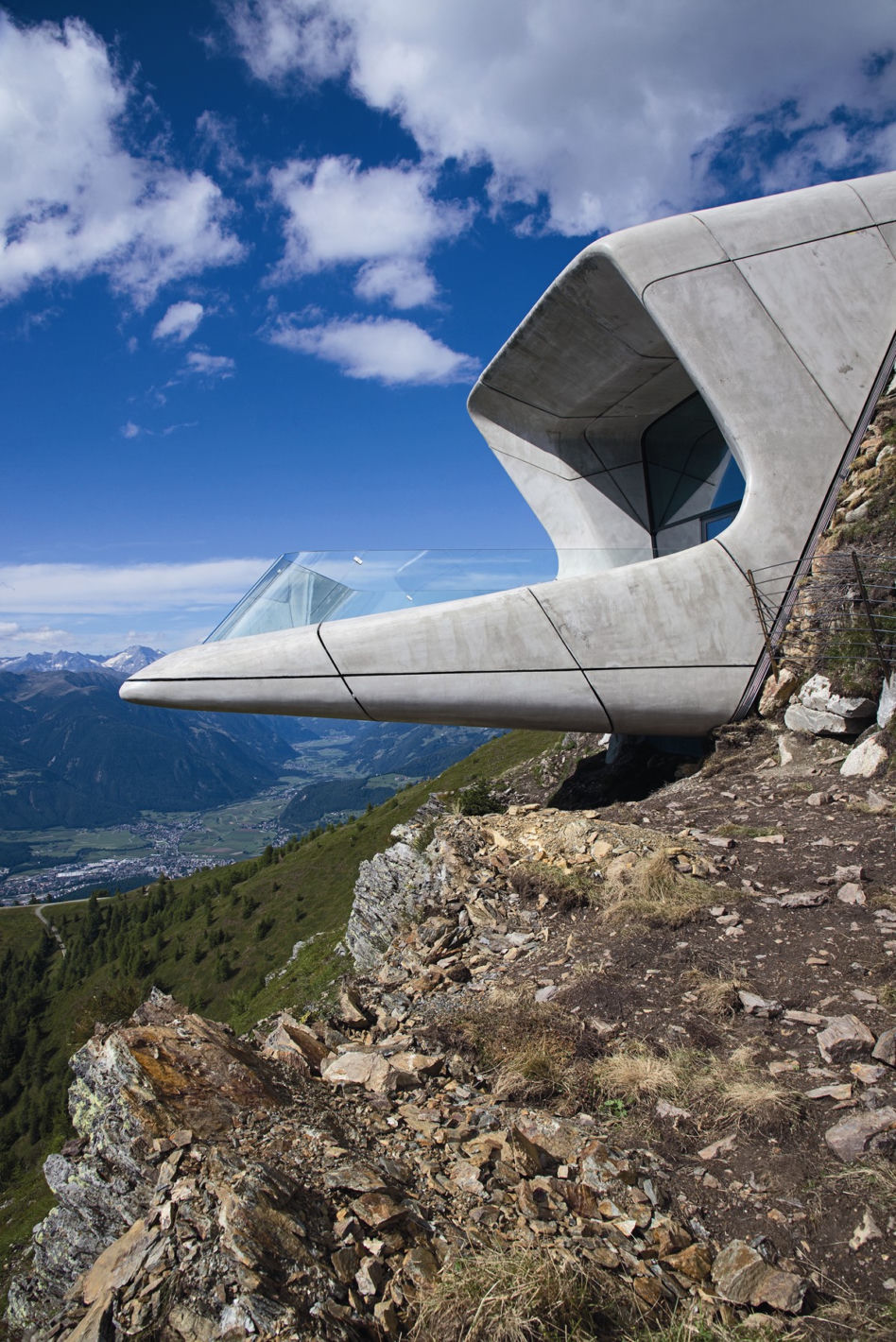

Wysunięty nad stromym zboczem taras widokowy o wysięgu 6 m obłożono jasnoszarymi panelami z fibrobetonu. Zdjęcie, dzięki uprzjemości Messner Mountain Museum. Fot. Alexa Rainer
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Dzięki rozplanowaniu przestrzeni ekspozycyjnych na kilku poziomach, architektom udało się zmniejszyć powierzchnię zabudowy. Charakterystyczne, podłużne oświetlenie idealnie wkomponowuje się w futurystyczne wnętrze. Zdjęcie, dzięki uprzejmości Messner Mountain Museum. Fot. Alexa Rainer
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

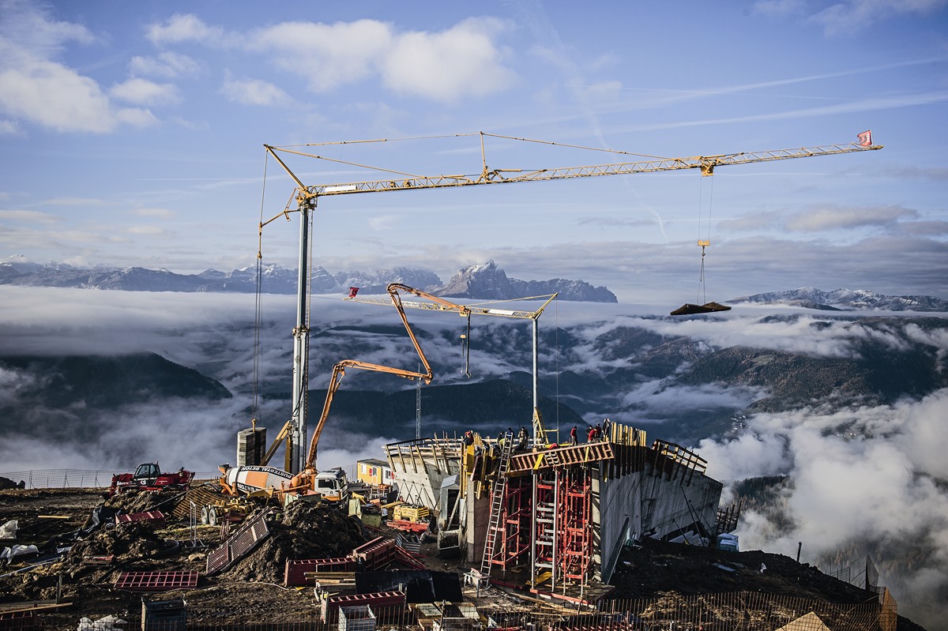

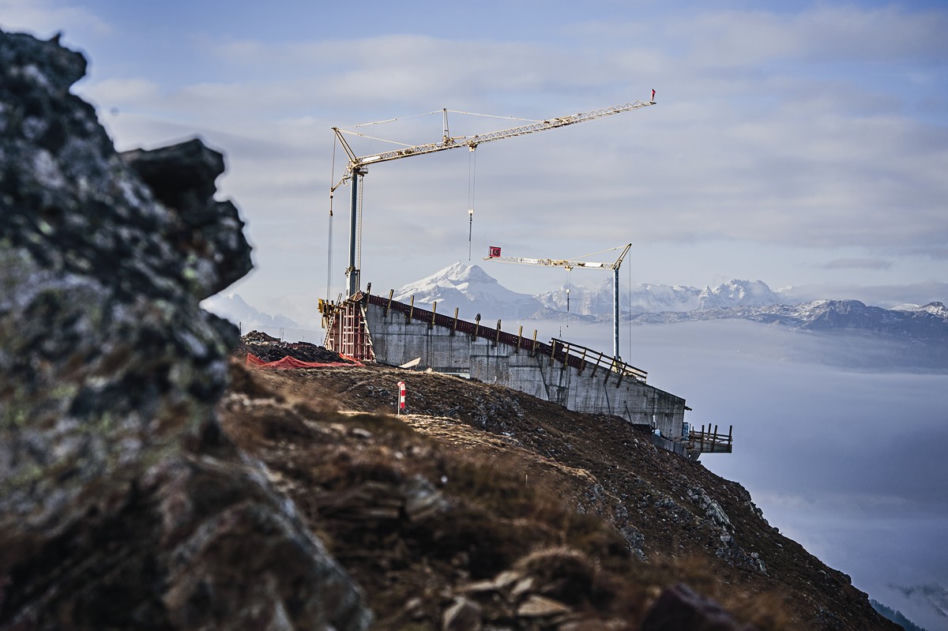

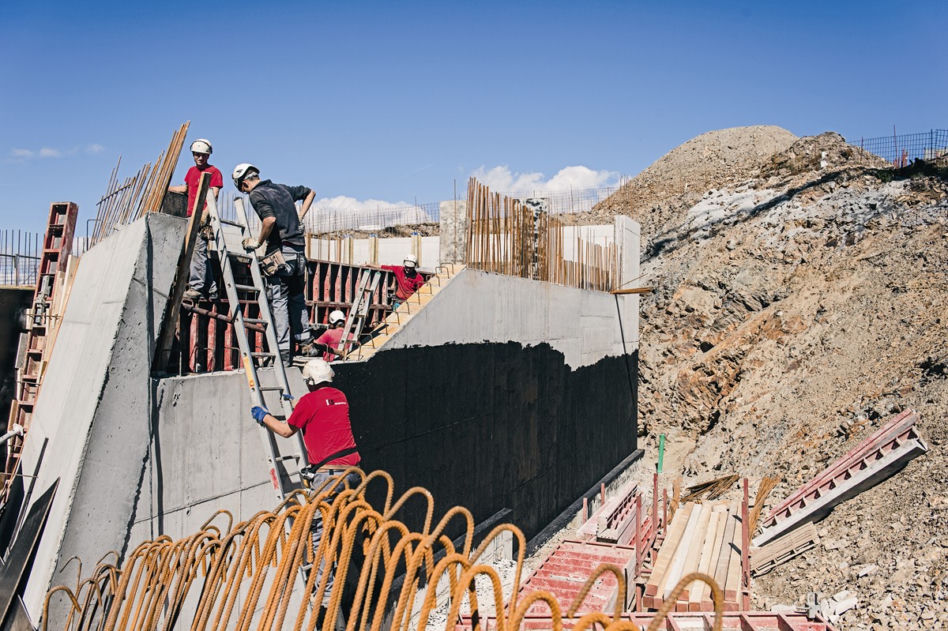

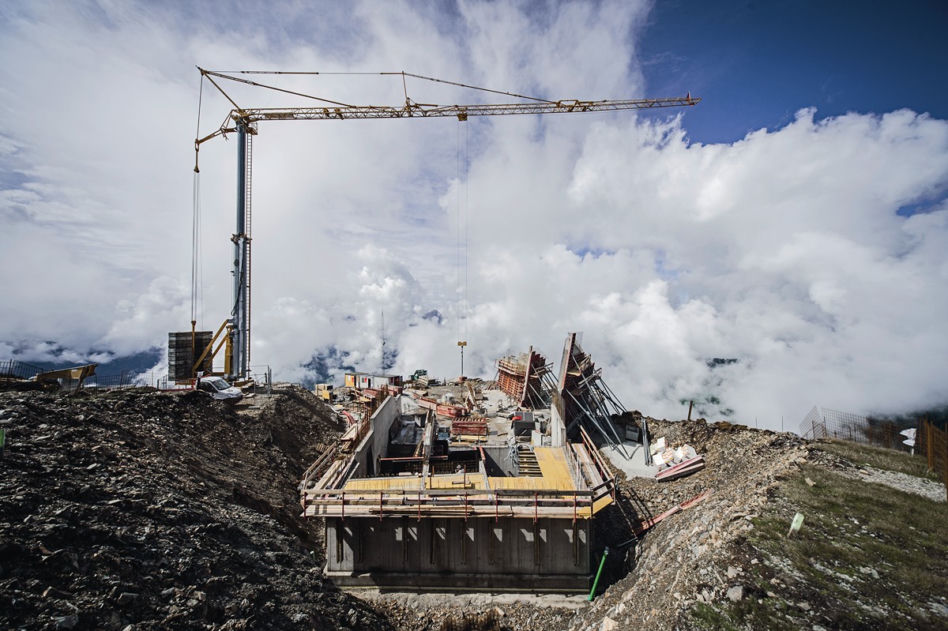

W pierwszym etapie w głębokim wykopie wykonano płytę fundamentową, a następnie zbudowano żelbetową strukturę, której wystające elementy obłożono fibrobetonowymi panelami. Dzięki temu bryła uzyskała obłe, futurystyczne kształty. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

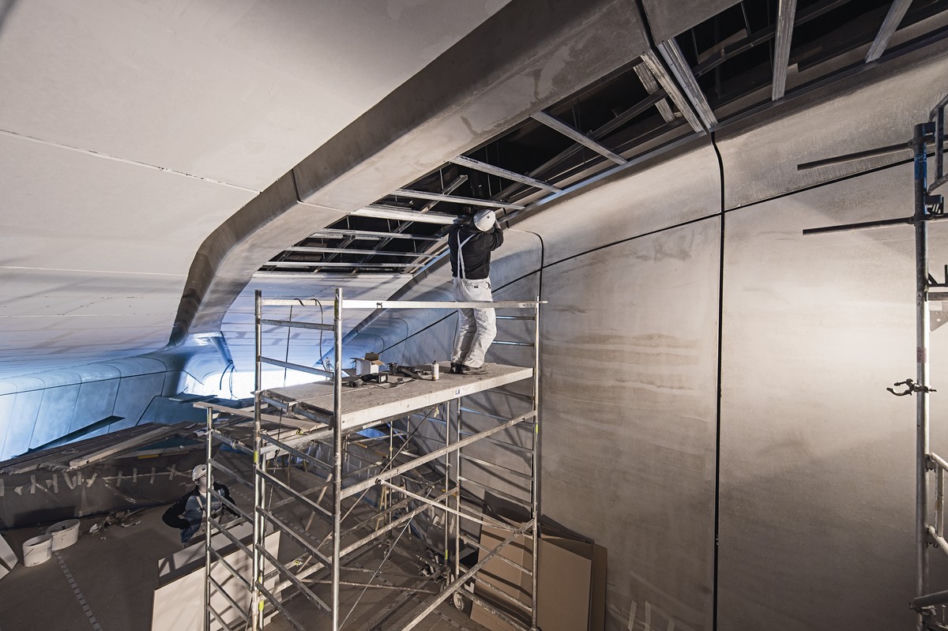

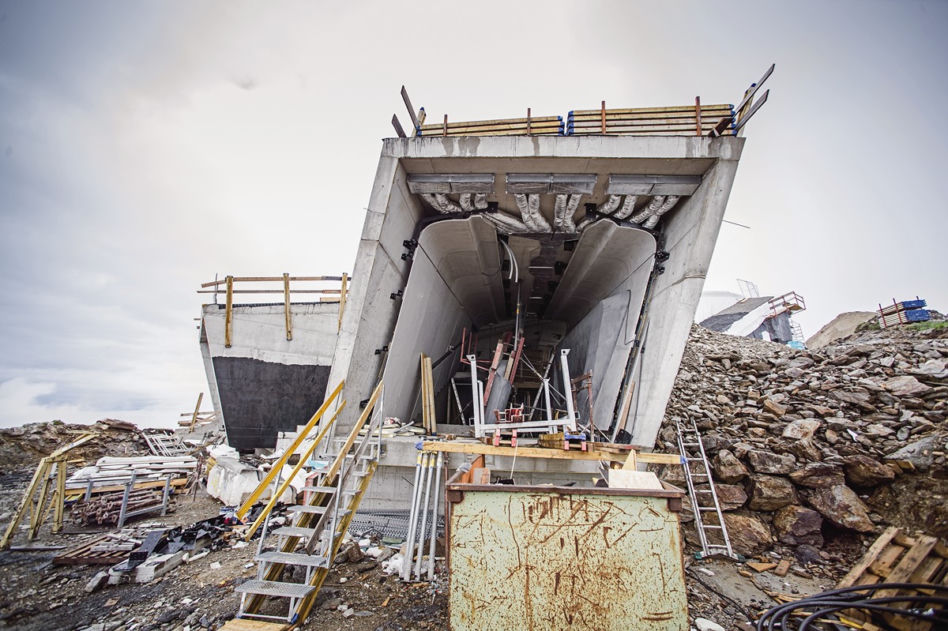

Konstrukcję muzeum stanowi żelbetowa bryła, którą zarówno od wewnętrznej, jak i zewnętrznej strony obłożono panelami z fibrobetonu. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
W pierwszym etapie w głębokim wykopie wykonano płytę fundamentową, a następnie zbudowano żelbetową strukturę, której wystające elementy obłożono fibrobetonowymi panelami. Dzięki temu bryła uzyskała obłe, futurystyczne kształty. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
W pierwszym etapie w głębokim wykopie wykonano płytę fundamentową, a następnie zbudowano żelbetową strukturę, której wystające elementy obłożono fibrobetonowymi panelami. Dzięki temu bryła uzyskała obłe, futurystyczne kształty. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Konstrukcję muzeum stanowi żelbetowa bryła, którą zarówno od wewnętrznej, jak i zewnętrznej strony obłożono panelami z fibrobetonu. Zdjęcie dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

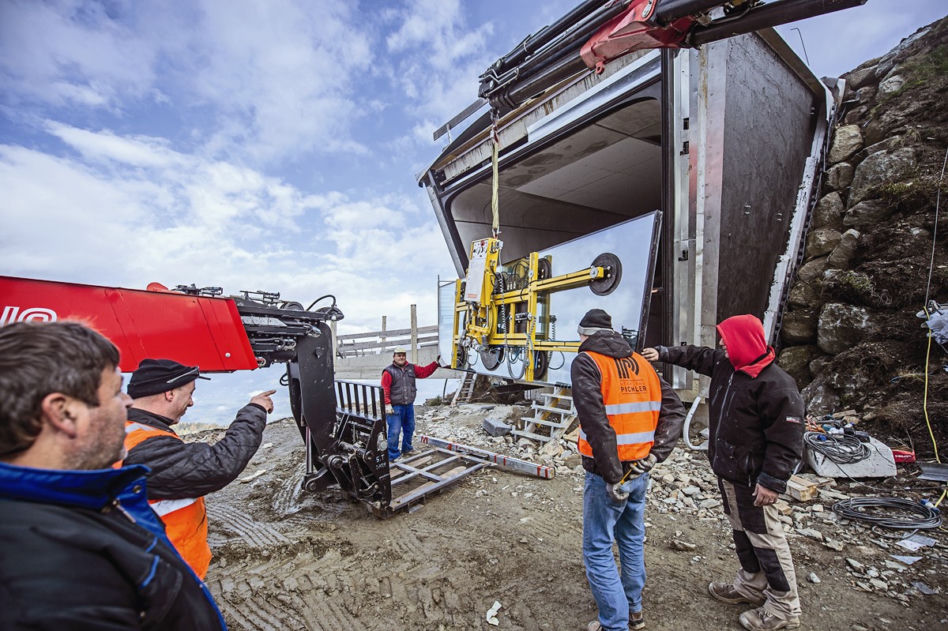

Montaż przeszkleń. Zdjęcie dzięki uprzejmości IPM. Fot. IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Konstrukcję muzeum stanowi żelbetowa bryła, którą zarówno od wewnętrznej, jak i zewnętrznej strony obłożono panelami z fibrobetonu. Zdjęcie dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
W pierwszym etapie w głębokim wykopie wykonano płytę fundamentową, a następnie zbudowano żelbetową strukturę, której wystające elementy obłożono fibrobetonowymi panelami. Dzięki temu bryła uzyskała obłe, futurystyczne kształty. Zdjęcie, dzięki uprzejmości IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

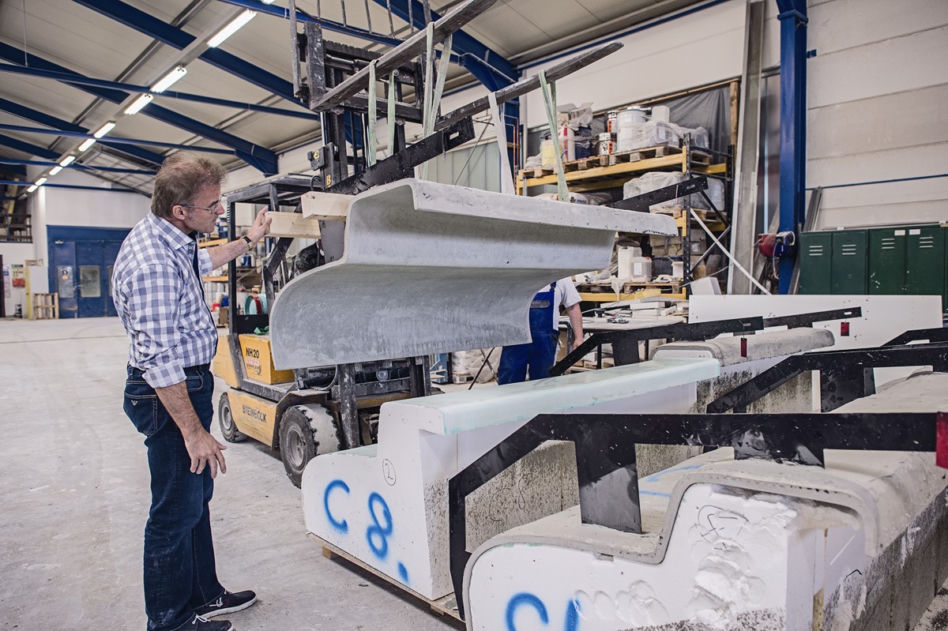

Aby wykonać panele elewacyjne o bardziej skomplikowanych kształtach, przygotowano wycięte metodą CNC formy z pianki, na które natryskiwano beton zbrojony włóknem szklanym. Zdjęcie dzięki uprzejmości IPM. Fot. IPM
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

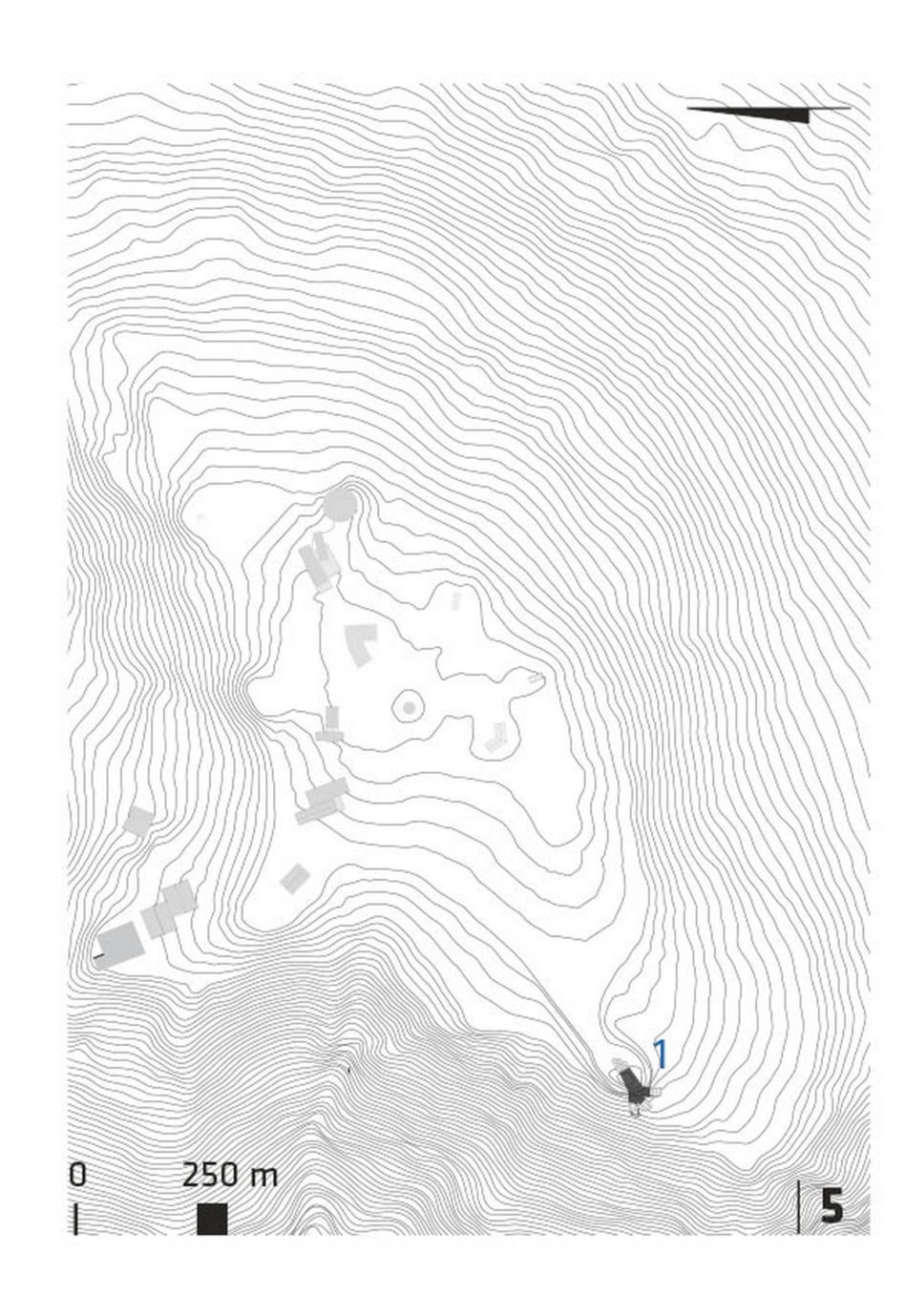

Sytuacja. Oznaczenia: 1 – muzeum. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

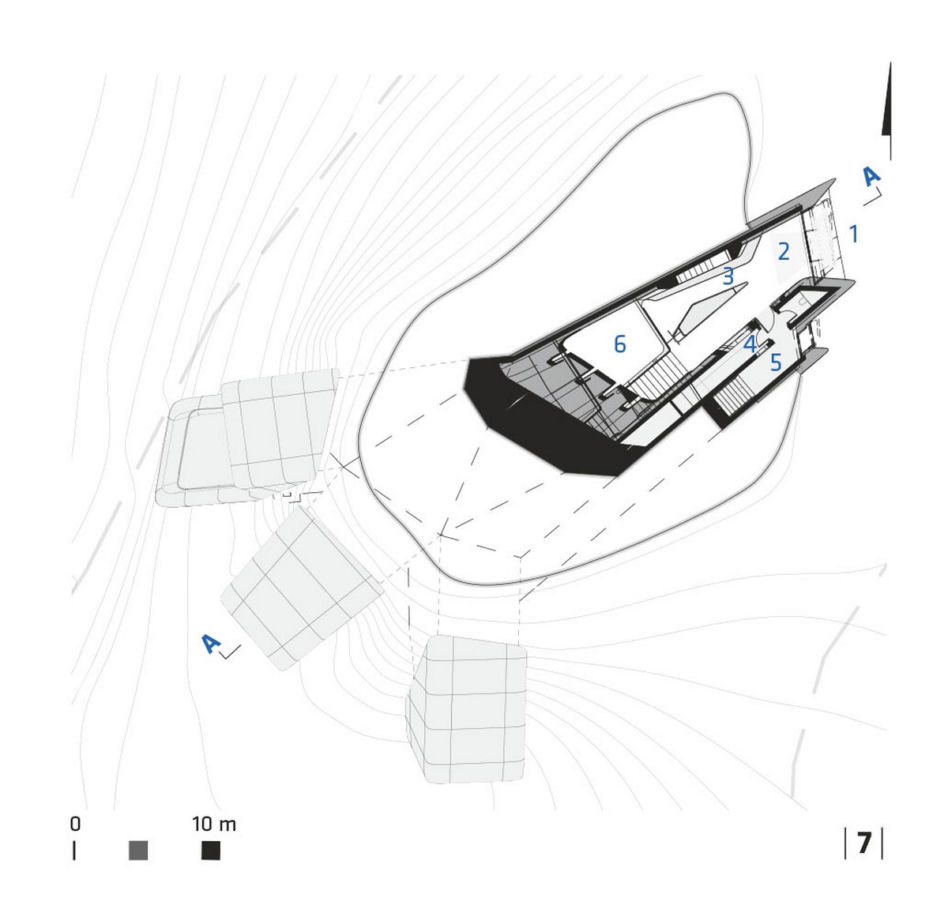

Rzut parteru. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

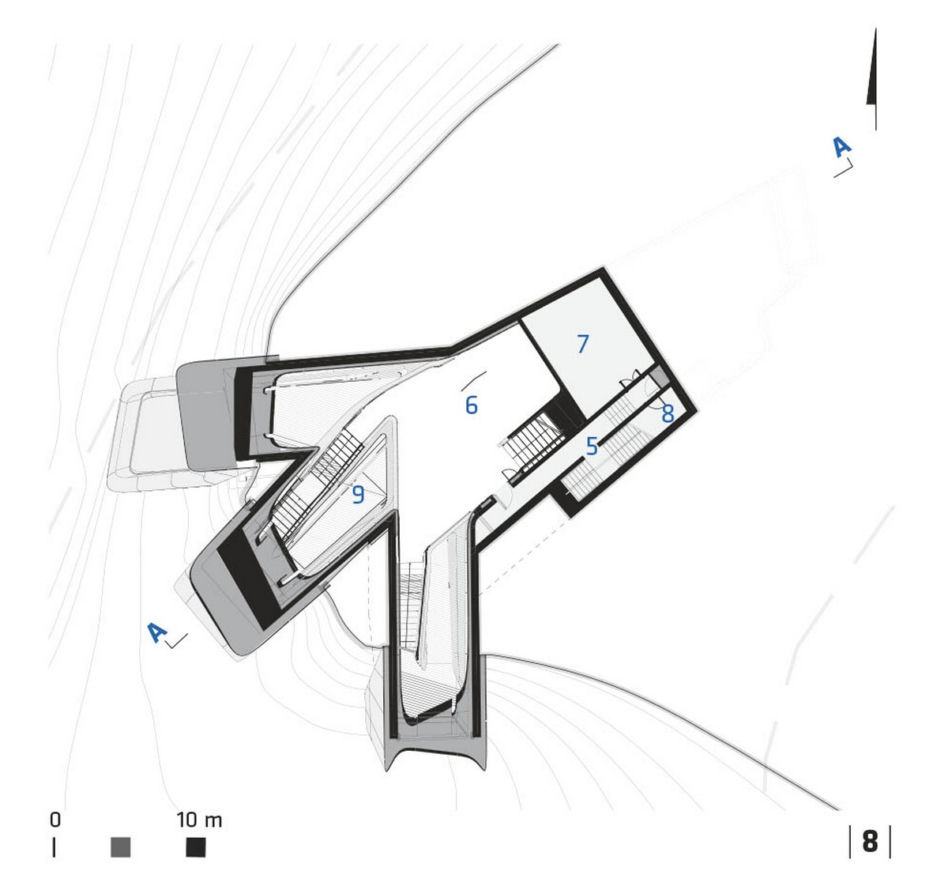

Rzut poziomu -2. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym
Rzut poziomu -3. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

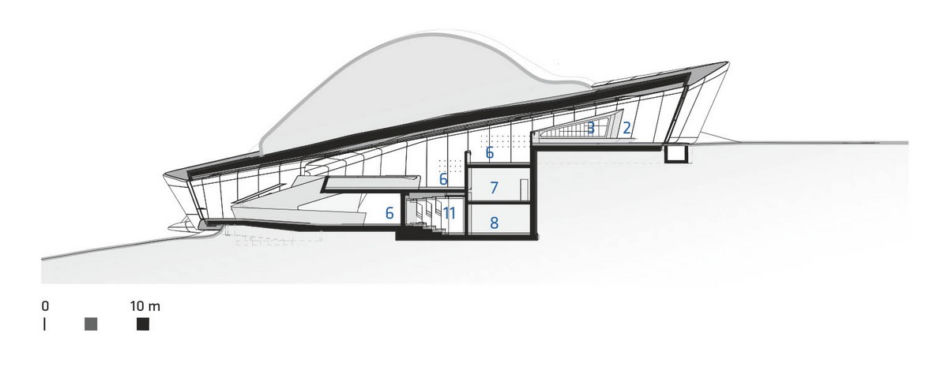

Przekrój A-A. Oznaczenia do rysunków 7-10: 1 – wejście główne; 2 – hol wejściowy; 3 – szatnia/szafki do przechowywania rzeczy osobistych; 4 – kasa; 5 – schody przeciwpożarowe; 6 – przestrzeń ekspozycyjna; 7 – pomieszczenie techniczne; 8 – magazyn; 9 – pustka; 10 – taras widokowy; 11 – kino; 12 – toalety. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

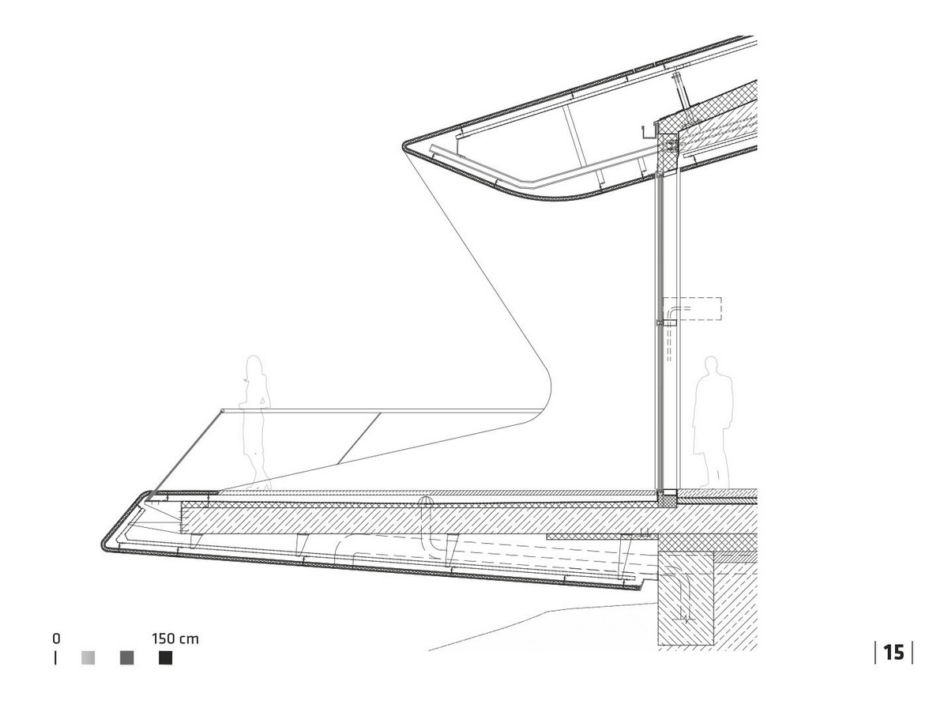

Przekrój przez tara widokowy. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
Muzeum Alpinizmu w Tyrolu Południowym

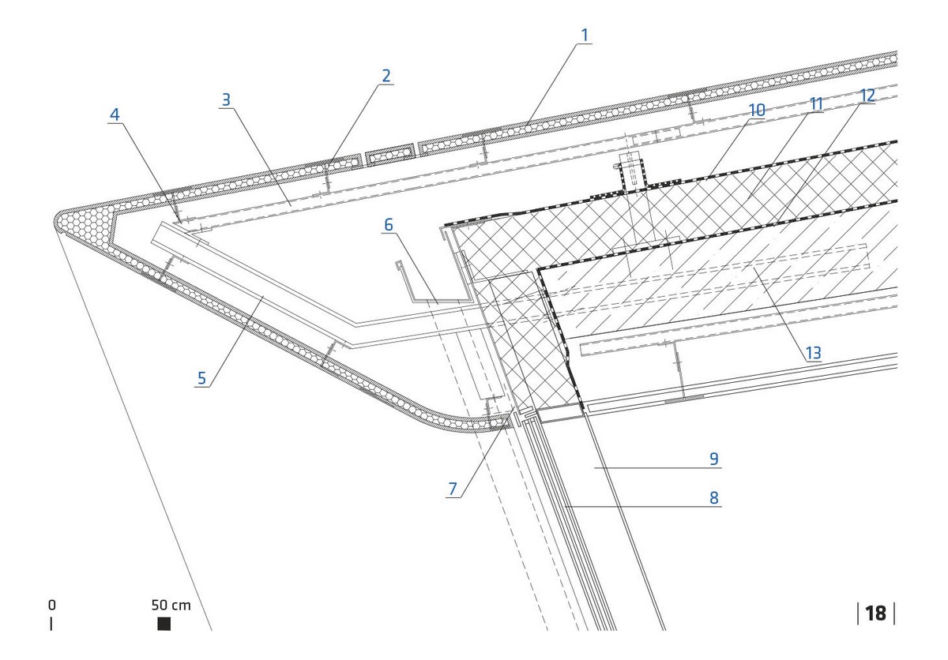

Detal tarasu widokowego. Oznaczenie: 1 – panel z betonuzbrojonego włóknem szklanym;2 – teownik; 3 – ceownik; 4 – kątownik;5 – profil HEB 100; 6 – rynna;7 – siatka przeciw owadom; 8 – słupekściany kurtynowej; 9 – szkleniepotrójne; 10 – izolacja przeciwwodna;11 – termoizolacja; 12 – paroizolacja;13 – strop żelbetowy. Il. dzięki uprzejmości Zaha Hadid Architects
foto: Archiwum Architektury
