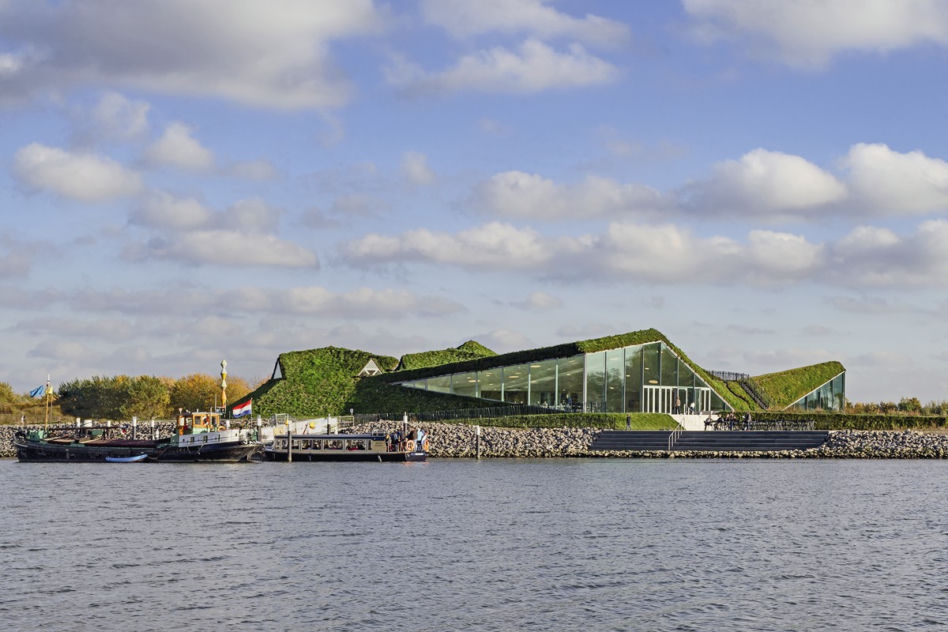

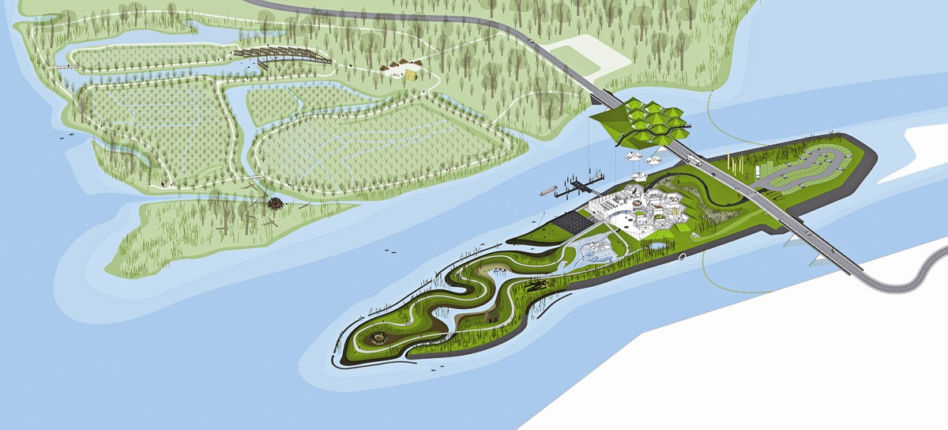

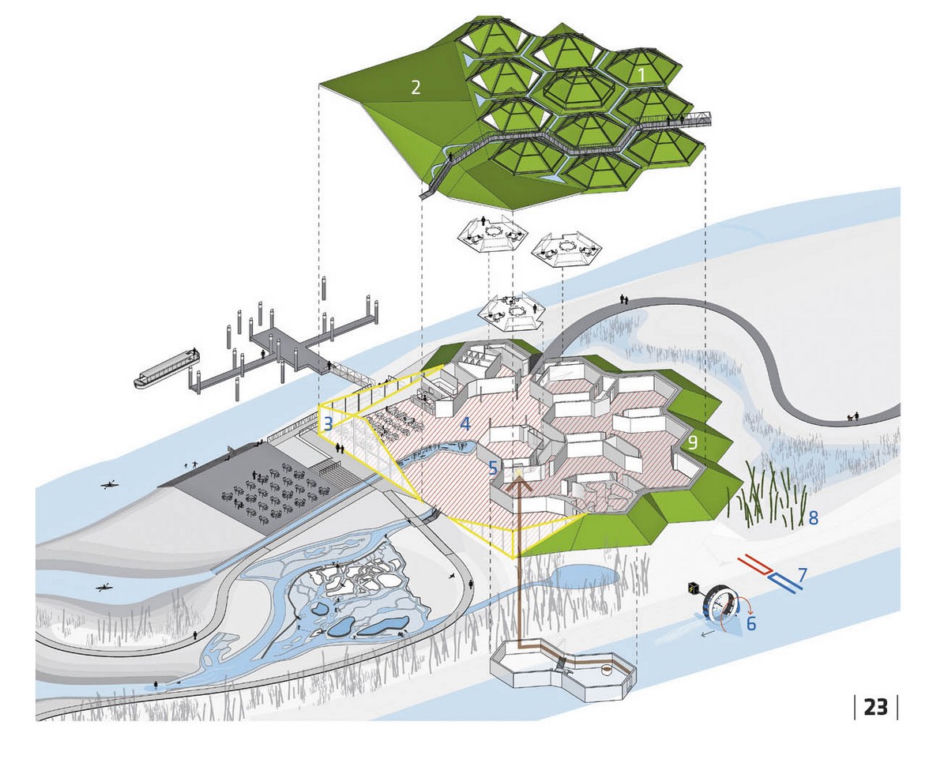

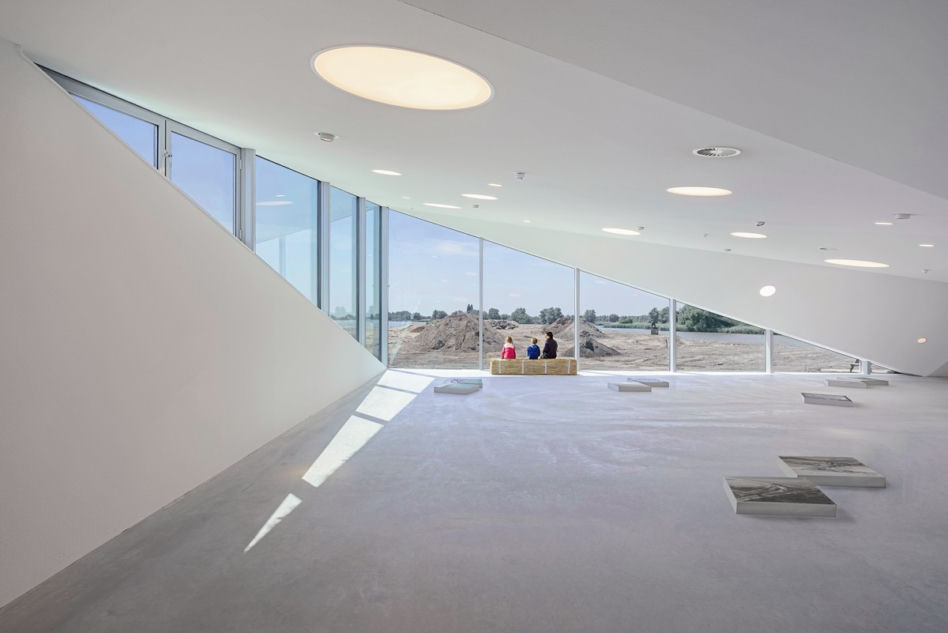

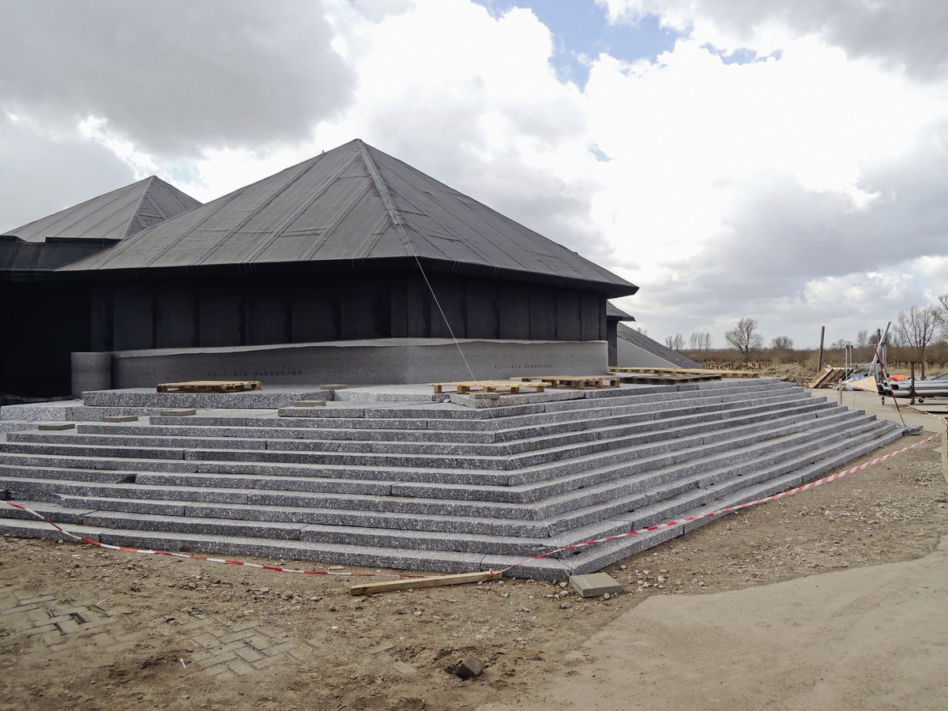

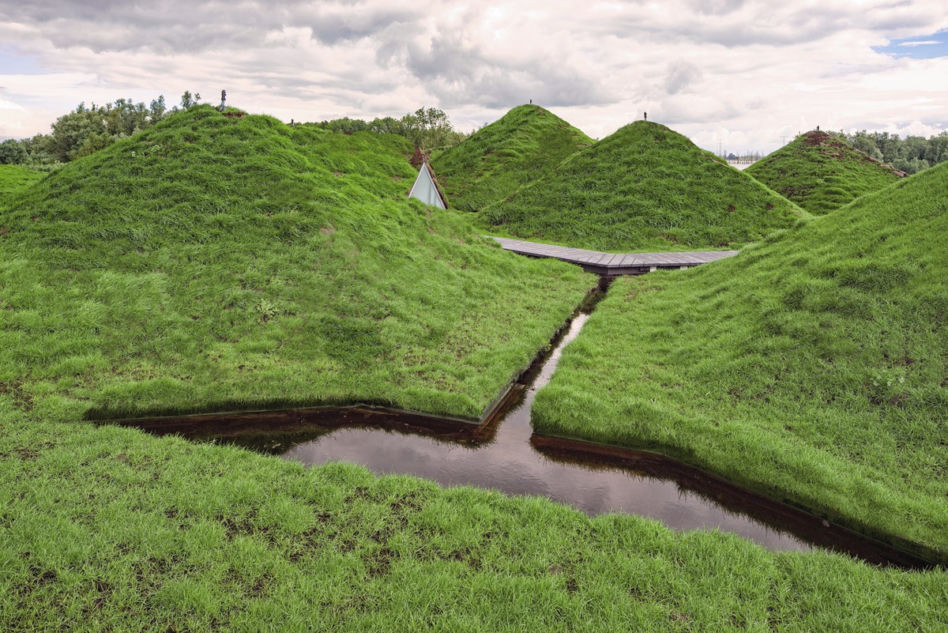

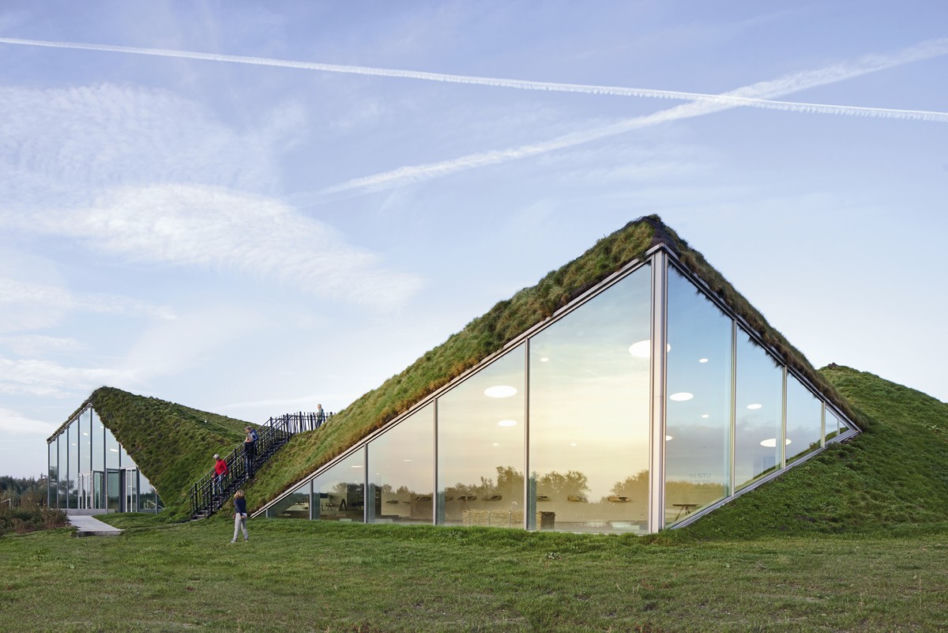

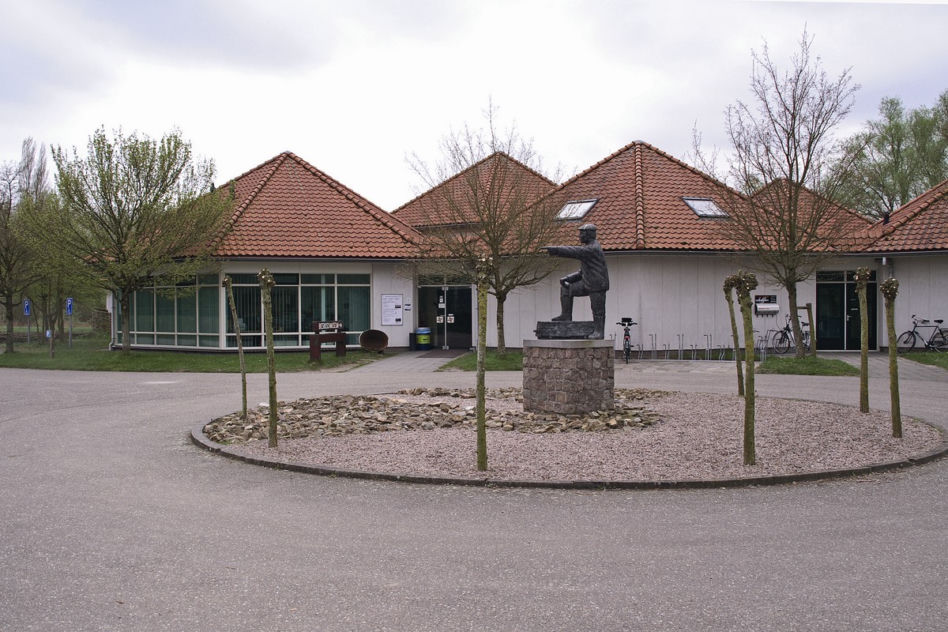

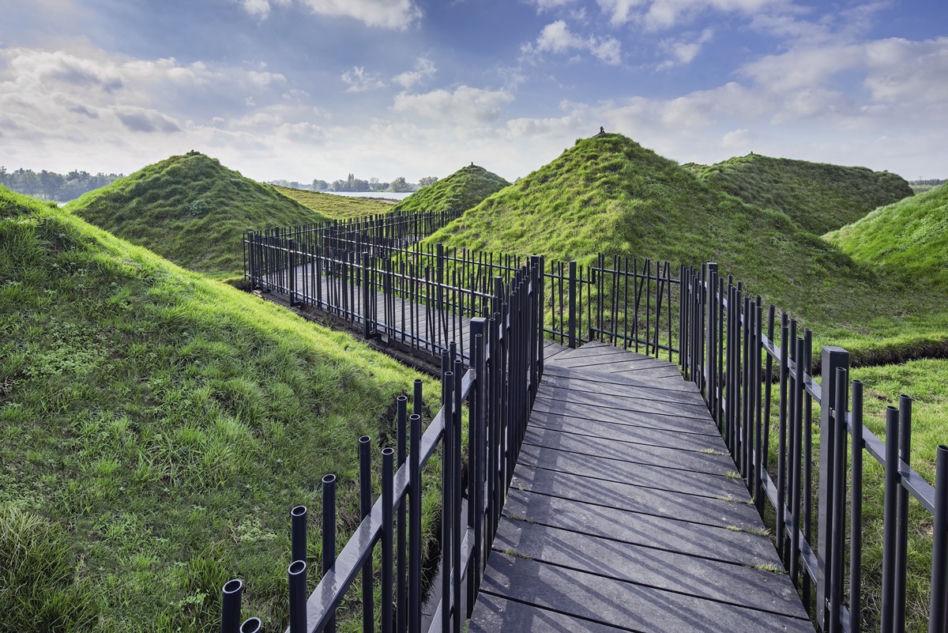

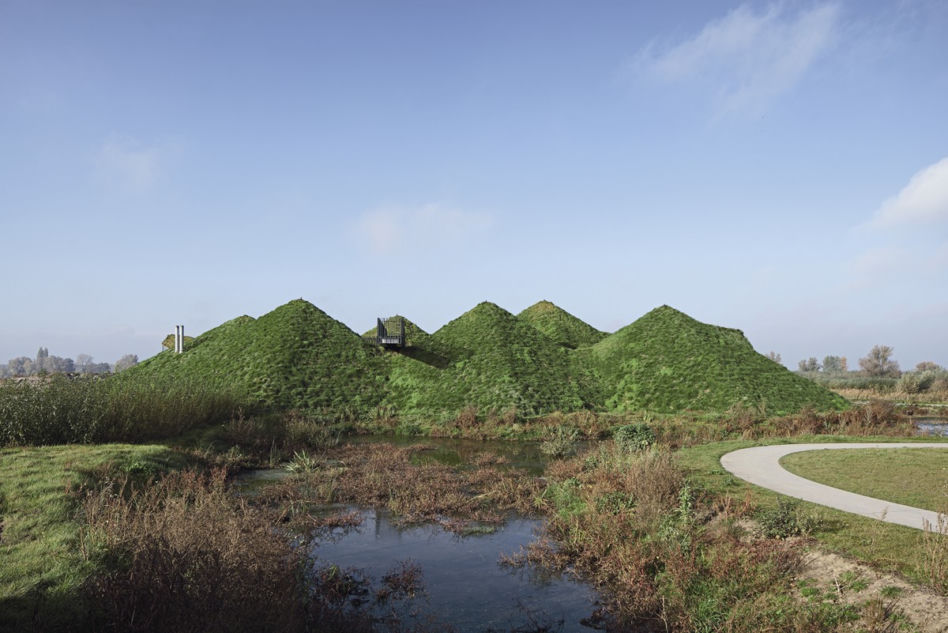

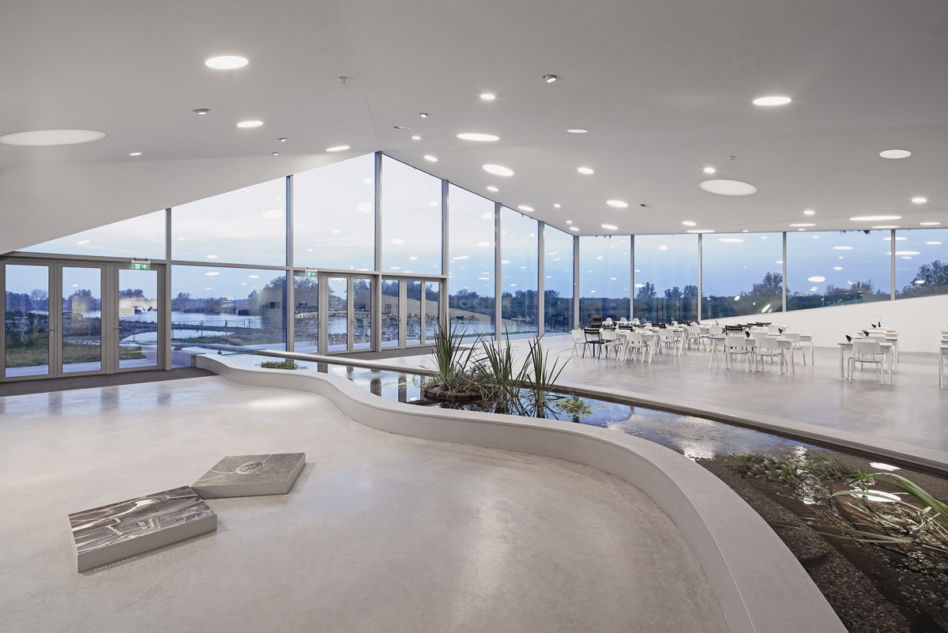

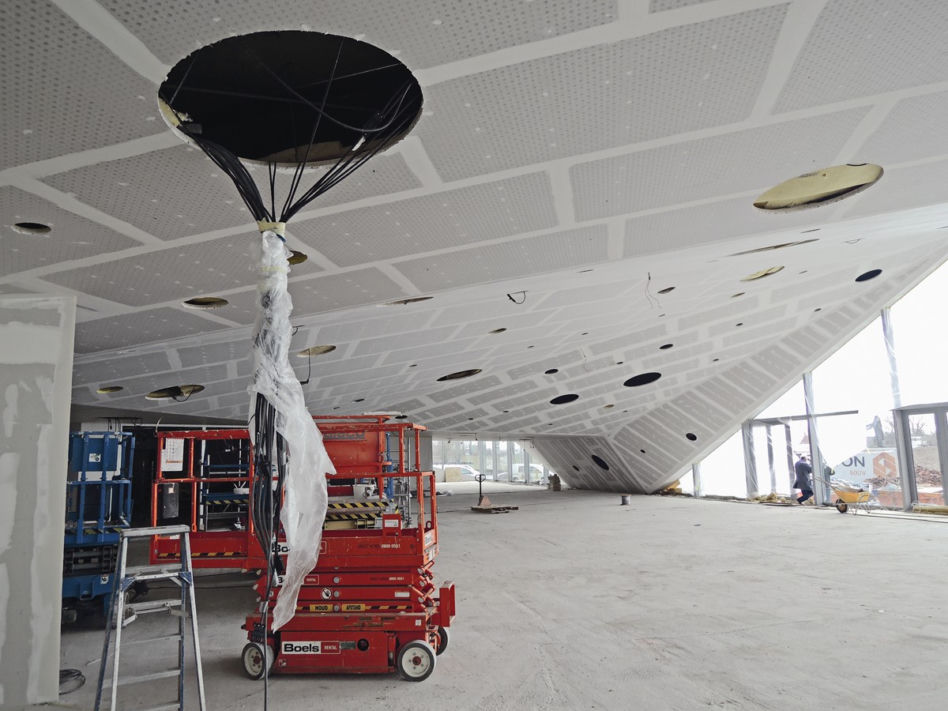

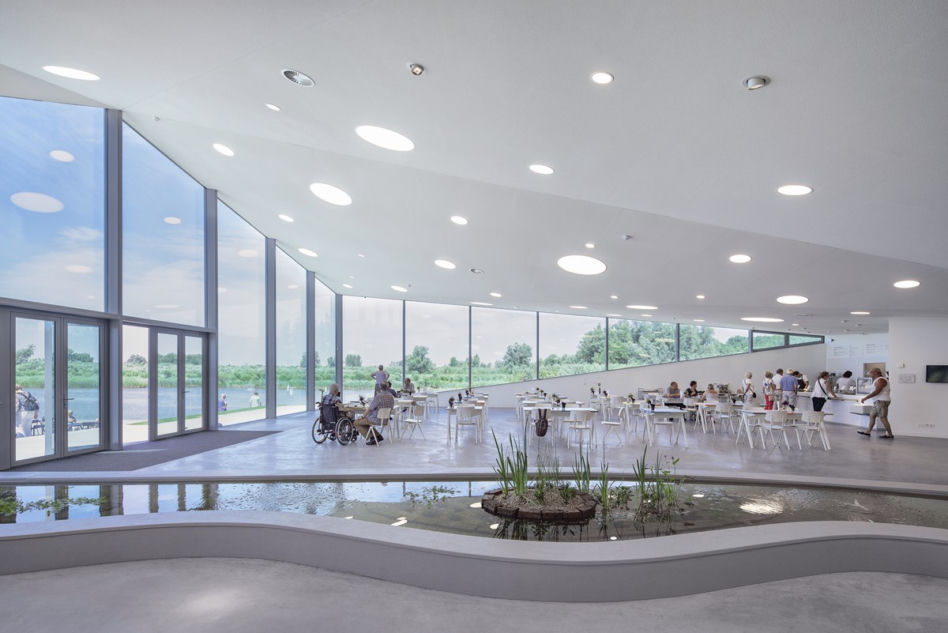

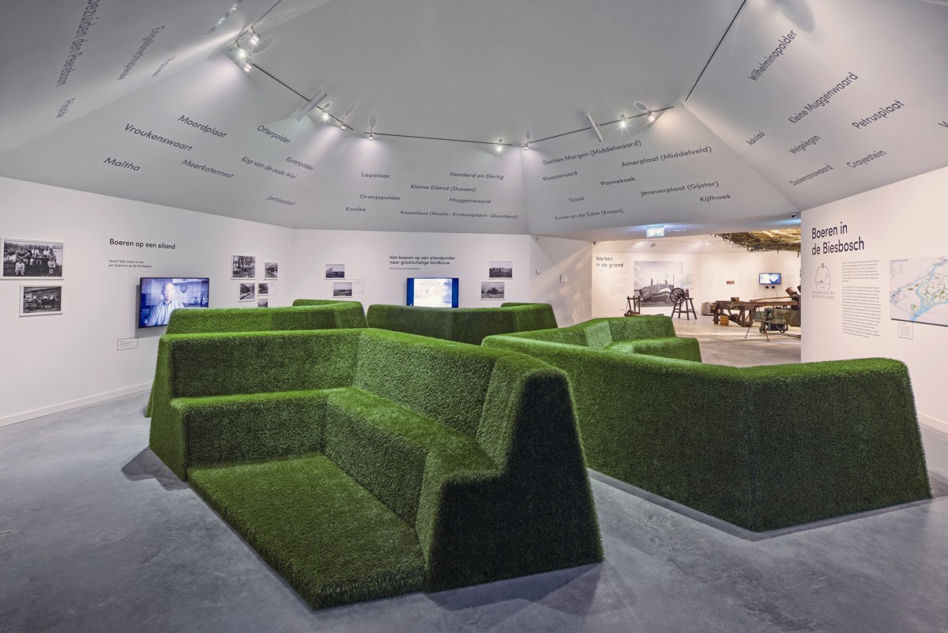

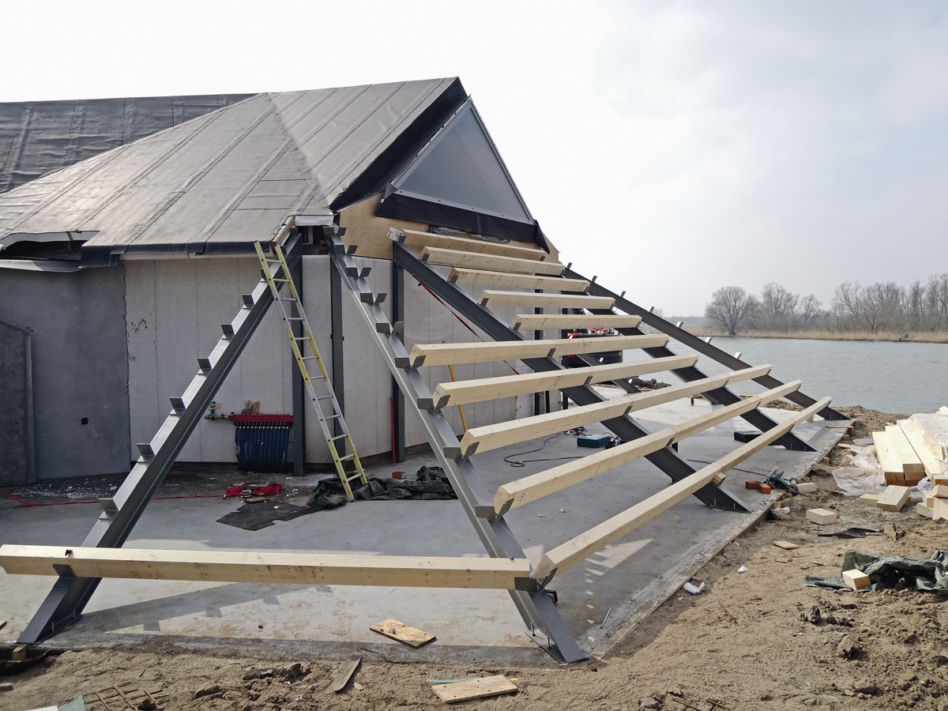

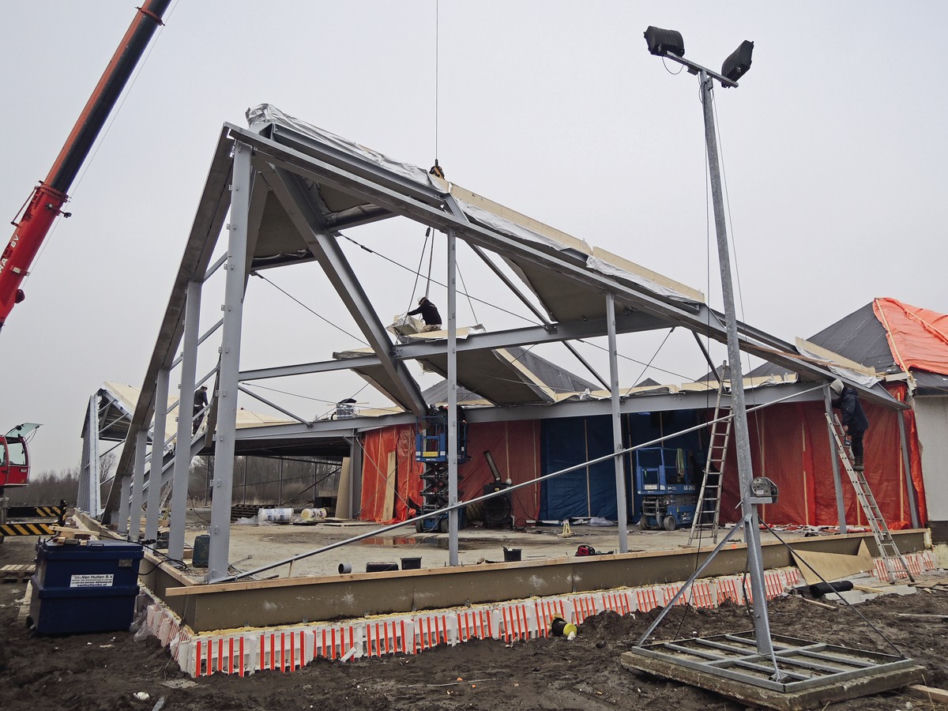

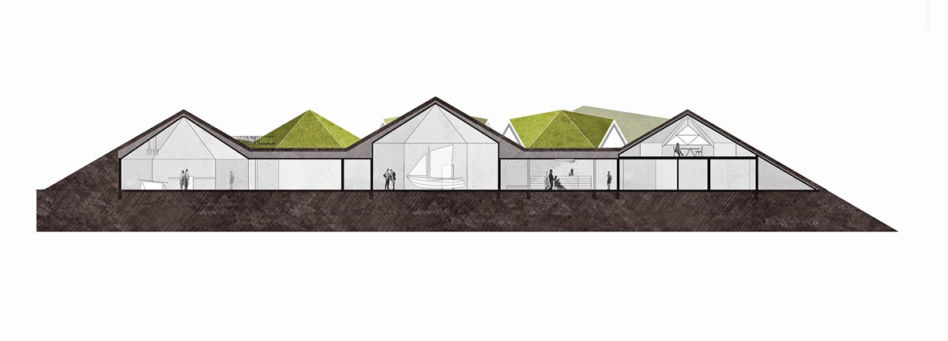

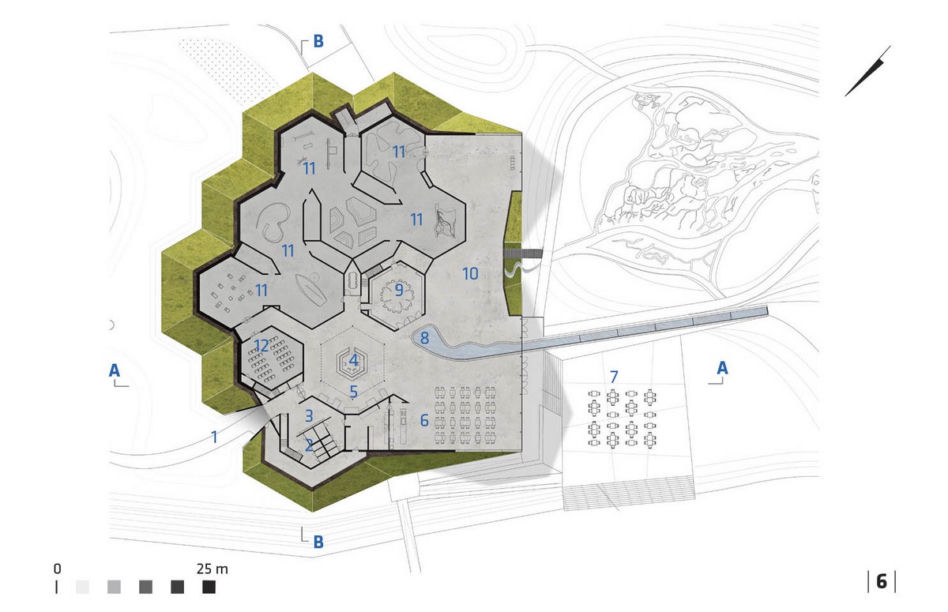

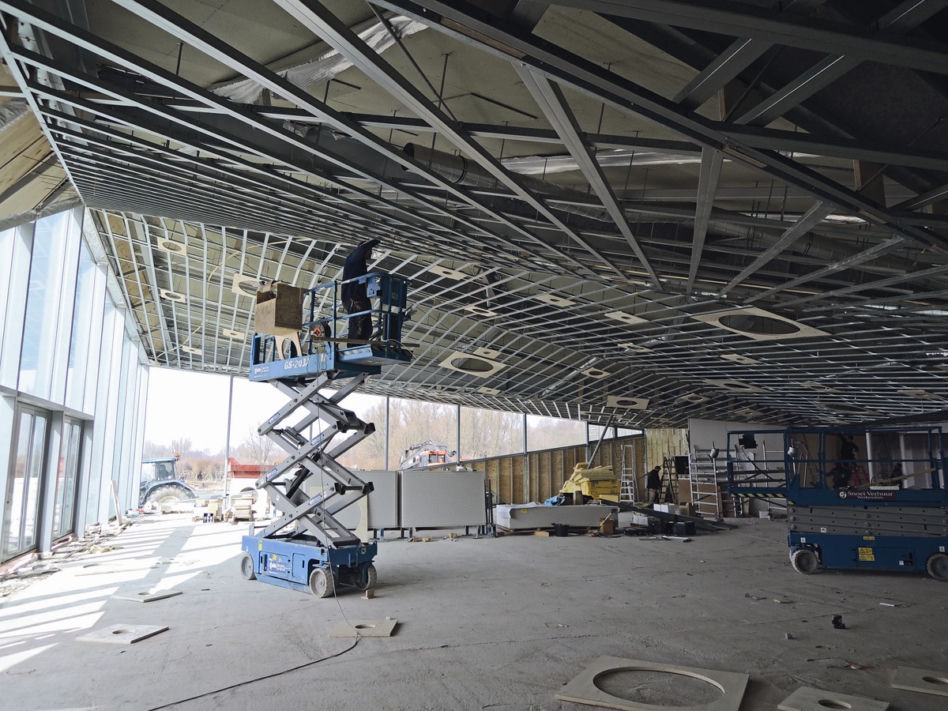

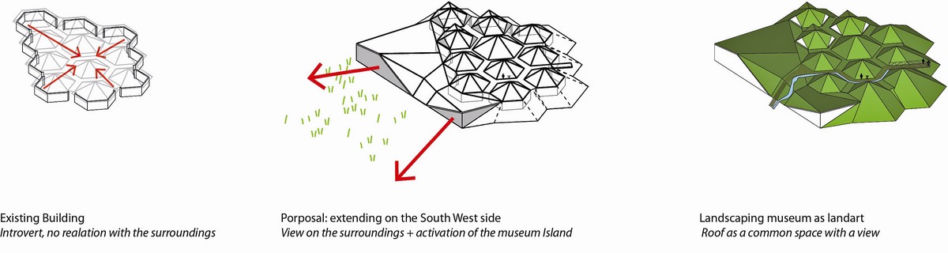

Muzeum Biesbosch w Holandii

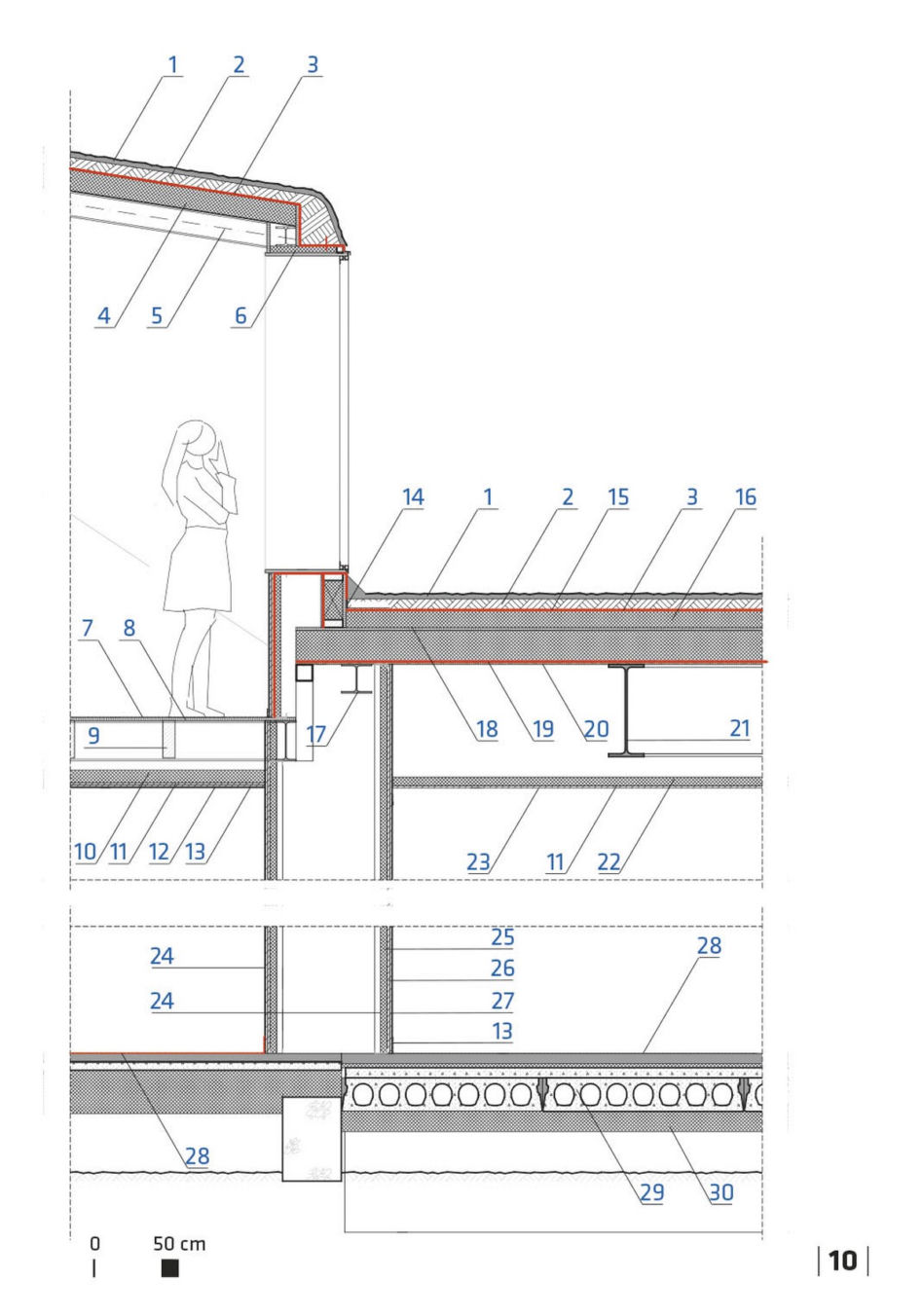

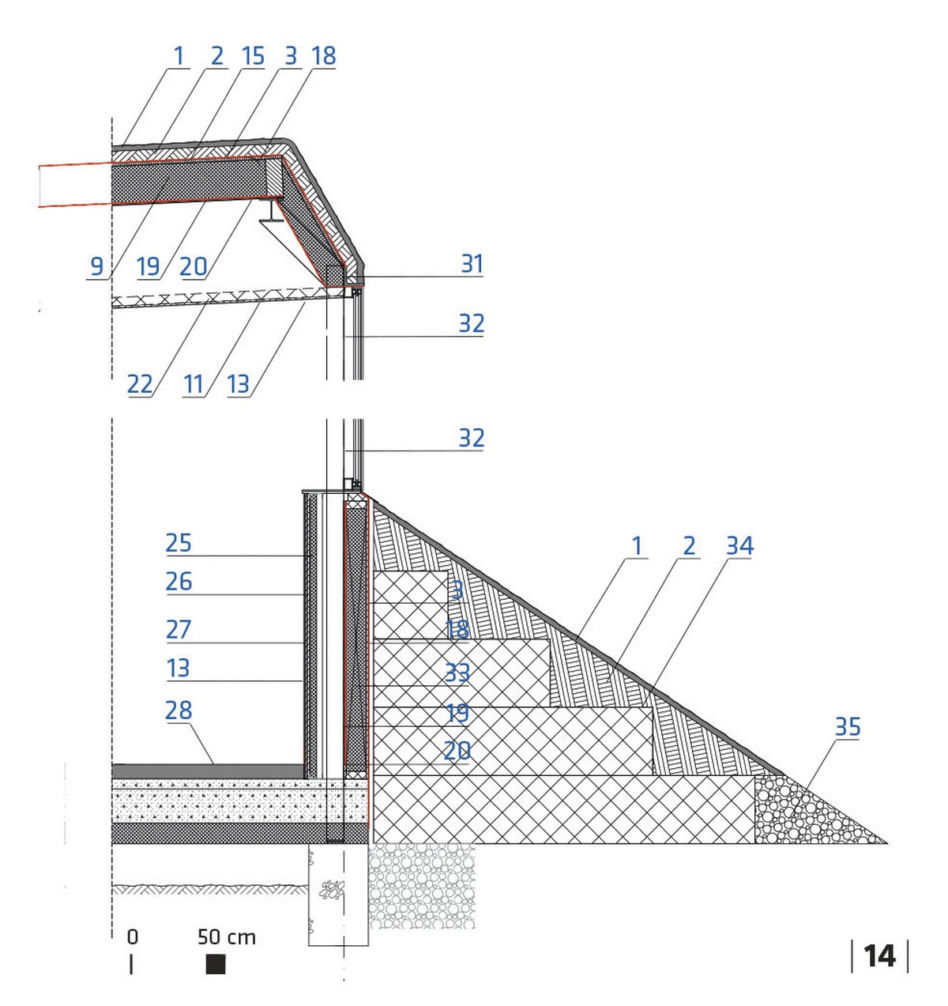

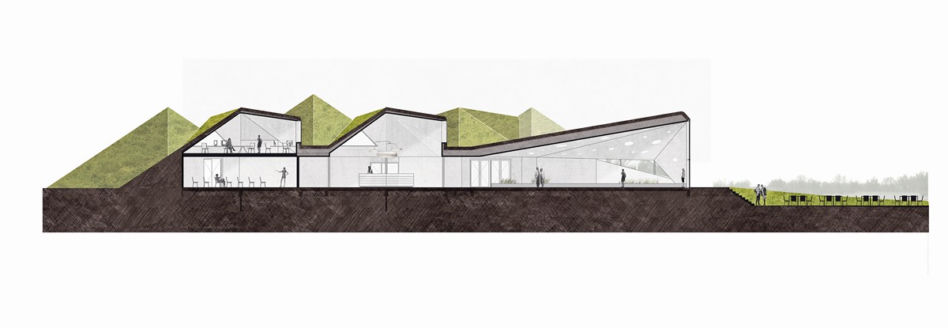

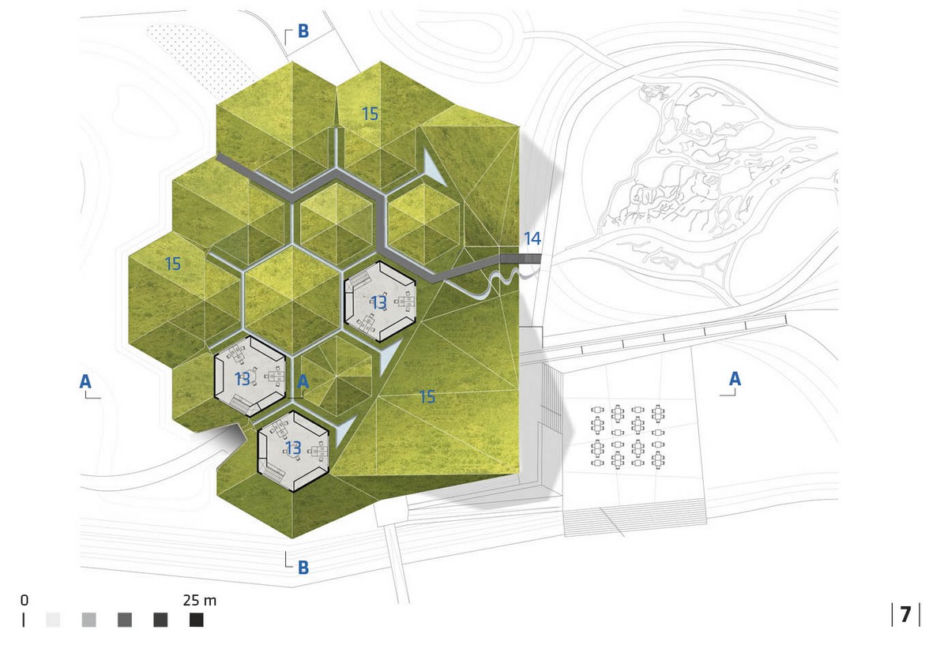

Detale przekroju przez fasadę. Oznaczenia: 1 – nasadzenia; 2 – substrat; 3 – 2 x papa klejona na gorąco; 4 – płyta warstwowa z termoizolacją, gr. 13 cm; 5 – dwuteownik stalowy HEA 160; 6 – pianka PIR, gr. 4 cm; 7 – linoleum; 8 – podbudowa z płyty pilśniowej; 9 – belki 96 x 221 mm; 10 – stalowa konstrukcja wsporcza zabezpieczona przed przenoszeniem drgań; 11 – płyta z wełny mineralnej kamiennej, gr. 75 mm; 12 – 2 x płyta g-k, gr. 12,5 mm; 13 – tynk gipsowy; 14 – obróbka aluminiowa; 15 – folia PS; 16 – izolacja stropu z płyty XPS; 17 – nowa konstrukcja – profil stalowy HEA180; 18 – środnik, gr. 18 mm; | 13 | 12 | 11 19 – izolacja przeciwwilgociowa; 20 – środnik, gr. 9 mm; 21 – nowa konstrukcja – profil stalowy IPE 550; 22 – metalowa konstrukcja wsporcza sufitu akustycznego; 23 – płyta o wysokiej izolacyjności akustycznej, zbrojona włóknami szklanymi; 24 – ściana działowa o klasie odporności pożarowej 30 min.; 25 – konstrukcja, gr. 75 mm, w tym 40 mm wełny mineralnej kamiennej; 26 – płyta OSB, gr. 15 mm; 27 – płyta g-k, gr. 12,5 mm; 28 – posadzka z tworzywa sztucznego z cokolikiem, wys. 10 cm; 29 – konstrukcja stropu – płyta kanałowa; 30 – termoizolacja płyty kanałowej; 31 – kątownik 120 x 120 x 15; 32 – zestaw szklany; 33 – konstrukcja skrzynkowa wypełniana kamienną wełną mineralną; 34 – izolacja odporna na przerost korzeni; 35 – okładzina cokołu – głazy bazaltowe. Rys. Studio Marco Vermeulen
