Muzeum Luwr w Abu Zabi
Muzeum Luwr w Abu Zabi
Najbardziej charakterystyczny element budynku – ażurowe zadaszenie; Fot. Sarah al Agroobi/ Abu Dhabi TCA - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

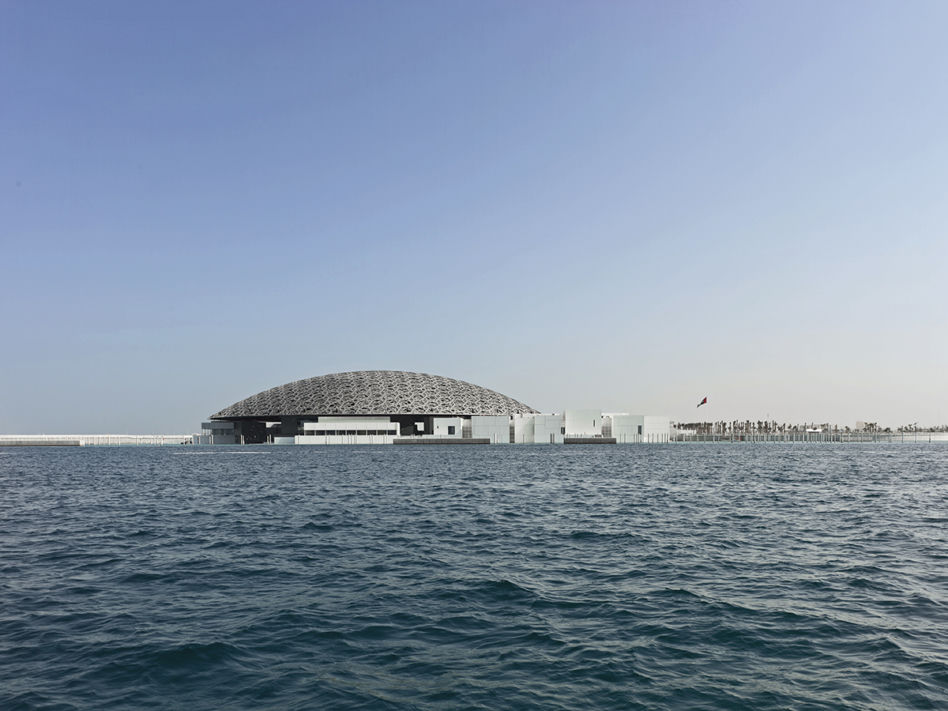

Budynek będący częścią Island Cultural District zlokalizowano na wyspie Saadiyat u wybrzeża Abu Zabi od strony Zatoki Perskiej. Dzięki usytuowaniu go poza linią brzegową, wygląda tak, jakby unosił się nad wodą; Fot. Roland Hable/ Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

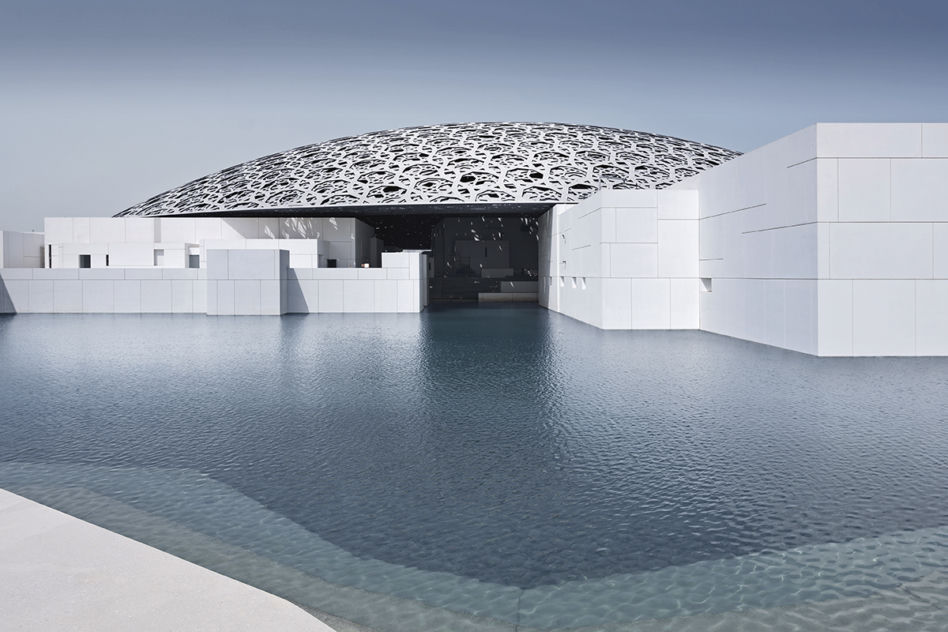

Istotną częścią całego założenia są baseny zaprojektowane wokół budynku, które umiejętnie wkomponowano w architekturę; © Louvre Abu Dhabi Fot. Mohamed Somij
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Muzeum składa się z wolno stojących budynków powiązanych układem dróg wewnętrznych, częściowo przekrytych ażurową kopułą; Fot. Roland Hable/ Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

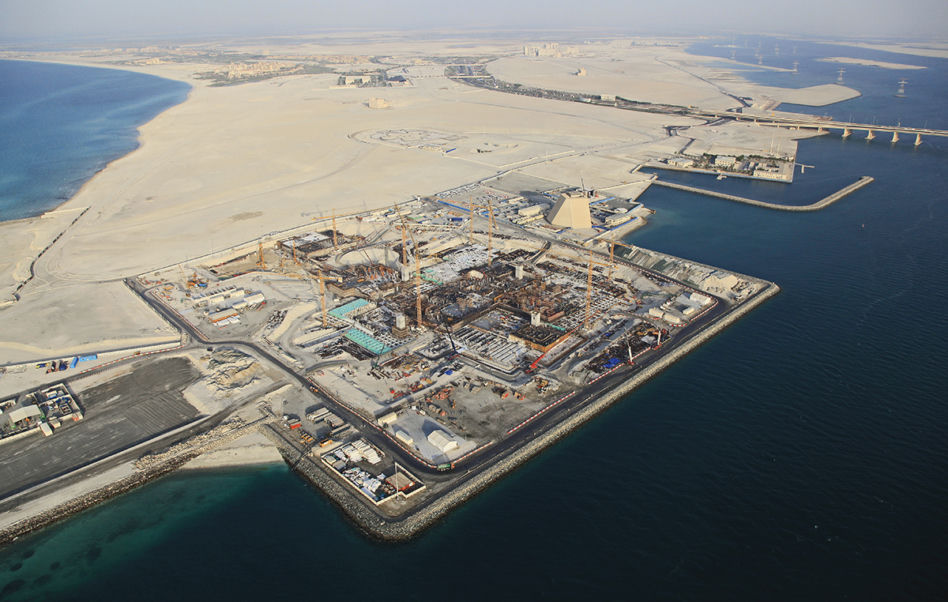

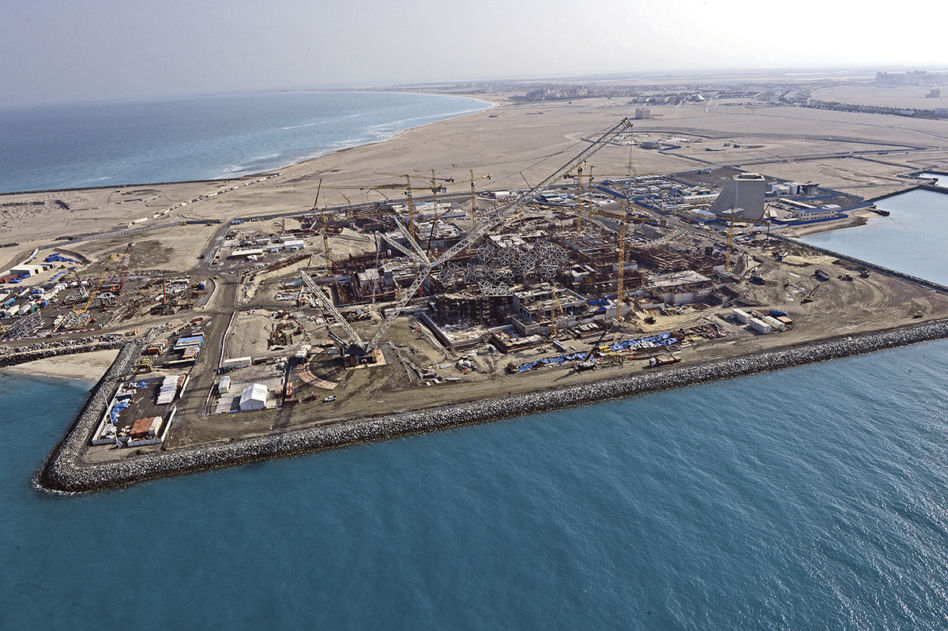

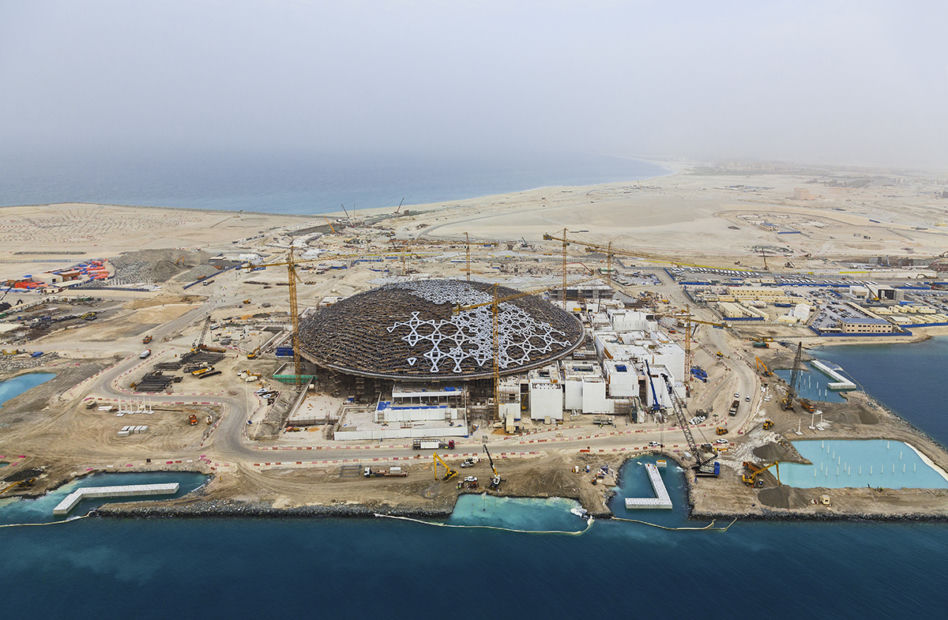

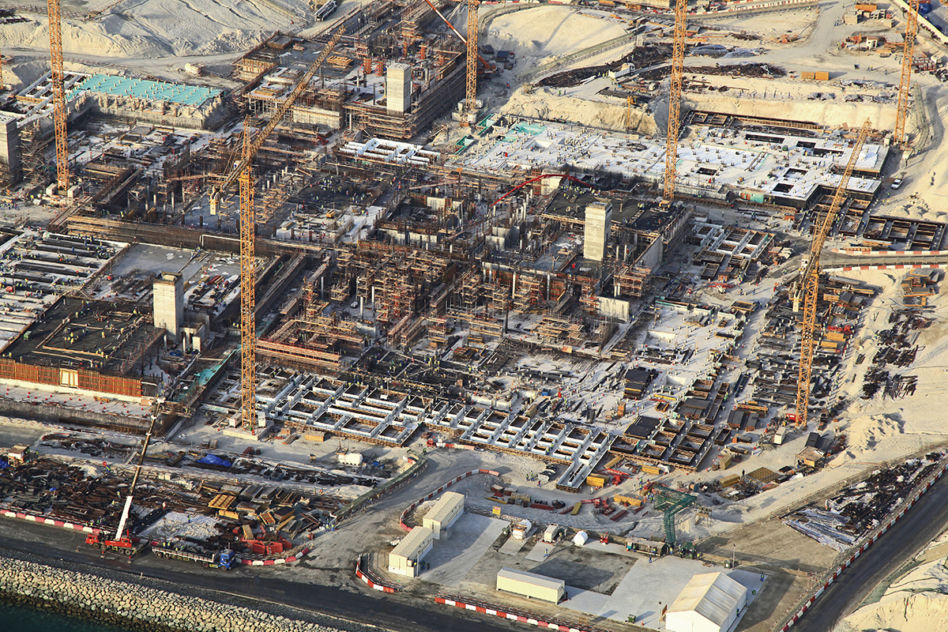

Aby podczas budowy odciąć się od wód zatoki, utworzono sztuczny suchy dok z tymczasowymi wałami przeciwpowodziowymi, w którym wzniesiono fundamenty i ściany; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Aby podczas budowy odciąć się od wód zatoki, utworzono sztuczny suchy dok z tymczasowymi wałami przeciwpowodziowymi, w którym wzniesiono fundamenty i ściany; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Konstrukcję nośną budynku oparto na 4500 palach; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Montaż struktury nośnej kopuły; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

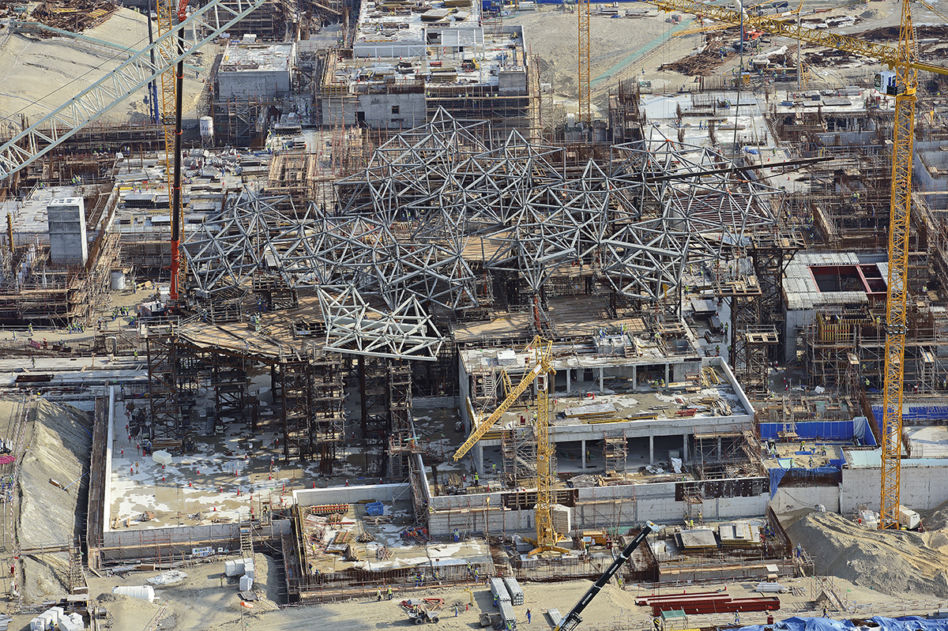

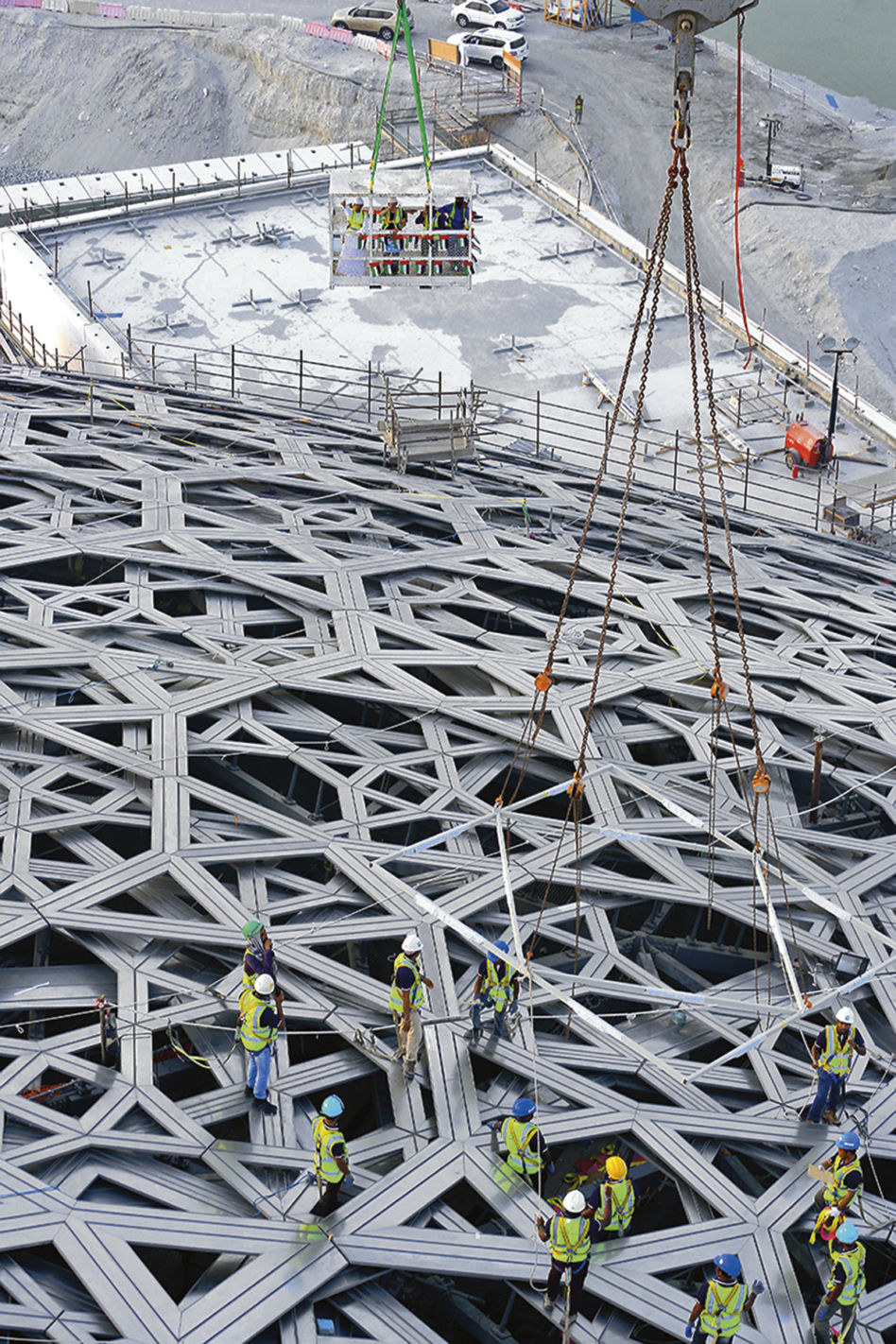

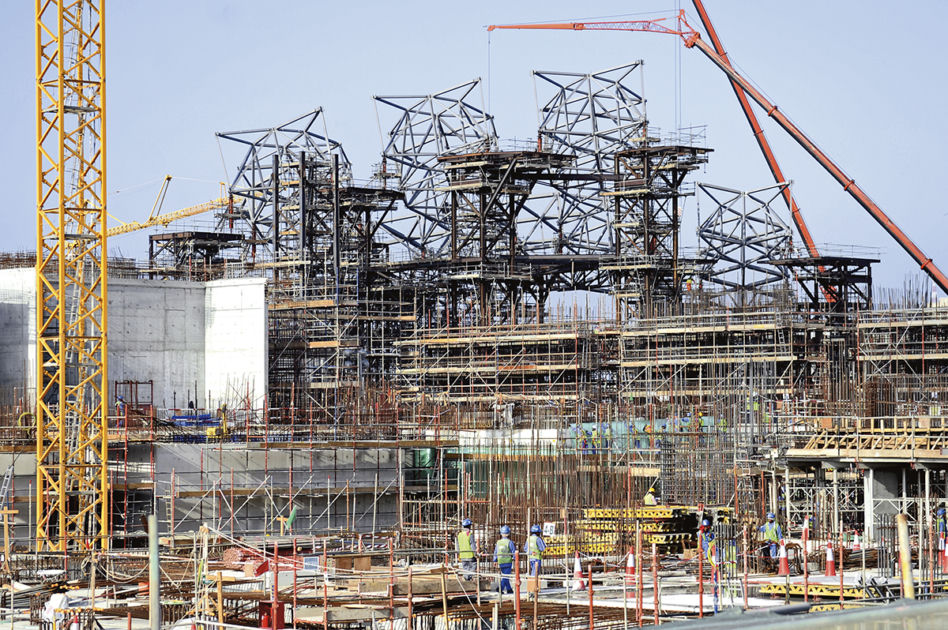

Montaż stalowych elementów konstrukcji nośnej; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Montaż stalowych elementów konstrukcji nośnej; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

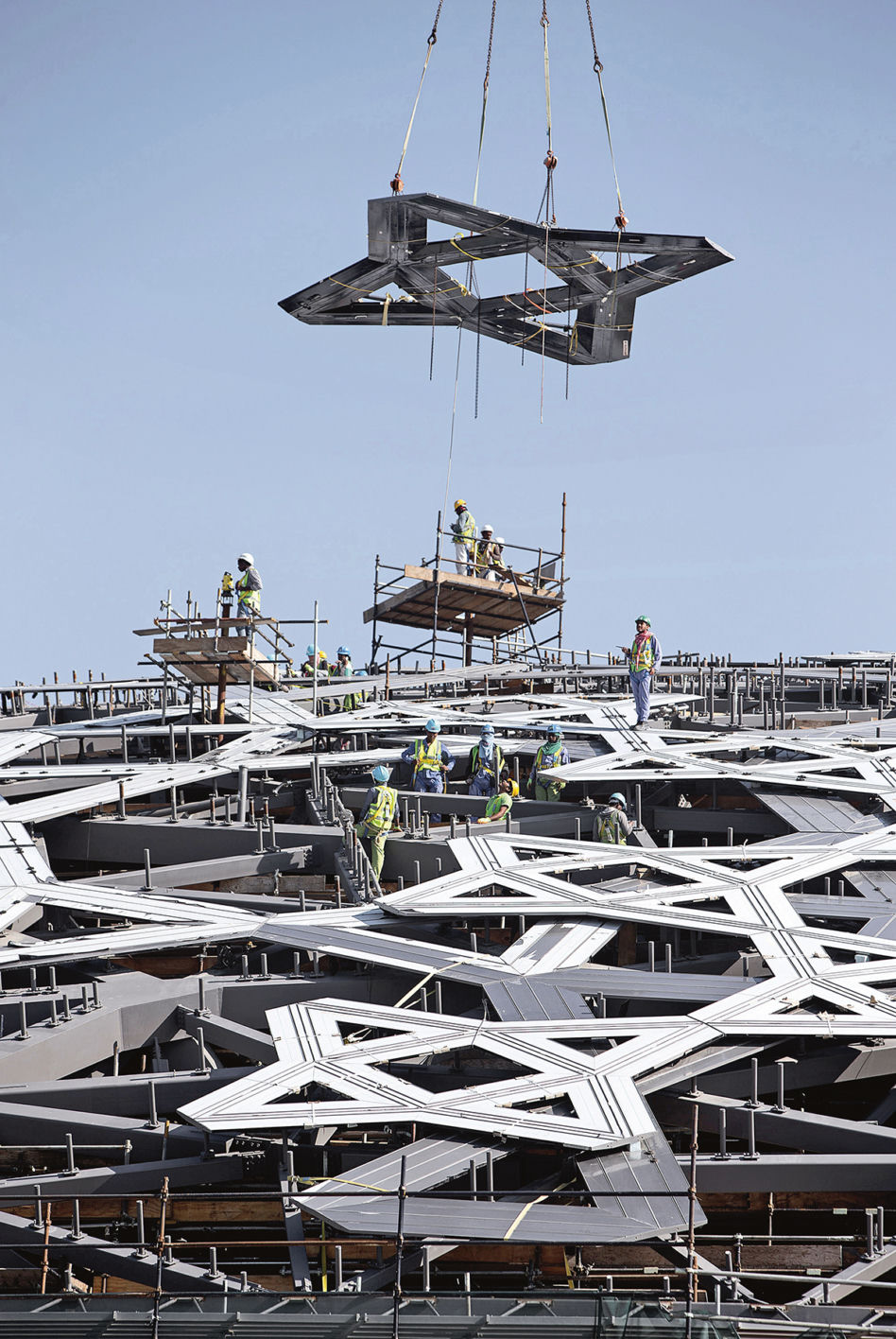

Montaż wewnętrznej warstwy stalowych elementów w formie gwiazd; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

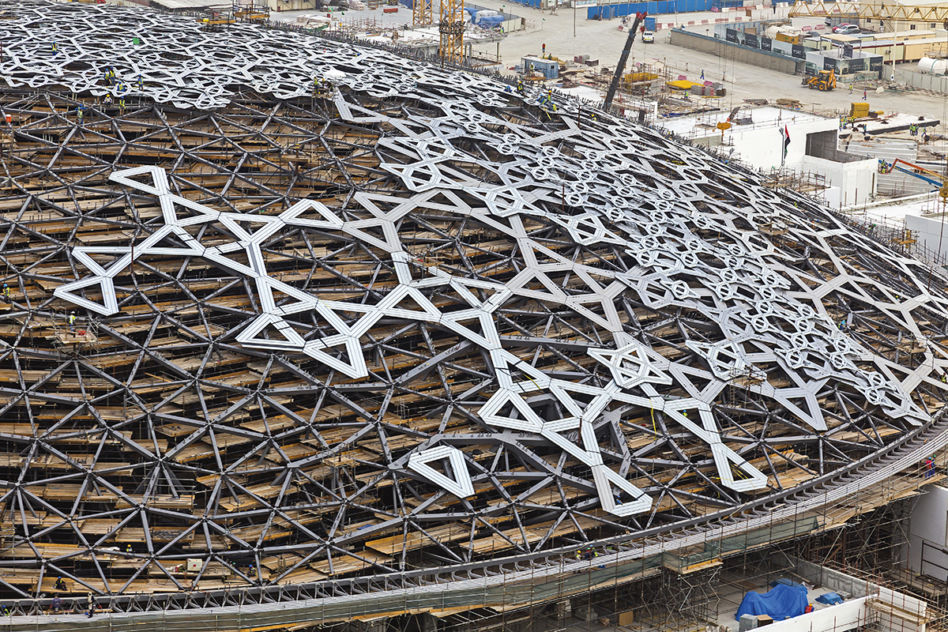

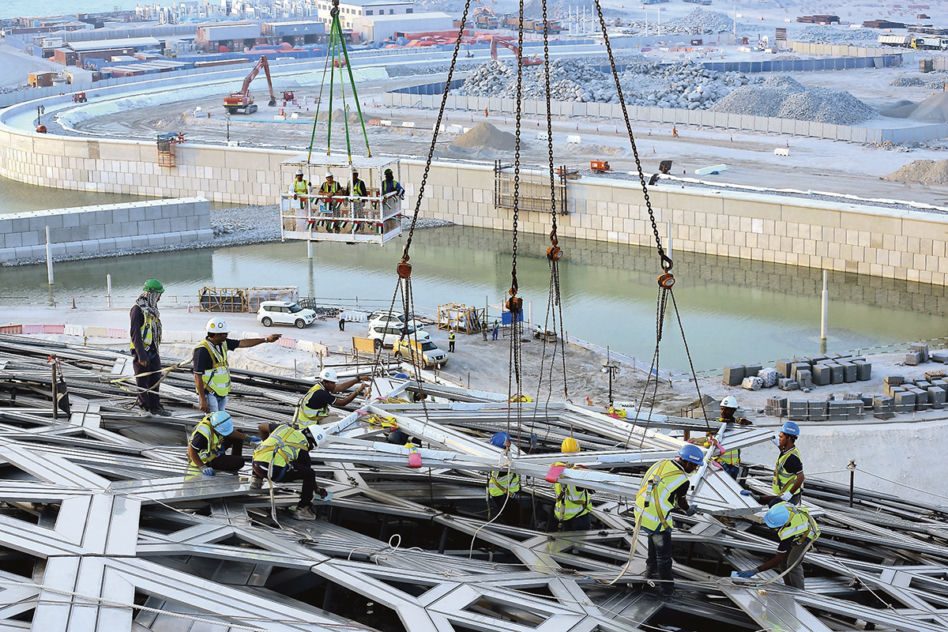

Montaż zewnętrznej warstwy aluminiowych paneli; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

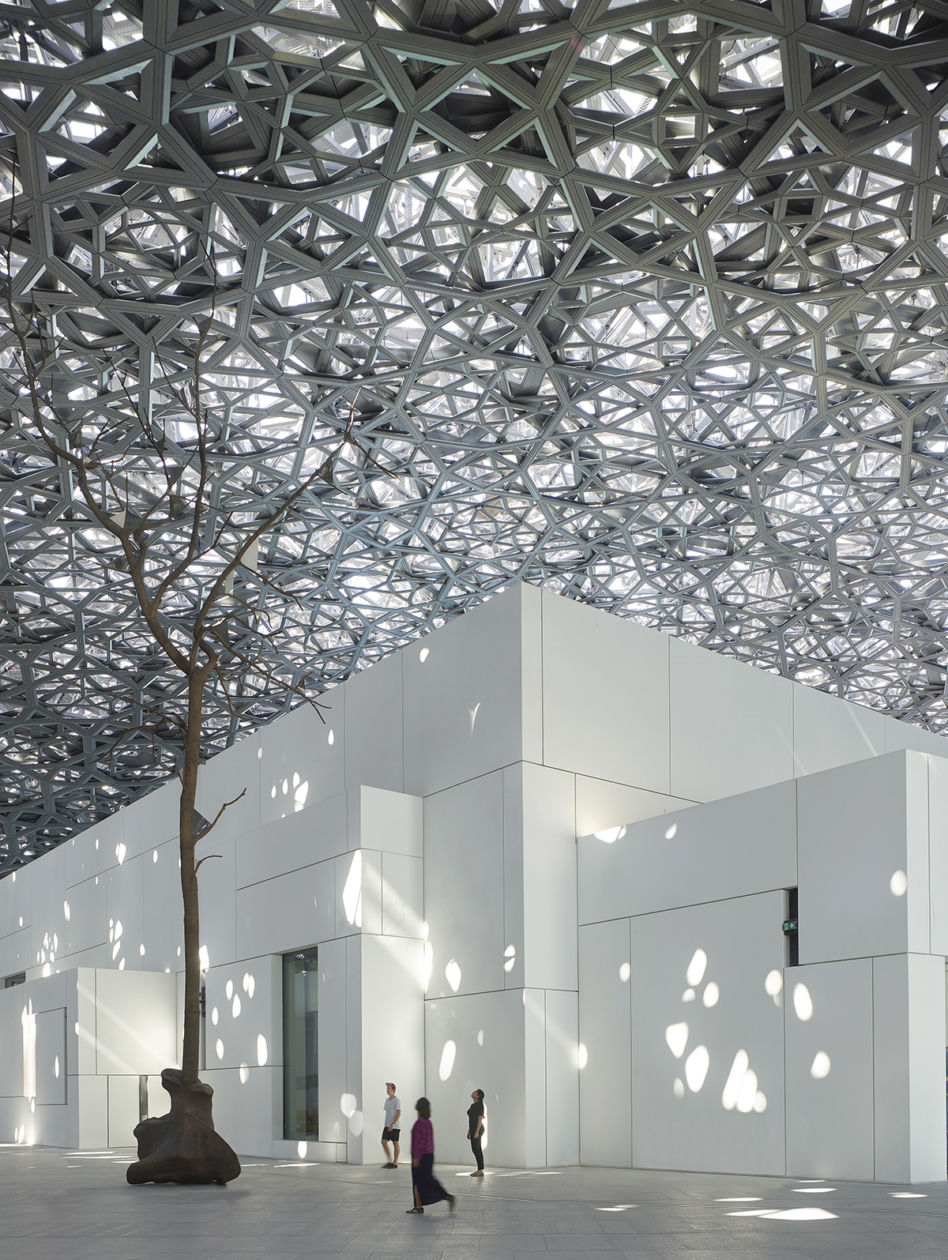

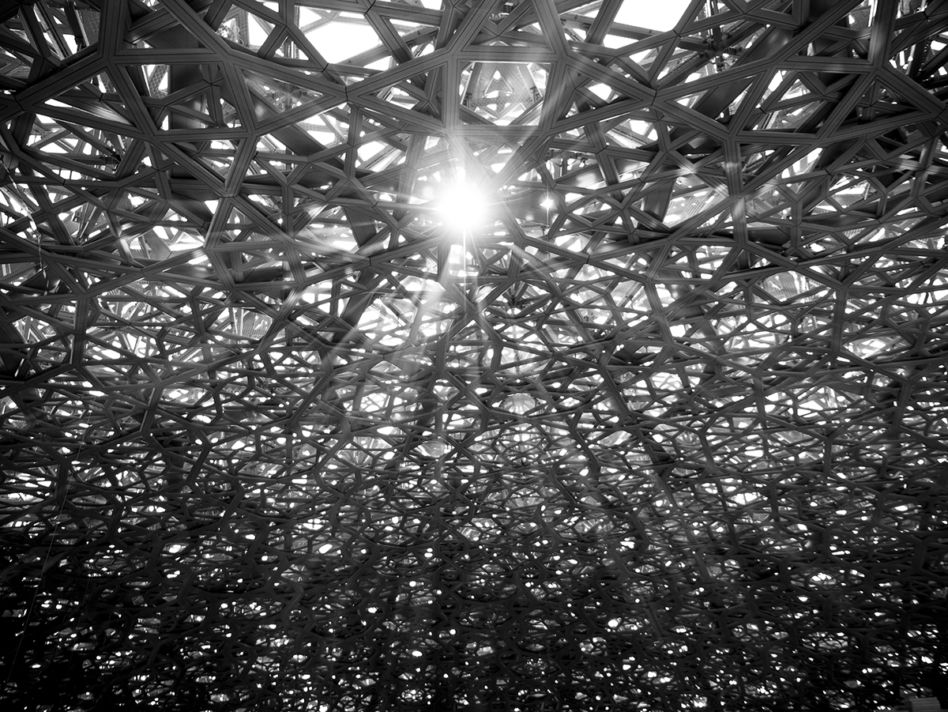

Kolejne warstwy przekrycia układano tak, aby uzyskać jak najciekawszy efekt przenikania światła przez ażurowe zadaszenie; © Fot. Fatima al Shamsi/ Abu Dhabi TCA - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

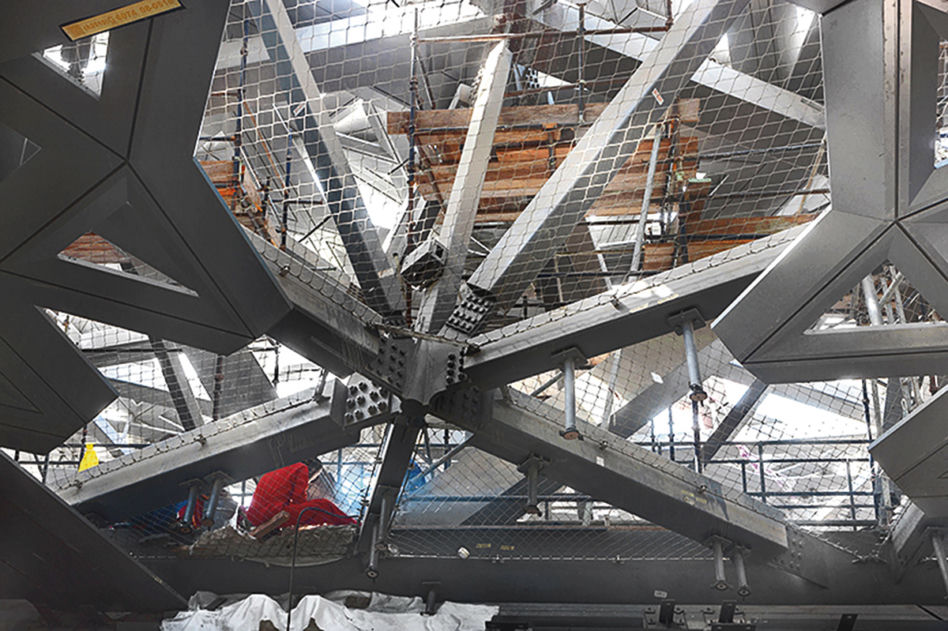

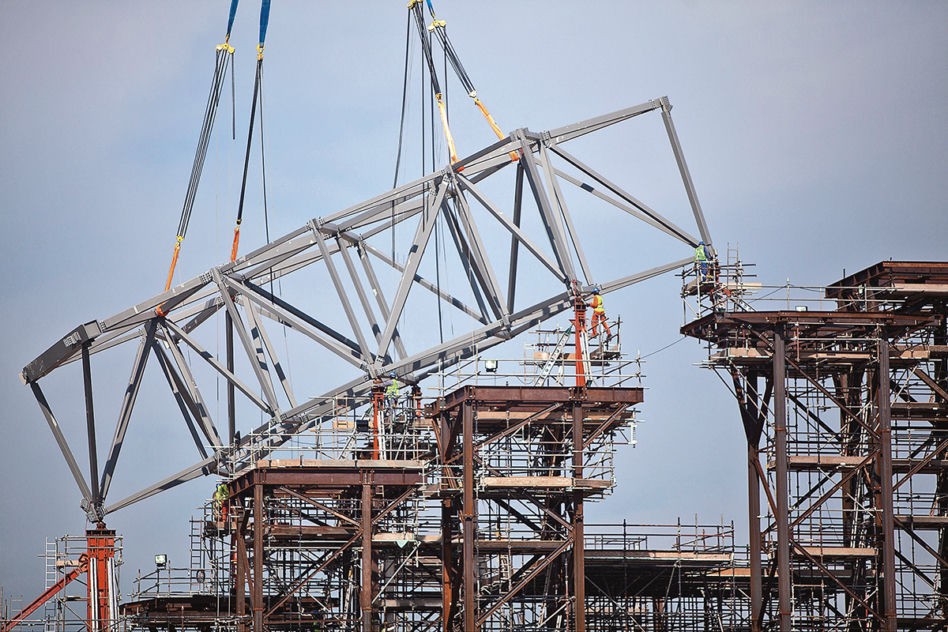

Montaż węzła konstrukcji stalowej; Fot. © Abu Dhabi Tourism & Culture Authority - Louvre Abu Dhabi
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Zbudowana z czterech warstw paneli aluminiowych zewnętrzna warstwa zadaszenia; Fot. © Dzięki uprzejmości The National - TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

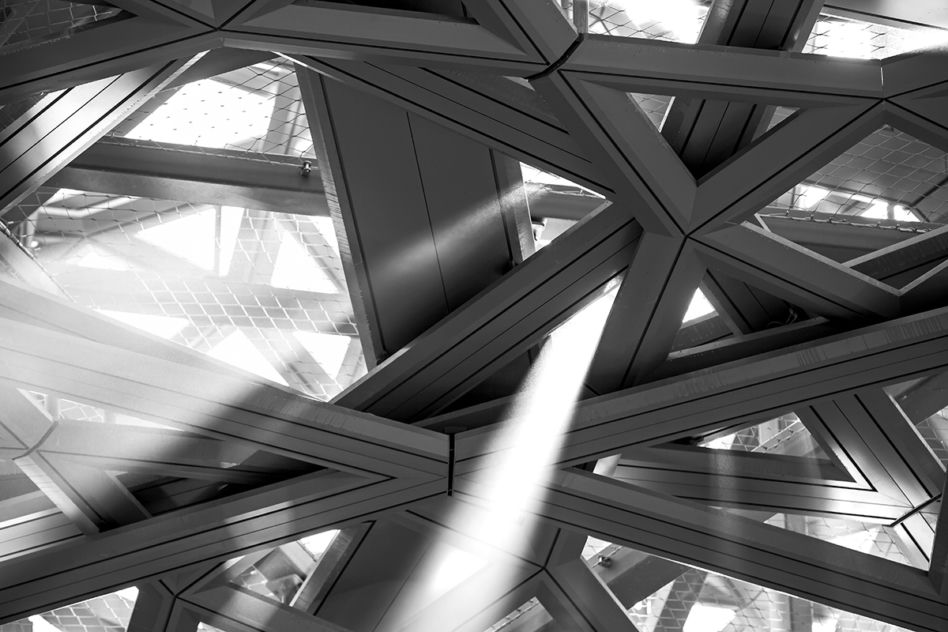

Pomiędzy warstwami zadaszenia zachowano 80-milimetrowe odstępy; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Zbudowana z czterech warstw paneli aluminiowych zewnętrzna warstwa zadaszenia; Fot. © Dzięki uprzejmości The National - TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

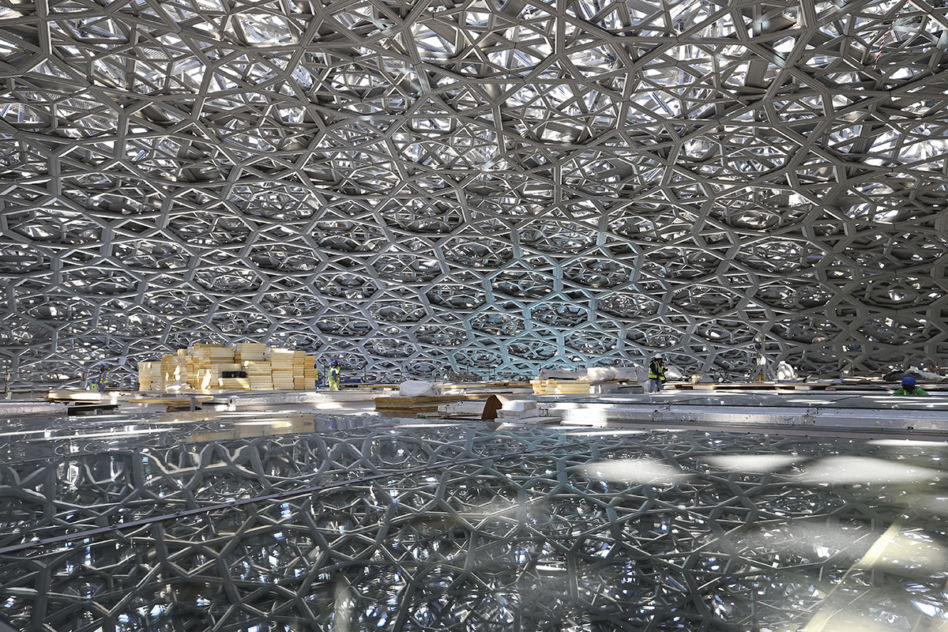

Wielowarstwowe przekrycie składa się z aluminiowych i stalowych profili tworzących 7850 elementów w formie gwiazd, które, w zależności od tego, na której warstwie i w którym miejscu się znajdują, osiągają średnicę od 2 do 13 m; Fot. © Dzięki uprzejmości The National - TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

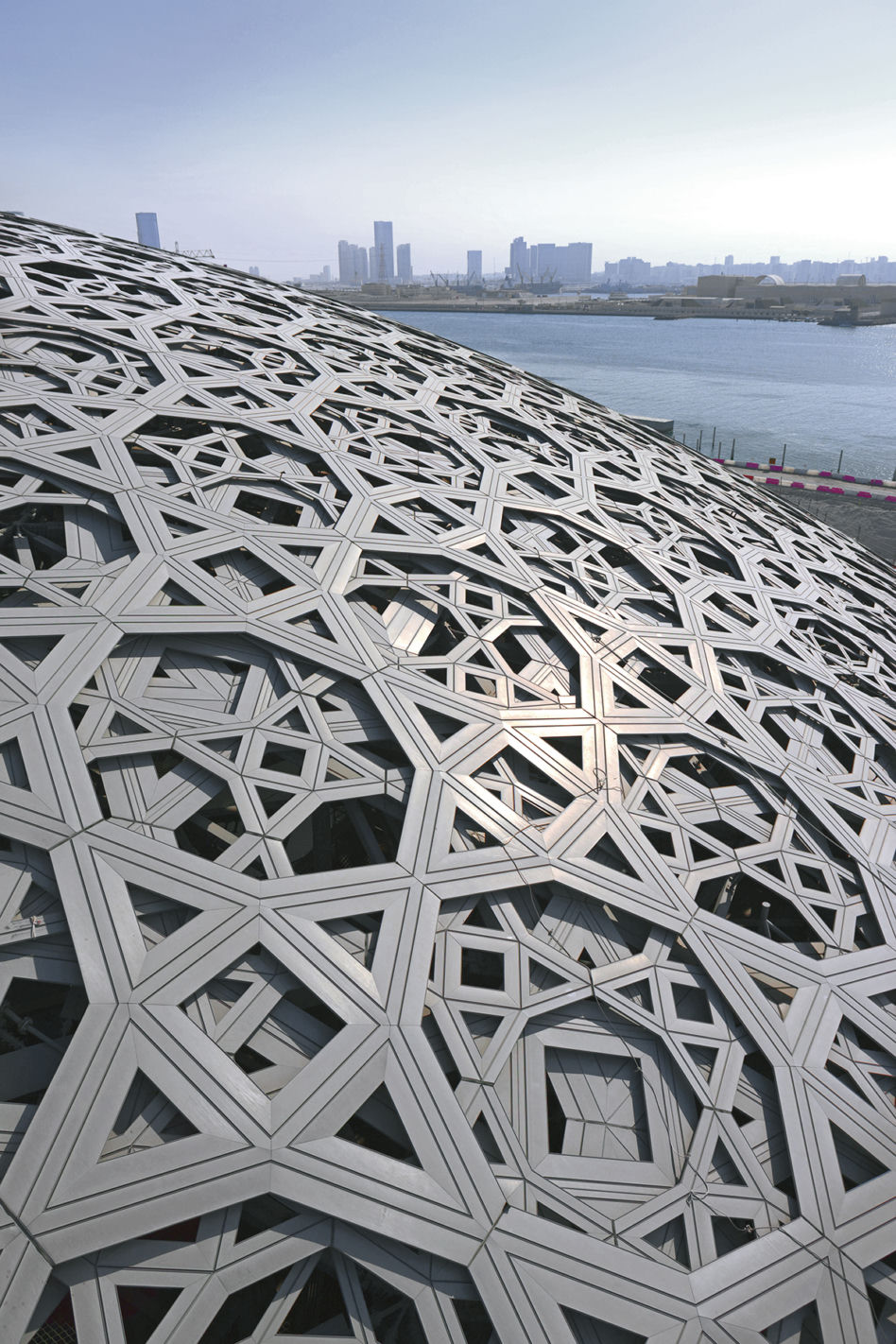

Aby uniknąć korozji spowodowanej działaniem soli znajdującej się w nadmorskim powietrzu, architekci do wykończenia kopuły zdecydowali się wykorzystać aluminium, które jest bardzo odporne na takie warunki atmosferyczne; Fot. © Abu Dhabi Tourism & Culture Authority - Louvre Abu Dhabi
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Ważąca aż 7500 tony kopuła ma rozpiętość 180 m i podparta jest zaledwie na czterech filarach ukrytych w konstrukcji budynków galerii; © Fot. Fatima al Shamsi/ Abu Dhabi TCA - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

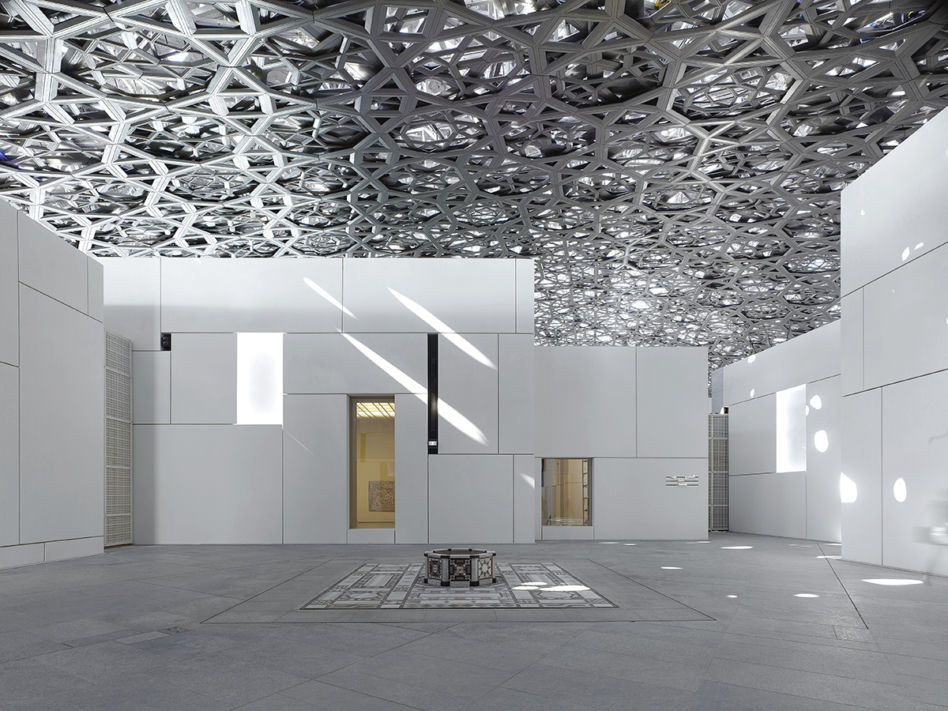

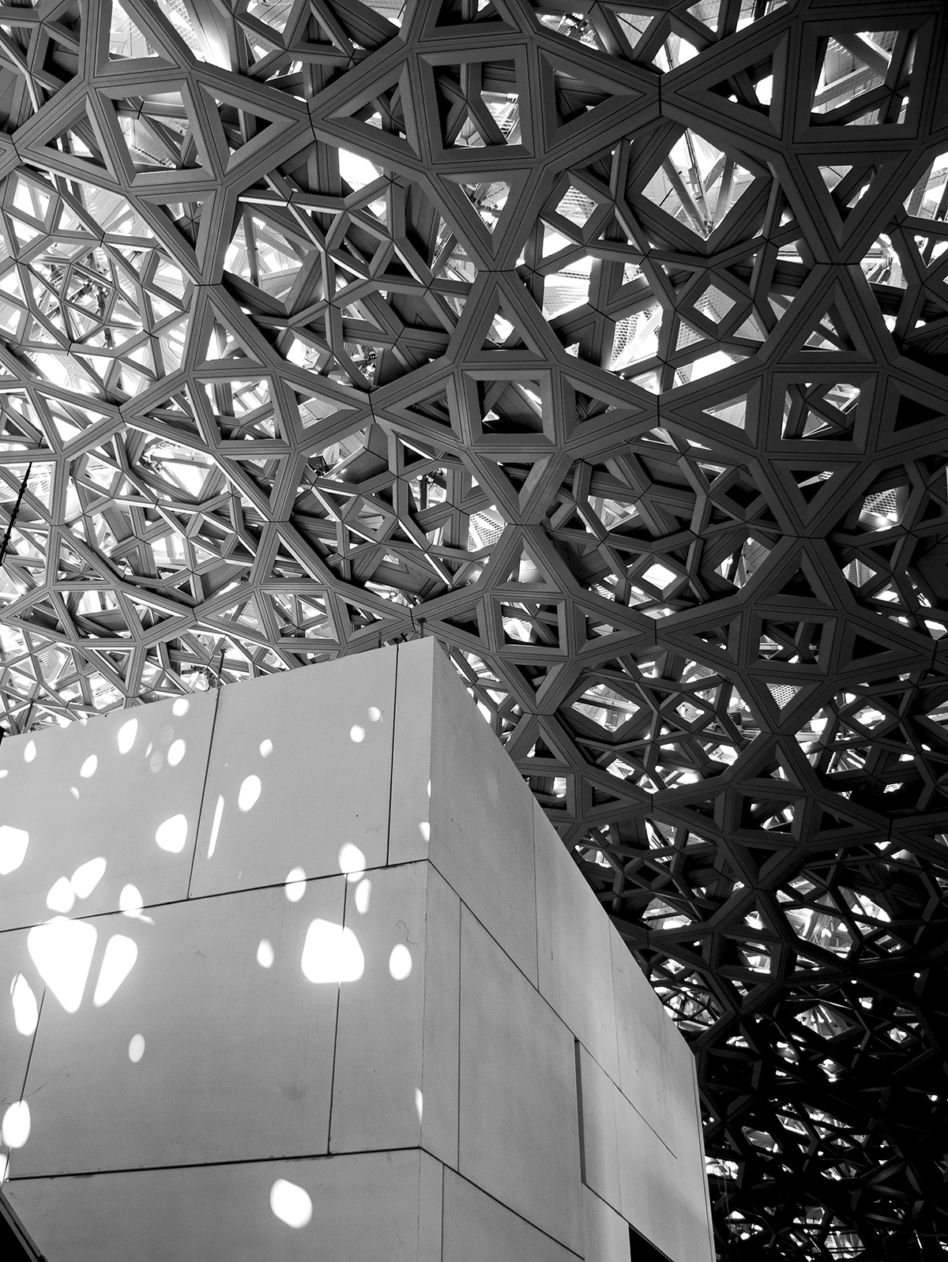

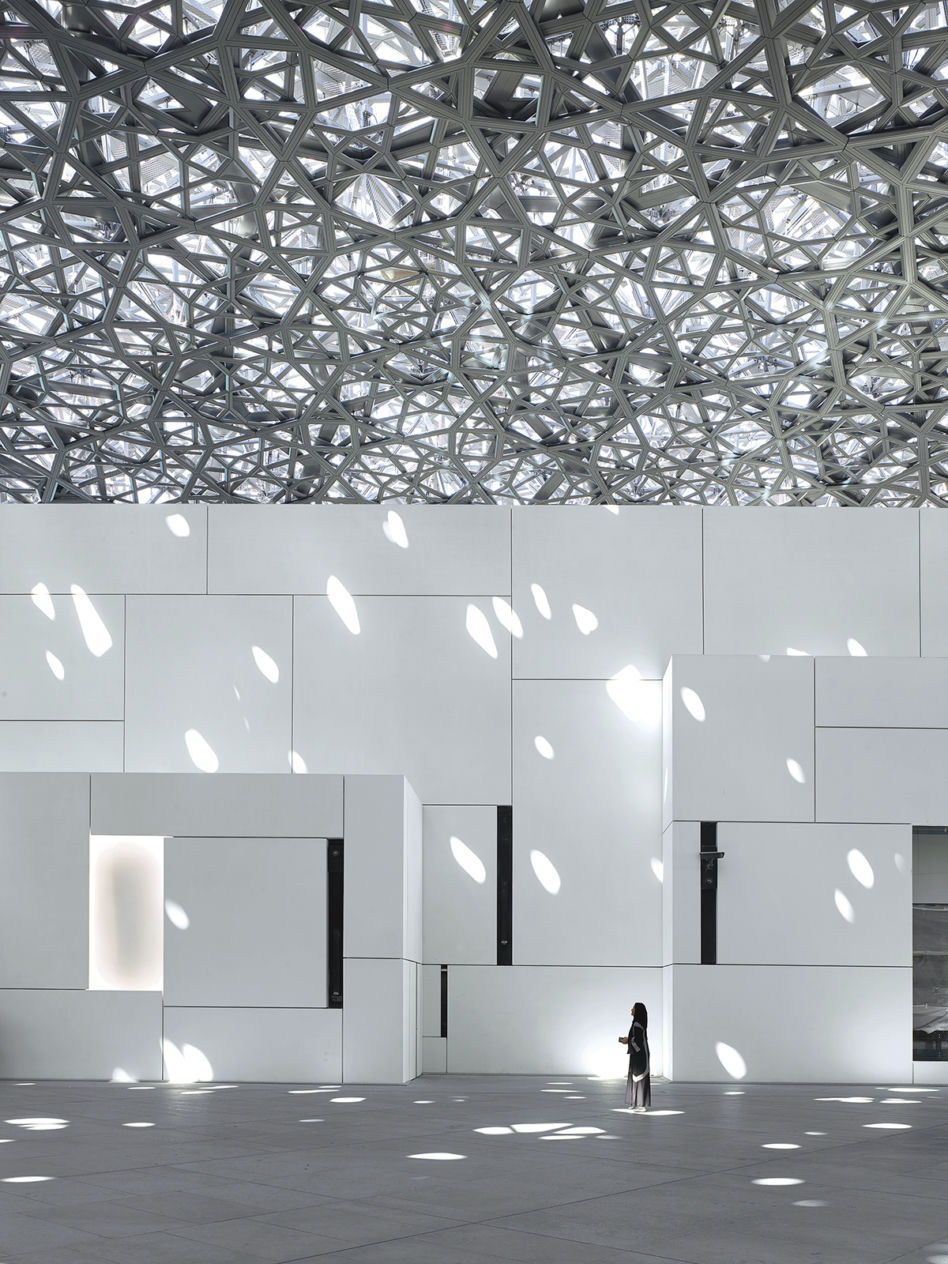

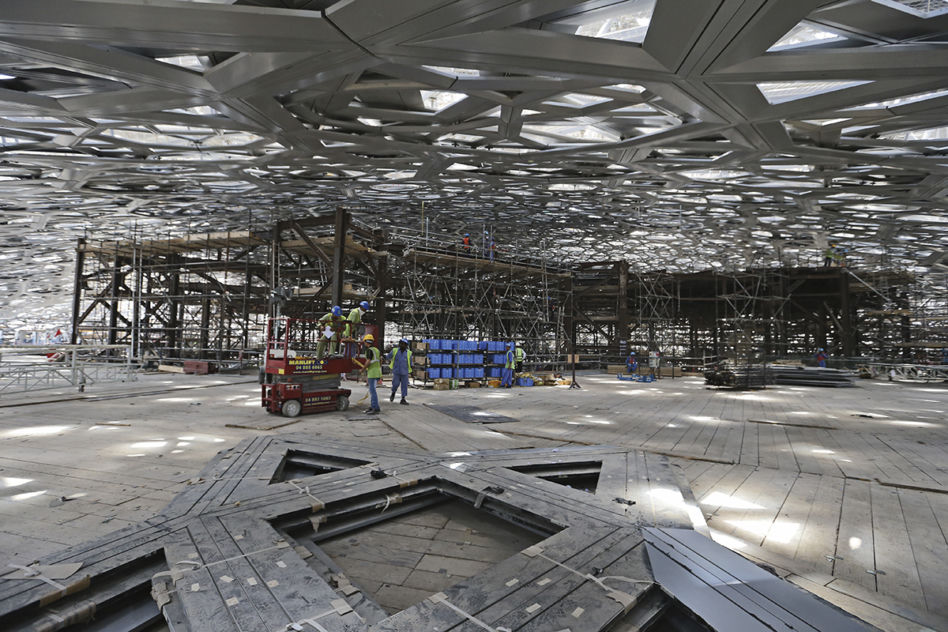

Wewnętrzne kubiki wystawowe utrzymano w jasnej kolorystyce, dzięki czemu gra światła jest jeszcze ciekawsza. Ażurowe zadaszenie zapewnia łagodne doświetlenie galerii i mocniejsze przestrzeni pomiędzy strefami ekspozycyjnymi; Fot. Roland Hable/ Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Wielowarstwowe przekrycie składa się z aluminiowych i stalowych profili tworzących 7850 elementów w formie gwiazd, które, w zależności od tego, na której warstwie i w którym miejscu się znajdują, osiągają średnicę od 2 do 13 m; Fot. © Dzięki uprzejmości TDIC - Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

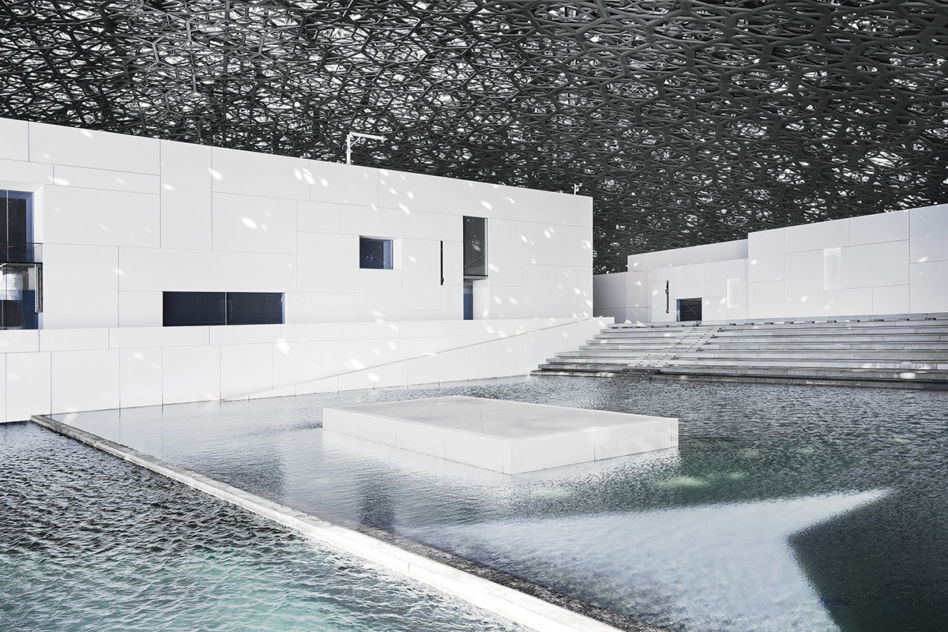

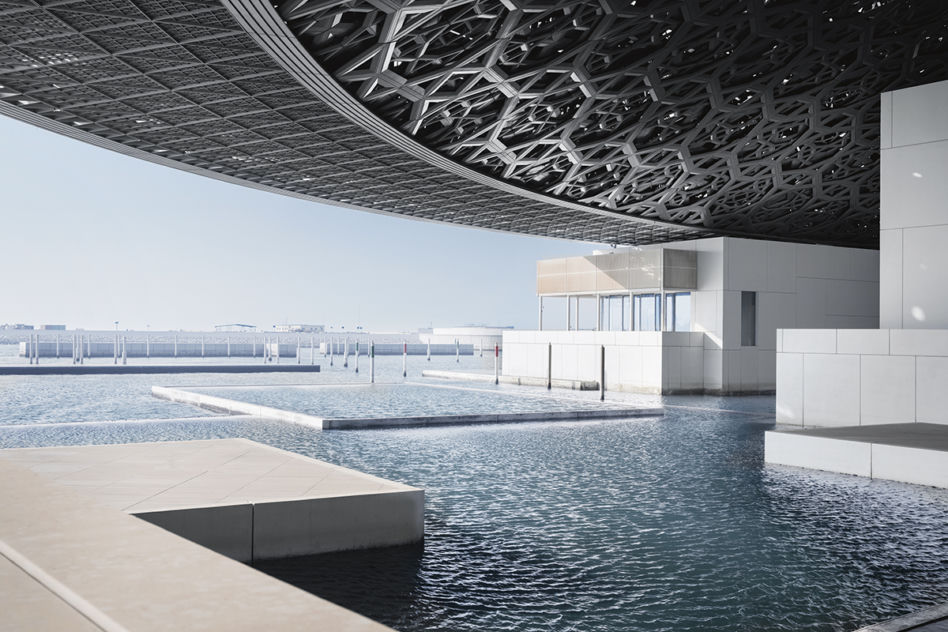

Pomiędzy budynkami mieszczącymi przestrzenie wystawowe oprócz traktów pieszych architekci wprowadzili baseny; © Louvre Abu Dhabi Fot. Mohamed Somij
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Pomiędzy budynkami mieszczącymi przestrzenie wystawowe oprócz traktów pieszych architekci wprowadzili baseny; © Louvre Abu Dhabi Fot. Mohamed Somij
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

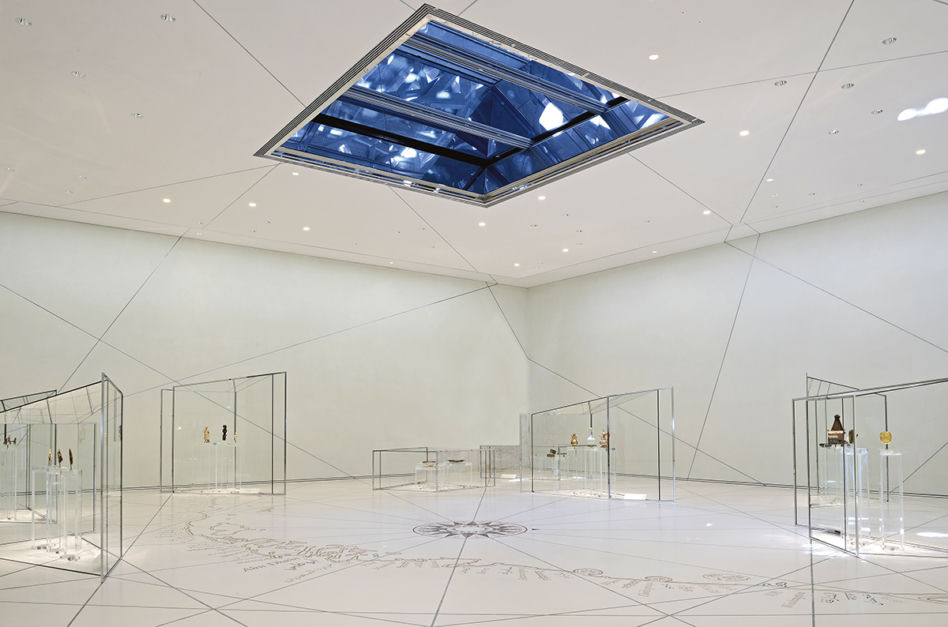

W salach ekspozycyjnych zamontowano świetliki wyposażone w automatycznie sterowane rolety; © Louvre Abu Dhabi - Fot. Marc Domagne
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Na przeszło 97 000 m2 zlokalizowano 25 galerii wystawienniczych, w których prezentowana będzie zarówno ekspozycja własna, jak i ekspozycja wypożyczana z 13 wiodących francuskich instytucji, m.in. z paryskiego Luwru. Aktualnie muzeum zakupiło ponad 600 dzieł sztuki, a 300 otrzymało jako depozyt; Fot. Roland Hable/ Louvre Abu Dhabi - Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Wizualizacja lokalizacji obiektu; © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Wizualizacja założenia; © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

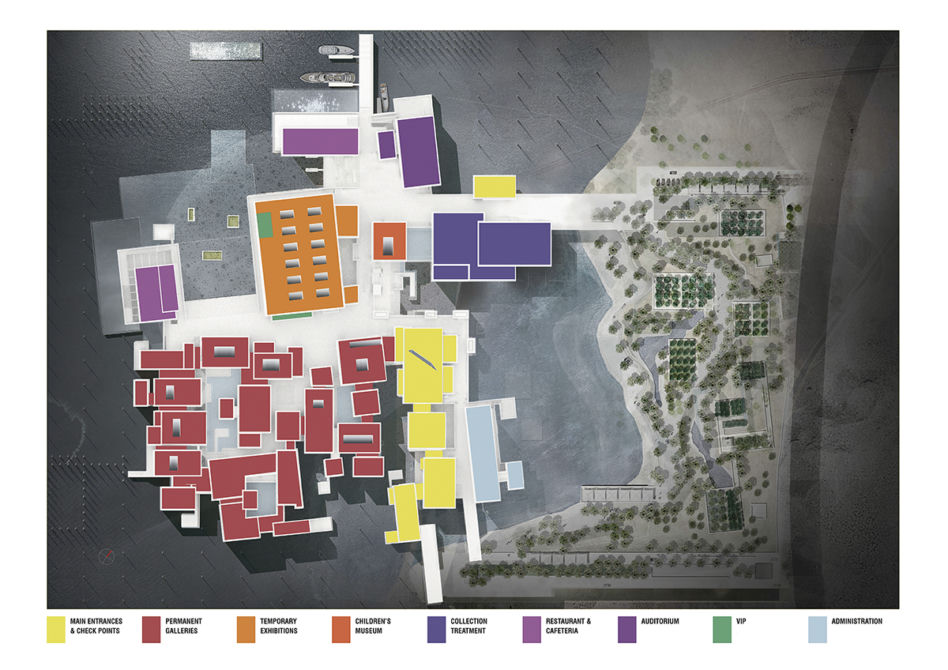

Schemat funkcjonalny; © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Sytuacja. Oznaczenia: 1 – muzeum; 2 – falochrony i słupy cumownicze; 3 – Island Cultural District; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

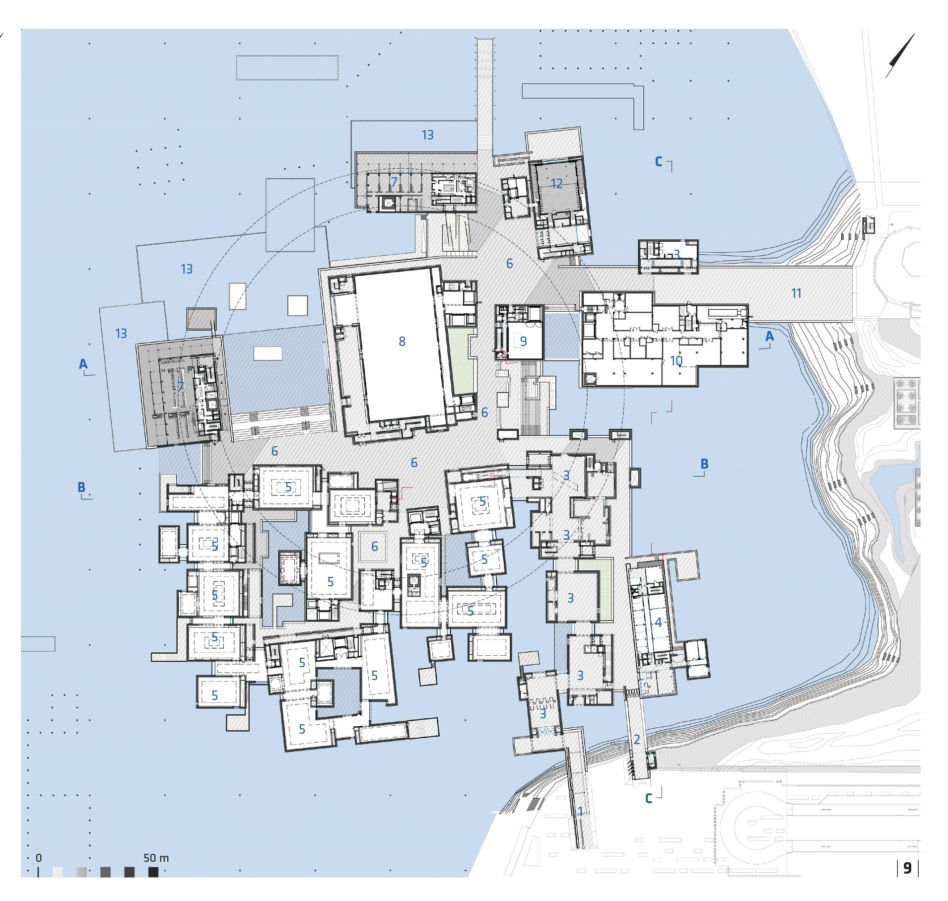

Rzut parteru. Oznaczenia: 1 – wejście główne; 2 – wyjście; 3 – pawilon wejściowy; 4 – biuro/administracja; 5 – galeria z wystawą stałą; 6 – trakt pieszy; 7 – restauracja/kawiarnia; 8 – galeria z wystawą czasową; 9 – muzeum dla dzieci; 10 – magazyn do konserwacji; 11 – wjazd od strony zaplecza technicznego; 12 – audytorium; 13 – baseny; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

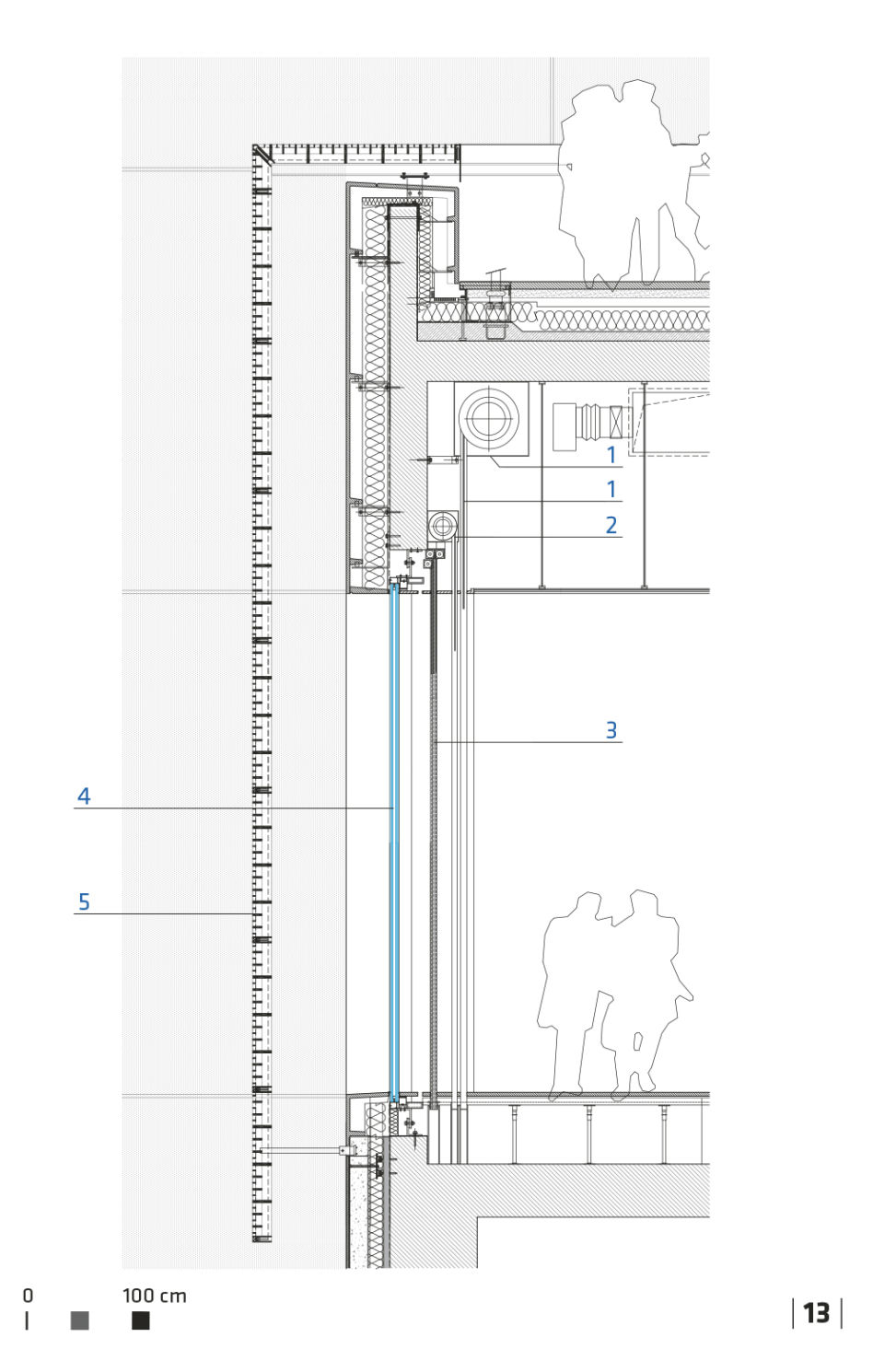

Detal maszrabijji. Oznaczenia: 1 – rolety antywłamaniowe; 2 – rolety przeciwpożarowe; 3 – rolety zacieniające; 4 – panele ze szkła niskożelazowego na konstrukcji stalowej; 5 – zewnętrzne panele przeciwsłoneczne (maszrabijja) na stalowej konstrukcji wsporczej; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

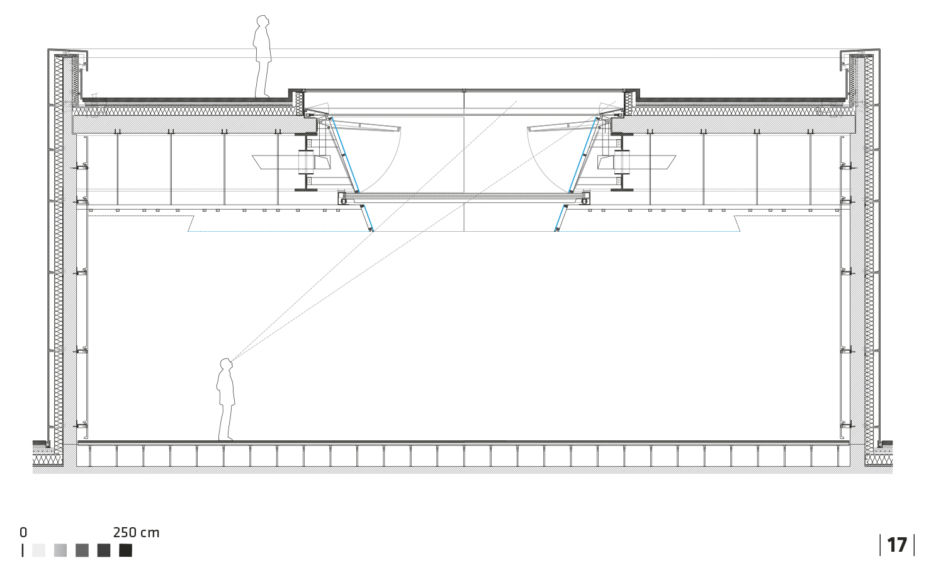

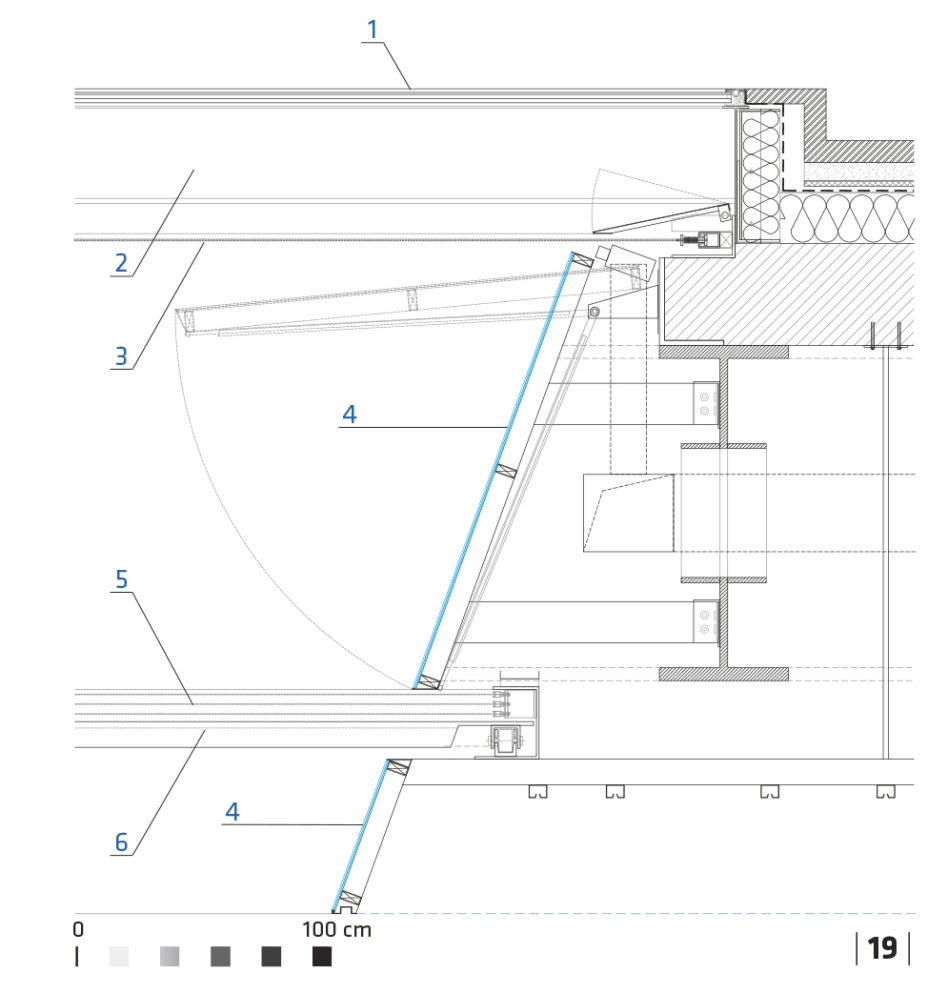

Detal świetlika. Oznaczenia: 1 – szklenie systemowe, podwójne, gięte, antyrefleksyjne; 2 – blacha stalowa polerowana; 3 – roleta przeciwpożarowa; 4 – panel rewizyjny szklany na konstrukcji stalowej; 5 – podwójne rolety przeciwsłoneczne i roleta zacieniająca; 6 – szyna oświetleniowa; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Detal świetlika. Oznaczenia: 1 – szklenie systemowe, podwójne, gięte, antyrefleksyjne; 2 – blacha stalowa polerowana; 3 – roleta przeciwpożarowa; 4 – panel rewizyjny szklany na konstrukcji stalowej; 5 – podwójne rolety przeciwsłoneczne i roleta zacieniająca; 6 – szyna oświetleniowa; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi
Widok izometryczny od dołu węzła konstrukcji stalowej (typ B01). Oznaczenia: 1 – słupek, profil SHS prefabrykowany łącznie z płytkami montażowymi; 2 – krzyżulec; 3 – pas dolny; 4 – płaskownik; Rys. © Waagner Biro Stahlbau AG/ Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

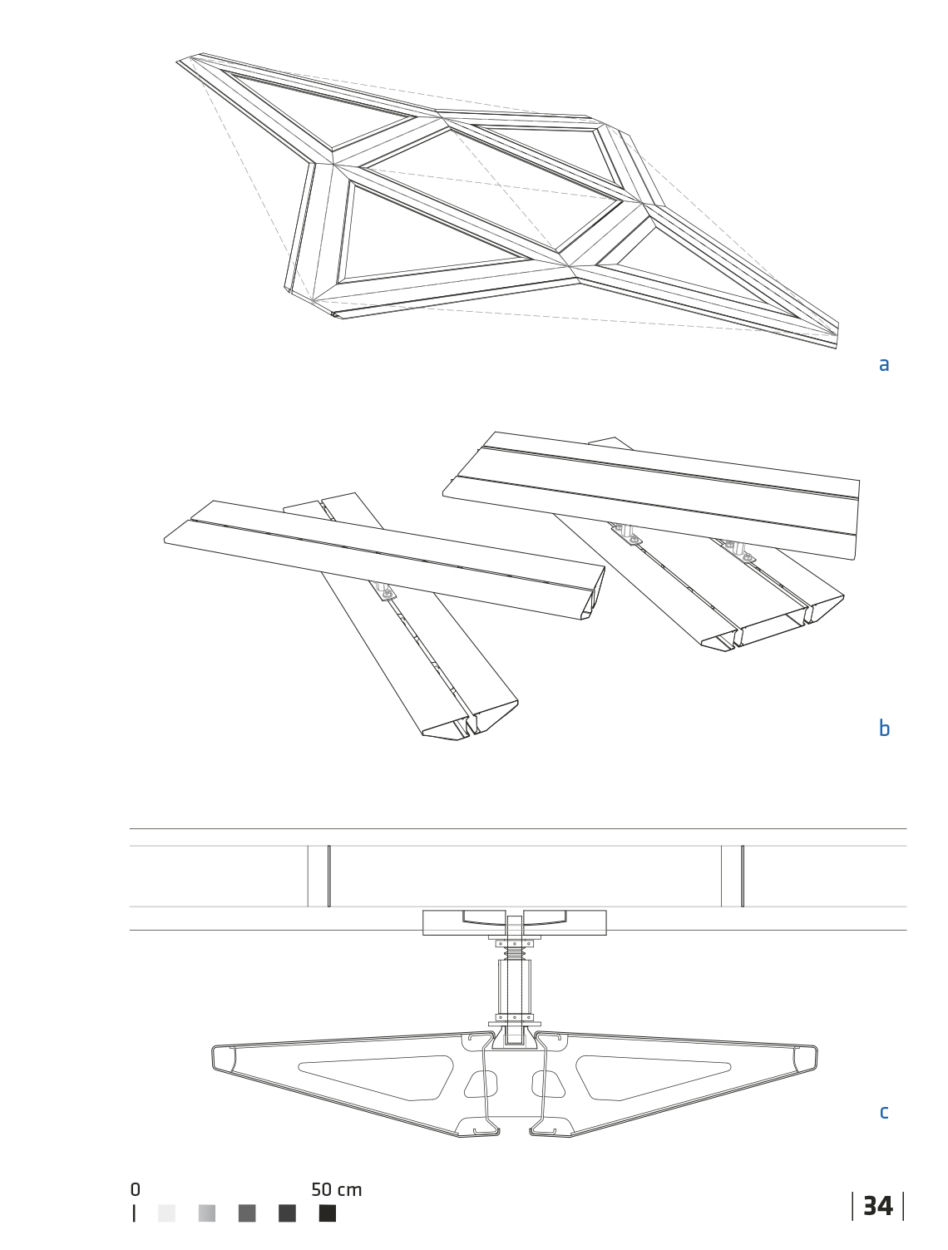

Detal panelu w formie gwiazdy tworzącego pokrycie kopuły: a) złożony element; b) składowe profile aluminiowe; c) przekrój przez profil; Rys. © Architect Jean Nouvel
foto: Archiwum Architektury
Muzeum Luwr w Abu Zabi

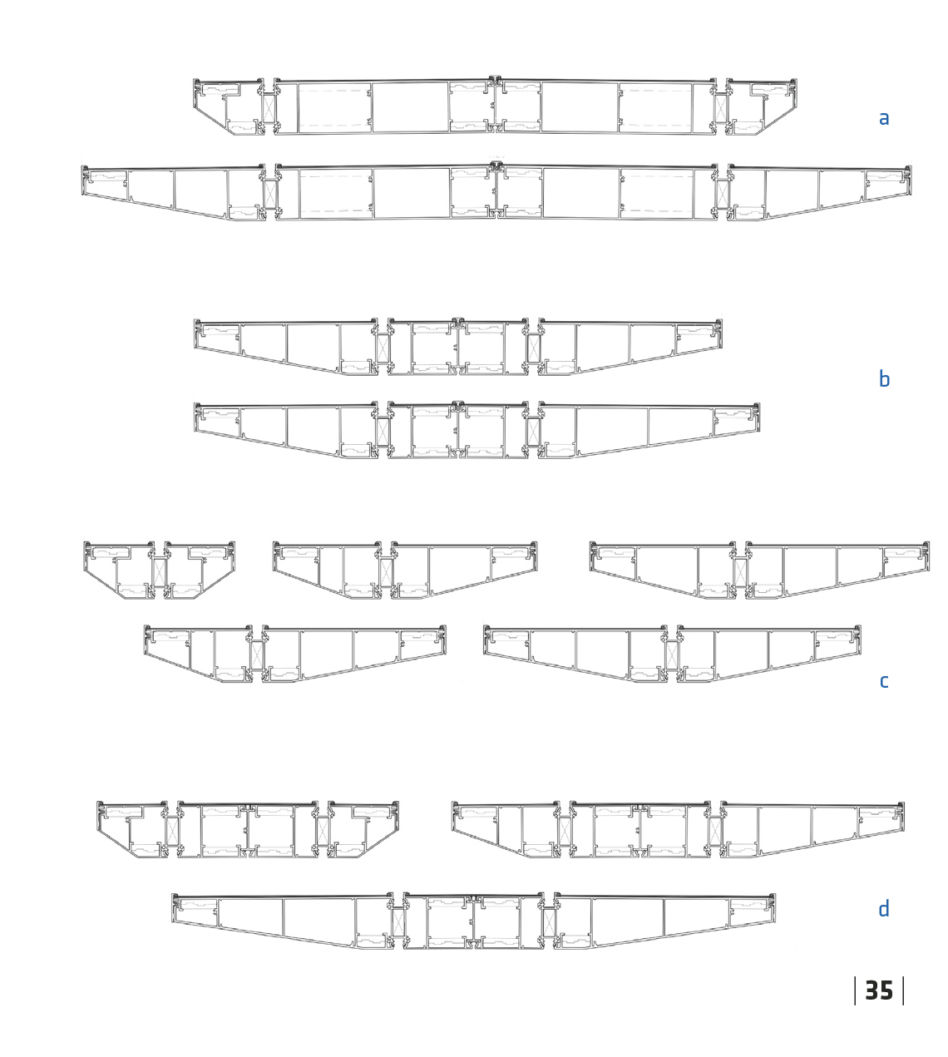

Rodzaje profili aluminiowych, z którego składają się elementy tworzące warstwy zewnętrzne kopuły: a) warstwa pierwsza; b) warstwa druga; c) warstwa trzecia; d) warstwa czwarta; Rys. © Waagner Biro Stahlbau AG/ Architect Jean Nouvel
foto: Archiwum Architektury
