Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

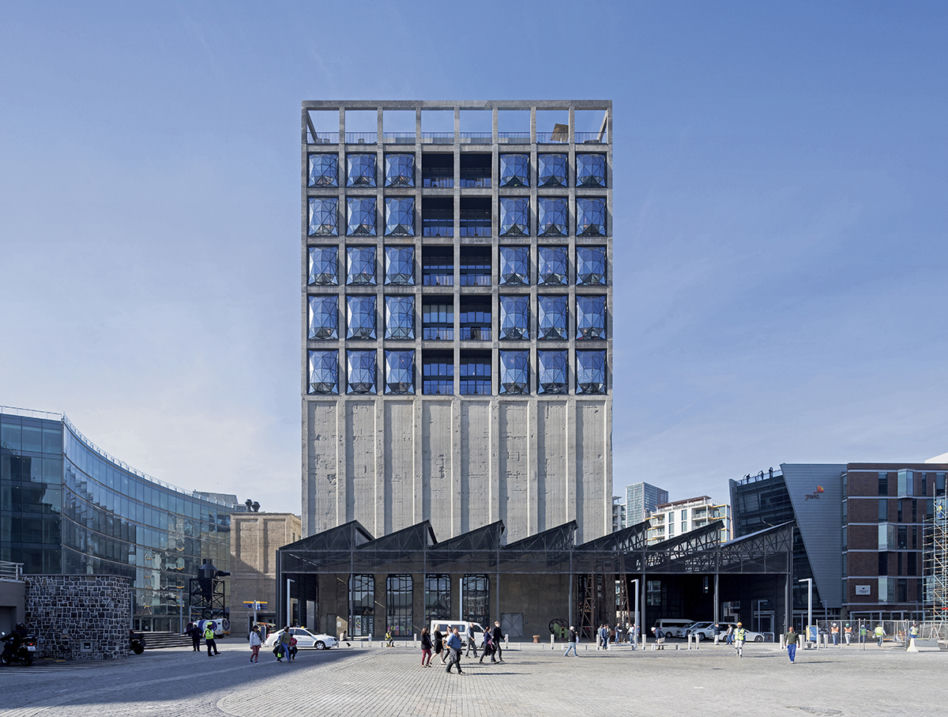

Wejście główne do muzeum – widok od strony zachodniej; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

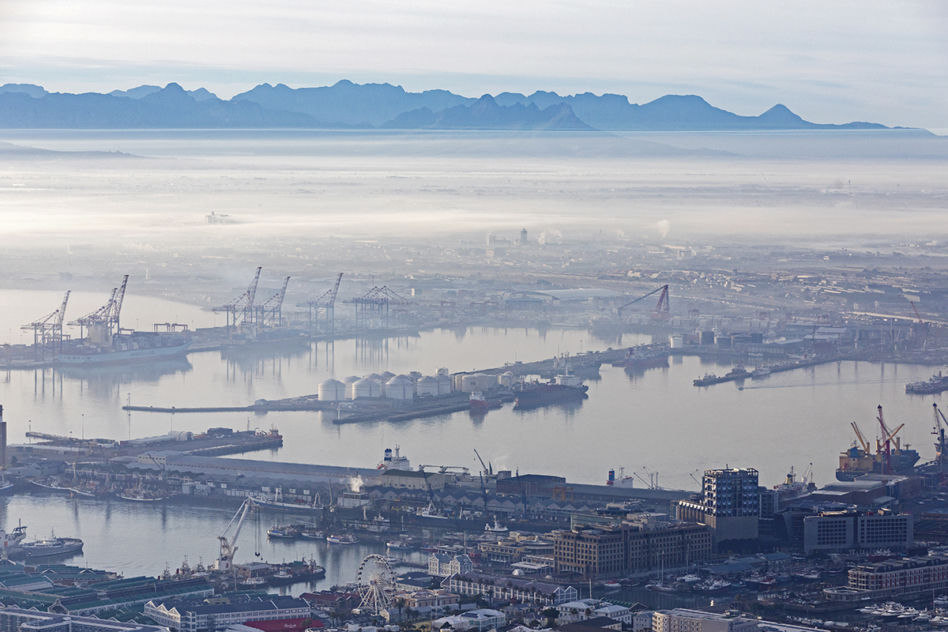

Obiekt zlokalizowano w portowej dzielnicy handlowej, na nabrzeżu Wiktorii i Alfreda nad Zatoką Stołową w północnej części Kapsztadu w RPA. W oddali widok na Górę Stołową; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

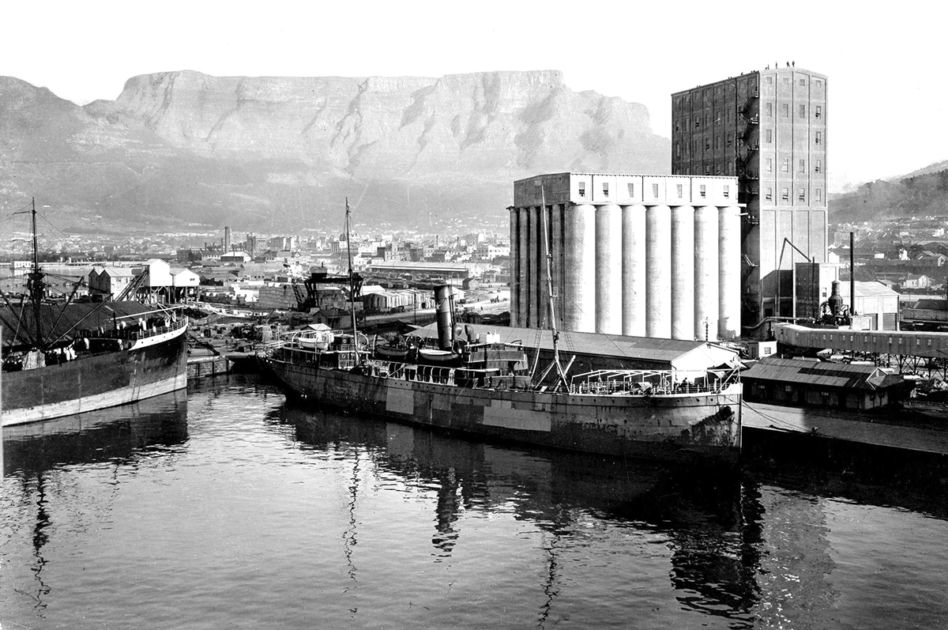

Muzeum zaprojektowano w pochodzącym z 1924 roku silosie zbożowym, który przestał funkcjonować w latach 90.; Fot. Hilton Teper
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

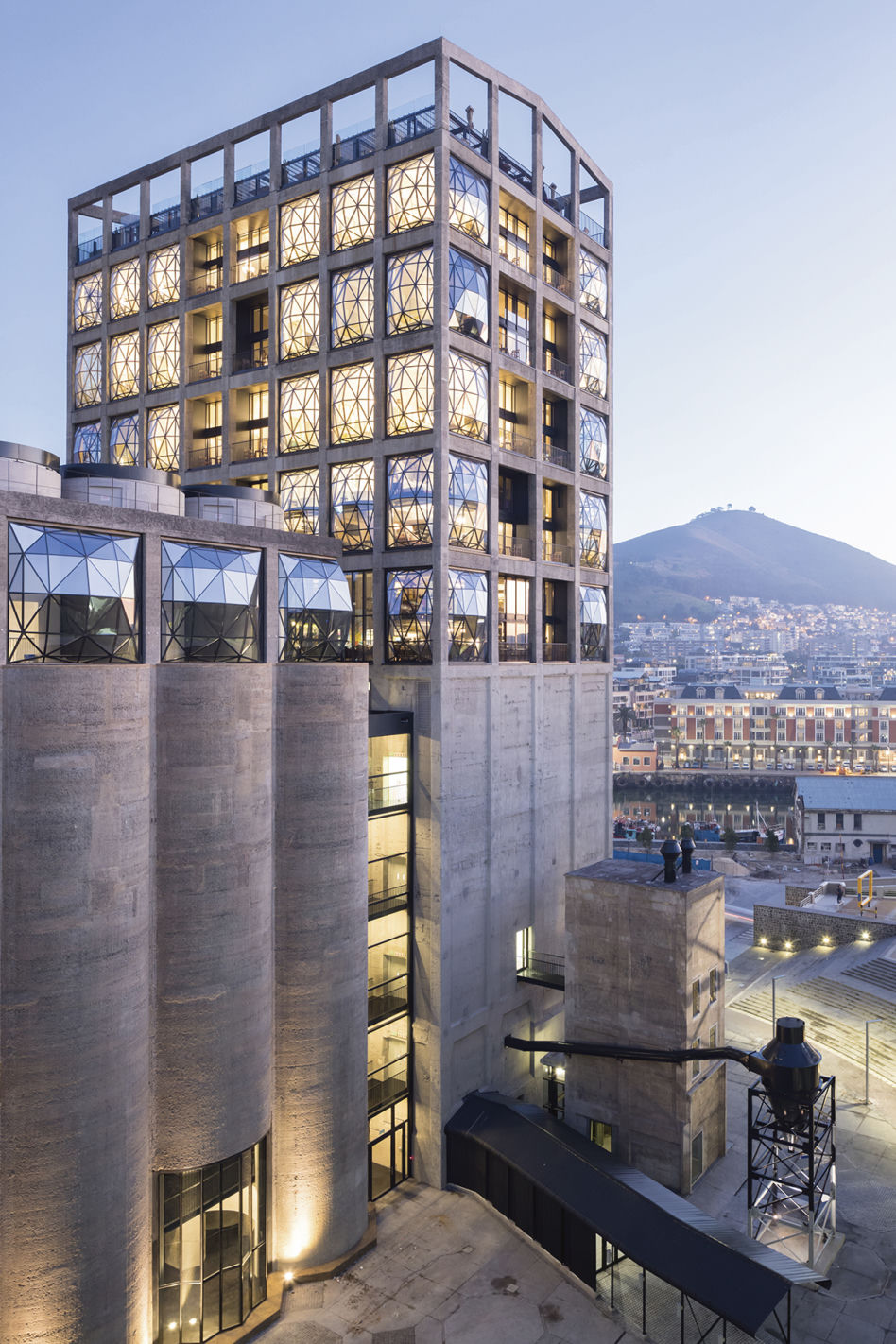

W górnej części dawnej wieży sortowniczej zaplanowano hotel, który doświetlono ogromnymi świetlikami; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

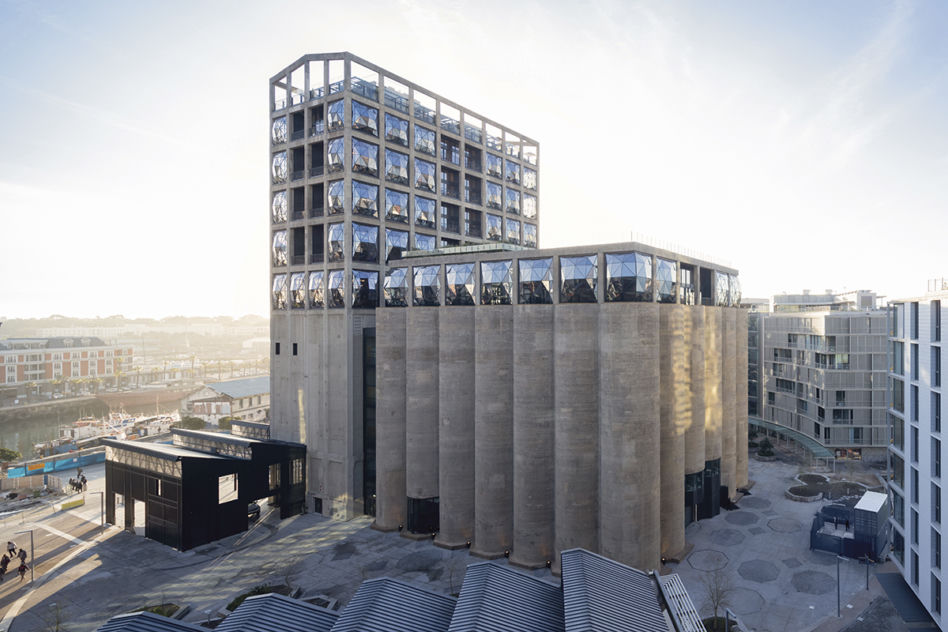

Widok od strony południowo- -wschodniej – na dachu silosów zlokalizowano ogród rzeźb; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

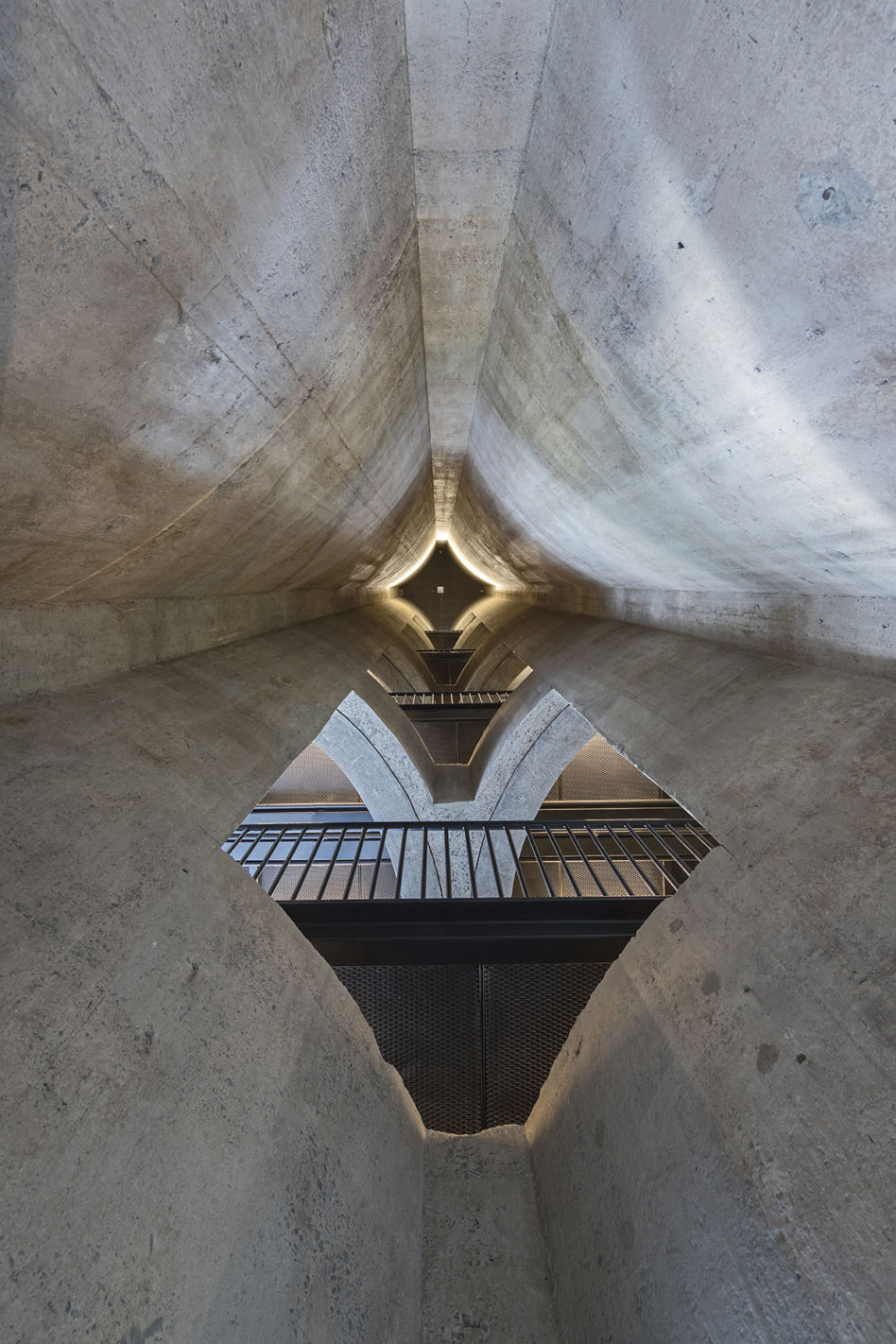

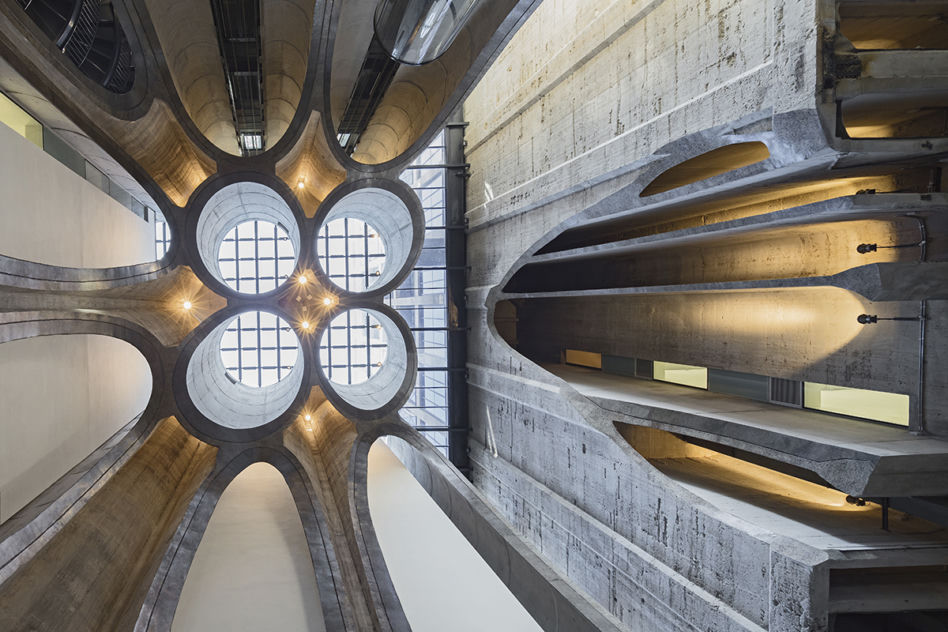

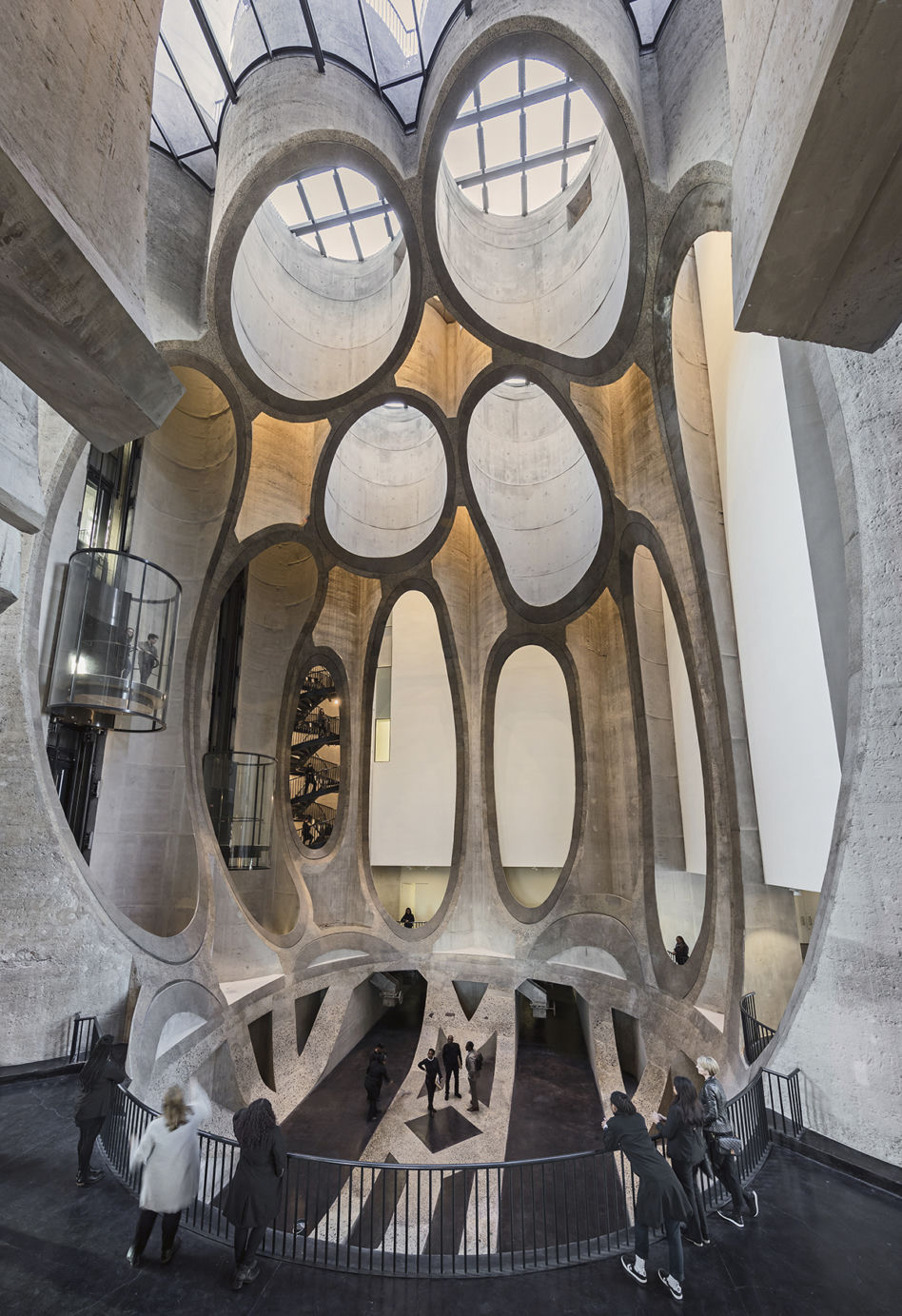

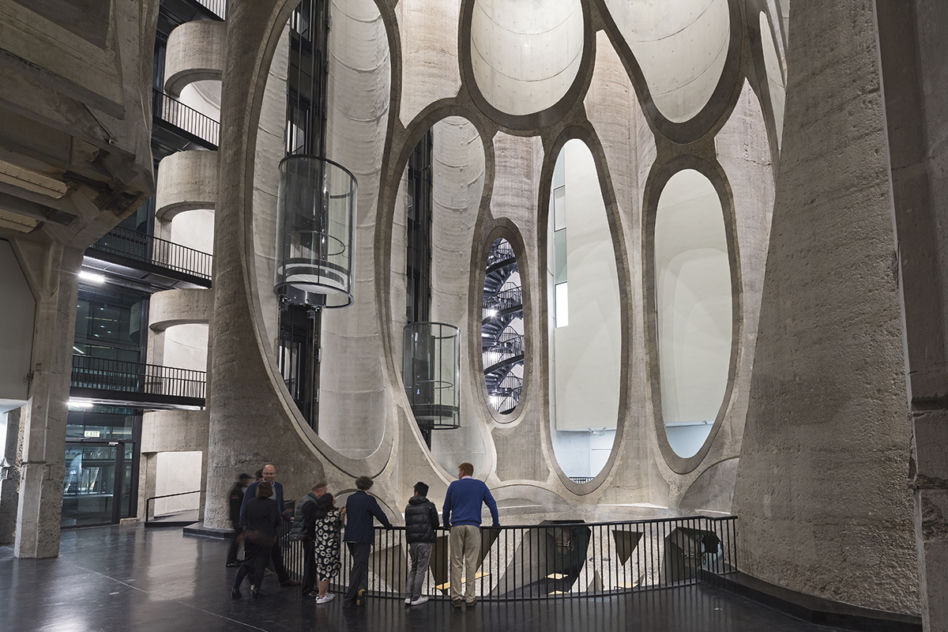

Kilkukondygnacyjne atrium powstało z wycięcia istniejącej konstrukcji żelbetowej cylindrów; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Atrium jest doświetlone dachem ze szkła z wzorem zaprojektowanym | |3 367 przez artystę El Loko; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

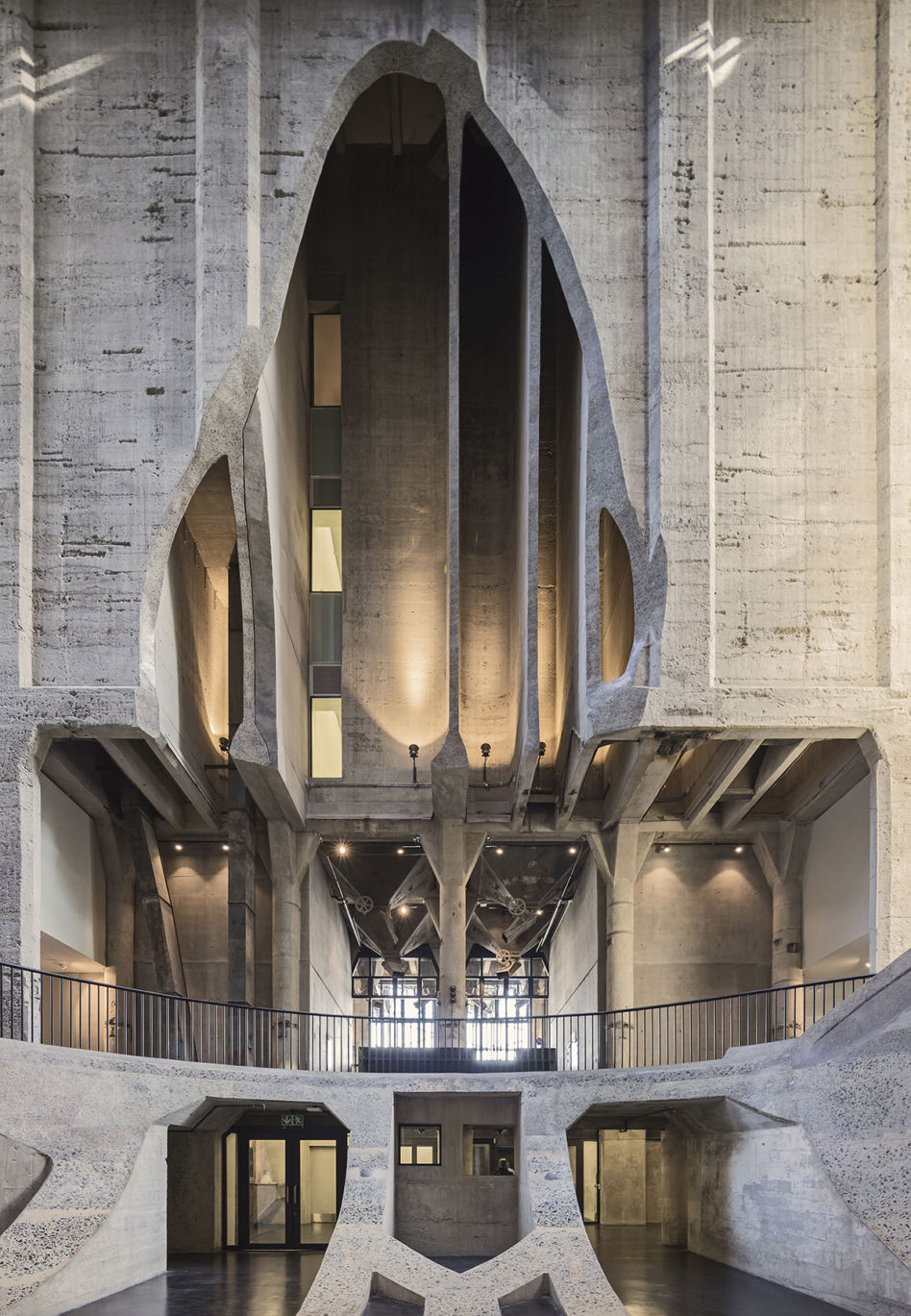

Kilkukondygnacyjne atrium powstało z wycięcia istniejącej konstrukcji żelbetowej cylindrów; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Widok w głąb przestrzeni pomiędzy betonowymi cylindrami; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

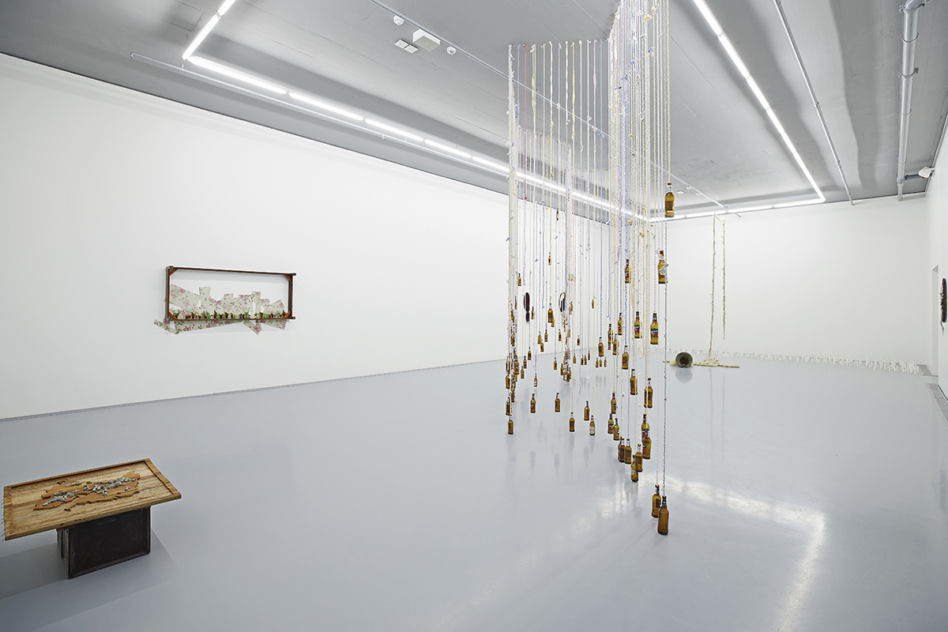

W budynku wygospodarowano ponad 6000 m2 powierzchni wystawienniczej zaaranżowanej w 80 galeriach; Fot. Iwan Baan
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
W muzeum prezentowana jest współczesna sztuka afrykańska. Są tu prace takich artystów jak: Chris Ofili, Kudzanai Chiurai, Marlene Dumas czy Julie Mehretu; Fot. Antonia Steyn
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

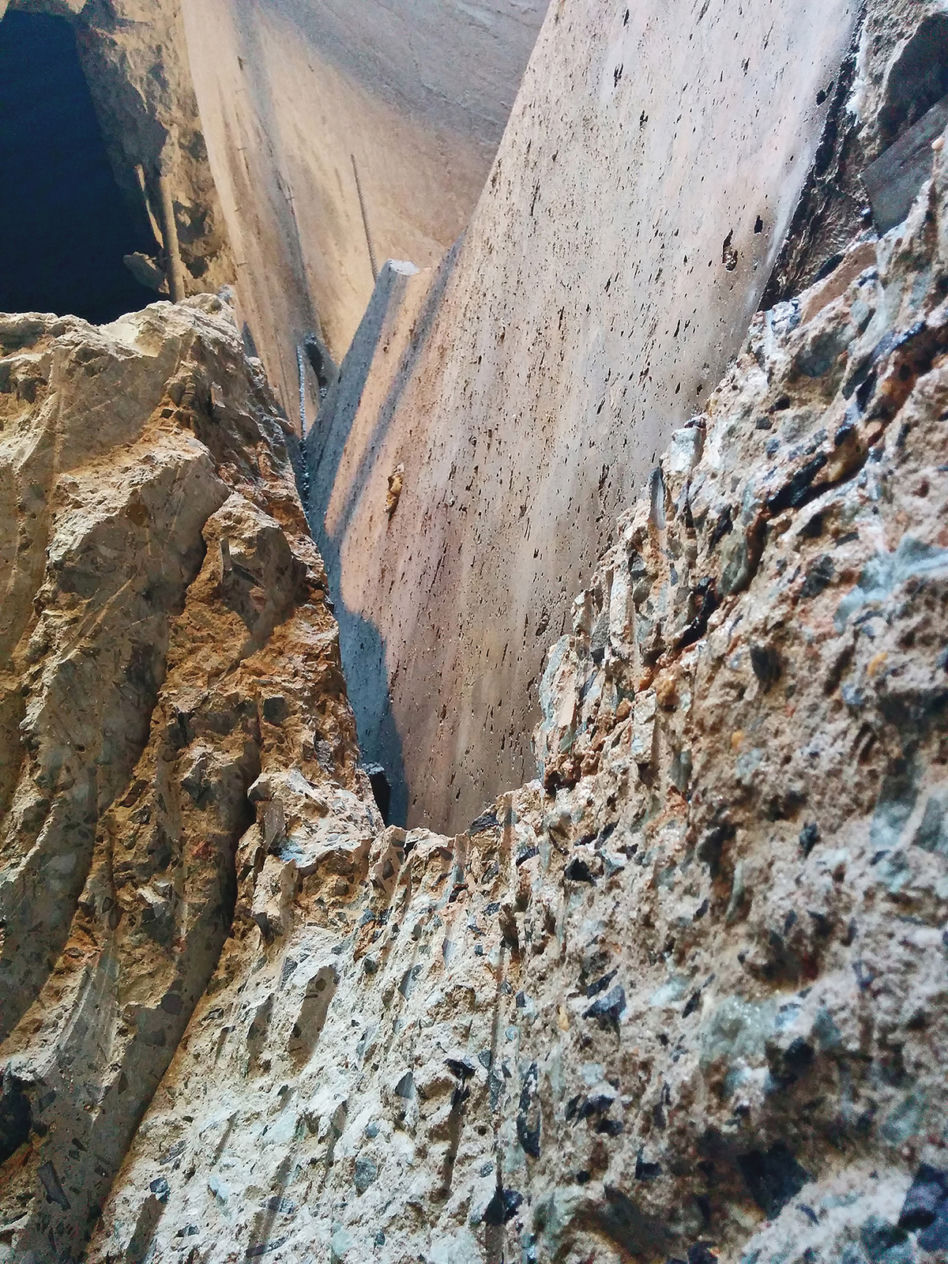

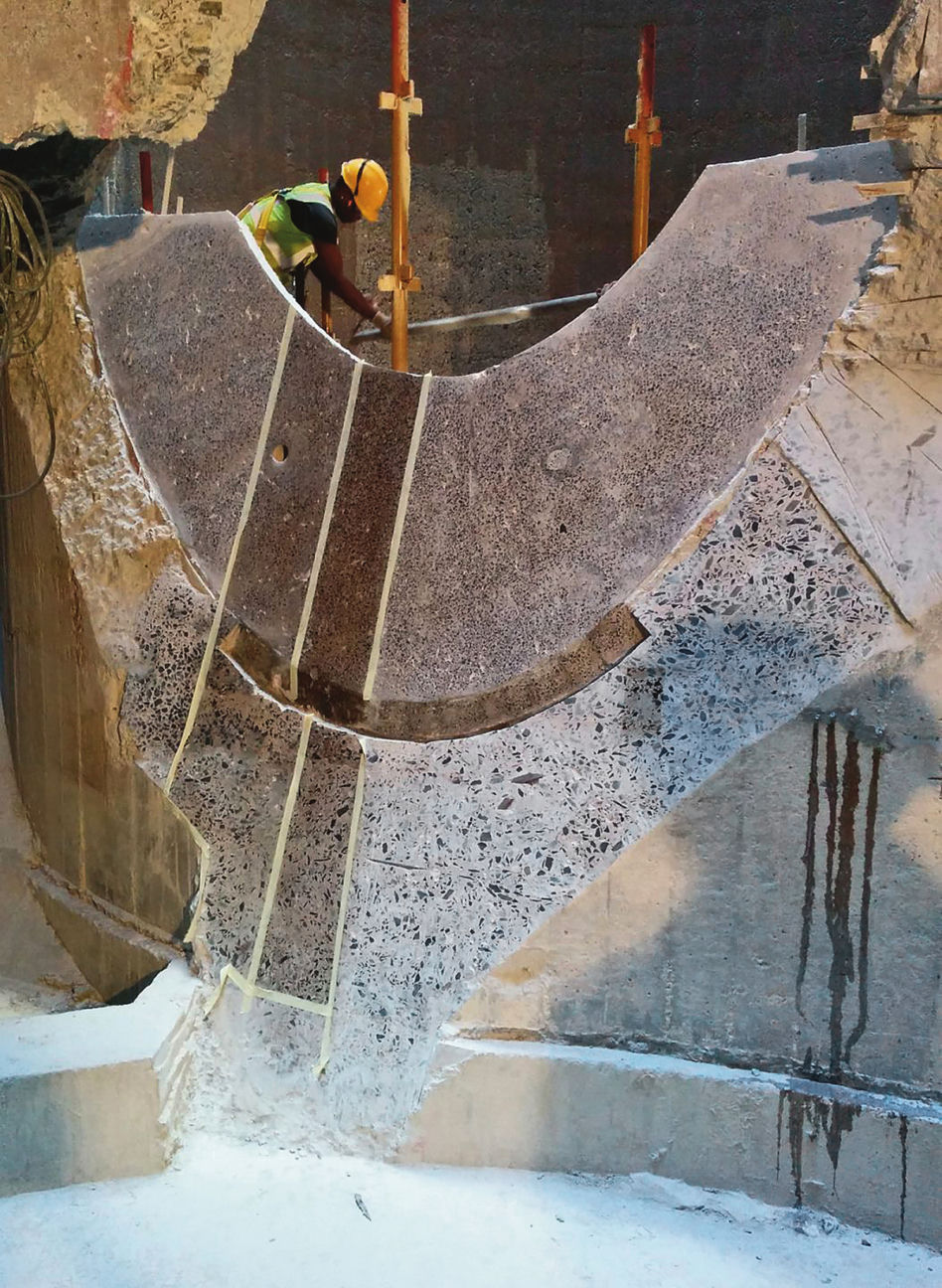

Aby wyciąć atrium, istniejące silosy zostały wewnątrz częściowo wzmocnione warstwą betonu, dzięki czemu uzyskano ściany o grubości 420 mm, stanowiące szalunek tracony, którego krawędzie odpowiadały geometrii drewnianych prowadnic do wycinania docelowego kształtu. Cięte krawędzie wypolerowano, aby nadać im błyszczącą powierzchnię kontrastującą z chropowatą powierzchnią żelbetu; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Aby wyciąć atrium, istniejące silosy zostały wewnątrz częściowo wzmocnione warstwą betonu, dzięki czemu uzyskano ściany o grubości 420 mm, stanowiące szalunek tracony, którego krawędzie odpowiadały geometrii drewnianych prowadnic do wycinania docelowego kształtu. Cięte krawędzie wypolerowano, aby nadać im błyszczącą powierzchnię kontrastującą z chropowatą powierzchnią żelbetu; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

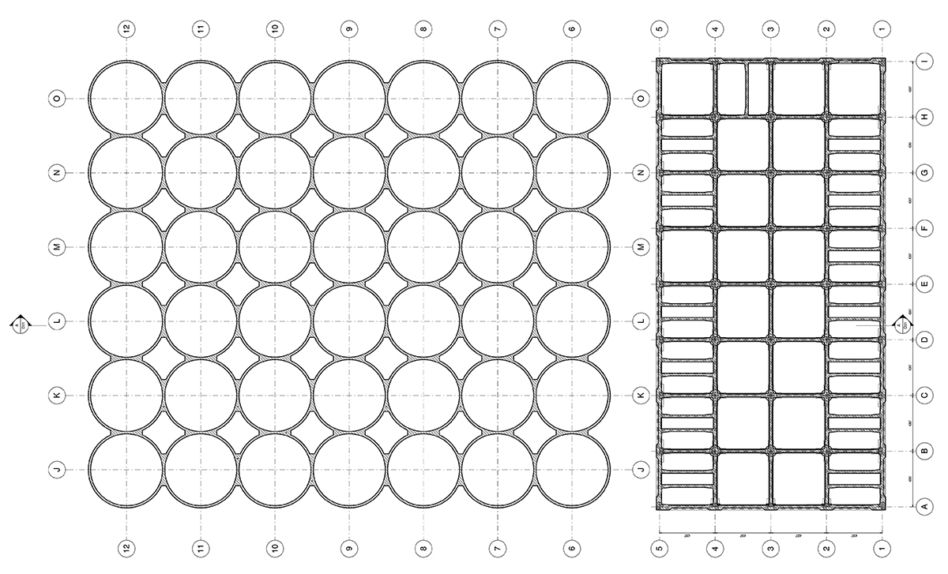

Charakterystycznym elementem budynku jest część z cylindrycznymi silosami ustawionymi na planie prostokąta o proporcjach 6:7; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

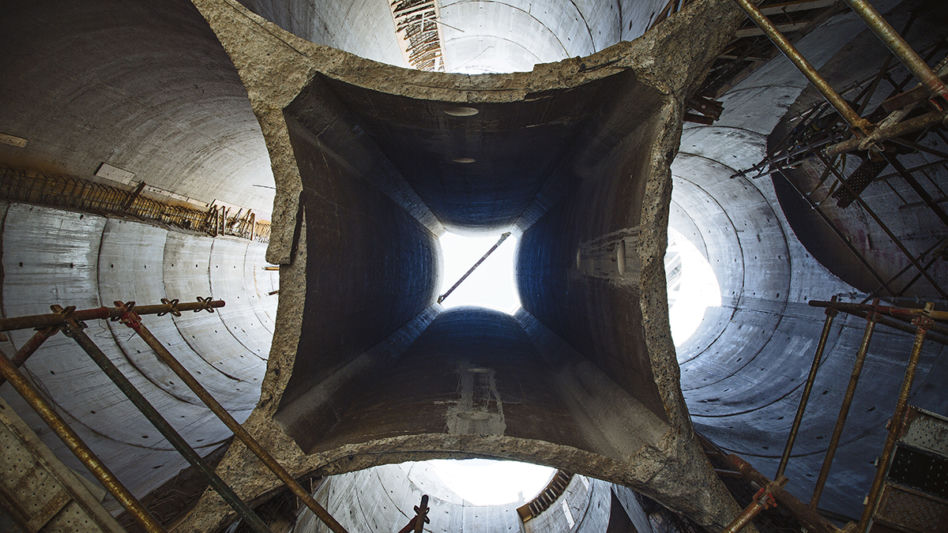

Grubość betonowych ścian każdego z 42 istniejących cylindrów to jedynie 170 mm; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Inspiracją dla świetlików była wypukła forma weneckiej lampy. Zaprojektowano je jako przestrzenną konstrukcję stalowo-szklaną o geometrii przypominającej kalejdoskop. Stelaż montowano z prętów o wymiarze 60 x 15 mm; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

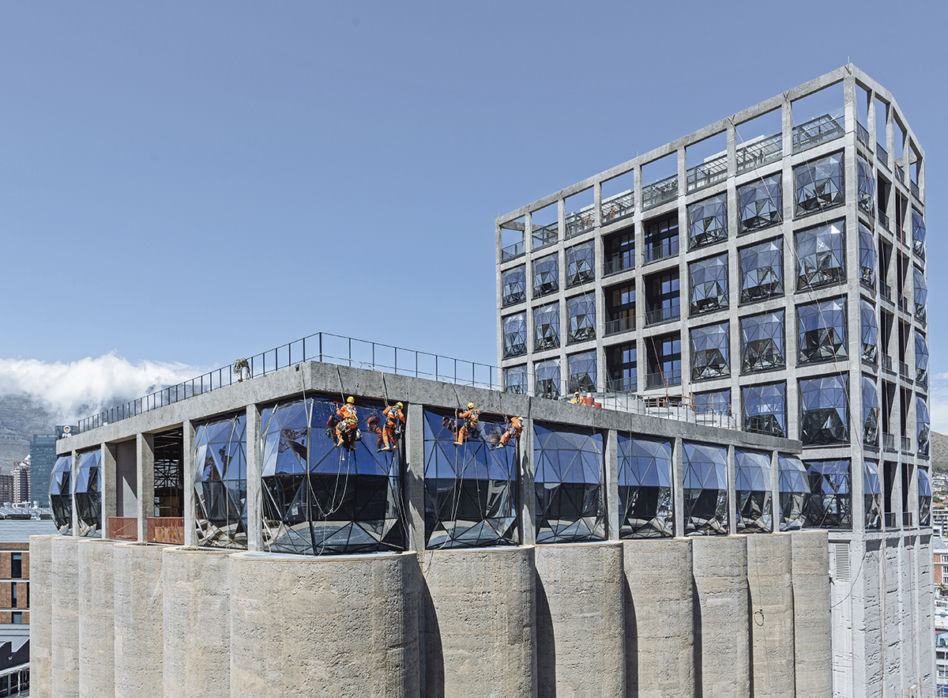

Świetliki zastosowano na pięciu górnych kondygnacjach wieży, a także po obwodzie na ostatniej kondygnacji w części z silosami; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

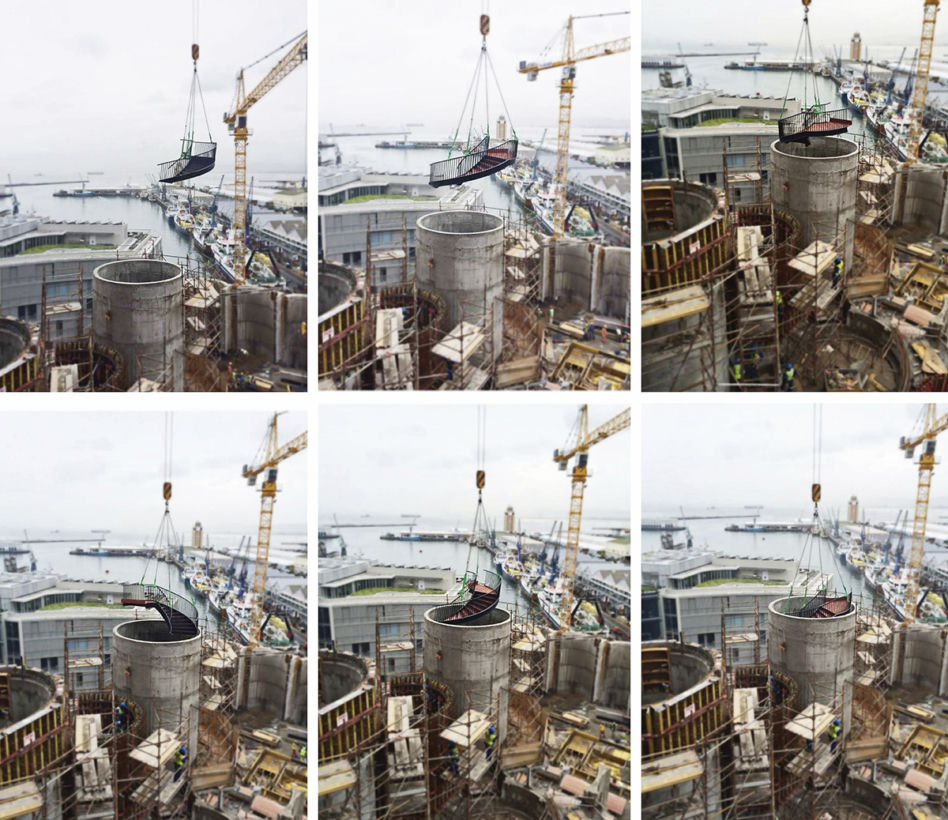

Montaż klatki schodowej w jednym z silosów; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Grubość betonowych ścian każdego z 42 istniejących cylindrów to jedynie 170 mm; Fot. Navigator Films
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

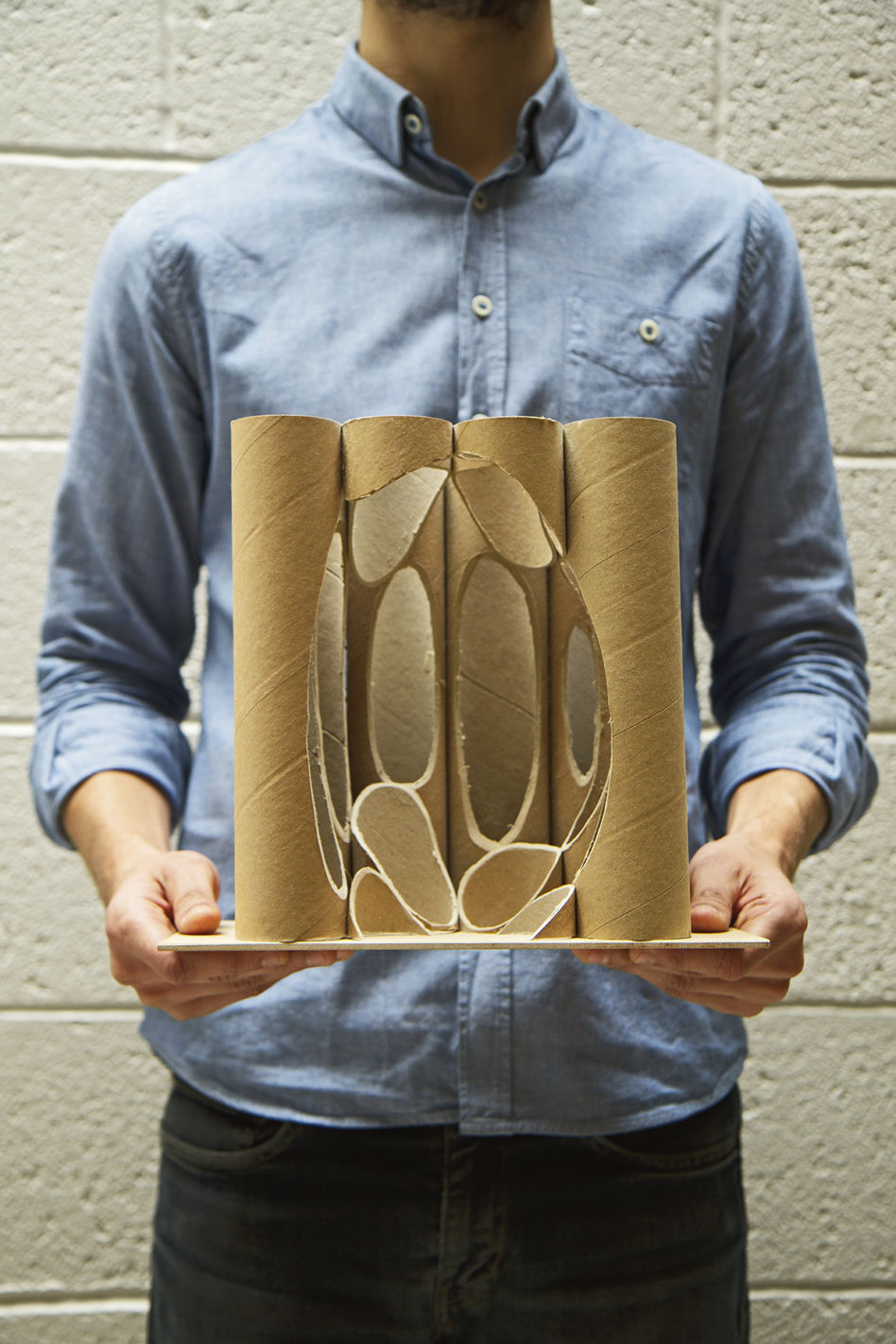

Model atrium; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

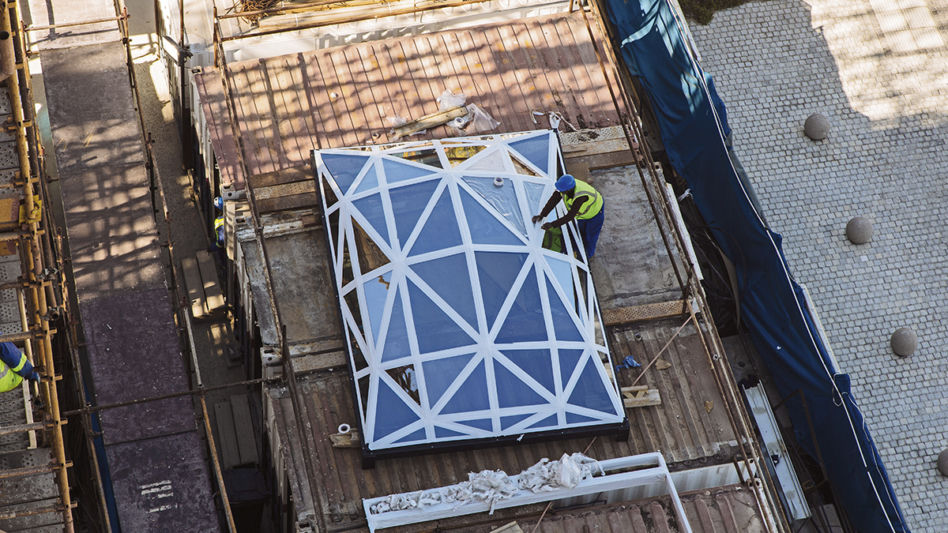

Inspiracją dla świetlików była wypukła forma weneckiej lampy. Zaprojektowano je jako przestrzenną konstrukcję stalowo-szklaną o geometrii przypominającej kalejdoskop. Stelaż montowano z prętów o wymiarze 60 x 15 mm; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

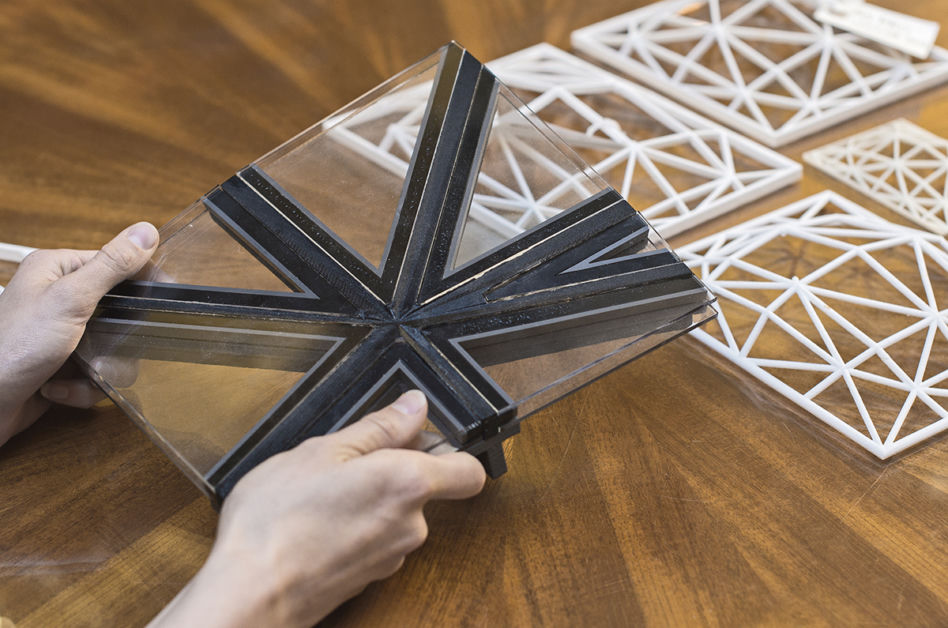

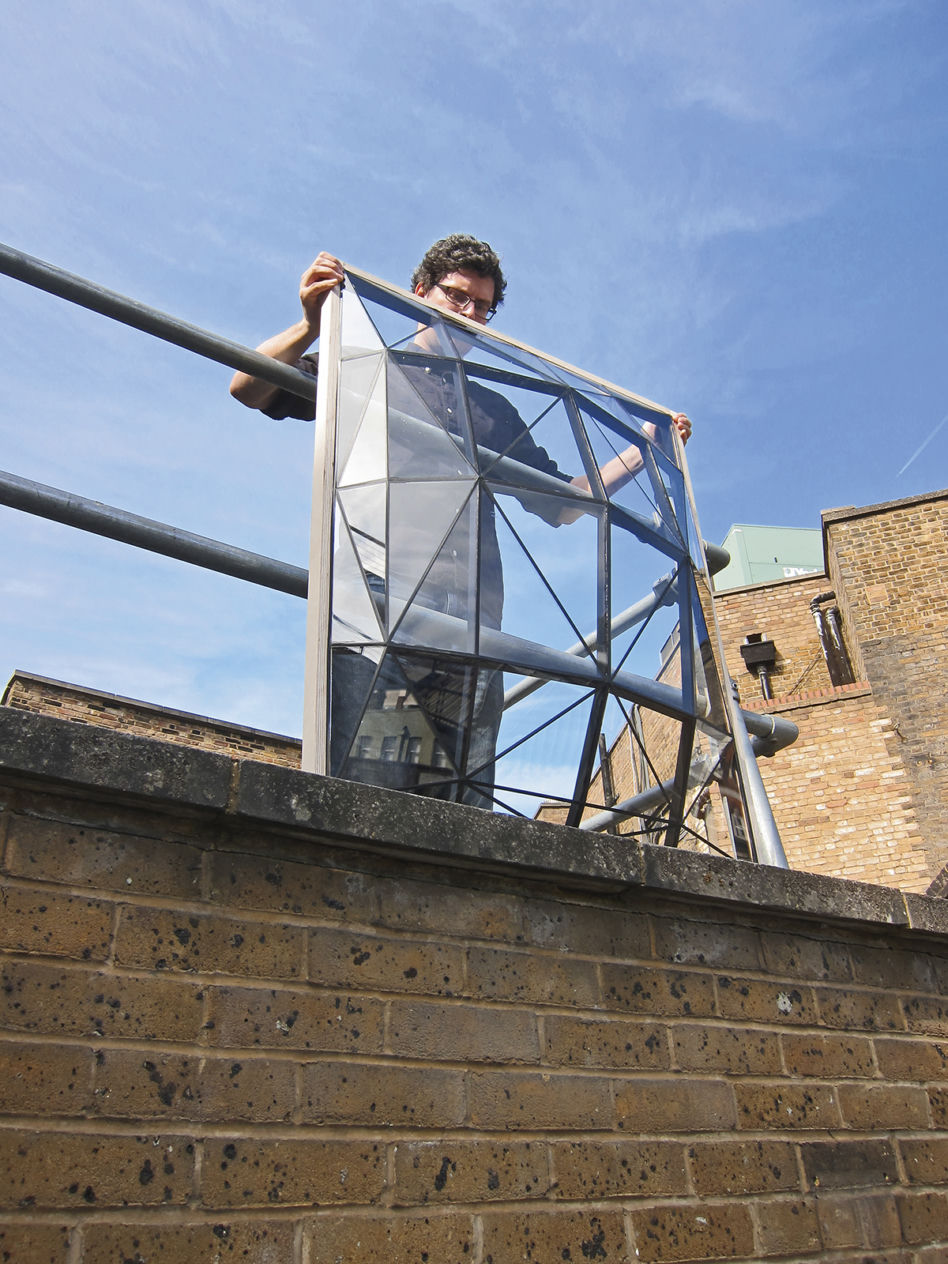

Fragment mockupu świetlika pokazujący łączenia stelaża; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Inspiracją dla świetlików była wypukła forma weneckiej lampy. Zaprojektowano je jako przestrzenną konstrukcję stalowo-szklaną o geometrii przypominającej kalejdoskop. Stelaż montowano z prętów o wymiarze 60 x 15 mm; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Sytuacja; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

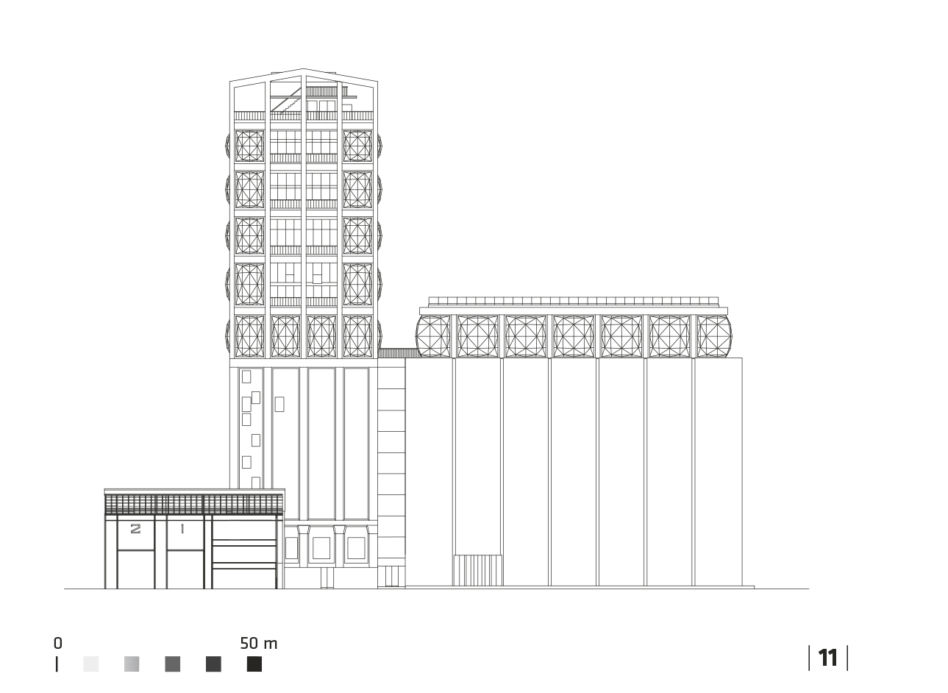

Elewacja zachodnia; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

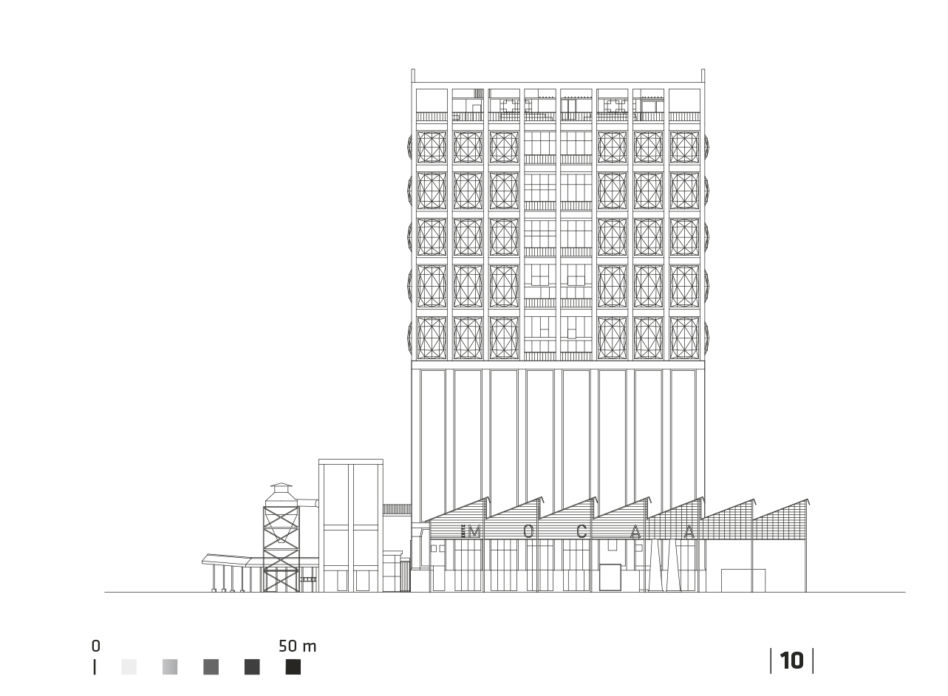

Elewacja południowa; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Rzut parteru;1 – pawilon wejściowy; 2 – wejście główne do muzeum; 3 – hol wejściowy; 4 – atrium; 5 – księgarnia; 6 – przestrzeń ekspozycyjna; 7 – restauracja; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Rzut poziomu +4; 1 – pawilon wejściowy; 2 – wejście główne do muzeum; 3 – hol wejściowy; 4 – atrium; 5 – księgarnia; 6 – przestrzeń ekspozycyjna; 7 – restauracja; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Rzut poziomu +6; 1 – pawilon wejściowy; 2 – wejście główne do muzeum; 3 – hol wejściowy; 4 – atrium; 5 – księgarnia; 6 – przestrzeń ekspozycyjna; 7 – restauracja; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Schemat konstrukcyjny świetlików; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

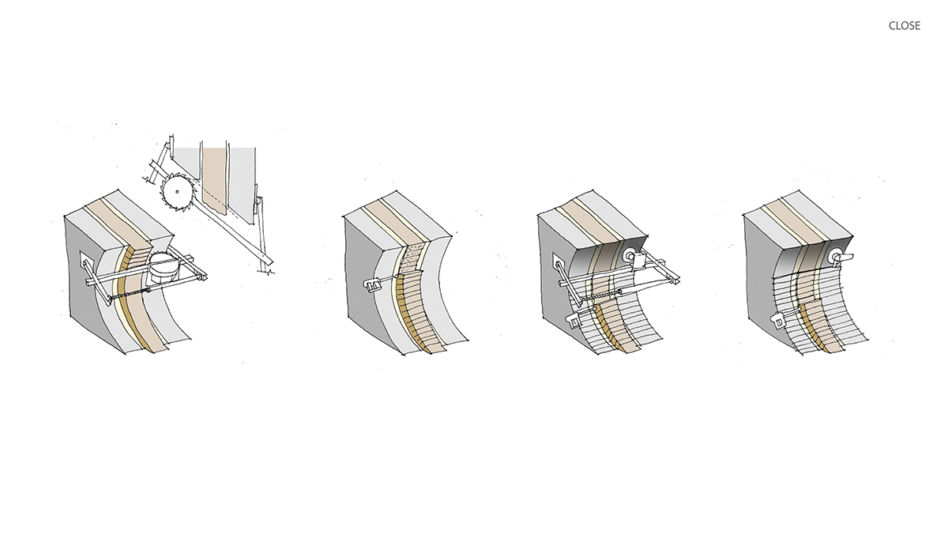

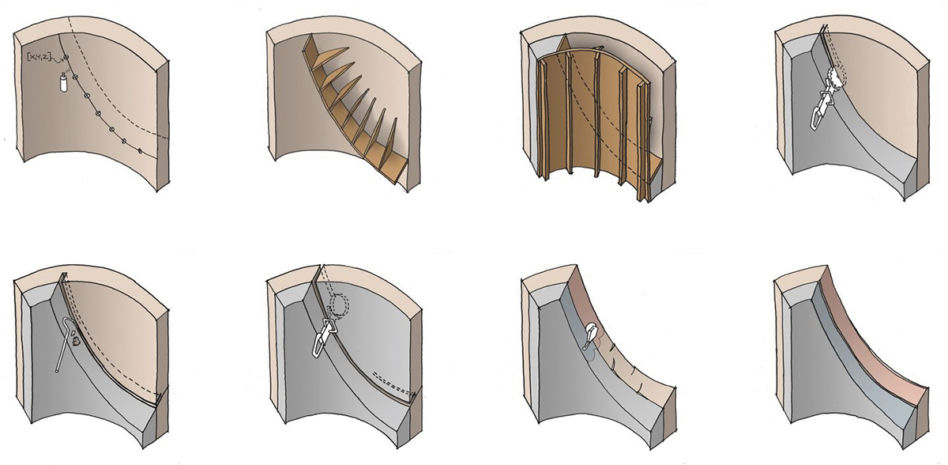

Schematy pokazujące metodę cięcia betonowych cylindrów; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

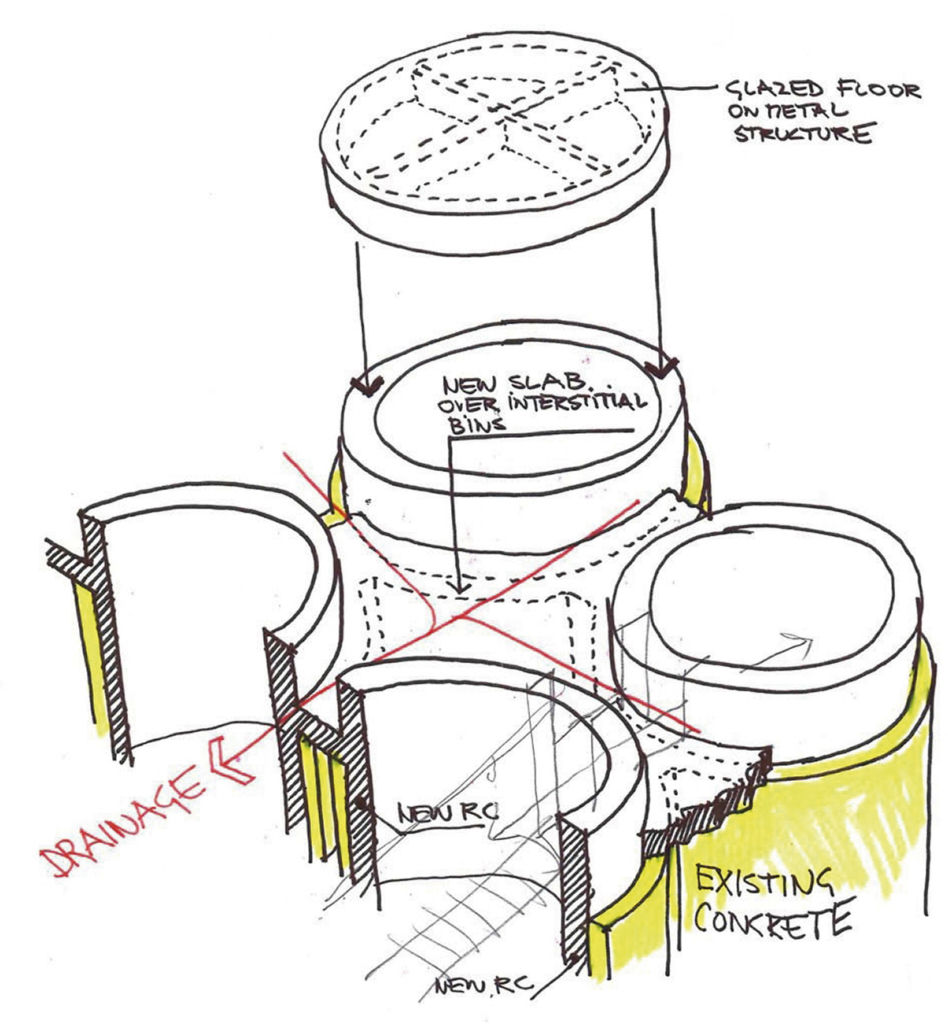

Szkic konstrukcyjny nowo powstałej części z ogrodem rzeźb, którą zaprojektowano na dachu; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

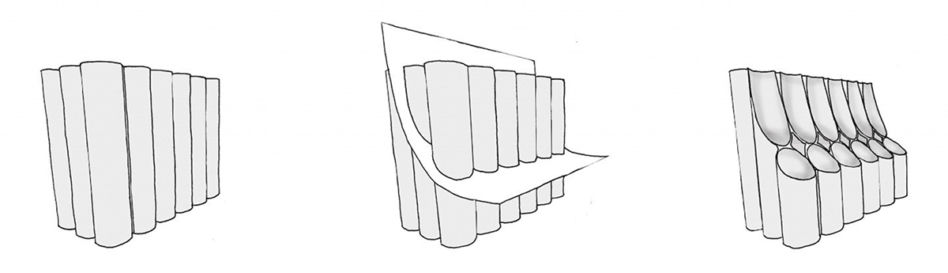

Schemat cięcia cylindrów; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

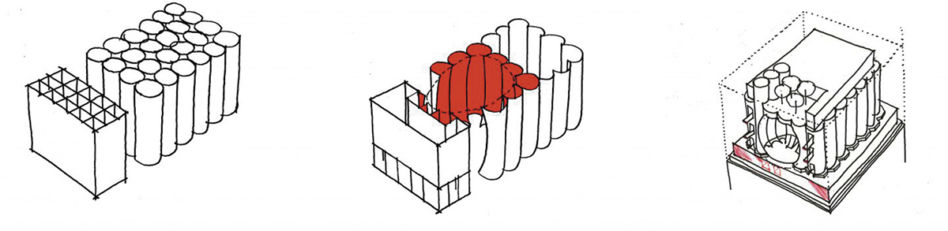

Szkic koncepcyjny; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Schematy pokazujące metodę cięcia betonowych cylindrów; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

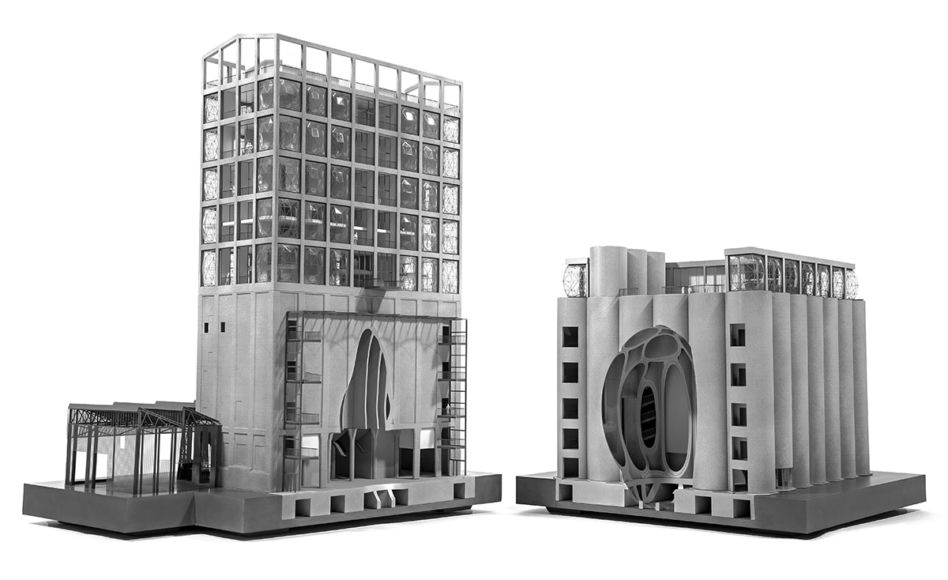

Model budynku – obiekt składa się z dwóch części – wieży sortowniczej oraz z 42 żelbetowych cylindrów osiągających wysokość 57 metrów, w których wydrążono atrium; Fot. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie
Przekrój przez część z cylindrami; Rys. Heatherwick Studio
foto: Archiwum Architektury
Muzeum Sztuki Współczesnej Zeitz w Kapsztadzie

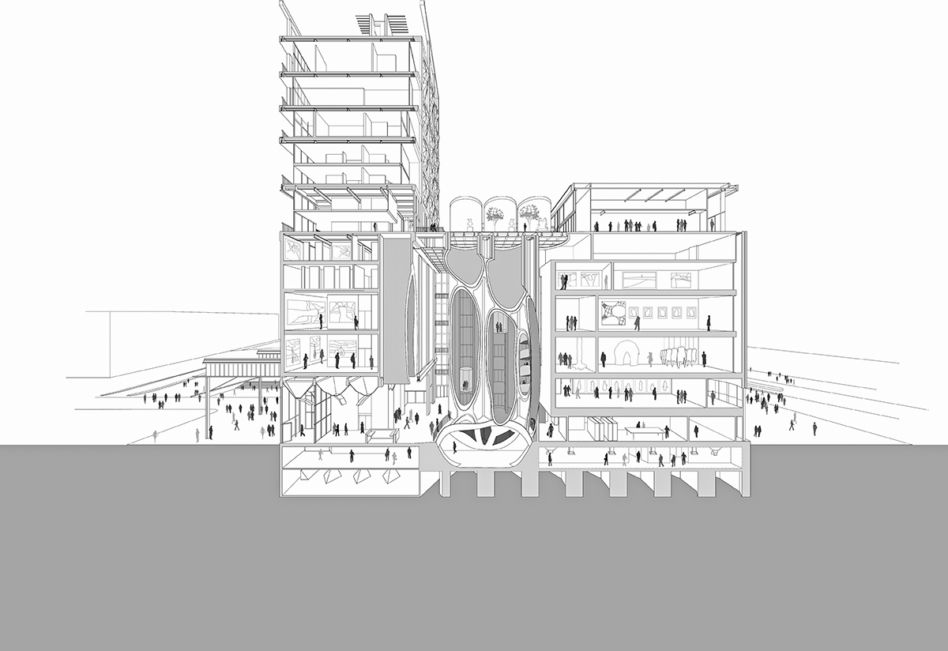

Przekrój przez budynek: a) część hotelowa; b) część z salami wystawowymi; c) pawilon wejściowy; d) hol wejściowy; e) atrium; f) ogród rzeźb; Rys. Heatherwick Studio
foto: Archiwum Architektury
