Muzeum UCCA Dune w Qinhuangdao

Muzeum jest kolejnym przykładem architektury wtapiającej się w krajobraz; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Przysypana piaskiem budowla przypomina plac zabaw dla dzieci; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

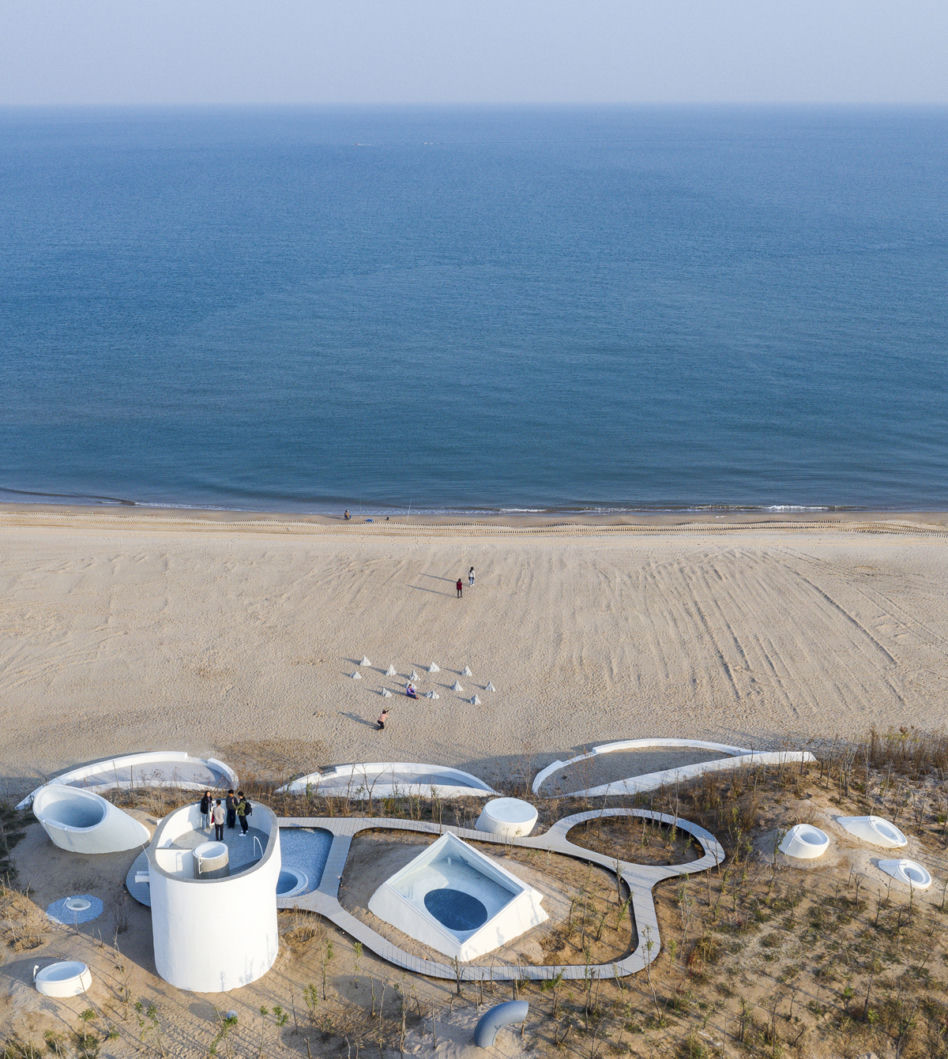

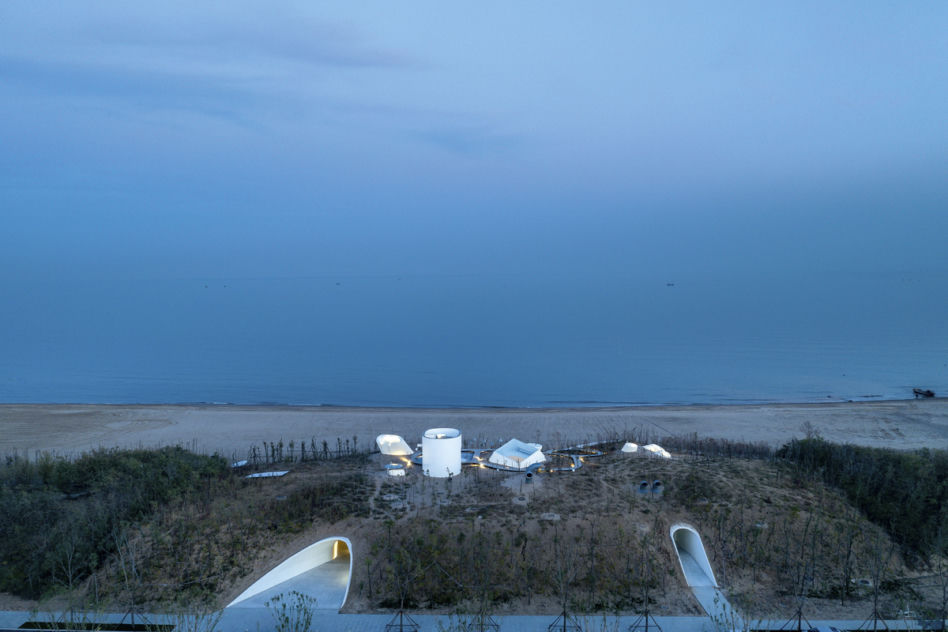

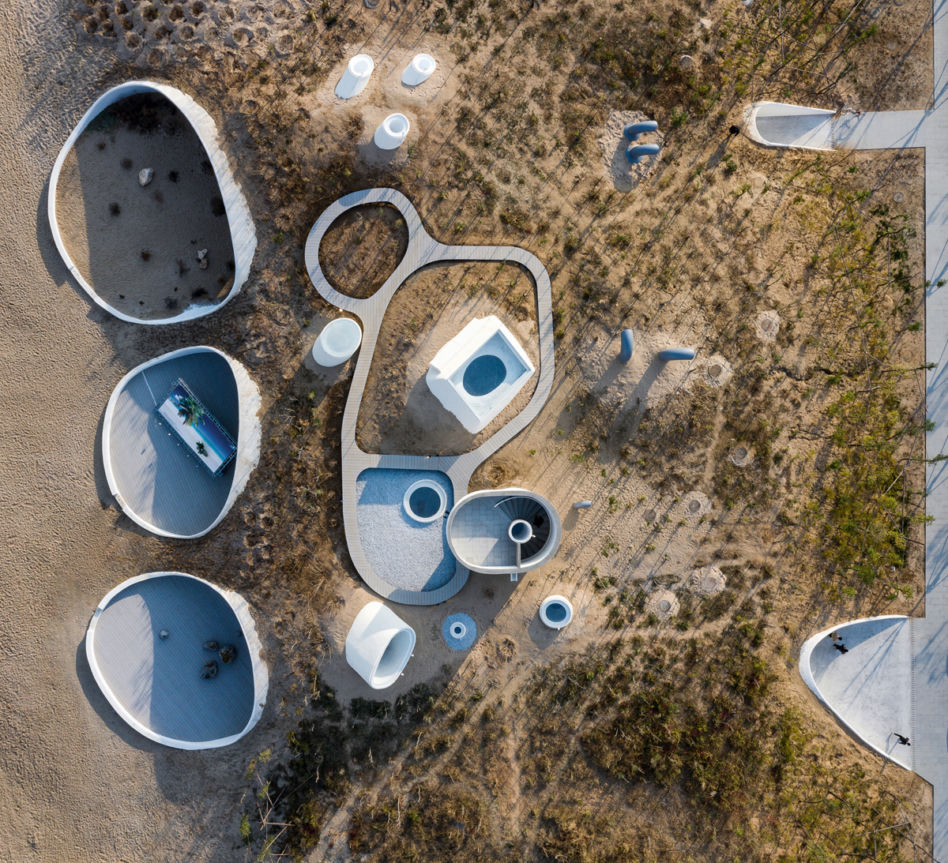

Muzeum Dune należy do Ullens Center for Contemporary Art (UCCA), jednej z najważniejszych niezależnych instytucji, zajmujących się sztuką współczesną w Chinach. Obiekt zbudowano na plaży nad zatoką Morza Żółtego, w Qinhuangdao w prowincji Hebei; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Widok od strony zachodniej na zatokę Pohaj; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Schody na taras widokowy zlokalizowany na dachu najwyżej wysuniętej części budynku; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

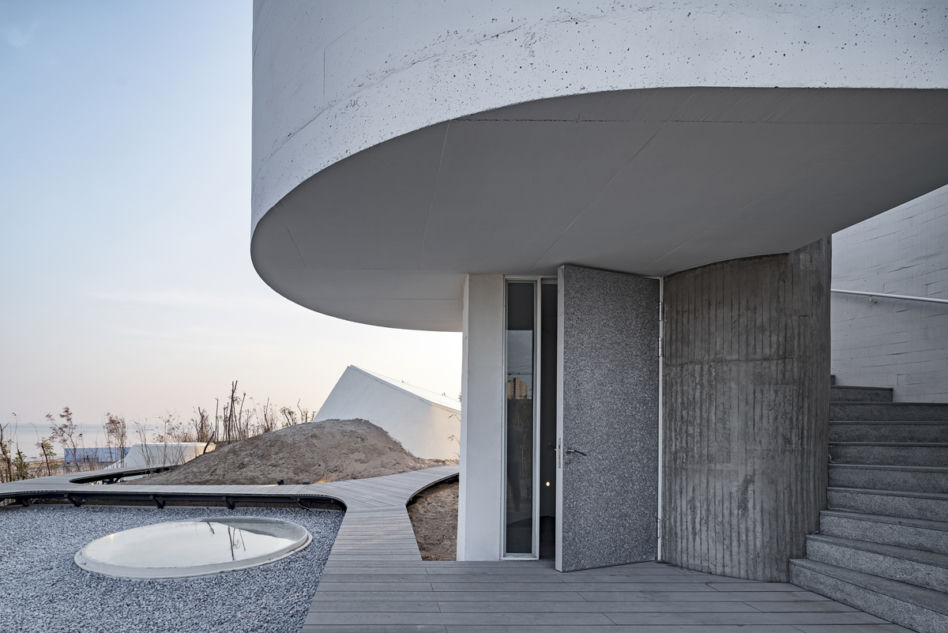

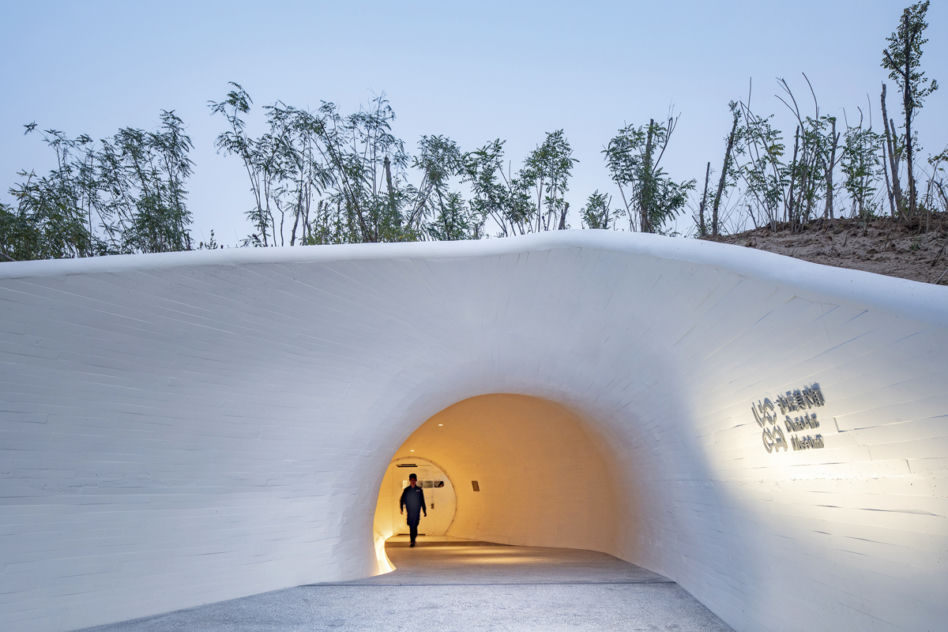

Wejście główne od strony zachodniej; Fot. Tian Fangfang

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Ze względu na swoją lokalizację galerie muzealne doświetlono świetlikami; Fot. Tian Fangfang

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

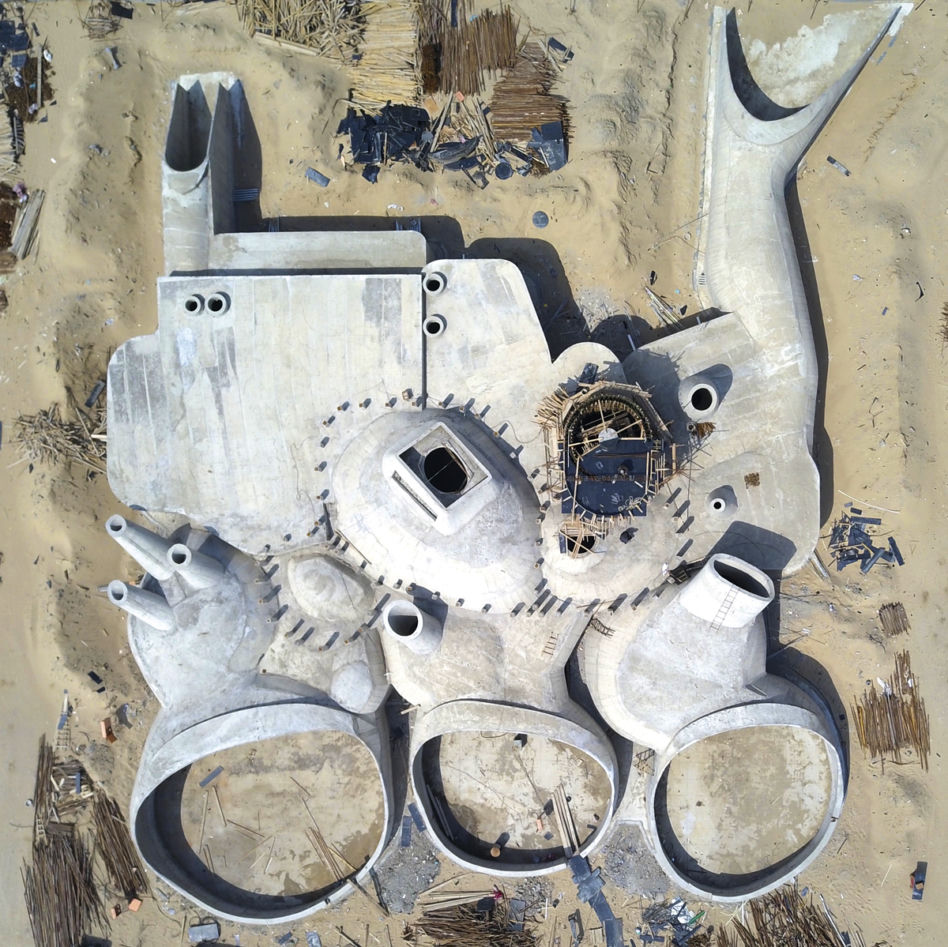

Wielokrzywiznowa, betonowa bryła przed przykryciem piaskiem; Fot. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

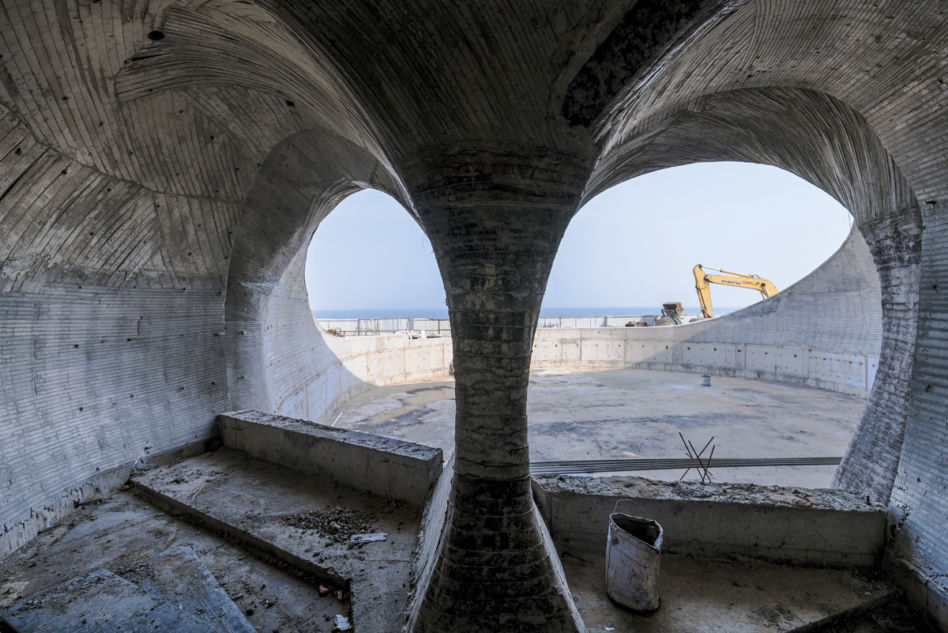

Galeria zewnętrzna w trakcie budowy; Fot. Ni Nan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Forma szalunku przełożyła się na zredefiniowanie założeń projektowych wykończenia ścian i stropów; Fot. Zaiye Studio

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

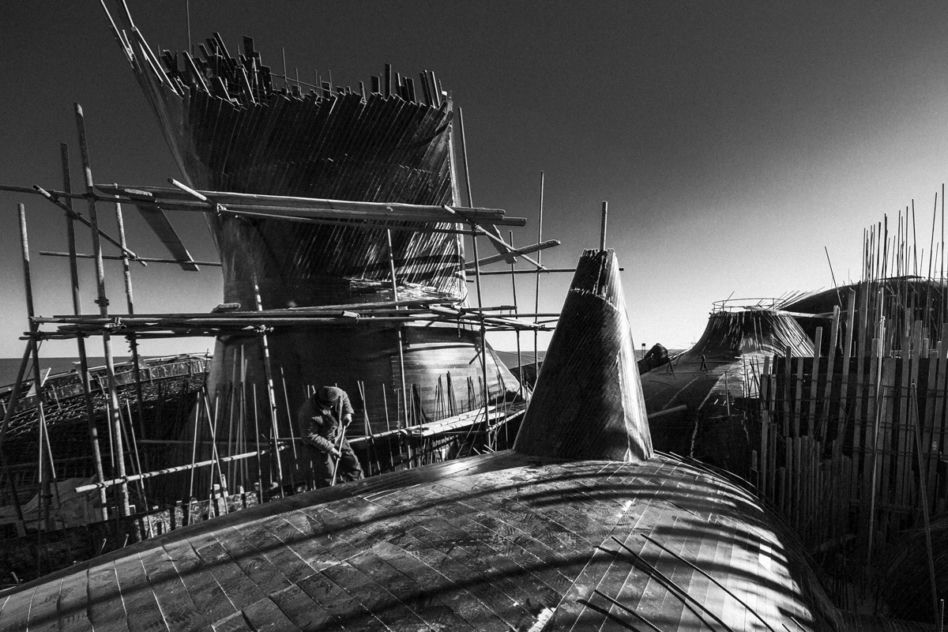

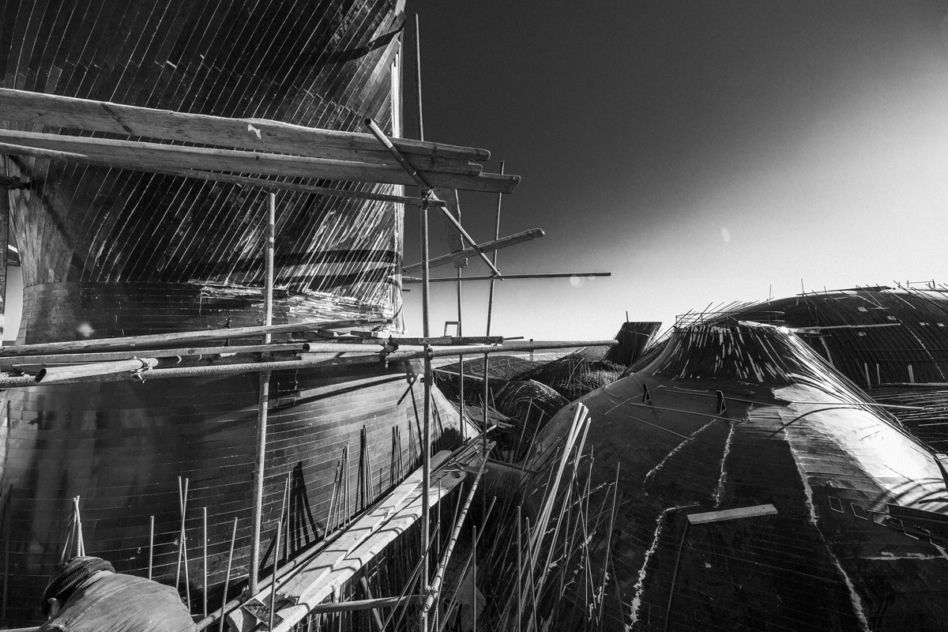

W celu dostosowania desek szalunkowych do krzywizn poszczególnych sklepień i świetlików wykrzywiano je bezpośrednio na placu budowy; Fot. Zaiye Studio

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

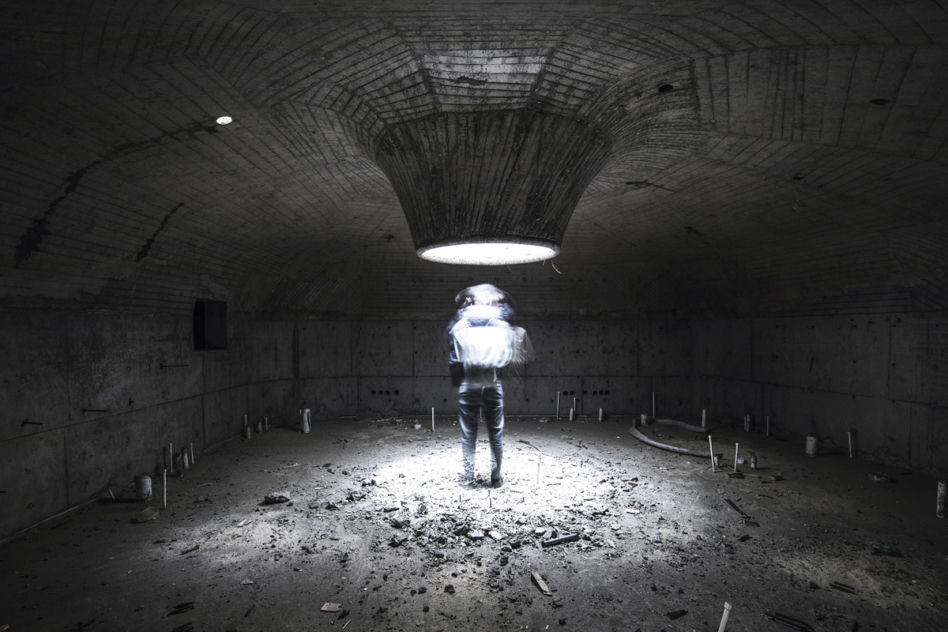

Jedna z sal ekspozycyjnych przed wykończeniem ścian i stropów; Fot. Tian Fangfang

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

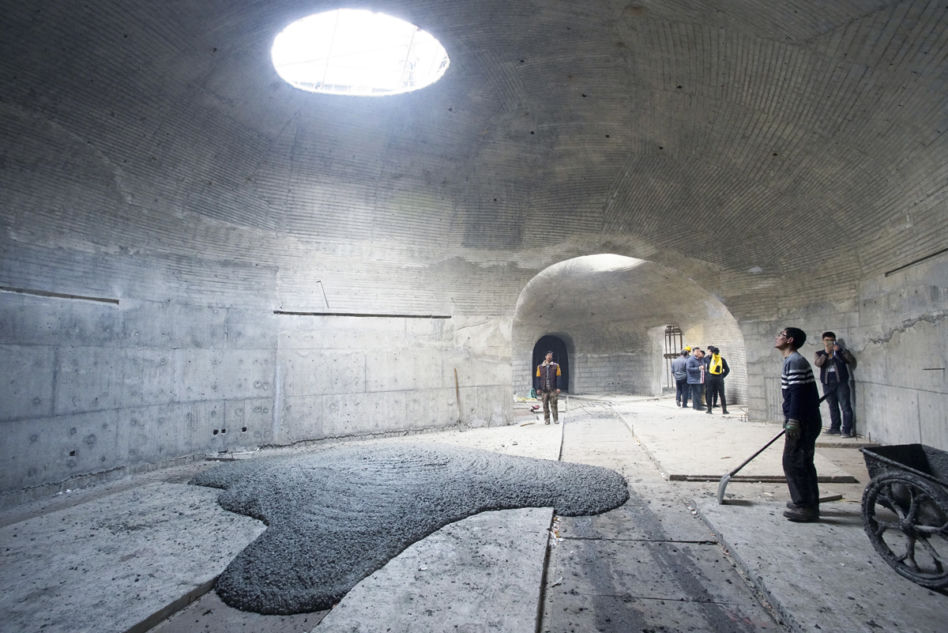

Wykańczanie posadzki; Fot. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Na niewielkiej powierzchni 930 m2 zlokalizowano recepcję, kawiarnię, przestrzeń wspólną, galerie wewnętrzne oraz zewnętrzne, a także taras; Fot. Tian Fangfang

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

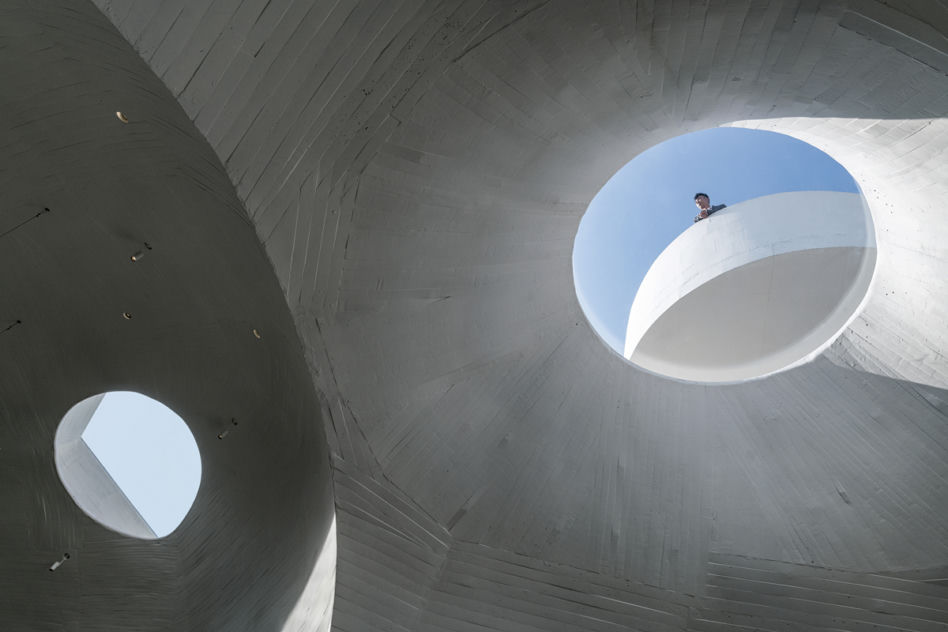

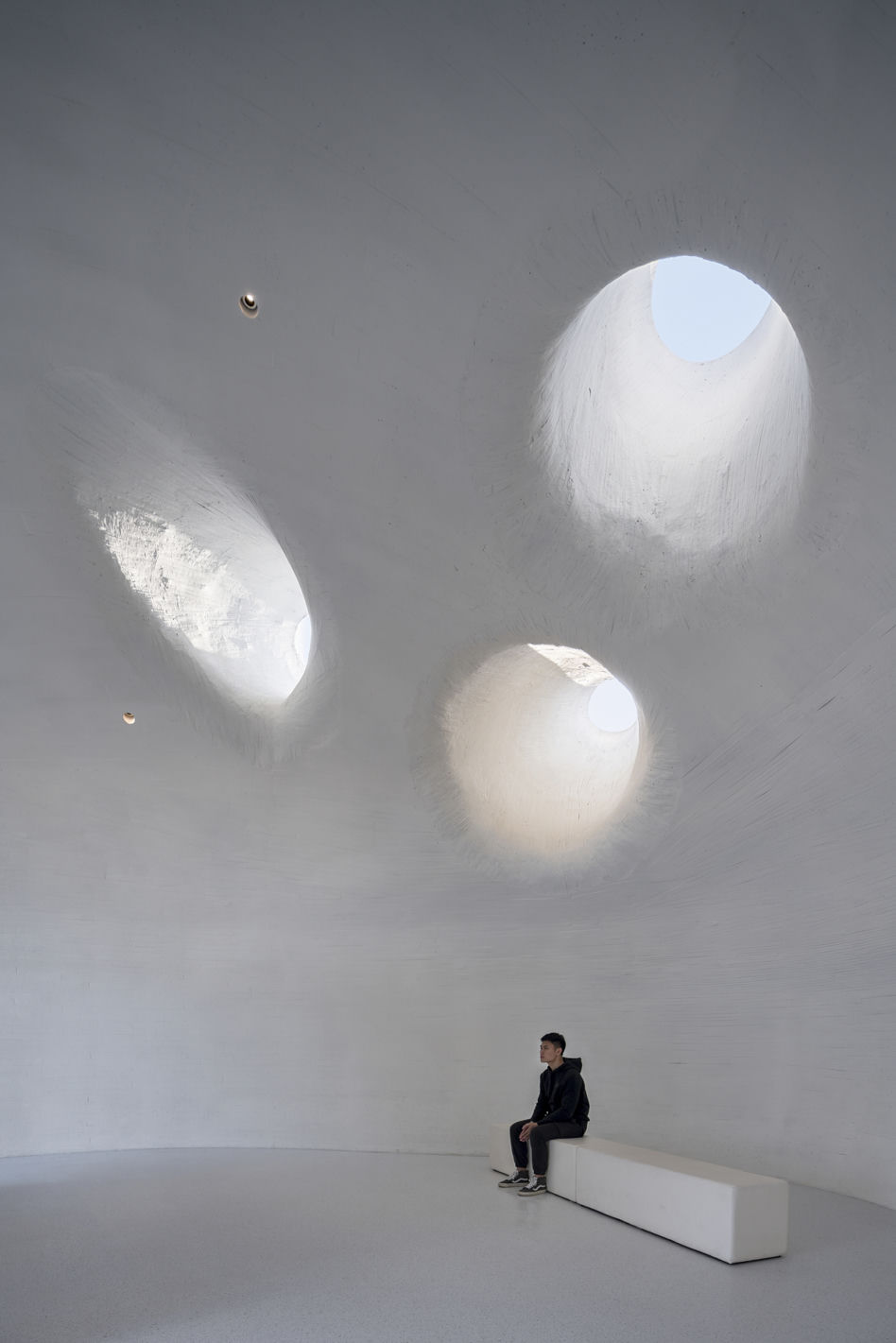

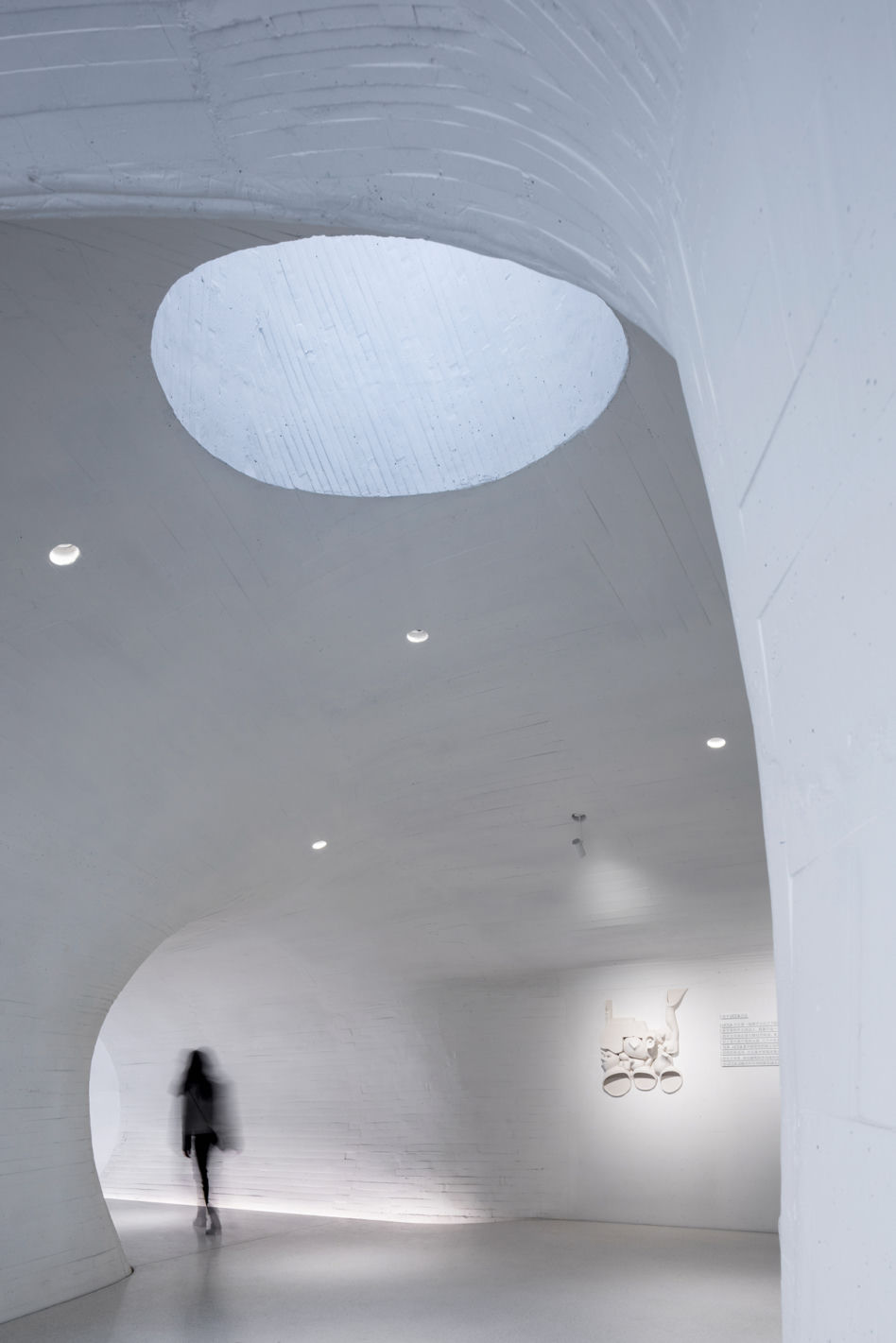

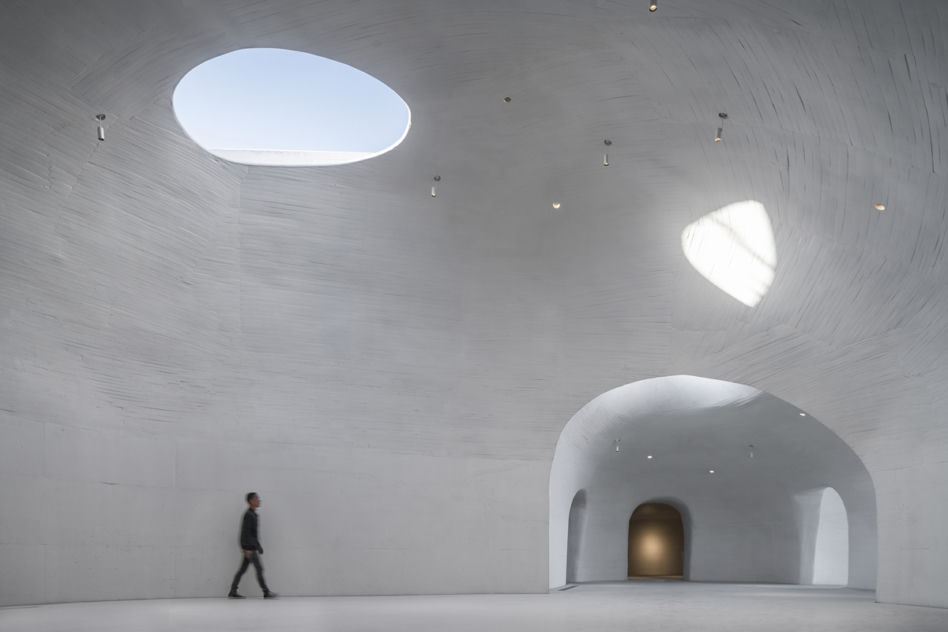

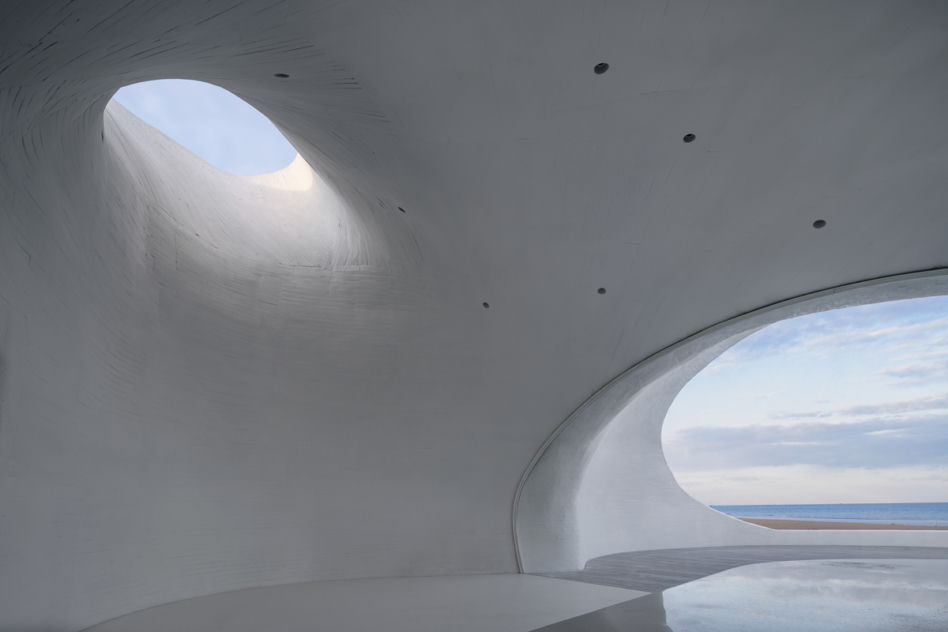

Każda z galerii została doświetlona różnej wielkości świetlikami, które stanowią również element ekspozycji; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Każdy świetlik wyposażono w niewidoczne po wykończeniu ramy; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

Architekci zdecydowali się zachować nieregularną teksturę szalunków, dzięki czemu beton zyskał charakterystyczną fakturę; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

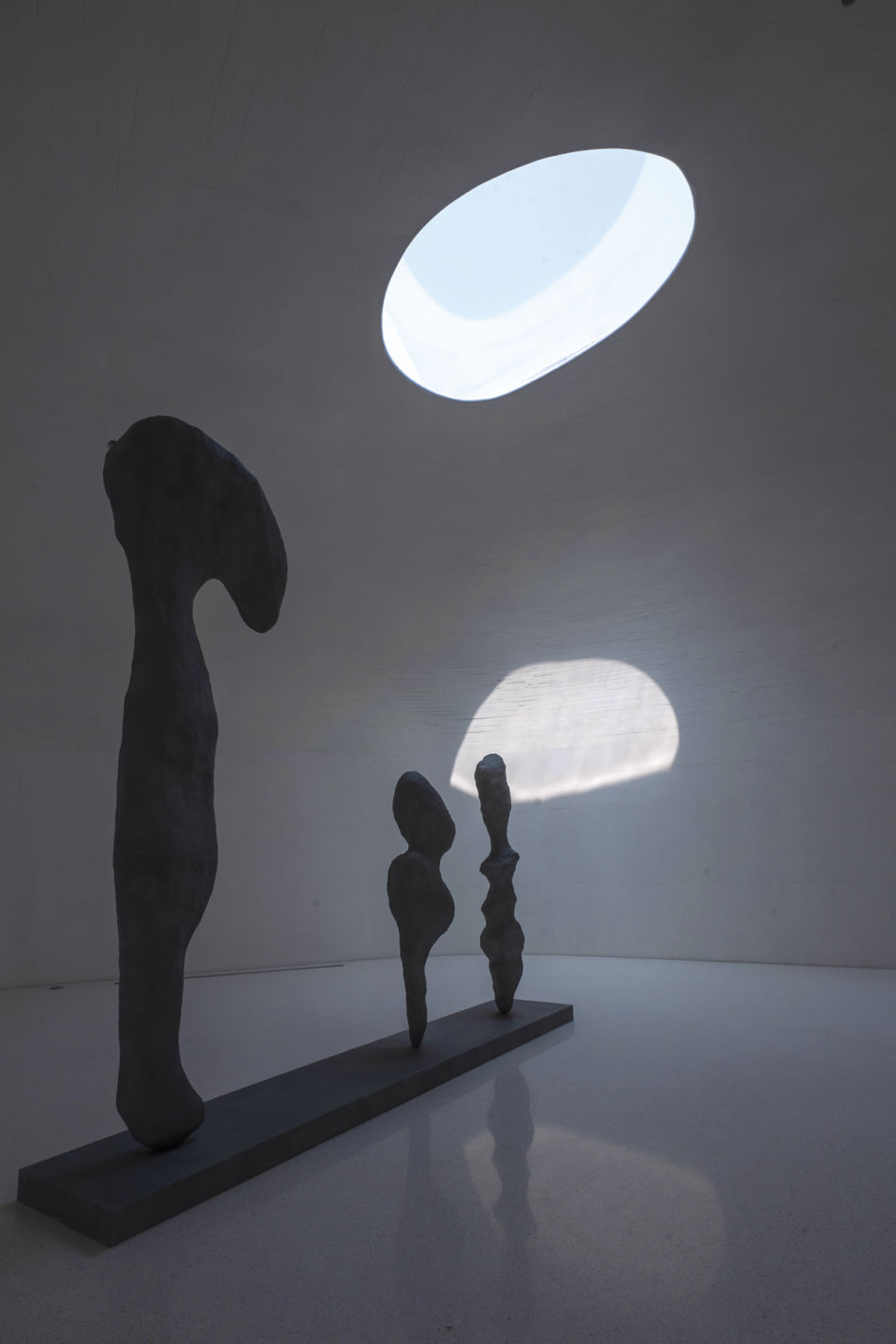

W muzeum zaplanowano wystawy o tematyce, która współgra z charakterystyczną formą budynku i jego lokalizacją. Ekspozycje mają dodatkowo podkreślać relację obiektu z naturalnym otoczeniem; Fot. Zaiye Studio

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

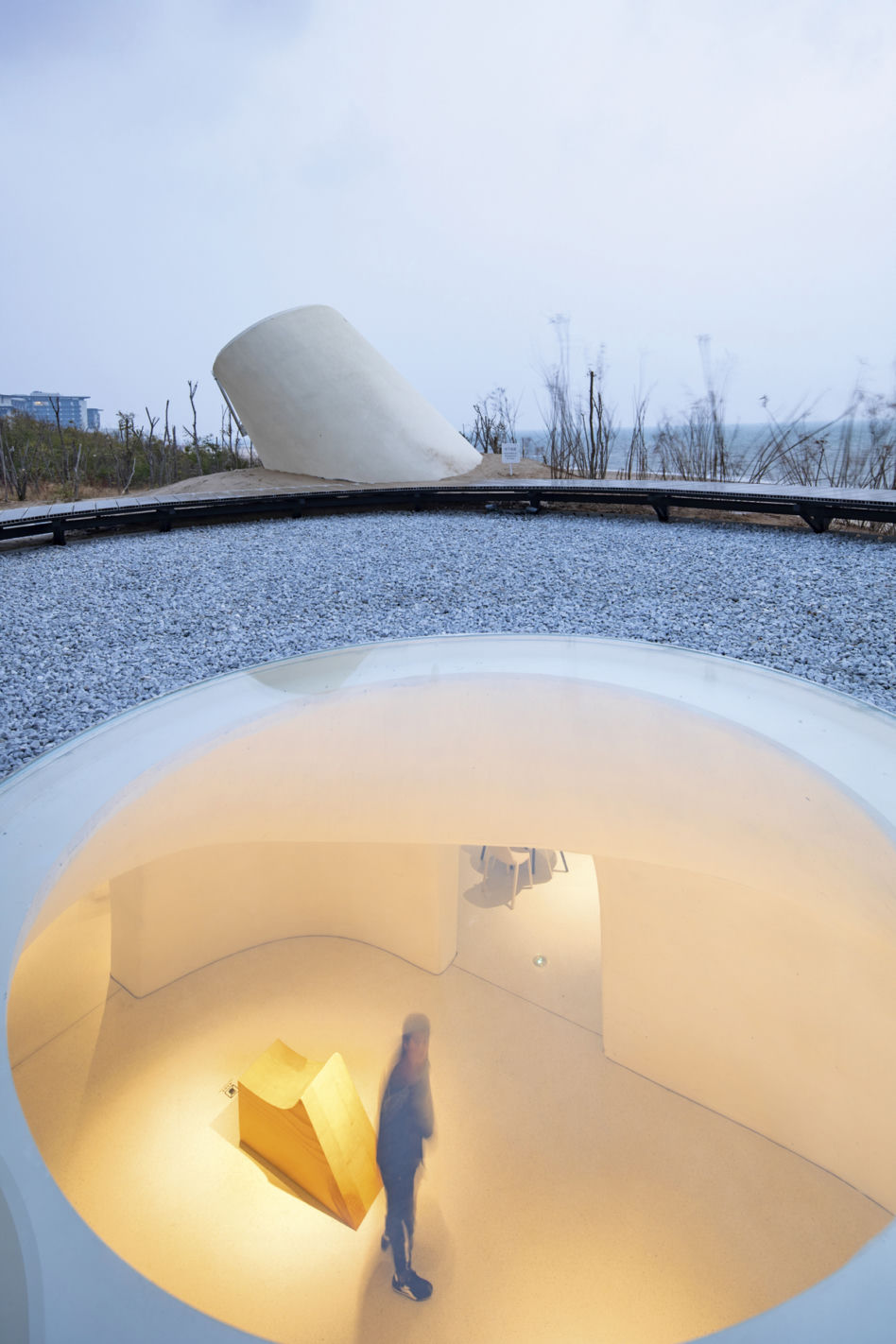

Szkło izolacyjne oraz gruba warstwa piasku, ziemi i niskiej roślinności, pozwalają na zachowanie wewnątrz galerii odpowiedniego mikroklimatu; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

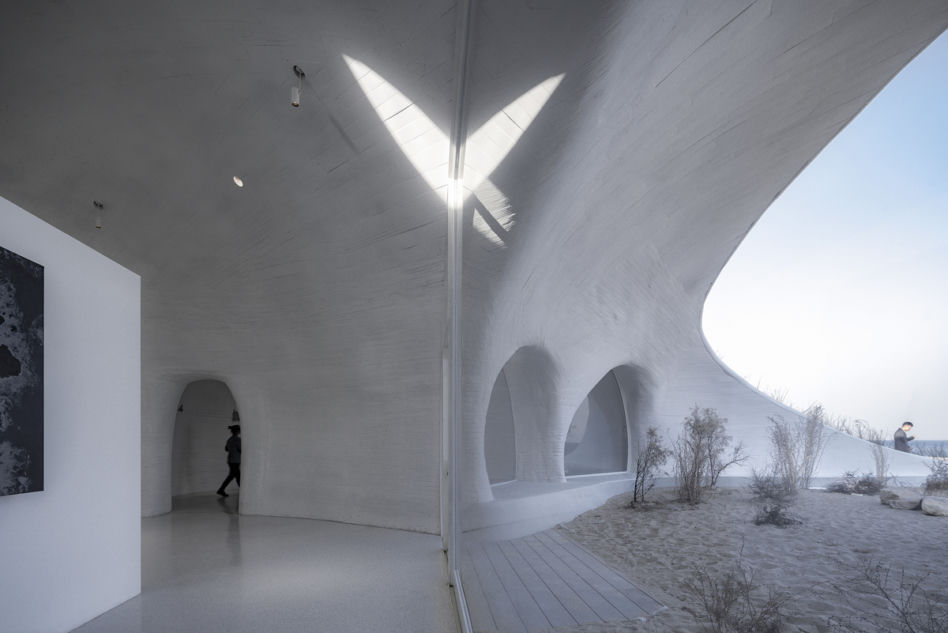

Wewnętrzne i zewnętrzne galerie wzajemnie się przenikają; Fot. Wu Qingshan

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

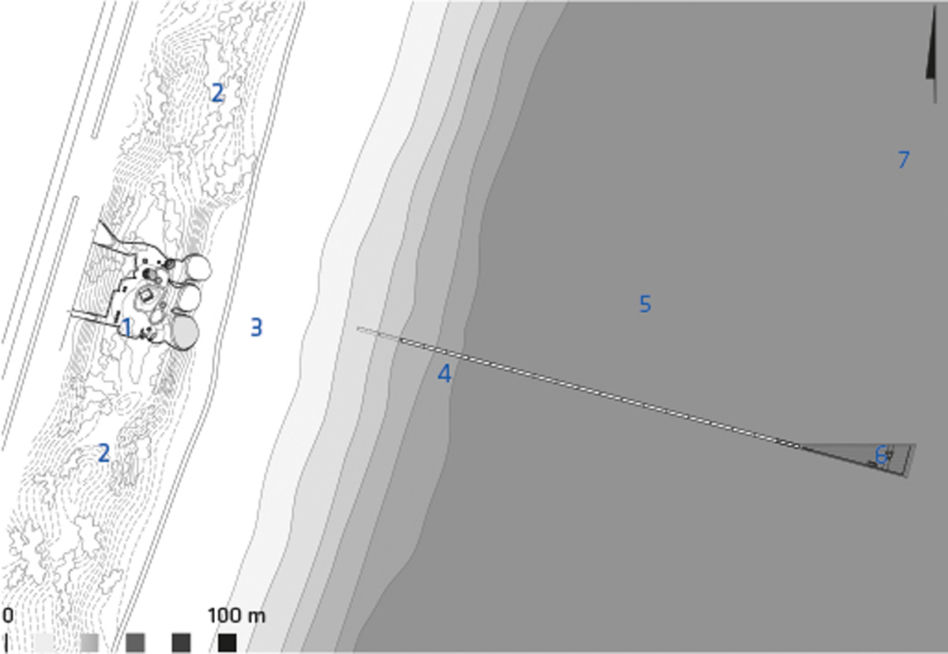

Sytuacja. Oznaczenia: 1 – Muzeum Dune; 2 – wydmy; 3 – plaża; 4 – pirs; 5 – zatoka Pohaj; 6 – Muzeum Sztuki Morskiej; 7 – Morze Żółte; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

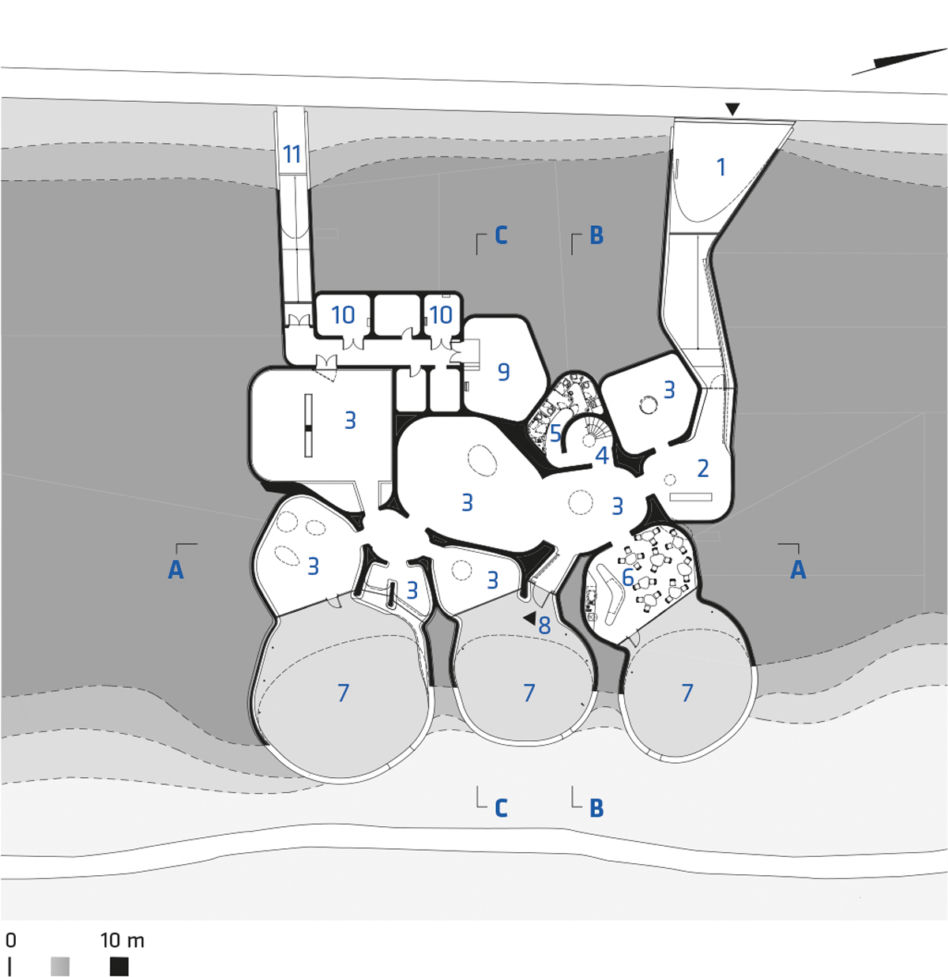

Rzut parteru; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

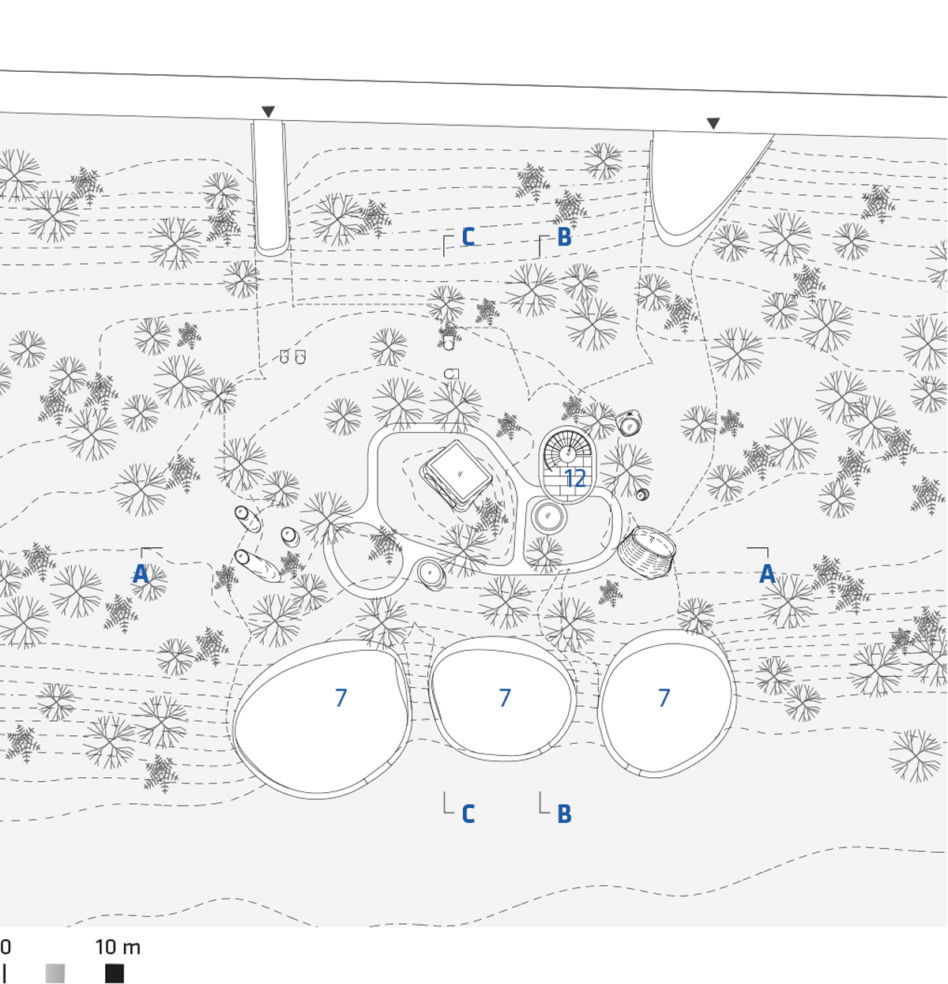

Rzut dachu; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

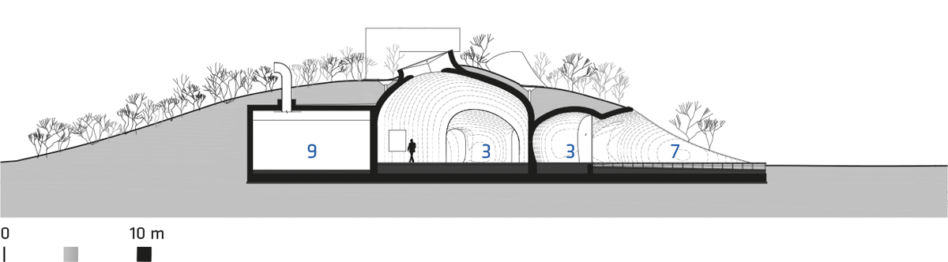

Przekrój A-A; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

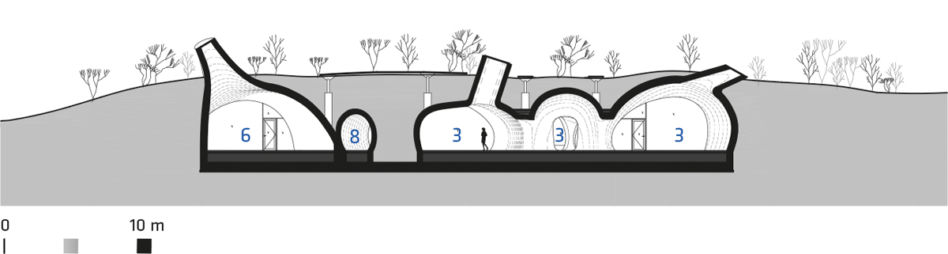

Przekrój B-B; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

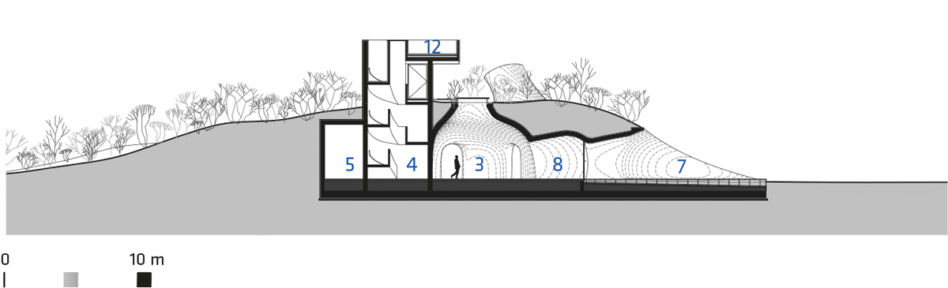

Przekrój C-C. Oznaczenia do rys. 7-10, 12: 1 – wejście główne od strony ulicy; 2 – hol; 3 – galeria; 4 – schody; 5 – toalety; 6 – kawiarnia; 7 – galeria zewnętrzna; 8 – wejście od strony plaży; 9 – gruntowy wymiennik ciepła; 10 – pomieszczenie techniczne; 11 – wejście zapleczowe; 12 – taras widokowy; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

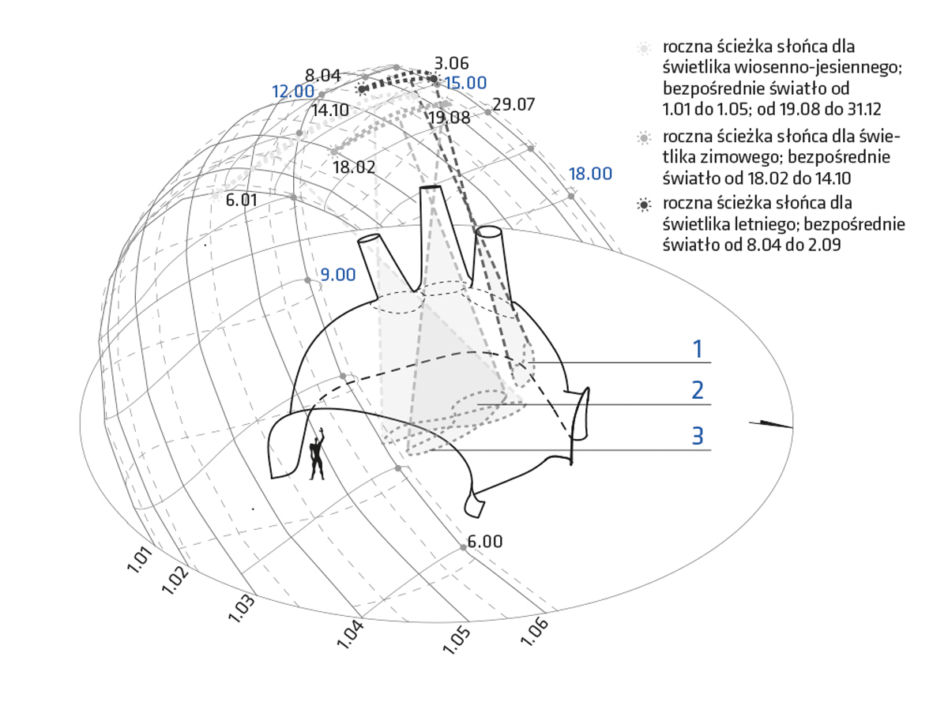

Schemat całorocznego rozłożenia światła w galerii południowej. Oznaczenia: 1 – trajektoria ruchu promienia słonecznego – lato; 2 – trajektoria ruchu promienia słonecznego – wiosna/ jesień; 3 – trajektoria ruchu promienia słonecznego – zima; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

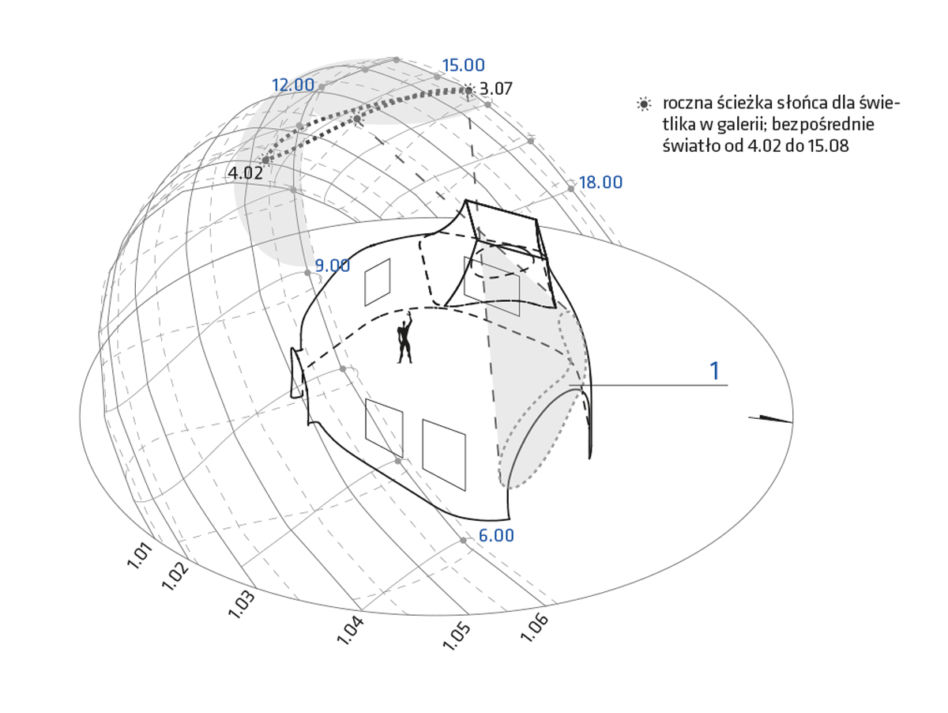

Schemat rozłożenia światła od 18 kwietnia do 15 sierpnia w galerii w centrum budynku. Oznaczenia: 1 – trajektoria ruchu promienia słonecznego; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

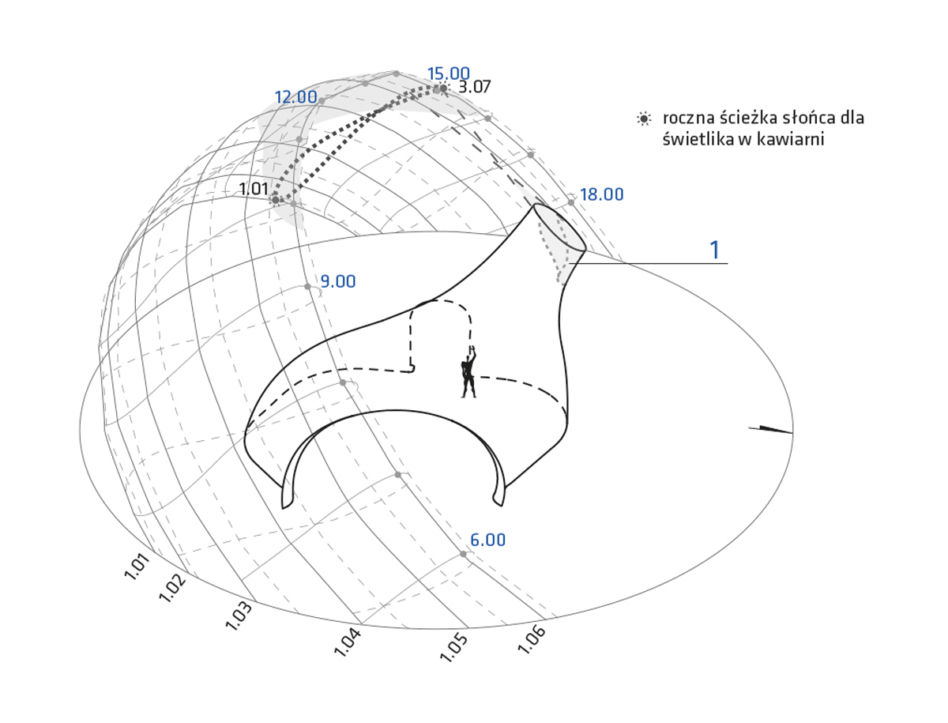

Schemat rozłożenia światła w kawiarni. Oznaczenia: 1 – trajektoria ruchu promienia słonecznego; Rys. Open Architecture

więcej...

foto: Archiwum Architektury

Muzeum UCCA Dune w Qinhuangdao

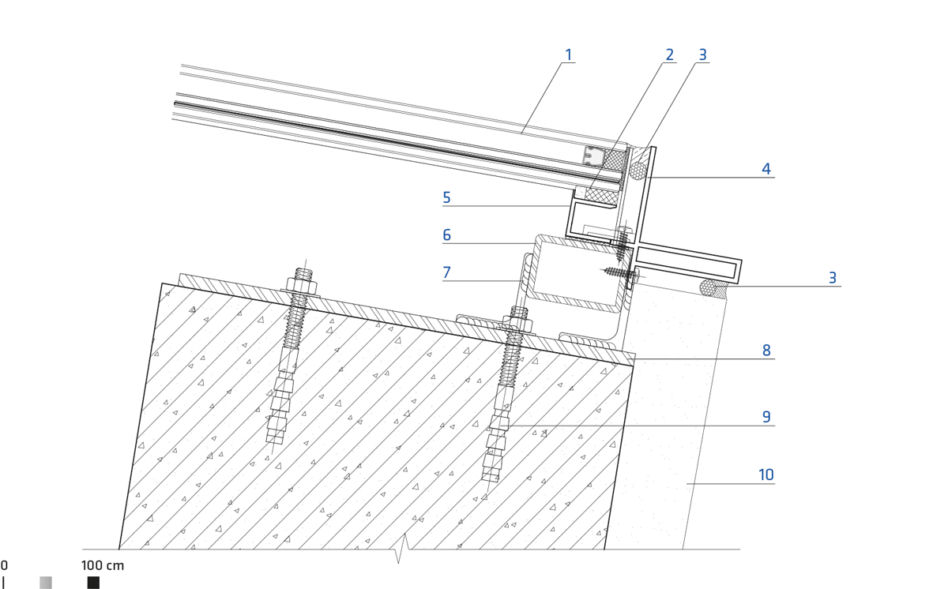

Detal świetlika. Oznaczenia: 1 – izolacyjne szklenie laminowane, niskożelazowe; 2 – silikon strukturalny i taśma dwustronna; 3 – profil uszczelniający; 4 – ekstrudowany profil aluminiowy z białą powłoką PVDF; 5 – podkonstrukcja aluminiowa z białą powłoką PVDF; 6 – profil ze stali galwanizowanej; 7 – kątownik ze stali galwanizowanej; 8 – stalowy profil obwodowy osadzony w konstrukcji; 9 – kotwa chemiczna; 10 – tynk zewnętrzny; Rys. Open Architecture
