Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

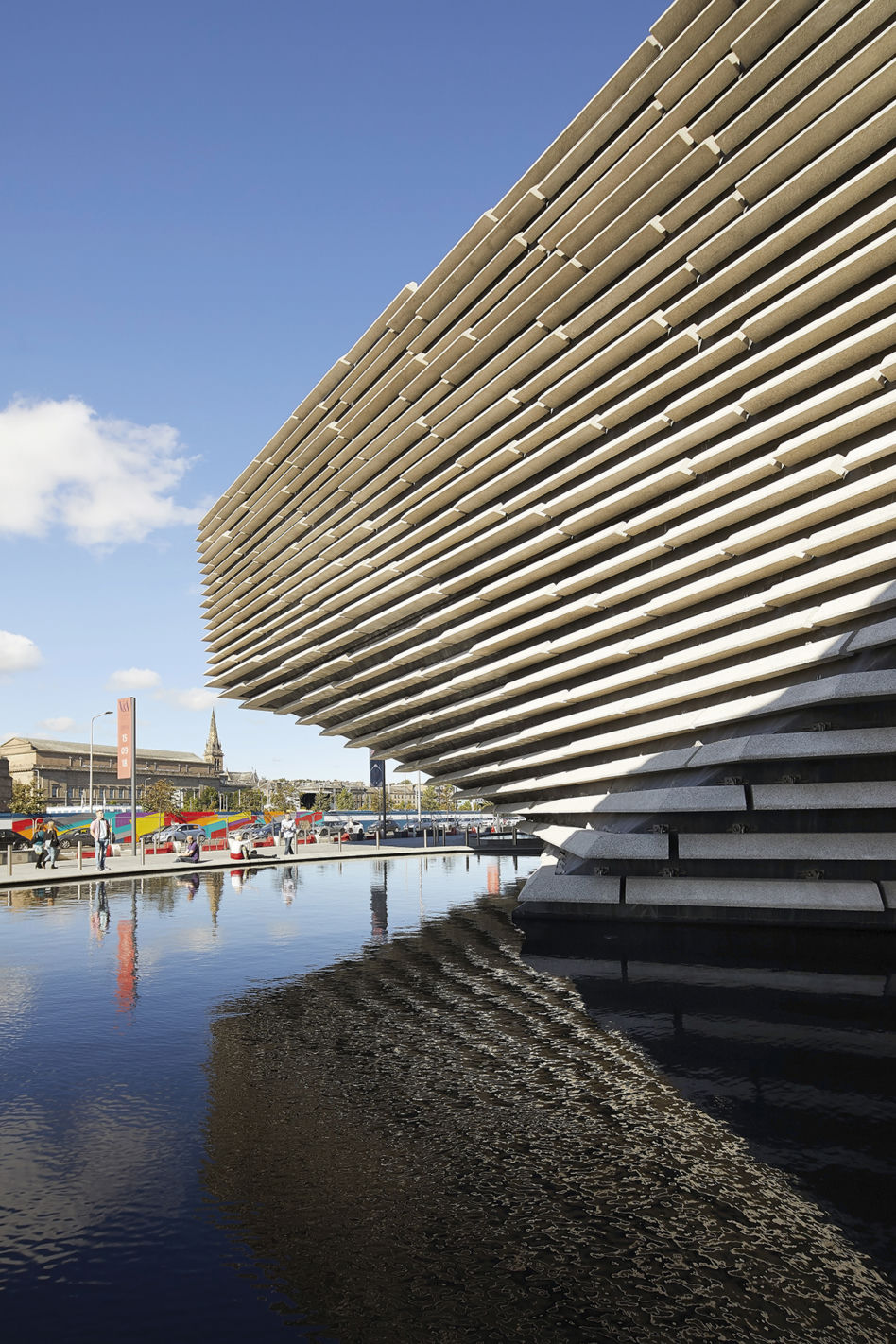

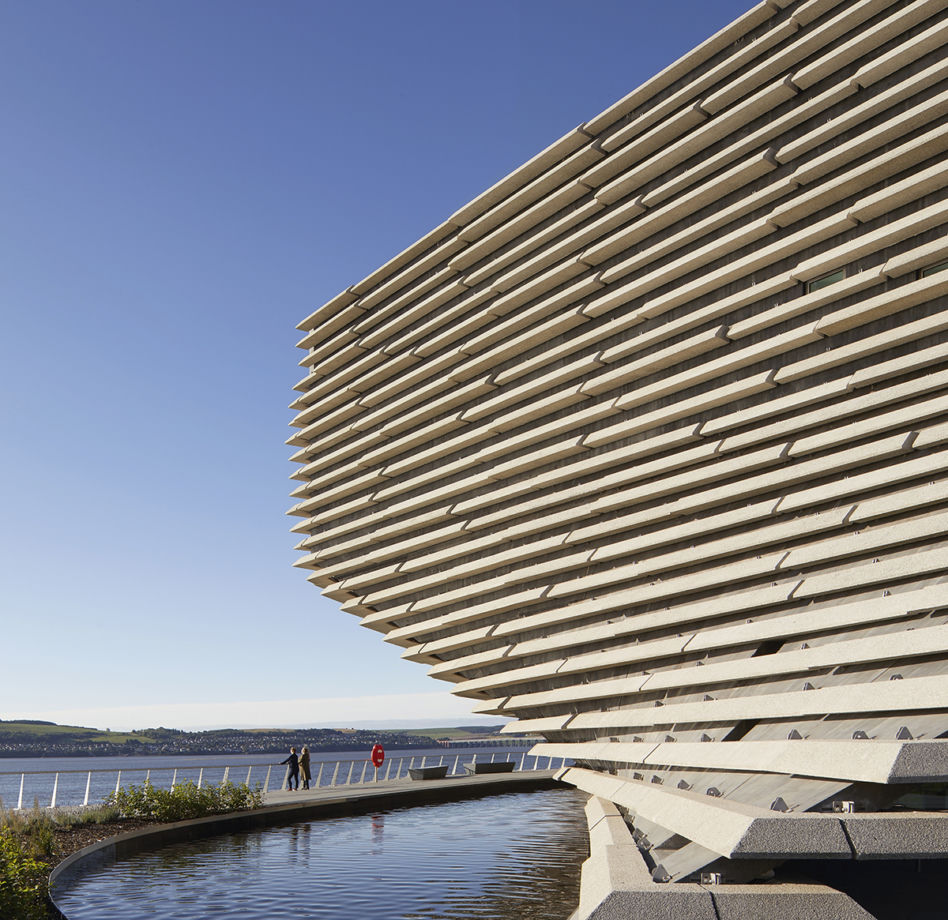

Charakterystyczna elewacja wykonana z betonowych profili – forma budynku inspirowana jest klifami położonymi na północno-wschodnim wybrzeżu Szkocji; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

V&A to pierwsze muzeum dizajnu w Szkocji. Zlokalizowany w południowej części Dundee obiekt jest częścią trwającego od 2001 roku projektu, mającego na celu zrewitalizowanie nabrzeżnych obszarów miasta; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Widok od strony wschodniej – bryła budynku składa się z dwóch połączonych ze sobą części; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

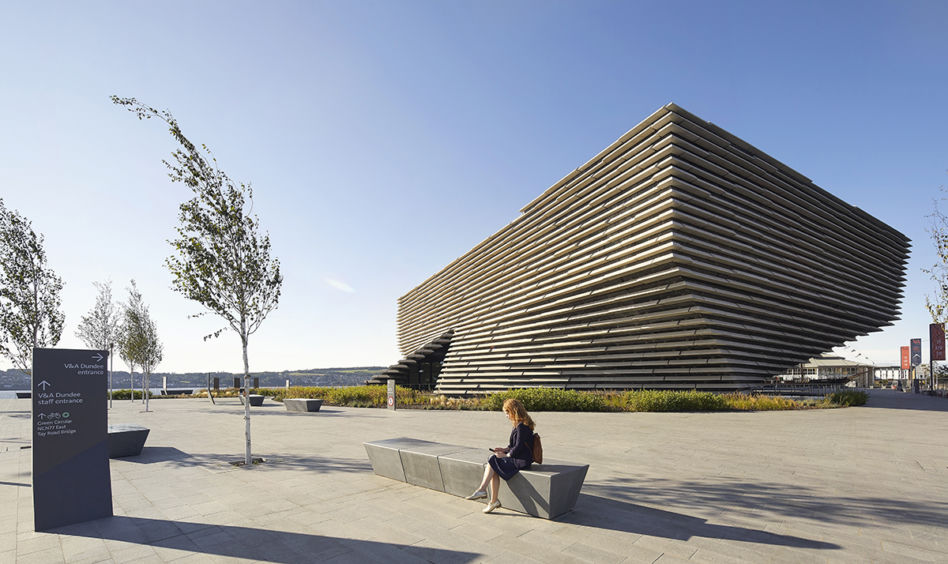

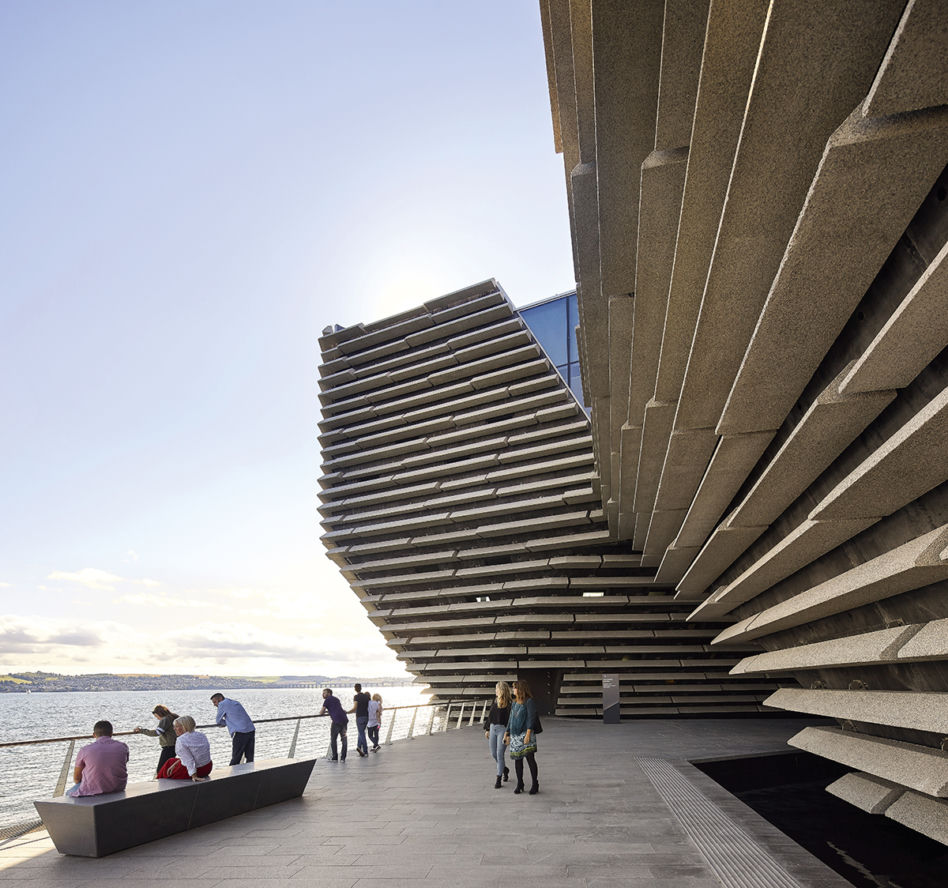

Widok od strony promenady; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

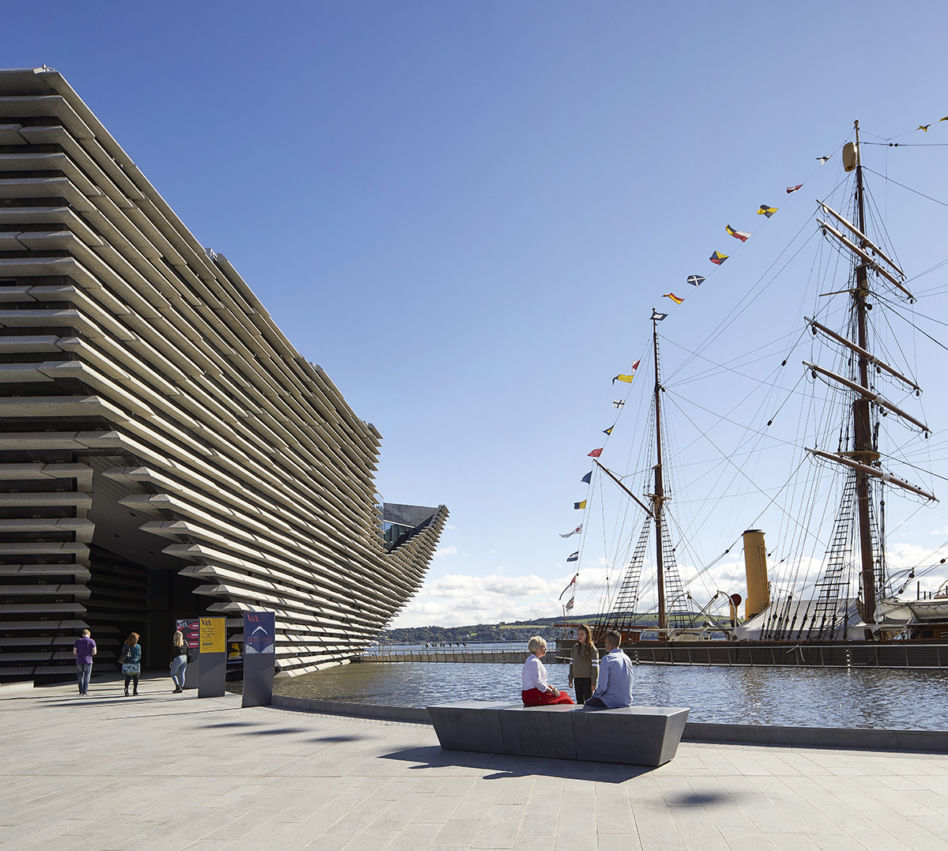

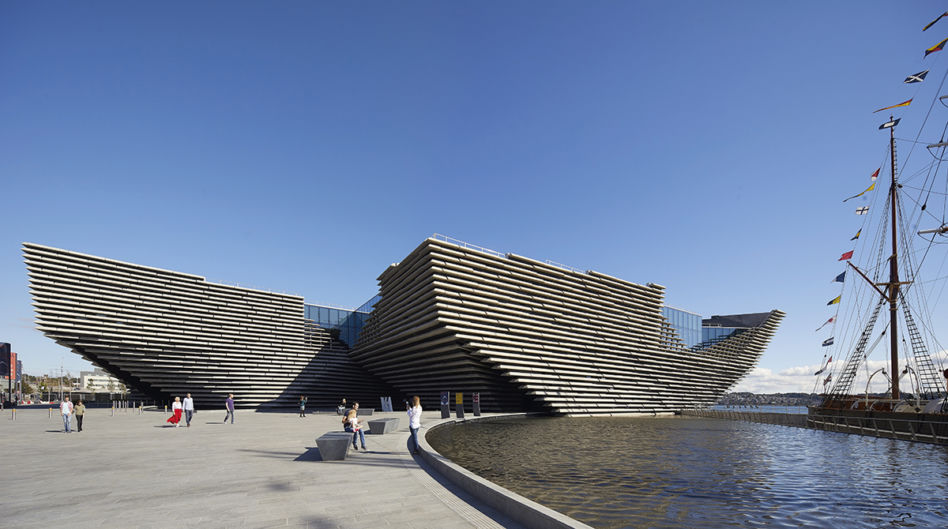

Wejście główne do muzeum. Od strony południowo-zachodniej, tuż przy promenadzie, stoi ostatni drewniany trójmasztowiec wybudowany na Wyspach Brytyjskich – RRS Discovery; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Bryła budynku składa się z dwóch części, które połączono na wysokości drugiej kondygnacji; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

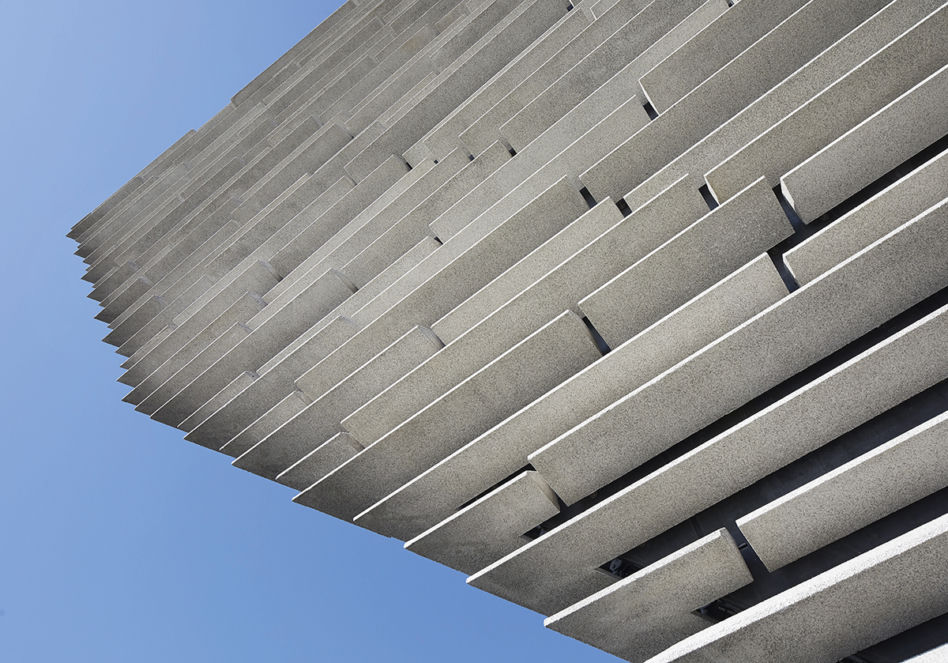

System mocowania profili fasadowych ;Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

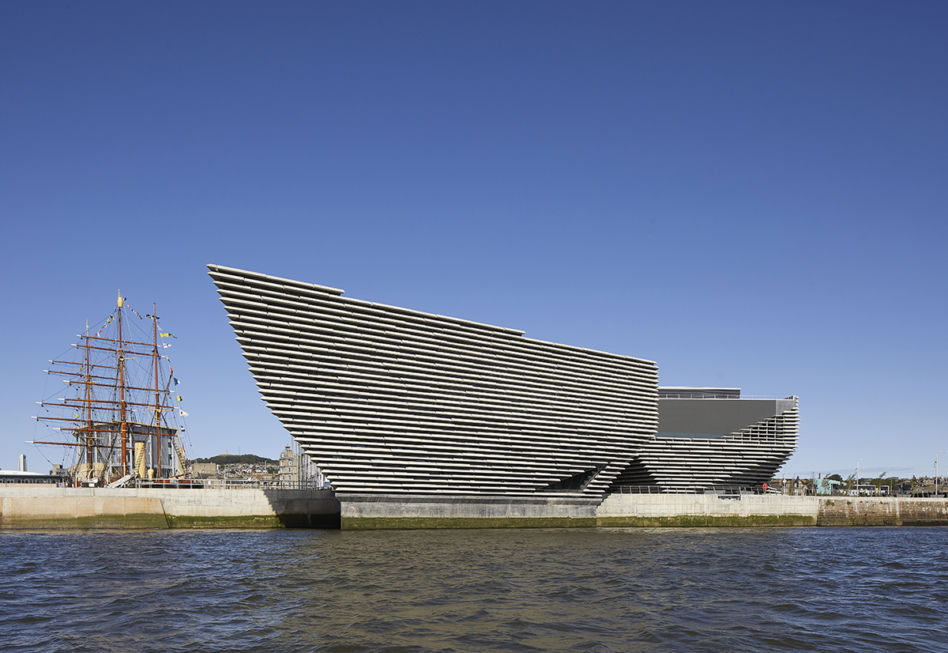

Widok od strony rzeki, na drugim planie sala koncertowa Caird Hall oraz wieża Katedry św. Pawła; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Promenada wokół muzeum; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

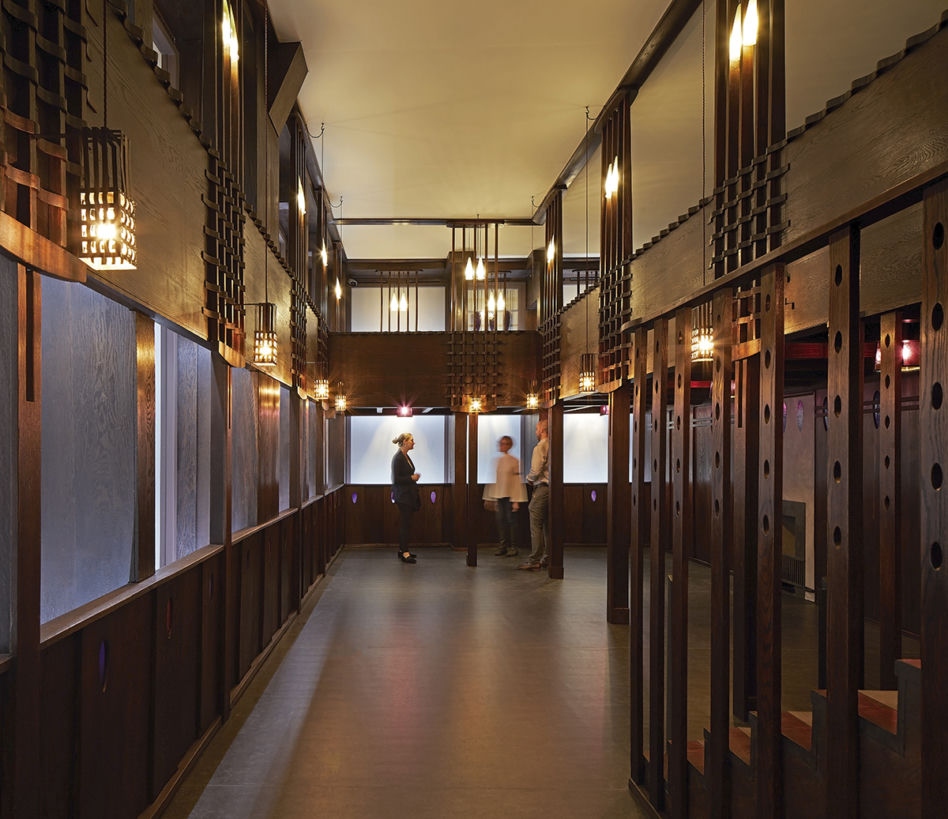

W galerii znajduje się również odrestaurowany Oak Room – dębowy pokój Charlesa Mackintosha, pierwotnie zaprojektowany dla herbaciarni Ingram Street Miss Glasgow w 1907 roku; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

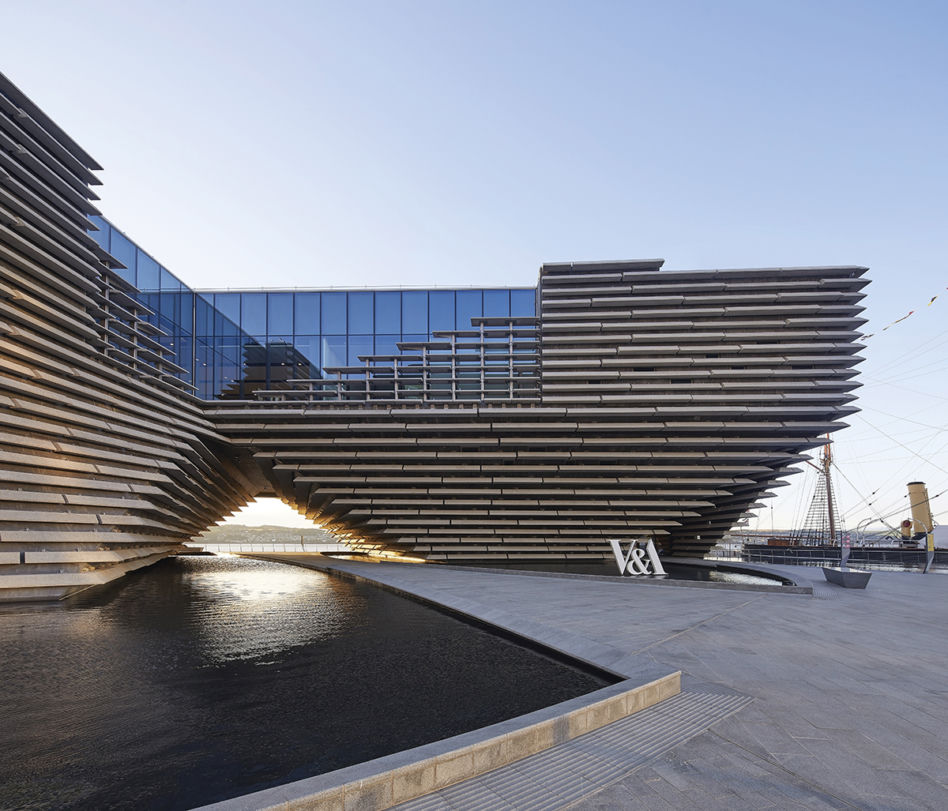

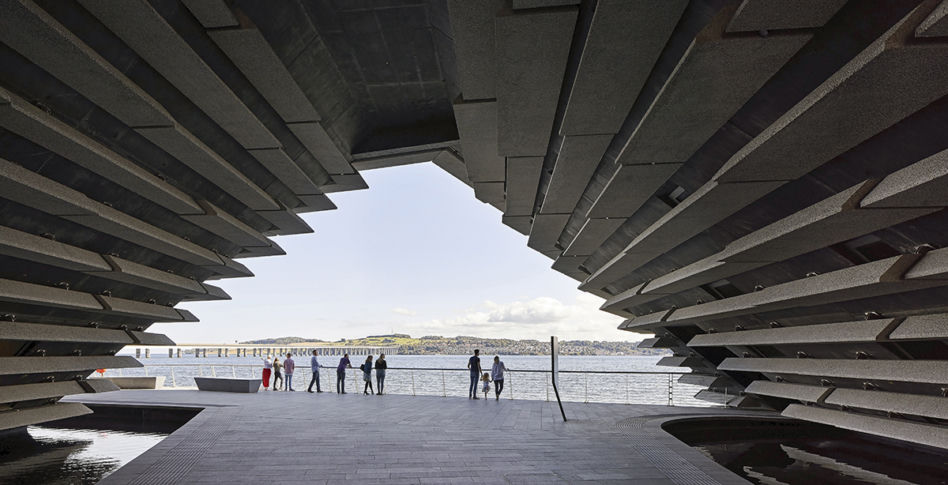

Przebicie w centralnej, parterowej części budynku; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

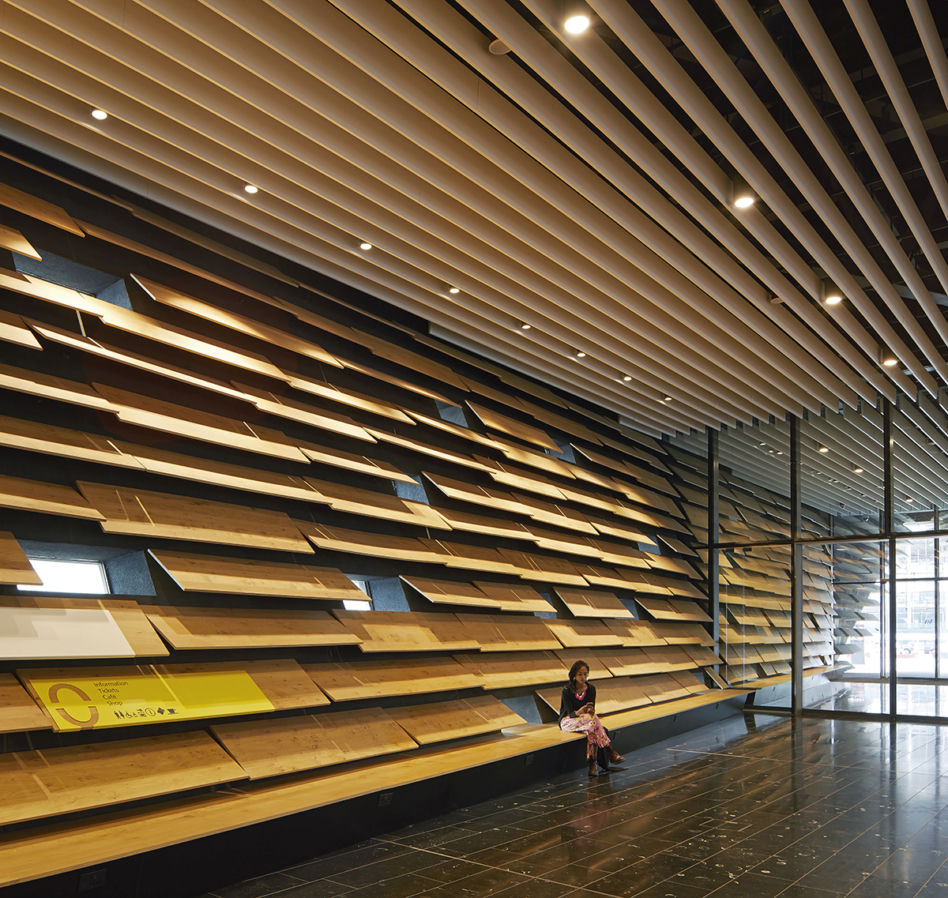

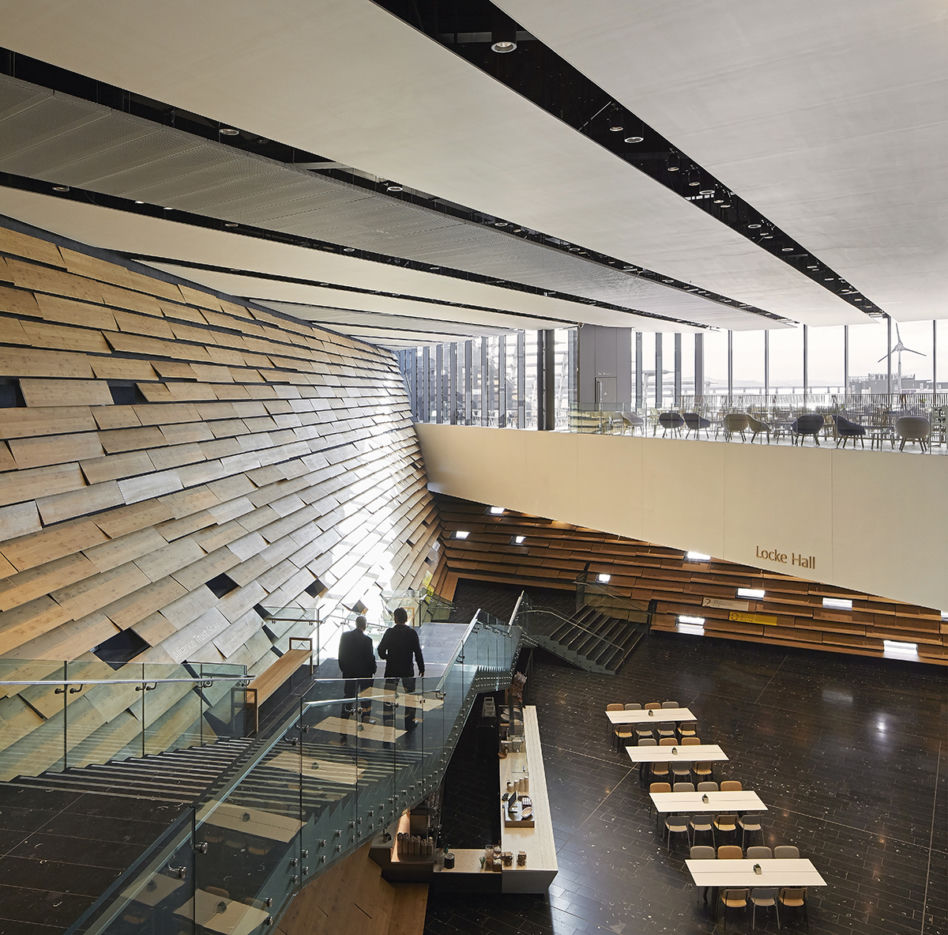

Wykończone ułożonymi warstwowo płytami MDF z dębowym fornirem wewnętrzne ściany formą nawiązują do betonowych elementów fasadowych. Podłogę holu głównego i korytarzy wyłożono ciemnym wapieniem, zawierającym widoczne skamieliny, natomiast elementy wykończenia wnętrz wykonano z betonu wymieszanego z fragmentami muszli; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Ściany wewnętrzne oraz stropy wykończono materiałami nawiązującymi formą do okładziny zewnętrznej; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

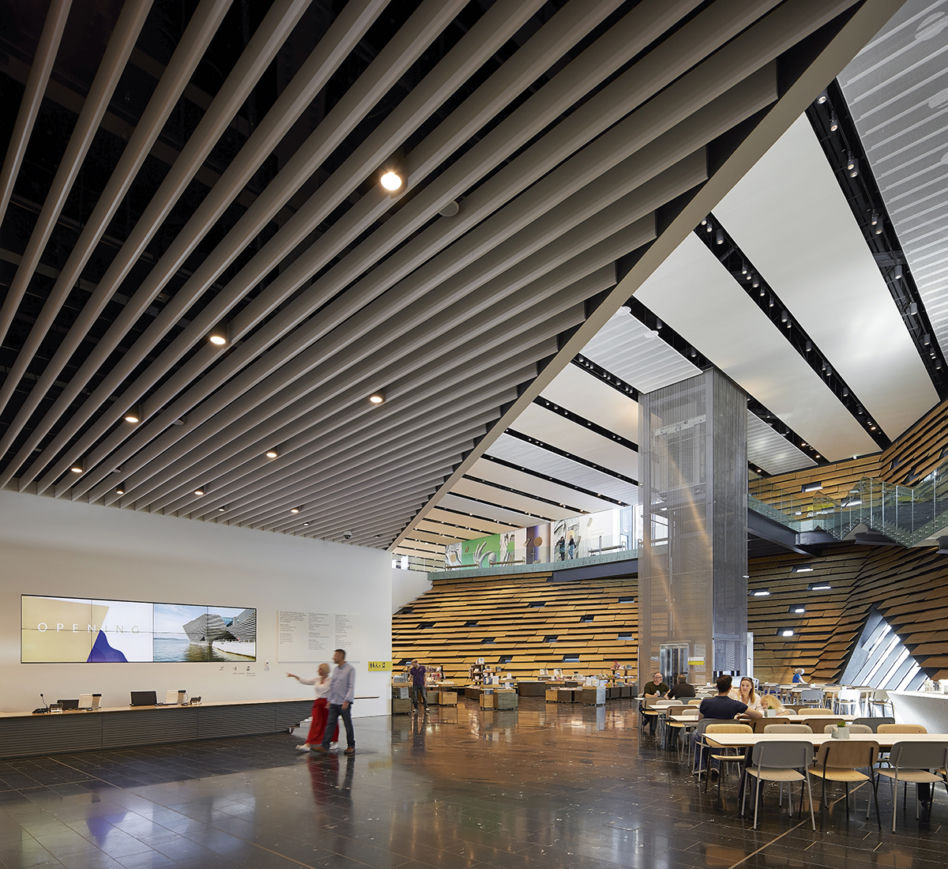

Na powierzchni blisko 8500 m² oprócz stałych i tymczasowych galerii zlokalizowano hol główny, centrum nauki, audytorium, przestrzenie warsztatowe oraz kawiarnię, sklep i restaurację; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

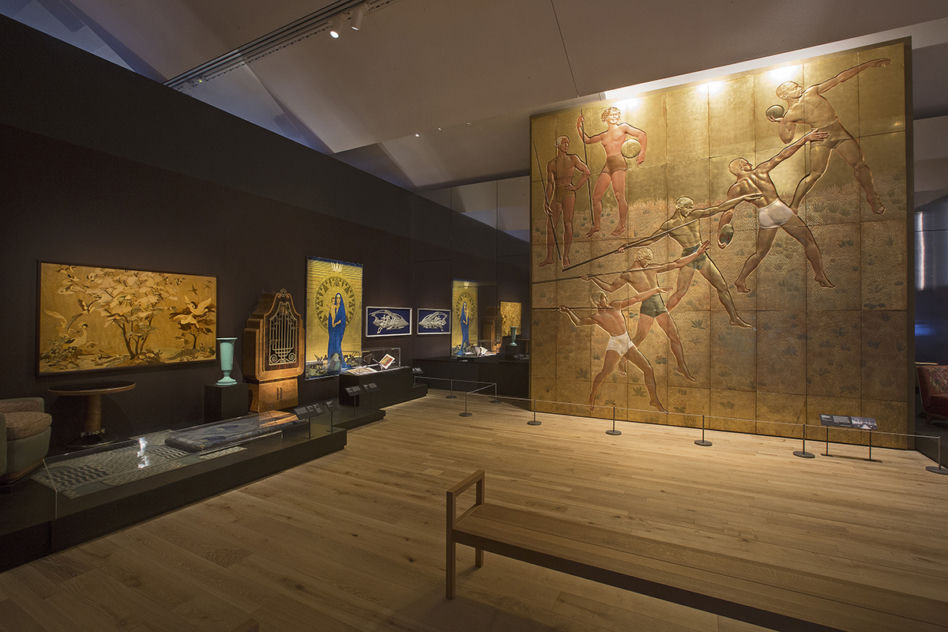

Wystawa Ocean Liners: Speed and Style prezentująca wpływ liniowców na rozwój kultury, sztuki, a także architektury i stylu życia; Fot. © Hufton+Crow

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

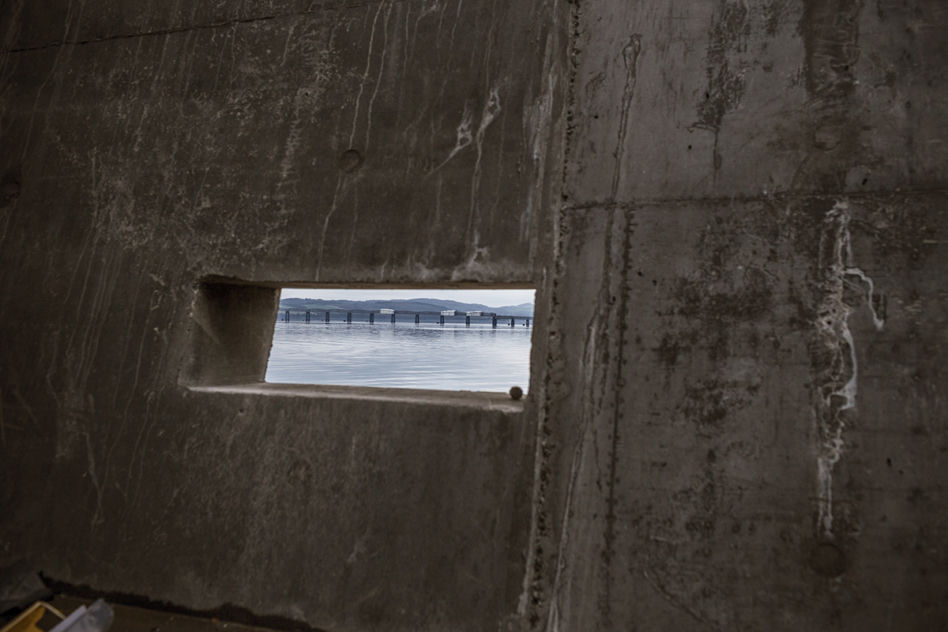

Główną bryłę poprzecinano otworami okiennymi wychodzącymi w kierunku nabrzeża oraz rzeki Tay; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Konstrukcję zadaszenia stanowi wielkogabarytowa kratownica; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Usypana z kamieni forma suchego doku umożliwiła powiększenie działki; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

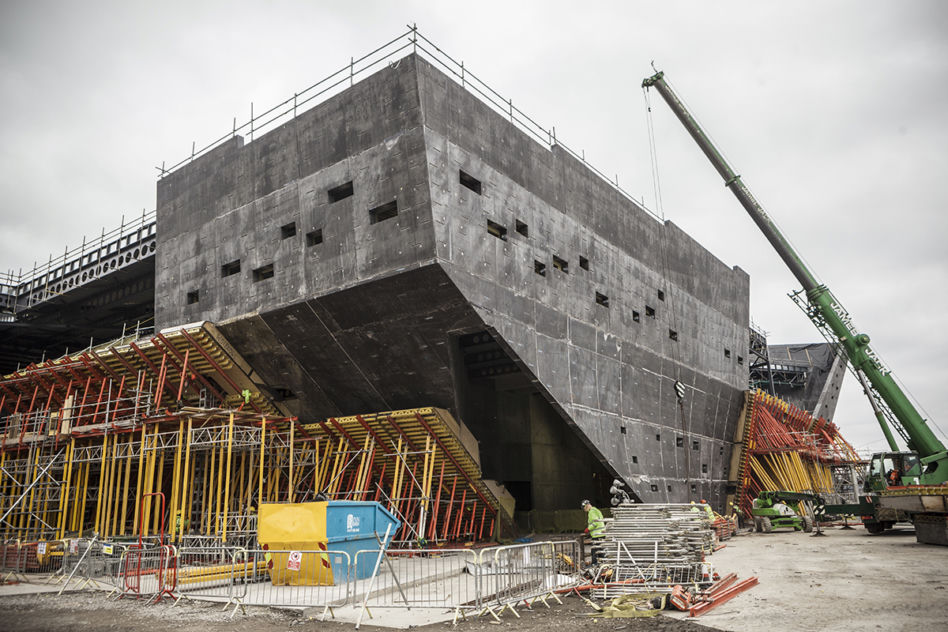

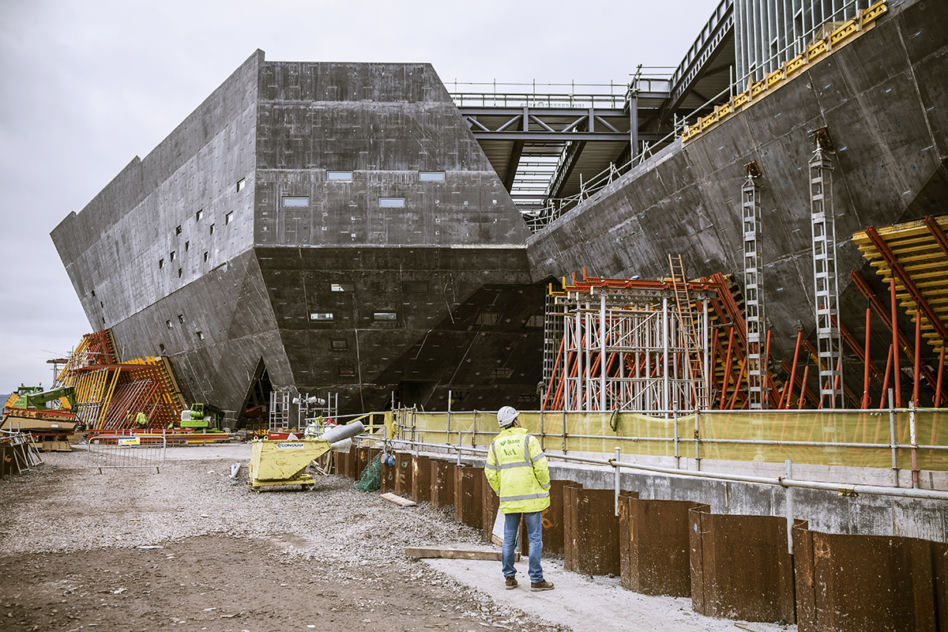

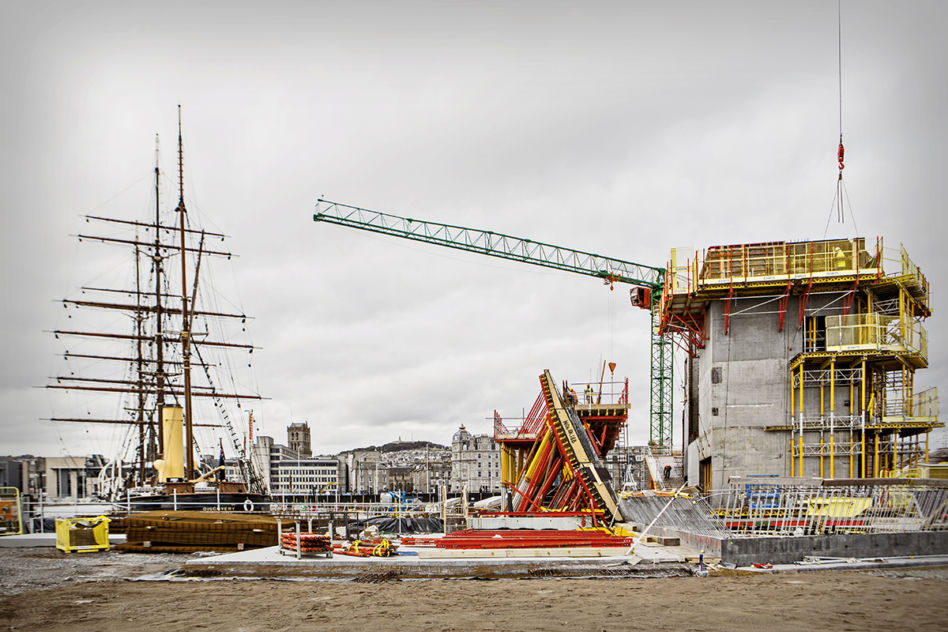

Wylewanie ścian zewnętrznych; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Montaż szklenia; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

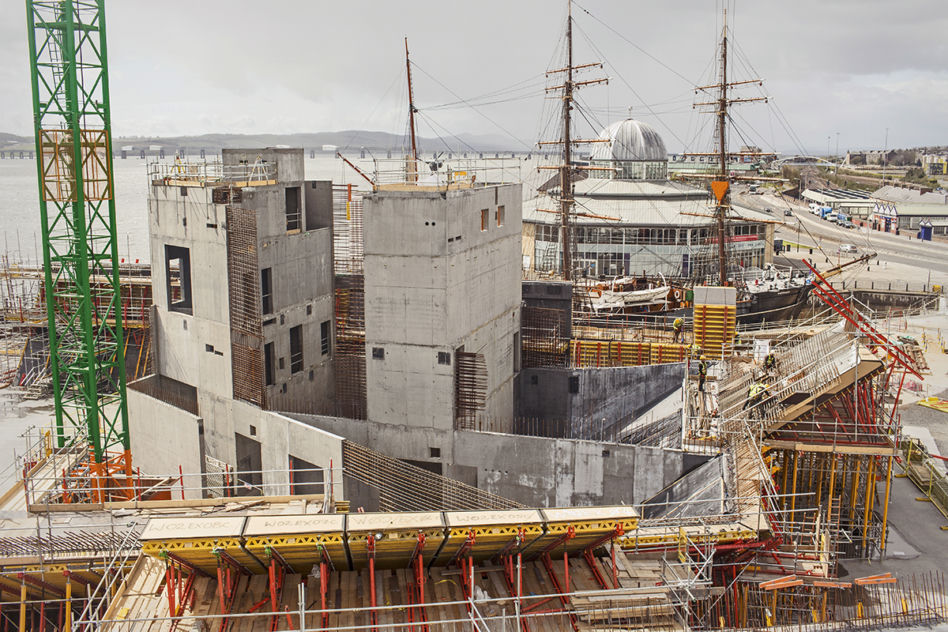

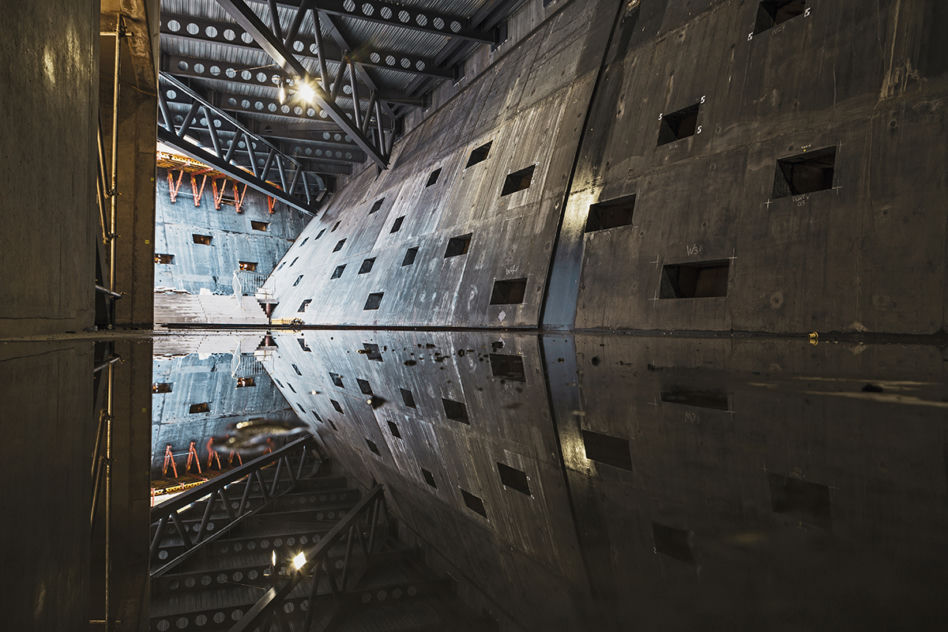

Główna konstrukcja budynku składa się z wewnętrznych trzonów połączonych stalowymi profilami z jednocześnie wylewanymi ścianami zewnętrznymi; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

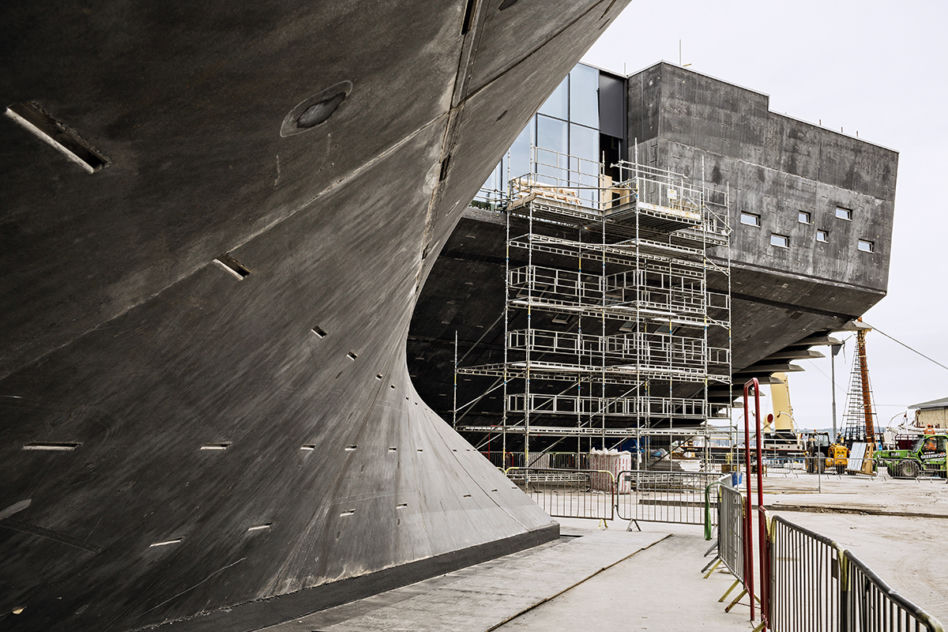

Bryła budynku jest nieregularna z licznymi podcieniami, wspornikami i przebiciami; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

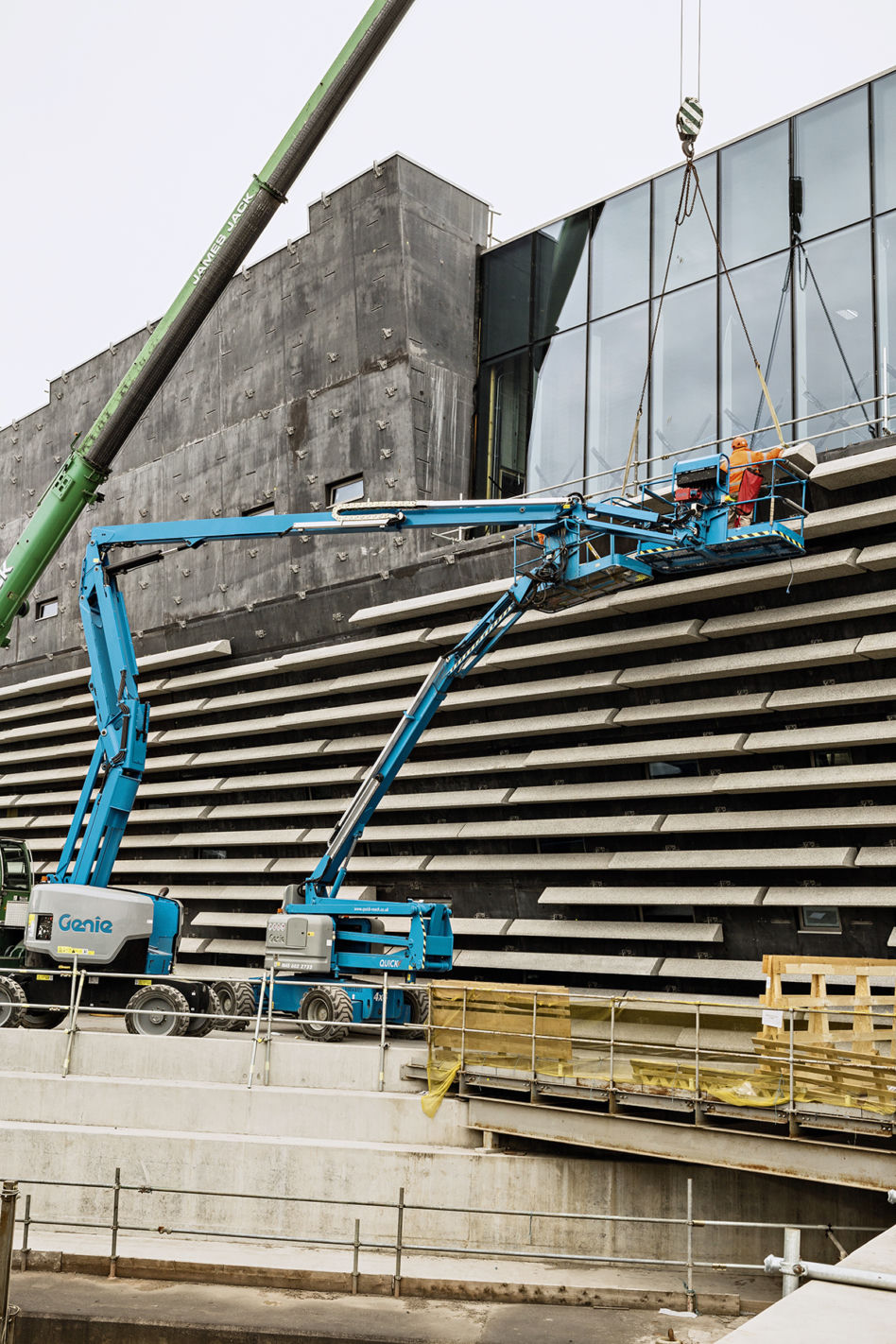

Montaż betonowych profili fasadowych o przekroju trapezu; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

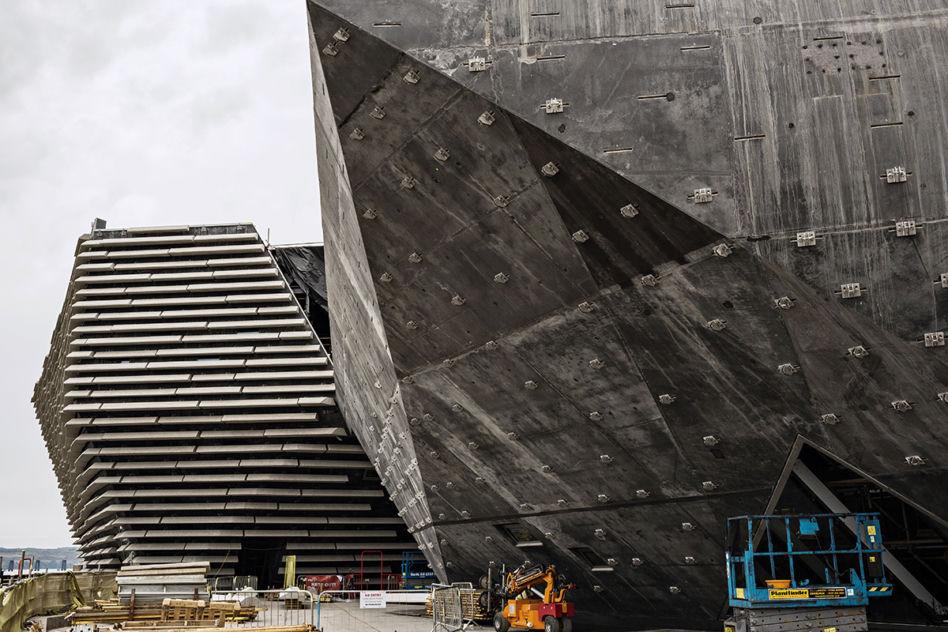

Elementy fasadowe mocowano za pomocą stalowych łączników; Fot. Kengo Kuma & Associates

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

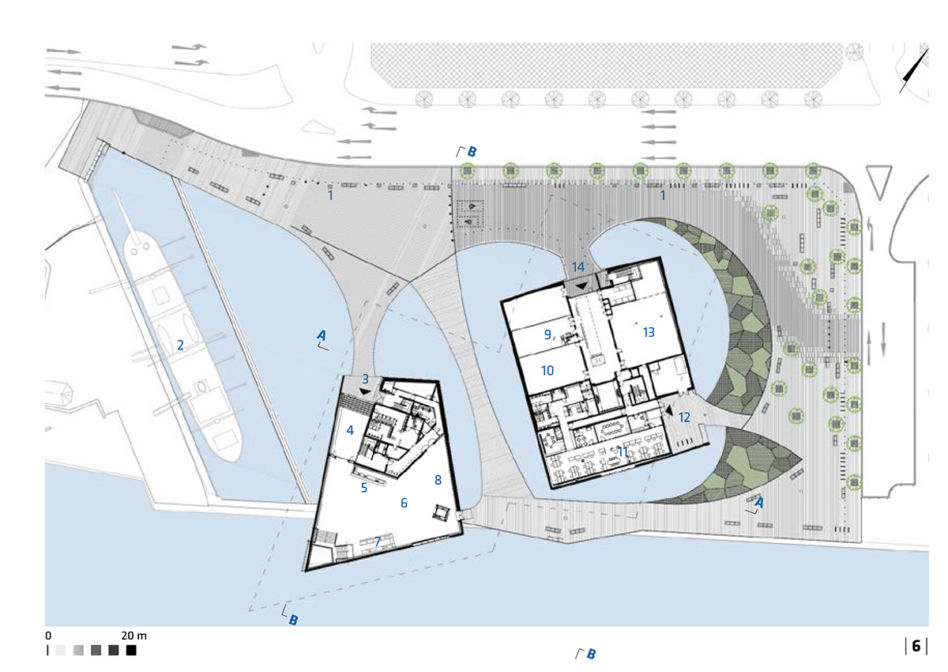

Rzut parteru; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

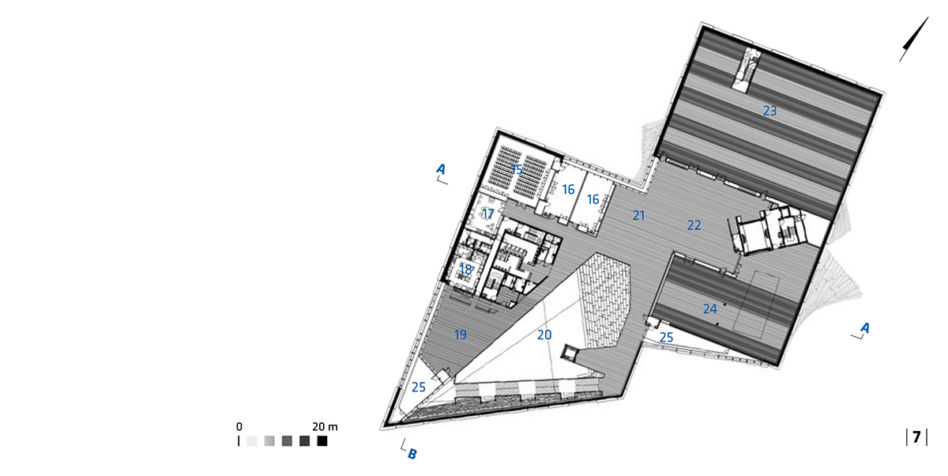

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Rzut drugiego poziomu. Oznaczenia: 1 – promenada; 2 – RRS Discovery; 3 – wejście główne; 4 – lobby; 5 – informacja; 6 – hol główny; 7 – kawiarnia; 8 – sklep; 9 – pracownia warsztatowa; 10 – kolekcja; 11 – biura; 12 – wejście dostawcze; 13 – przygotowalnia; 14 – wejście od zaplecza; 15 – audytorium; 16 – sala wykładowa; 17 – pracownia graficzna; 18 – kuchnia; 19 – restauracja; 20 – hol; 21 – Michelin Design Galery; 22 – foyer; 23 – wystawa tymczasowa; 24 – Scottish Design Galleries; 25 – taras; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

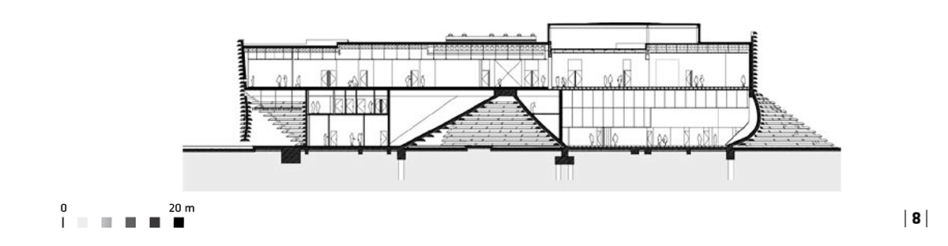

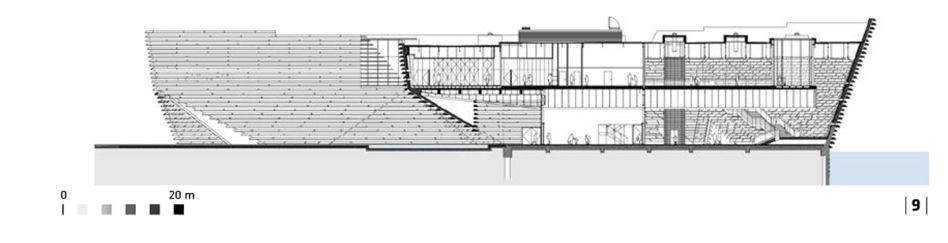

Przekrój A-A; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

Przekrój B-B; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

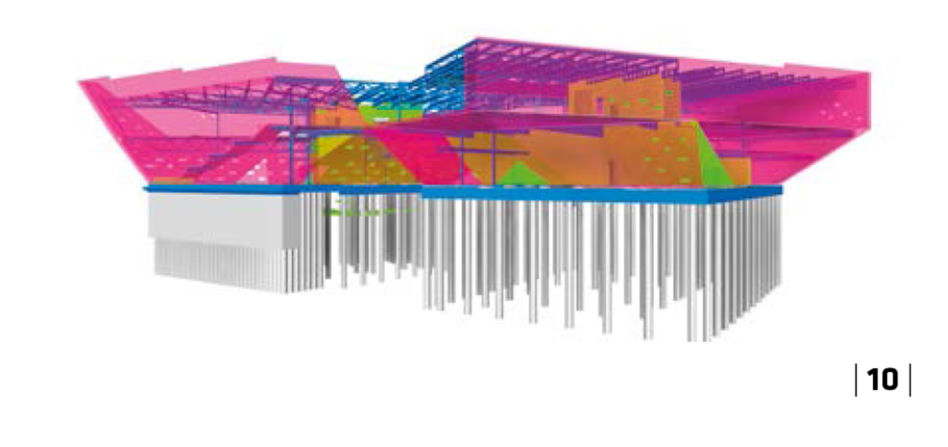

Schemat konstrukcyjny – cały budynek został oparty na palach; Rys. Arup

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

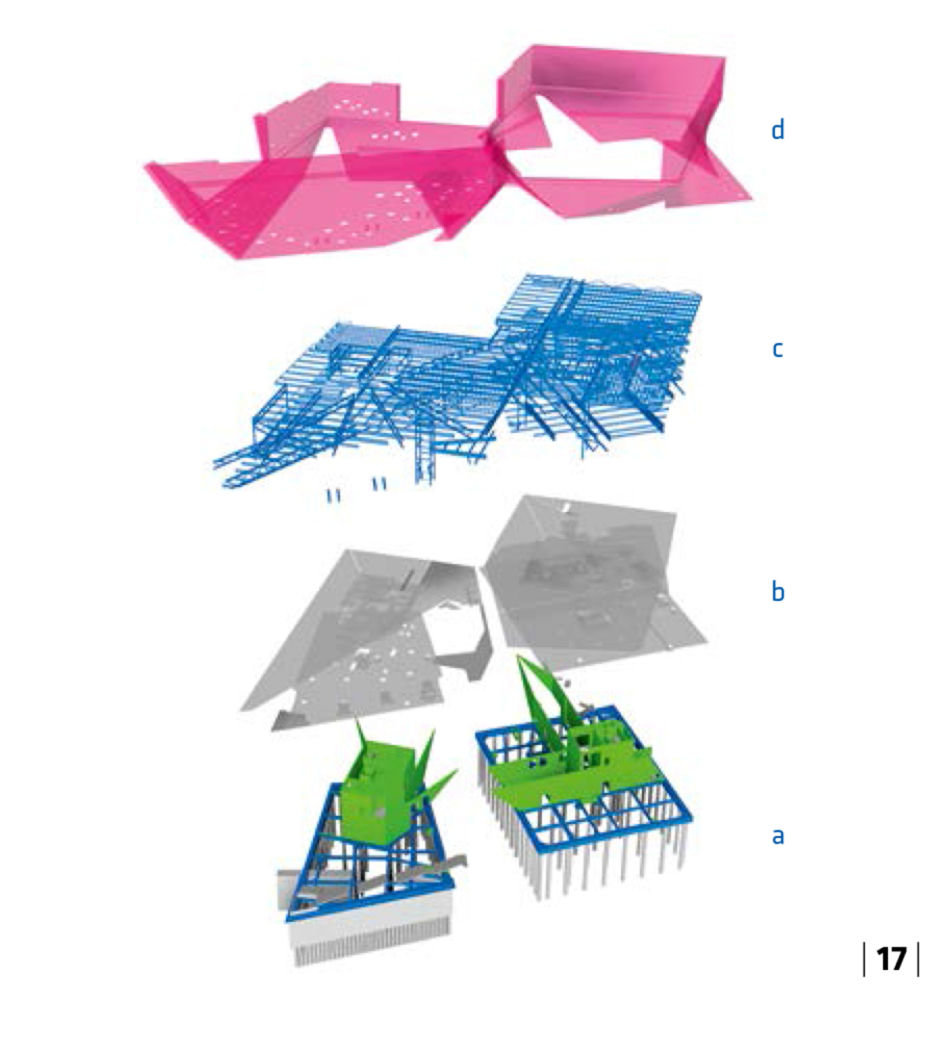

Schemat konstrukcyjny: a) fundamenty i trzony; b) stropy; c) kratownice; d) betonowe ściany zewnętrzne; Rys. Arup

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

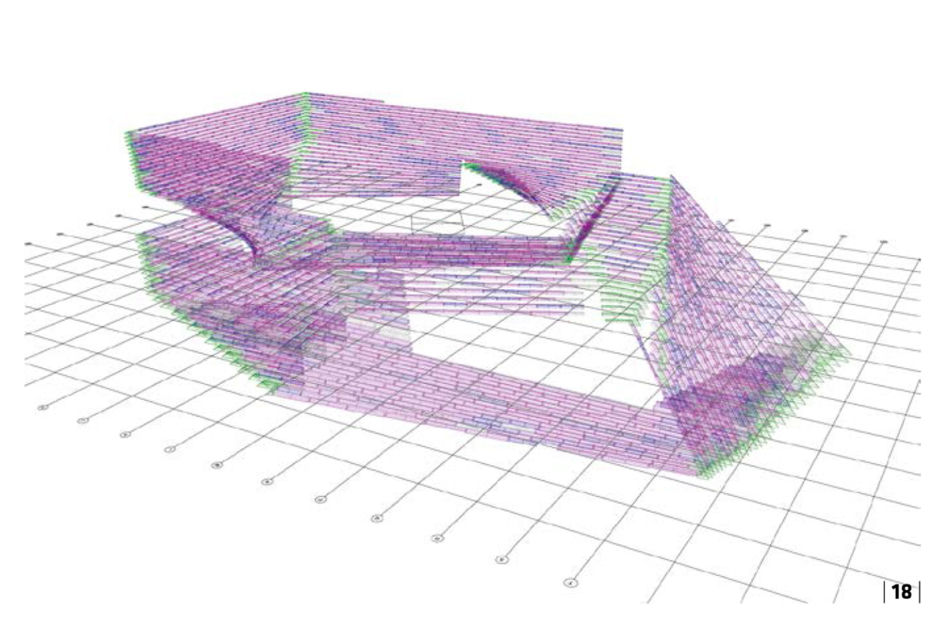

Model parametryczny fasady; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

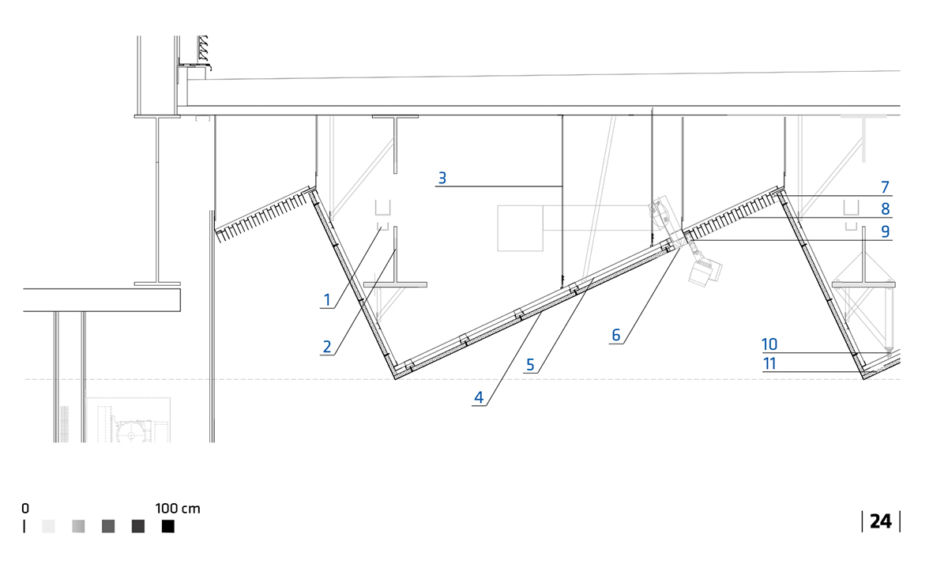

Detal sufitu w galerii. Oznaczenia: 1 – kanał elektryczny; 2 – stalowy profil dachowy; 3 – system sufitu podwieszanego; 4 – akustyczne panele sufitowe; 5 – profile podkonstrukcji sufitu; 6 – klimatyzacja; 7 – listwa oświetlenia LED; 8 – kratka rewizyjna; 9 – szyna oświetleniowa; 10 – element do mocowania dzieł sztuki; 11 – panel rewizyjny do mocowania; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury

Oddział Muzeum Wiktorii i Alberta w Dundee w Szkocji

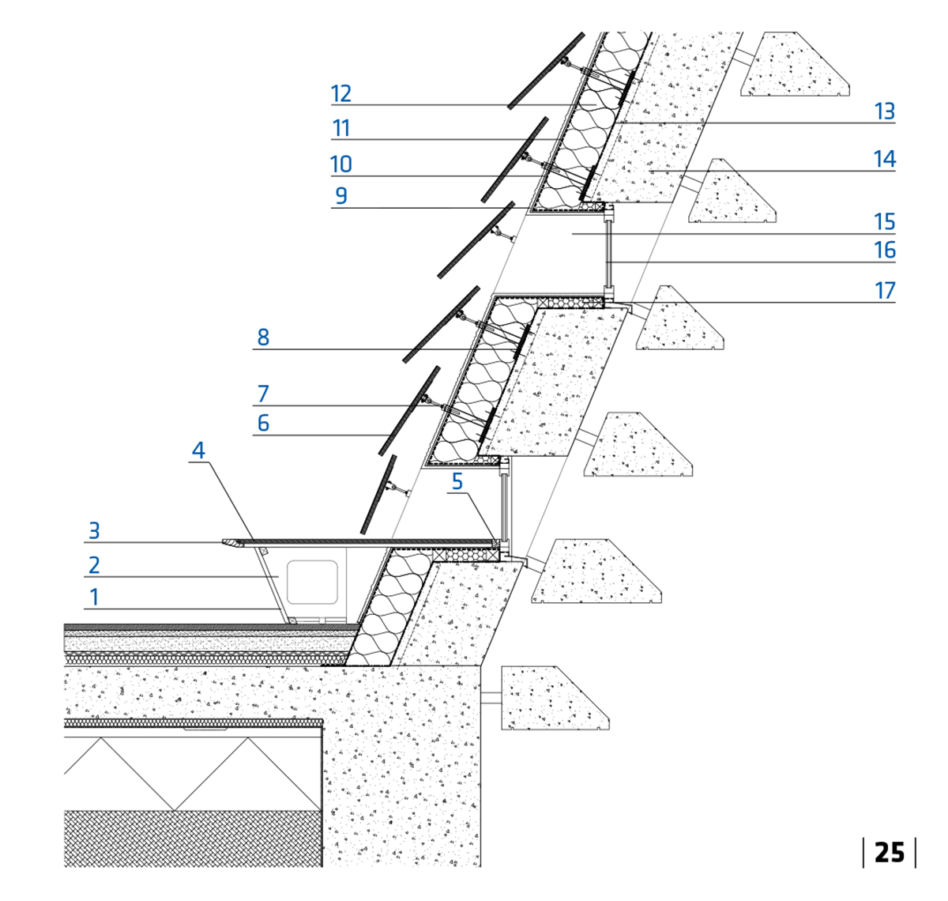

Detal fasady. Oznaczenia: 1 – laminat czarny; 2 – płyta MDF; 3 – profil krawędziowy z litego drewna dębowego; 4 – ławka pokryta dębowym fornirem; 5 – drewniany profil wypełniający; 6 – panel MDF z fornirem; 7 – stalowy profil mocujący; 8 – płytka termoizolacyjna; 9 – warstwa zaprawy cementowej; 10 – siatka ze stali nierdzewnej; 11 – paroizolacja; 12 – izolacja termiczna, zakotwiona mechanicznie do betonowej ściany; 13 – płynna membrana – hydroizolacja; 14 – warstwa betonu zbrojonego; 15 – warstwa wyrównującej zaprawy cementowej; 16 – okno; 17 – izolacja; Rys. V&A Dundee

więcej...

foto: Archiwum Architektury
