Pawilon edukacyjny na warszawskim Golędzinowie

Montaż izolacji przeciwilgociowej; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

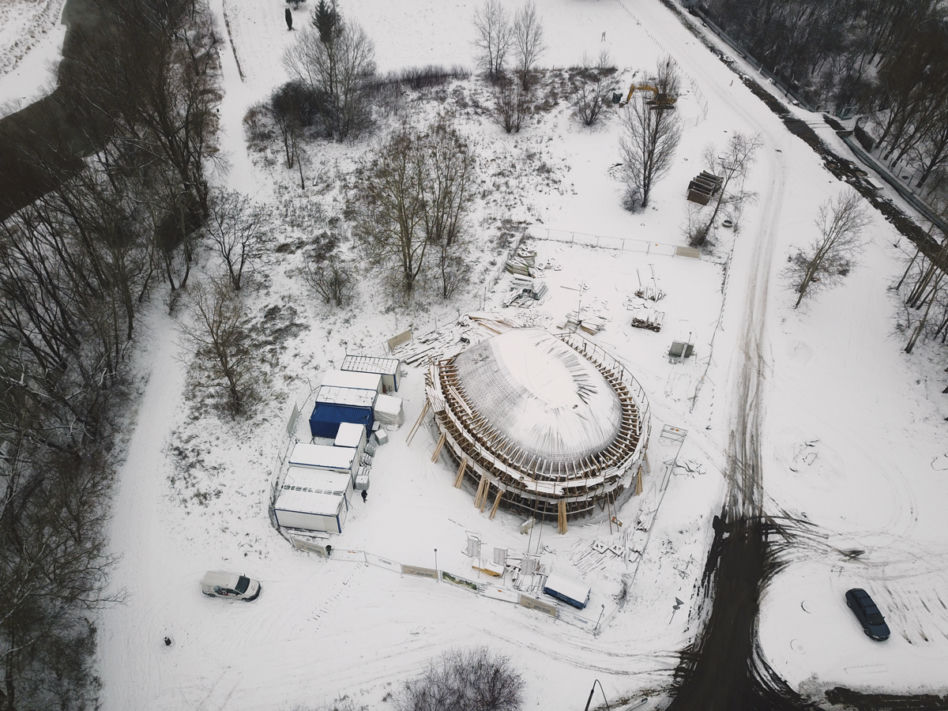

Widok od strony południowej – stan na styczeń 2019; Fot. Łukasz Wyszkowski

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

Widok od strony pawilonu w kierunku południowym – obiekt zlokalizowano na osiedlu Golędzinów na Pradze-Północ w Warszawie; Fot. Łukasz Wyszkowski

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

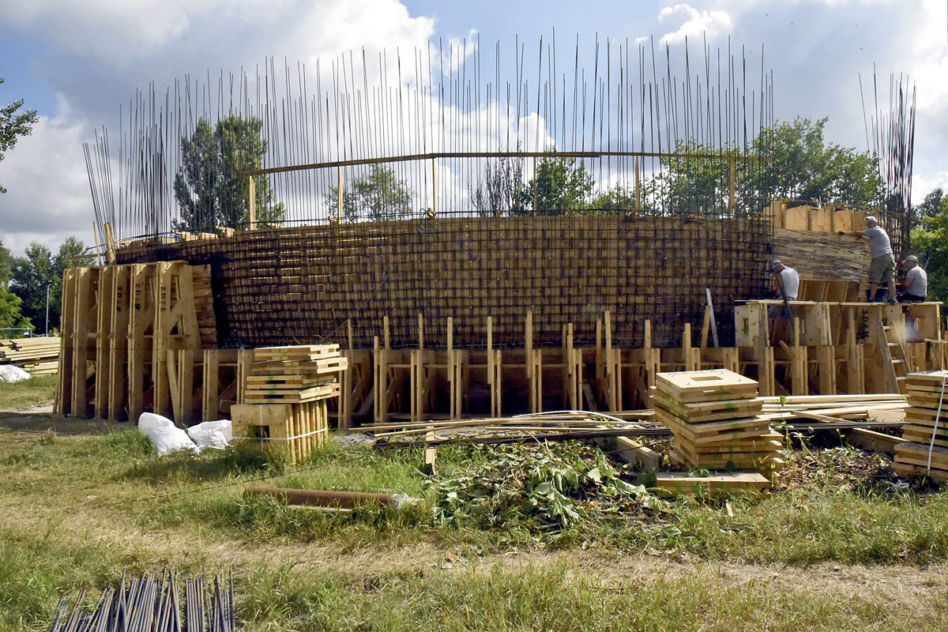

Zbrojenie powłoki wewnętrznej; Fot. Łukasz Wyszkowski

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

Od strony północno-zachodniej zaplanowano przeszklenie. Witryna podparta jest na dwóch słupach stalowych spiętych poziomym ryglem; Fot. Łukasz Wyszkowski

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

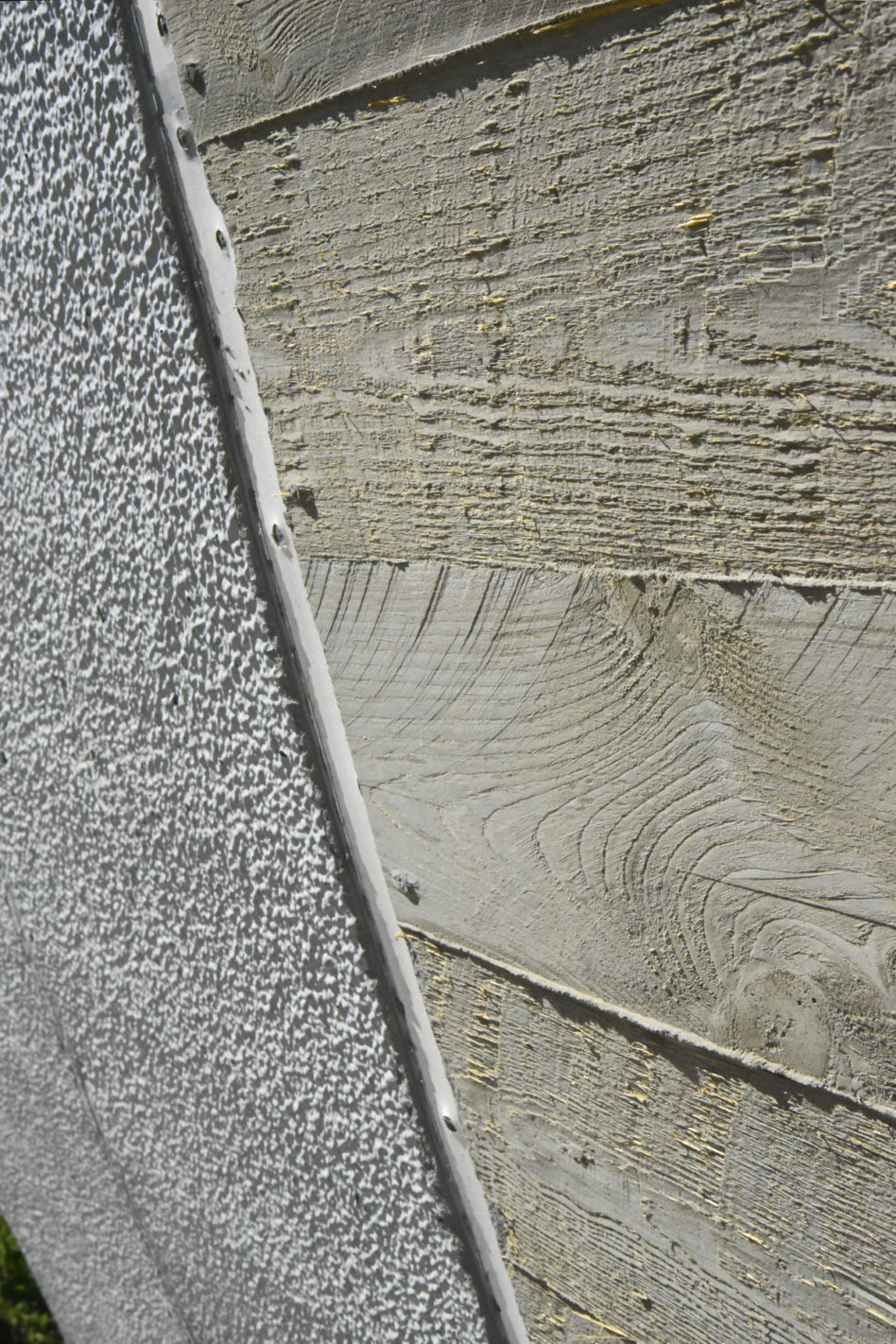

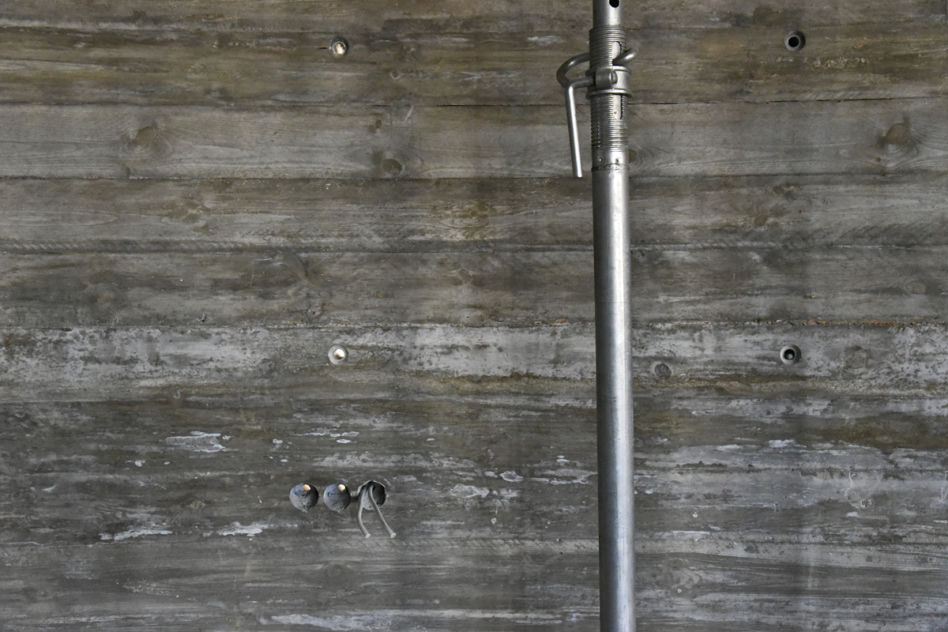

Betonowa faktura z odciśniętym wzorem desek; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

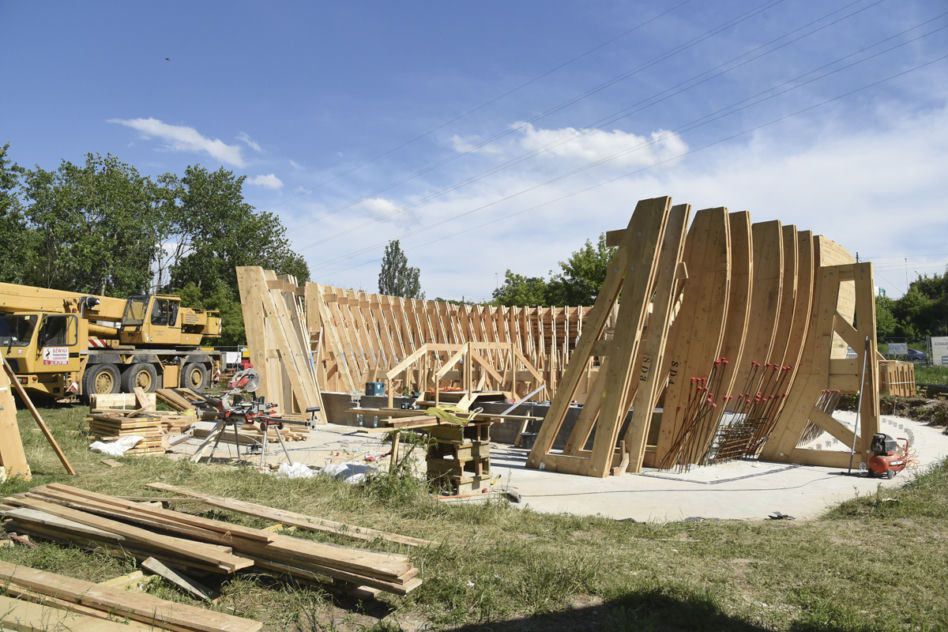

Model cyfrowy był podstawą wyznaczenia geometrii drewnianych wręg konstrukcyjnych szalunków; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

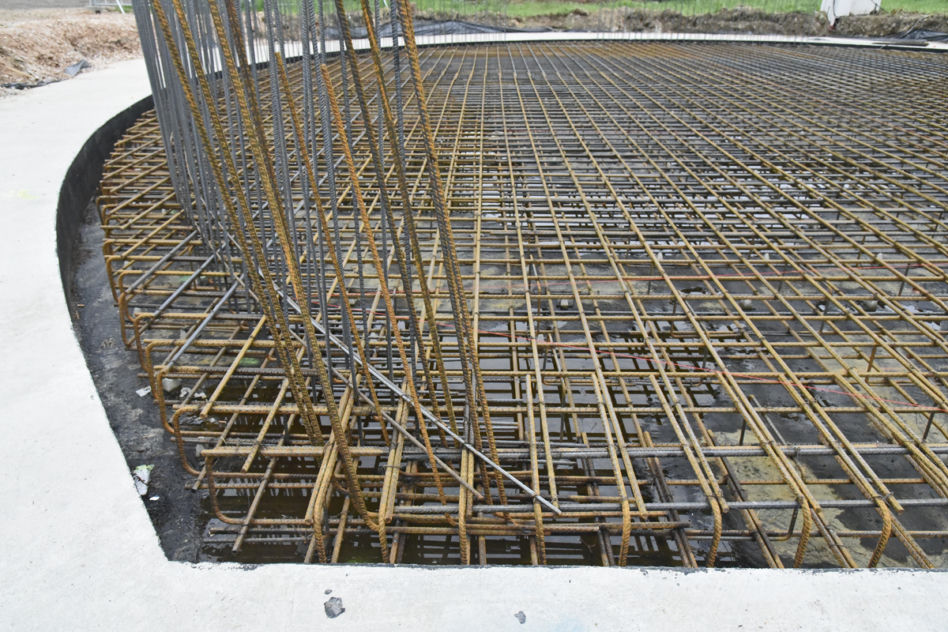

Zbrojenie płyty fundamentowej; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

Obiekt zaprojektowano w konstrukcji żelbetowej, monolitycznej w linii przeszklenia z elementami stalowymi; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

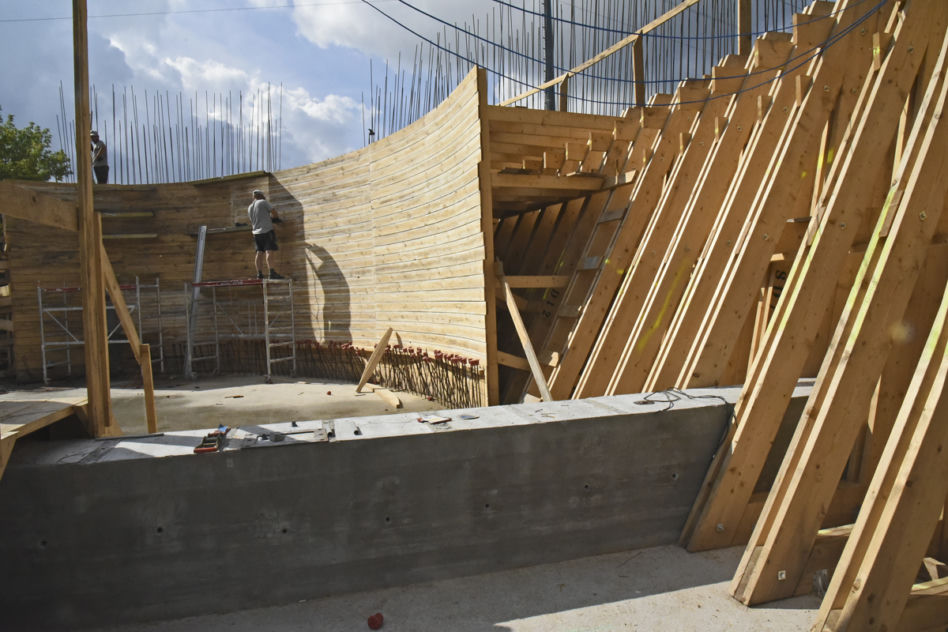

Deskowy szalunek – każda deska była osobno dopasowana do projektowanej geometrii; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

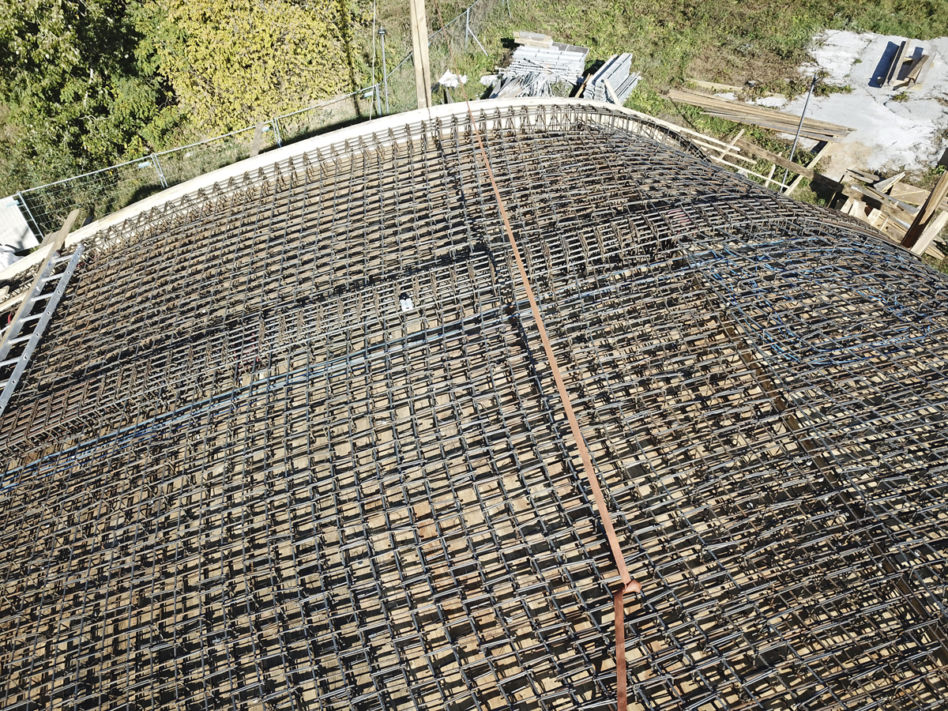

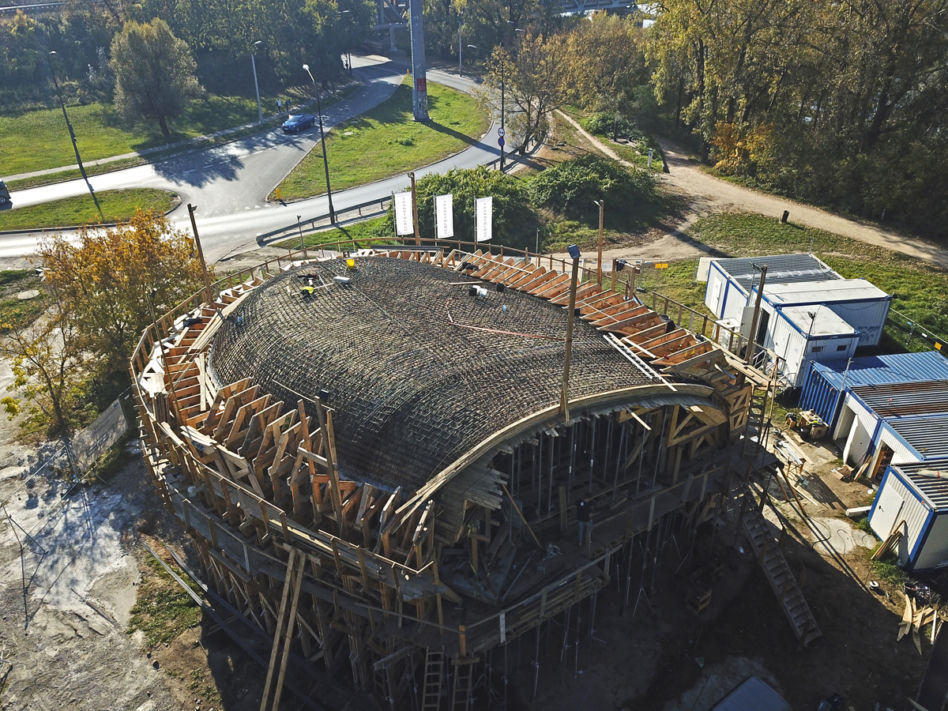

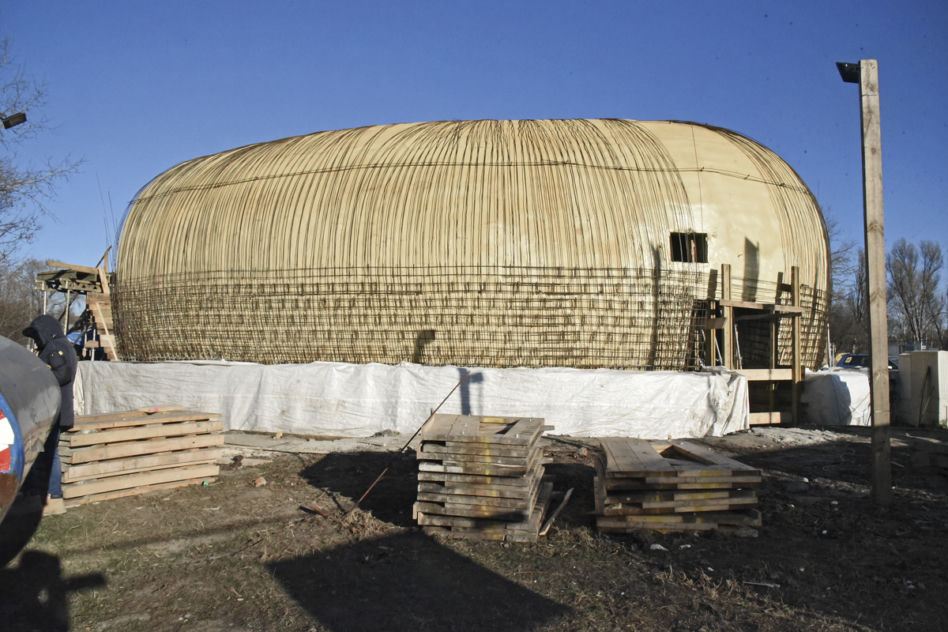

Zbrojenie przekrycia; Fot. Łukasz Wyszkowski

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

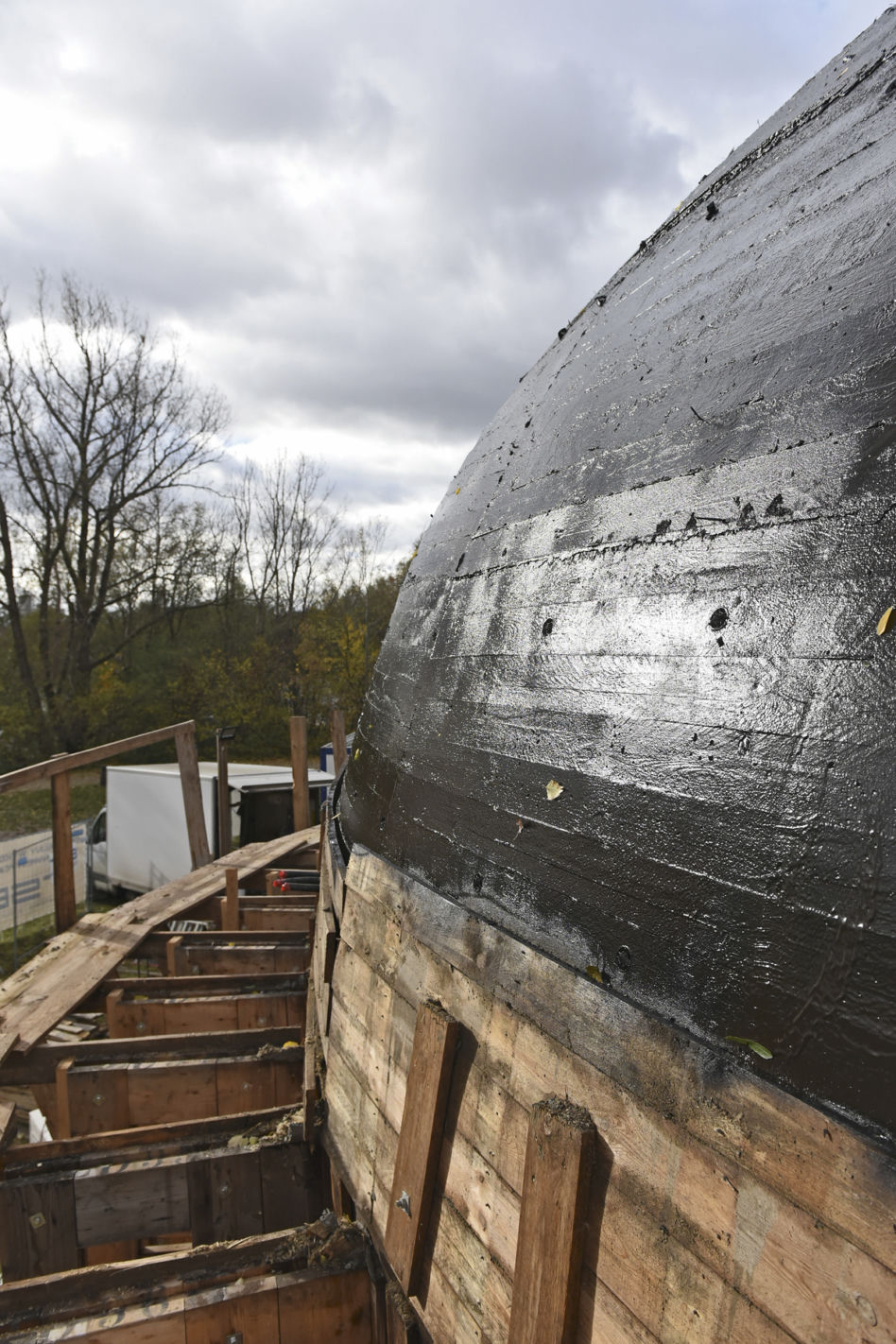

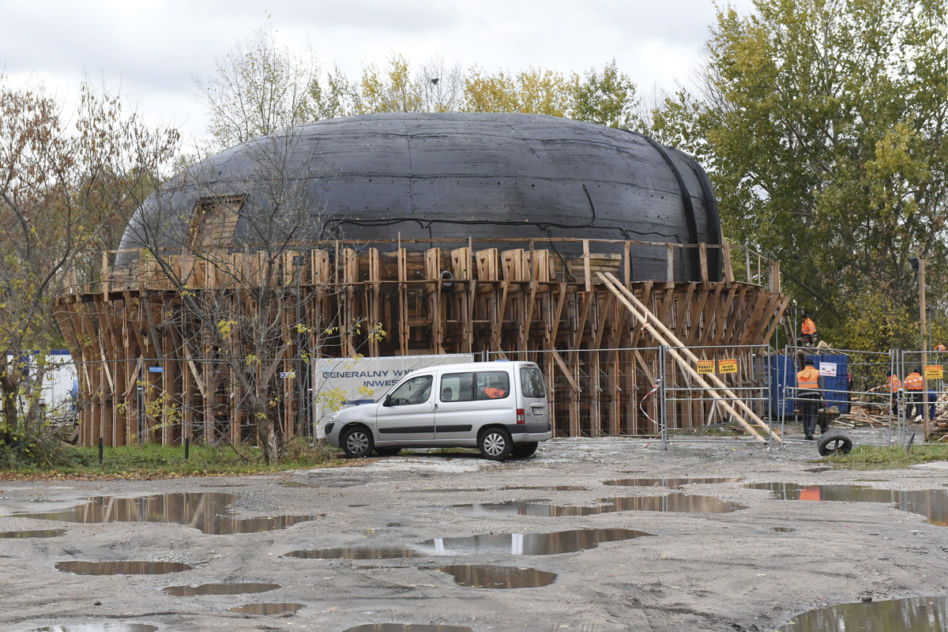

Termoizolacja na powłoce bitumicznej; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

Mock-up betonowej ściany; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

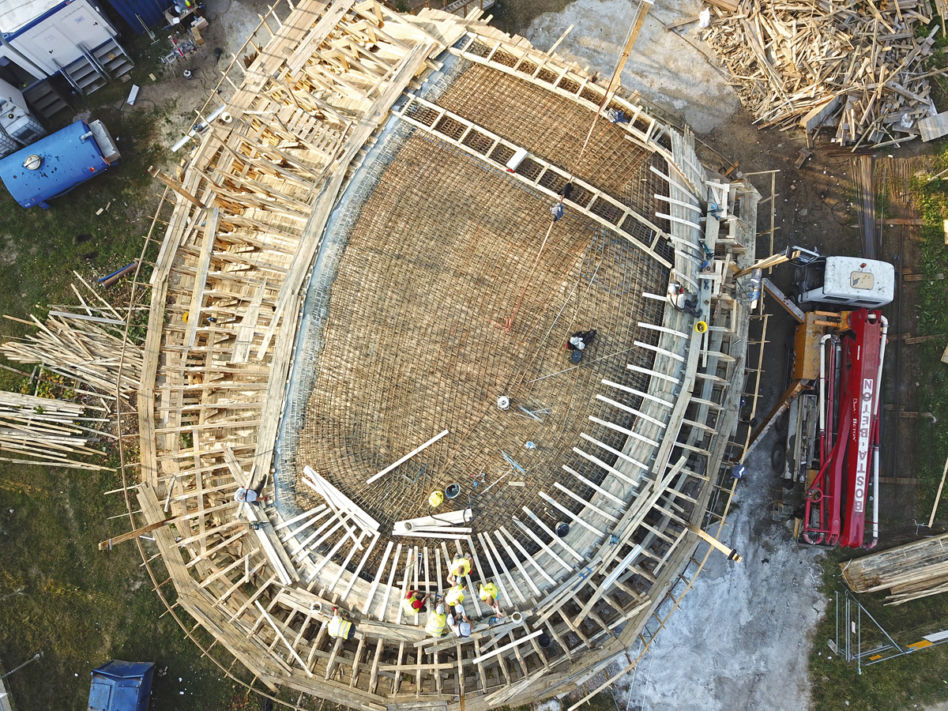

Szalunki wewnętrzne; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

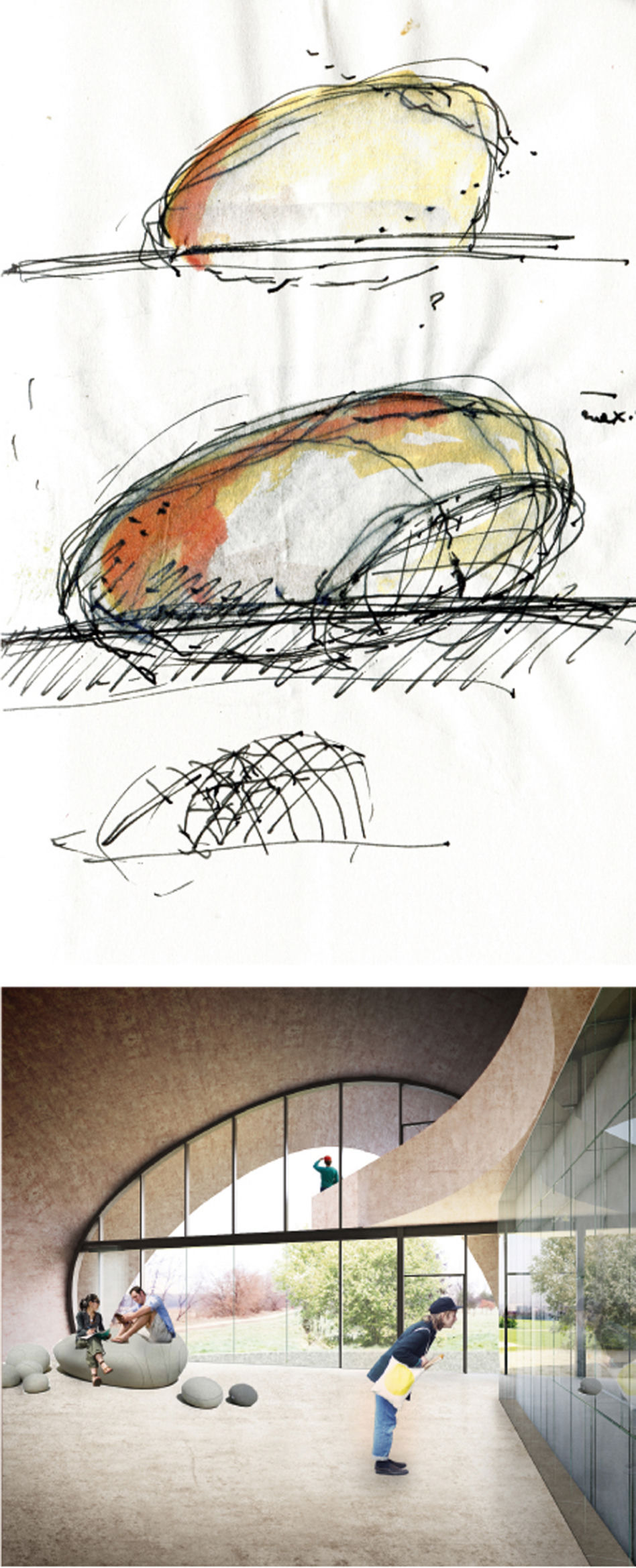

Szkice koncepcyjne i wizualizacja; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

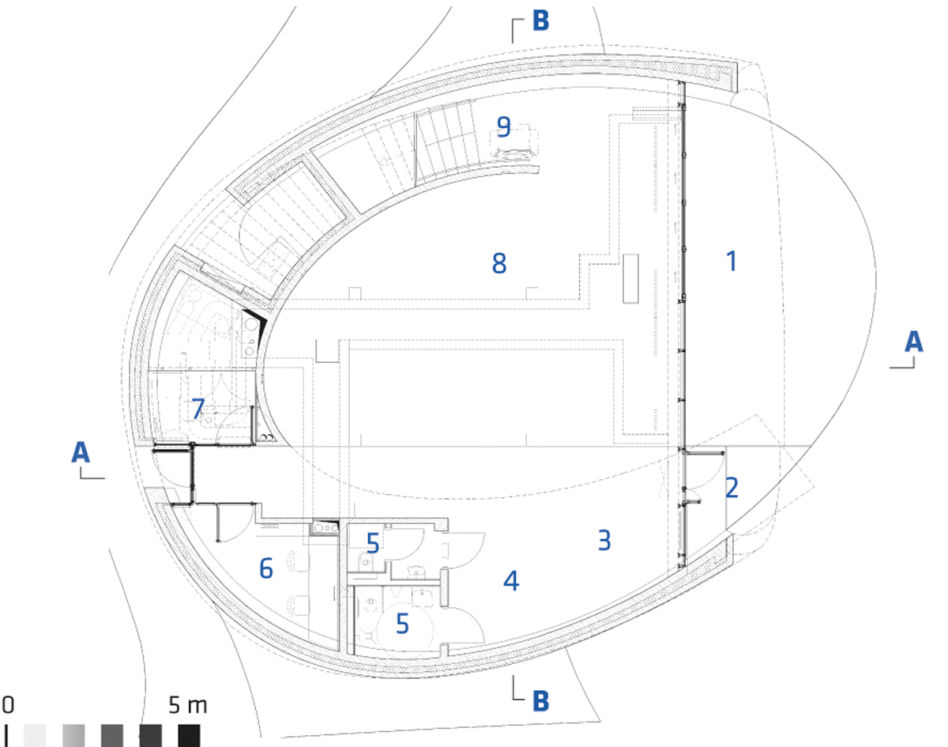

Rzut parteru. Oznaczenia: 1 – plac; 2 – wejście; 3 – hol; 4 – szatnia; 5 – toaleta; 6 – biuro; 7 – pomieszczenie ochrony; 8 – sala wielofunkcyjna; 9 – wejście na antresolę; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

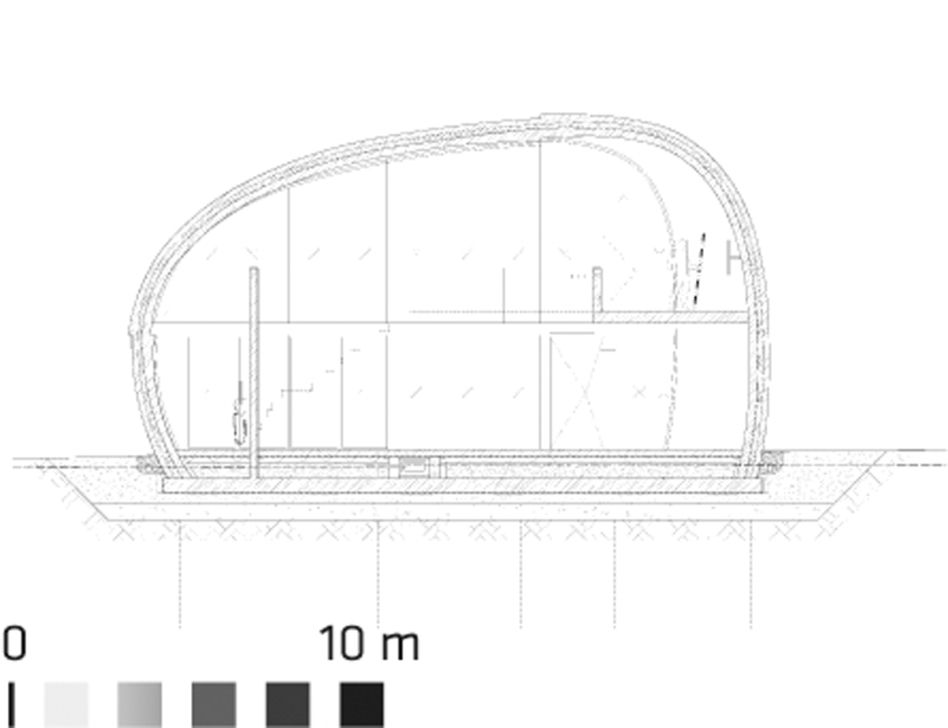

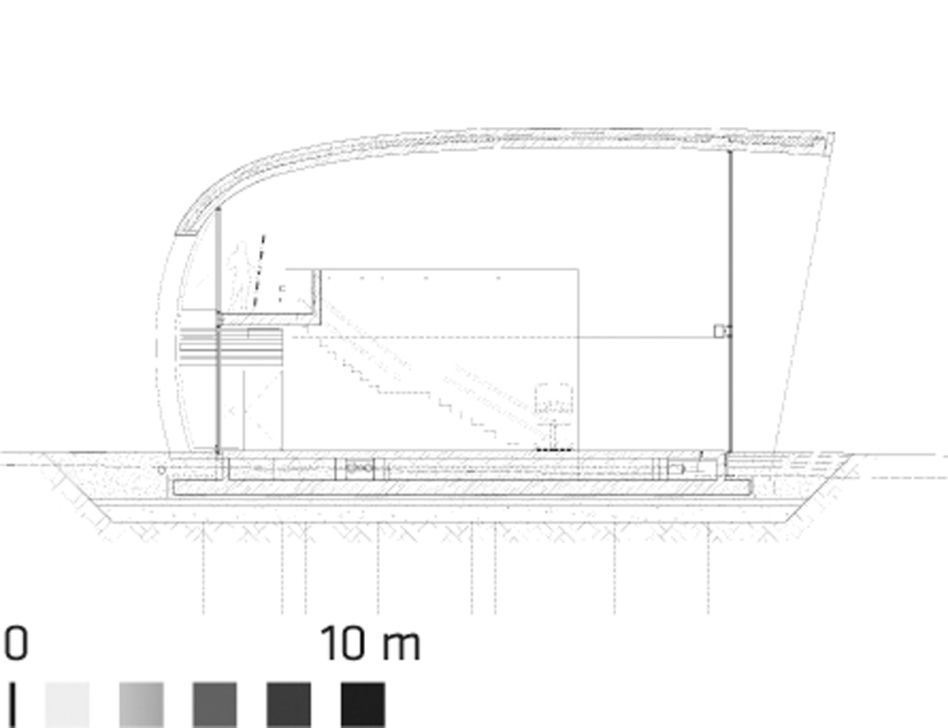

Przekrój A-A; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

Przekrój B-B; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

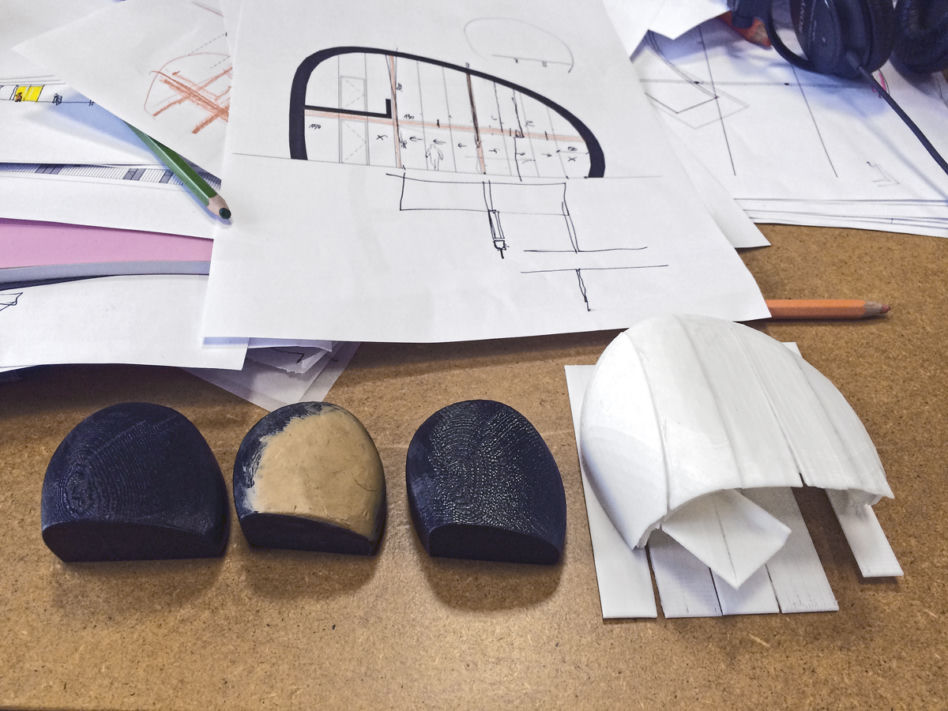

Makiety drukowane na drukarce 3d; Fot. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

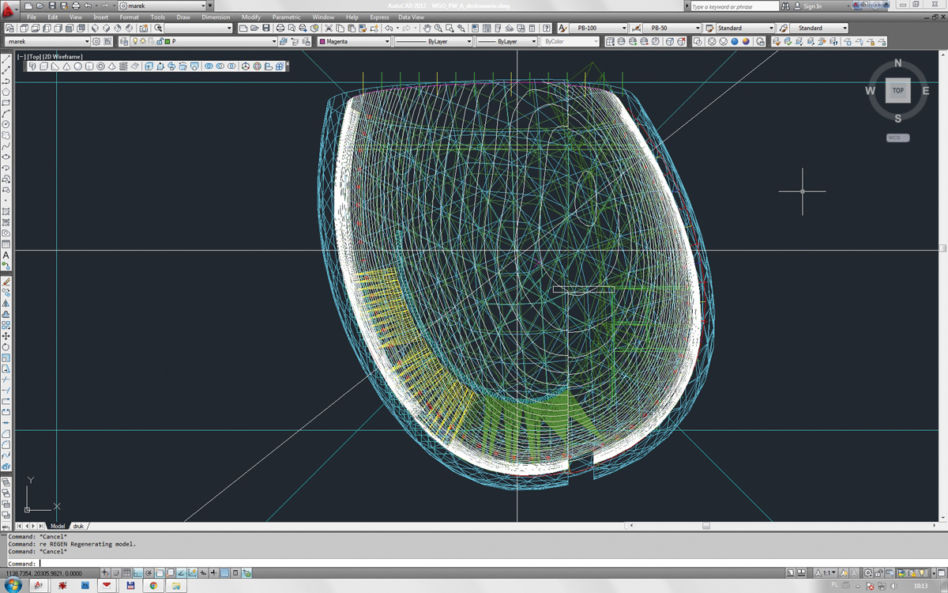

Elementem wyjściowym w tworzeniu modelu cyfrowego była geosfera; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

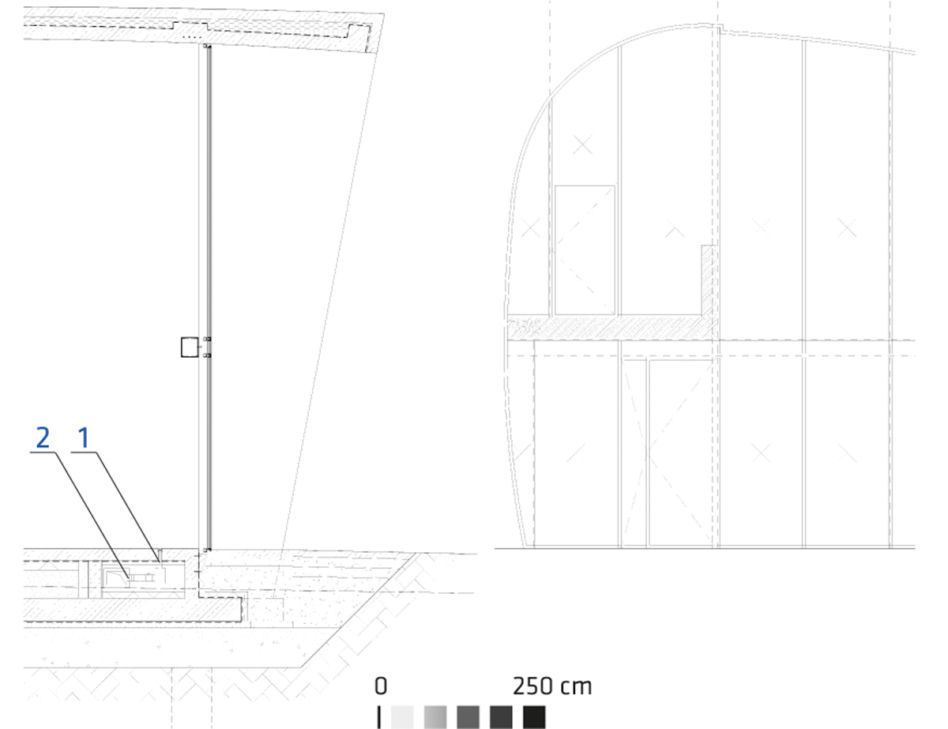

Detal przekroju. Oznaczenia: 1 – nawiewnik szczelinowy; 2 – kanał wentylacyjny, przekrycie na deskowaniu traconym z blachy; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń

Pawilon edukacyjny na warszawskim Golędzinowie

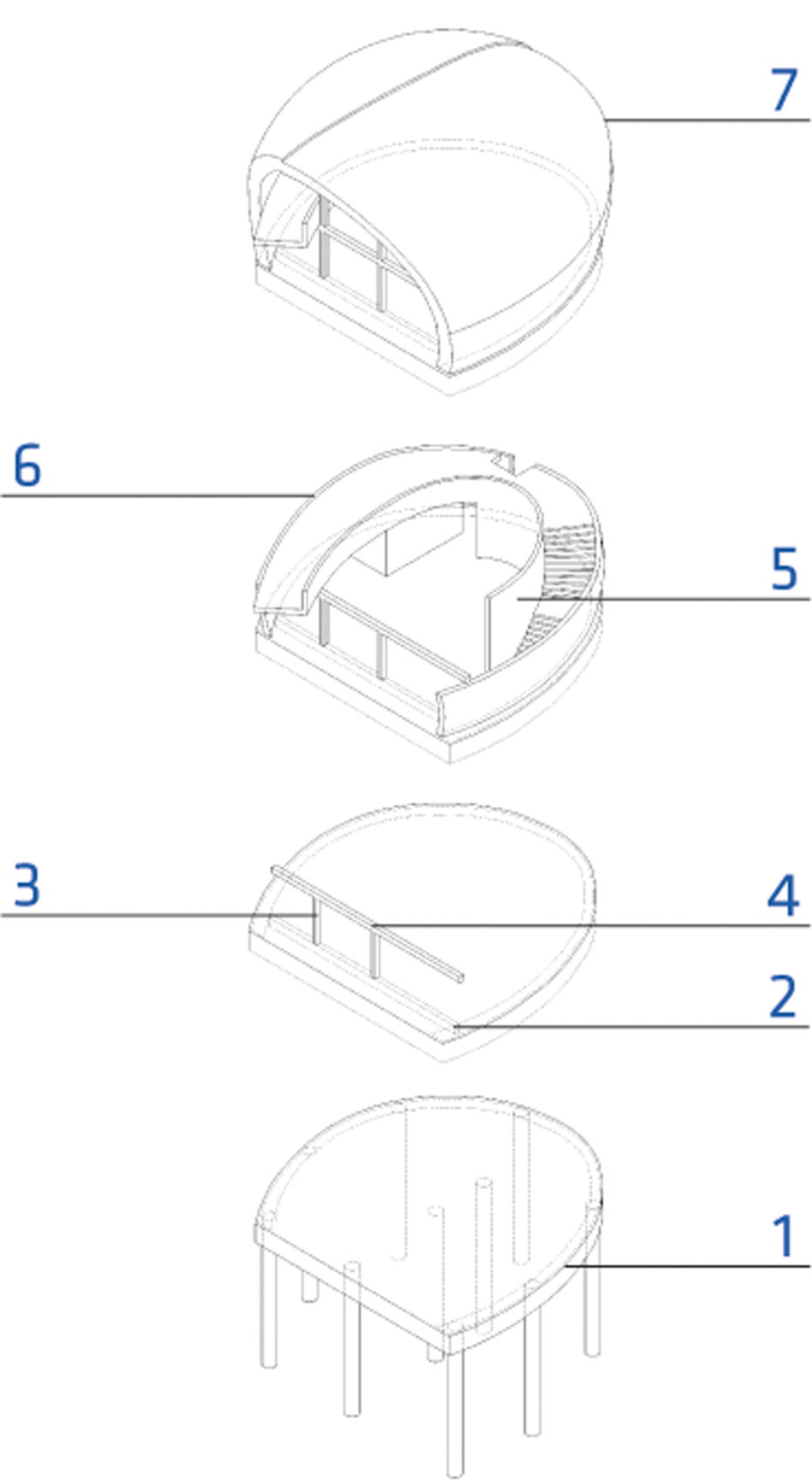

Schemat konstrukcyjny. Oznaczenia: 1 – płyta fundamentowa; 2 – podwalina fasady; 3 – słupy stalowe; 4 – belka stalowa; 5 – ściana wewnętrzna; 6 – antresola; 7 – przekrycie – warstwa zewnętrzna, termoizolacja, bitumiczna masa uszczelniająca, warstwa wewnętrzna; Il. EM4. Pracownia Architektury. Brataniec

Autor: Archiwum serwisu

Rozwiń
