Pawilon ZODIAK w Warszawie

Wizualizacja; Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Pawilon Zodiak autorstwa Jana Bogusławskiego i Bohdana Gniewiewskiego w 1969 roku – widok od strony placu; Fot. Rutkowska Grażyna/Narodowe Archiwum Cyfrowe (NAC)

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

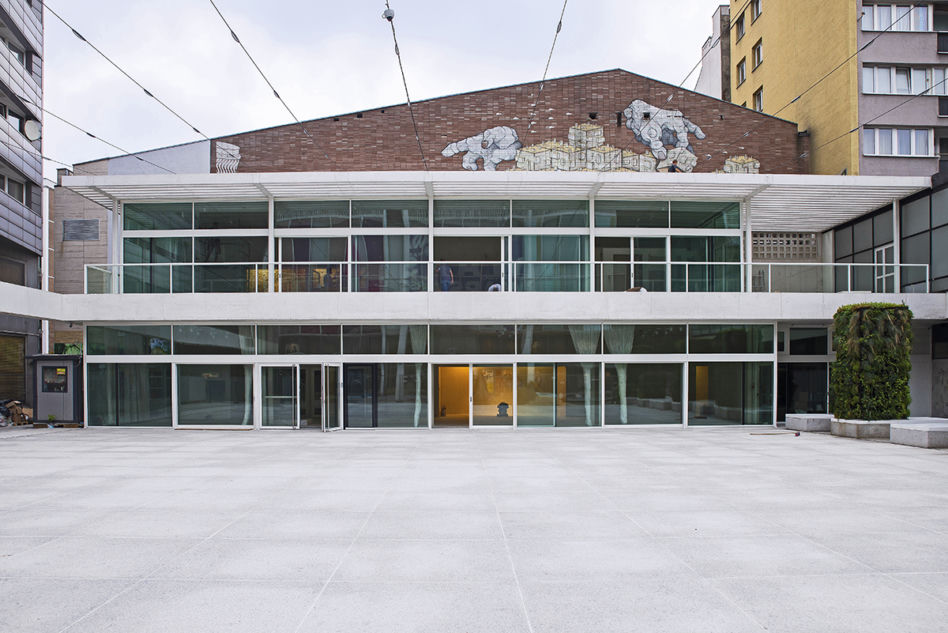

Widok od strony placu (stan z września 2018 roku); Fot. Ewelina Lach/Urząd m.st. Warszawa

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Montaż mozaiki w nowym pawilonie – projekt autorstwa Magdaleny Łapińskiej-Rozenbaum wykonany jest ze stłuczki szklanej częściowo odzyskanej z dawnego pawilonu; Fot. Magdalena Łapińska

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

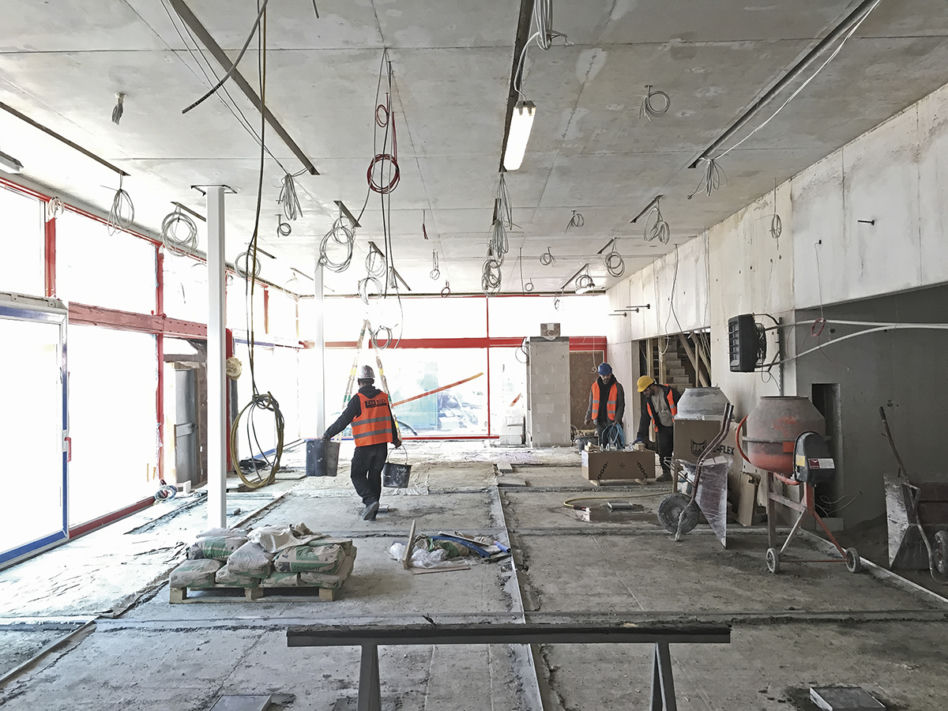

Sufit nad parterem został zaprojektowany jako gładki, z jak najmniejszą liczbą urządzeń; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

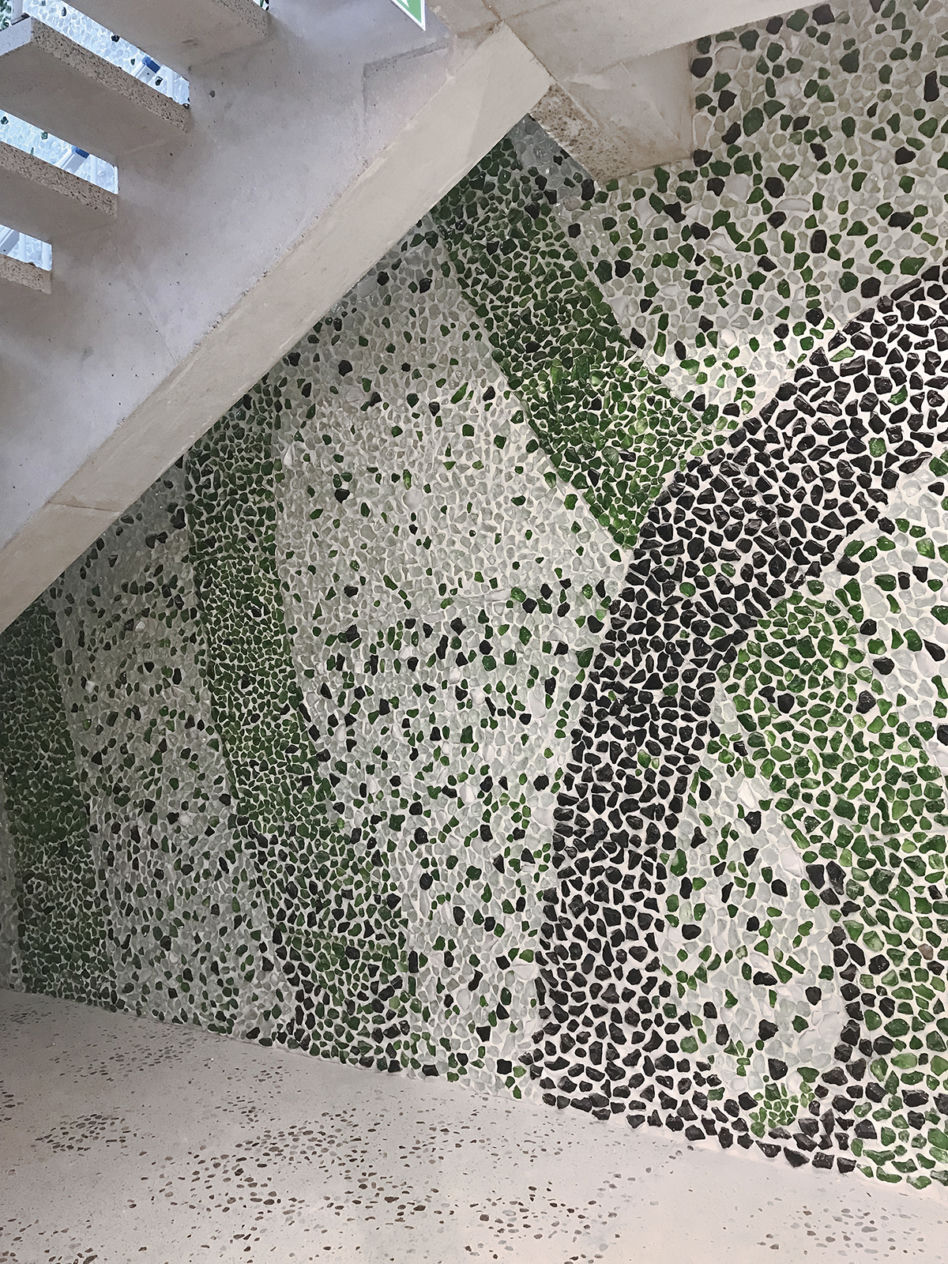

Mozaika na klatce schodowej nawiązująca do tej z lat 60.; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

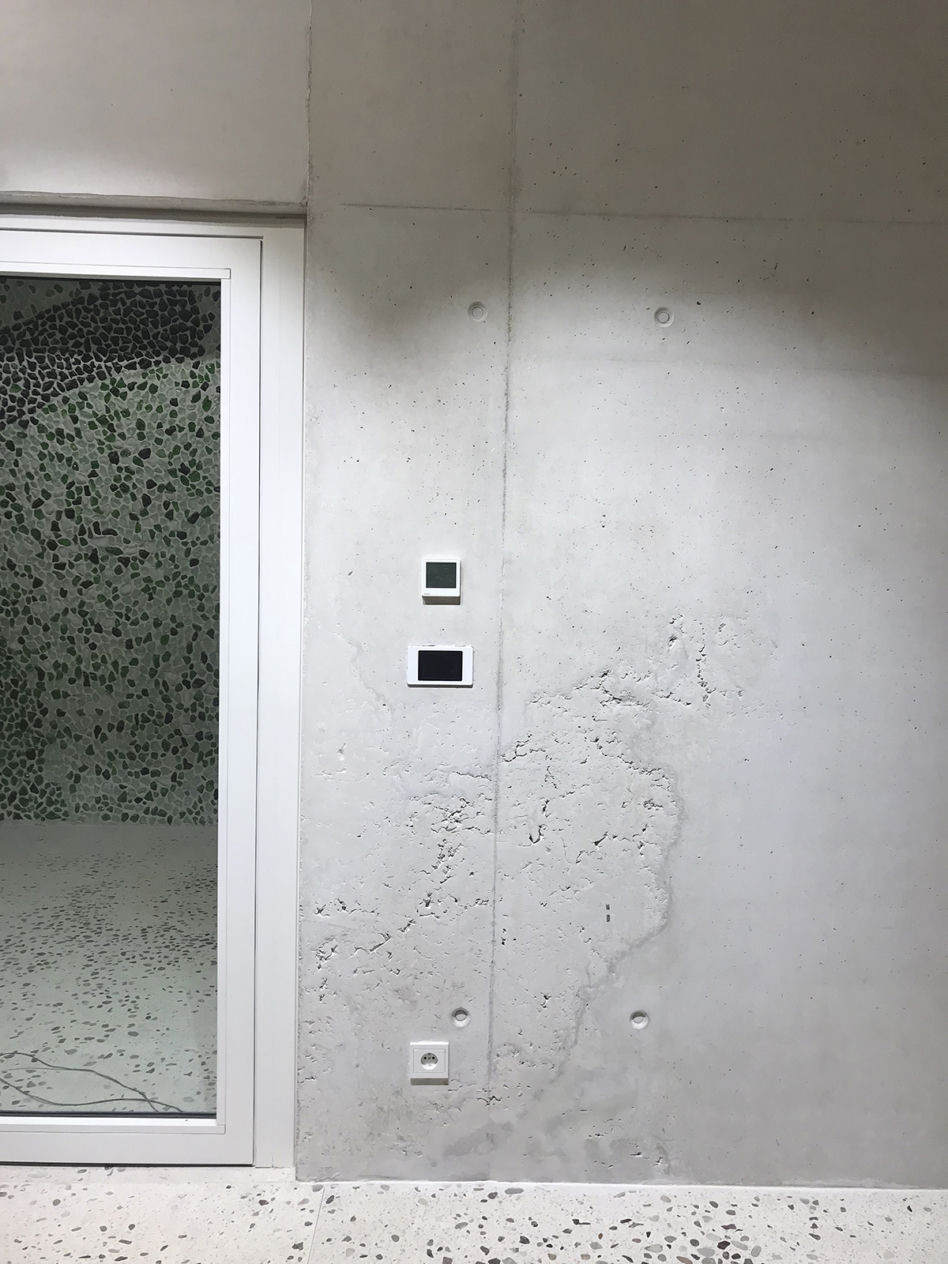

Aby uzyskać autentyczność ścian z betonu architektonicznego pozostawiono niektóre niedoskonałości; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Charakterystyczna pergola stanowiąca zadaszenie kawiarni na dachu pawilonu, nawiązująca do tej oryginalnej; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

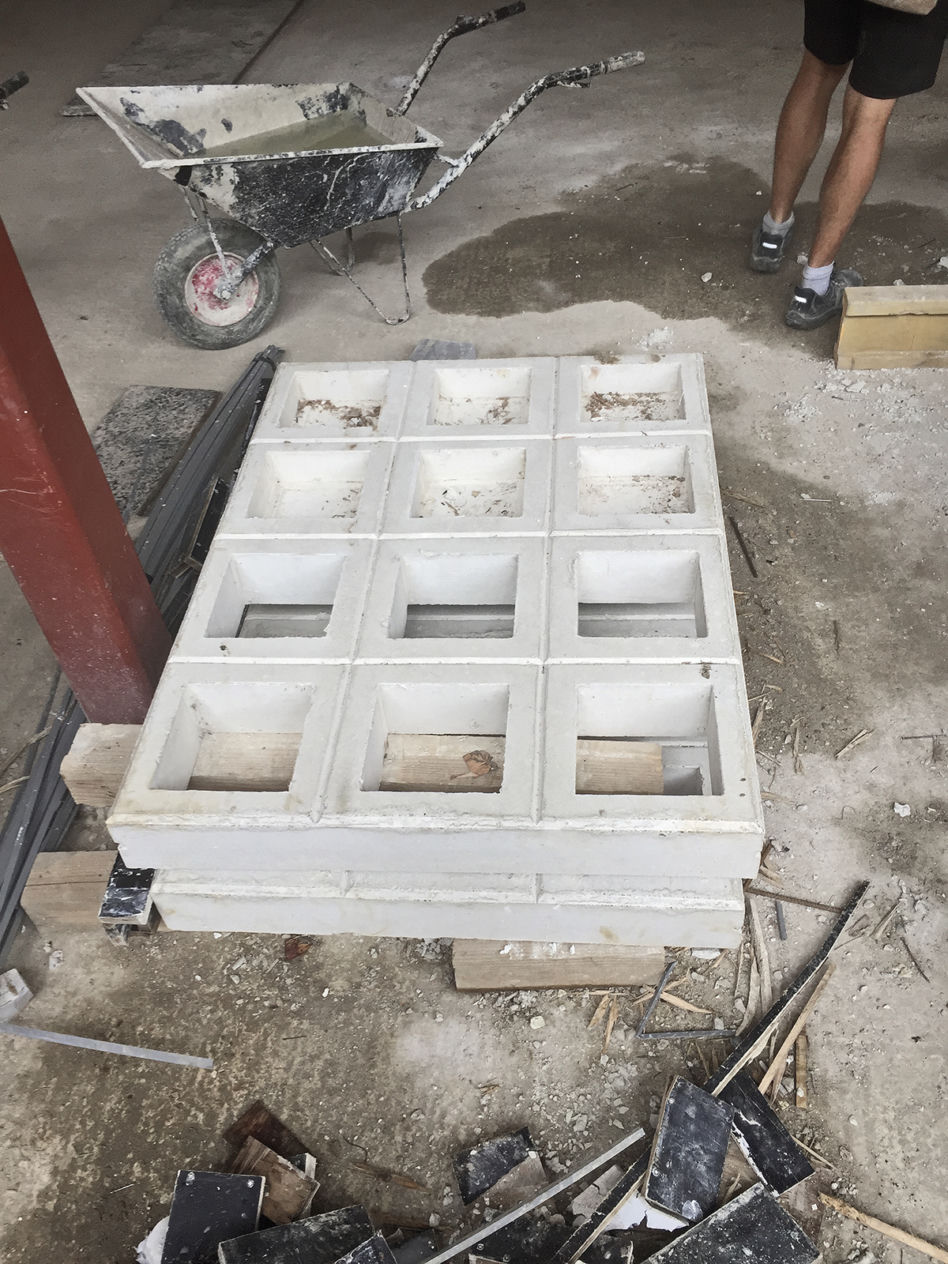

Gotowe betonowe elementy prefabrykowane tzw. gofry; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

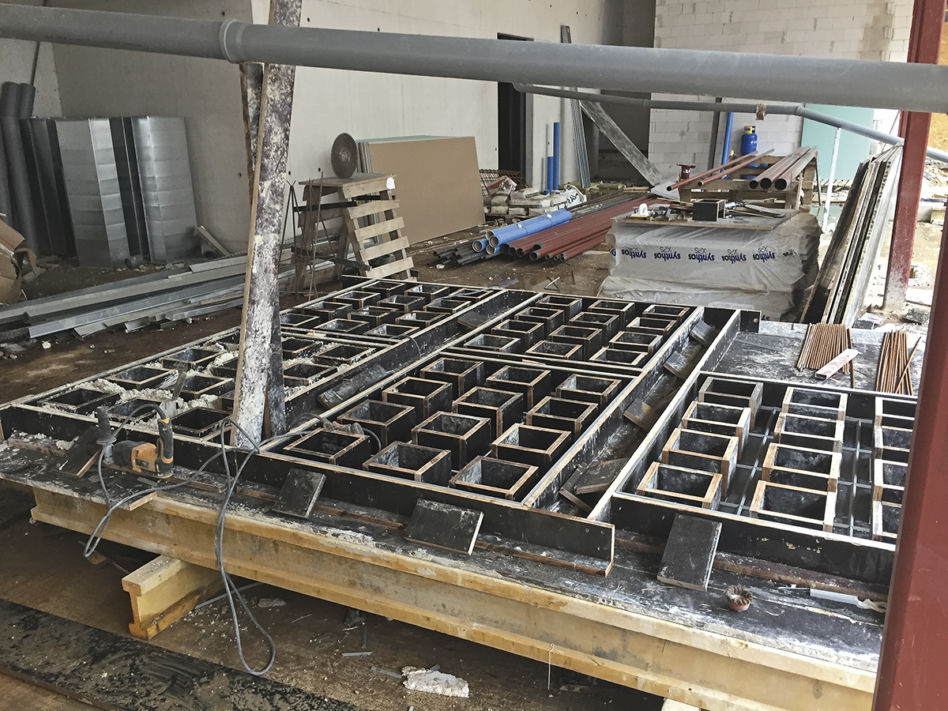

Szalunki do wylewania ażurowych elementów elewacyjnych; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Pergola nad parterem; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Na elewacji zastosowano 3-szybowe zestawy szklane w profilach w kształcie litery T z dospawaną sztabą stalową; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

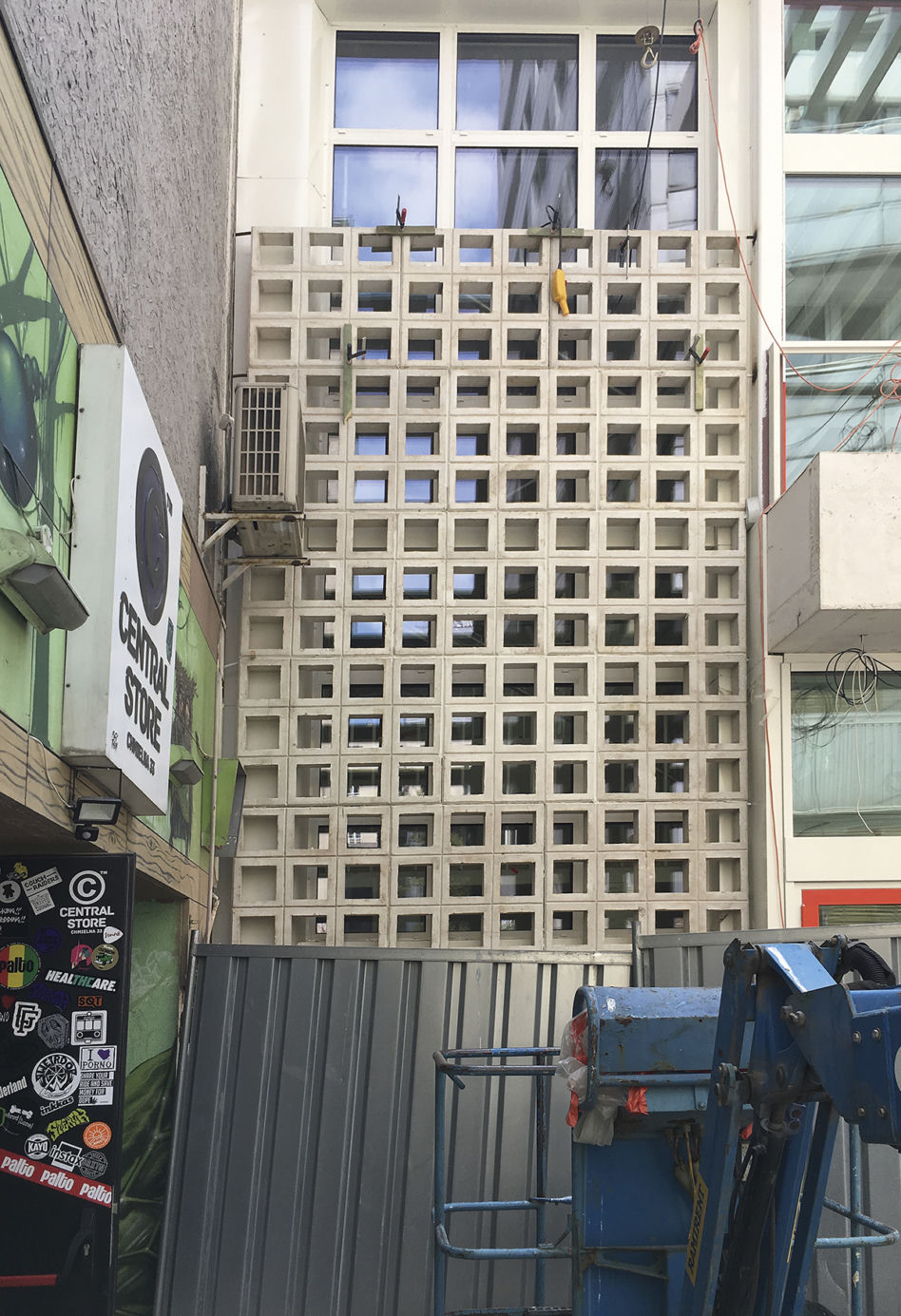

Ażurowe prefabrykaty zastosowano m.in. do przesłonięcia przeszkleń; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

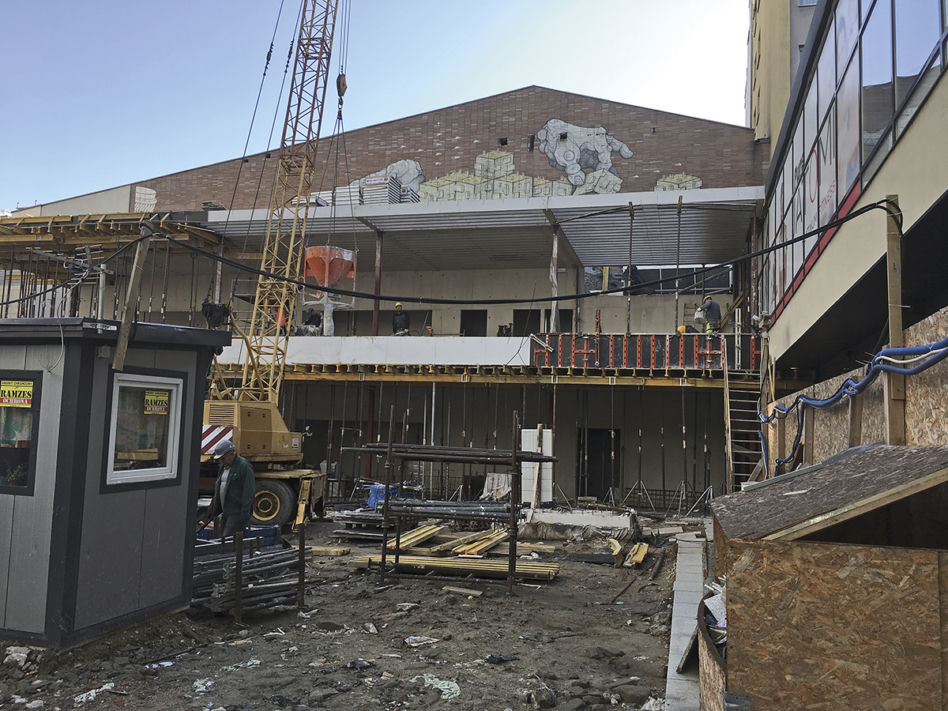

Wylewanie płyty stropowej; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

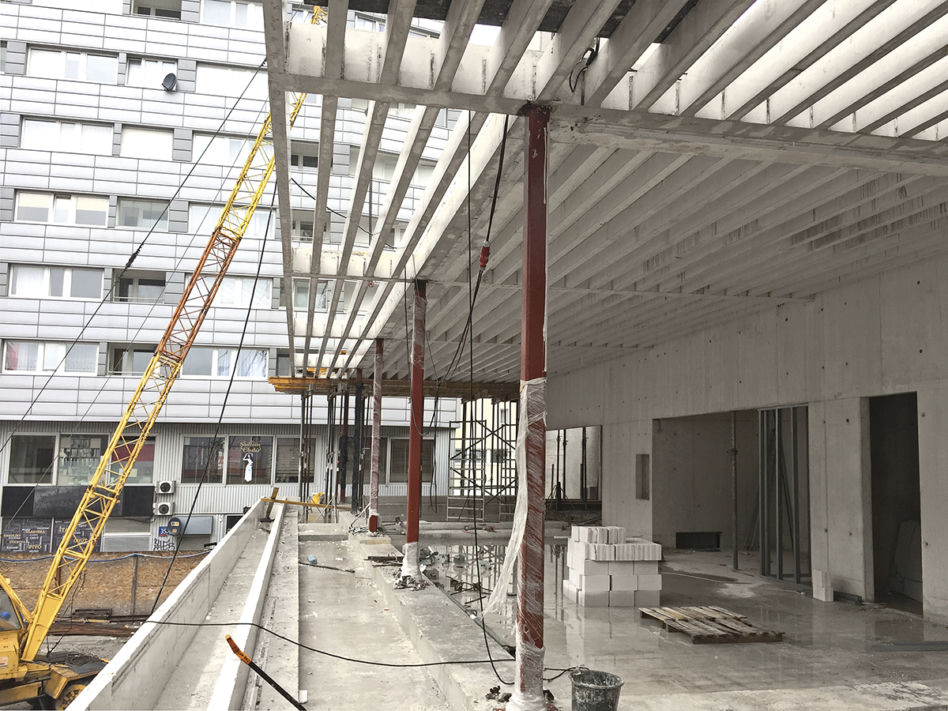

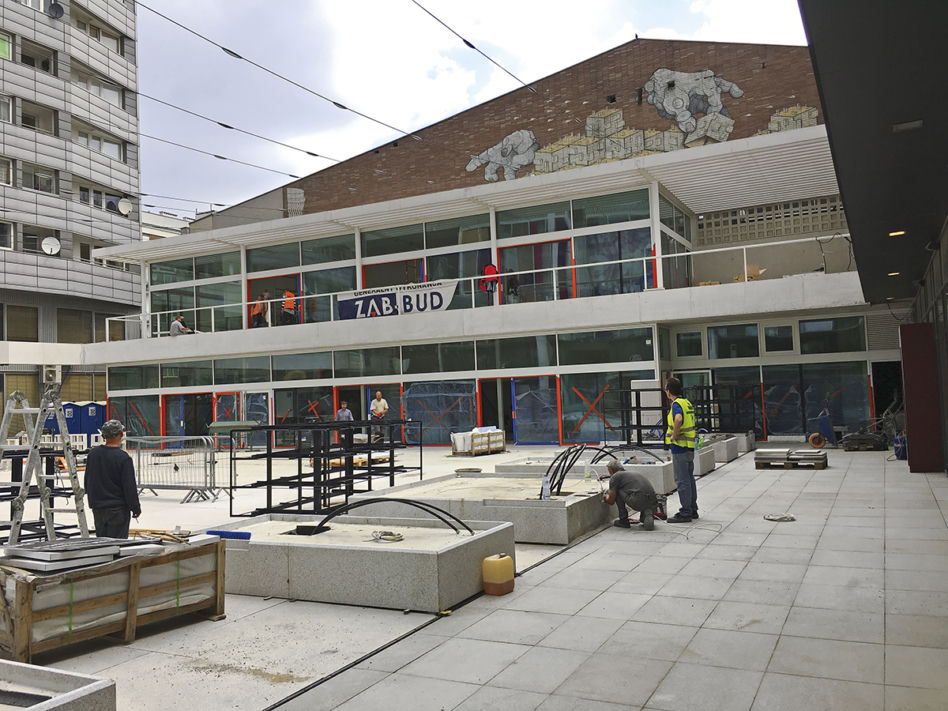

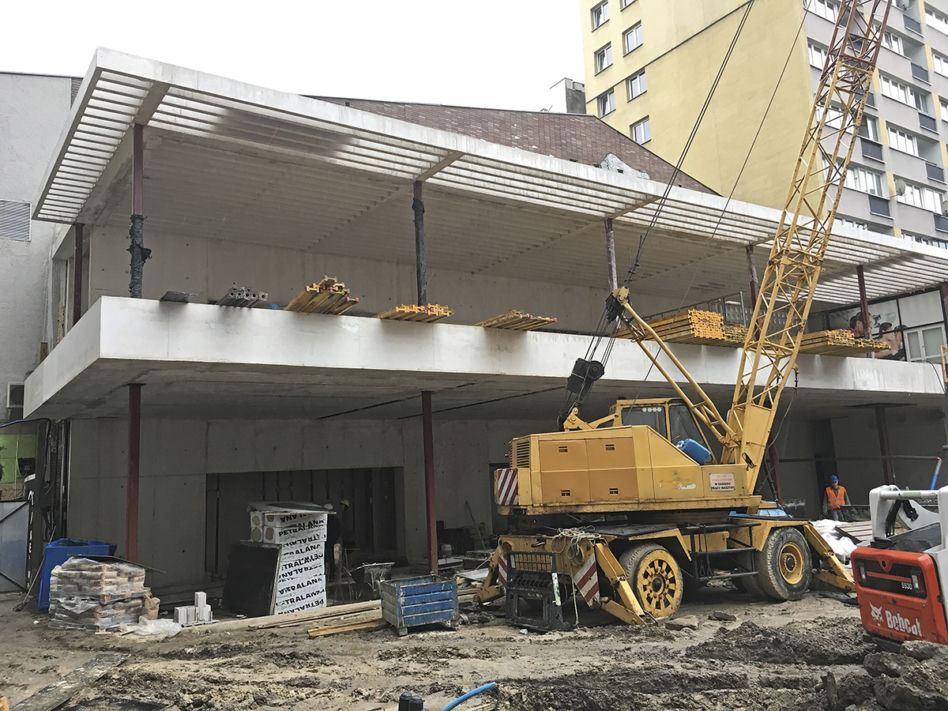

Istniejący parterowy pawilon powiększono o jedną kondygnację; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

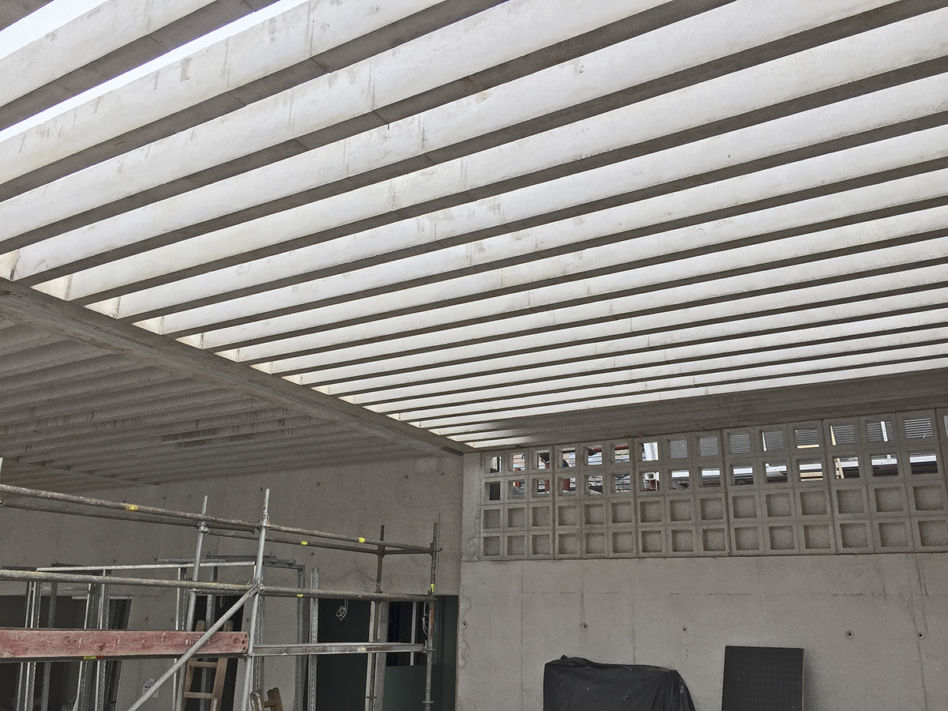

Architektom zależało na pozostawieniu pergoli, przechodzącej w strop żebrowy do wewnątrz dlatego zrezygnowali z umieszczenia większości instalacji w suficie podwieszanym; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

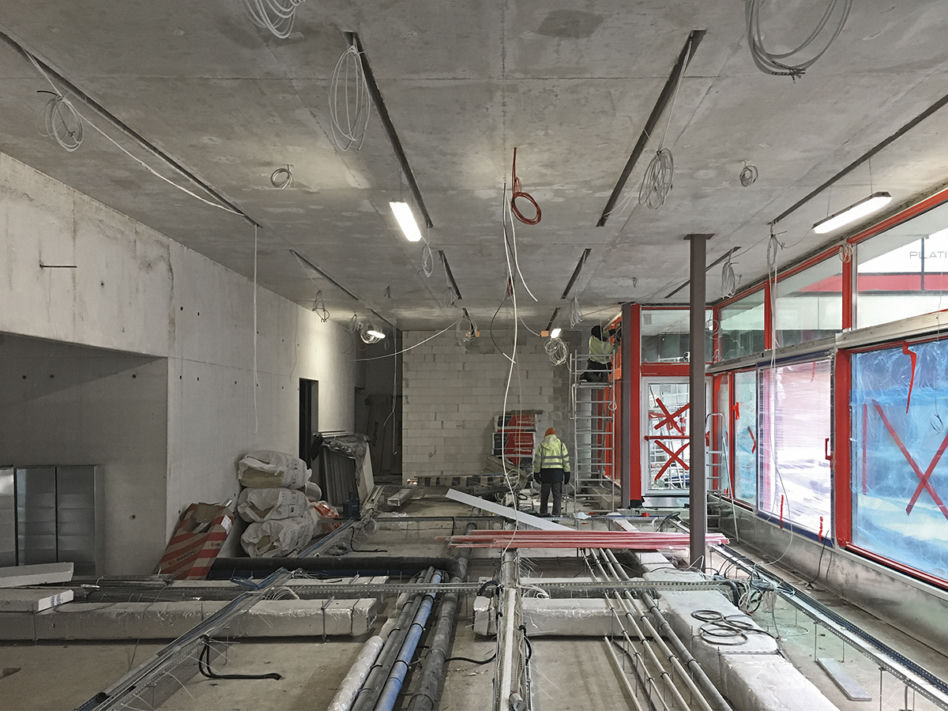

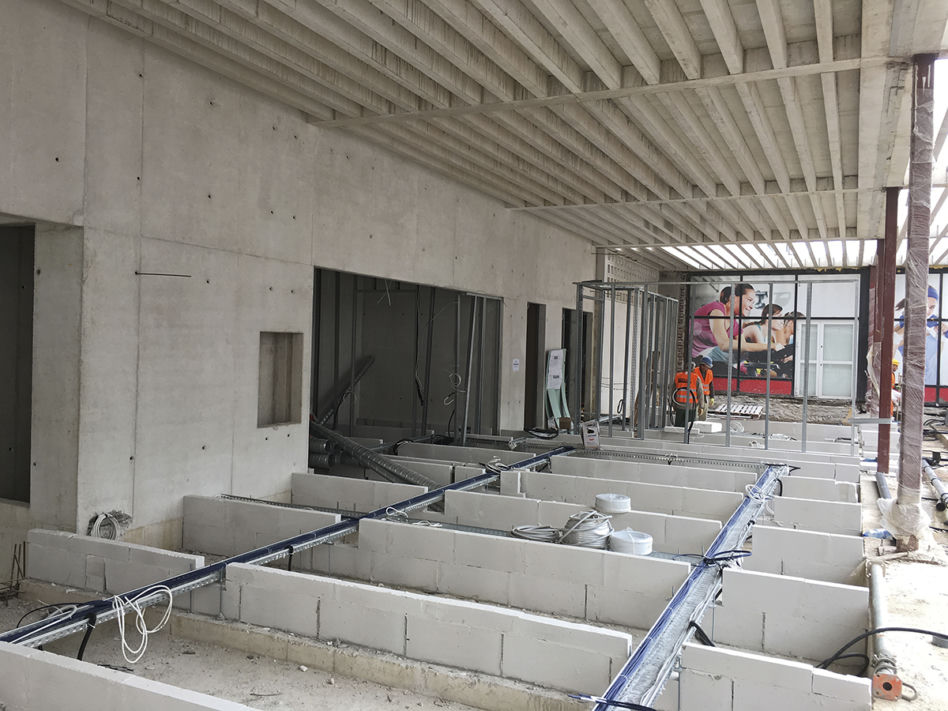

Montaż kanałów wentylacyjnych i fancoili w podłodze podniesionej; Fot. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

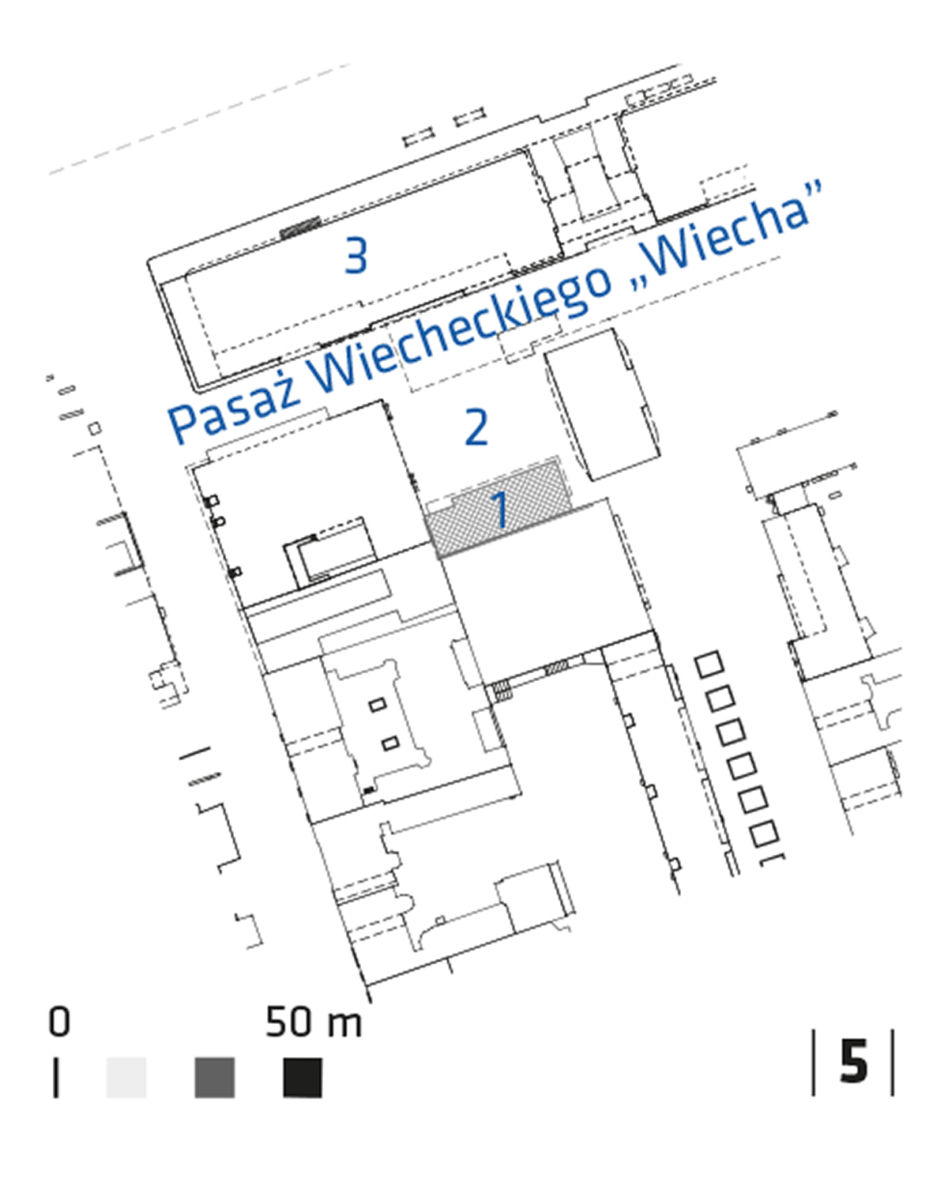

Sytuacja. Oznaczenia: 1 – pawilon Zodiak; 2 – plac; 3 – Domy Towarowe Centrum; Rys. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

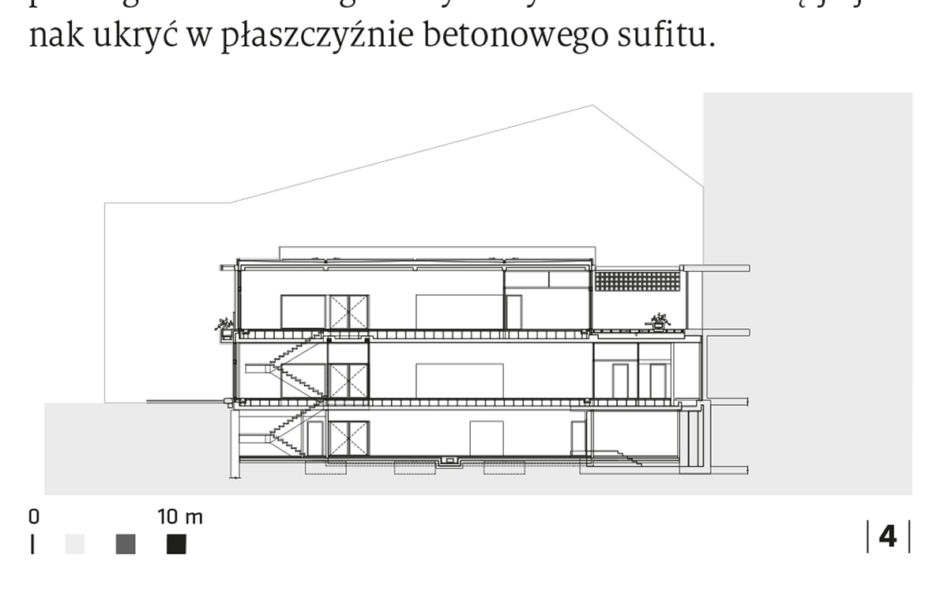

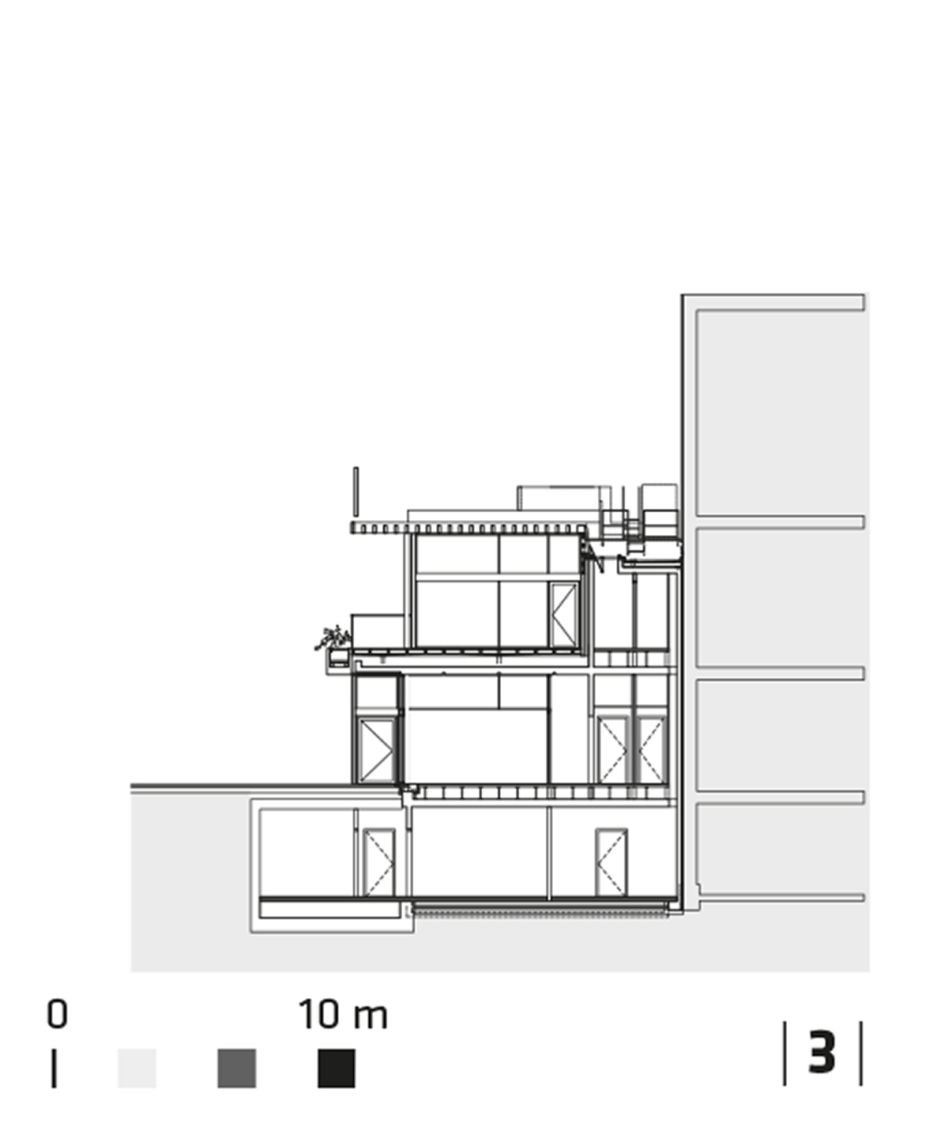

Przekrój podłużny; Rys. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

Przekrój poprzeczny; Rys. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń

Pawilon ZODIAK w Warszawie

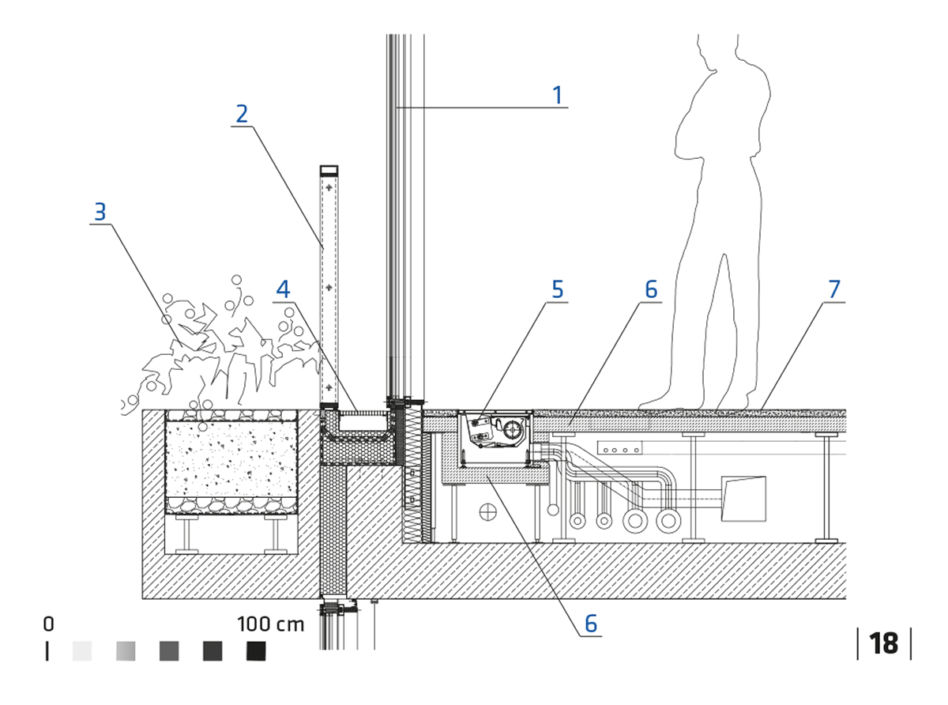

Detal mocowania klimakonwektora podłogowego. Oznaczenia: 1 – fasada; 2 – zieleń; 3 – balustrada; 4 – odwodnienie liniowe na ruszcie ze stali nierdzewnej; 5 – klimakonwektor; 6 – podłoga podniesiona; 7 – posadzka lastriko-terazzo; Rys. Kalata Architekci

Źródło: Archiwum Architektury

Rozwiń
