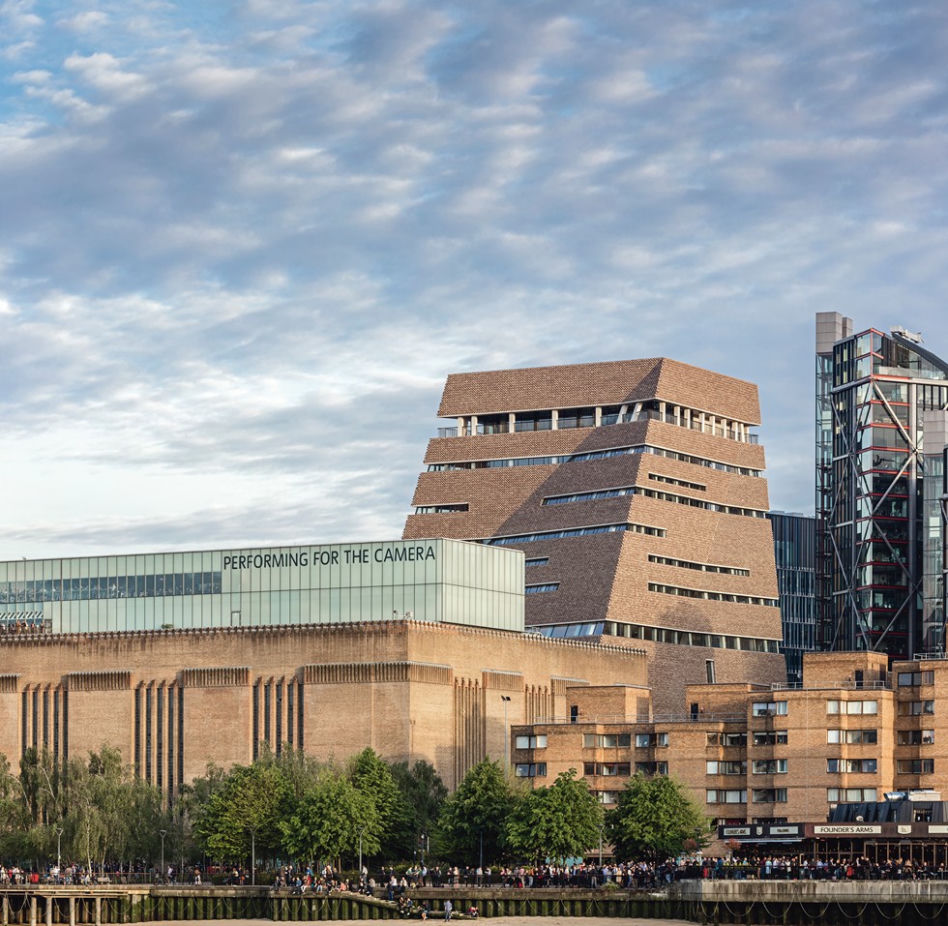

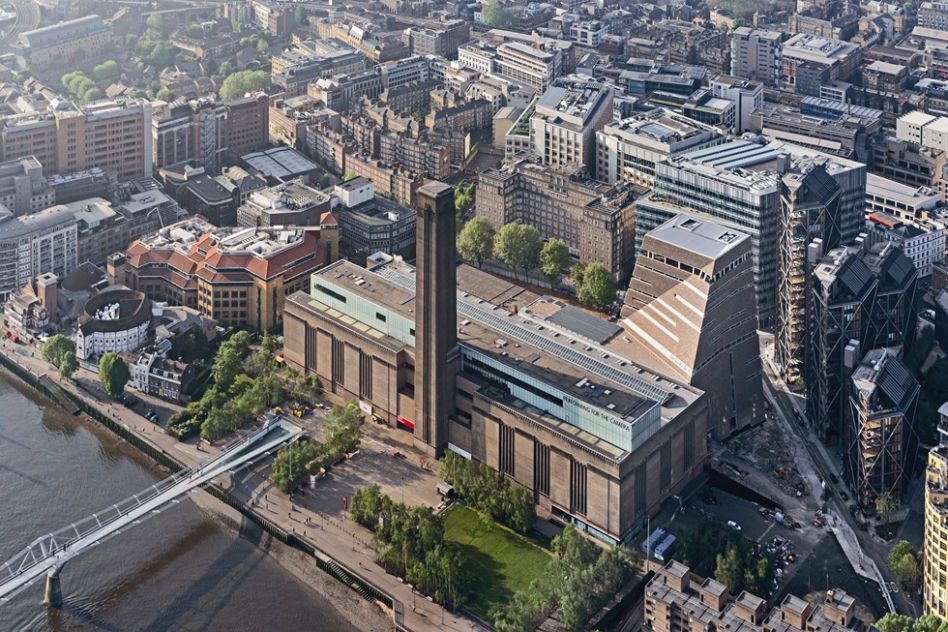

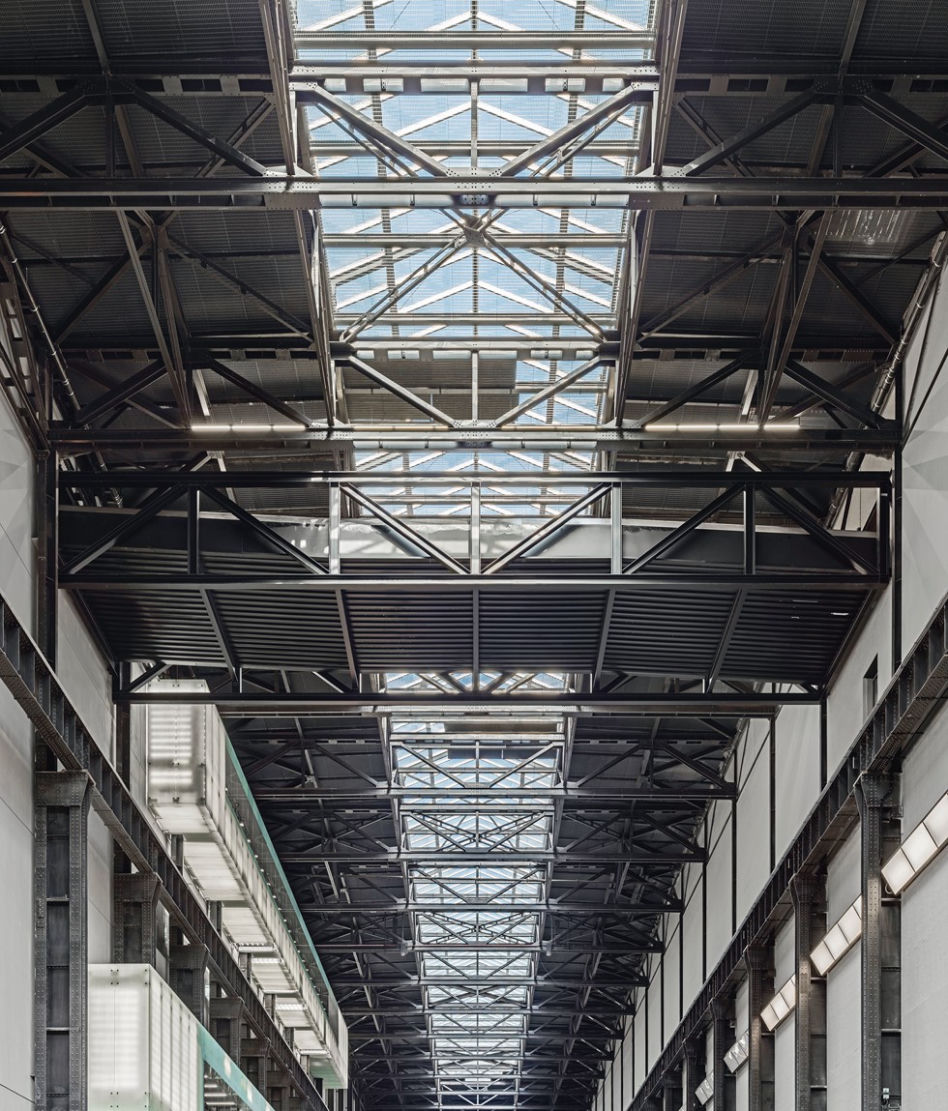

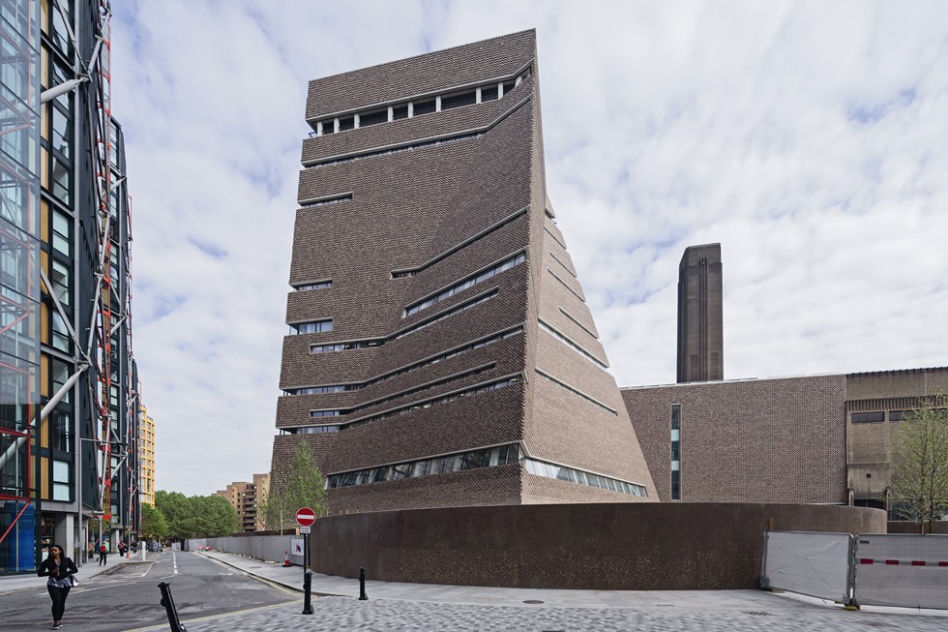

Nowy budynek Tate to kolejny etap rozbudowy zlokalizowanego w starej elektrowni z 1963 roku londyńskiego muzeum. Podczas pierwszej przebudowy w 2000 roku do istniejącej bryły dobudowano dwupoziomową, wykonaną z matowego szkła kondygnację, aktualnie mieszczącą restaurację i pomieszczenia techniczne; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

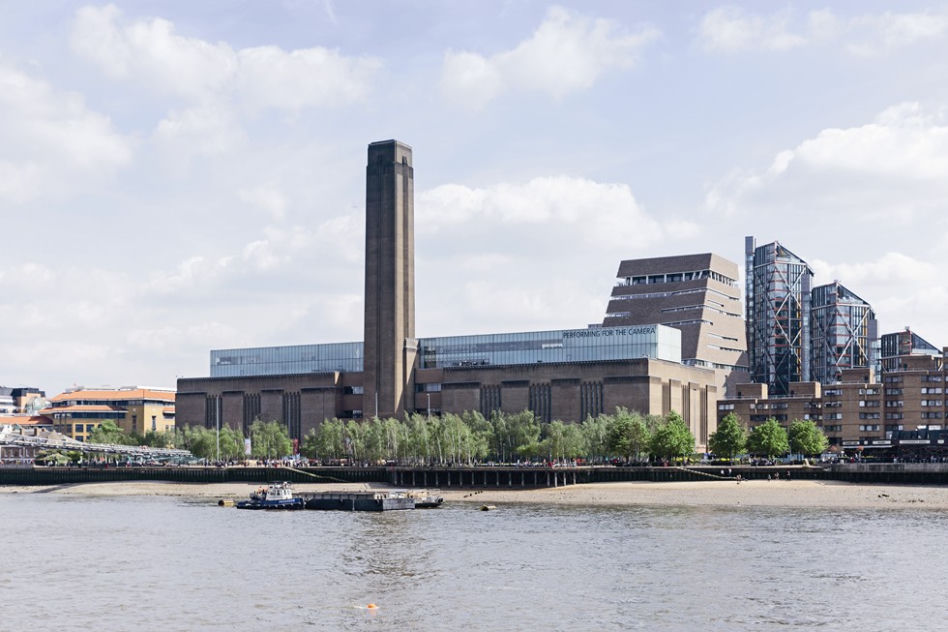

Widok od strony Tamizy; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Widok od południa, od strony cylindrycznych, podziemnych zbiorników na olej opałowy, które zaadaptowano na przestrzenie ekspozycyjne; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

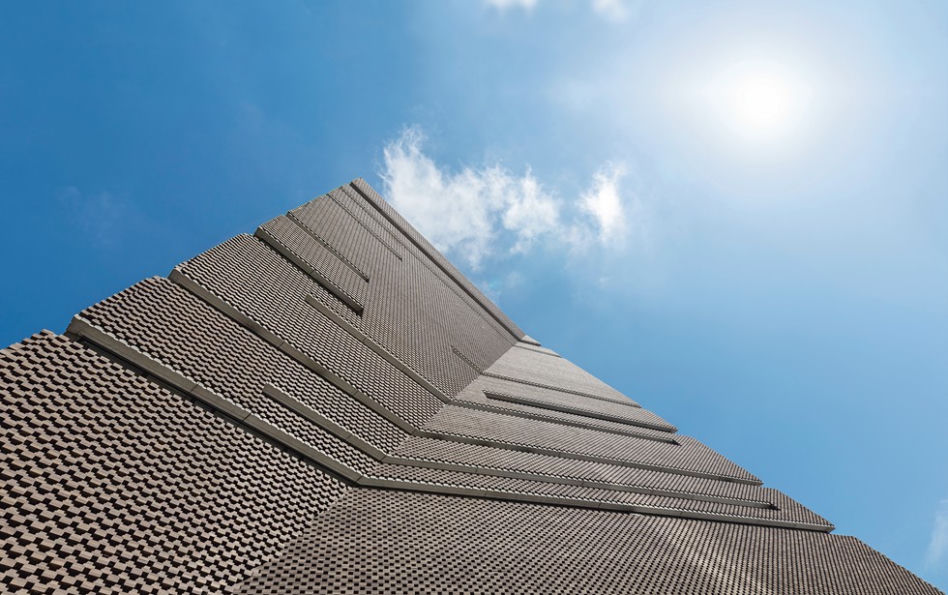

Elewację nowego budynku wykonano z cegieł o kolorystyce i ułożeniu nawiązującym do wątku widocznego na gmachu historycznym; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

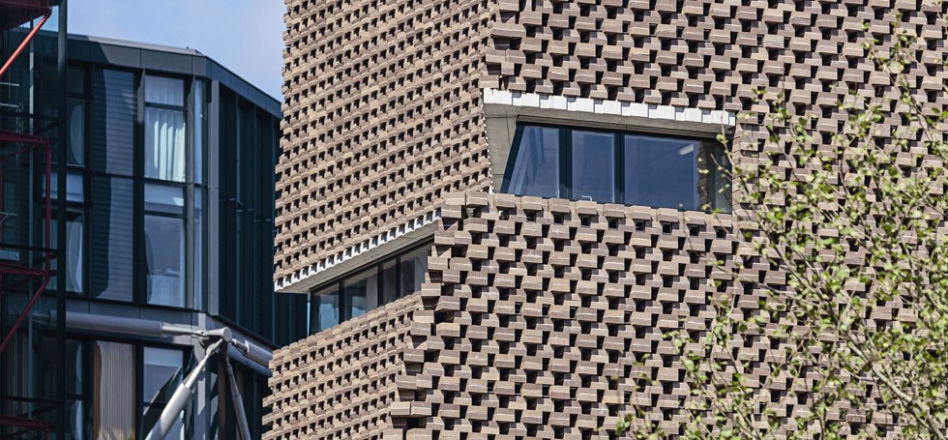

Fasadę wykonano z 336 tys. cegieł w 212 typach; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Fasadę wykonano z 336 tys. cegieł w 212 typach; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

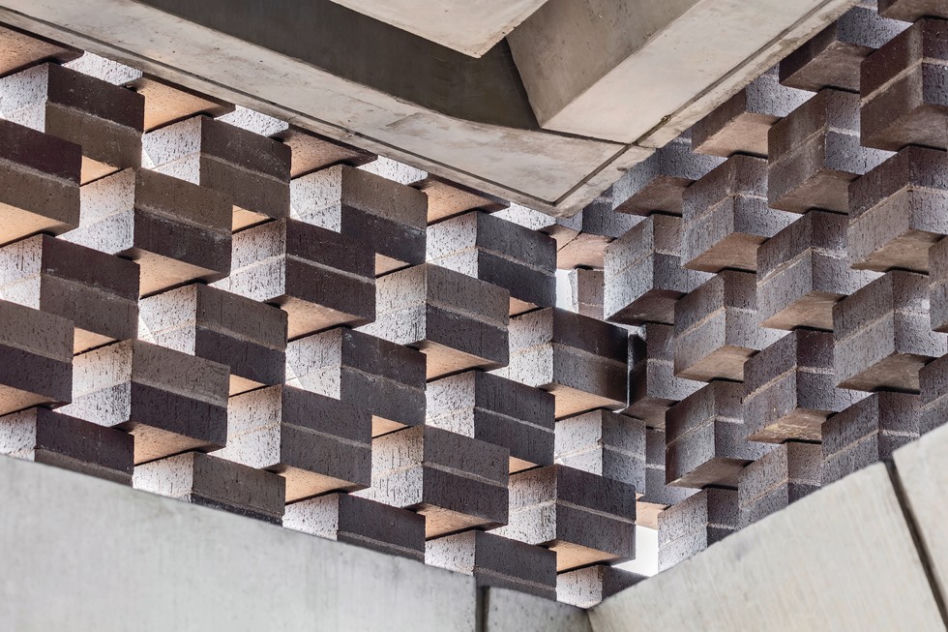

Nieregularnie przełamana ściana z cegieł układanych naprzemiennie, z której usunięto te ułożone główką; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

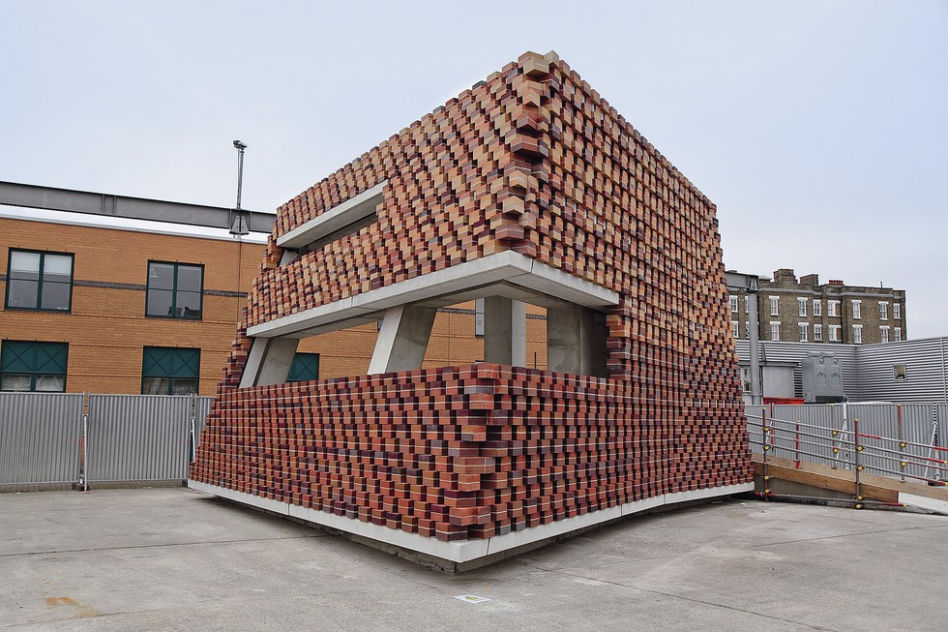

Mock-up bryły – trwałość elewacji sprawdzono poddając ją różnym próbom na wytrzymałość; fot. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

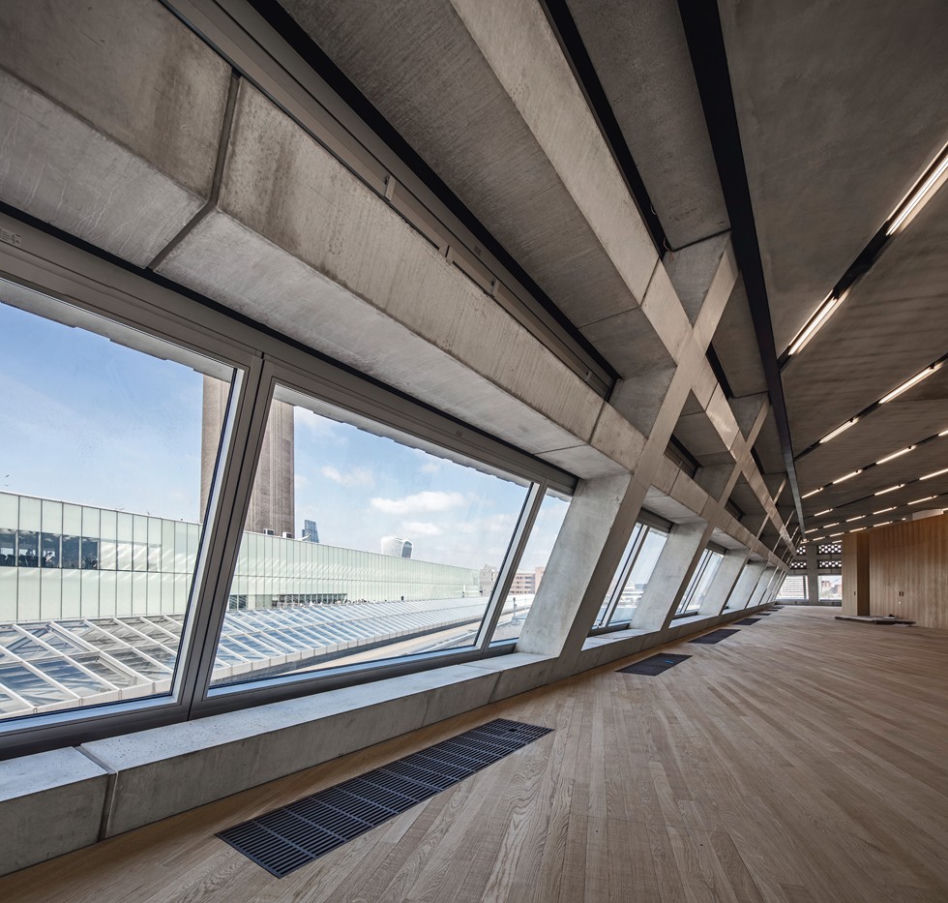

Konstrukcja żelbetowa, słupowo-płytowa – belki stropowe oraz fragmenty stropu wylewano na miejscu, natomiast słupy obwodowe o profilu krzyża, podtrzymujące elewację, prefabrykowano; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa tate Modern w Londynie

Rozbudowa tate Modern w Londynie

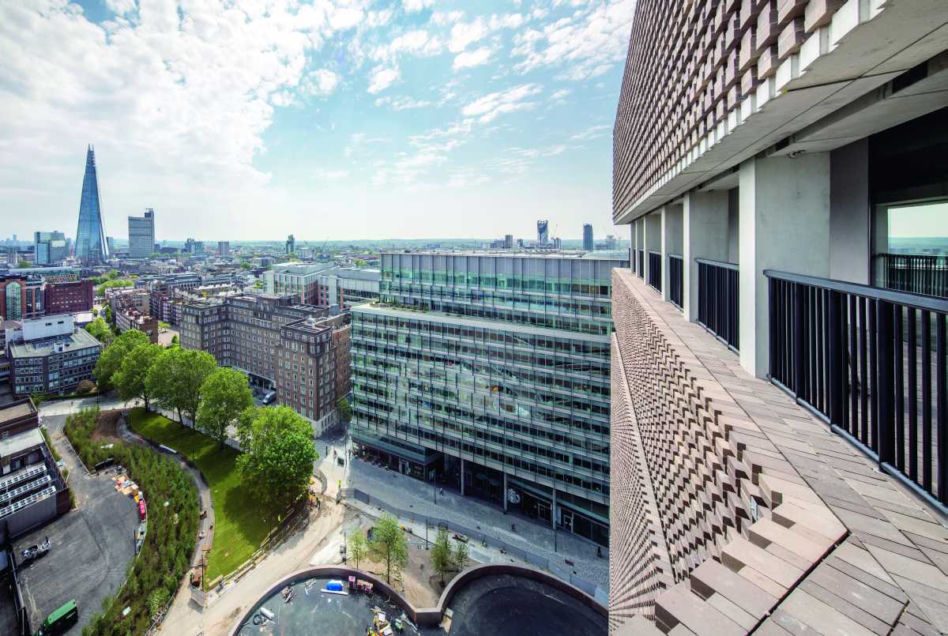

Na ostatnich dwóch kondygnacjach nowego budynku zaprojektowano taras, z którego rozciąga się widok na centrum miasta. W oddali wieżowiec Shard projektu Renzo Piano Building Workshop; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Okablowanie zostało rozprowadzone w trakcie betonowania ścian, dzięki czemu nie widać elementów instalacyjnych. Instalacje rozprowadzono w podłogach podniesionych, a przejścia przez belki i stropy przewidziano w ściśle określonych miejscach; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

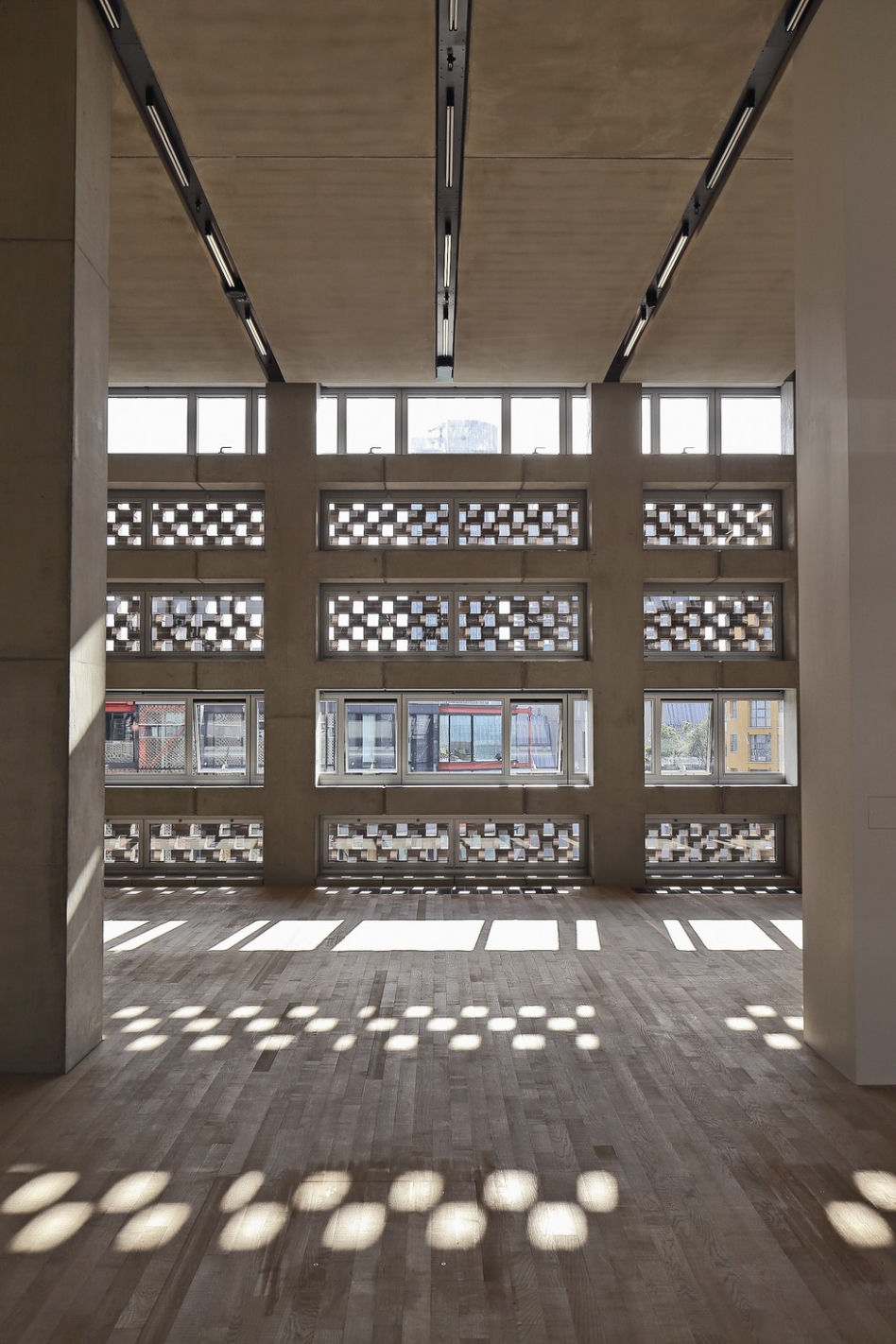

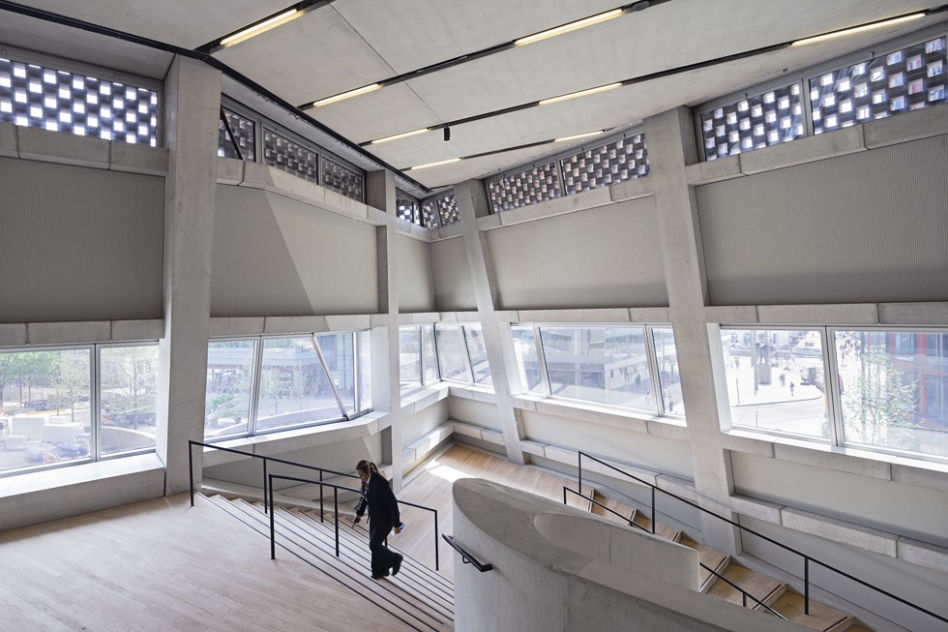

Oprócz widocznych we wnętrzu cegieł elewacyjnych w przestrzeniach zastosowano jasne drewno na podłogach i beton na ścianach; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Ze względu na różny stopień nachylenia elewacji w projekcie zastosowano 1700 szklanych pakietów w 60 różnych typach; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

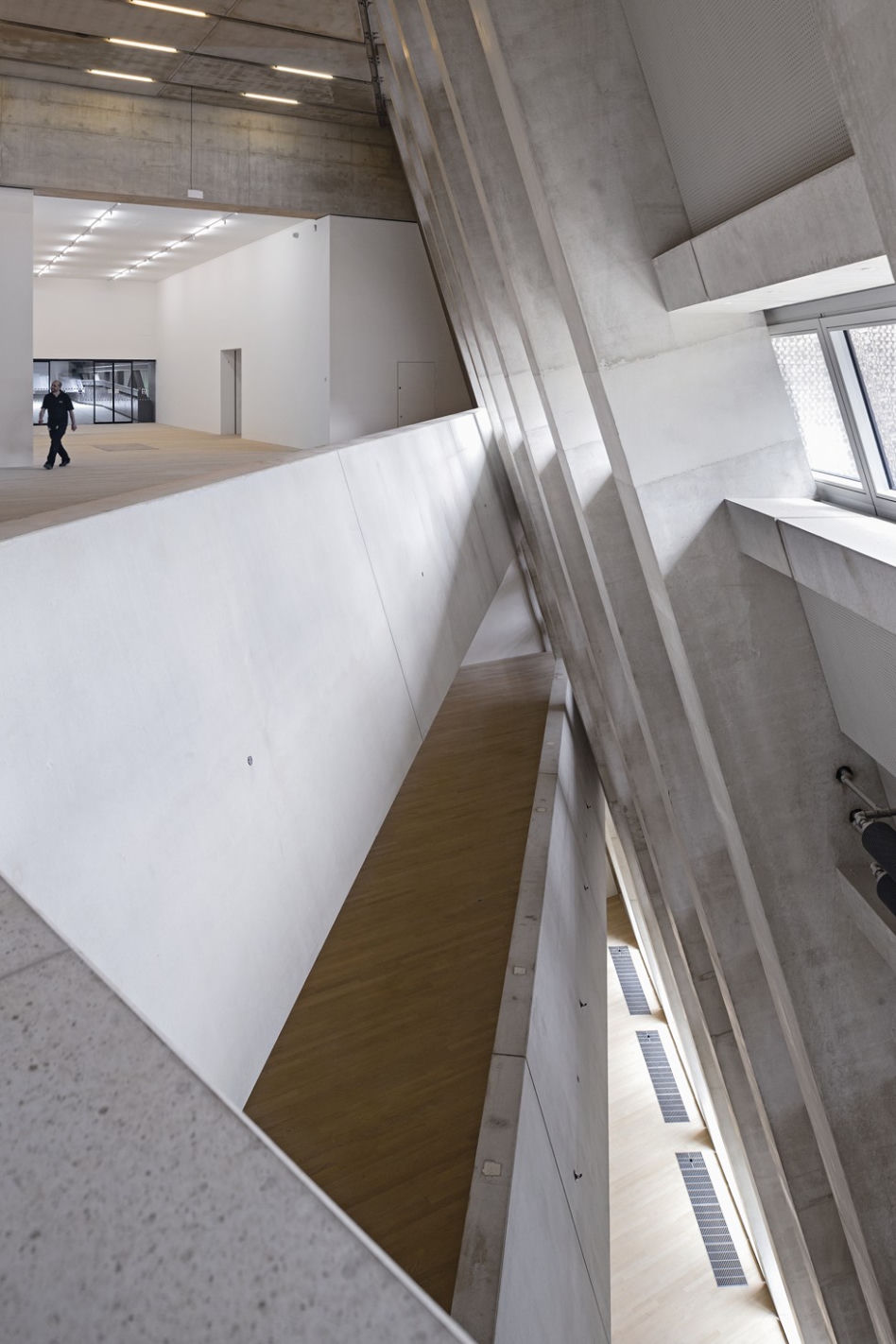

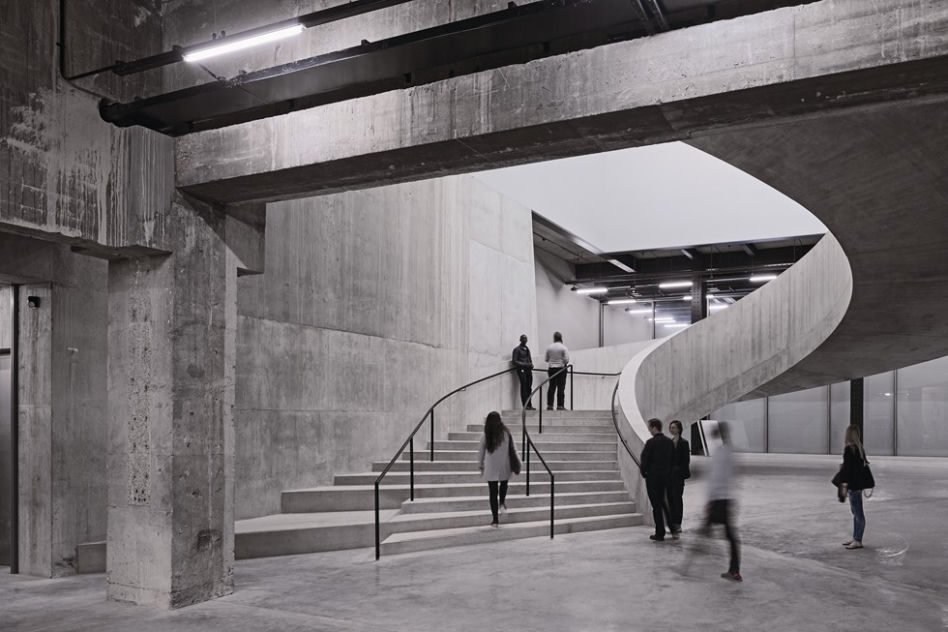

Rzeźbiarskie, spiralne schody na kondygnacji podziemnej, na której zachowano starą, żelbetową konstrukcję zbiorników i pomieszczeń transformatorowych; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

W budynku aż 65% powierzchni okien zostało zasłoniętych ceglaną elewacją; fot. Kai Richter
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

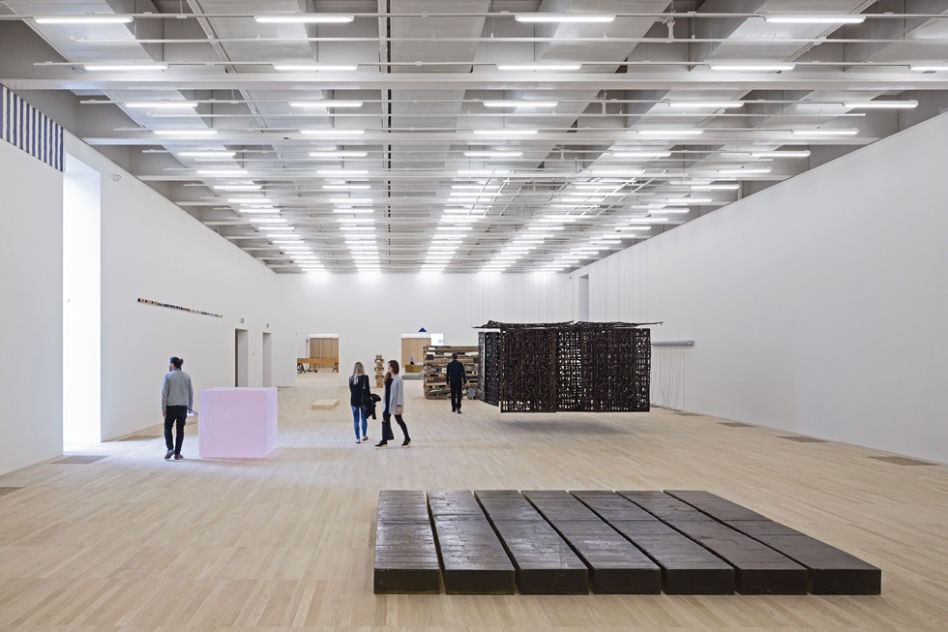

Powierzchnię wystawienniczą powiększono o 60% – nowe skrzydło mieści poza salami ekspozycyjnymi bar, restaurację, biura, pomieszczenia do zajęć teatralnych i edukacyjnych; fot. © Iwan Baan
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

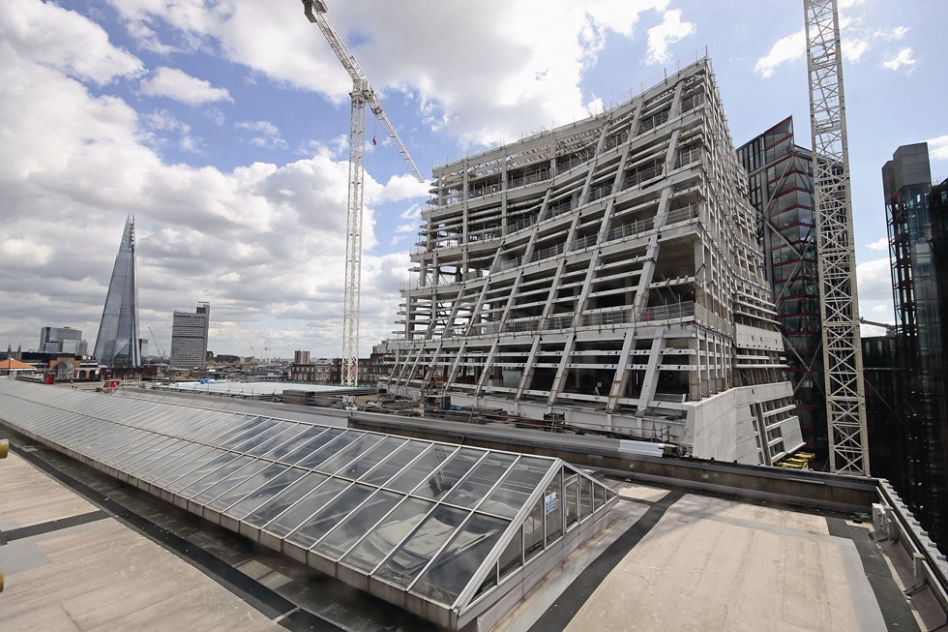

W części znajdującej się pomiędzy starym a nowym budynkiem, przekrytej dwuspadowym świetlikiem, na poziomie +4 zlokalizowano kładkę łącznik; fot. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

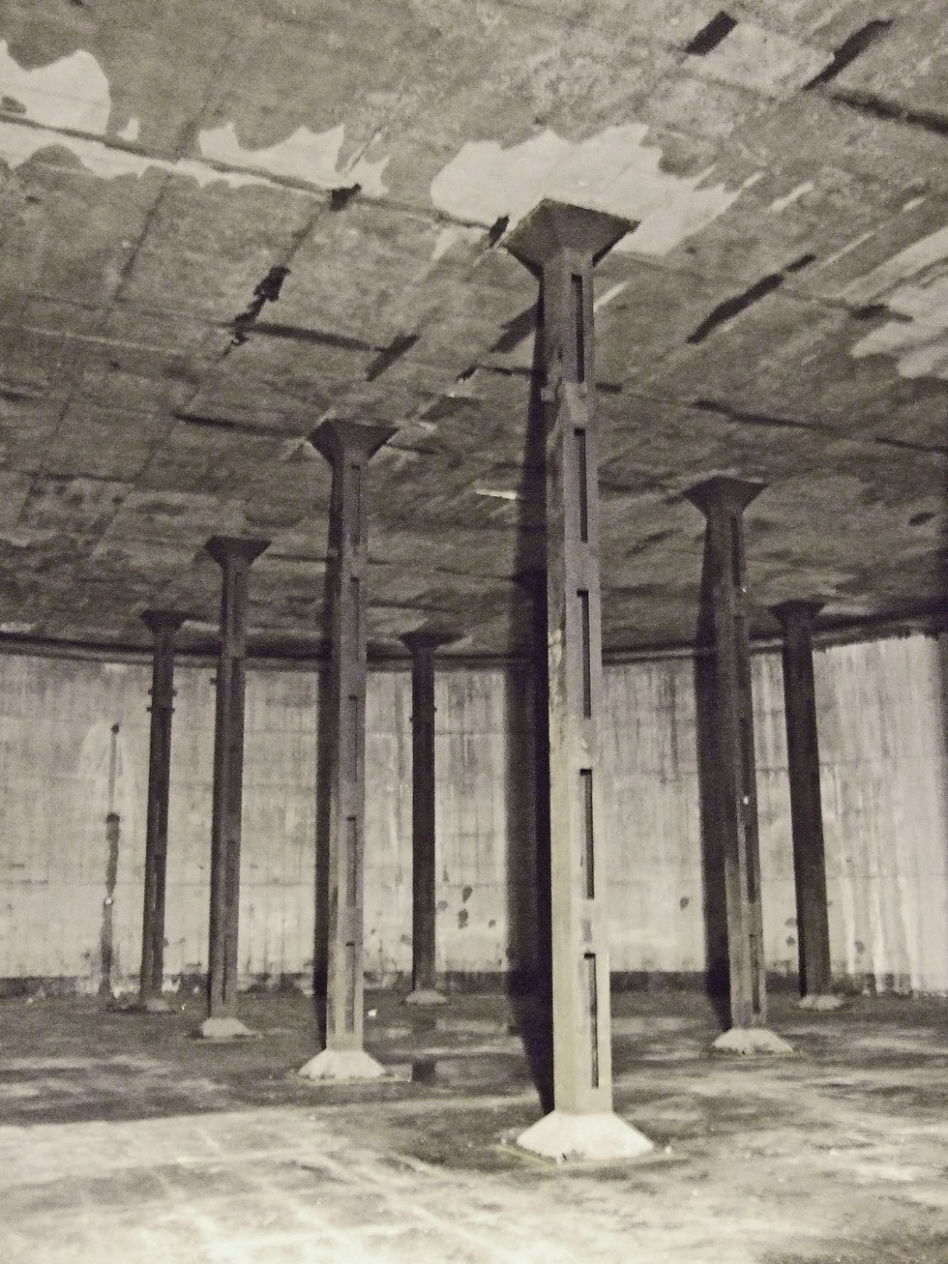

Wnętrze zbiorników na olej opałowy przed modernizacją; fot. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

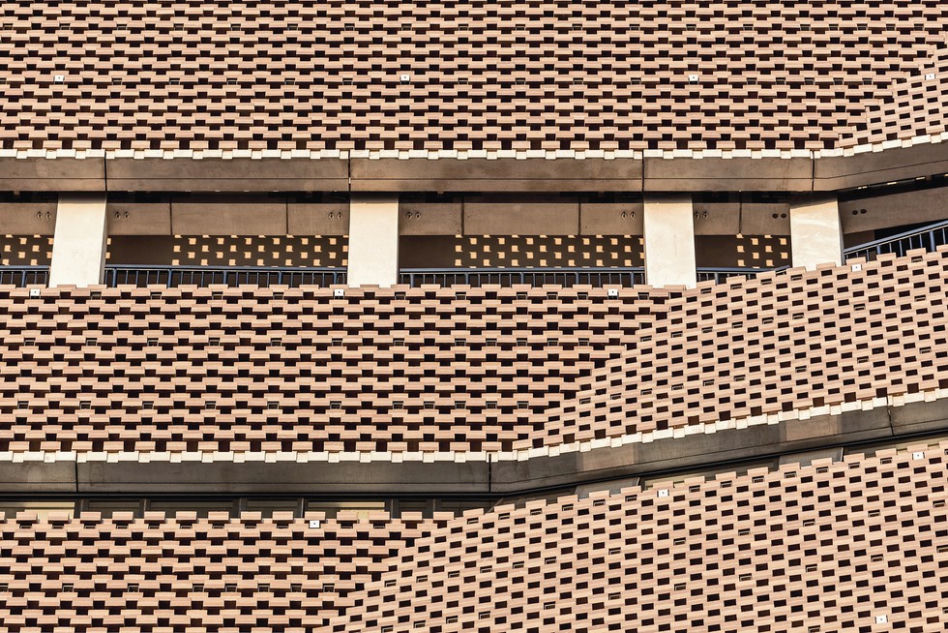

Cegły na elewacji mają różnorodną kolorystykę i wymiar 21,5 x 21,5 x 6,9 cm; il. Daniel Shearing
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Schemat montażu modułów ceglanej elewacji – dzięki zamontowaniu ich na systemie umożliwiającym prowadzenie prac niezależnie od pogody, czas budowy skrócono do 18 miesięcy; il. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

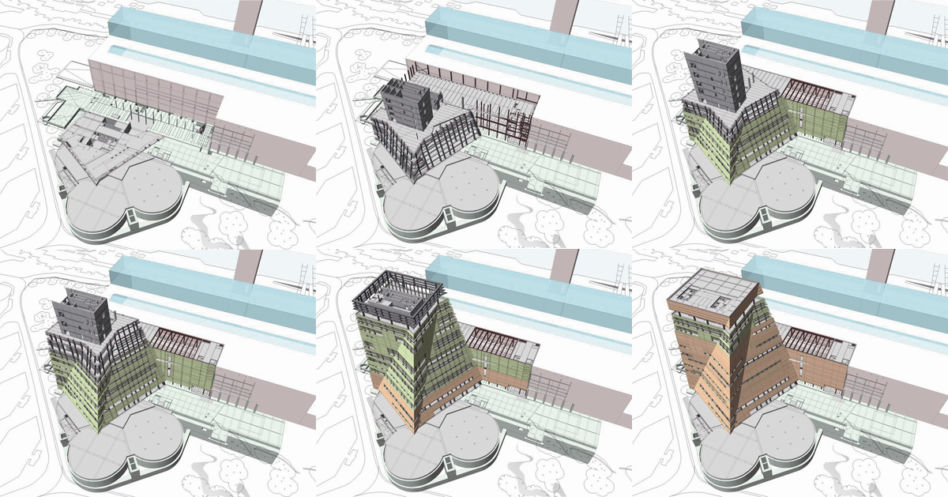

Kolejne etapy powstawania nowego budynku muzeum; il. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

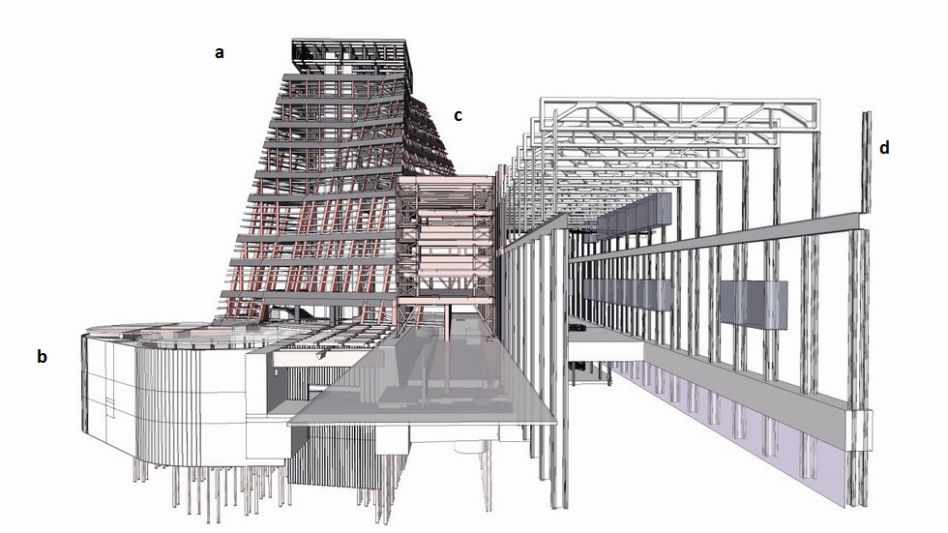

Schemat konstrukcyjny: a) nowy budynek; b) zbiorniki na olej opałowy; c) istniejąca część z nową kładką łącznikiem; d) istniejący budynek; il. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

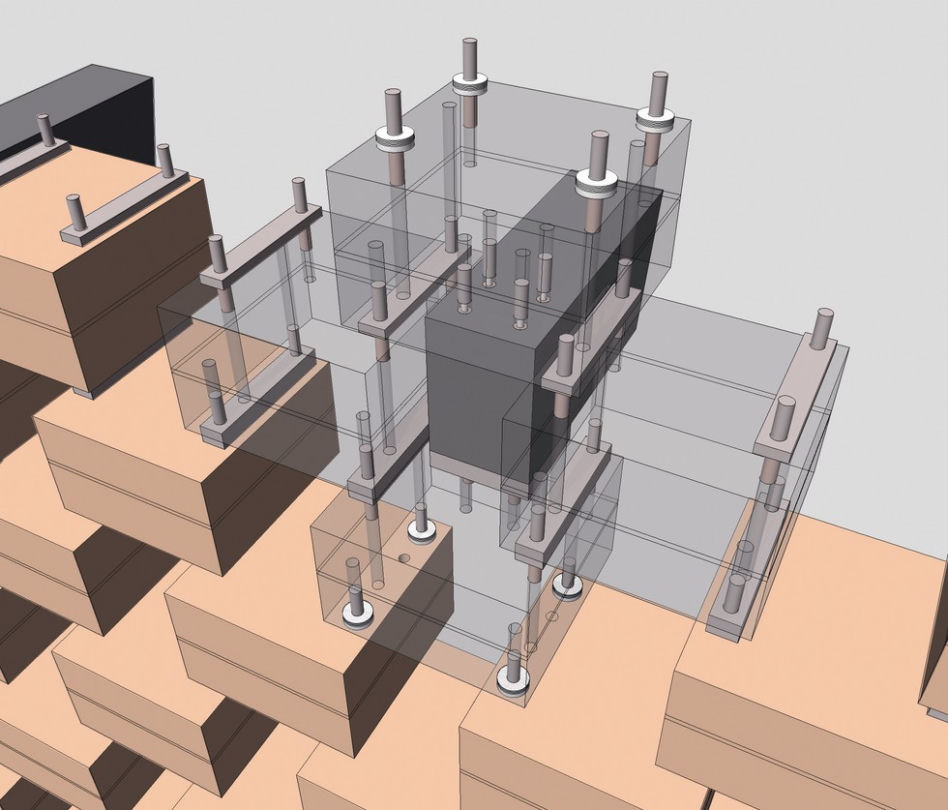

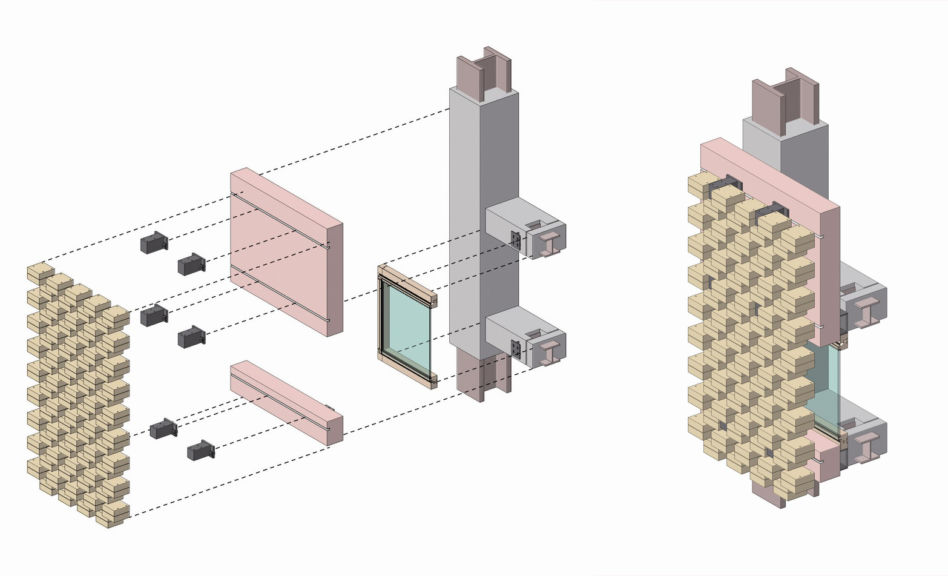

Cegły łączono ze sobą za pomocą wiązań elastomerowych, sworzni stalowych oraz żywic. Powstałe moduły montowano do konstrukcji wsporczej – za pomocą 11 500 konsol w 400 typach; il. Ramboll
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

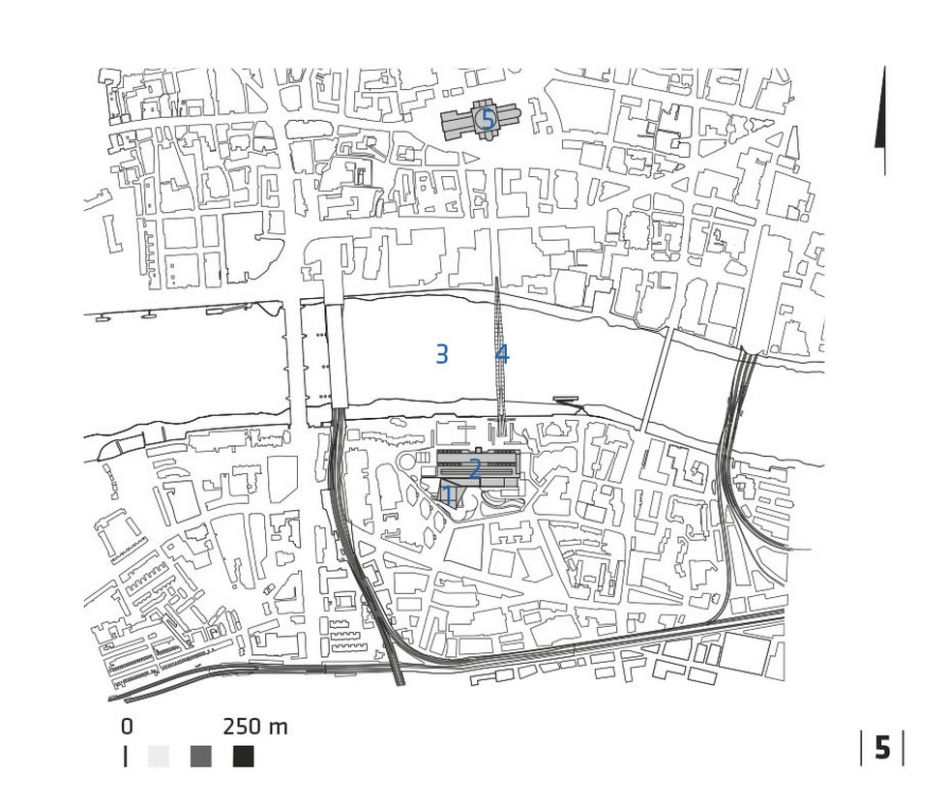

Sytuacja. Oznaczenia: 1 – nowy budynek; 2 – istniejące muzeum 3 – Tamiza; 4 – kładka (proj. Norman Foster); 5 – katedra św. Pawła; il. Herzog & De Meuron
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

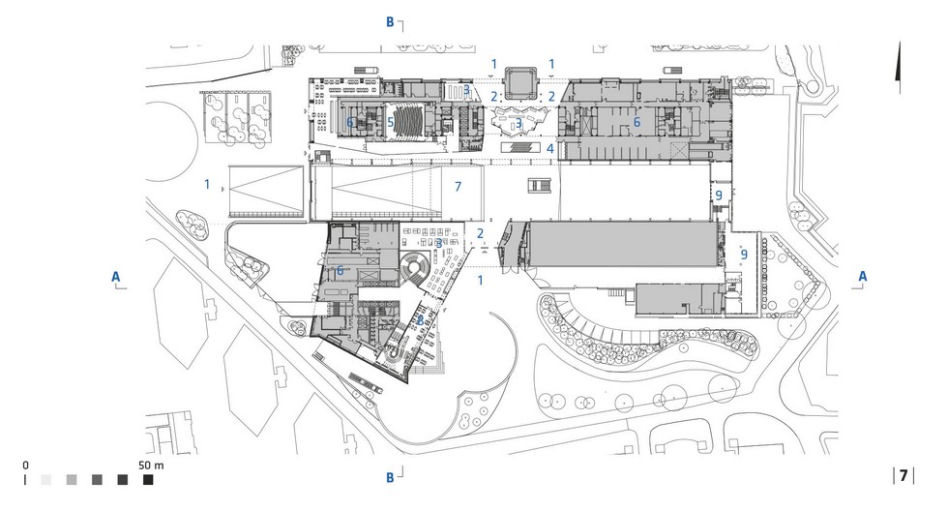

Rzut parteru. Oznaczenia: 1 – wejście; 2 – hol; 3 – sklep muzealny; 4 – informacja/kasa biletowa; 5 – kino; 6 – zaplecze; 7 – Hala Turbin; 8 – kawiarnia; 9 – biuro; 10 – restauracja; 11 – pomieszczenie transformatorowe; 12 – Tate studio; 13 – taras widokowy; 14 – zbiorniki na olej opałowy; 15 – przestrzeń wystawowa; il. Herzog & De Meuron
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

Rzut kondygnacji +9. Oznaczenia: 1 – wejście; 2 – hol; 3 – sklep muzealny; 4 – informacja/kasa biletowa; 5 – kino; 6 – zaplecze; 7 – Hala Turbin; 8 – kawiarnia; 9 – biuro; 10 – restauracja; 11 – pomieszczenie transformatorowe; 12 – Tate studio; 13 – taras widokowy; 14 – zbiorniki na olej opałowy; 15 – przestrzeń wystawowa; il. Herzog & De Meuron
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

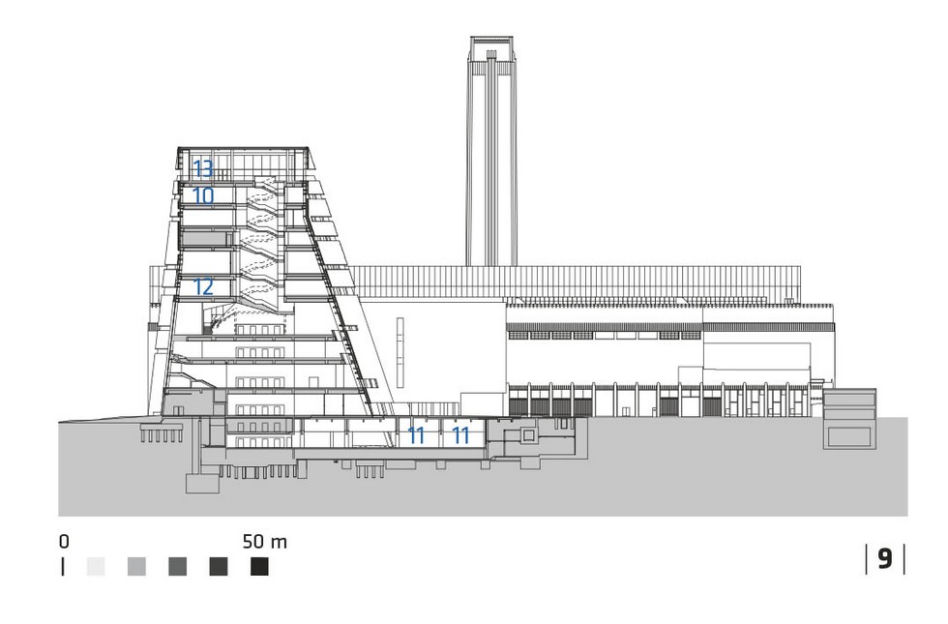

Przekrój A-A. Oznaczenia: 1 – wejście; 2 – hol; 3 – sklep muzealny; 4 – informacja/kasa biletowa; 5 – kino; 6 – zaplecze; 7 – Hala Turbin; 8 – kawiarnia; 9 – biuro; 10 – restauracja; 11 – pomieszczenie transformatorowe; 12 – Tate studio; 13 – taras widokowy; 14 – zbiorniki na olej opałowy; 15 – przestrzeń wystawowa; il. Herzog & De Meuron
Źródło: Archiwum serwisu
Rozwiń
Rozbudowa Tate Modern w Londynie

Rozbudowa Tate Modern w Londynie

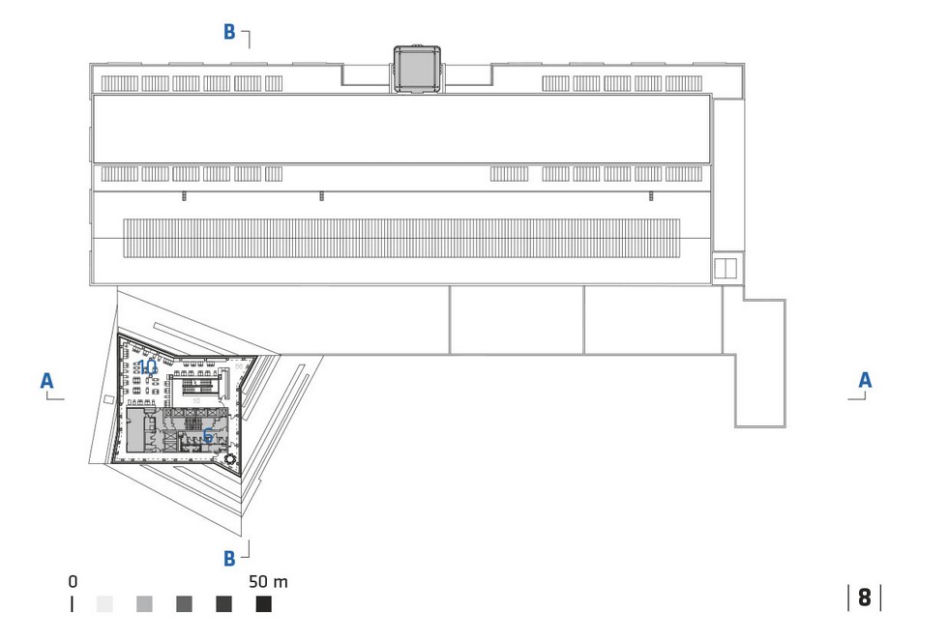

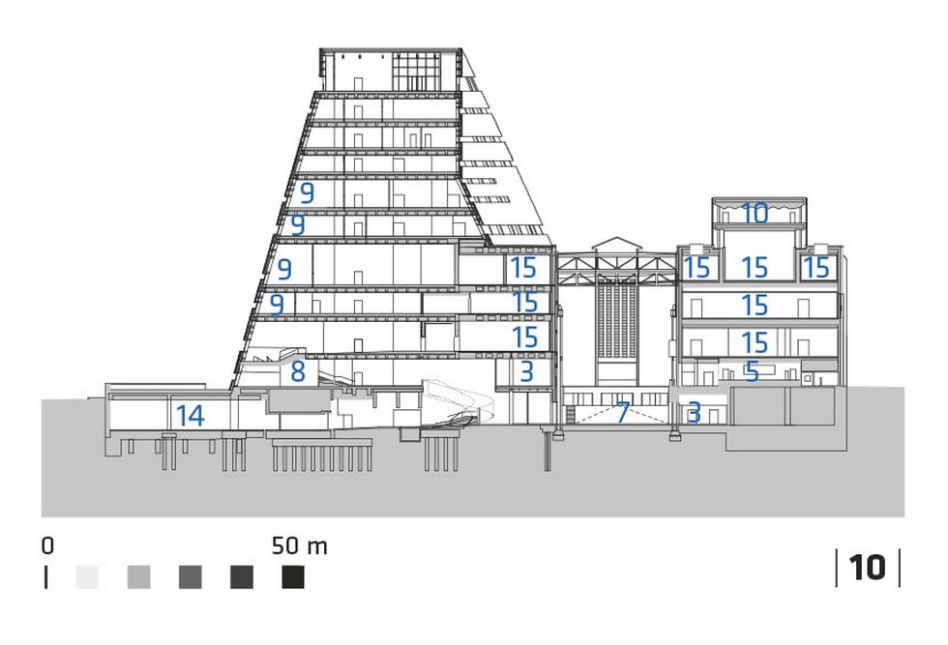

Oznaczenia do rys. 7-10: 1 – wejście; 2 – hol; 3 – sklep muzealny; 4 – informacja/kasa biletowa; 5 – kino; 6 – zaplecze; 7 – Hala Turbin; 8 – kawiarnia; 9 – biuro; 10 – restauracja; 11 – pomieszczenie transformatorowe; 12 – Tate studio; 13 – taras widokowy; 14 – zbiorniki na olej opałowy; 15 – przestrzeń wystawowa Przekrój B-B. Oznaczenia: 1 – wejście; 2 – hol; 3 – sklepmuzealny; 4 – informacja/kasa biletowa;5 – kino; 6 – zaplecze; 7 – HalaTurbin; 8 – kawiarnia; 9 – biuro;10 – restauracja; 11 – pomieszczenietransformatorowe; 12 – Tate studio;13 – taras widokowy; 14 – zbiorniki naolej opałowy; 15 – przestrzeń wystawowa
Źródło: Archiwum serwisu
Rozwiń

Rozbudowa Tate Modern w Londynie

Nowy budynek Tate to kolejny etap rozbudowy zlokalizowanego w starej elektrowni z 1963 roku londyńskiego muzeum. Podczas pierwszej przebudowy w 2000 roku do istniejącej bryły dobudowano dwupoziomową, wykonaną z matowego szkła kondygnację, aktualnie mieszczącą restaurację i pomieszczenia techniczne; fot. © Iwan Baan
