System Bezpieczny Fundament ICOPAL
Fundament icopal posadowienie budynku
Piasek stanowi bardzo dobre podłoże pod posadowienie budynku. Jest to ponadto grunt bardzo dobrze przepuszczalny – zatrzymuje wodę gruntową w swojej strukturze przez krótki okres nie narażając ścian fundamentowych bądź piwnicznych na długotrwały z nią kontakt. Fot. Icopal
foto: Archiwum Architektury
Fundament na glinie icopal
W przypadku gruntów gliniastych ściany fundamentowe są narażone na długotrwały kontakt z wodą gruntową. Ponadto woda zatrzymana w glinie po zamarznięciu zwiększa swoją objętość doprowadzając do wysadzania fundamentu. Wysadzinowe właściwości gliny są szczególnie niebezpieczne jeśli budynek zostanie posadowiony powyżej minimalnego poziomu przemarzania gruntu. Fot. Icopal
foto: Archiwum Architektury
Hydroizolacja ścian fundamentowych
Ściany fundamentowe wykonane z bloczków betonowych i starannie wykonaną spoiną można zagruntować środkiem gruntującym i zaizolować co najmniej dwiema warstwami bitumicznej masy powłokowej modyfikowanej SBS SIPLAST FUNDAMENT SZYBKA IZOLACJA SBS. Takie zabezpieczenie uchroni ścianę przed wpływem wilgoci, ale nie będzie wystarczające przy stałym oddziaływaniu wody gruntowej pod ciśnieniem. Fot. Icopal
foto: Archiwum Architektury
Hydroizolacja ścian fundamentu icopalardowy
Ściany piwniczne zabezpieczone papą do izolacji części podziemnych obiektów budowlanych FUNDAMENT 4,0 Szybki Profil SBS. Przed zgrzaniem papy do podłoża należy je zagruntować środkiem bitumicznym SIPLAST PRIMER SZYBKI GRUNT SBS. W wypadku izolacji wzmocnionej należy zastosować co najmniej dwie warstwy papy. Fot. Icopal
foto: Archiwum Architektury
izoacja fundamentu przed wodą gruntową
Woda gruntowa w wykopie pod budynek podpiwniczony ustabilizowała się na głębokości 1 m poniżej poziomu terenu. Oznacza to, że należy wykonać izolację w postaci wanny zewnętrznej szczelnej z dwóch warstw pap do izolacji części podziemnych budynków. Fot. Icopal
foto: Archiwum Architektury
Izolacja pionowa icopal
W wypadku, gdy unikamy tynkowania ścian fundamentowych należy zwracać uwagę aby nierówne podłoże, szczególnie w wypadku spoin nie stanowiło potencjalnych miejsc przecieków wody gruntowej w przyszłości. Należy wówczas zwiększyć liczbę warstw powłokowych. Fot. Icopal
foto: Archiwum Architektury
Izolacja pozioma podłogi na gruncie
Izolacja pozioma płyty fundamentowej wykonana z jednej warstwy papy FUNDAMENT 4,0 Szybki Profil SBS do izolacji części podziemnych obiektów budowlanych, modyfikowanej SBS na osnowie z włókniny poliestrowej. Fot. Icopal
foto: Archiwum Architektury

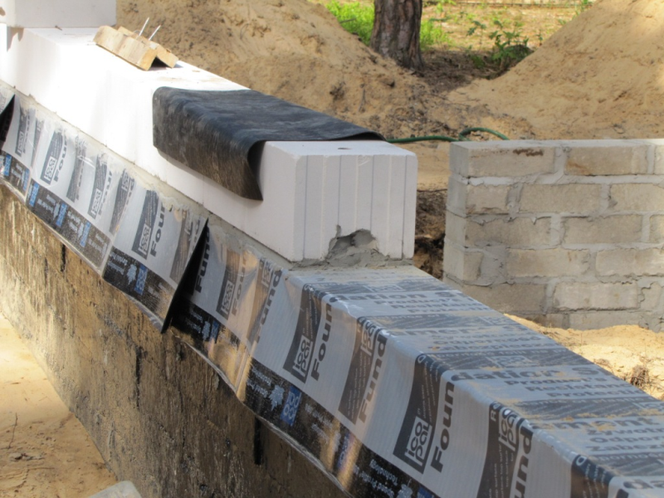

Izolacja pozioma ściany fundamentowej icopal
Izolacja pozioma na ścianie fundamentowej jest ułożona tak aby po obu stronach ściany pozostał luźny fartuch papy o szerokości min 20 cm. W przyszłości do zostawianego fartucha papy będzie można zgrzać izolację poziomą wylewki betonowej na gruncie. Fot. Icopal
foto: Archiwum Architektury

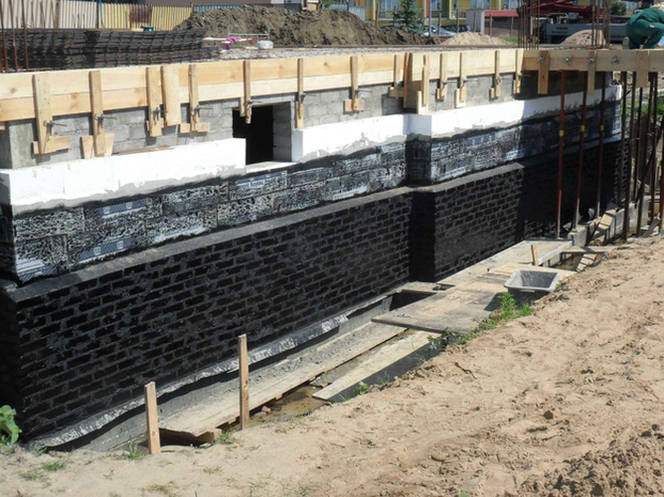

Izolacja wzmocniona icopal
Izolacja wzmocniona budynku posadowionego w gruntach o niekorzystnych warunkach gruntowo-wodnych, złożona z dwóch warstw papy FUNDAMENT 4,0 Szybki Profil SBS. Zastosowano dodatkowo ściankę dociskową, która zapobiega ewentualnemu osuwaniu się izolacji pionowej oraz dociska połączenie izolacji pionowej ściany fundamentowej oraz izolacji poziomej ławy fundamentowej. Fot. Icopal
foto: Archiwum Architektury
Mata drenarska icopal
Ściana fundamentowa zabezpieczona matą drenarską ICODREN 10 SZYBKI DRENAŻ SBS, która odprowadza nadmiar wody gruntowej do sączków drenarskich zlokalizowanych u podstawy ściany fundamentowej. Mata drenarska, sączki oraz studzienki rewizyjne (widoczne na zdjęciu) stanowią aktywną linię obrony przed wodą gruntową. Woda z drenażu opaskowego powinna być koniecznie odprowadzona do kanalizacji burzowej bądź zewnętrznych odbiorników wodnych. Fot. Icopal
foto: Archiwum Architektury
Ściana fundamentowa izolacja pionowa
Izolacja pionowa może być wykonana w takim wypadku z masy bitumicznej SIPLAST FUNDAMENT SZYBKA IZOLACJA SBS wymalowanej na ścianę fundamentową w ilości co najmniej 2 warstw, pod warunkiem, ze podłoże jest równe. Fot. Icopal
foto: Archiwum Architektury
