Zespół mieszkaniowy w Chinach

Zespół mieszkaniowy Xixi w Chinach

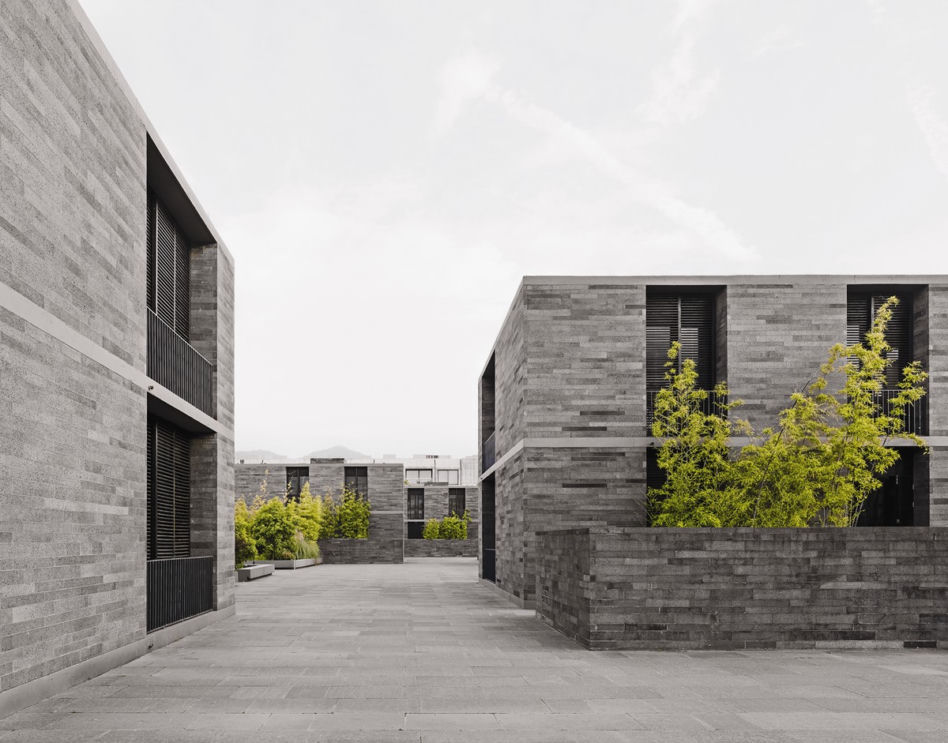

Osiedle podzielone jest na cztery kwartały, każdy z nich otoczony jest z trzech stron wodą. W każdym kwartale zaprojektowano po pięć dwukondygnacyjnych bloków. Fot. ⓒ Simon Menges

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

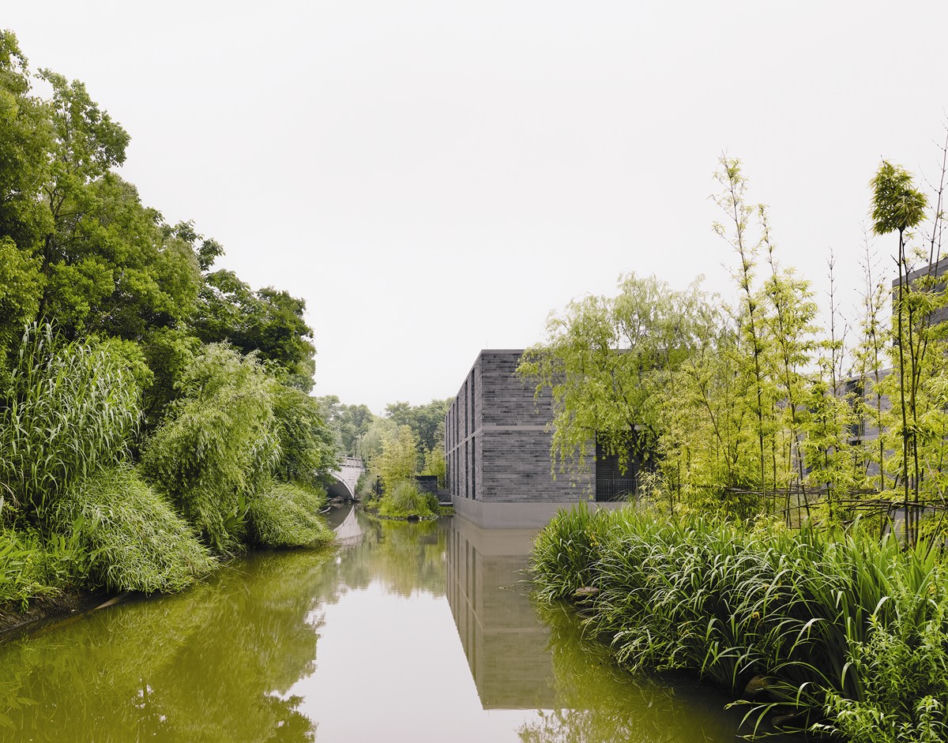

Osiedle zlokalizowano w parku krajobrazowym, dlatego architekci starali się, aby zintegrować je z okoliczną dziką przyrodą. Fot. ⓒ Simon Menges

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

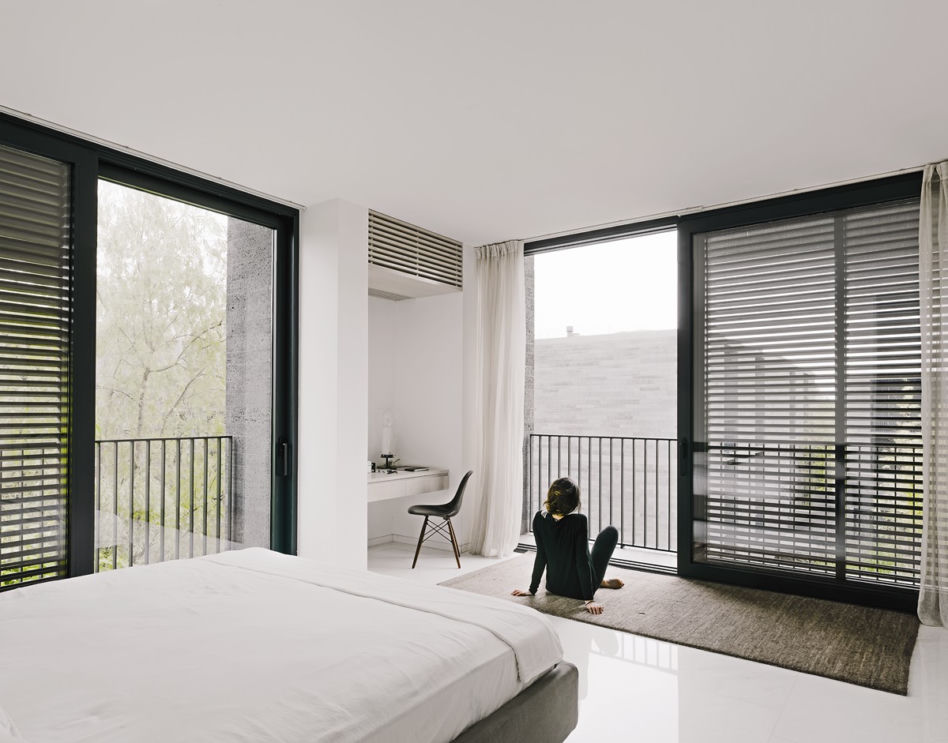

W pokojach zastosowano okna na całą wysokość pomieszczeń. Wszystkie przesłonięte są drewnianymi, ruchomymi żaluzjami. Fot. ⓒ Simon Menges

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

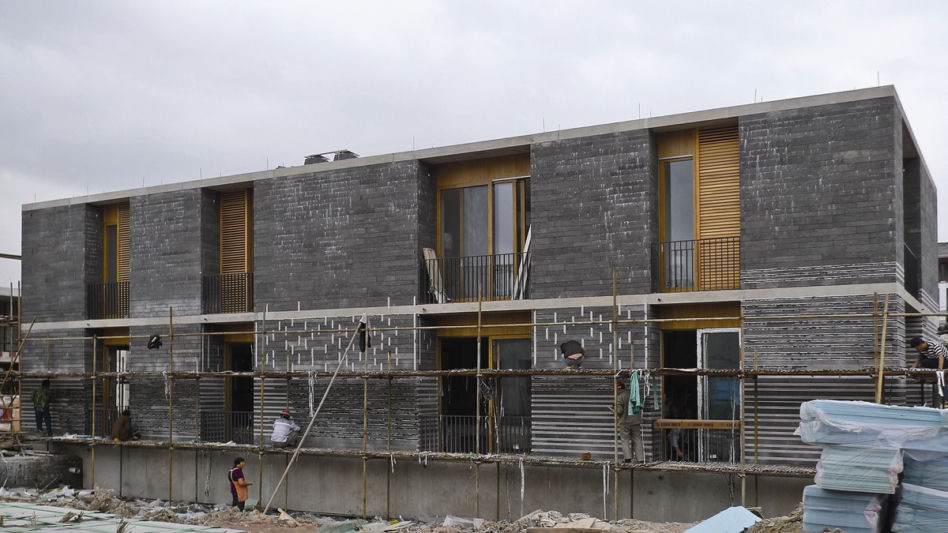

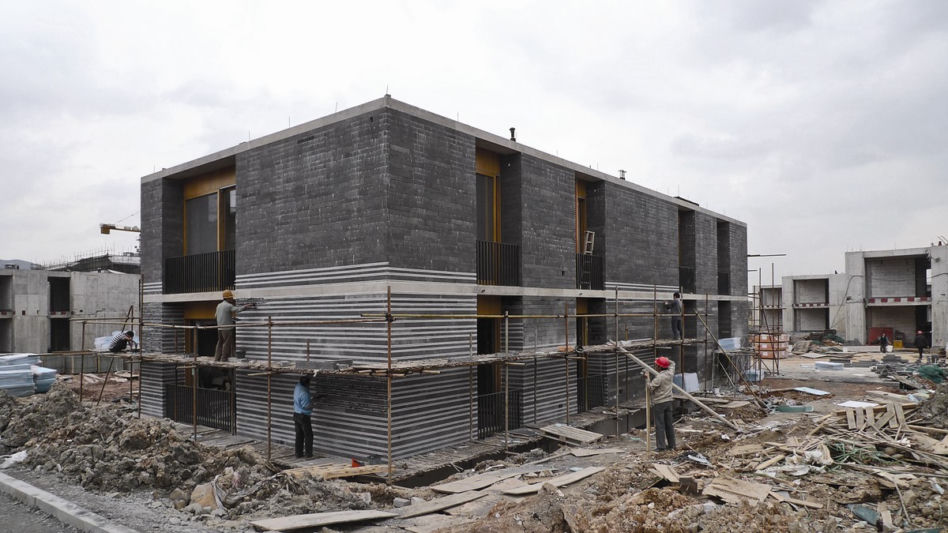

Montaż elewacji. Fot. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

Budynki posadowione są na mokrym gruncie. Aby kamień na elewacjach się nie odbarwił, do budowy wykorzystano cement o zmniejszonej zawartości wapna. Fot. ⓒ David Chipperfield Architets

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

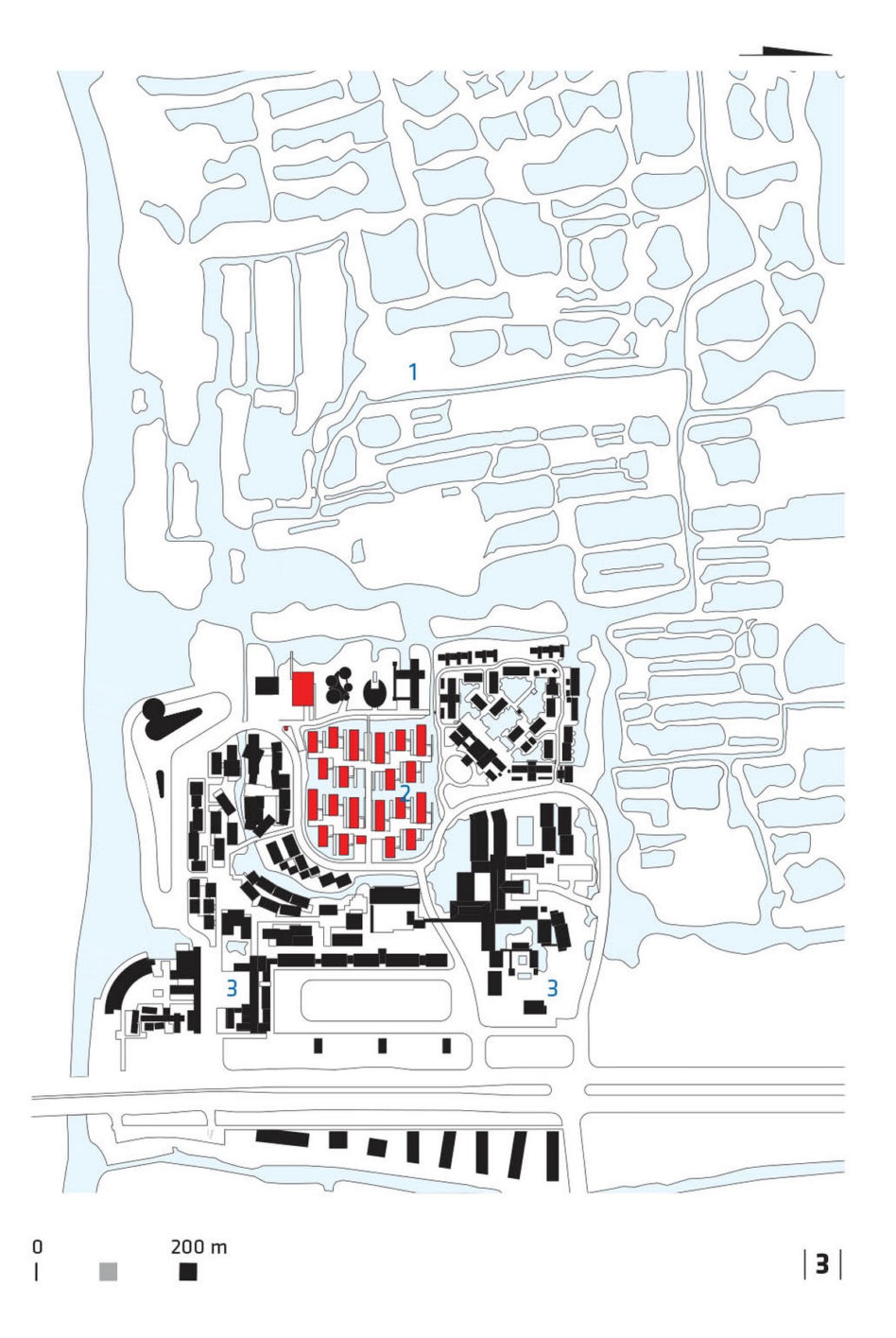

Sytuacja. Oznaczenia: 1 – park krajobrazowy Xixi; 2 – zespół mieszkalny; 3 – okoliczne zabudowania. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

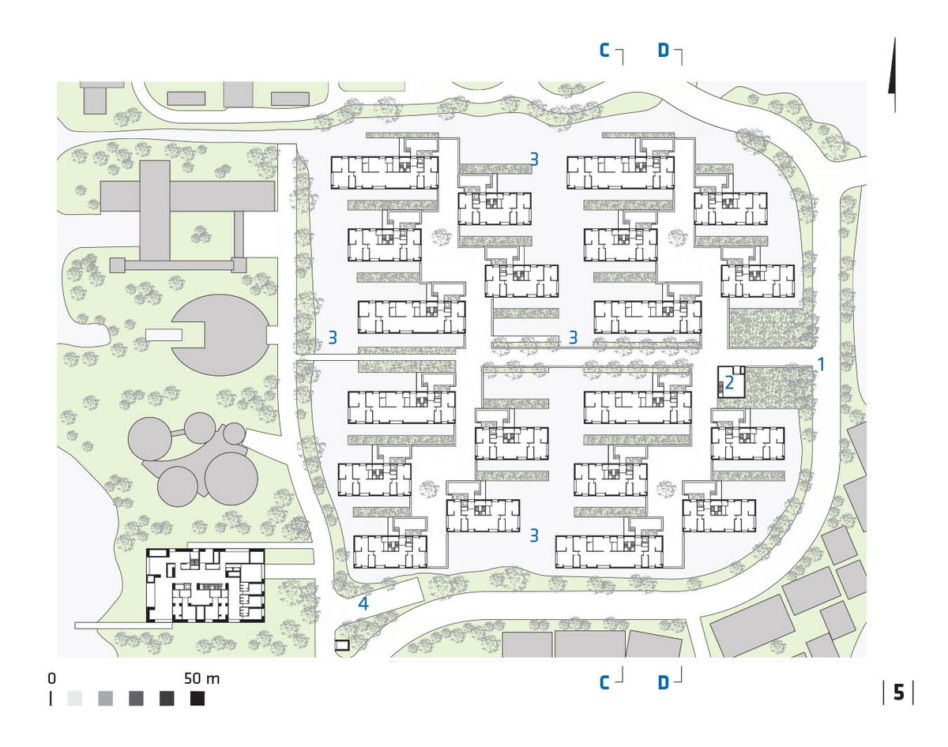

Rzut parteru całego założenia wraz z otoczeniem. Oznaczenia: 1 – wejście główne; 2 – recepcja; 3 – ogród na wodzie 4 – wjazd na parking podziemny. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

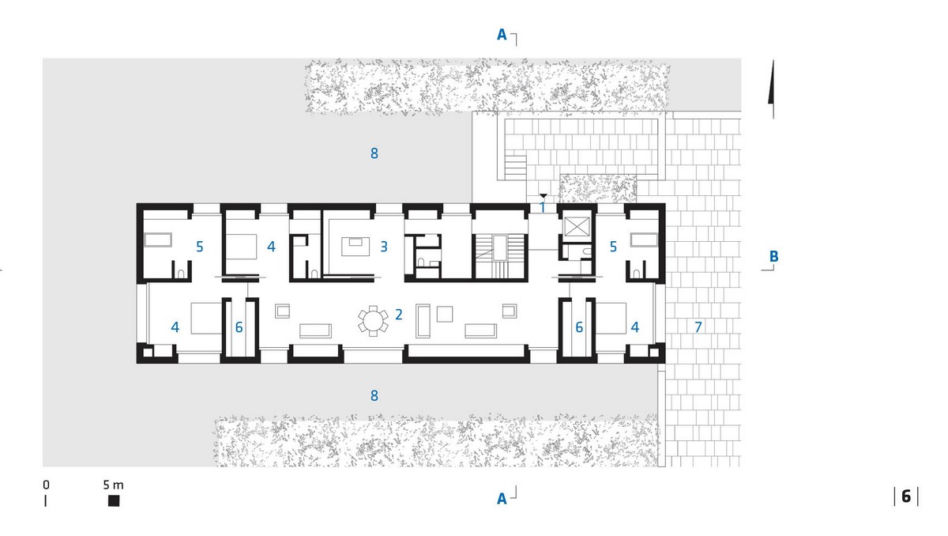

Rzut typowej kondygnacji większego apartamentu. Oznaczenia: 1 – wejście; 2 – pokój dzienny; 3 – kuchnia; 4 – sypialnia; 5 – łazienka; 6 – garderoba; 7 – taras; 8 – ogród na wodzie; 9 – piwnica. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

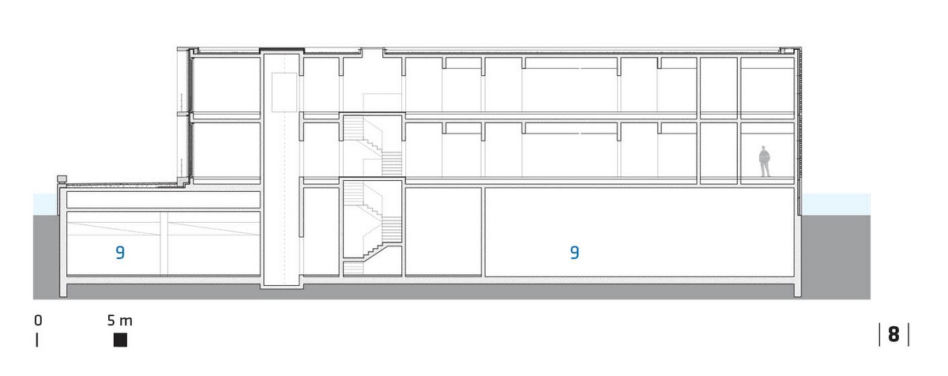

Przekrój A-A. Oznaczenia: 1 – wejście; 2 – pokój dzienny; 3 – kuchnia; 4 – sypialnia; 5 – łazienka; 6 – garderoba; 7 – taras; 8 – ogród na wodzie; 9 – piwnica. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

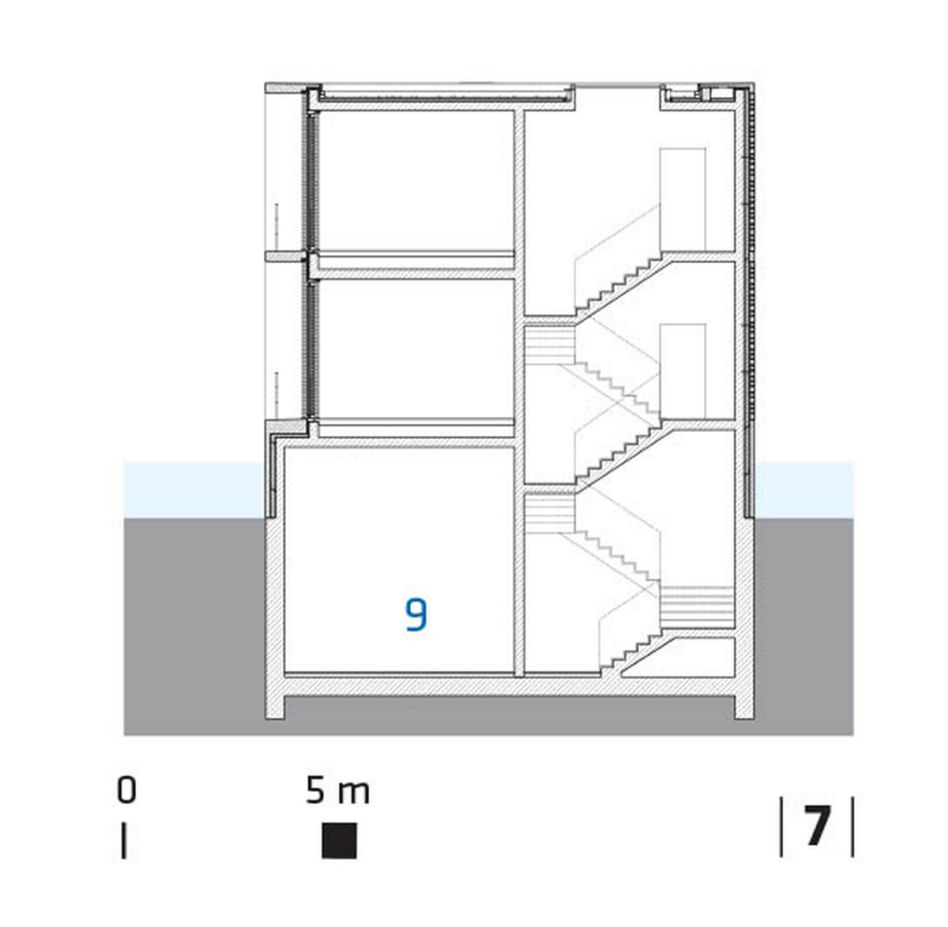

Przekrój B-B. Oznaczenia: 1 – wejście; 2 – pokój dzienny; 3 – kuchnia; 4 – sypialnia; 5 – łazienka; 6 – garderoba; 7 – taras; 8 – ogród na wodzie; 9 – piwnica. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

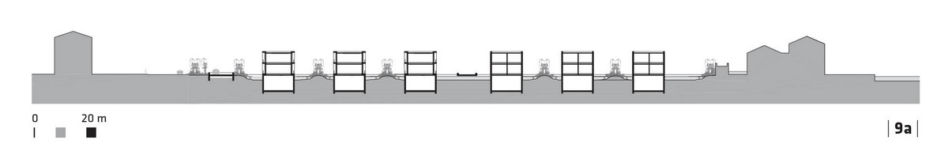

Przekrój przez całe założenia C-C. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

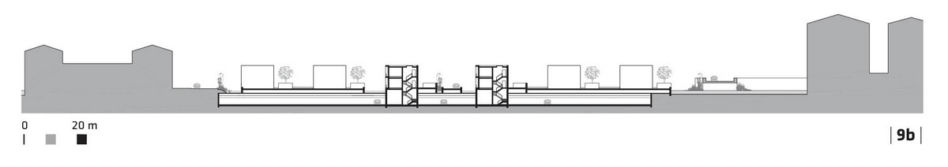

Przekrój przez całe założenia D-D. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

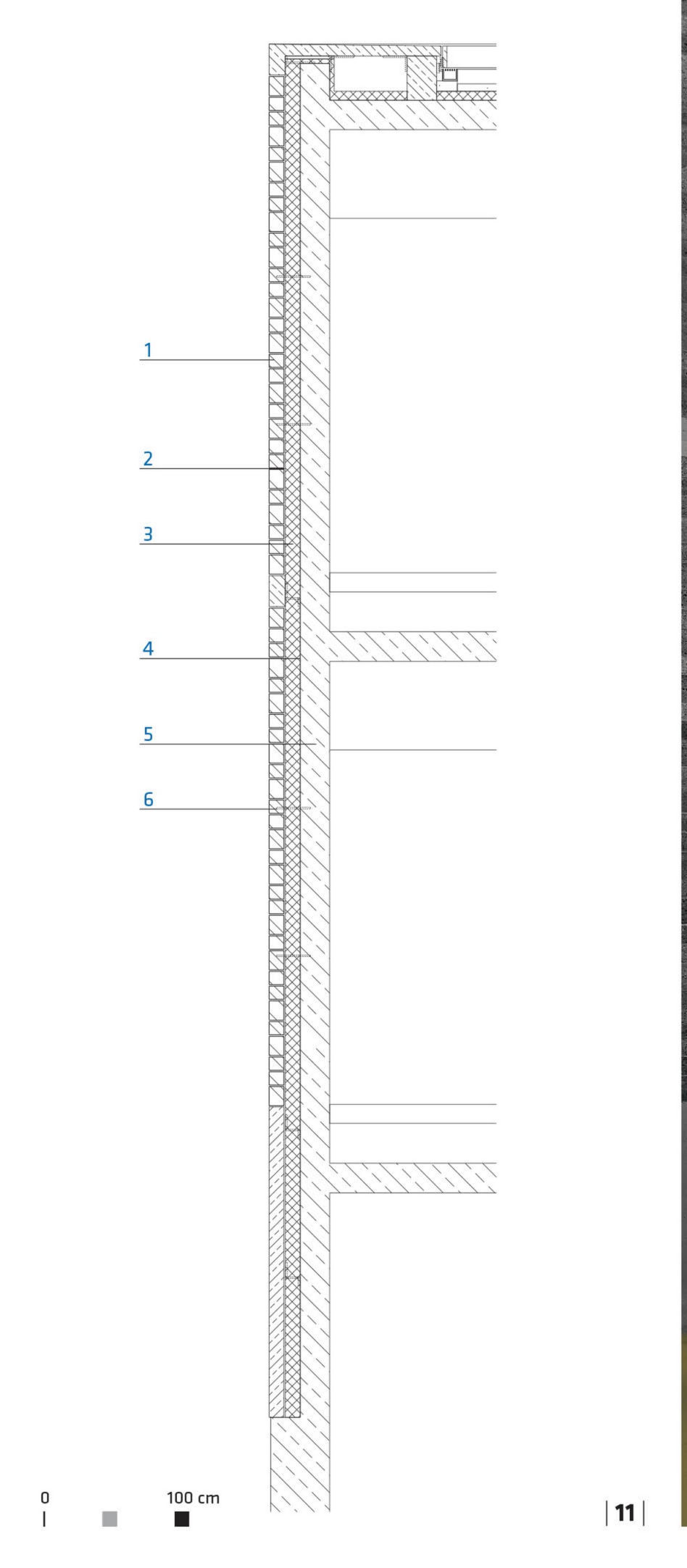

Przekrój przez fasadę. Oznaczenia: 1 – kamień naturalny, 10 cm; 2 – fuga barwiona w kolorze nawiązującym do barwy kamienia, 10 mm; 3 – termoizolacja, 10 cm; 4 – izolacja; 5 – żelbet, 20 cm; 6 – kotwa stalowa montowana co 10 cm. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

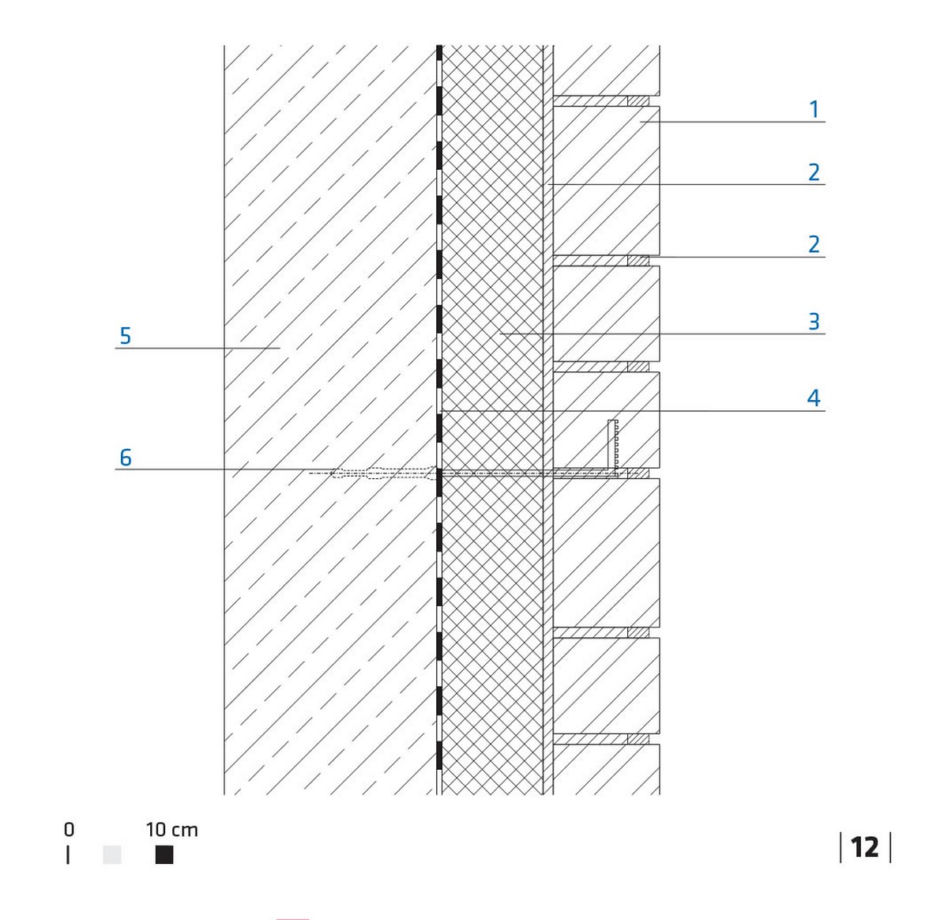

Detal przekroju przez fasadę. Oznaczenia: 1 – kamień naturalny, 10 cm; 2 – fuga barwiona w kolorze nawiązującym do barwy kamienia, 10 mm; 3 – termoizolacja, 10 cm; 4 – izolacja; 5 – żelbet, 20 cm; 6 – kotwa stalowa montowana co 10 cm. Il. ⓒ David Chipperfield Archiects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

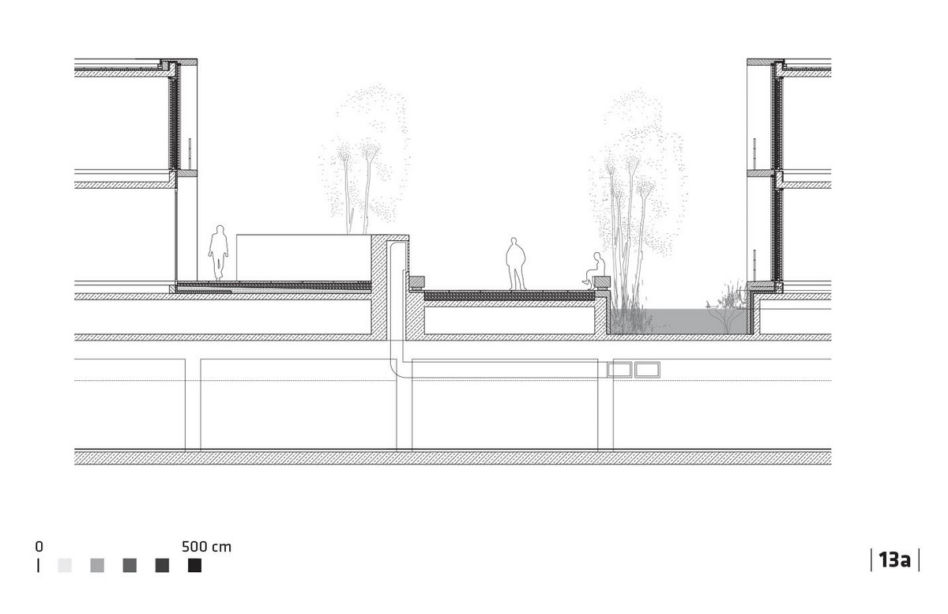

Sposób wyprowadzenia spalin z kondygnacji podziemnej, na której zlokalizowano parking. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

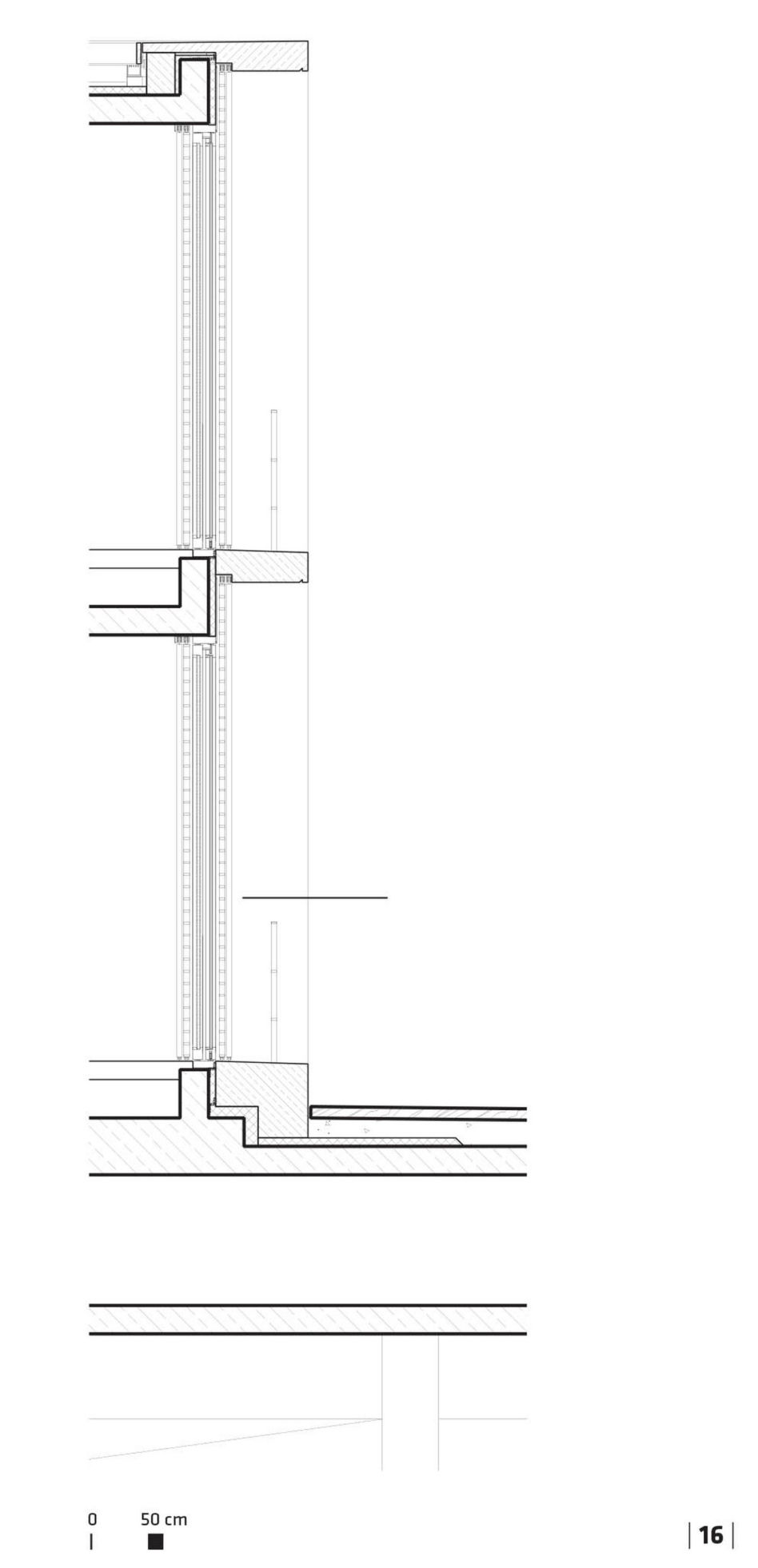

Przekrój przez elewację w obrębie przeszkleń. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

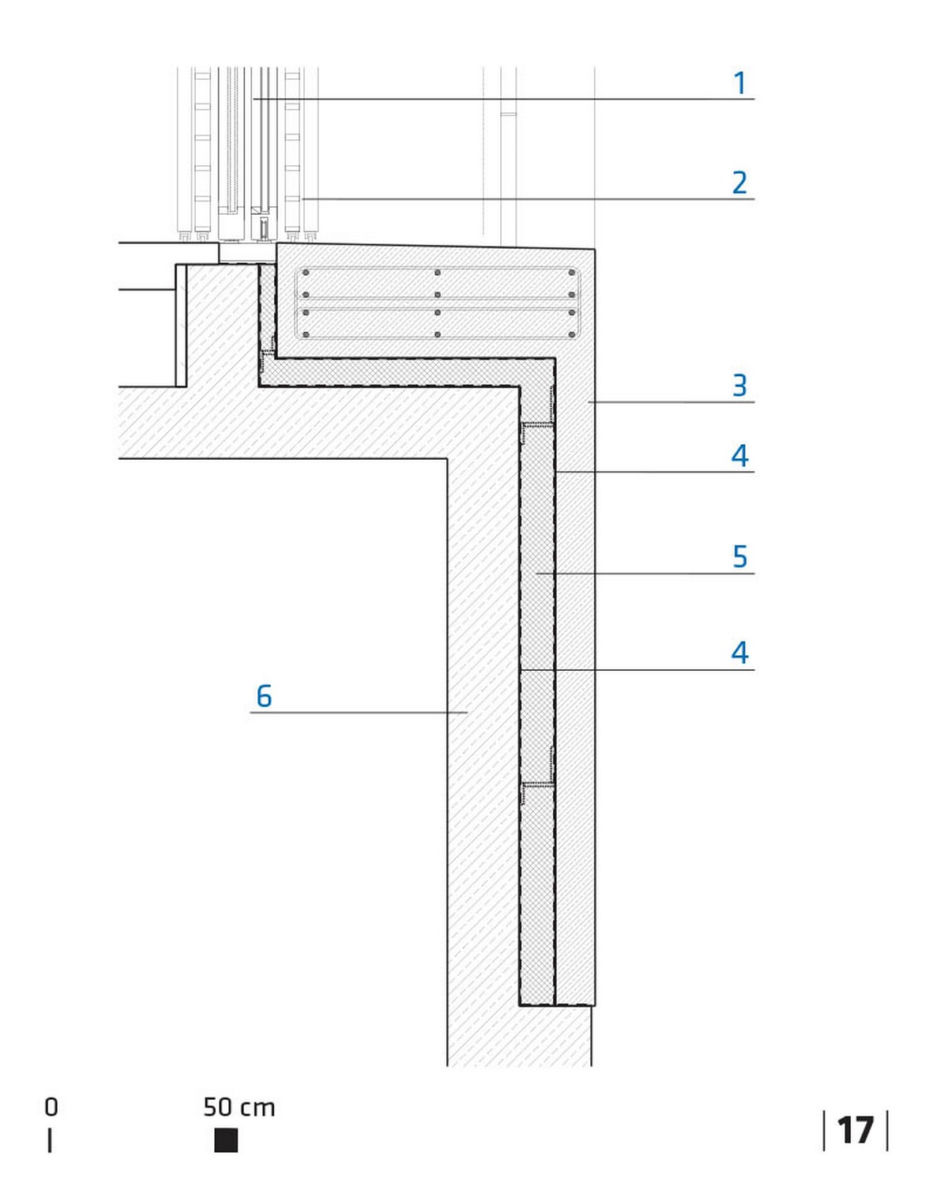

Detal cokołu. Oznaczenia: 1 – przeszklenie; 2 – żaluzje; 3 – sztuczny kamień; 4 – izolacja; 5 – termoizolacja; 6 – beton wodoodporny. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

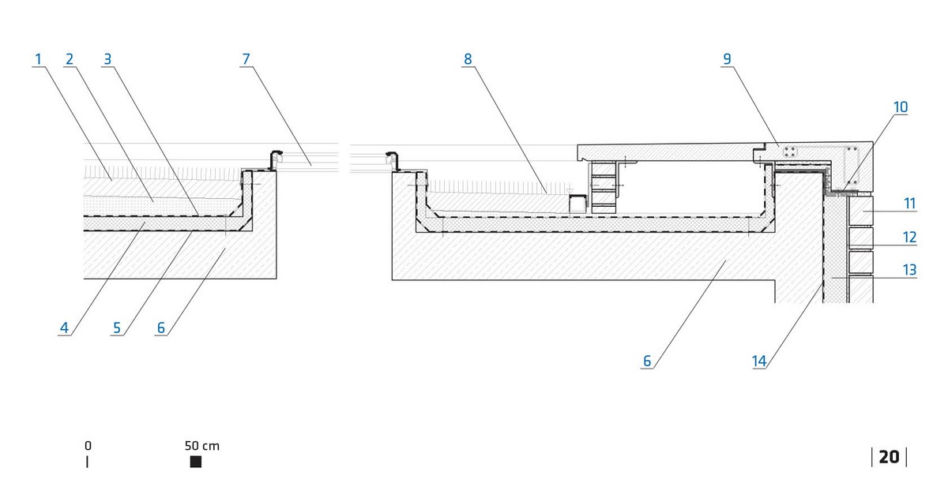

Detal dachu zielonego ze świetlikiem. Oznaczenia: 1 – substrat, 10 cm; 2 – szlichta cementowa o spadku 2%; 3 – warstwa izolacyjna; 4 – termoizolacja 6 cm; 5 – warstwa parochronna; 6 – żelbet, 20 cm; 7 – świetlik; 8 – koryto odwodnieniowe; 9 – beton izolowany powierzchniowo przed wodą; 10 – konsola stalowa; 11 – kamień naturalny 10 cm; 12 – zaprawa cementowa 10 mm; 13 – termoizolacja 10 cm; 14 – izolacja. Il. ⓒ David Chipperfield Architects

Źródło: Archiwum serwisu

Rozwiń

Zespół mieszkaniowy Xixi w Chinach

Osiedle podzielone jest na cztery kwartały, każdy z nich otoczony jest z trzech stron wodą. W każdym kwartale zaprojektowano po pięć dwukondygnacyjnych bloków. Fot. ⓒ Simon Menges

Źródło: Archiwum serwisu

Rozwiń
