Stadion piłkarski w Johannesburgu - The Melting Pot autorstwa biura Boogertman Urban Edge and Partners

To największy w Afryce obiekt tego rodzaju oraz zwycięzca Światowego Festiwalu Architektury 2010 w kategorii Sport. Budynek ma przypominać tradycyjny, gliniany garnek, w którym symbolicznie spotykają się wszystkie kultury świata

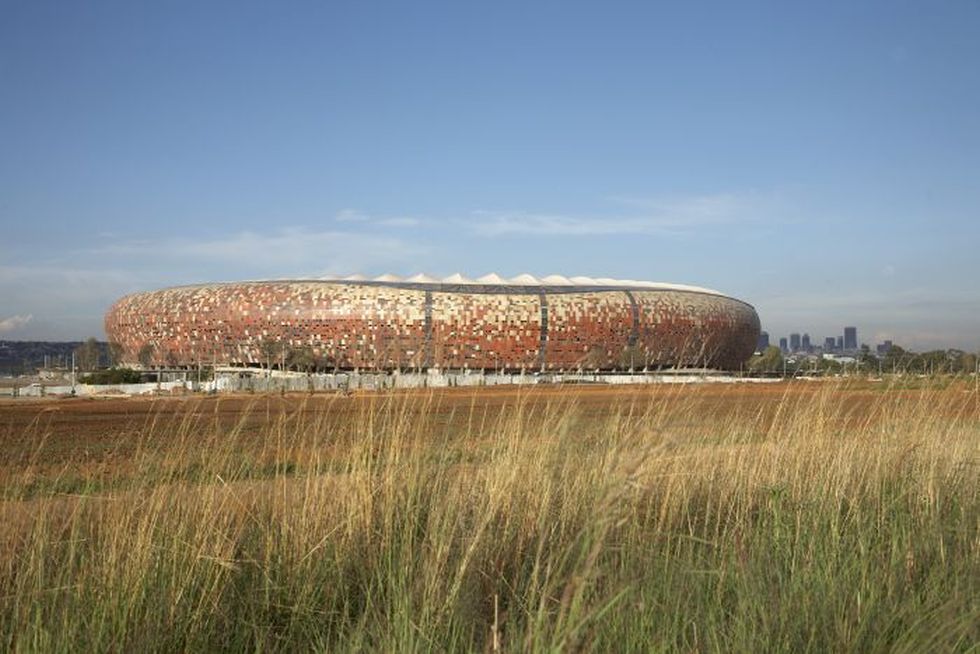

Stadion piłkarski w Johannesburgu - The Melting Pot
© fibreC by Rieder (Rieder Smart Elements)
Stadion piłkarski (National Stadium – The Melting Pot) Johannesburg, Republika Południowej Afryki
AutorzyBoogertman Urban Edge and Partners, Johannesburg
Współpraca autorskaPopulous
Architektura krajobrazuUys & White
KonstrukcjaPDNA/Schlaich Bergermann & Partners, Johannesburg Konstrukcja fasady i dachu: schlaich bergermann und partner, Stuttgart
Generalny wykonawcaGrinaker-LTA/Interbeton South Africa, Holandia, Główny wykonawca dachu: Cimolai, Pordenone, Włochy
Inwestor miasto Johannesburg
Powierzchnia terenu254725.0 m²
Powierzchnia użytkowa61317.0 m²
Data realizacji (początek)2006
Data realizacji (koniec)2010
Koszt inwestycji3 380 000 000 ZAR (ok. 352 000 000 EUR)

Geometria powłoki opinającej stadion (zadaszenie i elewacja) bazuje na torusie o promieniu zewnętrznym 300 m. Taki kształt pozwolił na standaryzację większości detali elewacji. Natomiast przebieg przestrzennej kratownicy obwodowej – najważniejszego elementu konstrukcji dachu – powtarza prostokątny rzut pola gry i trybun. Dzięki temu zracjonalizowano długości opartych na niej wspornikowo dźwigarów dachu.

Aby nie obciążać istniejącej konstrukcji żelbetowych trybun starego stadionu, główną kratownicę dachu o długości 800 m podparto na zaledwie dwunastu nowych trzonach żelbetowych o wysokości 40 m, wymiarach 3,5 x 5,5 do 3,5 x 14,5 m i grubości ścian 60 cm. Dodatkowo wprowadzono 16 słupów o średnicy 1 m. Trzony posadowiono na palach sięgających podłoża skalnego na głębokości ok. 30 m. Ich lokalizacja była ograniczona przez istniejącą konstrukcję żelbetową.

Elewację stadionu tworzą płyty o grubości 13 mm i wymiarach 120 x 180 cm, wykonane z betonu wzmocnionego włóknem szklanym, w sześciu kolorach (od ciemnego do jasnego na górze) i w trzech fakturach. Montowano je na stalowej konstrukcji wsporczej, którą oparto na żelbetowych kolumnach.

Stadion piłkarski
(National Stadium – The Melting Pot)
Johannesburg, Republika Południowej Afryki
Autorzy: Boogertman Urban Edge and Partners, Johannesburg
Współpraca: Populous
Konstrukcja: PDNA/Schlaich Bergermann & Partners, Johannesburg
Konstrukcja fasady i dachu: schlaich bergermann und partner, Stuttgart
Architektura krajobrazu: Uys & White
Inwestor: miasto Johannesburg
Główny wykonawca: Grinaker-LTA/Interbeton South Africa, Holandia,
Główny wykonawca dachu: Cimolai, Pordenone, Włochy
Powierzchnia terenu: 254 725 m2
Powierzchnia budynku: 61 317 m2
Projekt: 2006
Realizacja: 2010
Koszt inwestycji: 3 380 000 000 ZAR (ok. 352 000 000 EUR)
