Stadion w Bordeaux

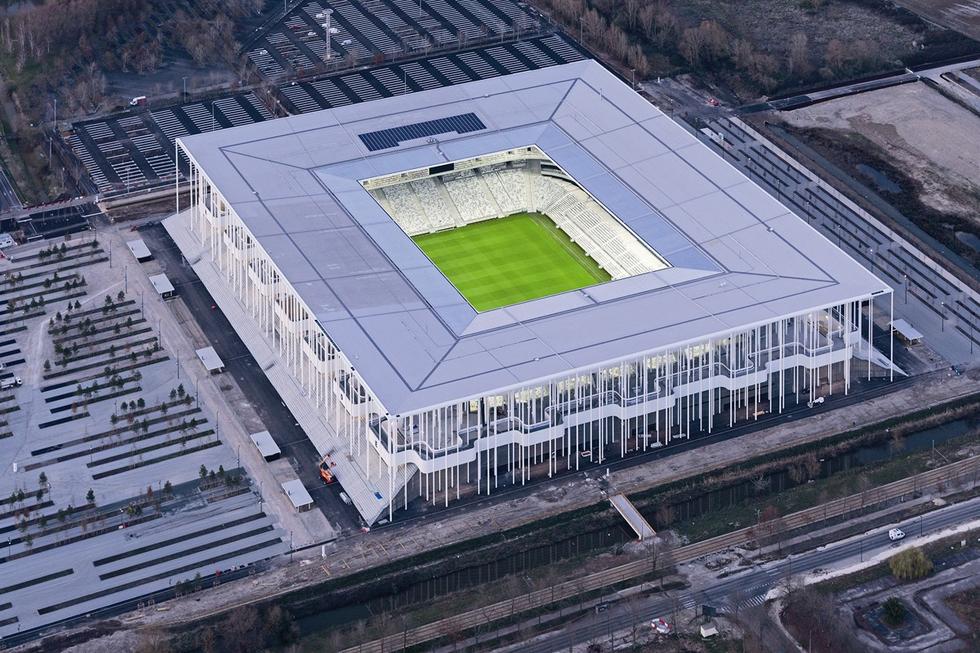

Obiekt powstał w związku z przygotowaniami Francji do mistrzostw Europy w piłce nożnej w 2016 roku. Jego architektura nawiązuje do miejskiego centrum wystawienniczego Bordeaux Exhibition Centre położonego nad zalewem w płaskim, otwartym krajobrazie. Głównymi elementami stalowej konstrukcji nośnej są 644 słupy o przekroju okrągłym i wysokości dochodzącej do 37 m. Na słupach oparto prostokątne w rzucie, płaskie zadaszenie o spadku 7° w kierunku pola gry i jednolitym białym suficie wykończonym panelami akustycznymi.

stadion w bordeaux7

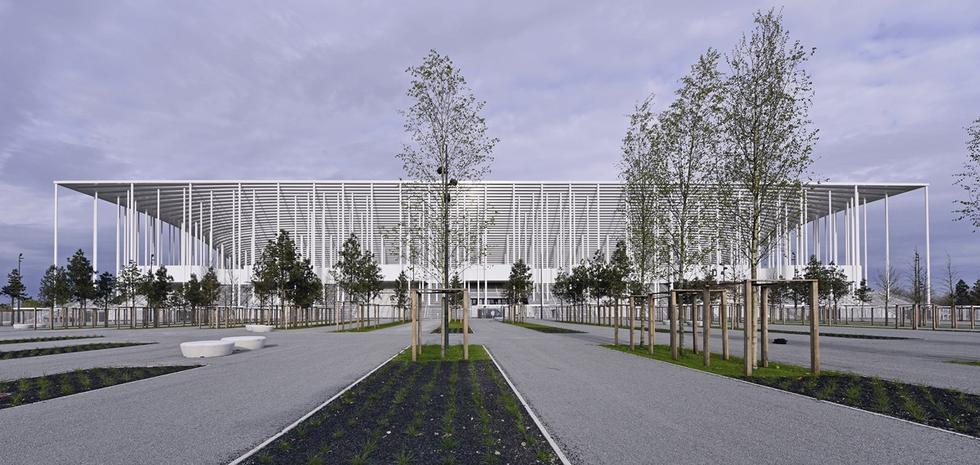

Lekkości nadają bryle otaczające cały budynek smukłe kolumny podtrzymujące zadaszenie. Fot. Francis Vigouroux. Zdjęcie dzięki uprzejmości Herzog & De Meuron
Stadion Matmut-AtlantiqueBordeaux, Francja
AutorzyHerzog & de Meuron
Współpraca autorskaGroupe 6
Architektura krajobrazuMichel Desvigne Paysagiste
KonstrukcjaCabinet Jaillet-Rouby; Structures Ile de France
Konsultant d/s akustyki:IdB Acoustique
Konsultant d/s oświetlenia:Agence ON
Generalny wykonawcaSOGEA Sud-Ouest Hydraulique; Castel & Fromaget; GTM Bâtiment Aquitaine (Contractor Group Representative); GTM TP GC; Razel-Bec; SEG Fayat
InwestorADIM Sud-Ouest (Vinci Construction); CPI SOMIFA (Fayat Group)
Powierzchnia terenu186910.0 m²
Powierzchnia całkowita77090.0 m²
Liczba miejsc na trybunach:42 115
Projekt (data)2010-2012
Data realizacji (początek)2013
Data realizacji (koniec)2015
Koszt inwestycji183 000 000 EUR

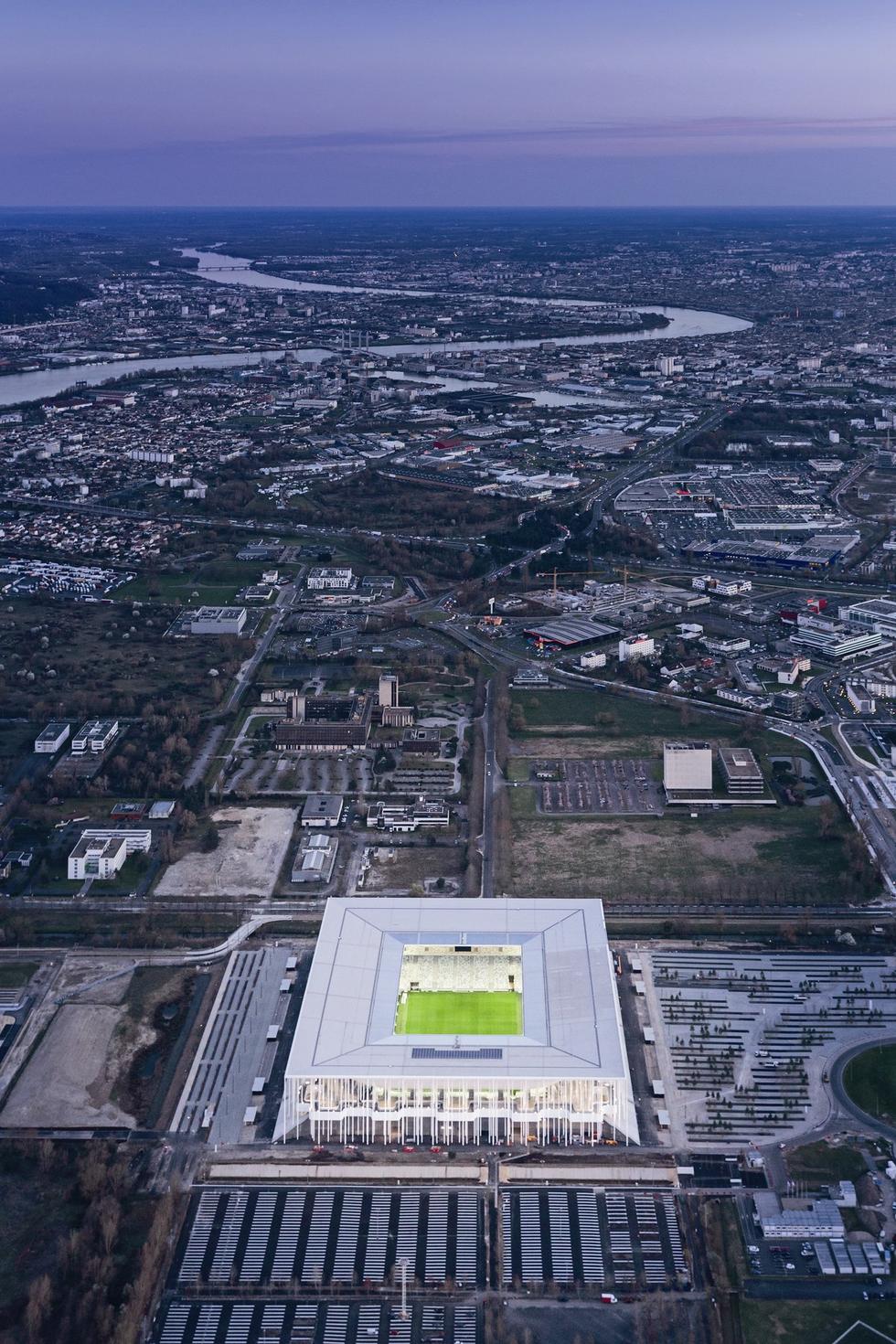

Matmut Atlantique to wielofunkcyjny obiekt sportowo- rozrywkowy zbudowany w Bordeaux na południu Francji w związku z przygotowaniami tego kraju do mistrzostw Europy w piłce nożnej w 2016 roku. Mieści ponad 42 000 widzów i umożliwia organizację nie tylko imprez sportowych, ale też koncertów czy pokazów. Architektura budynku nawiązuje do miejskiego centrum wystawienniczego Bordeaux Exhibition Centre położonego nad zalewem w płaskim, otwartym krajobrazie. Charakterystyczny rysunek słupów na elewacji, podpierających płaski dach, ma z kolei przywodzić na myśl rysunek okolicznych drzew i ścieżek. Geometria widowni zapewnia optymalną widoczność. Trybuny podzielono na górną i dolną, a miejsca rozplanowano na czterech zadaszonych sektorach. W obrębie przyziemia zlokalizowano loże dla VIP-ów na 4400 miejsc, a dodatkowo 980 miejsc podzielonych na 14 boksów oraz strefę dla dziennikarzy na 366 miejsc.

stadion w bordeaux12

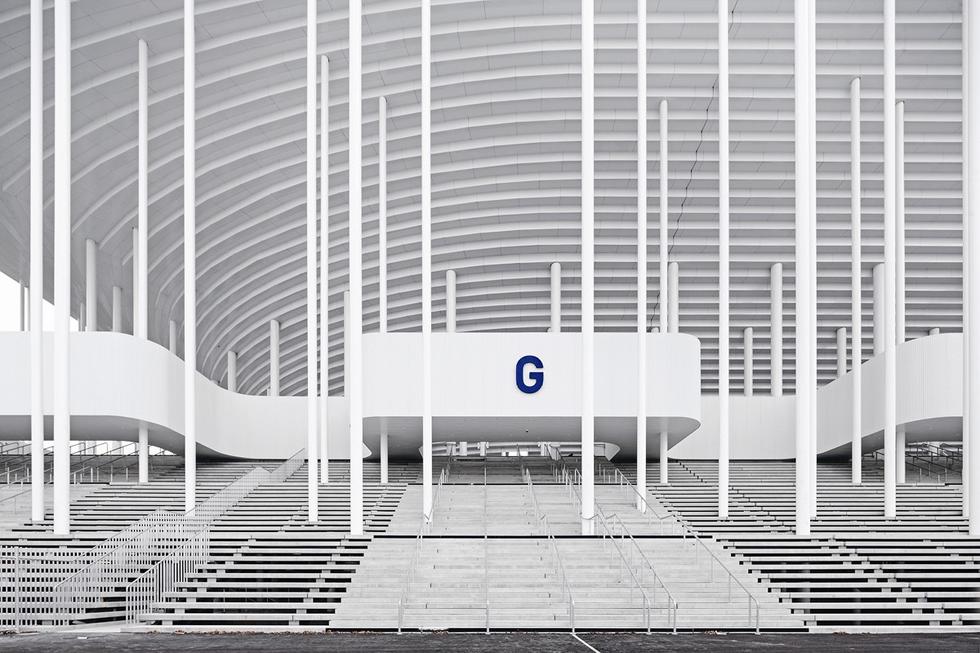

Wnętrze stadionu utrzymano w ascetycznej stylistyce. Architekci starali się ukryć wszystkie elementy konstrukcyjne (konstrukcję zadaszenia przekryto siatką w białym kolorze). Fot. Francis Vigouroux. Zdjęcie dzięki uprzejmości Herzog & De Meuron

Konstrukcja

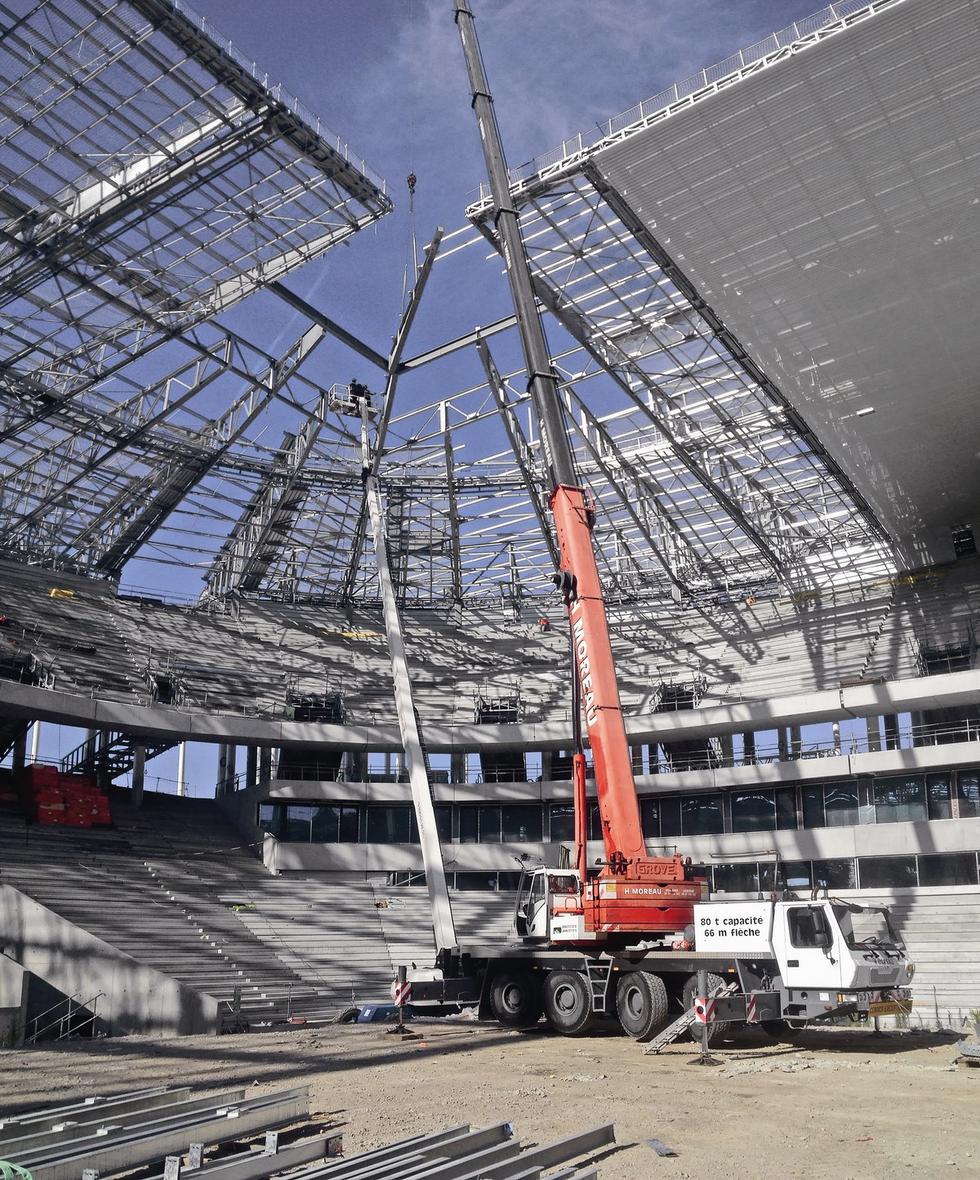

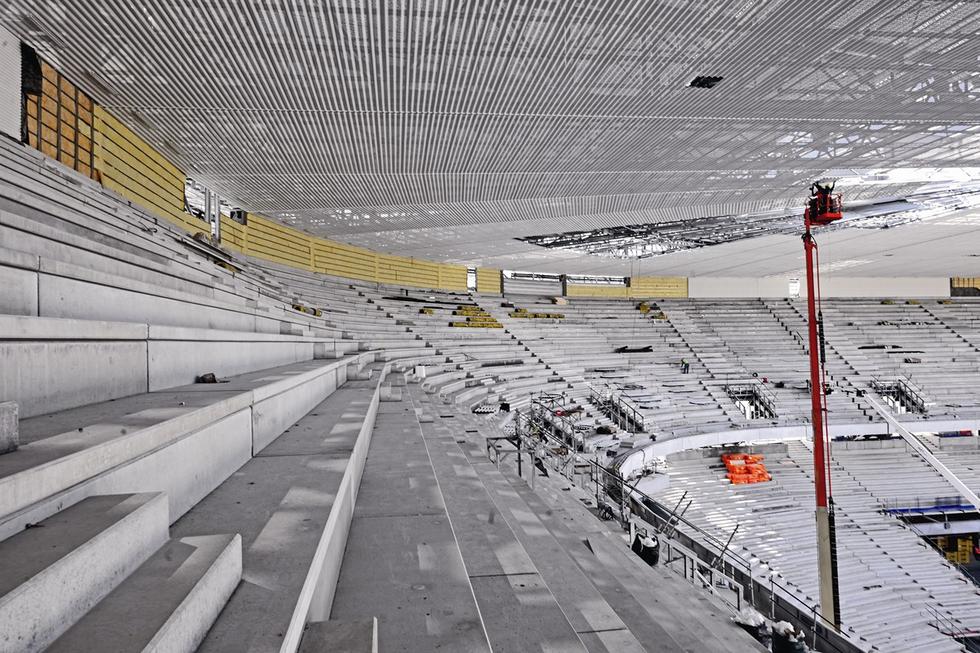

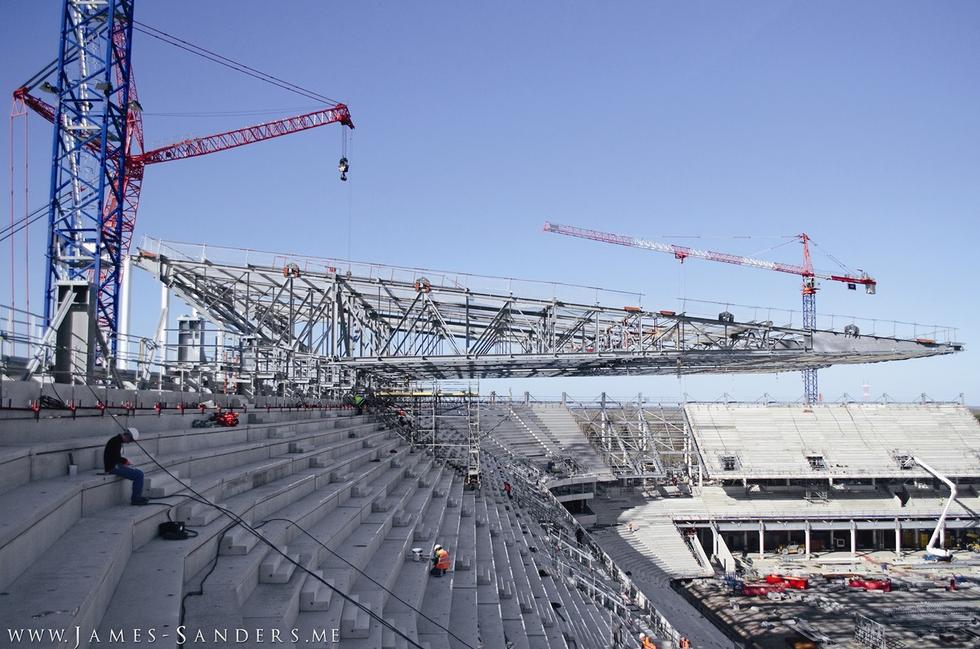

Z względu na luźne i ściśliwe grunty, fundamentowanie stadionu rozwiązano w oparciu o 945 pali wierconych na średnią głębokość 22 m. Konstrukcję wznoszono za pomocą sześciu żurawi mocowanych na stałe i siódmego, za pomocą którego ustawiano prefabrykowane trybuny. Na placu budowy zorganizowano też produkcję betonu w celu uzyskania odpowiednich parametrów mieszanki do wykonywania elementów in-situ i prefabrykowanych elementów konstrukcji. Trybuny mają żelbetowe siedziska – ponad 3600 stopni prefabrykowano na miejscu, łącznie wykonano 24 km siedzisk. Górną trybunę wzniesiono na konstrukcji stalowej, podobnie jak zadaszenie. Głównymi elementami stalowej konstrukcji nośnej są 644 słupy o przekroju okrągłym i wysokości dochodzącej do 37 m. Na słupach oparto prostokątne w rzucie, płaskie zadaszenie o spadku 7° w kierunku pola gry i jednolitym białym suficie wykończonym panelami akustycznymi. Zadaszenie pokryto blachą stalową zabezpieczoną powłoką aluminiowo-cynkową. Budynek wyposażono ponadto w panele fotowoltaiczne i system odzyskiwania deszczówki do nawadniania murawy. Tę zrealizowano w systemie hybrydowym AirFibr, czyli naturalnej trawy zakorzenionej w substracie składającym się z włókien sztucznych, drobnego piasku i granulowanego korka.
