Bert House to naprawdę domek, wzorowany na postaci z Muppetów i Ulicy Sezamkowej. Trochę przypomina też... system rurek. To domy modułowe. Największy ma powierzchnię użytkową ponad 40 m2, a najmniejszy – nieco ponad 20 m2. Zastosowanie technologii CLT w tym przypadku było bardzo innowacyjne, ponieważ taki sposób kształtowania elementów wygiętych nie istniał jeszcze w momencie tworzenia koncepcji – realizację projektu Studia Precht omawia Wiktor Kowalski
Powierzchnia: domek L – 42,1 m2; domek M – 27,2 m2; domek S – 22 m2
Wysokość: domek L – 11,9 m; domek M – 10,25 m; domek S – 8,95 m
Projekt: 2019
Realizacja: 2020
Bert, wysoki, żółty Muppet. Reinkarnacja w domu modułowym
Bert to wysoki, żółty Muppet, który u boku Erniego występuje w kultowym programie telewizyjnym Ulica Sezamkowa. Za sprawą austriackiej pracowni architektonicznej – studia Precht, oraz start-upu Baumbau specjalizującego się w budynkach dla turystyki alternatywnej, postać ta doczekała się reinkarnacji w formie modułowego domu, którego wygląd wpisuje się w konwencję świata dziecięcej wyobraźni.

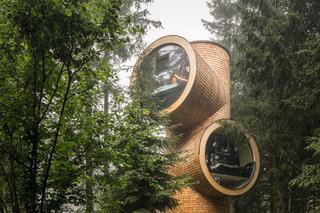

Pierwszy z domków został zrealizowany wiosną 2020 roku, jego montaż zajął około siedmiu dni. Niedługo po tym w alpejskim lesie, nieopodal przełęczy Pogusch, stanęły kolejne obiekty przypominające kreskówkowe przerośnięte pnie drzew (budowa ostatniego trwała zaledwie jeden dzień). Każdy z nich różni się od pozostałych rozmiarem i formą, z uwagi jednak na ich proporcje i cylindryczny kształt, nie można mieć wątpliwości, że są to bohaterowie tej samej bajki.
Architekci zaprojektowali trzy rodzaje domków w rozmiarach S, M i L. Ich cechą wspólną jest to, że stoją na jednej cylindrycznej nodze o średnicy 4 m, z której wyrastają inne walcowe formy mieszczące niezbędne funkcje do tego, by posłużyć jako miejsce do noclegu i relaksu. W centralnej części każdego z tych modułowych domów znajduje się wąska klatka schodowa, w której środku zaplanowano toaletę oraz kabinę prysznicową. Na kolejnych kondygnacjach, w cylindrycznych rozgałęzieniach, znajdują się kameralny salon z aneksem kuchennym oraz sypialnie połączone z miejscem do pracy. Niektóre z rozgałęzień zakończone są spektakularnym okrągłym przeszkleniem, z którego rozpościera się widok na korony okolicznych drzew.
Największy z domów ma do zaoferowania powierzchnię użytkową ponad 40 m2, a najmniejszy – nieco ponad 20 m2. Autorzy projektu utrzymują, że jak przystało na dom modułowy, można go łatwo dostosować do potrzeb różnych grup odwiedzających poprzez zwiększanie jego wysokości, dodawanie rozgałęzień czy rozbudowę w planie o kolejne trzony. Mimo to projekt nie aspiruje do tego, by być rozpowszechnionym na dużą skalę, a raczej stoi w kontrze do obecnych trendów stylu międzynarodowego.
Cross laminated timber, czyli drewno klejone krzyżowo
Architekci ze studia Precht zwracają uwagę, że ich dom modułowy, w zależności od lokalizacji i dostępności materiałów, może być wykonany w różnych technologiach.
Dla pilotowego kameralnego siedliska pośród alpejskich drzew postawiono na technologię CLT (cross laminated timber), czyli drewno klejone krzyżowo. Dzięki zastosowaniu tego materiału wewnątrz wyeksponowano drewnianą konstrukcję, która potęguje wrażenie bliskości z naturą.
CLT znane jest w budownictwie od kilkunastu lat i stanowi interesującą alternatywę dla domów drewnianych szkieletowych. Technologia CLT polega na warstwowym sklejaniu drewnianych desek, podobnie jak ma to miejsce w przypadku drewna klejonego BSH (Brettschichtholz), znanego w literaturze angielskiej także jako glulam.
Technologia BSH pozwala na formowanie wysokich belek i masywnych ram znajdujących zastosowanie na przykład przy zadaszeniu basenów, gdzie elementy z drewna litego musiałyby zostać ukształtowane w kratownice. W przypadku technologii CLT kolejne warstwy desek łączone są naprzemiennie na krzyż, każdą z nich tworzą deski ułożone jedna przy drugiej tak, że po scaleniu powstaje monolityczna powierzchnia ze wzorem z włókien drewna o tej samej orientacji. Otrzymuje się w ten sposób wielkoformatowe płyty, których grubość przeważnie oscyluje w zakresie od kilku do kilkunastu centymetrów. Elementy takie mogą służyć w budownictwie jednorodzinnym jako ściany, a czasami nawet konstrukcja stropów, czy dachów. Na plac budowy są przywożone najczęściej podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów. Dzięki prefabrykacji budowa zyskuje na prędkości wykonania oraz precyzji.
Technologia CLT zastosowana w Bert House wyróżnia się na tle innych realizacji tego typu, za sprawą kształtu elementów, które w trakcie produkcji musiały być wygięte, aby po złożeniu stworzyć walcowate powierzchnie. Wykorzystanie tej technologii w tym przypadku było bardzo innowacyjne ponieważ kiedy powstawała koncepcja projektu producenci CLT mieli w swojej ofercie jedynie płaskie elementy, natomiast Bert wymagał wprowadzenia krzywizn. Udało się to m.in. dzięki współpracy z lokalną firmą z branży CLT i budownictwa drewnianego – Holzbau Maier.
Wnętrza: minimalizm i czarne elementy, elewacja - drewno
Architekci zdecydowali się na połączenie ciepłego naturalnego wnętrza z minimalistycznymi czarnymi elementami wyposażenia i nowoczesną ślusarką okienną, natomiast w przypadku elewacji wybór padł ponownie na drewno. Drewniany gont, pokrywający ściany zewnętrzne niczym łuska, na tle zielonej ściany lasu przywodzi na myśl korę drzewa. Zastosowanie tego surowca jako materiału konstrukcyjnego oraz elementu wykończeniowego zarówno w środku, jak i na zewnątrz pozytywnie wpływa na bilans emisji gazów cieplarnianych, które musiały zostać wyemitowane w związku z procesem produkcyjnym budulca.
Drewno jest naturalnym magazynem dla dwutlenku węgla wyłapywanego z atmosfery w okresie wzrostu drzew. Nawet sam proces produkcji płyt CLT z wykorzystaniem prasy hydraulicznej oraz maszynowa obróbka standardowych elementów nie wymagają już tak dużych ilości energii, jak w przypadku produkcji cementu, stali czy szkła, które powstają przeważnie w piecach, gdzie temperatura przekracza 1000°C. Wybór zrównoważonych, naturalnych materiałów decyduje o niskim śladzie węglowym domu, co nie jest często spotykane w obiektach o tak awangardowej formie.
Awangardowe domki Bert projektu Studio Precht. Zdjęcia
Autor: Studio Precht, Materiały prasowe12-16 | Wszystkie wyprodukowane w fabryce elementy były podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów, a następnie dostarczane na plac budowy i tam składane. Dzięki prefabrykacji realizacja zyskała na prędkości wykonania oraz precyzji
Bert to modułowy domek na drzewie zaprojektowany tak, aby zapewnić wyjątkowe i radosne przeżycia tym, którzy pragną obcować z naturą i architekturą - opisują architekci z pracowni Precht.
i
Autor: Studio Precht, Materiały prasowe7 | Domek w rozmiarze L: a) aksonometria; b) rzut parteru; c) rzut pierwszego piętra; d) rzut drugiego piętra; e) widok. Oznaczenia: 1 – przedpokój; 2 – toaleta; 3 – pomieszczenie techniczne; 4 – miejsce do spania; 5 – prysznic; 6 – salon; 7 – balkon; 8 – sypialnia; 9 – biurkoLink: https://cdn.galleries.smcloud.net/t/photos/gf-JVWY-4pw5-DUKy_bert-house-w-austrii-studio-precht-07a.jpeg
Autor: Holzbau Maier12-16 | Wszystkie wyprodukowane w fabryce elementy były podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów, a następnie dostarczane na plac budowy i tam składane. Dzięki prefabrykacji realizacja zyskała na prędkości wykonania oraz precyzji
i
Autor: Studio Precht, Materiały prasowe12-16 | Wszystkie wyprodukowane w fabryce elementy były podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów, a następnie dostarczane na plac budowy i tam składane. Dzięki prefabrykacji realizacja zyskała na prędkości wykonania oraz precyzji
i
Autor: Studio Precht12-16 | Wszystkie wyprodukowane w fabryce elementy były podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów, a następnie dostarczane na plac budowy i tam składane. Dzięki prefabrykacji realizacja zyskała na prędkości wykonania oraz precyzji
i
Autor: BaumBau, Materiały prasowe17, 18, 21 | Uzyskanie wygiętych kształtów, które po złożeniu stworzyły walcowate powierzchnie, udało się dzięki współpracy z lokalną firmą Holzbau Maier
i
Autor: BaumBau17, 18, 21 | Uzyskanie wygiętych kształtów, które po złożeniu stworzyły walcowate powierzchnie, udało się dzięki współpracy z lokalną firmą Holzbau Maier
i
Autor: Studio Precht, Materiały prasowe19, 20 | W projekcie wykorzystano technologię CLT, polegającą na warstwowym sklejaniu drewnianych desek, gdzie poszczególne warstwy łączone są naprzemiennie na krzyż
i
Autor: Studio Precht, Materiały prasowe19, 20 | W projekcie wykorzystano technologię CLT, polegającą na warstwowym sklejaniu drewnianych desek, gdzie poszczególne warstwy łączone są naprzemiennie na krzyż
i
Autor: Holzbau Maier, Materiały prasowe17, 18, 21 | Uzyskanie wygiętych kształtów, które po złożeniu stworzyły walcowate powierzchnie, udało się dzięki współpracy z lokalną firmą Holzbau Maier

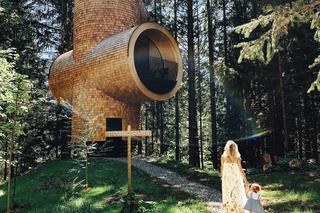

Autor: Mary Raffling, Materiały prasowe28-30 | Aby zminimalizować wszelkie przeszkody między wnętrzem domu a naturą, architekci opracowali ponadgabarytowe okna z niewidocznym zgrzewem, montowane bezramowo
Autor: Mary Raffling, Materiały prasowe38 | Dzięki zastosowaniu wewnątrz drewna klejonego krzyżowo, wyeksponowano drewnianą konstrukcję, która potęguje wrażenie bliskości z naturą
i
Autor: Studio Precht, Materiały prasowe7 | Domek w rozmiarze L: a) aksonometria; b) rzut parteru; c) rzut pierwszego piętra; d) rzut drugiego piętra; e) widok. Oznaczenia: 1 – przedpokój; 2 – toaleta; 3 – pomieszczenie techniczne; 4 – miejsce do spania; 5 – prysznic; 6 – salon; 7 – balkon; 8 – sypialnia; 9 – biurkoLink: https://cdn.galleries.smcloud.net/t/photos/gf-uiwV-9Luq-rD9o_bert-house-w-austrii-studio-precht-7e.jpeg
i
Autor: Holzbau Maier, Materiały prasowe12-16 | Wszystkie wyprodukowane w fabryce elementy były podocinane pod właściwy wymiar, z odpowiednim otworowaniem i łączeniami w miejscach styku poszczególnych modułów, a następnie dostarczane na plac budowy i tam składane. Dzięki prefabrykacji realizacja zyskała na prędkości wykonania oraz precyzji
