Podziemny łącznik – o budynku Komisji Sejmowych Włodzimierz Wójtowicz
Obudowa głębokiego wykopu w postaci ściany szczelinowej grubości 80 cm była rozpierana w czterech po-ziomach rozporami stalowymi. Przewidziano odpowiednie etapowanie wykonania ścian szczelinowych i części podziemnej w celu umożliwienia dojazdu do posesji mieszkańcom ulicy Wiejskiej – pisze Włodzimierz Wójtowicz.

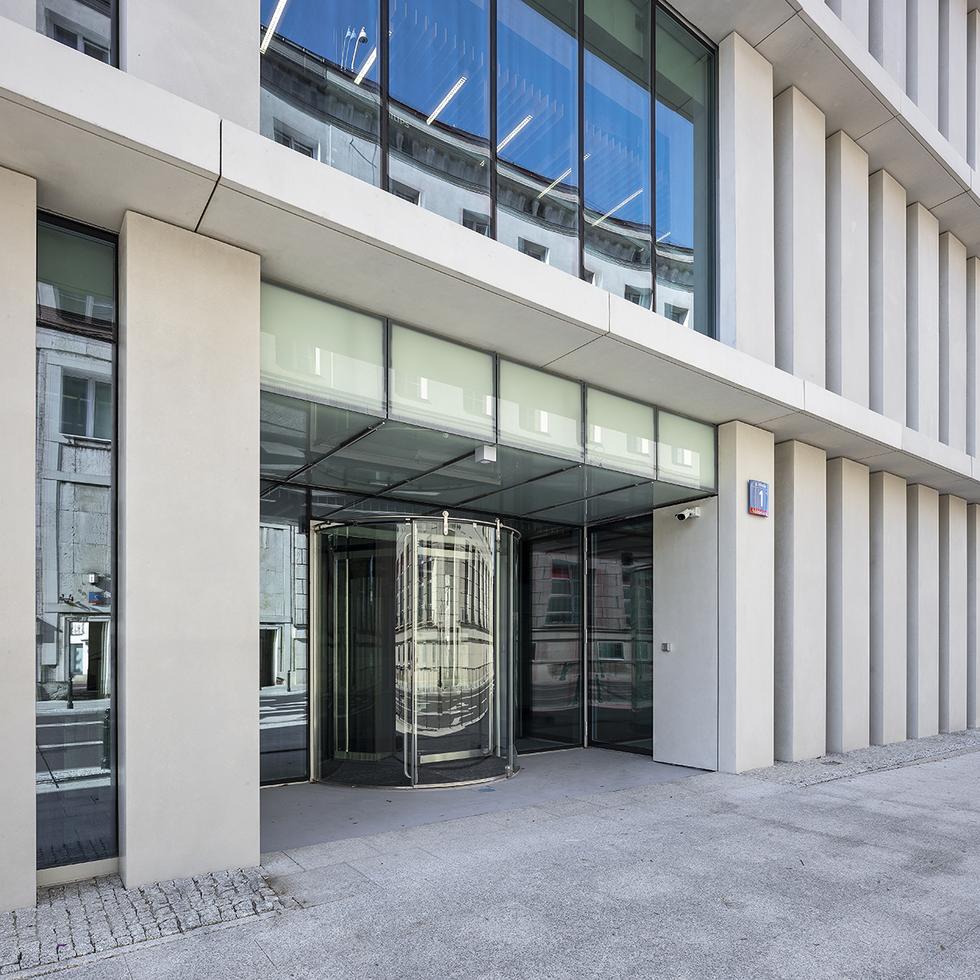

Główne wejście do budynku od strony ul. Wiejskiej; Fot. Marcin Czechowicz
Budynek Komisji Sejmowych zaprojektowano jako obiekt o sześciu kondygnacjach nadziemnych i trzech kondygnacjach podziemnych. Część wysoką zlokalizowano na działce przy ulicy Wiejskiej, zaś część podziemna wsunięta jest pod ulicę Wiejską, będąc jednocześnie łącznikiem z Nowym Domem Poselskim. Obudowa głębokiego wykopu w postaci ściany szczelinowej grubości 80 cm była rozpierana w czterech poziomach rozporami stalowymi. Przewidziano odpowiednie etapowanie wykonania ścian szczelinowych i części podziemnej w celu umożliwienia dojazdu do posesji mieszkańcom ulicy Wiejskiej.
Obudowa głębokiego wykopu w postaci ściany szczelinowej grubości 80 cm była rozpierana w czterech poziomach rozporami stalowymi; Fot. archiwum pracowni Stelmach i Partnerzy Biuro Architektoniczne
W poziomie posadowienia projektowanego obiektu występują grunty mineralne, rodzime, spoiste (gliny, iły) i niespoiste (piaski). Zwierciadło wody gruntowej, agresywnej wobec betonu, o charakterze swobodnym, pojawia się na głębokości około 5 m powyżej poziomu posadowienia budynku. Ze względu na to płytę fundamentową grubości 80 cm wykonano w technologii białej wanny. Spód płyty znajduje się na głębokości -13,05 m z miejscowymi pogłębieniami do -15,7 m. Konstrukcja została zaprojektowana jako żelbetowa, monolityczna, słupowo-płytowa. Fragment stropu poziomu -3 grubości 70 cm przewidziano jako strop transferowy, niosący konstrukcję ośmiu kondygnacji. Pozostałe stropy o rozpiętościach do 12,8 m pierwotnie zaprojektowano jako płyty monolityczne o grubości 40 cm. Ostatecznie stropy nadziemia przeprojektowano na stropy sprężone grubości 25 cm. Strop nad pomieszczeniami Komisji Sejmowych o rozpiętości 11,5 m, przystosowany do maksymalnych obciążeń od ruchu kołowego (w tym przypadku dwóch wozów bojowych straży pożarnej), zaprojektowano jako monolityczny, gęstożebrowy, z żebrami o gabarytach 35 x 72 cm w rozstawie 1,1 m i z płytą grubości 20 cm. Kondygnacje nadziemne mają ciekawy układ słupów nośnych, o gabarytach 50 x 50 cm, zlokalizowanych po obwodzie budynku w rozstawie 1,1 m, tworzących swego rodzaju palisadę czy też trejaż żelbetowy.
Nowy budynek Komisji Sejmowych, widok od strony ulic Wiejskiej i Matejki; w głębi Stary Dom Poselski proj. Kazimierza Skórewicza; Fot. Marcin Czechowicz
Widok ul. Wiejskiej z drona; po lewej zabudowania Sejmu RP, za nimi w głębi budynek administracyjny tzw. Stary Dom Poselski; po prawej pomnik Armii Krajowej i Polskiego Państwa Podziemnego (proj. Jerzy Staniszkis), w głębi budynek Komisji Sejmowych; Fot. Marcin Czechowicz
Sejm w latach 30. otoczony był parkanem. Po lewej dawny Instytut Aleksandryjsko-Maryjski; Fot. archiwum NAC
Budynek Sejmu w latach 70.; Fot. Grażyna Rutkowska/archiwum NAC
Wizualizacja I nagrody w konkursie na koncepcję architektoniczno-przestrzenną rozbudowy Sejmu w Warszawie. Budynek biblioteki (niezrealizowany). Autorzy: Stelmach i Partnerzy Biuro Architektoniczne; Il. archiwum pracowni Stelmach i Partnerzy Biuro Architektoniczne
Wizualizacja konkursowa budynku Komisji Sejmowych; w trakcie realizacji zrezygnowano z nadziemnmego łącznika, zastąpiono go „tunelem” pod ul. Wiejską; Il. archiwum pracowni Stelmach i Partnerzy Biuro Architektoniczne
Elewacja została zainspirowana fasadami sąsiednich kamienic. Pierwotnie transparentne ściany zewnętrzne, pokazujące strukturę domu i jego wnętrze, zostały zastąpione strukturą z betonowych prefabrykatów; Fot. Marcin Czechowicz
Widok od ul. Wiejskiej w stronę ul. Pięknej; na elewacji wprowadzono pionowe rytmy filarów międzyokiennych, skontrastowane z mocnymi poziomymi gzymsami, które pokazują podział na kondygnacje; Fot. Marcin Czechowicz
Fragment elewacji; do jej budowy wykorzystano ponad 500 prefabrykatów betonowych; Fot. Marcin Czechowicz
Budynek Komisji Sejmowych wypełnia narożnik ul. Pięknej i Wiejskiej. Kształt elewacji nawiązuje do fasady Starego Domu Poselskiego (po prawej); Fot. Marcin Czechowicz
Widok od południowego zachodu; po lewej widoczny fragment ściany szczytowej na granicy działki; Fot. Marcin Czechowicz
Główne wejście do budynku od strony ul. Wiejskiej; Fot. Marcin Czechowicz
Fragment klatki schodowej; projektanci starali się uzyskać transparentność we wnętrzach; szklane są m.in. windy i balustrady; Fot. Marcin Czechowicz
Klatka schodowa części podziemnej ze schodami z czarnego granitu, podobnie jak na wyższych kondygnacjach; Fot. Marcin Czechowicz
Wnętrze powierzchni usługowej; posadzkę wykonano z granitu Nero Assoluto, zastosowano lamelowe sufity podwieszane; Fot. Marcin Czechowicz
Pion komunikacyjny z windami i klatką schodową; dzieli on budynek na dwie części; w jednej znajdują się sale konferencyjne i posiedzeń komisji, a w drugiej biura w układzie korytarzowym; Fot. Marcin Czechowicz
32-metrowy taras na piątym piętrze z widokiem na Ambasadę Francji; Fot. Marcin Czechowicz
Sala seminaryjna z tarasem na piątym piętrze; Fot. Marcin Czechowicz
Wnętrze sali seminaryjnej, największej w budynku, która może być wykorzystywana także jako sala bankietowa; Fot. Marcin Czechowicz
Hol wejściowy z obrotowymi drzwiami usytuowany na osi wjazdu do Starego Domu Poselskiego; Fot. Marcin Czechowicz
Korytarz na poziomie -1; po lewej i prawej sale obrad; w głębi łącznik prowadzący do Starego Domu Poselskiego; Fot. Marcin Czechowicz
Fragment podziemnej sali obrad sejmowych; Fot. Marcin Czechowicz
Metalowe kotwy pozostawione w odsłoniętych ścianach szczelinowych stanowią rozwiązanie formalne chętnie stosowane przez pracownię Bolesława Stelmacha; Fot. Marcin Czechowicz
Jedna z dwóch sal obrad sejmowych zlokalizowana na poziomie -1; sale te mają konstrukcję mostową; na żelbetowe żebra konstrukcyjne nałożona została betonowa płyta nad którą położono jezdnię oraz chodnik ul. Wiejskiej; Fot. Marcin Czechowicz
Korytarz, po lewej jedna z sal obrad sejmowych; Fot. Marcin Czechowicz
Wykop pod ul. Wiejską; dzisiaj w tym miejscu znajdują się sale Komisji Sejmowych o powierzchni ponad 4000 m²; Fot. archiwum pracowni Stelmach i Partnerzy Biuro Architektoniczne
Obudowa głębokiego wykopu w postaci ściany szczelinowej grubości 80 cm była rozpierana w czterech poziomach rozporami stalowymi; Fot. archiwum pracowni Stelmach i Partnerzy Biuro Architektoniczne
Sytuacja. Oznaczenia: 1 – budynek Komisji Sejmowych; 2 – Sejm RP; 3 – Senat RP; 4 – budynek administracyjny tzw. Stary Dom Poselski; 5 – Nowy Dom Poselski; 6 – Ambasada Francji; 7 – Ambasada Kanady
Rzut poziomu -1. Oznaczenia: 1 – sala obrad Komisji Sejmowych; 2 – foyer; 3 – łącznik; 4 – sala konferencyjna; 5 – biura; 6 – serwerownia; 7 – parking
